PDC1200 - Batéria MAKITA - Bezplatný návod na obsluhu

NÁVOD NA OBSLUHU PDC1200 MAKITA

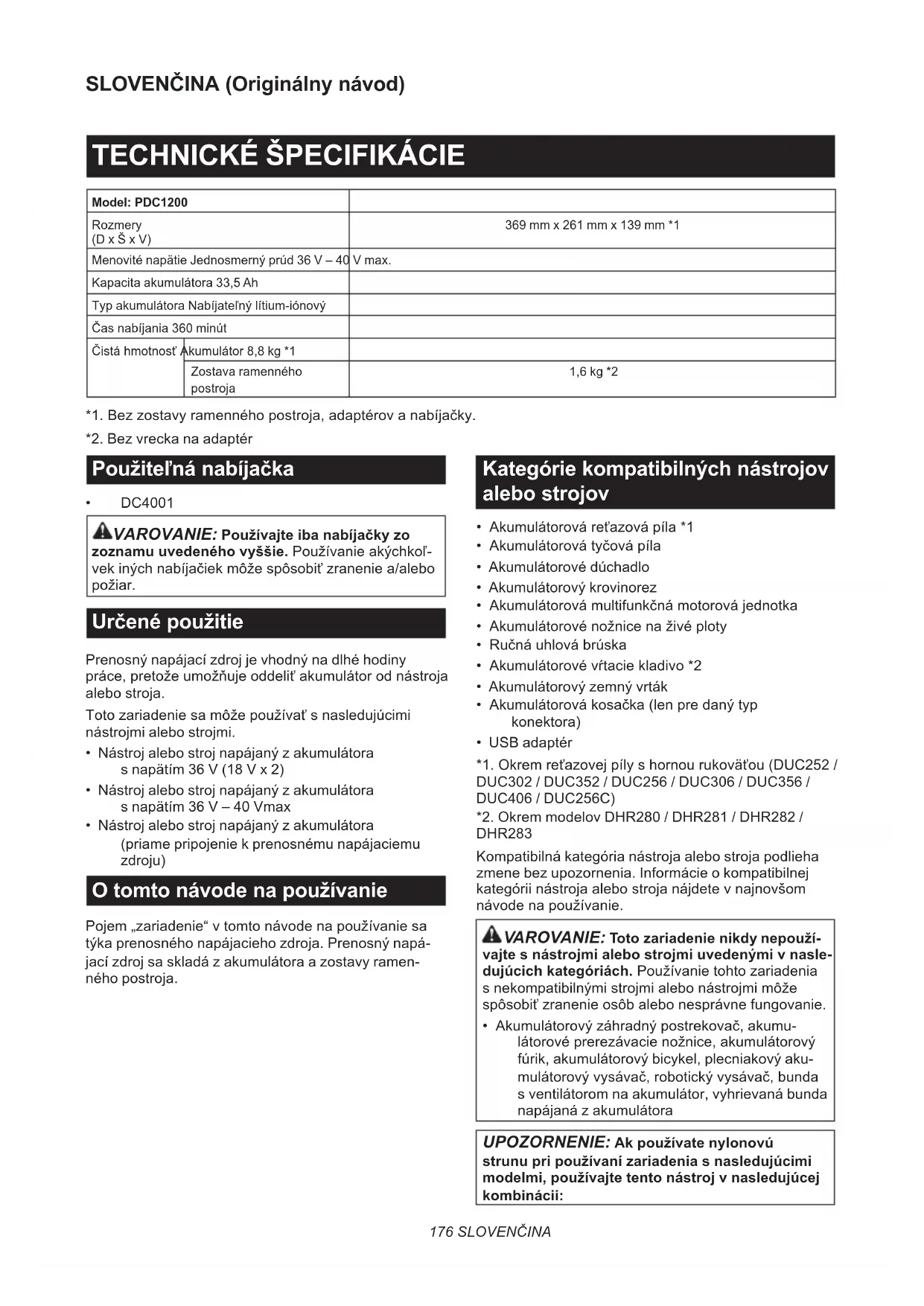

Model: PDC1200 Rozmery (D x Š x V) 369 mm x 261 mm x 139 mm *1 Menovité napätie Jednosmerný prúd 36 V – 40 V max. Kapacita akumulátora 33,5 Ah Typ akumulátora Nabíjateľný lítium-iónový Čas nabíjania 360 minút Čistá hmotnosť Akumulátor 8,8 kg *1 Zostava ramenného postroja 1,6 kg *2 *1. Bez zostavy ramenného postroja, adaptérov a nabíjačky. *2. Bez vrecka na adaptér Použiteľná nabíjačka

• DC4001 VAROVANIE: Používajte iba nabíjačky zo zoznamu uvedeného vyššie. Používanie akýchkoľ- vek iných nabíjačiek môže spôsobiť zranenie a/alebo požiar. Určené použitie Prenosný napájací zdroj je vhodný na dlhé hodiny práce, pretože umožňuje oddeliť akumulátor od nástroja alebo stroja. Toto zariadenie sa môže používať s nasledujúcimi nástrojmi alebo strojmi.

• Nástroj alebo stroj napájaný z akumulátora s napätím 36 V (18 V x 2)

• Nástroj alebo stroj napájaný z akumulátora s napätím 36 V – 40 Vmax

• Nástroj alebo stroj napájaný z akumulátora (priame pripojenie k prenosnému napájaciemu zdroju) O tomto návode na používanie Pojem „zariadenie“ v tomto návode na používanie sa týka prenosného napájacieho zdroja. Prenosný napá- jací zdroj sa skladá z akumulátora a zostavy ramen- ného postroja. Kategórie kompatibilných nástrojov alebo strojov

• Akumulátorové dúchadlo

• USB adaptér *1. Okrem reťazovej píly s hornou rukoväťou (DUC252 /

DUC302 / DUC352 / DUC256 / DUC306 / DUC356 /

DUC406 / DUC256C) *2. Okrem modelov DHR280 / DHR281 / DHR282 / DHR283 Kompatibilná kategória nástroja alebo stroja podlieha zmene bez upozornenia. Informácie o kompatibilnej kategórii nástroja alebo stroja nájdete v najnovšom návode na používanie. VAROVANIE: Toto zariadenie nikdy nepouží- vajte s nástrojmi alebo strojmi uvedenými v nasle- dujúcich kategóriách. Používanie tohto zariadenia s nekompatibilnými strojmi alebo nástrojmi môže spôsobiť zranenie osôb alebo nesprávne fungovanie.

• Akumulátorový záhradný postrekovač, akumu- látorové prerezávacie nožnice, akumulátorový fúrik, akumulátorový bicykel, plecniakový aku- mulátorový vysávač, robotický vysávač, bunda s ventilátorom na akumulátor, vyhrievaná bunda napájaná z akumulátora UPOZORNENIE: Ak používate nylonovú strunu pri používaní zariadenia s nasledujúcimi modelmi, používajte tento nástroj v nasledujúcej kombinácii:177 SLOVENČINA Model DUR364L / DUR365U / DUR366L /

DUR368A / DUR368L / DUX60

Sečné náradie a priemer žacieho záberu Nylonová sečná hlava s priemerom žacieho záberu 350 mm Priemer nylonovej struny 2,0 mm *. Nylonová sečná hlava nemusí byť k dispozícii v závislosti od miesta vášho bydliska. POZNÁMKA: Pre model DUB362 V prostredí s vysokou teplotou môže ochranný sys- tém zariadenia zastaviť zariadenie počas prevádzky. Symboly Nižšie sú uvedené symboly, ktoré sa môžu používať pri tomto nástroji. Je dôležité, aby ste poznali ich význam, skôr než začnete pracovať. Prečítajte si návod na obsluhu. Kábel veďte mimo prekážok, aby ste znížili riziko zranenia. Nevystavujte akumulátor vode či dažďu. Akumulátor nevhadzujte do ohňa Akumulátor neskratujte. Li-ion Len pre štáty EÚ Z dôvodu prítomnosti nebezpečných komponentov v zariadení môžu mať odpad z elektrických a elektronických zariadení, použité akumulátory a batérie negatívny vplyv na životné prostredie a ľudské zdravie. Elektrické a elektronické zariadenia alebo akumulátory nelikvidujte spolu s komunál- nym odpadom! V súlade s európskou smernicou o odpade z elektrických a elektronických zariadení, o akumulátoroch a batériách a odpade z akumulátorov a batérií, ako aj v súlade s prispôsobenými vnútroštátnymi právnymi predpismi by sa odpad z elektrických a elektronických zariadení a použité akumulátory a batérie mali uskladňovať osobitne a odovzdávať na samostatnom zbernom mieste pre komunálny odpad, ktoré sa prevádzkuje v súlade s predpismi na ochranu životného prostredia. Označuje to symbol preškrtnutej smetnej nádoby na zariadení. BEZPEČNOSTNÉ VAROVANIA Bezpečnostné predpisy pre prenosný napájací zdroj

1. Pred použitím si prečítajte návod na používa-

nie nástroja alebo stroja.

2. Toto zariadenie nedvíhajte ani neprenášajte

držiac len za kábel. Keď máte zariadenie na sebe alebo ho používate, neťahajte kábel.

3. Pred nasadením alebo odložením jednotky od

nástroja alebo stroja odpojte objímku.

4. Keď nástroj alebo stroj opustíte, vyberte

objímku z nástroja alebo zo stroja alebo zložte zariadenie z tela.

5. Dávajte pozor, aby ste počas prevádzky neza-

nom povrchu alebo nestabilných vysokých miestach.

7. Počas prevádzky veďte kábel mimo prekážok.

Kábel zachytený o prekážky môže spôsobiť vážne zranenia.

vrátane káblov a postroja. Ak sú poškodené, požiadajte o opravu autorizované servisné stredisko Makita.

11. Pred vykonávaním kontroly alebo údržby

nástroj alebo stroj vždy vypnite a vyberte z neho objímku.

12. Ak používate toto zariadenie s nástrojom

vybaveným nožom, kábel sa nesmie dostať do kontaktu s nožom.

13. Keď máte na sebe zariadenie, nenasadzujte

si nič, čo mohlo narušiť funkciu odpojenia zariadenia v núdzovej situácii, napríklad bez- pečnostný postroj alebo ramenný pás.

14. Nepoužívajte toto zariadenie počas lezenia na

15. Nepoužívajte toto zariadenie, keď máte

na sebe bundu s ventilátorom na akumu- látor alebo vyhrievanú bundu napájanú z akumulátora.

ste ho mali na sebe, alebo aby ste ho inštalo- vali na nástroj alebo stroj, položte ho.

19. Dávajte pozor, aby sa postroj alebo remeň

nezamotal do nástroja alebo zariadenia.

20. Pri používaní zariadenia dávajte pozor, aby ste

nástrojom alebo zariadením nepresekli káble.

21. Keď chcete postaviť zariadenie zvisle pomo-

cou stojana akumulátora, umiestnite ho na rovný povrch.178 SLOVENČINA

22. Neumiestňujte cudzie predmety, ako sú

konapäťových elektrických vedení.

24. Používajte iba nabíjačku určenú pre zariade-

akumulátora alebo remeň na nastavenie šírky.

28. Zariadenie skladujte vnútri.

29. Medzi akumulátor a stojan akumulátora nič

Dôležité bezpečnostné pokyny týkajúce sa akumulátora

1. Pred použitím akumulátora si prečítajte všetky

pokyny a výstražné označenia na (1) nabíjačke akumulátorov, (2) akumulátore a (3) produkte používajúcom akumulátor.

2. Akumulátor nerozoberajte.

3. Ak sa doba prevádzky príliš skráti, ihneď

prerušte prácu. Môže nastať riziko prehriatia, možných popálením či dokonca explózie.

4. V prípade zasiahnutia očí elektrolytom ich

vypláchnite čistou vodou a okamžite vyhľa- dajte lekársku pomoc. Môže dôjsť k strate zraku.

5. Akumulátor neskratujte:

(1) Nedotýkajte sa konektorov žiadnym vodi- vým materiálom. (2) Akumulátor neskladujte v obale s inými kovovými predmetmi, napríklad klincami, mincami a pod. (3) Nevystavujte akumulátor vode či dažďu. Skrat akumulátora môže spôsobiť veľký tok prúdu, prehriate, možné popáleniny či dokonca poruchu.

6. Nástroj/stroj ani akumulátor neskladujte

a nepoužívajte na miestach s teplotou presa- hujúcou 50 °C (122 °F).

7. Akumulátor nespaľujte, ani keď je vážne

poškodený alebo úplne opotrebovaný. Akumulátor môže v ohni vybuchnúť.

9. Nepoužívajte poškodený akumulátor.

10. Lítium-iónové akumulátory, ktoré sú súčasťou

náradia, podliehajú požiadavkám legislatívy o nebezpečnom tovare. V prípade obchodnej prepravy, napr. dodanie tretími stranami či špeditérmi, sa musia dodržiavať špeciálne požiadavky na zabalenie a označenie. Pred prípravou položky na odoslanie sa vyžaduje konzultácia s odborníkom na nebezpečný mate- riál. Taktiež treba dodržiavať potenciálne podrob- nejšie predpisy príslušnej krajiny. Prelepte alebo zakryte otvorené kontakty a zabaľte akumulátor tak, aby sa v balíku nemohol voľne pohybovať.

11. Akumulátor pri likvidácii vyberte z prístroja

a zlikvidujte ho na bezpečnom mieste. Akumulátor zlikvidujte v súlade s miestnymi nariadeniami.

12. Akumulátor používajte iba s výrobkami

uvedenými spoločnosťou Makita. Inštalácia akumulátora do nevyhovujúcich výrobkov môže spôsobiť požiar, nadmerné teplo, výbuch alebo únik elektrolytov.

13. Ak sa stroj/nástroj dlhší čas nepoužíva,

odstráňte z neho akumulátor.

14. Akumulátor držte mimo dosahu detí.

TIETO POKYNY USCHOVAJTE. POZOR: Používajte len originálne akumu- látory od spoločnosti Makita. Používanie batérií, ktoré nie sú od spoločnosti Makita, alebo upravených batérií môže spôsobiť výbuch batérie a následný požiar, zranenie osôb alebo poškodeniu majetku. Následkom bude aj zrušenie záruky od spoločnosti Makita na nástroj a nabíjačku od spoločnosti Makita. Rady na udržanie maximálnej životnosti akumulátora

1. Akumulátor nabite ešte predtým, ako sa úplne

vybije. Vždy prerušte prácu s nástrojom/stro- jom a nabite akumulátor, keď spozorujete nižší výkon nástroja.

2. Nikdy nenabíjate plne nabitý akumulátor.

Prebíjanie skracuje životnosť akumulátora.

4. Lítium-iónový akumulátor nabite, ak ste ho

nepoužívali dlhšie ako šesť mesiacov.179 SLOVENČINA

► Obr.1 1 Základová doska 2 Akumulátor 3 Rukoväť 4 Poistné tlačidlo 5 Držiak kábla 6 Vrecko na adaptér 7 Hlavný vypínač 8 Zástrčka akumulátora 9 Zástrčka adaptéra 10 Adaptéry pre 36 V (2 x 18 V) (voliteľné príslušenstvo) 11 Adaptér pre 36 V – 40 Vmax (voliteľné príslušenstvo) 12 Napájacia zástrčka nabí- jačky akumulátorov 13 Nabíjačka akumulátorov (voliteľné príslušenstvo) 14 Objímka nabíjačky akumulátorov 15 Opasok 16 Objímka 17 Remeň pre nastavenie šírky 18 Zostava ramenného postroja (voliteľné príslušenstvo) 19 Stojan akumulátora – – OPIS FUNKCIÍ POZOR: Pred nastavovaním alebo kontrolou funkcie zariadenia vždy skontrolujte, či je zariade- nie vypnuté. Nabíjanie zariadenia POZOR: Po dokončení nabíjania odpojte napájaciu zástrčku nabíjačky akumulátorov od zdroja striedavého napätia, odpojte objímku nabí- jačky akumulátorov a nasaďte kryt akumulátora. UPOZORNENIE: Nabíjačka akumulátorov je určená iba na nabíjanie prenosného napájacieho zdroja MAKITA. Nabíjačku nikdy nepoužívajte na iné účely ani na nabíjanie akumulátorov iných výrobcov. UPOZORNENIE: Keď je k zariadeniu pripojená nabíjačka akumulátorov, nástroj alebo stroj sa nespustí. V takom prípade odpojte nabíjačku akumulátorov od zariadenia. UPOZORNENIE: Ak počas nabíjania klesne alebo stúpne teplota akumulátora, nabíjanie sa môže zastaviť. V takom prípade počkajte, kým teplota akumulátora nebude správna, zohriatím alebo ochladením akumulátora, a potom opakujte nabíjanie.

rov do správneho zdroja striedavého napätia.

4. Po dokončení nabíjania vyberte objímku nabíjačky

akumulátorov a potom nasaďte kryt akumulátora. Počas nabíjania sa indikátor napájania rozsvieti načer- veno a indikátory budú indikovať zostávajúcu kapacitu akumulátora. Po dokončení nabíjania zhasne indikátor napájania a indikátory. Indikátor napájania Indikátory Zostávajúca kapacita Svieti Nesvieti Bliká Nabíja sa (75 % až 100 %) Nabíja sa (50 % až 75 %) Nabíja sa (25 % až 50 %) Nabíja sa (0 % až 25 %) Hlavný vypínač a indikátor POZOR: Pred zapnutím zariadenia sa uistite sa, že je nástroj alebo stroj vypnutý. V opačnom prípade sa nástroj alebo stroj môžu náhle spustiť a spôsobiť zranenie. POZNÁMKA: Ak zapnete nástroj alebo stroj ihneď po zapnutí zariadenia, nástroj alebo stroj sa nemusí spustiť. V takom prípade znova spusťte nástroj alebo stroj. ► Obr.4: 1. Hlavný vypínač 2. Indikátor 3. Indikátor napájania Napájanie zapnete stlačením hlavného vypínača. Indikátor napájania sa rozsvieti nazeleno. Napájanie vypnete stlačením hlavného vypínača na niekoľko sekúnd. POZNÁMKA: Ak sa zariadenie a pripojený nástroj alebo stroj nechajú bez používania 8 hodín, zariade- nie sa automaticky vypne.180 SLOVENČINA Indikátor napájania bliká nazeleno pri nasledujúcich podmienkach:

• Zástrčka adaptéra alebo elektrického nástroja/ stroja nie je pripojená k objímke zariadenia. V takom prípade pripojte zástrčku adaptéra alebo elektrického nástroja/stroja k objímke zariadenia.

• Akumulátor je vybitý. V takom prípade nabite zariadenie.

• Akumulátor je prehriaty alebo je teplota zariadenia nízka. V takom prípade ochlaďte alebo zohrejte zariadenie. Ak indikátor napájania bliká striedavo načerveno a nazeleno, vypnite napájanie a potom ho znovu zapnite. Ak indikátor napájania stále bliká striedavo načerveno a nazeleno po zapnutí napájania, požiadajte o opravu miestne autorizované servisné stredisko Makita. Indikácia zvyšnej kapacity akumulátora Stlačením hlavného vypínača na zariadení zobrazíte zostávajúcu kapacitu akumulátora. Indikátory sa roz- svietia na cca 5 sekúnd. Indikátory Zostávajúca kapacita Svieti Nesvieti Bliká 75 % až 100 % 50 % až 75 % 25 % až 50 % 0 % až 25 % Akumulátor nabite. Akumulátor je možno chybný. POZNÁMKA: V závislosti od podmienok používania a v závislosti od okolitej teploty sa môže zobrazenie mierne odlišovať od skutočnej kapacity. POZNÁMKA: Ak má nástroj alebo stroj indikátory zostávajúcej kapacity akumulátora, nesledujte indi- kátory nástroja alebo stroja, ale sledujte indikátory na zariadení. POZNÁMKA: Ak bliká viacero indikátorov, akumulá- tor je prehriaty. V takomto prípade nechajte akumulá- tor vychladnúť. Systém na ochranu nástroja/stroja/ akumulátora Nástroj alebo stroj je vybavený systémom ochrany nástroja alebo stroja a akumulátora. Tento systém automaticky vypne napájanie motora s cieľom predĺžiť životnosť nástroja alebo stroja a akumulátora. Nástroj alebo stroj sa počas prevádzky automaticky zastaví v prípade, ak sa nástroj, stroj alebo akumulátor dostanú do jedného z nasledujúcich stavov: Ochrana proti preťaženiu Keď sa nástroj, stroj alebo akumulátor používa spôso- bom, ktorý spôsobuje odber neštandardne vysokého prúdu, nástroj alebo stroj sa automaticky vypne. V tejto situácii vypnite nástroj alebo stroj a ukončite prácu, ktorá spôsobuje preťažovanie nástroja alebo stroja. Potom nástroj alebo stroj zapnutím znova spusťte. Ochrana pred prehrievaním Keď sa nástroj, stroj alebo akumulátor prehreje, nástroj alebo stroj sa automaticky zastaví. V takomto prípade nechajte nástroj alebo stroj a akumulátor pred opätov- ným spustením vychladnúť. Ochrana pred nadmerným vybitím Ak kapacita akumulátora nie je dostatočná, nástroj alebo stroj sa automaticky zastaví a po stlačení hlav- ného vypínača bude blikať indikátor. V takom prípade vyberte akumulátor z nástroja alebo stroja a nabite ho. Svetelný indikátor nízkeho stavu nabitia akumulátora adaptéra na 36 V – 40 Vmax Voliteľné príslušenstvo Tento adaptér je vybavený svetelným indikátorom, ktorý upozorňuje na nízku alebo žiadnu kapacitu akumulátora. Keď bliká svetelný indikátor, zostávajúca kapacita akumulátora je nízka. Keď sa rozsvieti svetelný indikátor, kapacita akumu- látora je nízka alebo sa aktivoval systém ochrany akumulátora. POZNÁMKA: Keď nástroj/stroj používate nepretržite, môže sa automaticky vypnúť bez rozblikania svetel- ného indikátora. POZNÁMKA: Časový interval blikania svetelného indikátora sa líši v závislosti od okolitej teploty a stavu akumulátora. ► Obr.5: 1. Svetelný indikátor nízkeho stavu nabitia akumulátora Používanie vrecka na adaptér POZOR: Toto zariadenie nepoužívajte, keď je kábel uchytený pomocou suchého zipsu na vrecku na adaptér. Adaptéry môžete vložiť do vrecka na adaptér, ako je znázornené na obrázku. ► Obr.6: 1. Adaptér 2. Vrecko na adaptér181 SLOVENČINA ZOSTAVENIE POZOR: Pred vykonaním akejkoľvek práce na zariadení vždy skontrolujte, či je zariadenie vypnuté. Zostavenie zariadenia

1. Pripojte akumulátor k základovej doske zostavy

ramenného postroja, ako je znázornené na obrázku. ► Obr.7: 1. Akumulátor 2. Základová doska POZOR: Uistite sa, že je akumulátor bezpečne uchytený k základovej doske. V opačnom prípade môže akumulátor spadnúť, keď budete mať zariade- nie na sebe alebo ho budete používať, a spôsobiť tak zranenie. Ak vidíte červený indikátor, ako je znázor- nené na obrázku, akumulátor je správne zaistený. ► Obr.8: 1. Červený indikátor POZOR: Pri pripájaní akumulátora dávajte pozor, aby ste si nepricvikli prsty alebo palce medzi akumulátor a základovú dosku. POZOR: Pri vyberaní akumulátora stlačte poistné tlačidlo, pričom pevne držte rukoväť. Pred vybratím akumulátora nastavte opasok do najnižšej polohy. ► Obr.9: 1. Rukoväť 2. Poistné tlačidlo

2. Upravte polohu opasku. Zdvihnite páčku nastave-

nia výšky, posúvaním základovej dosky upravte polohu opasku a vráťte páčku na miesto. ► Obr.10: 1. Páčka nastavenia výšky 2. Základová doska 3. Opasok POZOR: Pri nastavovaní polohy opasku položte zariadenie tak, aby akumulátor smeroval nadol, ako je znázornené na obrázku. UPOZORNENIE: Ak je páčka nastavenia výšky uvoľnená, dotiahnite jej maticu. Maticu nedoťahujte príliš silno. Inak nebude možné s páčkou nastavenia výšky hýbať. ► Obr.11: 1. Matica POZNÁMKA: Ak sa základová doska ťažko zasúva, mierne nadvihnite spodnú časť akumulátora tak, aby sa stojan nedotýkal zeme, a potom zasuňte zákla- dovú dosku. ► Obr.12

3. Pripevnite vrecko na adaptér k opasku pomocou

suchého zipsu, ako je znázornené na obrázku. ► Obr.13: 1. Vrecko na adaptér POZNÁMKA: Vrecko na adaptér sa môže pripevniť buď na pravej, alebo na ľavej strane opasku.

4. Pomocou remeňa pre nastavenie šírky upravte

šírku ramenného postroja. ► Obr.14: 1. Remeň pre nastavenie šírky

5. Nasaďte si zariadenie na chrbát, zaistite sponu na

opasku a upravte dĺžku opasku. ► Obr.15: 1. Spona POZNÁMKA: Opasok môžete zložiť a upevniť pomo- cou suchého zipsu, ako je znázornené na obrázku. ► Obr.16: 1. Opasok

6. Upravte dĺžku ramenného postroja.

► Obr.17: 1. Ramenný postroj POZNÁMKA: Opasok môžete zložiť a upevniť pomo- cou suchého zipsu, ako je znázornené na obrázku. ► Obr.18: 1. Opasok POZOR: Ak chcete zariadenie položiť, umiestnite ho na rovný a stabilný povrch tak, aby nespadlo. Ak chcete položiť zariadenie, odistite sponu opasku a potom zariadenie pomaly položte. ► Obr.19: 1. Spona PREVÁDZKA POZOR: Keď máte zariadenie na sebe, ramenný postroj si navlečte na obe plecia. V opač- nom prípade môže zariadenie spadnúť, keď budete mať zariadenie na sebe alebo ho budete používať, a spôsobiť tak zranenie. POZOR: Keď máte zariadenie na sebe, majte ho na chrbte. Inak môže zariadenie počas prevádzky spadnúť a spôsobiť zranenie. POZOR: Pred zapnutím zariadenia alebo zapájaním zástrčky adaptéra alebo elektrického nástroja/stroja do objímky akumulátora nástroj alebo stroj vždy vypnite. V opačnom prípade sa nástroj alebo stroj môžu náhle spustiť a spôsobiť zranenie. POZNÁMKA: Adaptér pre napätie 18 V nie je pre toto zariadenie k dispozícii. Pripojenie zariadenia k nástroju alebo stroju

1. Vyberte akumulátor zo základovej dosky zostavy

2. Vytiahnite kábel z ľavej alebo pravej strany aku-

mulátora. Kábel pri vyťahovaní vložte do držiakov podľa obrázka. ► Obr.20: 1. Kábel 2. Držiak

3. Pripojte akumulátor k základovej doske zostavy

5. Zastrčte úplne zástrčku adaptéra alebo elektric-

kého nástroja/stroja do objímky akumulátora tak, aby značka šípky na zástrčke bola zarovnaná so šípkou na objímke. ► Obr.21: 1. Zástrčka 2. Objímka 3. Značka šípky182 SLOVENČINA UPOZORNENIE: Pri odpájaní zástrčky z objímky neťahajte za káble, ale držte zástrčku a objímku. V opačnom prípade sa môžu káble poškodiť a spôsobiť nesprávne fungovanie zariadenia. POZNÁMKA: Zástrčka a objímka sa odpoja, ak sa aplikuje určité zaťaženie.

6. Vložte adaptéry do nástroja alebo stroja rovnakým

spôsobom ako akumulátor. ► Obr.22: 1. Adaptér UPOZORNENIE: V prípade nástroja alebo stroja napájaného s 36 V (18 V x 2) akumulátorom používajte adaptéry pre 36 V (18 V x 2). V prípade nástroja alebo stroja napájaného akumulátorom s napätím 36 V – 40 Vmax používajte adaptér pre 36 V – 40 Vmax. V prípade nástroja alebo stroja s priamym pripojením nie je potrebný žiadny adaptér. UPOZORNENIE: Pri inštalácii adaptérov na nástroj alebo stroj sa uistite, že nainštalujete adaptér vybavený 2 káblami do umiestnenia zná- zorneného na obrázku. Ak adaptér nainštalujete nesprávne, adap- tér vybavený 2 káblami sa nebude dať úplne zasunúť. V takomto prípade nezasúvajte adaptér nasilu. V opačnom prípade sa môže nástroj alebo stroj poškodiť. ► Obr.23: 1. Adaptér s 2 káblami ► Obr.24: 1. Adaptér s 2 káblami POZNÁMKA: Smer kábla adaptéra sa môže meniť v rozsahu približne 180 stupňov.

7. Stláčaním hlavného vypínača zapnite napájanie.

Napájanie vypnete stlačením hlavného vypínača na niekoľko sekúnd. ► Obr.25: 1. Hlavný vypínač Používanie držiakov kábla POZOR: K držiakom kábla pripevnite len kábel akumulátora. K držiakom kábla nepripev- ňujte kábel adaptérov alebo elektrického nástroja/ stroja. Pripevnenie kábla adaptérov alebo elektric- kého nástroja/stroja môže spôsobiť nehodu alebo zranenie. ► Obr.26 ► Obr.27 Kábel akumulátora môžete pripojiť k držiakom kábla podľa obrázka. ► Obr.28: 1. Držiak kábla Kábel môžete tiež pripevniť použitím len držiaka kábla na opasku, ako je znázornené na obrázku. ► Obr.29: 1. Držiak kábla Držiaky kábla sa môžu pripevniť buď na pravej, alebo na ľavej strane ramenného postroja a opasku. ► Obr.30: 1. Časť, ktorá sa má pripevniť k držiaku kábla POZOR: Uistite sa, že ste kábel pripevnili k ramennému postroju iba na ľavej alebo pravej strane, aby kábel neprechádzal cez ramenný postroj. ► Obr.31 Používanie závesného remienka Voliteľné príslušenstvo POZOR: Pred používaním skontrolujte, či je závesný remienok správne pripevnený k závesu na nástroji. Závesný remienok môžete použiť pre akumulátorovú kosačku alebo akumulátorovú tyčovú pílu spolu s týmto zariadením. Pripojenie závesného remienka

1. Háčiky závesného remienka pripojte ku krúžkom

na ramennom postroji alebo opasku, ako je znázornené na obrázku. Zvoľte typ remienka a metódu pripojenia vhodné pre vaše použitie. ► Obr.32: 1. Krúžok 2. Háčik ► Obr.33: 1. Krúžok 2. Háčik ► Obr.34: 1. Krúžok 2. Háčik ► Obr.35: 1. Krúžok 2. Háčik POZNÁMKA: Ak je nástroj typu rukoväti na bicykli, pripojte remienok tak, že ho prevlečiete cez vnútro opasku, ako je znázornené na obrázku. ► Obr.36: 1. Opasok 2. Remienok

2. Pripojte háčik k nástroju.

► Obr.37: 1. Háčik Odpojenie nástroja Stlačením páčok na spone odistite sponu. ► Obr.38: 1. Páčka POZNÁMKA: Spona nie je súčasťou výbavy v závis- losti od typu remienka. Odpojenie v núdzovej situácii

nástroj alebo zariadenie. ► Obr.40: 1. Ramenný postroj183 SLOVENČINA ÚDRŽBA POZOR: Kontrolu alebo údržbu zariadenia vykonávajte až vtedy, keď ste si istí, že je vypnuté. UPOZORNENIE: Nepoužívajte benzín, riedidlo, alkohol ani podobné látky. Mohlo by to spôsobiť zmenu farby, deformácie alebo praskliny. Ak chcete udržať BEZPEČNOSŤ a BEZPORUCHOVOSŤ výrobku, prenechajte opravy, údržbu a nastavenie na autorizované alebo továrenské servisné centrá Makita, ktoré používajú len náhradné diely značky Makita.

Pred požiadaním o vykonanie opravy najprv vykonajte vlastnú kontrolu. Ak nájdete problém, ktorý nie je vysvetlený v tomto návode, nepokúšajte sa nástroj, stroj alebo ani rozoberať. Namiesto toho požiadajte o opravu autorizované servisné strediská spoločnosti Makita, ktoré používajú len náhradné diely značky Makita. Chybný stav Indikátor napájania Príčina Náprava Nástroj alebo stroj sa nespustia. – Nabíjačka je pripojená k zariadeniu. Vyberte nabíjačku zo zariadenia. Indikátor svieti nazeleno. V nástroji alebo stroji nie sú vlo- žené adaptéry. Vložte adaptéry do nástroja alebo stroja. Skontrolujte, či sú adaptéry bez- pečne vložené. Nástroj, stroj alebo káble adapté- rov sú prehriate. Ochlaďte nástroj, stroj, jednotku a adaptér. Po ochladení ich vyp- nite a znova zapnite. Nástroj, stroj alebo zariadenie sú pokazené. Požiadajte o opravu autorizované servisné strediská Makita. Indikátor bliká nazeleno. Zástrčka adaptéra alebo elektric- kého nástroja/stroja a objímka akumulátora nie sú spojené. Zapojte zástrčku do objímky. Skontrolujte, či sú zástrčka a objímka bezpečne zapojené. Zariadenie je prehriate alebo je teplota zariadenia nízka. Ochlaďte alebo zohrejte zariadenie. Zostávajúca kapacita akumulátora nie je dostatočná. Akumulátor nabite. Indikátor bliká striedavo načerveno a nazeleno. Zariadenie zistilo neobvyklý stav. Vypnite a potom znovu zapnite zariadenie. Nástroj, stroj alebo zariadenie sú pokazené. Požiadajte o opravu autorizované servisné strediská Makita. Indikátor sa nerozsvieti. Zariadenie nie je zapnuté. Zapnite zariadenie. Zostávajúca kapacita akumulátora nie je dostatočná. Akumulátor nabite. Zariadenie je pokazené. Požiadajte o opravu autorizované servisné strediská Makita. Po pripojení nabíjačky sa nespustí nabíjanie. Svetelný indikátor bliká načerveno. Zariadenie je prehriate alebo je teplota zariadenia nízka. Ochlaďte alebo zohrejte zariadenie. Indikátor bliká striedavo načerveno a nazeleno. Zariadenie alebo nabíjačka zistila neobvyklý stav. Vyberte objímku nabíjačky akumu- látorov a potom ju znova pripojte. Zariadenie alebo nabíjačka je pokazená. Požiadajte o opravu autorizované servisné strediská Makita. Indikátor sa nerozsvieti. Nabíjačka nie je pripojená k správ- nemu zdroju striedavého napätia. Pripojte nabíjačku k správnemu zdroju striedavého napätia. Objímka nabíjačky nie je správne pripojená. Správne pripojte objímku nabíjačky. Napájací kábel nabíjačky nie je správne pripojený k nabíjačke. Správne pripojte napájací kábel k nabíjačke. Zariadenie alebo nabíjačka je pokazená. Požiadajte o opravu autorizované servisné strediská Makita.184 VOLITEĽNÉ

POZOR: Pre váš nástroj Makita, opísaný v tomto návode, doporučujeme používať toto príslušenstvo a nástavce. Pri použití iného príslu- šenstva či nástavcov môže hroziť nebezpečenstvo zranenia osôb. Príslušenstvo a nástavce sa môžu používať len na účely pre ne stanovené. Ak potrebujete bližšie informácie týkajúce sa tohoto príslušenstva, obráťte sa na vaše miestne servisné stredisko rmy Makita.

• Ramenný postroj POZNÁMKA: Niektoré položky zo zoznamu môžu byť súčasťou balenia nástrojov vo forme štandard- ného príslušenstva. Rozsah týchto položiek môže byť v každej krajine odlišný.
