사용 설명서 191A595 MAKITA

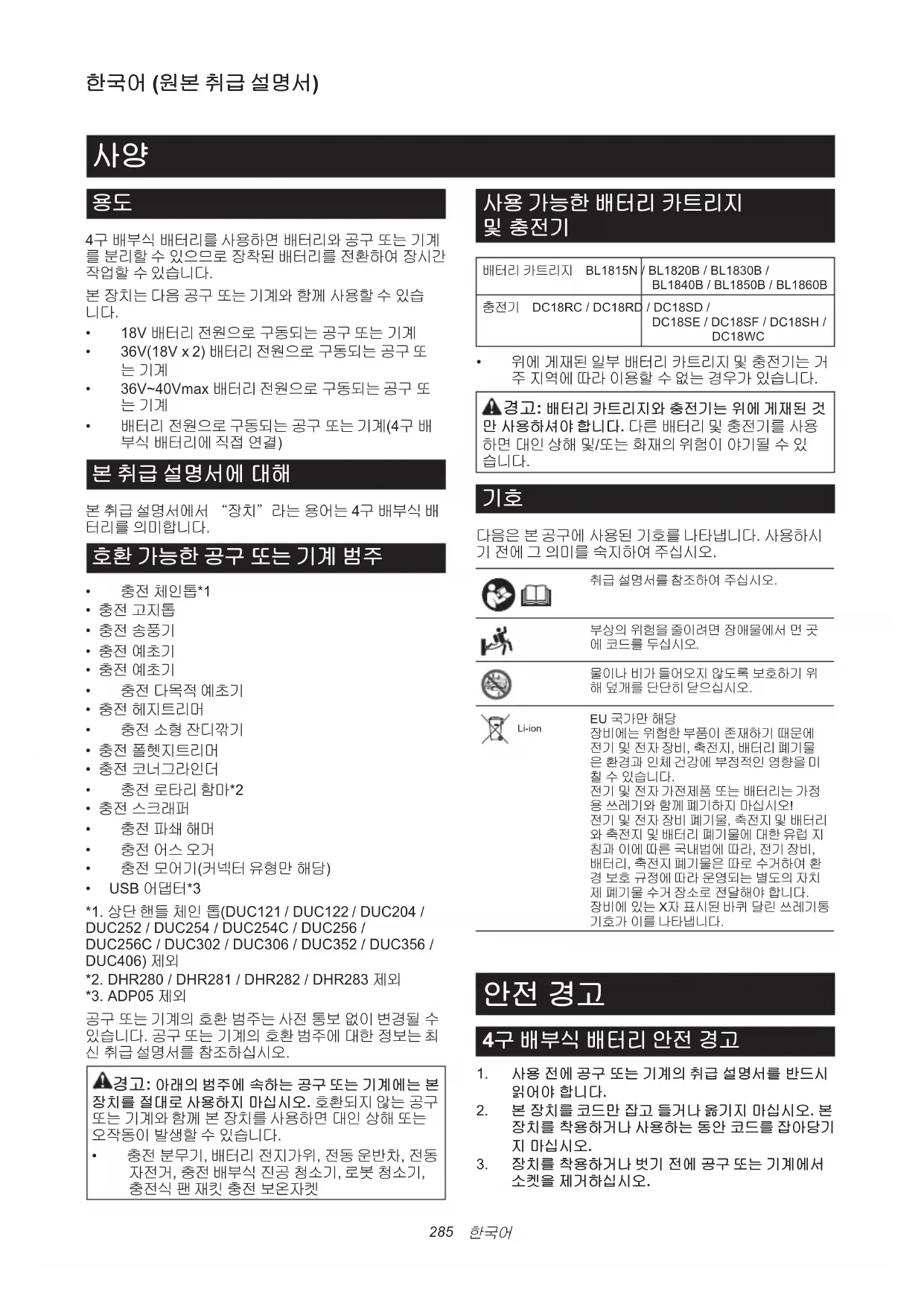

4구 배부식 배터리 취급 설명서 285

4구 배부식 배터리를 사용하면 배터리와 공구 또는 기계 를 분리할 수 있으므로 장착된 배터리를 전환하여 장시간 작업할 수 있습니다. 본 장치는 다음 공구 또는 기계와 함께 사용할 수 있습

• 18V배터리 전원으로 구동되는 공구 또는 기계

• 36V(18Vx2)배터리 전원으로 구동되는 공구 또

• 36V~40Vmax배터리 전원으로 구동되는 공구 또

• 배터리 전원으로 구동되는 공구 또는 기계(4구 배 부식 배터리에 직접 연결) 본 취급 설명서에 대해 본 취급 설명서에서 “장치”라는 용어는4구 배부식 배

*3.ADP05제외 공구 또는 기계의 호환 범주는 사전 통보 없이 변경될 수 있습니다. 공구 또는 기계의 호환 범주에 대한 정보는 최 신 취급 설명서를 참조하십시오. 경고: 아래의 범주에 속하는 공구 또는 기계에는 본 장치를 절대로 사용하지 마십시오. 호환되지 않는 공구 또는 기계와 함께 본 장치를 사용하면 대인 상해 또는 오작동이 발생할 수 있습니다.

• 충전 분무기, 배터리 전지가위, 전동 운반차, 전동 자전거, 충전 배부식 진공 청소기, 로봇 청소기, 충전식 팬 재킷 충전 보온자켓 사용 가능한 배터리 카트리지

배터리 카트리지 BL1815N/BL1820B/BL1830B/BL1840B/BL1850B/BL1860B충전기 DC18RC/DC18RD/DC18SD/DC18SE/DC18SF/DC18SH/DC18WC

• 위에 게재된 일부 배터리 카트리지 및 충전기는 거 주 지역에 따라 이용할 수 없는 경우가 있습니다. 경고: 배터리 카트리지와 충전기는 위에 게재된 것 만 사용하셔야 합니다. 다른 배터리 및 충전기를 사용 하면 대인 상해 및/또는 화재의 위험이 야기될 수 있

다음은 본 공구에 사용된 기호를 나타냅니다. 사용하시 기 전에 그 의미를 숙지하여 주십시오. 취급 설명서를 참조하여 주십시오. 부상의 위험을 줄이려면 장애물에서 먼 곳 에 코드를 두십시오. 물이나 비가 들어오지 않도록 보호하기 위 해 덮개를 단단히 닫으십시오. Li-ion EU국가만 해당 장비에는 위험한 부품이 존재하기 때문에 전기 및 전자 장비, 축전지, 배터리 폐기물 은 환경과 인체 건강에 부정적인 영향을 미 전기 및 전자 가전제품 또는 배터리는 가정 용 쓰레기와 함께 폐기하지 마십시오! 전기 및 전자 장비 폐기물, 축전지 및 배터리 와 축전지 및 배터리 폐기물에 대한 유럽 지 침과 이에 따른 국내법에 따라, 전기 장비, 배터리, 축전지 폐기물은 따로 수거하여 환 경 보호 규정에 따라 운영되는 별도의 자치 제 폐기물 수거 장소로 전달해야 합니다. 장비에 있는 X자 표시된 바퀴 달린 쓰레기통 기호가 이를 나타냅니다.

1. 사용 전에 공구 또는 기계의 취급 설명서를 반드시

2. 본 장치를 코드만 잡고 들거나 옮기지 마십시오. 본

장치를 착용하거나 사용하는 동안 코드를 잡아당기

3. 장치를 착용하거나 벗기 전에 공구 또는 기계에서

4. 공구나 기계를 두고 나갈 때는 공구나 기계에서

어댑터를 제거하거나 본 장치를 몸에서 분리하십

5. 작동 중에 코드에 걸려 넘어지지 않도록 주의하십

6. 불안정한 표면 또는 불안정한 높은 장소에서 본 장

7. 한 장치를 또 다른 장치에 연결하는 방식으로 여러

8. 작동 중에는 장애물에서 먼 곳에 코드를 두십시오.

코드가 장애물에 걸리면 심각한 부상이 발생할 수

9. 어댑터를 충전기에 꽂지 마십시오.

10. 본 장치의 배터리 포트에 어댑터를 설치하지 마십

11. 본 장치는 18V 배터리 전용으로 사용하도록 설계되

었습니다. 18V 배터리 이외의 배터리를 사용하지

12. 사용 전에 유닛, 코드 및 어깨끈을 점검하십시오. 손

상이 있는 경우는 마끼다 공인 서비스 센터에 수리

13. 코드 홀더에 코드를 부착할 때는 천천히 그리고 확

14. 공구 또는 기계를 점검하거나 유지보수 작업을 수

행하기 전에는 공구 또는 기계의 스위치가 꺼져 있 고 어댑터가 분리되어 있는지 항상 확인하십시오.

15. 날이 장착된 공구와 함께 본 장치를 사용할 때는 코

16. 장치를 착용 할 때는 장치의 비상 분리 기능을 방해

할 수 있는 안전 벨트 또는 어깨 벨트와 같은 것을

17. 나무를 오르면서 본 장치를 사용하지 마십시오.

18. 충전 팬 재킷 또는 충전 보온자켓을 착용하고 있는

경우에는 본 장치를 사용하지 마십시오.

19. 본 장치를 불꽃에 노출하지 마십시오.

20. 본 장치를 착용하지 않고 사용하는

21. 덮개로 물이 들어가지 않게 합니다.

22. 본 장치를 분해, 수리 및 개조하지 마십시오.

23. 공구나 기기에 어깨끈 또는 벨트가 엉키지 않도록

24. 유닛을 사용할 때는 공구나 기기의 코드가 끊어지

25. 금속 부스러기 및 물과 같은 이물질이 장치의 플러

26. 고압 전력선 근처에서 공구나 기계를 사용하지 마

27. 배터리 케이스를 손상하거나 장치 위에 물건을 올

28. 장치를 밟거나 장치 위에 앉지 마십시오.

29. 장치는 실내에서 보관하십시오.

1. 배터리 카트리지를 사용하기 전에 (1) 배터리 충전

기 (2) 배터리 (3) 배터리를 사용하는 제품에 관한 모든 지시사항 및 주의 표시를 숙지하여 주십시오.

2. 배터리 카트리지를 분해하거나 개조하지 마십시오.

화재, 과열, 폭발을 유발할 수 있습니다.

3. 작동 시간이 지나치게 짧아진 경우에는 작동을 즉

시 멈춰 주십시오. 과열이나 화상 혹은 폭발할 위험

4. 전해질이 눈에 들어간 경우에는 깨끗한 물로 씻어

낸 다음 즉시 치료를 받으십시오. 시력을 잃을 수 있

5. 배터리 카트리지를 단락시키지 마십시오:

(1) 전도성 물질을 단자에 대지 마십시오. (2) 못, 동전 등과 같은 금속 물질이 들어 있는 용 기에 배터리 카트리지를 보관하지 마십시오. (3) 배터리 카트리지를 물이나 비에 노출시키지

배터리가 단락되어 과전류, 과열, 화상 및 고장이 일

6. 온도가 50°C 이상 되는 곳에서 공구와 배터리 카트

리지를 보관하거나 사용하지 마십시오.

7. 심하게 손상되었거나 완전히 닳은 경우라도 배터리

카트리지를 태우지 마십시오. 배터리 카트리지가 폭발할 수 있습니다.

8. 배터리 카트리지를 못으로 박거나 자르거나 부수거

나 던지거나 떨어뜨리지 말고 딱딱한 물건으로 배 터리 카트리지를 두드리지 마십시오. 화재, 과열, 폭발을 유발할 수 있습니다.

9. 손상된 배터리를 사용하지 마십시오.

10. 포함된 리튬이온 배터리는 위험물 규정 요건을 따

제3자, 포워딩 업체와 같은 상업적 운송을 이용할 때는 포장 및 라벨에 대한 특별 요건이 반드시 준수

그 품목의 운송 준비에는 위험 물질 전문가에게 상

. 또한 좀 더 세부적인 것은 각 국가 규정

테이프를 붙이거나 개방 접점을 가린 상태로 포장 을 해서 운송용 상자 안에서 배터리가 움직이지 못

11. 배터리 카트리지를 폐기할 때는 공구에서 배터리를

꺼내 안전한 장소에 폐기하십시오. 배터리 처리에 관해서는 지역 규정에 따르십시오.

12. 배터리는 마끼다가 지정한 제품에만 사용하십시오.

배터리를 호환성이 없는 제품에 설치하면 화재, 과 열, 폭발 또는 전해질 누출을 유발할 수 있습니다.

13. 공구를 장시간 사용하지 않으면 공구에서 배터리를

14. 사용 중 및 사용 후에는 배터리 카트리지에 열이 가

해져 화상이나 저온 화상을 유발할 수 있습니다. 뜨 거운 배터리 카트리지를 다룰 때는 취급에 주의하

15. 사용 직후에는 화상을 입을 정도로 뜨거워질 수 있

으므로 공구의 단자를 만지지 마십시오.

16. 배터리 카트리지의 단자, 구멍, 홈에 부스러기, 먼

지 또는 흙이 들어가지 않도록 주의하여 주십시오. 공구 또는 배터리 카트리지의 성능이 저하되거나 고장 날 수 있습니다.

17. 공구가 고전압 전력선 근처에서의 사용을 지원하지

않는다면 배터리 카트리지를 고전압 전력선 근처에 서 사용하지 마십시오. 공구 또는 배터리 카트리지 가 오작동하거나 고장 날 수 있습니다.

18. 어린이의 손이 닿지 않는 곳에 배터리를 보관하십

본 취급 설명서를 잘 보관하여 주십 시오.287

주의: 정품 마끼다 배터리만 사용하십시오. 순정품 이 아닌 마끼다 배터리 또는 개조된 배터리를 사용하 면 배터리 폭발이 발생하여 화재, 개인 부상 및 손상의 원인이 될 수 있습니다. 또한, 마끼다 공구 및 충전기에 대한 미끼다 보증이 무효가 됩니다. 배터리 수명을 최대로 유지하

1. 완전히 방전되기 전에 배터리 카트리지를 충전합니

다. 공구의 힘이 약해진 것을 감지했을 때 공구의 작 동을 멈추고 배터리 카트리지를 충전합니다.

2. 완전히 충전된 배터리 카트리지를 재충전하지 마십

시오. 과충전은 배터리의 수명을 단축시킵니다.

3. 실내 온도 10°C~40°C에서 배터리 카트리지를 충전

합니다. 충전하기 전에 뜨거운 배터리 카트리지를

4. 배터리 카트리지를 사용하지 않을 때는 공구 또는

5. 6개월 이상 장기간 배터리 카트리지를 사용하지 않

을 때는 충전한 다음 보관해 주십시오.

► 그림1 1 베이스판 2 배터리함 3 코드 홀더 4 어댑터 주머니 5 전원 버튼 6 플러그 7 36V(18Vx2)용 어댑터 8 18V용 어댑터(별매품) 9 36V~40Vmax용 어댑터(별매품) 10 폭 조절 벨트 11 허리 벨트 12 어깨 벨트 13 소켓 - - - - - -

주의: 장치의 기능을 조정하거나 점검하기 전에는 장치의 스위치가 꺼져 있고 배터리 카트리지가 분리되 어 있는지 항상 확인해야 합니다. 배터리 카트리지 설치 및 제거 주의: 배터리 카트리지를 장착하거나 분리하기 전 에 장치의 스위치를 항상 끄십시오. 주의: 배터리 카트리지를 장착하거나 분리할 때는 장치와 배터리 카트리지를 단단히 잡으십시오. 장치와 배터리 카트리지를 단단히 잡지 않으면 손에서 미끄러 져 장치와 배터리 카트리지에 손상이 생기고 대인 상해 가 발생할 수 있습니다. 주의: 배터리 카트리지를 장착하거나 분리할 때는 장치를 평평하고 안정적인 표면에 놓으십시오. 그렇게 하지 않으면 배터리 카트리지가 의도치 않게 떨어져서 상해가 발생할 수 있습니다.

1. 레버를 잡아당기고 배터리함 덮개를 엽니다.

2. 잠금 버튼을 누른 뒤에 잠금 버튼으로 덮개를 잠급

► 그림2: 1. 잠금 버튼 2. 레버 주의: 덮개가 잠금 버튼으로 단단히 잠겨 있는지 확 인하십시오. 그렇게 하지 않으면 덮개가 의도치 않게 닫혀 상해가 발생할 수 있습니다.

4. 덮개를 들어 올려 잠금 버튼을 해제한 다음, 덮개를

닫고 레버로 덮개를 잠급니다. 주의: 덮개가 단단히 닫혀 있고 잠겨 있는지 확인하 십시오. 그렇게 하지 않으면 물 또는 비가 배터리함으 로 들어가 감전이나 오작동이 발생할 수 있습니다. 유의사항: 본 장치를 36V(18V x 2) 배터리 전원으로 구동되는 공구 또는 기계와 함께 사용하는 경우, 배터 리 포트 1 또는 2에 최소한 한 개의 배터리를 설치하 고 배터리 포트 3 또는 4에 최소한 한 개의 배터리를 설 참고: 본 장치는 설치된 배터리 중에서 사용할 배터리 를 자동으로 전환합니다. 공구 또는 기계가 켜질 때마 다 장치는 적절한 배터리를 선택합니다. 참고: 본 장치를18V배터리 전원으로 구동되는 공구 또는 기계와 함께 사용하는 경우 배터리 포트 중 하나 에 최소한 한 개의 배터리 카트리지를 설치합니다. 배터리 카트리지를 장착하려면 구멍 홈에 배터리 카트리 지의 끝부분을 맞추고 그대로 밀어 넣습니다. 딸각 소리 가 나면서 제자리에 들어가 잠길 때까지 쭉 밀어 넣습니 다. 버튼의 윗쪽에 적색 표시기가 보이면 완전히 잠긴 것 ► 그림3: 1. 배터리 포트 2. 배터리 카트리지 배터리 카트리지를 분리하려면 카트리지의 전면에 있는 버튼을 밀면서 장치에서 밀어냅니다.288

주의: 항상 적색 표시기가 보이지 않을 때까지 배터 리 카트리지를 완전히 장착합니다. 그렇게 하지 않으면 장치에서 의도치 않게 떨어져 나와 작업자나 주변 사람 에게 상해를 입힐 수 있습니다. 주의: 배터리 카트리지를 힘으로 장착하지 마십시 오. 카트리지가 쉽게 들어가지 않으면 정확하게 삽입

남아 있는 배터리 용량 표시 이 표시기가 있는 배터리 카트리지 전용 ► 그림4: 1. 표시기 램프 2. 확인 버튼 배터리 카트리지에 있는 확인 버튼을 눌러 배터리의 남은 용량을 표시합니다. 표시기 램프가 몇 초간 켜집니다. 표시기 램프 남은 용량

참고: 사용 상태와 주변의 온도에 따라 실제 용량보다 조금 다르게 표시될 수 있습니다. 참고: 배터리 보호 시스템이 작동하면 첫 번째(맨 왼쪽) 표시기 램프가 깜박입니다. 공구/배터리 보호 시스템 공구에는 공구/배터리 보호 시스템이 장착되어 있습니 다. 이 시스템은 자동으로 모터의 전원을 차단해 공구 와 배터리 수명을 연장시킵니다. 공구나 배터리가 다음 중 한 가지 상황이 되면 사용하면 공구가 자동으로 작동

비정상적으로 높은 전류가 필요한 방법으로 공구 또는 배 터리가 작동하면 공구는 아무런 표시 없이 자동으로 멈 춥니다. 이런 경우 공구를 끄고 공구의 과부하를 초래하 는 용도로의 사용을 중지합니다. 그런 다음 공구를 켜고

공구 또는 배터리가 과열되면 공구 작동이 자동으로 멈 춥니다. 이럴 때는, 공구를 다시 켜기 전에 공구/배터리

배터리의 남은 용량이 부족하면 공구는 자동으로 멈춥 니다. 이런 경우는 공구에서 배터리를 분리해서 충전하

전원 버튼과 배터리 표시기 주의: 본 장치를 켜기 전에 공구 또는 기계가 꺼져 있는지 확인하십시오. 그렇게 하지 않으면 공구나 기계 가 갑자기 작동되어 다칠 수도 있습니다. ► 그림5: 1. 주 전원 램프 2. 전원 버튼 전원을 켜려면 전원 버튼을 누릅니다. 주 전원 램프에 녹 색 불이 들어옵니다. 전원을 끄려면 전원 버튼을 몇 초

참고: 장치 및 연결된 공구 또는 기계를8시간 동안 방 치하면 본 장치는 자동으로 꺼집니다. 주 전원 램프가 녹색으로 깜박이면 어댑터가 본 장치에 연결되어 있지 않거나 잔여 배터리가 없는 것입니다. 이 런 경우에는 어댑터를 본 장치에 연결하거나 배터리를 충 전하십시오. 램프가 녹색으로 계속 깜박이면 문제 해결

주 전원 램프가 빨간색과 녹색으로 번갈아 깜박이면 전 원을 끈 다음, 다시 전원을 켜십시오. 전원이 켜진 후에 도 주 전원 램프가 빨간색과 녹색으로 번갈아 계속 깜박 이면 해당 지역의 마끼다 공인 서비스 센터에 수리를 의

참고:4구 배부식 배터리를 켠 직후에 공구 또는 기계 의 주 전원 스위치를 켜면 공구 또는 기계의 표시등에 보호 시스템이 작동 중인 것으로 표시될 수 있습니다. 이런 경우에는 공구 또는 기계를 한 번 기동하십시오. 표시등이 꺼지면 공구나 기계를 작동할 수 있습니다. 표시등이 계속 켜져 있으면4구 배부식 배터리의 주 전 원 램프를 확인하고 ‘문제 해결’ 섹션을 참조하여 문

배터리 잔량을 표시하려면 전원 버튼을 누르십시오. 각 배터리 포트에 해당하는 표시기 램프에 대략5초 동안 불

참고: 배터리 잔량을 보여주는 표시기 램프는 단순 참 고용입니다. 실제 배터리 용량은 사용 조건에 따라 달

참고: 배터리 잔량을 나타내는 표시기 램프가 공구 또 는 기계에 있는 경우, 공구 또는 기계의 표시기 램프가 아닌 본 장치의 표시기 램프를 참조하십시오.289

36V~40Vmax용 어댑터의 배터리 부족

이 어댑터에는 배터리 용량이 부족해지거나 소진되면 이 를 알려주는 표시 램프가 있습니다. 표시 램프가 깜박이면 배터리 잔량이 적어진 것입니다. 표시등이 켜지면 배터리 보호 시스템이 활성화된 것입

참고: 배터리 상태에 따라 공구/기계는 연속 작동 중에 표시 램프 깜박임 없이 자동으로 멈출 수 있습니다. 참고: 표시 램프가 깜박이는 타이밍은 주변 온도 및 배 터리 상태에 따라 다릅니다. 참고: 현재 사용 중인 배터리 카트리지가 소진되어도 표시 램프가 켜지지 않습니다.PDC01에서 사용할 배 터리 카트리지를 전환하는 동안 표시 램프가 켜집니다. ► 그림6: 1. 배터리 부족 표시 램프

주의: 어댑터 주머니의 훅 및 루프 파스너를 사용 하여 코드를 고정한 상태로 본 장치를 사용하지 마십

그림과 같이 어댑터를 어댑터 주머니에 넣을 수 있습

► 그림7: 1. 어댑터 2. 어댑터 주머니 ► 그림8: 1. 어댑터 2. 어댑터 주머니

주의: 본 장치에서 작업을 하기 전에 본 장치의 스 위치가 꺼져 있고 배터리 카트리지가 분리되어 있는지 를 항상 확인하십시오.

1. 그림과 같이 배터리함을 베이스판에 부착합니다.

배터리함을 부착한 후에는 베이스판의 양쪽에 있는 레버 를 반드시 잠그십시오. ► 그림9: 1. 레버 2. 배터리함 3. 베이스판 주의: 배터리함이 베이스판에 단단히 고정되고 레 버로 잠겨 있는지 확인하십시오. 그렇게 하지 않으면 본 장치를 착용하거나 사용할 때 배터리함이 떨어져 부 상을 입을 수 있습니다.

2. 허리 벨트의 위치를 조정합니다. 높이 조절 레버를

당긴 다음, 베이스판을 밀어서 허리 벨트의 위치를 조절 합니다. 그런 후에는 레버를 원래대로 돌려놓습니다. ► 그림10: 1. 높이 조절 레버 2. 베이스판 3. 허리 벨트 유의사항: 높이 조절 레버가 느슨하면 높이 조절 레 버의 너트를 조입니다. 너트를 조일 때 과도하게 조이 지 마십시오. 그렇게 하지 않으면 높이 조절 레버가 움

3. 그림과 같이 훅 및 루프 파스너를 사용하여 어댑터

주머니를 허리 벨트에 부착합니다. ► 그림12: 1. 어댑터 주머니 참고: 어댑터 주머니는 허리 벨트의 왼쪽 또는 오른쪽 에 부착할 수 있습니다.

4. 폭 조절 벨트를 사용하여 어깨 벨트의 폭을 조정합

5. 장치를 착용하고 허리 벨트의 버클을 잠근 뒤에 허

리 벨트의 길이를 조절합니다. ► 그림14: 1. 버클 참고: 그림과 같이 훅 및 루프 파스너를 접고 고정할 수

6. 어깨 벨트의 길이를 조절합니다.

► 그림16: 1. 어깨 벨트 참고: 그림과 같이 훅 및 루프 파스너를 접고 고정할 수

주의: 장치를 착용할 때 양쪽 어깨에 어깨 벨트를 놓아야 합니다. 그렇게 하지 않으면 장치를 착용하거나 사용할 때 장치가 떨어져 다칠 수 있습니다. 주의: 장치를 착용할 때는 등에 장치를 반드시 착용 하십시오. 그렇게 하지 않으면 작동 중 장치가 떨어져

주의: 장치를 켜거나 어댑터의 플러그 또는 전동공 구/기계를 배터리함의 소켓에 연결하기 전에 공구나 기 계의 스위치를 항상 끄십시오. 그렇게 하지 않으면 공 구나 기계가 갑자기 작동되어 다칠 수도 있습니다. 공구 또는 기계에 장치 연결하기

1. 배터리함의 왼쪽 또는 오른쪽에서 코드를 잡아당깁

니다. 코드를 잡아당길 때는 반드시 그림과 같이 홀더에 코드를 놓아야 합니다. ► 그림18: 1. 코드 2. 홀더

3. 플러그의 화살표 표시가 소켓의 화살표 표시와 일

치하도록 어댑터의 플러그 또는 전동공구/기계를 배터리 함의 소켓에 완전히 끼웁니다. ► 그림19: 1. 플러그 2. 소켓 3. 화살표 표시 유의사항: 플러그와 소켓을 분리할 때는 코드를 잡지 말고 플러그와 소켓을 잡으십시오. 그렇게 하지 않으면 코드가 손상되고 장치에 오작동이 발생할 수 있습니다. 참고: 특정 하중이 가해지면 플러그와 소켓은 분리됩

4. 어댑터를 배터리 카트리지와 같은 방식으로 공구나

유의사항: 18V 배터리 전원으로 구동되는 공구 또는 기계의 경우 18V용 어댑터를 사용하십시오. 36V(18V x 2) 배터리 전원으로 구동되는 공구 또는 기 계의 경우 36V(18V x 2)용 어댑터를 사용하십시오. 36V~40Vmax 배터리 구동 공구 또는 기계의 경우에는 36V~40Vmax용 어댑터를 사용하십시오. 직접 연결하는 유형의 공구 또는 기계의 경우는 어댑터 가 필요하지 않습니다. 유의사항: 공구 또는 기계에 어댑터를 설치할 때 반 드시 그림에 표시된 위치에 코드가 2개인 어댑터를 설

어댑터를 잘못 설치하면, 코드가 2개인 어댑터를 완전 히 삽입할 수 없습니다. 이 경우 어댑터를 억지로 삽입 하지 마십시오. 그렇지 않으면 공구 또는 기계가 손상

► 그림21: 1. 코드가2개인 어댑터 ► 그림22: 1. 코드가2개인 어댑터 참고: 어댑터 코드의 방향은 대략180도의 범위 내에서 변경할 수 있습니다.

5. 전원을 켜려면 전원 버튼을 눌러 주십시오. 전원을

끄려면 전원 버튼을 몇 초간 누릅니다. ► 그림23: 1. 전원 버튼

주의: 배터리함 코드만 코드 홀더에 부착하십시오. 어댑터 코드를 코드 홀더에 부착하지 마십시오. 어댑 터 코드를 부착하면 사고를 초래하여 부상의 원인이 될

► 그림24 ► 그림25 그림과 같이 배터리함 코드를 코드 홀더에 부착할 수 있

► 그림26: 1. 코드 홀더 또한, 그림과 같이 허리 벨트의 코드 홀더만을 사용하여 코드를 부착할 수 있습니다. ► 그림27: 1. 코드 홀더 코드 홀더는 어깨 벨트와 허리 벨트의 왼쪽 또는 오른쪽 에 부착할 수 있습니다. ► 그림28: 1. 코드 홀더 부착 부분 주의: 코드가 어깨 벨트를 가로지르지 않도록 코드 를 왼쪽 또는 오른쪽의 어깨 밸트에만 부착하십시오. ► 그림29 걸기용 밴드 사용하기

주의: 작동 전에 걸기용 밴드가 공구의 걸이에 올바 르게 부착되었는지 확인하십시오. 충전 예초기 또는 충전 고지톱의 걸기용 밴드를 이 장치 에서 사용할 수 있습니다. 걸기용 밴드 부착하기

1. 그림과 같이 걸기용 밴드의 훅를 어깨 벨트 또는 허

리 벨트의 고리에 부착합니다. 밴드 유형과 용도에 적합 한 연결 방법을 선택합니다. ► 그림30: 1. 고리 2. 훅 ► 그림31: 1. 고리 2. 훅 ► 그림32: 1. 고리 2. 훅 ► 그림33: 1. 고리 2. 훅 참고: 공구가 자전거 손잡이 유형인 경우에는 그림과 같이 밴드가 허리 벨트 안쪽을 통과하도록 밴드를 부

► 그림34: 1. 허리 벨트 2. 밴드

버클에 있는 레버를 밀어 버클을 풉니다. ► 그림36: 1. 레버 참고: 버클은 밴드의 유형에 따라 장착되지 않습니다.

1. 허리 벨트의 버클에 있는 레버를 밀어 버클을 풉

2. 공구와 장치를 분리하려면 어깨 벨트를 벗습니다.

주의: 점검 또는 유지 보수 작업을 하기 전에는 장 치의 스위치가 꺼져 있고 배터리 카트리지가 분리되어 있는지 항상 확인하십시오. 유의사항: 휘발유, 벤진, 시너, 알코올 등은 사용하지 마십시오. 변색 또는 변형되거나 금이 갈 수 있습니다. 제품의 안정과 신뢰성을 유지하기 위해, 수리 및 기타 유 지 보수 또는 조정 시에는 항상 마끼다 순정 부품을 사용 하는 마끼다 공인 서비스 센터나 공장 서비스 센터를 이 용하여 주십시오.291

수리를 문의하기 전에 우선 직접 점검하십시오. 설명서에 설명되지 않은 문제를 발견한 경우에는 공구, 기계 또는 장 치를 분해하지 마십시오. 그럴 때에는 항상 마끼다 수리용 교체 부품을 사용하는 마끼다 공인 서비스 센터에 연락해 주

이상 증상 주 전원 램프 원인 해결책 공구 또는 기계에 시동이

공구 또는 기계 또는 어댑터의 코드가

공구 또는 기계, 장치 및 어댑터의 열기 를 식혀 주십시오. 식힌 후에 전원을 끈 다음 다시 켜 주십시오. 공구 또는 기계 또는 장치가 고장 났

마끼다 공인 서비스 센터에 수리를 의

어댑터의 플러그 또는 전동공구/기계 와 배터리함의 소켓이 연결되어 있지

플러그와 소켓을 연결하십시오. 플러그와 소켓이 안전하게 연결되어 있

배터리 잔량이 충분하지 않습니다. 배터리를 충전하거나 충전된 배터리로

18V보다 높은 전압의 배터리로 구동 되는 공구 또는 기계를 사용할 경우, 2개의 배터리는 장치에 설치되지 않

2개의 배터리에 배터리 잔량이 충분하

배터리 포트1또는2에 최소한 한 개 의 배터리를 설치하고 배터리 포트3 또는4에 최소한 한 개의 배터리를 설

장치가 배터리를 전환해야 합니다. 공구 또는 기계의 스위치를 껐다가 다

장치의 전원 버튼을 눌러 주십시오. 장치의 코드가 과열되었습니다. 장치의 열기를 식혀 주십시오. 램프가 빨간색과 녹색으 로 번갈아 깜박입니다. 장치가 비정상을 탐지했습니다. 장치를 껐다가 다시 켜십시오. 공구 또는 기계 또는 장치가 고장 났

마끼다 공인 서비스 센터에 수리를 의

장치가 켜져 있지 않습니다. 장치를 켜십시오. 배터리가 장치에 설치되지 않았습니다. 장치에 배터리를 설치하십시오. 배터리 잔량이 충분하지 않습니다. 배터리를 충전하거나 충전된 배터리로

장치가 고장 났습니다. 마끼다 공인 서비스 센터에 수리를 의

주의: 이는 본 취급 설명서에 명시된 마끼다 공구를 사용할 때 권장되는 부속품입니다. 다른 부속품을 사용 하게 되면 대인 상해를 야기할 수 있습니다. 지정된 용 도로만 별매품을 사용하여 주십시오. 본 부속품에 관한 보다 상세한 도움이 필요하신 경우에는 각 지역 마끼다 서비스 센터에 문의하여 주십시오.
