NAUDOJIMO INSTRUKCIJA DTC301 MAKITA

Prieš pradėdami naudoti

perskaitykite.

⚠️JSPĖJIMAS! Perskaitykite ir išsiaiškinkite visus šiame operatoriaus vadove ir instrukcijose pateiktus nurodymus bei saugos informaciją. Naudojant ne pagal paskirtį, galima sunkiai arba net mirtinai susižaloti.

• Dékojame, kad Ísigijote mūsų belaides apspaudimo žnyples.
• Prieš pradėdami naudoti įrangą, atidžiai ir rūpeestingai perskaitykite šį naudotojo vadovą. Perskaitę šį naudotojo vadovą, laikykite jį lengvai pasiekiamoje vietoje.

Saugos atsargumo priemonės

Laikykitės toliau nurodytos informacijos

Toliau pateikti nurodymai, kurių turėtumėte laikytis, kad nenukentėtų žmonės ir nebūtų sugadintas turtas.

⚠️JSPĖJIMAS! Netinkamai naudodamas šį gaminį, naudotojas gali žūti arba sunkiai susižaloti.

1) Sauga darbo vietoje

a) Savo darbo vietoje užtikrinkite švarą ir gerą apšvietimą. Dirbant netvarkingoje arba tamsioje vietoje, didėja nelaimingų atsitikimų pavojus.
b) Nenaudokite elektrinių įrankių sprogiojoje aplinkoje, pvz., ten, kur yra liepsniųjų skysčių, dujų ar dulkių. Elektriniai įrankiai generuoja kibirkštis, galinčias uždegti dulkes arba dūmus.
c) Dirbdami su elektriniu jrankiu, pasirūpinkite, kad vaikai ir pašaliniai asmenys laikytusi atokiai. Dėl koncentracijos stokos galite netyčia prarasti kontrolę.

2) Elektros sauga

a) Elektrinio įrankio kištukai turi atitikti lizdą. Niekada ir niekaip nemodifikuokite kištuko. Su jžemintais elektriniais įrankiais nenaudokite jokių adapterių kištukų. Nemodifikuoti kištukai ir juos atitinkantys lizdai sumažins elektros šoko pavojų.
b) Venkite kūno sąlyčio su jžemintais paviršiais, pvz., vamzdžiais, radiatoriais, viryklėmis ir šaldytuvais. Jei jūsų kūnas bus jžemintas, padidės elektros šoko pavojus.
c) Saugokite elektrinius įrankius nuo lietaus ir drėgmės. Jei į elektrinį įrankį pateks vandens, padidės elektros šoko pavojus.
d) Tinkamai elkitės su kabeliu. Niekada nenaudokite kabelio elektriniam įrankiui nešti, traukti ar nuo elektros tinklo atjungti. Laikykite kabelį atokiai nuo šilumos, alyvos, aštrių kraštų ar judamųjų dalių. Pažeisti ar supainioti kabeliai didina elektros šoko pavojų.
e) Naudojant elektrinį įrankį lauke, reikia naudoti laukui tinkamą ilginimo kabelį. Jei naudosite lauko sąlygoms tinkamą kabelį, sumažinsite elektros šoko pavojų.
f) Jei elektrinio įrankio naudojimas drėgnoje vietoje yra neišvengiamas, naudokite maitinimo šaltinį, apsaugotą liekamosios srovės įtaisu (RCD). Naudojant RCD, mažėja elektros šoko pavojus.

3) Asmeninè sauga

a) Dirbdami elektriniu įrankiu būkite budrūs, žiūrėkite, ką darote ir vadovaukitės sveiku protu.
Nesinaudokite elektriniu jrankiu, kai esate pavargę, apsvaigę nuo narkotinių medžiagų, alkoholio ar vaistų. Jei dirbdami elektriniu jrankiu akimirkai nukreipsite dėmesį, galite sunkiai susižaloti.
b) Naudokite asmenines apsaugos priemones. Būtinai dévékite akių apsaugos priemones. Tinkamai naudojamos apsaugos priemonės, pvz., kaukė nuo dulkių, apsauginiai batai neslystančiu padu, šalmas arba ausų apsaugos priemonės, sumažins susižalojimo pavojų.
c) Apsisaugokite nuo atsitiktinio paleidimo. Prieš jungdami elektrinį įrankį prie maitinimo tinklo ar akumuliatoriaus, prieš jį imdami ar nešdami, užtikrinkite, kad jungiklis būtų išjungimo padėtyje. Jei nešite elektrinį įrankį pirštą laikydami ant jungiklio arba prijungsite elektrinį įrankį prie maitinimo šaltinio su jjungtu jungikliu, kils nelaimingo atsitikimo pavojus.
d) Prieš jjungdami elektrinį įrankį, nuimkite reguliavimo raktą arba veržliaraktį. Jei paliksite veržliaraktį arba raktą prijungtą prie elektrinio įrankio sukamosios dalies, galite susižaloti.
e) Nesiekite per toli. Visuomet stovėkite tinkamai ir stabiliai. Taip galėsite geriau kontroliuoti elektrinį įrankį netikėtose situacijose.
f) Tinkamai apsirenkite. Nedėvėkite laisvų drabužių arba papuošalų. Laikykite plaukus, drabužius ir pirštines atokiai nuo judamųjų dalių. Judančios dalys gali įtraukti laisvus drabužius, papuošalus arba ilgus plaukus.
g) Jei sumontuoti įtaisai, skirti dulkių ištraukimo ir surinkimo įrangai prijungti, pasirūpinkite, kad ji būtų prijungta ir tinkamai naudojama. Surenkant dulkes, galima išvengti su dulkėmis susijusių pavojų.
h) Neleiskite, kad dažnai naudojantis įrankiais įgytos žinios lemtų jūsų darbo aplaidumą ir įrankių saugos principų nepaisymą. Neatsargus veiksmas per sekundės dalį gali sukelti sunkią traumą.

4) Elektrinių įrankių naudojimas ir priežiūra

a) Nenaudokite elektrinio įrankio per jėgą. Parinkite savo darbui tinkamą elektrinį įrankį. Tinkamas elektrinis įrankis geriau ir saugiau atliks užduotis, kurioms buvo suprojektuotas.

b) Nenaudokite elektrinio įrankio, jei jungikliu nepavyksta jo jjungti ar išjungti. Būtina suremontuoti bet kokį elektrinį įrankį, kurio negalima valdyti jungikliu, nes jis kelia pavojų.
c) Prieš reguliuodami įrankį, keisdami priedus ar padėdami sandėliuoti, atjunkite kištuką nuo elektros tinklo arba atjunkite akumuliatorių nuo elektrinio įrankio. Tokios prevencinės saugos priemonės sumažins pavojų netyčia įjungti elektrinį įrankį.
d) Sandėliuokite elektrinius įrankius vaikams nepasiekiamoje vietoje ir neleiskite su elektriniu įrankiu arba šiomis instrukcijomis nesusipažinusiems žmonėms eksploatuoti elektrinio įrankio. Neparengtų žmonių rankose elektriniai įrankiai kelia didelį pavojų.
e) Tinkamai prižiūrėkite elektrinius įrankius ir priedus. Patikrinkite, ar tinkamai sulygiuotos ir nestringa judamosios dalys, ar nėra lūžusių dalių bei kitų požymių, galinčių kelti pavojų elektrinio įrankio eksploatacijos metu. Jei elektrinis įrenginys apgadintas, prieš tęsiant eksploataciją būtina jį suremontuoti. Dėl prastai prižiūrimų elektrinių įrankių kyla daug nelaimingų atsitikimų.
f) Pasirūpinkite, kad pjovimo įrankiai būtų aštrūs ir švarūs. Tinkamai prižiūrint pjovimo įrankius ir galandant jų pjovimo briaunas, jos mažiau strigs ir bus lengviau įrankį kontroliuoti.
g) Naudokite elektrinius įrankius, priedus, antgalius ir pan. pagal šias instrukcijas, atsižvelgdami į darbo sąlygas ir atliekamus darbus. Jei naudosite elektrinį įrankį ne pagal paskirtį, kils pavojus.
h) Rankenos ir suémimo paviršiai turi būti sausi ir švarūs, ant jų neturi būti alyvos ir tepalo. Dėl slidžių rankenų ir suémimo paviršių nepavyks saugiai sutvarkyti ir suvaldyti įrankio netikėtose situacijose.

5) Akumuliatorinio įrankio naudojimas ir priežiūra

a) Jkraukite tik gamintojo nurodytu jkrovikliu. Vienam akumuliatoriui tinkamas jkroviklis, naudojamas kitam akumuliatoriui jkrauti, gali kelti gaisro pavoju.
b) Į akumuliatorinius įrankius dékite tik jiems skirtus akumuliatorius. Jei naudosite kitus akumuliatorius, rizikuosite susižaloti arba sukelti gaisrą.
c) Kai nenaudojate akumuliatoriaus, laikykite jì atokiai nuo metalinių objektų, pvz., sąvaržėlių, monetų, raktų, vinių, sraigtų ar kitų mažų metalinių daiktų, kurie gali sujungti kontaktus. Dėl akumuliatoriaus kontaktų trumpojo jungimo galima nusideginti arba gali kilti gaisras.
d) Netinkamai eksploatuojant, iš akumuliatoriaus gali ištekėti skysčio: venkite sąlyčio su juo. Atsitiktinio sąlyčio atveju nuplaukite paveiktą vietą vandeniu. Patekus skysčio i akis, papildomai kreipkitės j gydytoją.

Iš akumuliatoriaus ištekėjęs skystis gali sudirginti arba nudeginti.

e) Nenaudokite pažeisto arba modifikuoto akumuliatoriaus arba įrankio. Pažeisti arba modifikuoti akumuliatoriai gali veikti neprognozuojamai ir sukelti gaisrą, sprogimą arba sužaloti.

f) Nemeskite akumuliatoriaus arba jrankio i ugnj ir nelaikykite jo aukštoje temperatūroje. Ugnis arba aukštesné nei 130 °C temperatūra gali sukelti sprogima.
g) Laikykitės visų įkrovimo instrukcijų ir nejkraukite akumuliatoriaus arba įrankio už nurodymuose pateikto temperatūros intervalo ribų. Įkraunant netinkamai arba nesilaikant nurodyto temperatūros intervalo, akumuliatorius gali būti apgadintas ir gali padidėti gaisro pavojus.

6) Priežiūra

a) Pasirūpinkite, kad jūsų elektrinio įrankio priežiūros darbus atliktų kvalifikuotas specialistas ir būtų naudojamos tik identiškos atsarginės dalys. Taip išlaikysite elektrinio įrankio saugą.
b) Niekada nevykdykite pažeistų akumuliatorių priežiūros. Akumuliatorių priežiūrą turi atlikti tik gamintojas arba įgaliotieji priežiūros paslaugų teikėjai. Atlikdami operaciją, kai tvirtinimo detalės gali paliesti paslėptus laidus, elektrinį įrankį laikykite už izoliuotų suėmimo paviršių. Jei tvirtinimo detalės palies laidą, kuriuo teka srovė, atvirose metalinėse elektrinio įrankio dalyse gali atsirasti įtampa ir operatorių gali ištikti elektros šokas.

Belaidžių apspaudimo žnyplių naudojimo atsargumo priemonės

- Naudodamiesi šiuo įrankiu, vadovaukitės toliau pateiktomis instrukcijomis.

Irankio atsargumo priemonės

• Niekada nedirbkite jrankiu nukreipę jo galvutę i pašalinius asmenis.
• Jei jrankis ilgesnį laiką buvo laikomas 0 °C arba žemesnėje temperatūroje, palikite jį 10–15 °C temperatūroje maždaug 60 minučių. Taip bus užtikrintas sklandus hidraulinės alyvos tekėjimas ir tinkamas jrankio veikimas.
• Nenumeskite įrankio ir saugokite jį nuo smūgių. Šiame įrankyje yra daug smulkių komponentų ir tiksliųjų dalių. Daužomas įrankis veiks netinkamai.
• Saugokite įrankį nuo vandens, alyvos arba tirpiklių.
• Niekada nenaudokite įrankio be sumontuotų štampų ir jungties.
• Visada nukreipkite įrankį nuo kitų žmonių.
• Nenumeskite įrankio. Numetus įrankį, gali būti pažeistas hidraulinis kontūras ir įrankis gali imti veikti netinkamai.
• Pasirūpinkite, kad galvutė ir taranas būtų švarūs ir be šiukšlelių. Tirpikliais galima valyti galvutę, tačiau jų negalima naudoti plastikiniam korpusui valyti. Korpusą valykite vandeniu su muilu.

Atsargumo priemonės naudojant akumuliatorių

• Niekada nesujunkite gnybtų trumpuoju jungimu.
• Akumuliatorių laikykite atokiau nuo vandens, alyvos arba organinių tirpiklių.
• Neardykite ir nemodifikuokite akumuliatoriaus.
• Jei akumuliatorių utilizuojate, nemeskite jo i ugnį ir neišmeskite su bendrosiomis atliekomis. (Skatiname perdirbimą.) (žr. p. 119)
• Nemėtykite akumuliatoriaus ir saugokite, kad jis nenukristų.
• Nepalikite akumuliatoriaus ilgam laikui vietoje, kurioje temperatūra yra 40 °C arba aukštesné.
• Nesujunkite akumuliatoriaus gnybtų trumpuojų jungimu, ant gnybtų uždėdami nešvarumų arba dulkių, nes taip galite sukelti veikimo sutrikimą. Jei gnybtas surūdijęs, nenaudokite akumuliatoriaus.
• Siekiant pailginti akumuliatoriaus eksploataciją, jrengta apsauginė funkcija, kuri sustabdo išeigą. Variklis gali sustoti, kai akumuliatoriuje lieka mažai energijos, net jei įrankis naudojamas nuspaudus valdymo jungiklj. Vis dėlto šį reiškinį lemia ne veikimo sutrikimas, o apsauginė funkcija. Taip nutikus akumuliatorių reikia nedelsiant įkrauti.

Atsargumo priemonės, taikomos akumuliatoriaus įkrovikliui

• Šiame akumuliatoriaus jkroviklyje yra indikatoriaus lemputė (daugiaspalvis šviesos diodas), rodanti akumuliatoriaus jkrovimo būseną.
• Nesujunkite įkroviklio gnybtų trumpuoju jungimu, į jungties lizdą įdėdami nešvarumų arba dulkių, nes taip galite sukelti veikimo sutrikimą. Jei metalinis gnybtas surūdijęs, nenaudokite akumuliatorių įkroviklio.

Simboliai

Tik ES šalims

Elektros ir elektroninės jrangos, akumuliatorių ir maitinimo elementų atliekos dėl jose esančių pavojingu komponentų gali daryti neigiamą poveikį aplinkai ir žmonių sveikatai.

Neišmeskite elektrinių ir elektroninių prietaisų arba akumuliatorių kartu su buitinėmis atliekomis!

Vadovaujantis Europos direktyva dėl elektros ir elektroninės įrangos, akumuliatorių ir maitinimo elementų bei akumuliatorių ir maitinimo elementų atliekų, taip pat ją pritaikant nacionaliniams teisės aktams, elektros įrangos, maitinimo elementų ir akumuliatorių atliekos turėtų būti saugomos atskirai ir pristatomos į atskirą komunalinių atliekų surinkimo punktą, veikiantį pagal aplinkosaugos reglamentus.

Tai rodo ant įrangos esantis perbrauktos šiukšliadėžės su ratukais simbolis.

JSPÈJIMAS!

elektros lanko išlydžio, elektros šoko ir žalos turtui riziką, jei įmanoma, dirbkite su išjungtomis linijomis. Įrankis nėra izoliuotas. Jei prireiktų dirbti su linijomis, kuriomis teka srovė, pirmiausia užtikrinkite, kad būtų imtasi visų tinkamų atsargumo priemonių, įskaitant nurodytas NFPA 70E.

Triukšmas

Toliau pateikiamas tipinis A sverties triukšmo lygis, nustatytas pagal standarta EN62841-1:

Garso slègio lygis (K=3 dB (A)): 61,9 dB (A)

Garso galios lygis (K=3 dB (A)): 73,1 dB (A)

PASTABA. Deklaruojama (-os) triukšmo emisijos vertė (-ės) išmatuota (-os) taikant standartinį bandymo metodą, ją (jas) galima naudoti lyginant įrankius tarpusavyje.

PASTABA. Deklaruojama (-os) triukšmo emisijos vertė (-ės) gali būti naudojama (-os) ir siekiant preliminariai įvertinti poveiki.

!ISPÉJIMAS!

• Dévékite ausų apsaugos priemones.
• Triukšmo emisijos vertė (-ės) elektrinio įrankio faktinio naudojimo metu gali skirtis nuo deklaruojamosios (-ųjų). Tai priklauso nuo būdų, kuriais įrankis naudojamas (ypač – nuo apdorojamo ruošinio rūšies).
• Būtinai nustatykite tinkamas operatoriaus apsaugos priemones, kurios būtų grindžiamos faktinėmis eksploatacijos sąlygomis įvertinta poveikio verte (atsižvelkite į visas darbinio ciklo dalis, pvz., kiek laiko įrankis veikia, būna išjungtas ar juda laisvaja eiga).

Vibracija

Toliau pateikiama bendroji vibracijos vertė (triašių vektorių suma), nustatyta pagal EN62841-1:

Rankena: 0,4 m/s ^2

Neapibrėžtis (K): 1,5 m/s²

PASTABA. Deklaruojama (-os) vibracijos bendroji (-osios) vertė (-ės) išmatuota (-os) taikant standartinį bandymo metodą, ją (jas) galima naudot lyginant įrankius tarpusavyje.

PASTABA. Deklaruojama (-os) vibracijos bendroji (-osios) vertė (-ės) gali būti naudojama (-os) ir siekiant preliminariai įvertinti poveikį.

AISPÈJIMAS!

• Vibracijos emisijos vertė (-ės) elektrinio įrankio faktinio naudojimo metu gali skirtis nuo deklaruojamosios (-ųjų). Tai priklauso nuo būdų, kuriais įrankis naudojamas (ypač – nuo apdorojamo ruošinio rūšies).
• Būtinai nustatykite tinkamas operatoriaus apsaugos priemones, kurios būtų grindžiamos faktinėmis eksploatacijos sąlygomis įvertinta poveikio verte (atsižvelkite į visas darbinio ciklo dalis, pvz., kiek laiko įrankis veikia, būna išjungtas ar juda laisvaja eiga).

Tinkamas akumuliatorius ir jkroviklis

Akumuliatorius BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B

Jkroviklis DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /

DC18SH / DC18WC

• Kai kurie pirmiau pateikti akumuliatoriai ir jkrovikliai jūsų gyvenamajame regione gali būti nesiūlomi.
• Norėdami įkrauti akumuliatorių, perskaitykite akumuliatoriaus įkroviklio naudotojo vadovą.

AJSPEJIMAS! Naudokite tik pirmiau nurodytus akumuliatorius ir jkroviklius. Naudojant kitus akumuliatorius ir jkroviklius, galima susižaloti ir (arba) sukelti gaisrą.

Svarbūs akumuliatoriaus naudojimo saugos nurodymai

1. Prieš pradėdami naudoti akumuliatorių, perskaitykite visus nurodymus ir atsargumo reikalaujančius ženklus, pateikiamus ant (1) akumuliatorių įkroviklio, (2) akumuliatoriaus ir (3) gaminio, kuriame naudojamas akumuliatorius.
2. Neardykite ir negadinkite akumuliatoriaus. Kitaip galite sukelti gaisrą, įranga gali perkaisti arba sprogti.
3. Jei veikimo trukmė labai sumažėjo, nedelsdami nutraukite eksploataciją. Kitaip kils perkaitimo pavojus, galite nudegti ir netgi gali kilti sprogimas.
4. Jei i akis patektu elektrolito, išskalaukite jas švariu vandeniu ir nedelsdami kreipkitės i gydytoją. Kitaip galite apakti.
5. Neatlikite akumuliatoriaus trumpojo jungimo.

(1) Nelieskite gnybtų jokiu laidžiu daiktu.
(2) Venkite laikyti akumuliatorių talpykloje su kitais metaliniais daiktais, pvz., vinimis, monetomis ir pan.
(3) Saugokite akumuliatorių nuo vandens ir lietaus.

Jei sujungsite akumuliatorių trumpuojų jungimu, gali gerokai padidėti srovės stipris, gaminys gali perkaisti, nudeginti ir netgi sugesti.

1. Nelaikykite įrankio ir akumuliatoriaus tose vietose, kuriose temperatūra gali pasiekti arba viršyti 50 °C (122 °F).
2. Nedeginkite akumuliatoriaus net jei jis smarkiai pažeistas arba visiškai susidėvėjęs. Ugnyje akumuliatorius gali sprogti.
3. Negalima akumuliatoriaus kalti vinimis, pjaustyti, traiškyti, métyti arba numesti. Taip pat neleiskite, kad į akumuliatorių atsitrenktų kietas daiktas. Tokiais veiksmais galite sukelti gaisrą, įranga gali perkaisti arba sprogti.

4. Nenaudokite pažeisto akumuliatoriaus.

5. Viduje esantiems ličio jonų akumuliatoriams taikomi pavojingų prekių teisės aktų reikalavimai.

Komercinio transportavimo metu, pvz., kai gabena trečiosios šalys (vežėjai), reikia laikytis specialių reikalavimų, pateiktų ant pakuotės ir etiketėse.

Prieš ruošiant gaminio siunta, reikia pasitarti su pavojingų prekių gabenimo ekspertu. Taip pat laikykitės nacionalinių reglamentų, kurie gali būti dar detalesni.

Užklijuokite juostele arba uždenkite atvirus kontaktus ir supakuokite akumuliatorių taip, kad jis nejudėtų pakuotėje.

1. Akumuliatorius utilizuojamas išimant jį iš įrankio ir nugabenant į atitinkamą surinkimo vietą. Utilizuokite akumuliatorius laikydamiesi vietinių reglamentų.
2. Akumuliatorius naudokite tik su „Makita“ nurodytais gaminiais. Jei bandysite jdėti akumuliatorius i nederančius gaminius, gali kilti gaisras, įranga gali perkaisti, sprogti arba gali ištekėti elektrolito.
3. Jei įrankis ilgai nenaudojamas, būtina iš jo išimti akumuliatorių.
4. Naudojamas akumuliatorius gali įkaisti ir kurį laiką po naudojimo likti karštas, taigi, jis gali sukelti įprastų arba žemos temperatūros nudegimų. Su karštais akumuliatoriais elkitės atsargiai.
5. Nelieskite įrankio kontakto iškart po naudojimo, nes jis gali būti per karštas ir gali nudeginti.
6. Neleiskite, kad skiedros, dulkės ar žemės užterštų akumuliatoriaus kontaktus, patektų į kiaurymes ar griovelius. Jis gali įkaisti, užsidegti, sprogti arba gali sutrikti įrankio arba akumuliatoriaus veikimas ir sukelti nudegimų arba sužalojimų.

7. Jei nėra nurodyta, kad įrankis tinkamas naudoti šalia aukštos įtampos elektros tiekimo linijų, nenaudokite akumuliatoriaus šalia tokių linijų. Dėl to gali sutrikti įrankio arba akumuliatoriaus veikimas arba jie galai sugesti.

8. Laikykite akumuliatorių vaikams nepasiekiamoje vietoje.

IŠSAUGOKITE ŠIUOS NURODYMUS ATEIČIAI.

AATSARGIAI!

- Naudokite tik originalius „Makita“ akumuliatorius. Naudojami neoriginalüs arba modifikuoti akumuliatoriai gali įtrūkti ir sukelti gaisrą, sužaloti žmogų arba apgadinti turtą. Be to, tokiu atveju anuliuojama „Makita“ įrankio ir įkroviklio garantija.

Patarimai, kaip maksimaliai pailginti akumuliatoriaus eksploataciją

1. Akumuliatorių reikia įkrauti šiam iki galo neišsikrovus. Pastebėję, kad mažėja įrankio galia, būtinai sustabdykite įrankį ir įkraukite akumuliatorių.
2. Jokiu būdu nejkraukite visiškai jkrauto akumuliatoriaus. Jkrovus per daug, trumpėja akumuliatoriaus eksploatacija.
3. Ikraukite akumuliatorių kambaryje, kurio temperatūra yra intervale nuo 10–40 °C (50–104 °F). Prieš jkraudami karštą akumuliatorių, leiskite jam atvėsti.
4. Nenaudojamą akumuliatorių išimkite iš įrankio arba įkroviklio.
5. Jei akumuliatoriaus ilgą laiką nenaudojote (ilgiau nei šešis mėnesius), įkraukite jį.

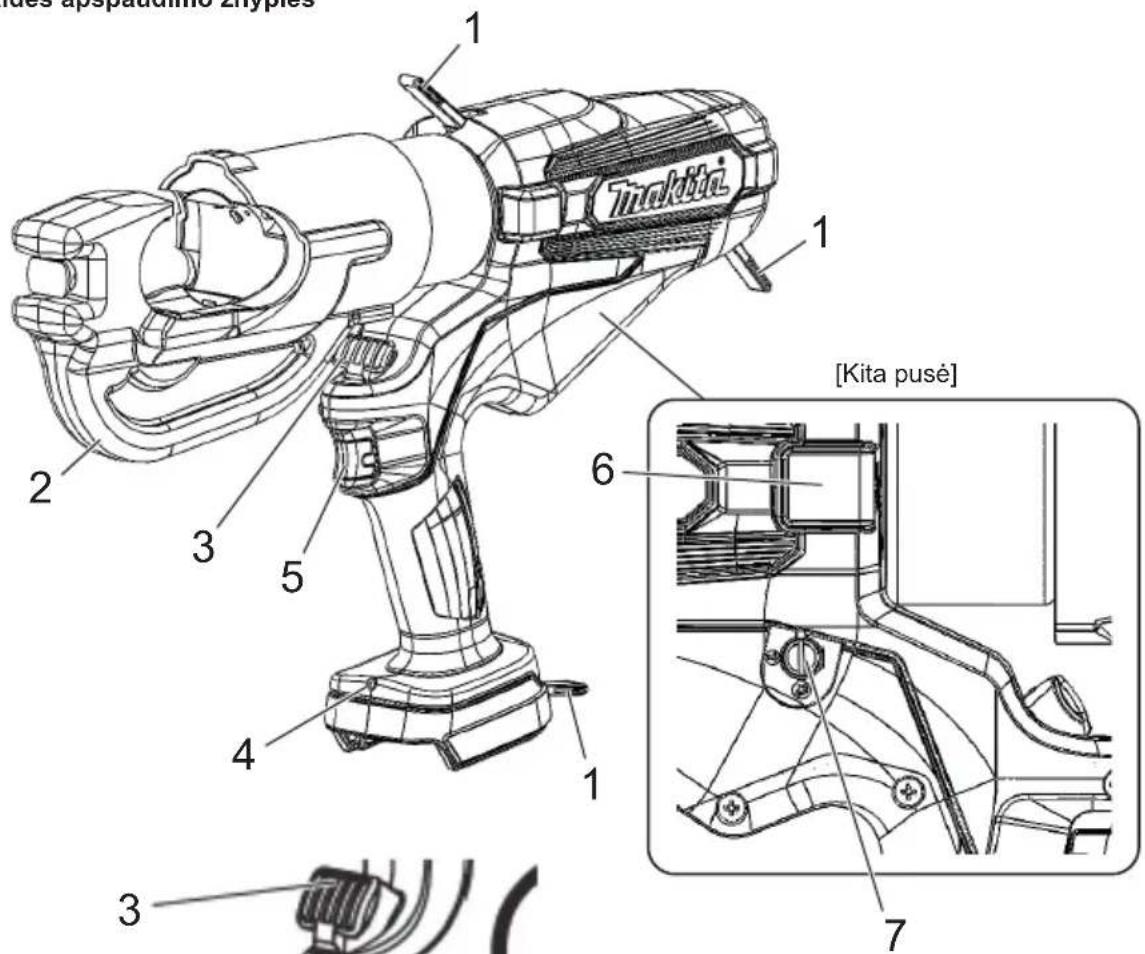

Dalys ir standartiniai priedai

DTC301 / DTC302

Belaidės apspaudimo žnyplės

Takita 1 2 3 5 4 1 6 [Kita pusé] 3 7

3 5

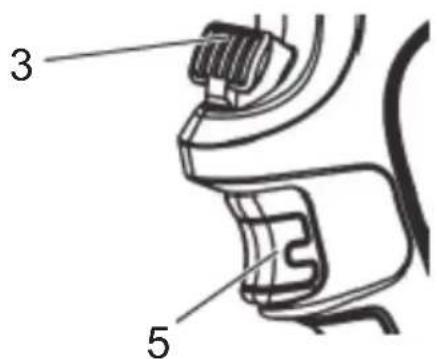

1 Dirželis 5 Gaidukas su užraktu
2 Galvutė 6 Priežiūrai (nenuimkite dangtelio)
3 Atleidimo rankenėlė 7 Automatinio įtraukimo funkcija (žr. p. 120.)
4 Šviesos diodu darbinė lemputė

Akumuliatorius

Akumuliatorius

• Isigijus gaminj, dėl nepakankamai jkrauto akumuliatoriaus gali būti aktyvuota akumuliatoriaus apsaugos funkcija. (Būkite atsargūs, nes paspaudus jungiklj šis gaminys gali pradėti veikti.) Prieš pradėdami naudoti, tinkamai jkraukite akumuliatorių sparčiuoju jkrovikliu.
• Kai gaminio nenaudojate, uždėkite akumuliatoriaus dangtelį. Jis padės apsaugoti akumuliatorių nuo vandens ir dulkių.
• Ilgą laiką nenaudodami gaminio, laikykite jį su išimtu akumuliatoriumi.

Kaip padidinti akumuliatoriaus eksploatacijos trukmę

• Pajutę, kad įrankio galia sumažėjo, nutraukite naudojimą ir įkraukite akumuliatorių.
• Nejkraukite visiškai jkrauto akumuliatoriaus.
• Ikraukite akumuliatorių 10–40 °C aplinkos temperatūroje.
• Akumuliatoriui jkaitus, pvz., iš karto po naudojimo, rekomenduojame jì jděti j ikroviklj, kad atvěstų ir būtų jkrautas.
• Jei ličio jonų akumuliatorius nebus naudojamas ilgą laiką (bent 6 mėnesius), rekomenduojame jį ikrauti ir padėti sandėliuoti.

Akumuliatorių surinkimas

- Panaudoti akumuliatoriai surenkami perdirbti. Akumuliatorių nuneškite į parduotuve, kurioje įsigijote gaminį, arba į „Makita“ prekybos atstovybę.

Li-ion

Atiduokite ličio jonų akumuliatorių perdirbti

Kaip prijungti ir atjungti akumuliatorių

!ISPÉJIMAS!

Tinkamai jdėkite akumuliatorių į gaminį. Jei mygtuko viršuje matoma raudona dalis, vadinasi, akumuliatorius nėra iki galo užfiksuotas. Tvirtai jdėkite akumuliatorių, kad nesimatytų raudonos dalies.

- Netinkamai jdėjus akumuliatorių, jis gali atsiskirti ir sukelti nelaimingą atsitikimą.

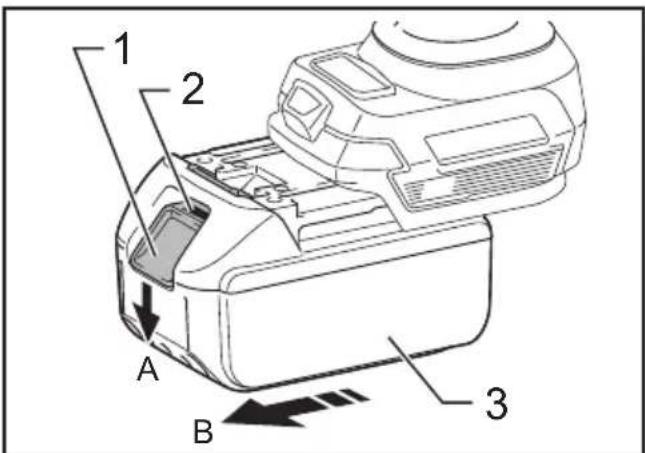

• Norėdami išimti akumuliatorių iš šio gaminio, (A) palaikykite nuspaudę akumuliatoriaus priekyje esantį mygtuką ir (B) pastumkite akumuliatorių, kad jį išimtumėte.
• Dėdami akumuliatorių, sulygiuokite akumuliatorių su gaminyje esančiais grioveliais ir įstumkite jį iki galo, atlikdami procedūrą atvirkštine tvarka. Jei šiuo metu mygtuko viršuje matoma raudona dalis, vadinasi, akumuliatorius nėra iki galo užfiksuotas. Tinkamai įdėkite akumuliatorių iki galo, kol nesimatys raudonos dalies.

1 2 A B 3

▶ 1. Mygtukas 2. Raudona dalis 3. Akumuliatorius

Akumuliatoriaus jkrovos lygio indikacija

Tik akumuliatoriams su indikatoriumi

▶ 1. Indikatorių lemputės 2. Patikros mygtukas

Paspauskite akumuliatoriaus patikros mygtuka, kad būtų parodytas akumuliatoriaus įkrovos lygis. Kelioms sekundėms įsijungia indikatorių lemputės.

Indikatorių lemputės			Įkrovos likutis
Šviečia	Nešviečia	Mirksi
			Nuo 75 % iki 100 %
			Nuo 50 % iki 75 %
			Nuo 25 % iki 50 %
			Nuo 0 % iki 25 %
			Įkraukite akumuliatorių.
			Galbūt sutriko akumuliato-riaus veikimas.

PASTABA. Atsižvelgiant j naudojimo sąlygas ir aplinkos temperatūrą, indikacija gali šiek tiek skirtis nuo faktinio įkrovos lygio.

PASTABA. Suveikus akumuliatoriaus apsaugos sistemai, ima mirksėti pirmoji (kairiausia) indikatoriaus lemputė.

Taikomas suspaudimo diapazonas

Belaidės apspaudimo žnyplės	DTC301 DTC	302
Taikomas suspaudimo diapazonas	Nuo 6 iki 400 mm ^2

Specifikacijos

Belaidės apspaudimo žnyplės	DTC301 DTC	302
Vardinė išeiga 12	0 kN
Alyvos talpa 180	ml
Elektrinis variklis	Nuolatinės srovės variklis
Matmenys (mm)	D415 × H289 × W92	D437 × H287 × W92
Svoris 6,8–7,1 kg	7,5–7,8 kg

Svoris priklauso nuo priedo (-u), jskaitant akumuliatoriaus kasetę. Lengviausias ir sunkiausias deriniai nurodyti lentelėje.

Kaip naudotis įrankiu

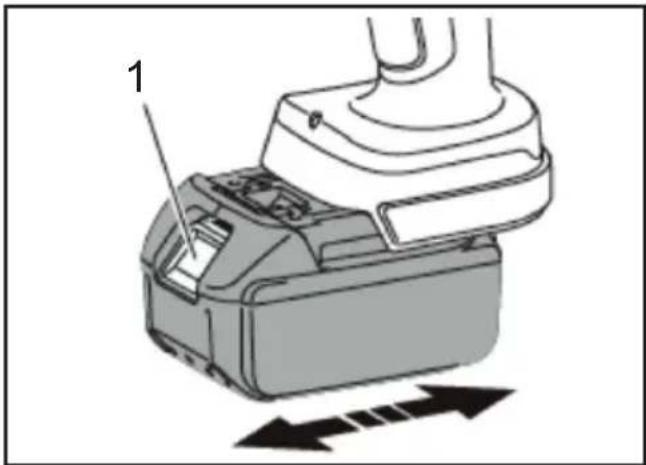

Akumuliatoriaus prijungimas

1. Spausdami skląstį, ištraukite akumuliatorių. Norėdami pakeisti akumuliatorių, tvirtai įstumkite naują akumuliatorių j vietą.
2. Prijunge akumuliatorių patikrinkite, ar jis tvirtai pritvirtintas, švelniai jį patraukdami. Traukdami akumuliatorių nespauskite skląsčio.

Automatinis jtraukimas – tai funkcija, skirta automatiškai sugražinti taranui i pradinę padėtį baigus suspaudimą.

Automatinio jtraukimo funkcija gamykloje būna jjungta.

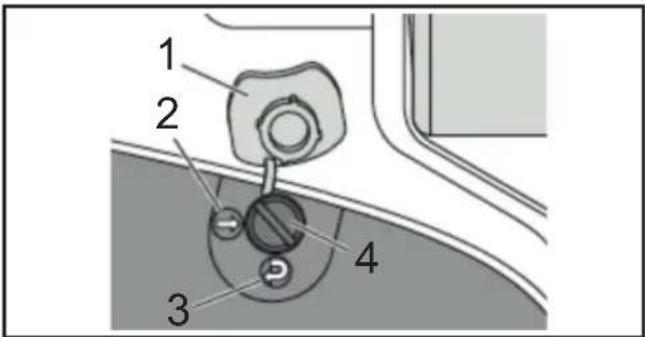

Norėdami nustatyti rankinio valdymo funkciją, nuimkite dangtelį ir plokščiuojų atsuktuvu nustatykite griovelio → kryptį. Norėdami vėl įjungti funkciją, pakeiskite griovelio kryptį i ②.

1 2 3 4

▶ 1. Dangtelis 2. IŠJUNGTA 3. IJUNGTA 4. Griovelis

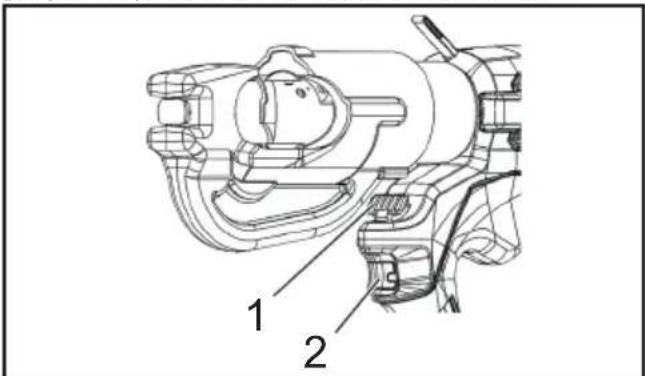

Gaidukas ir atleidimo rankenėlė

Nuspaudus gaiduką, taranas juda pirmyn.

Spauskite gaiduką, kol bus pasiekta nustatyta apkrova.

Tada taranas bus automatiškai įtrauktas į apatinį galą.

Jei norite sustabdyti taraną norimoje padėtyje, vieną kartą spustelėkite gaiduką. (Automatinio įtraukimo režimas.)

Norėdami rankiniu būdu įtraukti taraną, paspauskite atleidimo rankenėlę. Kol spaudžiama atleidimo svirtelė, taranas toliau įtraukiamas. (Rankinis ir automatinis įtraukimo režimas.) Paspaudus valdymo jungiklj, jungiamas įrankio variklis ir pakeliamas stūmoklis.

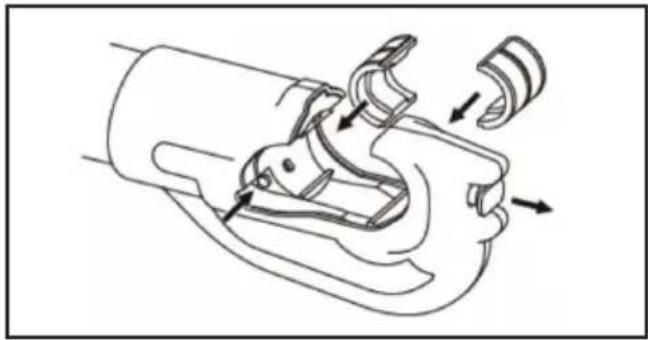

Apspaudimo operacijos

1. Pasirinkite naudojamai jungčiai ir kabeliui skirtą suspaudimo štampų rinkinį.
2. Paspauskite gaiduką, kad taranas būtų pastumtas pirmyn, kol bus pasiekiamas štampo atleidimo kaištis. Nuspauskite tarano štampo atleidimo kaištį ir įslinkite štampą į vietą.
3. Pakelkite štampo atleidimo rankenėlę C galvutės viršuje ir įslinkite kitą štampo puselę.
4. Nustatykite jungti tarp štampu ir paspauskite gaiduką, kad jungtis būtu prilaikoma vietoje.
5. Iki galo jkiškite kabelj i jungties cilindrą ir spauskite gaiduką, kol jungtis bus visiškai suspausta.
6. Spauskite gaiduką toliau. Taranas bus automatiškai jtrauktas i apatinį galą. (Automatinio jtraukimo režimas.)
7. Ištraukite jungtį iš įrankio.
8. Panaudoje jrankj 5 minutes, palaukite 30 minučių. Jei jis bus nepertraukiamai naudojamas ilgiau nei 5 minutes, perdegs variklis.
   Siekdami apsaugoti variklj, nenaudokite įrankio, jei įkaito aukštos temperatūros įspėjimo sritis.

Perpetinio diržo tvirtinimas

Pasirinktinis priedas

Perpetinj dirža nešimo tikslais galima tvirtinti prie jrankio pakabinimo žiedų.

⚠️ISPĖJIMAS!

• Prieš dirbdami įrankiu, visada nuimkite nuo jo perpetinį diržą. Jei to nepadarysite, galite prarasti pusiausvyrą ir sukelti nelaimingą atsitikimą.
• Naudokite tik šiam įrankiui skirtą perpetinį diržą. Prieš nešdami įrankį jsitikinkite, kad perpetinis diržas yra patikimai pritvirtintas prie įrankio.
• Prieš naudodami perpetinį diržą atidžiai apžiūrėkite, ar perpetinis diržas ir pakabinimo žiedai nėra pažeisti, įtrūkę arba deformuoti. Jei yra kokių nors pažeidimų, nebenaudokite perpetinio diržo ir kreipkitės į „Makita“ įgaliotajį priežiūros centraį dėl remonto.

Techninė priežiūra (patikra)

• Norint užtikrinti gerą įrankio būklę, būtina kasdienė techninė priežiūra.
• Nelaikykite įrankio drėgnoje aplinkoje, kad išlaikytumėte sklandų dalių judėjimą ir išvengtumėte rūdžių.
• Jei įrankis sugadinamas įprastai jį eksploatuojant daugiau nei 10 000 kartų, tai laikoma jo eksploatacijos pabaiga.
  Toliau įrankio nebenaudokite, net ir pakeitę pažeistą dalj.
• Kai guminė dalis tampa nešvari, nuvalykite ją muilina šluoste.
• Jei akumuliatorius laikomas atskirai, būtinai ant kontaktų sumontuokite priedą – kontaktų dangtelį, kad išvengtumėte trumpojo jungimo.
• Irankio našumas gali sumažeti dėl jo dalių arba hidraulinės alyvos kokybės prastėjimo.
  Kas dvejus metus atlikite įrankio techninę priežiūrą, kad galėtumėte naudoti įrankį iki jo eksploatavimo pabaigos (tinkamai įkraudami). Dėl papildomos informacijos kreipkitės į įgaliotają priežiūros įstaigą.
