KASUTUSJUHEND DTC301 MAKITA

Lugege enne kasutamist läbi.

使用前須知。

⚠ HOIATUS! Lugege läbi köik selles kasutusjuhendis esitatud juhised ja kogu ohutusteave ning veenduge, et saite köigest aru. Kasutades toodet sobimatul eesmärgil, riskite raskete kehavigastuste või surmaga.

• Täname, et ostsite meie akupressi.
• Lugege see kasutusjuhend põhjalikult ja hoolikalt läbi, enne kui üritate seadet kasutada. Pärast kasutusjuhendi läbilugemist pange see hoiule hölpsalt ligipääsetavasse kohta.

Ettevaatusabinõud

Täitke kindlasti järgmisi nõudeid

Järgmistest punktidest leiate ettevaatusabinöud, mida järgides aitate ennetada varalist kahju ja inimeste kehavigastusi.

AHOIATUS! Toote väärkasutamise korral riskite raskete kehavigastuste või surmaga.

1) Tööpiirkonna ohutus

a) Hoidke tööpiirkond puhta ja hästi valgustatuna. Korratus ja pimedas tööpiirkonnas juhtub önnetusi sagedamini.
b) Ärge kasutage mootortööriistu plahvatusohtlikus keskkonnas (nt tuleohtliku vedeliku, gaasi või tolmu läheduses). Mootortööriistade tekitatavad sädemed võivad süüdata tolmu või gaasid.
c) Hoidke lapsed ja kõrvalised isikud mootortööriista kasutamise ajal tööpiirkonnast eemal. Tähelepanu hajudes võite kaotada kontrolli tööriista üle.

2) Elektriohutus

a) Mootortööriistade pistikud peavad sobima pistikupesaga. Ärge modifitseerige pistikut mitte mingil viisil. Ärge kasutage maandusega mootortööriistade käitamiseks pistikuadaptreid. Modifitseerimata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
b) Vältige kehalist kokkupuudet maandatud pindadega (nt torud, radiaatorid, elektripliid ja külmikud). Kui teie keha on maandatud, ähvardab teid tavalisest suurem elektrilöögi oht.
c) Vältige mootortööriistade sattumist vihma kätte või märgadesse tingimustesse. Kui mootortööriista sisse satub vett, kaasneb sellega tavalisest suurem elektrilöögi oht.
d) Vältige toote juhtme kahjustusi. Ärge kasutage juhet mootortööriista kandmiseks, tömbamiseks ega pistikupesast eemaldamiseks. Vältige juhtme kokkupuudet kuumuse, öli, teravate servade või liikuvate osadega. Kahjustatud või sassis juhtmetega kaasneb tavalisest suurem elektrilöögi oht.
e) Kui käitate mootortööriista välistingimustes, kasutage välistingimustes kasutamiseks sobivat pikendusjuhet. Välistingimustes kasutamiseks sobiv juhe vähendab elektrilöögi ohtu.

f) Kui mootortööriista käitamine niisketes oludes on vältimatu, kasutage rikkevoolukaitselülitiga kaitstud toiteallikat. Rikkevoolukaitselüliti vähendab elektrilöögi ohtu.

3) Isikukaitse

a) Olge mootortööriista kasutamisel valvas ja ettevaatlik ning kasutage tervet möistust.
Ärge kasutage mootortööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus mootortööriistade kasutamise ajal võib põhjustada raskeid kehavigastusi.
b) Kasutage isikukaitsevahendeid. Kandke silmakaitsevahendeid (nt kaitseprille). Tingimustele vastavaid kaitsevahendeid (nt tolmumaski, libisemiskindlaid turvajalatseid, kiivrit või kuulmiskaitsevahendeid) kasutades vähendate kehavigastuste ohtu.
c) Vältige toote tahtmatut käivitumist. Veenduge, et toote lüliti on väljalülitatud asendis, enne kui ühendate tööriista toiteallika ja/või akukogumiga, tõstate tööriista üles või asute seda kandma. Kui kannate mootortööriista, hoides sõrme samal ajal lülitil, või ühendate sisselülitatud lülitiga mootortööriista toiteallikaga, riskite önnetusega.
d) Enne mootortööriista sisselülitamist eemaldage selle küljest seadistus- või mutrivõtmed. Mootortööriista pöörleva osaga ühendatud (mutri) võti võib põhjustada kehavigastusi.
e) Vältige kūünitamist. Hoidke alati tasakaalu ja kindlustage stabiilne jalgealune. Nõnda säilitate ootamatuste korral mootortööriista üle parema kontrolli.
f) Riietuge vastavalt. Ärge kandke avaraid röivaid ega ehteid. Hoidke juuksed, röivad ja kindad liikuvatest osadest eemal. Avarad röivad, ehted või pikad juuksed võivad liikuvate osade külge takerduda.
g) Kui teil on võimalik ühendada tolmu eemaldus- ja kogumisseadiseid, peate need kindlasti tootega ühendama ja neid nõuetekohaselt kasutama. Tolmukogumisseadiseid kasutades saate vähendada tolmuga kaasnevaid ohte.
h) Ärge laske tööriista sagedasel kasutamisel tekkiva vilumuse tõttu endal hooletuks muutuda ning ärge eirake tööriista ohutuspõhimõtteid. Hooletu tegevus võib põhjustada murdosa sekundi jooksul raske vigastuse.

4) Mootortööriista kasutamine ja korrashoid

a) Ärge kasutage mootortööriista käitades liigset jõudu. Kasutage tööks sobivat mootortööriista. Sobiva mootortööriistaga saate töö tehtud tõhusamalt, ohutumalt ja ootuspärase ajaga.
b) Ärge kasutage mootortööriista, mida ei saa selle lülitist sisse-välja lülitada. Mootortööriist, mida ei saa juhtida lüliti abil, on ohtlik ja vajab remonti.
c) Lahutage pistik toiteallikast ja/või mootortööriist akukogumist, enne kui alustate mootortööriista reguleerimist, tarvikute vahetamist või hoiustamist. Säärased ettevaatusabinõud vähendavad mootortööriista juhusliku käivitumise ohtu.
d) Kui mootortööriist pole hetkel kasutusel, hoiustage seda lastele kättesaamatus kohas ja ärge laske isikutel, kes ei ole kursis mootortööriista kasutamisnõuetega ega ole selle kasutusjuhendit läbi lugenud, seda mootortööriista käitada. Mootortööriist on kogenematu kasutaja käes ohtlik.
e) Hooldage mootortööriistu ja tarvikuid. Veenduge, et mootortööriista liikuvosad on terved, öigel kohal, liiguvad takistusteta ning tööriista talitlus pole muul moel takistatud. Kui märkate kahjustusi, laske mootortööriist enne kasutamist remontida. Paljud önnetused on tingitud mootortööriistade kehvast hooldamisest.
f) Hoidke lõiketööriistad terava ja puhtana. Nõuetekohaselt hooldatud ja vahedate lõiketeradega lõiketööriistad kiiluvad harvem kinni ning neid on lihtsam kontrolli all hoida.
g) Kasutage mootortööriista, tarvikuid ja lõiketerasid jms vastavalt juhistele, vöttes arvesse töötingimusi ja töö iseloomu. Kui te ei kasuta mootortööriista sihtotstarbeliselt, riskite kehavigastuste ja varalise kahjuga.
h) Hoidke käepidemed ja haardepinnad kuivad, puhtad ning öli- ja määrdevabad. Libedate käepidemete ja haardepindade korral pole tööriista käsitsemine ohutu ning võite ootamatus olukorras tööriista üle kontrolli kaotada.

5) Akutööriista kasutamine ja korrashoid

a) Kasutage laadimiseks vaid tootja täpsustatud laadurit. Laadur, mis sobib ühte tüüpi akukogumile, vöib teist tüüpi akukogumiga kasutades pöhjustada tulekahju.
b) Kasutage mootortööriistu ainult koos nendega kasutamiseks ette nähtud akukogumitega. Muid akukogumeid kasutades riskite kehavigastuste ja tulekahjuga.
c) Kui akukogum pole hetkel kasutusel, hoidke see eemal metallesemetest (nt kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest või muudest väikestest metallesemetest), mis võiksid klemmide vahel ühenduse luua. Akuklemme lühistades riskite põletuste või tulekahjuga.
d) Akut väärkasutades vöib sellest välja paiskuda vedelikku: vältige sellega kokkupuudet. Kokkupuute korral loputage kannatada saanud piirkonda veega. Kui vedelik satub silma, pöörduge ka arsti poole.

Akust välja paiskunud vedelik võib põhjustada ärritust või põletusi.

e) Ärge kasutage kahjustatud akukogumit ega tööriista, mis on kahjustatud või mida on modifitseeritud. Kahjustatud või modifitseeritud akud võivad talitleda ettearvamatult, mistõttu riskite tulekahju, plahvatuse või kehavigastustega.
f) Hoidke akukogumit või tööriista eemal tulest ja kõrge temperatuuriga keskkonnast. Tulega kokkupuutel ja temperatuuril üle +130 °C riskite plahvatusega.
g) Järgige köiki laadimisjuhiseid ja ärge laadige akukogumit või tööriista väljaspool kasutusjuhendis täpsustatud temperatuurivahemikku. Valesti või väljaspool täpsustatud temperatuurivahemikku laadides riskite aku kahjustuste ja tulekahjuga.

6) Hooldamine

a) Laske mootortööriista hooldada kvalifitseeritud teenindustöötajal, kes kasutab vaid identseid varuosi. Nõnda kindlustate mootortööriista jätkuva ohutuse.
b) Ärge hooldage kahjustatud akukogumit. Akukogumi hooldamisega tohivad tegeleda vaid tootja või volitatud teenusepakkujad. Kui mõne tööülesande täitmise ajal esineb oht, et kinniti võib kokku puutuda peidetud juhtmestikuga, hoidke mootortööriista vaid isoleeritud haardepindadest. Kui kinniti puutub kokku voolu all oleva juhtmega, võivad mootortööriista katmata metallosad sattuda pinge alla ja anda kasutajale elektrilöögi.

Akupressi kasutamise ettevaatusabinõud

- Täitke tööriista kasutamise ajal järgmisi juhiseid.

Tööriista ettevaatusabinõud

• Ärge käitage tööriista nii, et selle pea on suunatud kõrvaliste isikute poole.
• Kui tööriista on pikema aja vältel hoiustatud temperatuuril 0 °C või alla selle, laske sellel umbes 60 minutit aklimatiseeruda temperatuuril +10 kuni +15 °C. Nõnda kindlustate hüdroõli sujuva voolamise ja tööriista nõuetekohase talitluse.
• Vältige tööriista mahapillamist ja äkkpörutusi. Tööriist sisaldab arvukaid pisikomponente ja täppisosi. Äkkpörutuste korral ei talitle tööriist nõuetekohaselt.
• Vältige tööriista kokkupuudet vee, öli või lahustitega.
• Ärge käitage tööriista, mille pressvorm ja klemm pole paigaldatud.
• Suunake tööriist alati inimestest eemale.
• Vältige tööriista mahapillamist. Tööriista maha pillates riskite hüdraulikaahela kahjustuste ja tööriista väärtalitlusega.
• Hoidke tööriista pea ja liugur prahist puhtad. Kuigi lahustite abil võite puhastada tööriista pead, ei tohi neid kasutada plastkorpusel. Korpuse puhastamiseks kasutage seepi ja vett.

Akukogumi kasutamise ettevaatusabinõud

• Ärge lühistage klemme.
• Vältige akukogumi kokkupuudet vee, öli või orgaaniliste lahustitega.
• Ärge demonteerige ega modifitseerige akukogumit.
• Kui asute akukogumit kõrvaldama, ärge visake seda tulle ega olmejäätmete hulka. (Edendame ringlussevõtmist, vt lk 129.)
• Vältige akukogumi loopimist või mahapillamist.
• Ärge jätke akukogumit kohta, kus temperatuur vöib pikemaks ajaks tõusta vähemalt temperatuurini +40 °C.
• Vältige mustuse või tolmu sattumist aku klemmidele, kuna see võib põhjustada lühise ja rikke. Ärge kasutage akukogumit, kui selle klemmid on roostes.
• Vajaduse korral katkestab spetsiaalne kaitsefunktsioon talitluse, et pikendada akukogumi tööiga. Kui aku jääklaeng on liiga väike, vöib mootor seiskuda ega pruugi käivituda, kui vajutate tööriista toitelülitit. Sel juhul pole põhjuseks mitte rike, vaid hoopis kaitsefunktsioon. Säärases olukorras laadige viivitamatult akut.

Akulaaduri ettevaatusabinõud

• Akulaaduril on märgutuluke (mitmevärviline LED), mis tähistab aku laadimise olekut.
• Vältige mustuse või tolmu sattumist laaduri sisestuspessa, kuna see võib põhjustada lühise ja rikke. Ärge kasutage akulaadurit, kui selle klemmid on roostes.

Sümbolid

Ainult EL-i riikides

Kuna seade sisaldab ohtlikke komponente, võivad elektri- ja elektroonikaseadmete romud, akud ja patareid avaldada kahjulikku mõju keskkonnale ja inimtervisele.

Ärge visake elektri- ja elektroonikaseadmeid või patareisid/akusid ära koos kodumajapidamisjäätmetega!

Vastavalt Euroopa direktiivile, kus käsitletakse elektri- ja elektroonikaseadmete jäätmeid, patareisid ja akusid ning patarei- ja akujäätmeid ning nende ülevõtmist riiklikku õigusesse, tuleb elektroonikaromud, patareid ja akud hoiustada eraldi ning seejärel viia spetsiaalsesse olmejäätmete kogumispunkti, kus järgitakse köiki keskkonnakaitse eeskirju.

Seda nõuet tähistab seadmel leiduv sümbol, millel kujutatakse ratastega prügikonteinerit, millele on rist peale tõmmatud.

AHOIATUS! Kaarülelöögi, elektrilöögi ja varalise kahju ohu vähendamiseks töötage võimaluse korral juhtmetega, mis on pinge alt vabastatud. Tööriist pole isoleeritud. Kui peate töötama pingestatud juhtmetega, veenduge enne töö alustamist, et olete rakendanud köiki nõuetekohaseid ettevaatusabinõusid (mh neid, mis on sätestatud standardis NFPA 70E).

Müra

Standardil EN 62841-1 põhinevad tüüpilised

A-sageduskorrektsooniga mürataseme väärtused on järgmised.

helirôhutase (K = 3 dB (A)): 61,9 dB (A)

helivõimsuse tase (K = 3 dB (A)): 73,1 dB (A)

MÄRKUS. Deklareeritud müraemissiooni väärtus(ed) on möõdetud standardse katsemeetodi põhjal ja neid võib kasutada tööriistade värdlemiseks.

MÄRKUS. Deklareeritud müraemissiooni väärtust/väärtusi võib kasutada ka kokkupuute mõju esialgseks hindamiseks.

HOIATUS!

• Kandke körvakaitsevahendeid.
- Mootortööriista reaalsel kasutamisel tekkiv müraemissioon vöib deklareeritud väärtus(t) est erineda – see söltub tööriista kasutamise viisidest ja suuresti ka sellest, millist detaili töödeldakse.
- Selgitage välja kasutaja ohutuseks vajalikud ohutusmeetmed, mis põhinevad tegelikes kasutustingimustes esinevatel kokkupuuteriskidel (arvestage lisaks aktiivsele käitusajale ka talitlustsükli teisi osi, nt aega, mil tööriist on välja lülitatud ja töötab tühikäigul).

Vibratsioon

Standardi EN 62841-1 põhjal määratud vibratsiooni koguväärtus (kolmeteljelise vektori summa) on järgmine.

Käepide: 0,4 m/s²

määramatus (K): 1,5 m/s²

MÄRKUS. Deklareeritud vibratsiooni koguväärtus(ed) on möödetud standardse katsemeetodi põhjal ja neid võib kasutada tööriistade vördlemiseks.

MÄRKUS. Deklareeritud vibratsiooni koguväärtust/väärtusi vöib kasutada ka kokkupuute möju esialgseks hindamiseks.

HOIATUS!

• Mootortööriista reaalsel kasutamisel tekkiv vibratsioonitugevus vöib deklareeritud väärtus(t) est erineda – see söltub tööriista kasutamise viisidest ja suuresti ka sellest, millist detaili töödeldakse.
• Selgitage välja kasutaja ohutuseks vajalikud ohutusmeetmed, mis pöhinevad tegelikes kasutustingimustes esinevatel kokkupuuteriskidel (arvestage lisaks aktiivsele käitusajale ka talitlustsükli teisi osi, nt aega, mil tööriist on välja lülitatud ja töötab tühikäigul).

Kasutatav akukassett ja laadur

Akukassett BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B

Laadur DC18RC / DC18RD / DC18RE / DC18SD

DC18SE / DC18SF /

DC18SH / DC18WC

• Möningad eespool loetletud akukassetid ja laadurid ei pruugi teie asukohast sõltuvalt saadaval olla.
• Aku laadimiseks lugege läbi akulaaduri kasutusjuhend.

AHOIATUS! Kasutage ainult eespool loetletud akukassette ja laadureid. Muid akukassette ja laadureid kasutades riskite kehavigastuste ja/või tulekahjuga.

Akukasseti tähtsad ohutusjuhised

1. Enne akukasseti kasutamist lugege läbi köik (1) akulaaduri, (2) aku ja (3) akut kasutava toote juhised ja tutvuge nende hoiatusmärgistega.
2. Ärge demonteerige ega muutke akukassetti. Vastasel juhul riskite tulekahju, ülekuumenemise või plahvatusega.
3. Kui toote käitusaeg on märkimisväärselt lühenenud, löpetage viivitamatult selle kasutamine. Vastasel juhul riskite toote ülekuumenemise, plahvatuse ja põletustega.
4. Kui elektrolüüt satub silma, loputage silmi puhta veega ja otsige viivitamatult arstiabi. Vastasel juhul riskite nägemise kaotusega.
5. Ärge lühistage akukassetti.

(1) Ärge puudutage klemme juhtivast materjalist esemega.
(2) Vältige akukasseti hoidmist kohas, kus see võiks kokku puutuda teiste metallesemetega (nt naelte, müntide jms-ga).
(3) Vältige aku kokkupuudet (vihma)veega.

Aku lühis võib põhjustada liigvoolu, ülekuumenemist, põletusi ja isegi läbilöögi.

1. Ärge hoiustage ega kasutage tööriista ja akukassetti kohas, kus temperatuur vöib tõusta üle +50 °C (+122 °F).
2. Ärge põletage akukassetti isegi mitte siis, kui see on parandamatult kahjustatud või täiesti kasutuskõlbmatu. Akukassett võib tules plahvatada.
3. Kaitske akukassetti torgete, lõigete, muljumise, loopimise, mahapillamise ja mehaaniliste löökide eest. Vastasel juhul riskite tulekahju, ülekuumenemise või plahvatusega.
4. Ärge kasutage kahjustatud akut.
5. Toote liitium-ioonakudele kehtivad ohtlikke kaupu reguleerivate õigusaktide nõuded.

Kui kommertstranspordiga tegelevad nt kolmandad isikud / kättetoimetajad, peavad nad järgima toote pakendamise ja sildistamise erinõudeid.

Enne tarnitava toote ettevalmistamist peate nõu pidama ohtlike materjalide eksperdiga. Täitke ka üksikasjalikumaid kohaldatavaid riiklikke õigusnorme.

Katke katmata kontaktid (teibi vms-ga) ja pakendage aku nii, et see ei saaks pakendis ringi loksuda.

1. Akukassetti eemaldades lahutage see esmalt tööriista küljest ning körvaldage akukassett ohutus kohas. Järgige akut körvaldades köiki kehtivaid kohalikke eeskirju.
2. Kasutage akusid ainult koos Makita täpsustatud toodetega. Ühendades aku möne sobimatu tootega, riskite tulekahju, ülekuumenemise, plahvatuse või elektrolüüdi lekkega.
3. Kui tööriista ei kasutata pikemat aega, tuleb aku tööriista küljest eemaldada.
4. Akukassett võib kasutamise ajal ja pärast seda olla nii kuum, et tekitab (madalatemperatuurilisi) põletusi. Olge kuuma akukasseti käsitsemisel tähelepanelik.
5. Ärge puudutage vahetult pärast tööriista kasutamist selle klemme, kuna need võivad olla piisavalt kuumad, et põhjustada põletusi.
6. Vältige laastukeste, tolmu või mulla sattumist akukasseti klemmidele, avadesse ja õnarustesse. Vastasel juhul riskite tööriista või akukasseti kuumenemise, süttimise, plahvatuse või rikke ning põletuste või muude kehavigastustega.
7. Akukassetti võib kõrgepingeliinide lähedal kasutada vaid siis, kui akukassett on selleks ette nähtud. Vastasel juhul riskite tööriista või aku rikke või läbilöögiga.
8. Hoidke akut lastele kättesaamatus kohas.

- Kasutage ainult Makita originaalakusid.

Järeletehtud Makita akusid või modifitseeritud akusid kasutades riskite aku plahvatuse, tulekahju, kehavigastuste ja varalise kahjuga. Lisaks kaotab Makita tööriistale ja laadurile väljastatud Makita garantii sel juhul kehtivuse.

Aku max tööea tagamise soovitusi

1. Laadige akukassetti enne, kui see saab täiesti tühjaks. Kui märkate tööriista võimsuskadu, lõpetage tööriista kasutamine ja laadige akukassetti.
2. Ärge laadige täielikult laetud akukassetti. Ülelaadimine lühendab aku tööiga.
3. Laadige akukassetti toatemperatuuril +10 kuni +40 °C (+50 kuni +104 °F). Laske kuumal akukassetil enne laadimist jahtuda.
4. Kui akukassett pole kasutusel, lahutage see tööriistast või laadurist.
5. Laadige akukassetti, kui te ei kavatse seda kasutada pikema perioodi vältel (üle kuue kuu).

1 Tripp 5 Lukustatav päästik
2 Pea 6 Hooldamiseks (ärge eemaldage katet)
3 Vabastusnupp 7 Automaattagastuse funktsioon (vt Ik 130)
4 LED-töötuli

Aku

Aku

• Ostu hetkel võib akukaitsefunktsioon olla aktiveeritud, kuna akut ei laeta piisavalt. (Olge ettevaatlik, sest toode võib lüliiti vajutamisel tööle hakata.) Enne kasutamist laadige akut õigesti kiirlaadijaga.
• Kui te toodet ei kasuta, kinnitage akukate. See kaitseb akut vee ja tolmu eest.
• Kui te ei kasuta toodet pikka aega, hoiustage seda eemaldatud akuga.

Aku eluea pikendamiseks

• Kui tunnete, et tööriista jõud on vähenenud, lõpetage kasutamine ja laadige akut.
• Ärge laadige akut, kui see on täiesti tühjaks saanud.
• Laadige akut keskkonnatemperatuuri vahemikus +10–+40 °C.
• Kui aku muutub kohe pärast kasutamist kuumaks, soovitame asetada selle laadijasse jahtuma ja laadima.
• Kui liitiumioonakut ei kasutata pikka aega (vähemalt 6 kuud), soovitame akut laadida ja seejärel hoiule panna.

Akude jäätmekäitlus

- Kasutatud akud kogutakse ringlussevõtuks kokku. Viige aku kauplusesse, kust te toote ostsite, või Makita müügiesindusse.

Li-ion

Liitiumioonaku ringlussevõtt

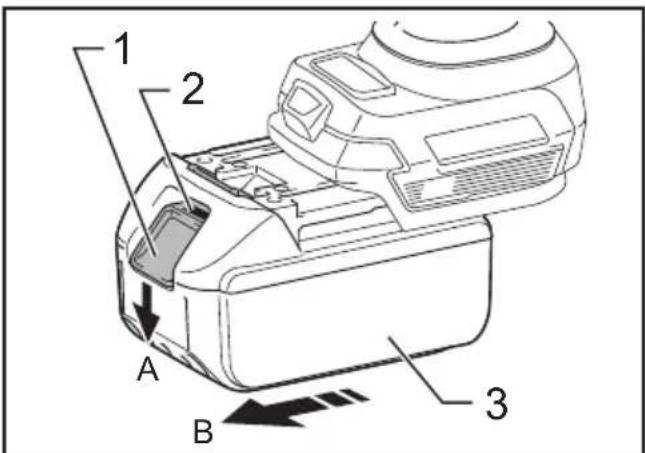

Aku paigaldamine ja eemaldamine

HOIATUS!

Sisestage aku korralikult tootesse. Kui nupu kohal olev punane osa on näha, ei ole aku täiesti kohal. Sisestage aku kindlalt, kuni punast osa pole näha.

- Kui akut ei sisestata piisavalt, võib see lahti tulla ja õnnetuse põhjustada.

• Aku eemaldamiseks tootest A. hoidke aku esiküljel olevat nuppu all ja B. lükake aku välja.
• Aku paigaldamisel joondage aku tootes olevate soontega ja sisestage seejärel täielikult vastupidises järjekorras. Kui nupu kohal olev punane osa on sellel ajal näha, ei ole aku täiesti kohal. Sisestage aku täielikult, kuni punast osa pole näha.

1 2 A B 3

▶ 1. Nupp 2. Punane osa 3. Aku

Aku jääkmahutavuse märguanne

Ainult näidikuga akukassettidel

▶ 1. Märgutuled 2. Kontrollnupp

Aku jääkmahutavuse vaatamiseks vajutage akukassetil olevat kontrollnuppu. Märgutuled süttivad möneks sekundiks.

Märgutuled			Jääkmahutavus
Pöleb Väljas Vilgub
			75% kuni100%
			50% kuni75%
			25% kuni50%
			0% kuni 25%
			Laadige akut.
			Akus võib olla rike.

MÄRKUS. Sõltuvalt kasutustingimustest ja keskkonnatemperatuurist võib näidik tegelikust mahutavusest veidi erineda.

MÄRKUS. Kui akukaitsesüsteem töötab, siis esimene (kõige vasakpoolsem) märgutuli vilgub.

Kasutatav survevahemik

Akupress DTC301	DTC302
Kasutatavsurvevahemik	6 kuni 400 mm ^2

Tehnilised andmed

Akupress DTC301	DTC302
Nimivõimsus 120	kN
Õlipaagi maht 180	ml
Elektrimootor Alalisvoolumootor
Mõõtmed (mm) 4	15 × 289 × 92 (S × K × L)	437 × 287 × 92 (S × K × L)
Mass 6,8 kuni 7,1	kg 7,5 kuni 7,8 kg

Kaal võib erineda olenevalt lisaseadis(t)est, kaasa arvatud akukassetist. Kergeim ja raskeim kombinatsioon on toodud tabelis.

Tööriista kasutamine

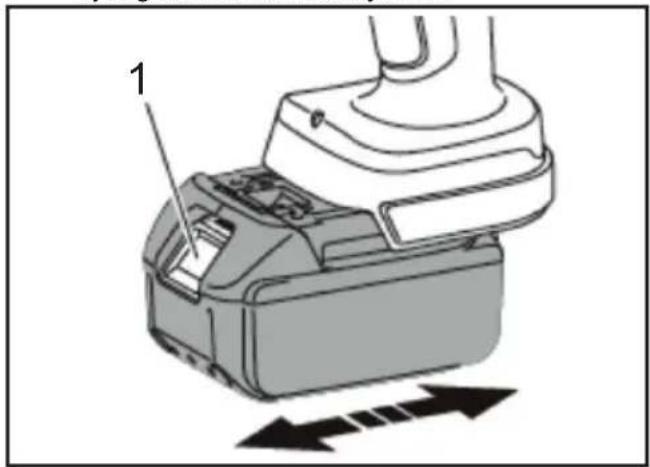

Akukogumi ühendamine

1. Vajutage riiv alla ja tömmake akukogum samal ajal välja. Akukogumi vahetamiseks suruge uus aku kindlalt pesasse.
2. Pärast akukogumi ühendamist veenduge, et see on kindlalt paigal, tömmates seda ettevaatlikult. Ärge vajutage aku tömbamise ajal riivi.

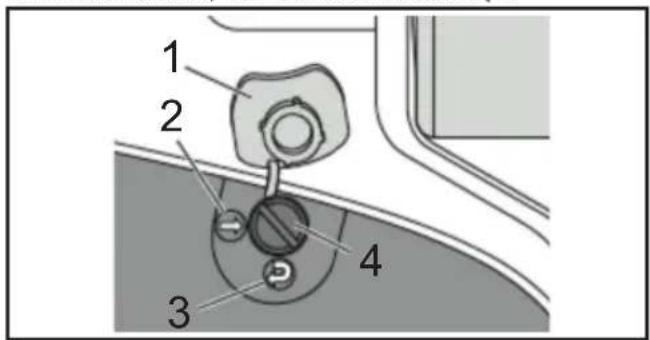

Automaattagastuse/käsitagastuse valimine

Automaattagastuse funktsioon tagastab liuguri pärast pressimise löpetamist automaatselt algasendisse.

Automaattagastuse funktsioon on tarnimise hetkel sisse lülitatud asendis.

Kui soovite aktiveerida käsitagastuse funktsiooni, eemaldage kate ja muutke soone suunda →, kasutades selleks lapikotsalist kruvikeerajat. Kui soovite funktsiooni taas sisse lülitada, keerake soon suunda

1 2 3 4

▶ 1. Kate 2. Väljas 3. Sees 4. Soon

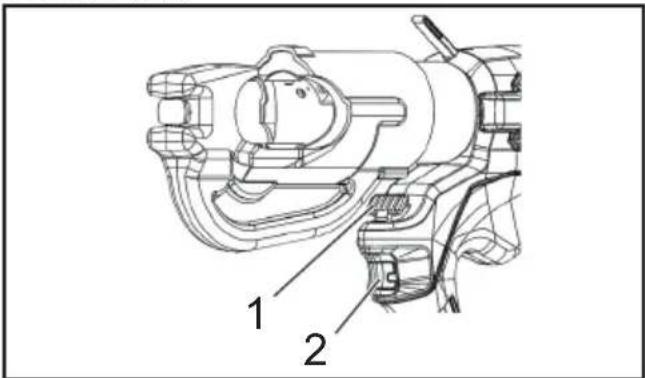

Päästik ja vabastusnupp

Kui vajutate päästikut, liigub liugur edasi.

Vajutage päästikut, kuni see saavutab määratud koormuse.

Seejärel tagastub liugur automaatselt algasendisse.

Kui soovite liuguri seisata mingis kindlas asendis, vajutage korraks päästikut (automaattagastuse funktsioon).

Kui soovite liuguri tagastada käsitsi, vajutage vabastusnuppu. Liugur liigub tagasi, kuni hoiate all vabastusnuppu (käsi- ja automaattagastuse režiim). Toitelülitit vajutades käivitatakse tööriista mootor ja tõstetakse kolbi.

▶ 1. Vabastusnupp 2. Päästik

Pressimistoimingud

1. Valige kasutatava klemmi ja kaabliga sobiv pressvorm.

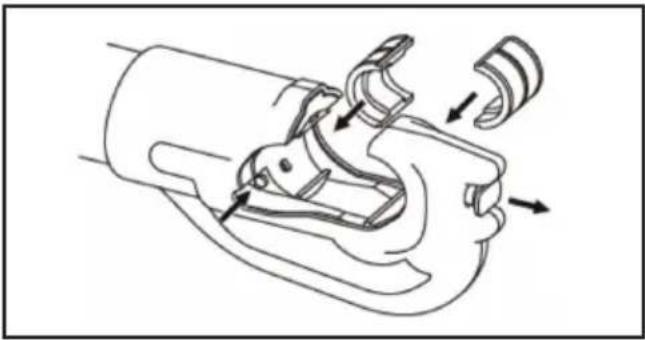

2. Vajutage liuguri edasiliigutamiseks päästikut, kuni pääsete ligi pressvormi vabastustihvtile. Vajutage alla liuguril paiknev pressvormi vabastustihvt ja libistage pressvormi esimene pool oma kohale.

3. Töstke C-kujulise pea kohal asuvat pressvormi vabastusnuppu ja libistage pressvormi teine pool oma kohale.

4. Paigutage klemm pressvormi kahe poole vahele ja vajutage klemmi paigalhoidmiseks päästikut.

5. Sisestage kaabel täielikult klemmi sisemusse ja vajutage päästikut, kuni klemm on täielikult kokku pressitud.

6. Jätkake päästiku vajutamist. Liugur tagastub automaatselt algasendisse (automaattagastuse funktsioon).

7. Eemaldage klemm tööriista küljest.

8. Laske tööriistal pärast 5-minutilist kasutamist 30 minutit taastuda. Kui tööriista kasutatakse järjest üle 5 minuti, põleb mootor läbi.

Mootori kaitsmiseks vältige tööriista kasutamist siis, kui suure kuumuse hoiatusala kuumeneb.

Tööriista riputusrõngaste külge ühendatud ölarihm võimaldab teil tööriista mugavalt kaasas kanda.

AHOIATUS!

- Eemaldage ölarihm alati tööriista küljest, enne kui sellega töötama asute. Vastasel juhul võite kaotada tasakaalu ja riskite önnetusega.

- Kasutage ainult selle tööriistaga tarvitamiseks ette nähtud ölarihma. Veenduge, et ölarihm on kindlalt tööriista külge kinnitatud, kui tööriista ölal kannate.

- Enne ölarihma kasutamist kontrollige põhjalikult, et ölarihm ja riputusrõngad pole kahjustatud, pragunenud ega moonutunud. Kui märkate kahjustusi, lõpetage ölarihma kasutamine ja viige see Makita volitatud teeninduskeskusesse parandusse.

Hooldamine/kontrollimine

- Tööriista hea seisukorra tagamiseks tuleb seda iga päev hooldada.

- Liikuvosade sujuva talitluse tagamiseks ja rooste vältimiseks ärge hoiustage tööriista niiskes keskkonnas.

- Kui tööriista on kasutatud üle 10 000 korra ja see saab kahjustada tavatalitluse käigus, on selle tööiga löppenud.

Ärge kasutage tööriista isegi mitte pärast seda, kui asendasite kahjustatud osa.

- Kui mõni polümeerosa määrdub, pühkige see puhtaks seebivees niisutatud lapiga.

- Kui akukogumit hoiustatakse eraldi, katke selle klemmid lühise vältimiseks spetsiaalse tarvikuga (klemmikate).

- Tööriista jõudlus võib selle osade või hüdroõli seisundi halvenemise tõttu väheneda.

Kui soovite, et teie tööriist peaks vastu kuni tööea löpuni, laske seda hooldada iga kahe aasta tagant (ärge unustage akut laadida). Lisateavet saate volitatud teeninduskeskusest.
