BRUKSANVISNING DTC301 MAKITA

Sørg for at overholde følgende

5) Brug og vedligeholdelse af batteridrevet maskine

Dele og standardtilbehør

DTC301/DTC302

Akku krympeværktøj

Takiti [Anden side] 3 4 5 6 7 1 2 3 1 Krympevarktbj

3 5

Insamling av batterier

Montering av batteripaketet

ADVARSEL: Les og forstå alle instruksjonene og sikkerhetsinformasjonen i denne brukerhåndboken og truksjonene. Bruk til utilsiktede formål kan føre til alvorlig personskade eller død.

• Takk for at du kjøpte vårt batteridrevne krympeverktøy!
• Les denne bruksanvisningen grundig og nøye før du prøver å bruke utstyret. Etter å ha lest denne bruksanvisningen må du oppbevare den på et lett tilgjengelig sted.

Forholdsregler for større sikkerhet

Følgende er ting du bør ta hensyn til for å forhindre personskader og materielle skader.

ADVARSEL: Brukeren kan bli drept eller alvorliget det hvis dette produktet brukes feil.

a) Hold arbeidsområdet rent og godt opplyst. Rotete eller mørke områder fører lett til ulykker.
b) Ikke bruk elektroverktøy i eksplosive atmosfærer, for eksempel i nærheten av brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan antenne støv eller gasser.
c) Hold barn og tilskuere unna mens du bruker et elektroverktøy. Ting som avleder oppmerksomheten, kan føre til at du mister kontrollen.

2) El-sikkerhet

a) Støpselet til elektroverktøyet må passe til stikkontakten. Støpselet må aldri endres eller modifiseres på noen måte. Ikke bruk adapterstøpsler til jordede elektriske verktøy. Ikke-modifiserte støpsler og passende stikkontakter reduserer risikoen for elektrisk støt.
b) Unngå kroppskontakt med jordede overflater, som rør, radiatorer, komfyrer og kjøleskap. Det er økt risiko for elektrisk støt hvis kroppen din er jordet.
c) Ikke utsett elektroverktøy for regn eller fuktighet. Hvis det kommer vann inn i et elektroverktøy, øker risikoen for elektrisk støt.
d) Ikke utsett strømkabelen for feilaktige belastninger. Kabelen må aldri brukes til å bære, trekke eller koble fra det elektriske verktøyet. Hold strømkabelen unna varme, olje, skarpe kanter og bevegelige deler. ∅delagte eller sammenfiltrede kabler øker risikoen for elektriske støt.
e) Når du bruker et elektroverktøy utendørs, må du bruke en skjøteledning som er egnet for utendørs bruk. Bruk av en kabel som er egnet for utendørs bruk, reduserer risikoen for elektrisk støt.
f) Hvis det ikke er mulig å unngå å bruke et elektroverktøy på et fuktig sted, bruk en strømforsyning som er beskyttet med en jordfeilbryter (RCD). Bruk av en jordfeilbryter reduserer risikoen for elektrisk støt.

3) Personlig sikkerhet

a) Vær oppmerksom, pass på hva du gjør og bruk sunn fornuft når du bruker et elektroverktøy.
Ikke bruk elektroverktøy når du er trøtt eller påvirket av narkotika, alkohol eller medisiner. Et øyeblikks uoppmerksomhet kan være nok til å forårsake alvorlige helseskader.
b) Bruk personlig verneutstyr. Bruk alltid øyevern. Verneutstyr som for eksempel støvmaske, sklisikre vernesko, hjelm og hørselsvern reduserer faren for personskader når det brukes riktig.
c) Forhindre utilsiktet start. Pass på at bryteren er i av-stilling før du kobler verktøyet til et strømuttak og/eller batteri, og før du tar det opp eller begynner å bære det. Å bære elektroverktøy med fingeren på bryteren eller å koble strømmen til elektroverktøy som har bryteren i på-stilling, er som å be om en ulykke.
d) Fjern justeringsnøkkel eller skiftenøkkel før du slår på elektroverktøyet. En fastnøkkel eller sekskantnøkkel som glemmes på en roterende del av elektroverktøyet, kan forårsake personskader.
e) Ikke strekk deg for langt. Pass på alltid å stå støtt og ha godt fotfeste. På denne måten får du bedre kontroll over det elektriske verktøyet i uventede situasjoner.
f) Kle deg riktig. Ikke bruk løse klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan bli hengende fast i bevegelige deler.
g) Hvis det er utstyr for tilkobling av støvavsug og oppsamlingsanlegg, sørg for at disse er tilkoblet og riktig brukt. Bruk av støvoppsamling kan redusere støvrelaterte farer.
h) Ikke la fortrolighet oppnådd etter hyppig bruk av verktøy gjøre at du blir nonsjalant og ignorerer sikkerhetsprinsippene for verktøyet. En skjødesløs handling kan føre til alvorlig skade på en brøkdel av et sekund.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke bruk makt på elektroverktøyet. Bruk riktig elektroverktøy til det aktuelle bruksområdet. Riktig elektroverktøy gjør jobben bedre og sikrere i den hastigheten det er beregnet for.
b) Ikke bruk elektroverktøyet hvis bryteren ikke slår det av og på. Et hvilket som helst elektrisk verktøy som ikke kan kontrolleres med bryteren, er farlig og må repareres.

c) Trekk støpselet ut av strømkilden og/ eller koble batteriet fra elektroverktøyet før du foretar justeringer, bytter tilbehør eller legger elektroverktøyet til oppbevaring. Slike forebyggende sikkerhetstiltak reduserer risikoen for utilsiktet start av elektroverktøyet.

d) Oppbevar inaktivt elektroverktøy utilgjengelig for barn, og ikke la personer som ikke er kjent med elektroverktøyet eller disse instruksjonene bruke elektroverktøyet. Elektroverktøy er farlige i hendene til uøvde brukere.

e) Vedlikehold elektroverktøy og tilbehør. Kontroller om deler av verktøyet er dårlig tilpasset hverandre, om bevegelige deler sitter fast, om noen deler er brukket, eller om andre omstendigheter vil kunne påvirke bruken av elektroverktøyet. Hvis det elektriske verktøyet er skadet, må det repareres før bruk. Mange ulykker skyldes dårlig vedlikeholdt elektrisk verktøy.

f) Hold skjæreverktøy skarpe og rene. Korrekt vedlikeholdt skjæreverktøy med skarpe skjarekanter har mindre risiko for å sette seg fast og er enklere å kontrollere.

g) Bruk elektroverktøyet, tilbehøret og verktøybits osv. i samsvar med disse instruksjonene, og ta hensyn til arbeidsforholdene og arbeidet som skal utføres.

Bruk av elektroverktøyet til andre arbeidsoperasjoner enn det som er tiltenkt, kan føre til farlige situasjoner.

h) Hold håndtak og gripeflater tørre, rene og fri for olje og fett. Glatte håndtak og gripeflater gjør det umulig å håndtere og kontrollere verktøyet på en sikker måte i uventede situasjoner.

5) Bruk og stell av batteriverktøy

a) Lad kun opp med den laderen som er spesifisert av produsenten. En lader som passer til én batteritype, kan være brannfarlig når den brukes med en annen batteritype.

b) Bruk elektroverktøy kun med spesifikt angitte batterier. Hvis det brukes et hvilket som helst annet batteri, kan det utgjøre en fare for personskader og brann.

c) Når batteriet ikke er i bruk, må du holde det unna metallgjenstander som binders, mynter, nøkler, spiker, skruer og andre små metallgjenstander som kan kortslutte de to polene. Hvis batteripolene kortsluttes, kan du få brannsår, eller det kan begynne å brenne.

d) Hvis batteriet utsettes for hardhendt bruk, kan væske komme til å sprute fra batteriet. Unngå kontakt med væsken. Hvis du kommer i kontakt med batterivæske, må du skylle med vann. Hvis du får batterivæske i øynene, må du i tillegg oppsøke lege.

Væske fra batteriet kan forårsake irritasjon eller forbrenninger.

e) Ikke bruk et batteri eller et verktøy som er skadet eller modifisert. Skadede eller modifiserte batterier kan være uforutsigbare og utgjøre brann-, eksplosjons- eller helsefare.

f) Ikke utsett et batteri eller et verktøy for ild eller svært høye temperaturer. Eksponering for brann eller temperaturer over 130 °C kan forårsake en eksplosjon.

g) Følg alle ladeinstruksjoner og ikke lad batteriet eller verktøyet utenfor temperaturområdet som er angitt i instruksjonene. Feil lading eller lading ved temperaturer utenfor det angitte området kan skade batteriet og øke risikoen for brann.

6) Service

a) Få utført service på elektroverktøyet ditt av en kvalifisert reparatør som kun bruker originale reservedeler. Dette sikrer at det fortsatt vil være trygt å bruke elektroverktøyet.

b) Utfør aldri service på skadede batterier. Service på batterier skal kun utføres av produsenten eller autoriserte tjenesteleverandører. Hold elektroverktøyet i de isolerte gripeflatene når du utfører en operasjon der festet kan komme i kontakt med skjulte ledninger. Festemidler som kommer i kontakt med en strømførende ledning, kan gjøre uisolerte metalldeler på elektroverktøyet strømførende og gi brukeren elektrisk støt.

Forholdsregler ved bruk av det batteridrevne krympeverktøyet

- Når du bruker dette verktøyet, må du følge instruksjonene som vist nedenfor:

Forholdsregler for verktøyet

• Bruk aldri verktøyet mens hodet peker på personer i nærheten.
• Når verktøyet har vært lagret over lengre tid ved en temperatur på 0 °C eller mindre, la det stå ved en temperatur på 10 °C til 15 °C i ca. 60 minutter. Dette for å sikre jevn flyt av hydraulikkolje og at verktøyet fungerer som det skal.
• Ikke slipp verktøyet eller utsett det for plutselige slag. Dette verktøyet inneholder mange små komponenter og presisjonsdeler. Verktøyet vil ikke fungere som det skal hvis det utsettes for plutselige slag.
• Ikke utsett verktøyet for vann, olje eller løsemidler.
• Bruk aldri verktøyet uten former og uten at en kontakt er på plass.
• Pek alltid verktøyet bort fra andre mennesker.
• Ikke la verktøyet falle ned. Hvis du mister verktøyet, kan det skade hydraulikkretsen og føre til at verktøyet ikke fungerer som det skal.
• Hold hodet og rammen ren og fri for rusk. Løsemidler kan brukes til å rengjøre hodet, men bør ikke brukes på plasthuset. Bruk såpe og vann for å rengjøre dette.

Forholdsregler ved bruk av batteriet

• Polene skal aldri kortsluttes.
- Hold batteriet unna vann, olje eller organiske løsemidler.
- Ikke ta fra hverandre eller modifiser batteriet.
- Hvis batteriet kastes, må du ikke utsette det for flammer eller kaste det som vanlig avfall. (Vi fremmer resirkulering.) (se side 89)
- Ikke kast batteriet, og ikke la batteriet falle ned.
- Ikke la batteriet stå på et sted der temperaturen er 40 °C eller høyere over lengre tid.
- Ikke kortslutt batteriet ved å plassere smuss eller støv på polen, da dette vil føre til funksjonsfeil. Hvis terminalen er korrodert, må du ikke bruke batteriet.
- Batteriet er utstyrt med en beskyttelsesfunksjon som stopper utgangen, for å forlenge levetiden til batteriet. Motoren kan stoppe når det gjenværende batterinivået er lavt, selv om startbryteren trykkes inn under bruk av dette verktøyet. Imidlertid er dette fenomenet ikke forårsaket av en funksjonsfeil, men av beskyttelsesfunksjonen. I slike tilfeller må du umiddelbart lade batteriet.

Forholdsregler for batteriladeren

• Denne batteriladeren har en indikatorlampe (flerfarget LED) for å vise batteriets ladetilstand.
• Ikke kortslutt laderen ved å plassere smuss eller støv i innsettingssporet, da dette vil føre til funksjonsfeil. Hvis metallkontakten er korrodert, må du ikke bruke batteriladeren.

Symboler

Kun for EU-land

Ettersom elektrisk og elektronisk utstyr inneholder farlige komponenter, kan kasserte elektriske og elektroniske enheter, akkumulatorer og batterier virke negativt inn på miljøet og menneskers helse.

Ikke kast elektriske og elektroniske apparater eller batterier sammen med husholdningsavfallet!

I samsvar med EU-direktivet om avfall fra elektriske og elektroniske produkter (WEEE-direktivet) og om akkumulatorer og batterier og om kasserte akkumulatorer og batterier, samt innfasingen av direktivet i nasjonal lovgivning, skal kasserte elektriske og elektroniske produkter, batterier og akkumulatorer oppbevares separat og leveres til et eget innsamlingssted for kommunalt avfall, som drives i henhold til forurensningsloven og ev. andre relevante lover og regler.

Dette vises med et symbol i form av en overkrysset søppelkasse, som er plassert på utstyret.

ADVARSEL: For å redusere risikoen for at det skal oppstå en lysbue, for elektrisk støt eller for materielle skader, må du jobbe på strømløse ledninger når det er mulig. Verktøyet er ikke isolert. Skulle det være nødvendig å arbeide på strømførende ledninger, må du først ta alle nødvendige forholdsregler, inkludert de som finnes i NFPA 70E.

Støy

Lydtrykknivå (K=3 dB (A)): 61,9 dB (A)

Lydeffektnivå (K=3 dB (A)): 73,1 dB (Å)

MERK: Den eller de angitte verdiene for støyemisjonen er blitt målt i samsvar med standardtestmetoden og kan brukes til å sammenlikne et verktøy med et annet.

MERK: Den eller de angitte verdiene for støyemisjonen kan også brukes til en foreløpig vurdering av eksponeringen.

ADVARSEL:

• Bruk hørselvern.
• Støyemisjonen ved faktisk bruk av elektroverktøyet kan avvike fra de oppgitte verdiene, avhengig av hvordan verktøyet brukes og spesielt av hva slags arbeidsemne som behandles.
• Sørg for å identifisere sikkerhetstiltak som er basert på et estimat av eksponeringen under de faktiske bruksforholdene (idet det tas hensynt til alle deler av driftssyklusen, dvs. hvor lenge verktøyet er slått av, hvor lenge det går på tomgang og hvor lenge startbryteren faktisk holdes trykket), for å beskytte brukeren.

Vibrasjoner

Den totale vibrasjonsverdien (den tri-aksiale vektorsummen) bestemt i henhold til EN62841-1:

MERK: Den eller de oppgitte totale vibrasjonsverdiene er målt i samsvar med en standard testmetode og kan brukes til å sammenligne ett verktøy med et annet.

MERK: Den eller de oppgitte totale vibrasjonsverdiene kan også brukes i en foreløpig vurdering av eksponeringen.

ADVARSEL:

• Vibrasjonene som avgis under faktisk bruk av elektroverktøyet kan avvike fra den eller de oppgitte verdiene, avhengig av måten verktøyet brukes på, og særlig av hva slags arbeidsstykke som behandles.
• Sørg for å identifisere sikkerhetstiltak som er basert på et estimat av eksponeringen under de faktiske bruksforholdene (idet det tas hensynt til alle deler av driftssyklusen, dvs. hvor lenge verktøyet er slått av, hvor lenge det går på tomgang og hvor lenge startbryteren faktisk holdes trykket), for å beskytte brukeren.

Gjeldende batteri og lader

Batteri BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B

Lader DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /

DC18SH / DC18WC

• Noen av batteriene og laderne som er oppført ovenfor, er kanskje ikke tilgjengelige, avhengig av hvor du bor.
• For å lade batteriet må du lese bruksanvisningen for batteriladeren.

ADVARSEL: Bruk kun batterier og ladere som er oppført ovenfor. Bruk av andre batterier og ladere kan årsake personskade og/eller brann.

Viktige sikkerhetsinstruksjoner for batteriet

1. Før du begynner å bruke batteriet, må du lese alle anvisninger og forsiktighetsregler på (1) batteriladeren, (2) batteriet og (3) det produktet batteriet skal brukes i.
2. Ikke ta fra hverandre eller fikle med batteriet. Det kan føre til brann, sterk varme eller eksplosjon.
3. Hvis driftstiden er blitt vesentlig kortere, må du omgående slutte å bruke produktet. Hvis ikke, kan resultatet bli overoppheting, mulige forbrenninger eller til og med en eksplosjon.
4. Hvis du får elektrolytt i øynene, må du skylle dem med store mengder rennende vann og oppsøke lege med én gang. Denne typen uhell kan føre til varig blindhet.
5. Ikke kortslutt batteriet:
   (1) Ikke berør batteripolene med ledende materialer.
   (2) Unngå å oppbevare batteriet i en beholder sammen med andre metallgjenstander som spiker, mynter osv.
   (3) Ikke utsett batteriet for vann eller regn.
   En kortslutning av batteriet kan føre til et kraftig strømstøt, overoppvarming, mulige forbrenninger og til at batteriet går i stykker.
6. Ikke oppbevar eller bruk verktøyet og batteriet på steder der temperaturen kan nå eller overstige 50 °C (122 °F).
7. Ikke sett fyr på batteriet, ikke engang om det er sterkt skadet eller helt utslitt. Batteriet kan eksplodere hvis det begynner å brenne.
8. Ikke spikre, kutt, knus, kast eller slipp batteriet, og ikke la harde gjenstander treffe batteriet. Slik atferd kan føre til brann, overoppvarming eller eksplosjon.

9. Må ikke brukes med ødelagt batteri.

10. Litium-ion-batteriene i enheten omfattes av lovens bestemmelser om farlig gods.

Ved kommersiell transport, for eksempel av tredjepart, speditører, må spesielle krav til emballasje og merking overholdes.

For klargjøring av varen som sendes, er det nødvendig å konsultere en ekspert angående farlig materiale. Du må også følge nasjonale bestemmelser, som kan være mer detaljerte.

Teip over eller dekk til åpne kontakter og pakk batteriet på en slik måte at det ikke kan bevege seg rundt i emballasjen.

1. Når du skal kassere batteriet, må du fjerne det fra verktøyet og kassere det på et trygt sted. Følg lokale bestemmelser om kassering av batterier.

2. Batteriene skal kun brukes til produkter som er spesifisert av Makita. Hvis batteriene installeres i produkter de ikke er kompatible med, kan det føre til brann, for kraftig varmeutvikling, eksplosjon eller elektrolyttlekkasje.

3. Hvis verktøyet ikke skal brukes på lengre tid, må batteriet tas ut av verktøyet.

4. Under og etter bruk kan batteriet bli varmt, noe som kan forårsake forbrenninger eller lavtemperatur-forbrenninger. Vær oppmerksom ved håndtering av varme batterier.

5. Ikke berør terminalen på verktøyet umiddelbart etter bruk, da den kan bli varm nok til å forårsake forbrenninger.

6. Ikke la spon, støv eller jord sette seg fast i polene, hullene og sporene på batteriet. Det kan forårsake oppvarming, brann, sprekker i eller funksjonsfeil på verktøyet eller batteriet, noe som kan føre til forbrenninger eller personskade.

7. Med mindre verktøyet støtter bruk i nærheten av elektriske høyspentkabler, skal batteriet ikke brukes i nærheten av elektriske høyspentkabler. Det kan føre til funksjonsfeil eller sammenbrudd av verktøyet eller batteriet.

8. Hold batteriet unna barn.

TA VARE PÅ DISSE INSTRUKSJONENE.

⚠FORSIKTIG:

- Bruk bare ekte batterier fra Makita.

Bruk av uekte Makita-batterier, eller batterier som er blitt endret, kan resultere i at batteriet sprekker og forårsaker brann, personskader og materielle skader. Det vil også føre til at garantien fra Makita på Makita-verktøyet og laderen blir ugyldig.

Tips for å opprettholde maksimal batterilevetid

1. Lad batteriet før det er helt utladet. Hold alltid opp å bruke produktet når du merker at det er lite strøm på batteriet. Sett batteriet til lading.
2. Et helt oppladet batteri må aldri settes til ny lading. Overopplading forkorter batteriets levetid.
3. Lad batteriet ved romtemperatur ved 10 °C–40 °C (50 °F–104 °F). Hvis batteriet er varmt, må det avkjøles før lading.
4. Når du ikke skal bruke batteriet på en stund, bør du fjerne det fra verktøyet eller laderen.
5. Lad batteriet hvis du ikke skal bruke det på lengre tid (mer enn seks måneder).

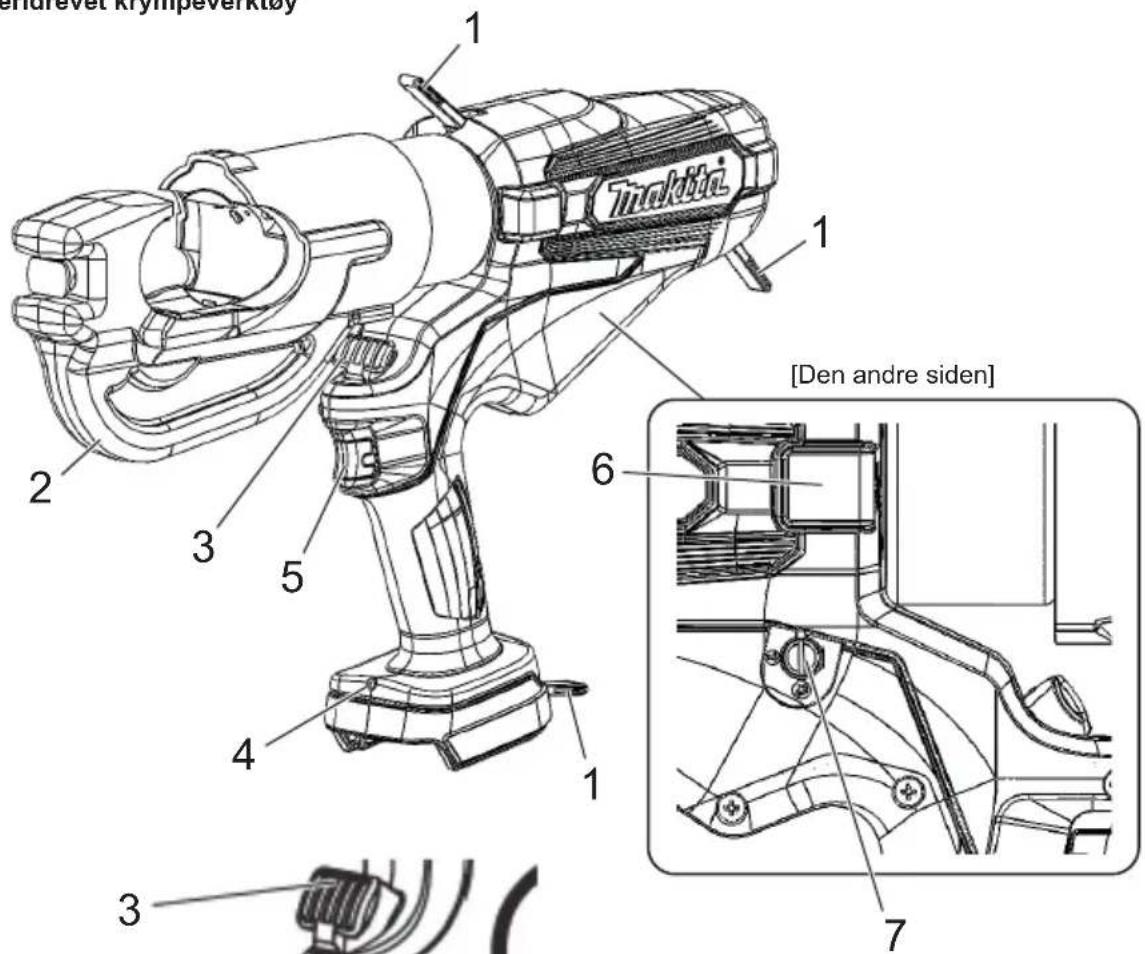

Deler og standard tilbehør

DTC301/DTC302

Batteridrevet krympeverktøy

Makitik 1 2 3 4 5 6 Den andre siden 7

3 5

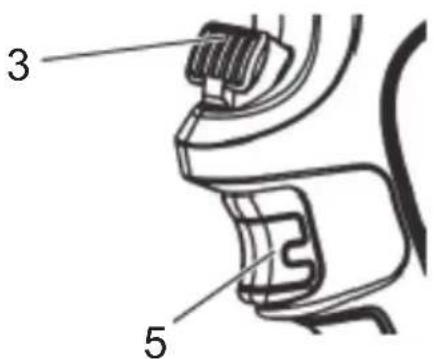

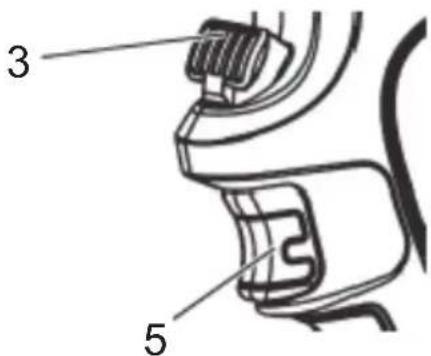

1 Stropp 5 Startbryter med lås
2 Hode 6 For service (Ikke fjern dekselet.)
3 Utløserknapp 7 Automatisk tilbaketrekkingsfunksjon (se side	90.)
4 LED arbeidslys

Batteri

Batteri

• Det kan hende at batteribeskyttelsesfunksjonen er aktivert på kjøpstidspunktet fordi batteriet ikke er tilstrekkelig ladet. (Vær forsiktig, for dette produktet kan starte hvis du betjener bryteren.) Lad batteriet riktig med hurtigladeren før bruk.
• Sett på batteridekselet når produktet ikke er i bruk. Det vil hjelpe med å beskytte batteriet mot vann og støv.
• Hvis produktet ikke skal brukes på lang tid, må det oppbevares med batteriet fjernet.

∅ke batteriets levetid

• Når du merker at kraften til verktøyet er svekket, må du stanse bruken og lade batteriet.
• Ikke lad et batteri som er helt oppladet.
• Lad batteriet i en omgivelsestemperatur i området 10 °C til 40 °C.
• Når batteriet har blitt varmt, for eksempel like etter bruk, anbefaler vi at du setter det i laderen for å kjøle det av og lade det.
• Når et litiumion-batteri ikke skal brukes på lang tid (minst seks måneder), anbefaler vi å lade det og deretter sette det til oppbevaring.

Batteriinnsamling

- Brukte batterier samles inn til resirkulering. Ta batteriet med til butikken der du kjøpte produktet eller til et Makita-salgskontor.

Li-ion

Resirkuler litiumion- batteriet

Løsne og feste batteriet

ADVARSEL:

Sett batteriet ordentlig inn i produktet. Hvis den røde delen øverst på knappen er synlig, er ikke batteriet helt låst på plass. Sett batteriet godt inn til ikke noe av den røde delen kan ses.

- Hvis ikke batteriet settes tilstrekkelig inn, kan det løsne og forårsake ulykke.

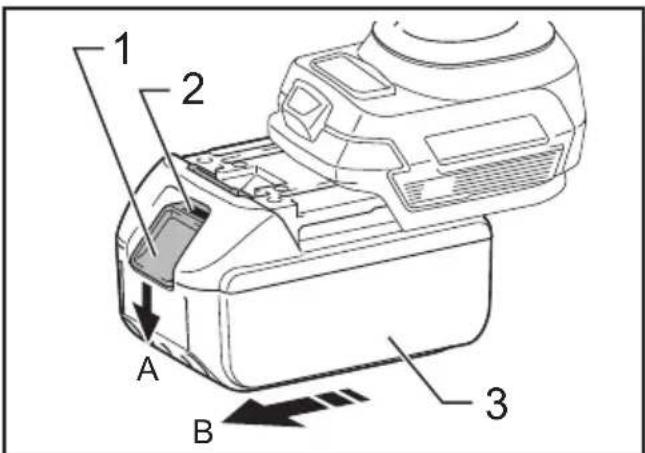

• Løsne batteriet fra produktet: A. Hold nede knappen foran på batteriet og B. skyv batteriet for å fjerne det.
• Når du skal feste batteriet, retter du inn batteriet etter sporene i produktet og setter det helt inn ved å utføre prosedyren i motsatt rekkefølge. Hvis den røde delen øverst på knappen er synlig på dette tidspunktet, er ikke batteriet helt låst på plass. Sett batteriet ordentlig inn, hele veien til ikke noe av den røde delen kan ses.

1 2 A B 3

▶ 1. Knapp 2. Rød del 3. Batteri

Vise gjenværende batterikapasitet

Kun for batterier med indikator

Trykk på kontrollknappen på batteriet for å vise gjenværende batterikapasitet. Indikatorlampene lyser i noen sekunder.

MERK: Avhengig av bruksforholdene og omgivelsestemperaturen, kan indikasjonen være noe forskjellig fra den faktiske kapasiteten.

MERK: Den første indikatorlampen (helt til venstre) blinker når batteribeskyttelsessystemet virker.

Gjeldende kompresjonsområde

Batteridrevet krympeverktøy	DTC301 DTC302
Gjeldende kompresjonsområde	Fra 6 til 400 mm ^2

Tekniske data

Batteridrevet krympeverktøy	DTC301 DTC	302
Nominell utgang	20 kN
Oljekapasitet 180	ml
Elektromotor DC-	motor
Mål (mm) D415 ×	H289× B92	D437 × H287× B92
Vekt 6,8–7,1 kg 7,	5–7,8 kg

Vekten kan variere avhengig av tilbehøret/tilbehørene, inkludert batteriet. Den letteste og tyngste kombinasjonen vises i tabellen.

Slik bruker du verktøyet

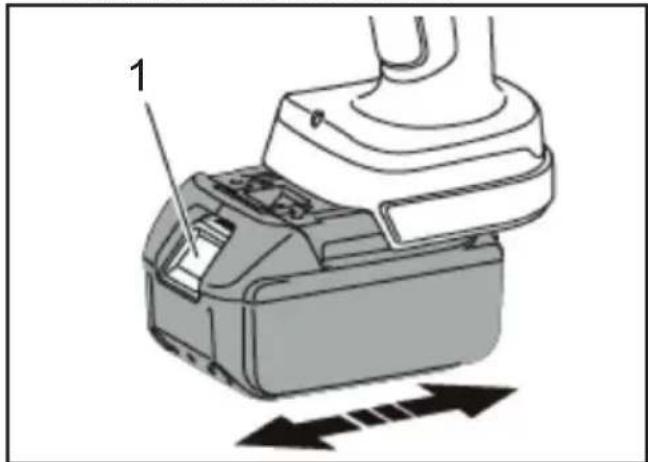

Feste batteriet

1. Trekk ut batteriet mens du trykker på knappen. For å skifte batteriet, må du skyve det nye batteriet godt på plass.
2. Etter å ha skjøvet på et batteri, sjekk om det sitter godt ved å trekke forsiktig i det. Ikke trykk på knappen när du trekker i batteriet.

Velg Automatisk tilbaketrekking / Manuell

Automatisk tilbaketrekking er en funksjon for automatisk inntrekking av stempelet til den opprinnelige posisjonen etter fullført komprimering.

Funksjonen Automatisk tilbaketrekking er satt til PÅ ved forsendelse.

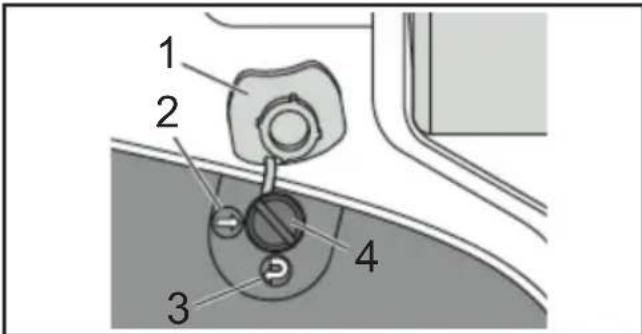

For å sette funksjonen til manuell, må du fjerne dekselet og stille inn retningen på sporet → ved hjelp av en skrutrekker med flatt hode. For å sette funksjonen på PÅ igjen, må du endre retningen på sporet til ⬇.

1 2 3 4

▶ 1. Deksel 2. AV 3. PÅ 4. Spor

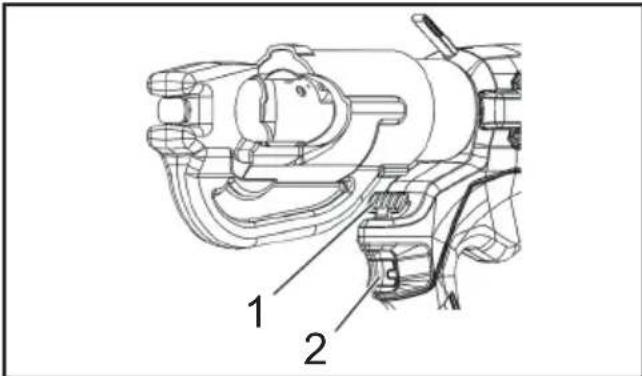

Startbryter og utløserknapp

Stempelet beveges fremover när startbryteren trykkes inn.

Fortsett å trykke på startbryteren til den når den innstilte belastningen.

Deretter trekker stempelet seg automatisk tilbake til den nedre enden.

For å stoppe stempelet i ønsket posisjon, må du trykke én gang på startbryteren. (Automatisk tilbaketrekkingsmodus)

For å trekke inn stempelet manuelt, må du trykke på utløserknappen. Stempelet fortsetter å trekke seg tilbake mens utløserspaken trykkes inn. (Manuell og automatisk tilbaketrekkingsmodus) Hvis du trykker på startbryteren, aktiveres motoren til verktøyet, og stempelet heves.

▶ 1. Utløserknapp 2. Startbryter

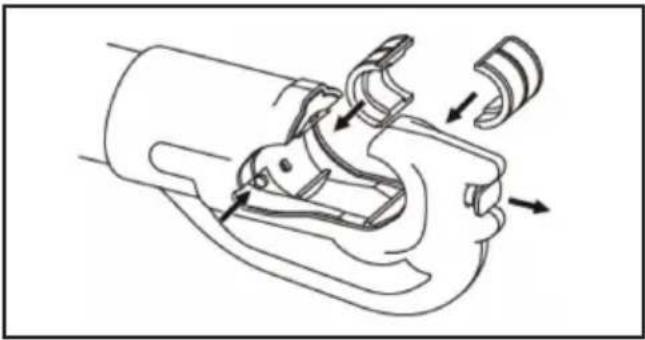

Arbeidstrinn ved krymping

1. Velg det angitte kompresjonsformsettet for kontakten og kabelen som brukes.

2. Trykk på startbryteren for å føre frem stempelet, til utløserpinnen for formen er tilgjengelig. Trykk ned utløserpinnen for formen på stempelet og skyv formen på plass.

3. Løft utløserknappen for formen øverst på "C"-hodet og skyv inn den andre halvdelen av formen.

4. Plasser kontakten mellom formhalvdelene og trykk på startbryteren for å holde kontakten på plass.

5. Sett kabelen helt inn i kontakten og trykk på startbryteren til kontakten er helt sammentrykket.

6. Hold startbryteren trykket. Stempelet trekker seg automatisk tilbake til den nedre enden. (Automatisk tilbaketrekkingsmodus)

7. Fjern kontakten fra verktøyet.

8. Etter at du har brukt verktøyet i 5 minutter, må du la det hvile i 30 minutter. Hvis det brukes kontinuerlig i mer enn 5 minutter, vil motoren overopphetes og ødelegges.

For å beskytte motoren må du slutte å bruke verktøyet hvis varselområdet for sterk varme blir varmt.

Skulderremmen kan festes til opphengingsringene på verktøyet for å bære det.

ADVARSEL:

- Ta alltid skulderremmen av verktøyet når du arbeider med det. Dersom dette ikke gjøres, kan du miste balansen og det kan skje en ulykke.

- Bruk bare skulderremmen som er beregnet på dette verktøyet. Pass på at skulderremmen er ordentlig festet til verktøyet när du bærer det.

- Når du skal bruke skulderremmen, må du inspisere den og opphengingsringene nøye med henblikk på skade, sprekker og deformasjon. Hvis det fi nnes skade, må du slutte å bruke skulderremmen og be et autorisert Makita-servicesenter om reparasjon.

Vedlikehold/inspeksjon

- Daglig vedlikehold er nødvendig for å sikre at verktøyet holdes i god stand.

- For å sikre at verktøyets bevegelige deler beveger seg jevnt og at det ikke danner seg rust, er det viktig at verktøyet ikke oppbevares i fuktige omqivelser.

- Hvis verktøyet blir skadet etter å ha vært utsatt for normal bruk mer enn 10 000 ganger, har det nådd slutten på sin levetid.

Ikke bruk verktøyet igjen, selv etter utskifting av den skadede delen.

- Når en harpiksdel blir skitten, må du tørke av den med en klut og såpevann.

- Når batteriet oppbevares alene, sørg for å sette tilbehørs-poldekselet på batteripolen for å forhindre kortslutning.

- Verktøyets ytelse kan forringes på grunn av nedbrytning av delene eller hydraulikkolien.

Få verktøyet vedlikeholdt annethvert år, så det kan brukes til slutten av levetiden sin (med lading). For mer informasjon, vennligst kontakt et autorisert serviceverksted.
