Toote tüüp	Juhtmeta pressimistangid
Bränd	Makita
Mudel	DTC302
Nimijõud	20 kN
Hüdraulikaõli maht	180 ml
Mõõtmed (P × L × K)	437 × 92 × 287 mm
Kaal (koos akuga)	7,5 kuni 7,8 kg
Pressimispiirkond	6 kuni 400 mm²
Mootori tüüp	Alalisvoolumootor
Toide	Liitium-ioon aku 18 V
Ühilduvad akud	BL1815N, BL1820B, BL1830B, BL1840B, BL1850B, BL1860B
Tagasitõmbamisfunktsioon	Automaatne ja käsitsi
Valgustus	LED-lamp
Ohutus	Lukustusega päästik, ülekoormuskaitse
Hooldus	Regulaarne puhastus, õlivahetus iga 2 aasta järel
Helirõhutase	61,9 dB(A)
Helivõimsuse tase	73,1 dB(A)
Vibratsioon (käepide)	0,4 m/s²
Kaasasolevad tarvikud	Transpordikohver
Varuosad	Pressimismaatriksid, akud, laadija, õlarihm
Rakendused	Vask- ja alumiiniumkaablite pressimine

Korduma kippuvad küsimused - DTC302 MAKITA

Milliseid akusid saan kasutada Makita DTC302 pressimistangidega?

DTC302 ühildub Makita BL18 seeria liitium-ioon akudega, mudelid BL1815N, BL1820B, BL1830B, BL1840B, BL1850B ja BL1860B. Kasutage ainult Makita akusid ohutuse ja jõudluse tagamiseks.

Kuidas laadida DTC302 akut?

Kasutage Makita poolt tarnitud spetsiifilist laadijat. Laadimise ümbritsev temperatuur peab olema vahemikus 10°C kuni 40°C. Ärge laadige täielikult laetud akut, et vältida selle eluea lühenemist.

Mis on selle pressimistangi pressimispiirkond?

Pressimispiirkond ulatub 6 kuni 400 mm², võimaldades pressida erineva ristlõikega kaableid.

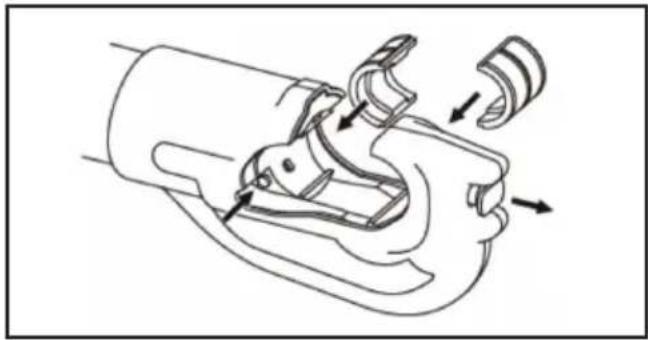

Kuidas vahetada pressimismaatriksiid?

Vajutage päästikule, et liigutada kolb maatriksi vabastustihvtini. Suruge tihvt sisse ja libistage maatriks paika. Tõstke maatriksi vabastusnupp "C"-pea kohale teise maatriksi sisestamiseks.

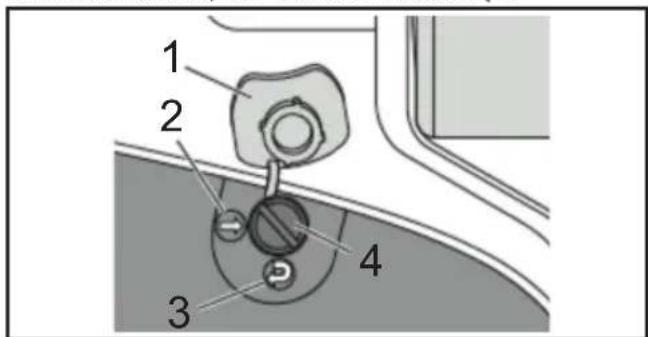

Mis vahe on automaatsel ja käsitsi tagasitõmbamise režiimil?

Automaatrežiimis tõmbub kolb pärast pressimist automaatselt tagasi. Käsitsi režiimis peate kolvi tagasitõmbamiseks vajutama vabastusnuppu. Seadistamine toimub lamepeaga kruvikeerajaga katte all.

Kuidas hooldada DTC302 pressimistange?

Puhastage regulaarselt pead ja kolbi seebise lapiga. Kontrollige maatriksite seisukorda. Laske hüdraulikaõli vahetada iga kahe aasta järel volitatud keskuses. Hoidke tööriista kuivas kohas.

Mis on tööriista kaal?

Kaal varieerub 7,5 kuni 7,8 kg olenevalt kasutatavatest tarvikutest ja akust.

Kas tangid on veekindlad?

Ei, ärge jätke tööriista vee, õli ega lahustite kätte. Kasutage seda kuivas keskkonnas.

Kust leian varuosasid ja tarvikuid?

Varuosad (maatriksid, akud, laadija, rihm) on saadaval volitatud Makita teeninduskeskustes ja ametlikes edasimüüjates.

Mis on maksimaalne pressimisjõud?

Nimijõud on 20 kN, mis on piisav pressida kaableid kuni 400 mm².

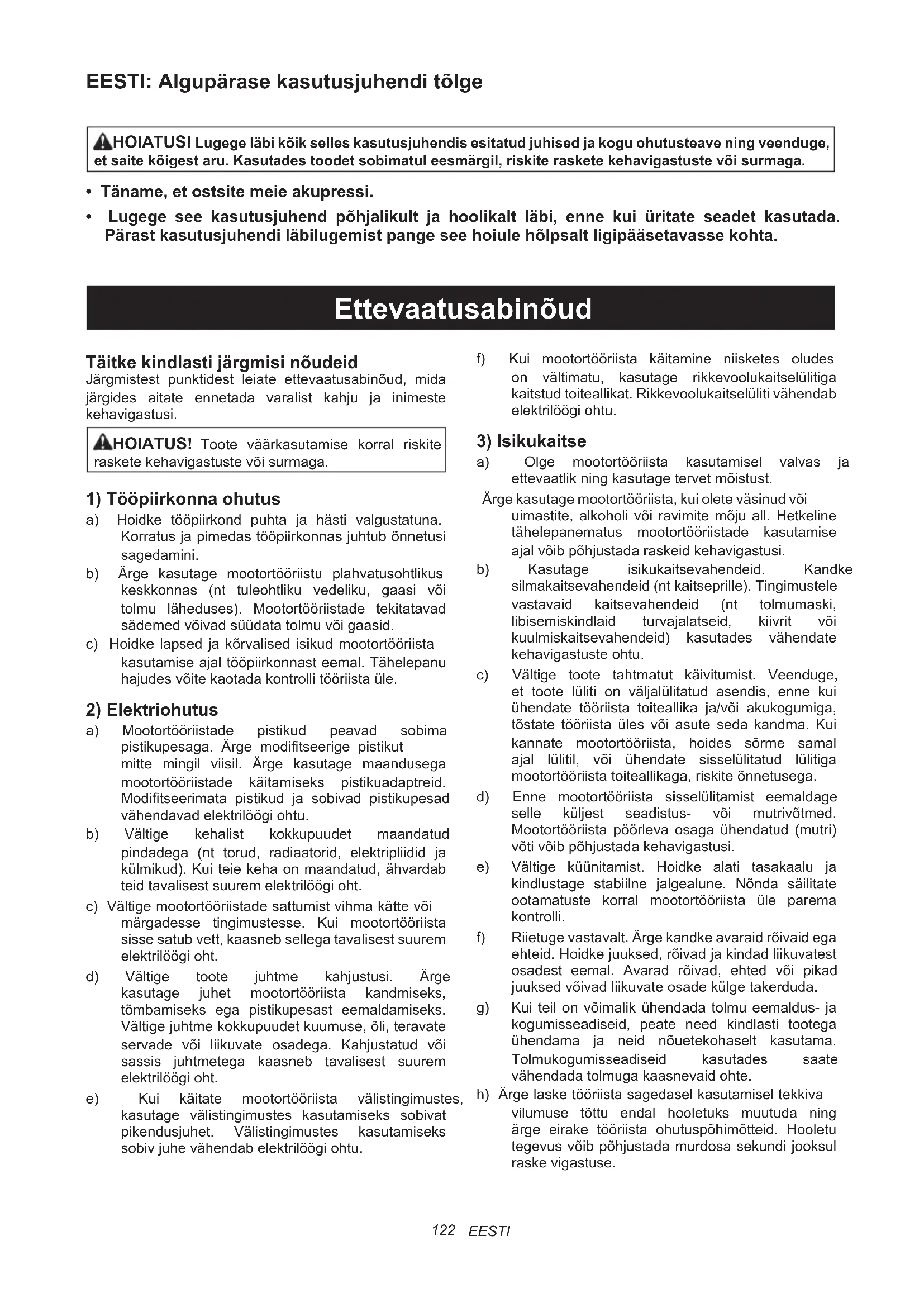

KASUTUSJUHEND DTC302 MAKITA

AHOIATUS! Lugege labi koki selles kasutusjuhendis esitatud juhised ja kogu ohutusteave ning veenduge, et saite koigest aru. Kasutades toodet sobimatul eesmargil, riskite raskete kehavigastuste voi surmaga.

Täname, et ostsite meie akupressi.
- Lugege see kasutusjuhend pöhjalikult ja hoolikalt labi, enne kui uritate seadet kasutada.
Pärast kasutusjuhendi lübilugemist pange see houle holpsalt ligipäasetavasse kohta.

Ettevaatusabinoud

Täitke kindlasti järgmisi nõudeid

Järgmistest punktidest leiate ettevaatusabinoud, mida järgides aiate ennetada varalist kahju ja inimste kehavigastusi.

HOIATUS! Toote värkasetamise korral riskite raskete kehavigastuste voi surmaga.

1) Tööpiirkonna ohutus

a) Hoidke toöpiirkond puhta ja hösti valgustatuna. Korratus ja pimedas toöpiirkonnas juhtub onnetusi sagedamini.
b) Arge kasutage mootortoeriisto phahvatushtlikus keskkonnas (nt tuleohtliku vedeliku, gaasi voitolmu laheduses). Mootortoeriistade tekitatavad sadermed voivad suudata tolu mvoi gaasid.
c) Hoidke lapsed ja kōrvalised isikud moortöörista kasutamise ajal toöpiirkonnast eemal. Tahelepanu Hajudes voite kaotada konrolli töörista üle.

2) Elektriohutus

a) Mootortöriistade pistikud peavad sobima pistikupesaga. Arge modifitseerige pistikut mitte mingil viisil. Arge kasutage maandusega mootortöriistade kaitamiseks pistikuadaptreid. Modifitseerimata pistikud ja sobivad pistikupesad vahendavad elektrilögi ohtu.
b) Vältige kehalist kokkupuudet maandatud pindadega (nt torud, radiaatorid, elektripliid ja külmikud). Kui teie keha on maandatud, ahvardab teid tavalisest suurem elektrilögi oht.
c) Vältinge mootortöoriistade sattumist vihma käte voimargadesse tingimustesse. Kui mootortöoriastisse satub vett, kaasneb sollega tavalisest suurem elektrilögi oht.
d) Vältige toote juhtme kahjustusi. Arge kasutage juhet mootortööriista kandmiseks, tombamiseks ega pistikupesast eemaldamiseks. Vältige juhtme kokkupuudet kuumuse, oli, teravate servade voi liikuvate osadega. Kahjustatud vois sassis juhtmetega kaasneb tavalisest suurem elektrilögi oht.
e) Kui kaitate moortoroeriesta valistingimustes, kasutage valistingimustes kasutamiseks sobivat pikendusjuhet. Valistingimustes kasutamiseks sobiv juhe vahendab elektriloogi ohtu.

f) Kui mootortöörista kaitamine niisketes oludes on valtimatu, kasutage rikkevoolukkaitselülitiga kaitstud toiteallikat. Rikkevoolukkaitselüliti vahendab elektrilögi ohtu.

3) Isikukaitse

a) Olge mootortoeriista kasutamisel valvas ja ettevaatlik ning kasutage tervet moistust.
Arge kasutage mootortooriista, kui olete vasinud voi uimastite, alkoholi voi ravimite moju all. Hetkeline tahelepanematus mootortooriistade kasutamise ajal voib pohjustada raskeid kehavigastusi.
b) Kasutage isikukaitsevahendeid. Kandke silmakaitsevahendeid (nt kaitseprille). Tingimustele vastavaid kaitsevahendeid (nt tolmumaski, libisemiskindlaid turvajalatseid, kiivrit voi kuulmiskaitsevahendeid) kasutades vahendate kehavigastuste ohtu.
c) Vältige toote tahtmatut käivitumist. Veenduge, et toote luliti on valjalulitatud asendis, enne kui uhendate töörista toiteallika ja/voi akukogumiga, tõstate töörista üles voi asute seda kandma. Kui kannate mootortöörista, hoides sorme samal ajal lulil, voi uhendate sisselulitatud lulitga mootortöörista toiteallikaga, riskite onnetusega.
d) Enne mootortööriista sisselülitamist eemaldage selle küljest seadistus- voi mutrivotmed. Mootortööriista pörleva osaga ühendatud (mutri) voti vöib pöhjustada kehavigastusi.
e) Vältridge Küunitamist. Hoidke alati tasakaalu ja kindlustage stabilne jalgealune. Nonda salitate ootamatuste korral moottöörista üle parema kontrlli.
f) Riietuge vastavalt. Arge kandke avaraid roivaid ega ehteid. Hoidke juuksed, roivad ja kindad liikuvatest osadest eemal. Avarad roivad, ehted voi pikad juuksed voivad liikuvate osade kulge takerduda.
g) Kui teil on voimalik ühendada tolu mu eemaldus- ja kogumisseadiseid, peate need kindlasti tootega ühendama ja neid nouetekohaselt kasutama. Tolmukogumisseadiseid kasutades saate vahendada tolumuqa kaasnevaid othe.
h) Arge laske tooriista sagedasel kasutamisel tekkiva vilumuse tottu endal holetuks muutuda ning arge eirake tooriista ohutuspohimotteid. Holetu tegevus voib pohjustada murdosa sekundi jooksul raske vigastuse.

4) Mootortööriista kasutamine ja korrashoid

a) Arge kasutage mootortöriista kaitades liigset joudu. Kasutage tooks sobivat mootortöriista. Sobiva mootortöriistaga saate too tehtud tohusamalt, ohutumalt ja ootusparase ajaga.
b) Arge kasutage mootortoeriista, mida ei saa selle lulitist sisse-valja lulitada. Mootortoeriist, mida e iaa juhtida luliti abi, on ohtlik ja vajab remonti.
c) Lahutage pistik toiteallikast ja/voi moortöörist akukogumist, enne kui alustate moortöörista reguleerimist, tarvikute vahetamist voi houstamist. Särased ettevaatusabinoud vähendavad moortöörista juhusliku käivitumise ohtu.
d) Kui mootortöörist pole hetkel kasutusel, hoistage seda lastele kattesaamatus kohas ja arge laske isikutel, kes ei ole kursis mootortöörista kasutamisnóuetega ega ole selle kasutsjuhendit labi lugenud, seda mootortöörista kaitada. Mootortöörist on kogenematu kasutaja kaes ohtlik.
e) Hooldage mootortööristu ja tarvikuid. Veenduge, et mootortöörista likuvosad on terved, öigel kohl, liiguvad takistusteta ning toörista talitlus pole muul moel takistatud. Kui markate kahjustusi, laskemootortöörist enne kasutamist remontida. Paljud onnetused on tingitud mootortööristade kehvastr hooldamisest.
f) Hoidke loiketöoriistad terava ja puhtana. Nouetekohaselt hooldatud ja vahedate loiketeradega loiketöoriistad kiiluvad harvem kinni ning neid on lihtsam kontrolli all hoida.
g) Kasutage moortööriista, tarvikuid ja Ioliketerasid jms vastavalt juhistele, vottes arvesse tootingimusi ja too iseloomu. Kui te ei kasuta moortööriista shtotstarbeliselt, riskite kehavigastuste ja varalise kahjuga.
h) Hoidke käepidemed ja haardepinnad kuivad, puhtad ning öli- ja märdevabad. Libedate käepidemete ja haardependade korral pole toörista käsitsemine ohutu ning võite ootamatus olukorras toöriista üle kontrolli kaotada.

5) Akutooriista kasutamine ja korrashoid

a) Kasutage laadimiseks vaid tootja tapsustud laadurit. Laadur, mis sobib ühte tuupi akukogumile, voib teist tuupi akukogumiga kasutades pohjustada tulekahju.
b) Kasutage moortööristu ainult koos nendega kasutamiseks ette nähtud akukogumitega. Muid akukogumeid kasutades riskite kehavigastuste ja tulekahjuga.
c) Kui akukogum pole hetkel kasutusel, hoidke see eemal metallesemetest (nt kirjaklambritest, muntidest, votmetest, naeltest, kruvidest voi muudest väikestest metallesemetest), mis voiksider klemmide vahel ühenduse luua. Akuklemme lühistades riskite põletuste voi talekahjuga.
d) Akut värkasutades voib sellest valja paiskuda vedelikku: vältinge sellega kokkupuudet. Kokkupuute korral loputage kannata saanud piirkonda veega. Kui vedelik satub silma, poorduge ka arsti poole. Akust valja paiskunud vedelik voib pohjustada arritust voi polestusi.

e) Arge kasutage kahjustatud akukogumit ega tooeriista, mis on kahjustatud voi mida on modifseeritud. Kahjustatud voi modifseeritud akud voivad talitleda ettearvamatult, mistottu riskite tulekahju, plahvatuse voi kehavigastustega.
f) Hoidke akukogumit voi töörista eemal tulest ja körge temperatuuriga keskkonnast. Tulega kokkupuutel ja temperatuuril üle +130 °C riskite plahvatusega.
g) Järgige kõiki laadimisjuhiseid ja arge laadige akukogumit või toöriista valjaspool kasutusjuhendist tapsustatud temperatuurivahemikku. Valesti või valjaspool tapsustatud temperatuurivahemikku laadides riskite aku kahjustuste ja talekahjuga.

6) Hooldamine

a) Laske mootortöriista hooldada kvalitseeritud teenindustöotajal, kes kasutab vaid identseid varuosi. Nonda kindlustate mootortöriista jätkuva ohutuse.
b) Arge hooldage kahjustatud akukogumit. Akukogumi hooldamisega tohivad tegeleda vaid totja voi volitatud teenusepakkujad. Kui mone tooulesande taitmise ajal esineb oht, et kinniti voib kokku puutuda peidetud juhtmestikuga, hoidke mootortoeriista vaid isoleeritud haardepindastest. Kui kinniti puutub kokku voolu all oleva juhtmega, voivad mootortoeriista katmata metallosad sattuda pinge alla jaanda kasutajale elektriloogi.

Akupressi kasutamise ettevaatusabinoud

• Täitke töörista kasutamise ajal järgmisi juhiseid.

Töörista ettevaatusabinöud

• Arge kaitage tooriista nii, et selle pea on suunatud kōrvaliste isikute poole.
• Kui tooriista on pikema aja valtel hoiustatud temperatuuril 0^ voi alla selle, laske sellel umbes 60 minutit aklimatiseeruda temperatuuril +10 kuni +15 °C. Nonda kindlustate hroduoli sujuva voolamise ja tooriista nouetekohase talitluse.
  Vältridgeöriista mahapillamist ja äkkporutusi. Töoriist sisaldab arvukaid pisikomponente ja tappisosi. Äkkporutuste korral ei talittle töoriist nouetekohaselt.
  Vältrige töörista kokkupuudet vee, öli vöi lahustitega.
• Arge kaitage tõriista, mille pressvorm ja klemm pole paigaldatud.
• Suunake tooriist alati inimestest eemale.
  Vältridgeöriista mahapillamist. Töoriista maha pillates riskite hudralikaahela kahjustuste ja töriista vaartalitlusega.
• Hoidke tööriista pea ja liugur prahist puhtad. Kuigi lahustite abil voite puhastada tööriista pead, ei tohi neid kasutada plastkorpusel. Korpuse puhastamiseks kasutage seepi ja vett.

Akukogumi kasutamise ettevaatusabinoud

• Arge lühistage klemme.
  Vältridge akukogumi kokkupuudet vee, oli voi organaniliste lahustitega.
• Arge demonteerie ega modifitseerie akukogumit.
  Kui asute akukogumit korvaldama, arge visakes seda tulle ega olmejäatmete hulka. (Edendame ringlussevötmist, vt lk 129.)
  Välidge akukogumi loopimist voi mahapillamist.
• Arge jatke akukogumit kohta, kus temperatuur voib pikemaks ajaks tõusta vahemalt temperatuurini +40^ .
  Vältridge mustuse voi tolmu sattumist aku klemmidele, kuna see voib pojhjustada luhise ja rikke. Arge kasutage akukogumit, kui selle klemmid on roostes.
  Vajaduse korral katkestab spetsiaalne kaitsefunktsoon talitluse, et pikendada akukogumi tooiga. Kui aku jäaklaeng on liiga väike, voib mootor seiskuda ega pruugi käivituda, kui vajutate töoriista toitelulitit. Sel juhul pole pöhjuseks mitte rike, vaid hoopis kaitsefunktsoon. Särases olukorras laudige vivitamatult akut.

Akulaaduri ettevaatusabinoud

• Akulaaduril on margutuluke (mitmevarviline LED), mis tāhistab aku laadimise olekut.
  Valtige mustuse voitolmu sattumist laaduri sisestuspessa, kuna see voib pohjustada luhise ja rikke. Arge kasutage akulaadurit, kui sarel klemmid on roostes.

Sumbolid

Ainult EL-i riikides

Kuna seade sisaldab ohtlikke componente, voivad elektri- ja elektronikaseadmete romud, akud ja patareid avalada kahjulikku moju keskkonnale ja inimtervisele.

Arge visake elektri- ja elektronikaseadmeid voi patareisid/akusid ara koos kodumajapidamisjaatmetega!

Vastavalt Euroopa direktiivile, kus kasitletakse elektri- ja elektroonikaseadmete jaatmeid, patareisid ja akusid ning patareija akujaatmeid ning nende ulevotmist Riiklikku oigusesse, tuleb elektronikaromud, patareid ja akud houstada eraldi ning seejarel via spetsiaalsesse olmejaatmetekogumispunktti, kus jargitakse koiki keskkonnakaitse eeskirju.

Seda nouet tāhistab seadmel leiduv sumbol, millel kujutatakse ratastega prugikonteinerit, millele on rist peale tommatud.

AHOIATUS! Kaarulelooqi, elektrilooqi ja varalise kahu ohu vahendamiseks tootage voimaluse korral juhtmetega, mis on pinge alt vabastud. Tooriist pole isoleeritud. Kui peate tootama pingestadud juhtmetega, veenduge enne to alustamist, et olete rakandanud koiki nouetekohaseid ettevaatusabinousid (mh neid, mis on satestatud standardis NFPA 70E).

Mura

Standardil EN 62841-1 pohinevad tuupilised

A-sageduskorrektsooniga mürataseme väärtused on järgmised.

helirohutase (K = 3 dB A61,9dBA)

helivoolsuse tase (K = 3 dB A):73,1 dB A

MÄRKUS. Deklareeritud muraemissionoeri värtus(ed) on mödetud standardse katsemeetodi pöhjal ja neid vöib kasutada tõoriistade vördlemiseks.

MÄRKUS. Deklareeritud muraemissiooni vaartust/ vaartusi vöib kasutada ka kokkupuute moju esialgseks hindamiseks.

HOIATUS!

Kandke körvakitsevahendeid.
- Mootortöörista reaalsel kasutamisel tekkvir muraemissioon vöib deklareeritud vaartus(t) est erineda - see söltub toöriista kasutamise viisidest ja suuresti ka sellest, millist detaili toedeldakse.
- Selgitage valja kasutaja ohutuseks vajalikud ohutusmeetmed, mis pohinevad tegelikes kasutustingimustes esinevatel kokkupuuteriskidel (arvestage lisaks aktivsele kaitusajale ka talitlustsukli teisi osi, nt aega, mil tooriist on valja lulitatud ja tootab tuhikäigul).

Vibratsoon

Standardi EN 62841-1 pohjal märatud vibratsiooni

koguvärtus (kolmeteljelise vektori summa) on jargmine.

Käepide: 0,4 m/s²

māramatus (K): 1,5 m/s²

MÄRKUS. Deklareeritud vibratsiooni koguvärtus(ed) on mõdetud standardse katsemeetodi pöhjal ja neid võib kasutada tõriistade vordlemiseks.

MÄRKUS. Deklareeritud vibratsiooni koguvaärtust/väartusi vöib kasutada ka kokkupuute moju esialgseks hindamiseks.

HOIATUS!

• Mootortöörista reaalsel kasutamisel tekkviv vibratsionitugevus voib deklareeritud värtus(t) est erineda - see söltub toöriista kasutamise viisidest ja suuresti ka sellest, millist detaili töedeldakse.
• Selgitage välja kasutaja ohutuseks vajalikud ohutusmeetmed, mis pöhinevad tegelikes kasutustingimustes esinevatel kokkupuuteriskidel (arvestage lisaks aktiivsele käitusajale ka talitlustsukli teisi osi, nt aega, mil toöriist on välja lulitatud ja toötab tuhikäigul).

Kasutatav akukassett ja laadur

Akukassett BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B

• Möningad eespool loetletud akukassetid ja laadurid ei pruugi teie asukohast soltuvalt saadaval olla.
• Aku laadimiseks lugege LABi akulaaduri kasutusjuhend.

AHOIATUS! Kasutage ainult eespool loetletud akukassette ja laadureid. Muid akukassette ja laadureid kasutades riskite kehavigastuste ja/voi tulekahjuga.

Akukasseti tahtsad ohutusjuhised

1. Enne akukasseti kasutamist lugege labi kok (1) akulaaduri, (2)aku ja (3)akut kasutava toote juhised ja tutvuge nende hoitusmargistega.
2. Arge demonteerige ega mutuke akukassetti.
   Vastasel juhul riskite tulekahju, ülekuumenemise voi plahvatusega.
3. Kui toote kaitusaeg on markimisvaarselt liuhenenu, Iopetege viivitamatult selle kasutamine. Vastasel juhul riskite toote ülekuumenemise, plahvatuse ja polestustega.
4. Kui elektrolut satub silma, loputage silmi puhta veega ja otsige viivitamatult arstiabi. Vastasel juhul riskite nagemise kaotusega.
5. Arge luhistage akukassetti.

(1) Arge puudutage klemme juhtivast materjalist esemega.
(2) Vältige akukasseti hoidmist kohas, kus see voiks kokku puutuda teiste metallesemetega (nt naelte, muntide jms-ga).
(3) Vältige aku kokkupuudet (vihma)veega.

1. Arge hoiustage ega kasutage töriista ja akukassetti kohas, kus temperatuur vöib tõusta üle +50 °C (+122 °F).
2. Arge põletage akukassetti isegi mitte siis, kui see on parandamatult kahjustatud voi täesti kasutuskölmatu. Akukassett voib tules plahvatada.
3. Kaitske akukassetti torgete, lõigete, muljumise, loopimise, mahapillamise ja mehaaniliste lõkide eest. Vastasel juhul riskite tulekahju, ülekuumenemise voi plahvatusega.
4. Arge kasutage kahjustatud akut.
5. Toote liitium-ionakudele kehtivad ohtlikke kaupu reguleerivate öigusaktide nõuded.

Kui kommertstranspondiga tegelevad nt kolmandad isikud / katttoimetajad, peavad nad jargima toote pakendamise ja sildistamise erinoudeid.

Enne tarnitava toote ettevalmistamist peate noupidama ohtlike materjalide eksperdiga. Taitke ka uksikasjalikumaid kohaldatavaid riiklikke ogusnorme.

Katke katmata kontaktid (teibi vms-ga) ja pakendage aku nii, et see ei saaks pakendis ringi loksuda.

1. Akukassetti eemaldades lahutage see esmalt töörista kuljest ning körvaldage akukassett ohutus kohas. Järgige akut körvaldades koiki kehtivaid kohlakike eeskirju.
2. Kasutage akusid ainult koos Makita tapsustatud toodetega. Ühendades aku mone sobimatu tootega, riskite tulekahju, ülekuumenemise, plahvatuse voi elektroluudi lekkega.
3. Kui tööriista ei kasutata pikemat aega, tuleb aku tööriista küljest eemaldada.
4. Akukassett vöib kasutamise ajal ja pärast seda olla nii kuum, et tekitab (madalattemperatuurilisi) poletusi. Olge kuuma akukasseti käsitsemisel tāhelepanelik.
5. Arge puudutage vahetult pārast töörista kasutamist selle klemme, kuna need voivad olla piisavalt kuumad, et pöhjustada poletusi.
6. Vältige laastukeste, tolmu vöi mulla sattumist akukasseti klemmidele, avadesse ja onarustesse. Vastasel juhul riskite töörista vöi akukasseti kuumenemise, suttimise, plahvatuse vöi rikke ning põletuste vöi muude kehavigastustega.
7. Akukassetti vōib körgepingeliinide lahedral kasutada vaid siis, kui akukassett on selleks ette nāhtud. Vastasel juhul riskite töriista vōi akurikke vōi lābilöögiga.
8. Hoidke akut lastele kattesaamatus kohas.

• Kasutage ainult Makita originaalakusid.

Jareletehtud Makita akusid voi modiftseeritud akusid kasutades riskite aku plahvaturse, tulekahju, kehavigastuste ja varalise kahjuga. Lisaks kaotab Makita tooriistale ja laadurile valjastatud Makita garantii sel juhul kehtivuse.

Aku max toöea tagamise soovitusi

1. Laadige akukassetti enne, kui see saab täiesti tuhjaks. Kui markate tooriista voimsuskadu, lopetage tooriista kasutamine ja laadige akukassetti.
2. Arge laadige taelikult laetud akukassetti. Ulelaadimine luhendab aku tooiga.
3. Laadige akukassetti toatemperatuuril +10 kuni +40 °C (+50 kuni +104 °F). Laske kuumal akukassetil enne laadimist jahtuda.
4. Kui akukassett pole kasutusel, lahutage see töörliistast vöi laudurist.
5. Laadige akukassetti, kui te ei kavatse seda kasutada pikema perioodi valtel (ule kuue kuu).

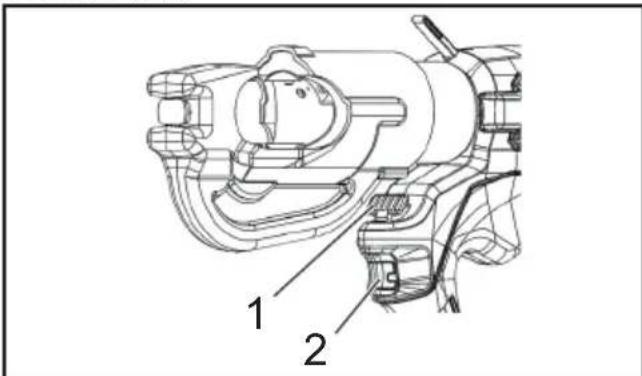

1 Tripp 5 Lukustatav päästk
2 Pea 6 Hooldamiseks (ärge eemaldage katet)
3 Vabastusnupp 7 Automaattagastuse funktsioon (vt Ik 130)
4 LED-tööttuli

Aku

Aku

• Ostu hetkel vöib akukaitsefunktsoon olla aktiveeritud, kuna akut ei laeta piisavalt. (Olge ettevaatlik, sest toode vöib lūliti vajutamisel toöle hakata.) Enne kasutamist laadige akut ögesti kiīrlaadijaga.
  Kui te toodet ei kasuta, kinnitage akukate. See kaitseb akut vee ja tolmu eest.
  Kui te ei kasuta toodet pikka aega, hoiustage seda eemaldatud akuga.

Aku eluea pikendamiseks

• Kui tunnette, et tööriista joud on vahrenenud, lopetage kasutamine ja laadige akut.
• Arge laudige akut, kui see on täiesti tuhjaks saanud.
• Laadige akut keskkonnatemperatuuri vahemikus +10+40 °C.
  Kui aku muutub kohe parast kasutamist kuumaks, soovitame asetada selle laadjasse jahtuma ja laadima.
  Kui liitiumoonakut ei kasutata pikka aega (vahemalt 6 kuud), soovitame akut laadida ja seejärel hoile panna.

Akude jaatmekaitlus

• Kasutaduk akud kogutakse ringlussevotukskokku. Viige aku kauplusesse, kust te toote ostsite, voi Makita muggiesindusse.

Li-ion

Liitiumionaku ringlussevott

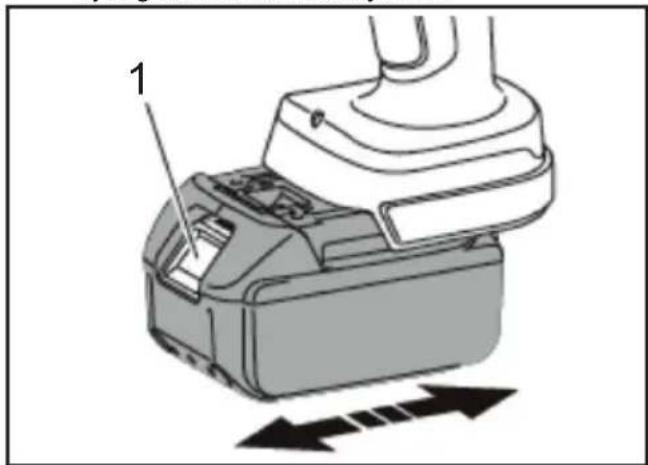

Aku paigaldamine ja eemaldamine

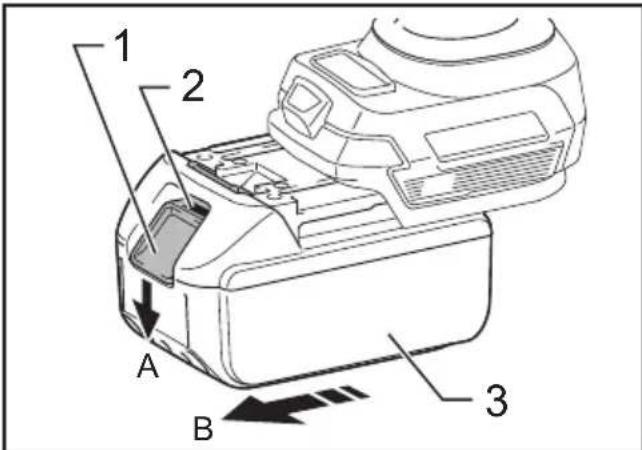

AHOIATUS!

Sisestage aku korralikult toottesse. Kui nupu kohl olev punane osa on naha, ei ole aku taiesti kohl. Sisestage aku kindlalt, kuni punast osa pole naha.

• Kui akut ei sisestata piisavalt, võib see lahti tulla ja onnetuse põhjustada.

• Aku eemaldamiseks tootest A. hoidke aku esikuljel olevat nuppu all ja B. likake aku valja.

• Aku paigaldamisel joondage aku tootes olevate soontega ja sisestage seejärel täielikult vastupidises järjekorras. Kui nupu kohl olev punane osa on sellel ajal nāha, ei ole aku täiesti kohl. Sisestage aku täielikult, kuni punast osa pole nāha.

1. Nupp 2. Punane osa 3. Aku

Aku jääkmahutavuse märguanne

Ainult naidikuga akukassettidel

1. Margutuced 2. Kontrollnupp

Aku jäkmahutavuse vaatamiseks vajutage akukassetil olevat kontrollnuppu. Margutuled suttivad moneks sekundiks.

Märgutled			Jäemmahutavus
Pöleb Välj as Vilgub
			75% kuni 100%
			50% kuni 75%
			25% kuni 50%
			0% kuni 25%
			Laadige akut.
			Akus võib olla rike.

MÄRKUS. Sõltuvalt kasutustingimustest ja keskkonnatemperatuurist võib näidik tegelikust mahutavusest veidi erineda.

MÄRKUS. Kui akukaitsesüsteem tõötab, siis esimene (kõigeVASAKPoolsem) mängutuli vilgub.

Kasutatav survevahemik

Akupress DTC301	DTC302
Kasutatav survevahemik	6 kuni 400 mm²

Tehnilised andmed

Akupress DTC301	DTC302
Nimivöimsus 120	kN
Ölipaagi maht 180 ml
Elektrimootor Alalisvoolumootor
Mööttmed (mm) 4	15 × 289 × 92 (S × K × L)	437 × 287 × 92 (S × K × L)
Mass 6,8 kuni 7,1	kg 7,5 kuni 7,8 kg

Kaal vöib erineda olenevalt lisaseadis(t)est, kaasa arvatud akukassetist. Kergeim ja raskeim kombinatsoon on toodud tabelis.

Tööristakasutamine

Akukogumi ühendamine

1. Vajutage riiv alla ja tommake akukogum samal ajal valja. Akukogumi vahetamiseks suruge uus aku kindlalt pesasse.
2. Parast akukogumi ühendamist veenduge, et see on kindlalt paigal, tommates seda ettevaatlikult. Arge vajutage aku tombamise ajal riivi.

1. Riiv

Automaattagastuse/käsitagastuse valimine

Automaattagastuse funktsoon tagastab liuguri parast pressimise lopetamist automaatset algasendisse.

Automaattagastuse funktsoon on tarnimise hetkel sisse lulitatud asendis.

Kui soovite aktiveerida käsitagastuse funktsioni, eemaldage kate ja muutke soone suunda , kasutades selleks lapikotsalist kruvikeerajat. Kui soovite funktsioni taas sisse lulitada, keerake soon suunda

▶ 1. Kate 2. Valjas 3. Sees 4. Soon

Päastik ja vabastusnupp

Kui vajutate päästikut, liigub liugur edasi.

Vajutage päästkut, kuni see saavutab märatud koormuse.

Seejärel tagastub liugur automaatseit algasendisse.

Kui soovite liuguri seisata mingis kindlas asendis, vajutage korraks päästikut (automaattagastuse funktsion).

Kui soovite liuguri tagastada käsitsi, vajutage vabastusnuppu. Liugur liigub tagasi, kuni hoiate all vabastusnuppu (kasi- ja automaattagastuse reziim).

Toitelulit vajutades käivatakse töriista mootor ja tõstetakse kolbi.

1. Vabastusnupp 2. Päästik

Pressimistoimingud

1. Valige kasutatava klemmi ja kaabliga sobiv pressvorm.
2. Vajutage liuguri edasiligutamiseks päästikut, kuni paasete ligi pressvormi vabastustihvtile. Vajutage alla liuguril paiknev pressvormi vabastustihvt ja libistage pressvormi esimene pool oma kohale.
3. Tostke C-kujulise pea kohl asuvat pressvormi vabastusnuppu ja libistage pressvormi teine pool omakohale.
4. Paigutage klemm pressvormi kahe poole vahele ja vajutage klemmi paigalhoidmiseks päästikut.
5. Sisestage kaabel täielikult klemmi sisemusat ja vajutage päästikut, kuni klemm on täielikult kokku pressitud.
6. Jätkake päästiku vajutamist. Liugur tagastub automaatelt algasendisse (automaattagastuse funktsoon).
7. Eemaldage klemm tööriista kuljest.
8. Laske tooriistal parast 5-minutilist kasutamist 30 minutit taastuda. Kui tooriista kasutatakse järest üle 5 minuti, poleb mootor labi.

Mootori kaitsmiseks valtige tooriista kasutamist siis, kui suure kuumuse hoitusala kuumeneb.

Ölarithma kinnitamine

Valikuline tarvik

Tööriista riputusröngaste kulge ühendatud ölarithm voimaldeb teil toöriista mugavalt kaasas kanda.

AHOIATUS!

Eemaldage olarihm alati tõrliista küljest, enne kui Sellega tõtama asute. Vastasel juhul voite kaotada tasakaalu ja riskite onnetusega.
- Kasutage ainult selle tooriistaga tarvitamiseks ette nahtud olarithma. Veenduge, et olarihm on kindlalt tooriista külge kinnitatud, kui tooriista olal kannate.
- Enne ölarihma kasutamist kontrollige pöhjalikult, et ölarihm ja riputusröngad pole kahjustatud, pragunenud ega moonutunud. Kui markate kahjustusi, lopetage ölarihma kasutamine ja viige see Makita volitatud teenindusksekusesse parandusse.

Hooldamine/kontrollimine

Töörista hea seisukorra tagamiseks tuleb seda igapäev hooldada.
- Liiuvosade sujuva talitluse tagamiseks ja rooste vältimiseks arge hoistage tööriista niiskes keskkonnas.
Kui tööriista on kasutatud üle 10 000 korra ja seesaab kahjustada tavatalitluse käigus, on selle tööiga loppenud.

Arge kasutage tooriista isegimitte pärast seda, kui asendasite kahjustatud osa.

Kui moni polumeerosa maardub, puhkke see puhtaks seebivees niisutatud lapiga.
Kui akukogumit hoiustatakse eraldi, katke selle klemmid luhise valtimiseks spetsiaalse tarvikuga (klemmikate).
- Töörista joudlus voib selle osade voi hudrooli seisundi halvenemise tottu vaheneda.

Kui soovite, et teie toorist peaks vastu kuni toea lopuni, laske seda hooldada iga kahe aasta tagant (arge unustage akut laadida). Lisateavet saate volitatud teeninduskeskusest.
