Producttype	Draadloze krimptang
Merk	Makita
Model	DTC302
Nominale kracht	20 kN
Hydraulische oliecapaciteit	180 ml
Afmetingen (L × B × H)	437 × 92 × 287 mm
Gewicht (met accu)	7,5 tot 7,8 kg
Compressiebereik	6 tot 400 mm²
Motortype	Gelijkstroommotor
Voeding	Lithium-ion accu 18 V
Compatibele accu's	BL1815N, BL1820B, BL1830B, BL1840B, BL1850B, BL1860B
Intrekfunctie	Automatisch en handmatig
Verlichting	LED-lamp
Veiligheid	Vergrendelbare trekker, overbelastingsbeveiliging
Onderhoud	Regelmatig schoonmaken, olie verversen om de 2 jaar
Geluidsdrukniveau	61,9 dB(A)
Geluidsvermogensniveau	73,1 dB(A)
Trillingen (handgreep)	0,4 m/s²
Inclusief accessoires	Transportkoffer
Reserveonderdelen	Krimpmatrijzen, accu's, lader, schouderriem
Toepassingen	Krimpen van koperen en aluminium kabels

Veelgestelde vragen - DTC302 MAKITA

Welke soorten accu's kan ik gebruiken met de Makita DTC302 krimptang?

De DTC302 is compatibel met Makita lithium-ion accu's uit de BL18-serie, modellen BL1815N, BL1820B, BL1830B, BL1840B, BL1850B en BL1860B. Gebruik alleen Makita-accu's voor veiligheid en prestaties.

Hoe laad ik de accu van de DTC302 op?

Gebruik de specifieke lader van Makita. De omgevingstemperatuur tijdens het laden moet tussen 10°C en 40°C liggen. Laad een volledig opgeladen accu niet opnieuw op om de levensduur te verkorten.

Wat is het compressiebereik van deze krimptang?

Het compressiebereik loopt van 6 tot 400 mm², waardoor kabels van verschillende doorsneden gekrimpt kunnen worden.

Hoe vervang ik de krimpmatrijzen?

Druk op de trekker om de zuiger naar voren te bewegen tot u toegang heeft tot de matrijsvrijgavepen. Druk de pen in en schuif de matrijs op zijn plaats. Til de matrijsvrijgaveknop boven de C-kop om de andere matrijs te plaatsen.

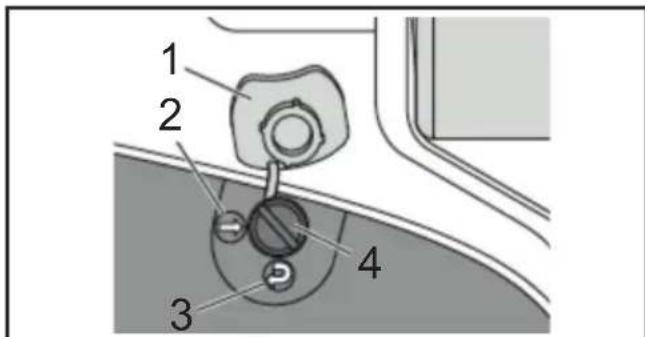

Wat is het verschil tussen de automatische en handmatige intrekmodus?

In de automatische modus trekt de zuiger automatisch in na het krimpen. In de handmatige modus moet u op de ontgrendelknop drukken om de zuiger in te trekken. De instelling wordt gewijzigd met een platte schroevendraaier onder het deksel.

Hoe onderhoud ik de DTC302 krimptang?

Maak de kop en zuiger regelmatig schoon met een zeepdoek. Controleer de staat van de matrijzen. Laat de hydraulische olie om de twee jaar verversen door een erkend servicecentrum. Berg het gereedschap op een droge plaats op.

Wat is het gewicht van het gereedschap?

Het gewicht varieert van 7,5 tot 7,8 kg, afhankelijk van de accessoires en gebruikte accu.

Is de tang waterdicht?

Nee, stel het gereedschap niet bloot aan water, olie of oplosmiddelen. Gebruik het in een droge omgeving.

Waar kan ik reserveonderdelen en accessoires vinden?

Reserveonderdelen (matrijzen, accu's, lader, riem) zijn verkrijgbaar bij erkende Makita-servicecentra en officiële dealers.

Wat is de maximale krimpkracht?

De nominale kracht is 20 kN, voldoende om kabels tot 400 mm² te krimpen.

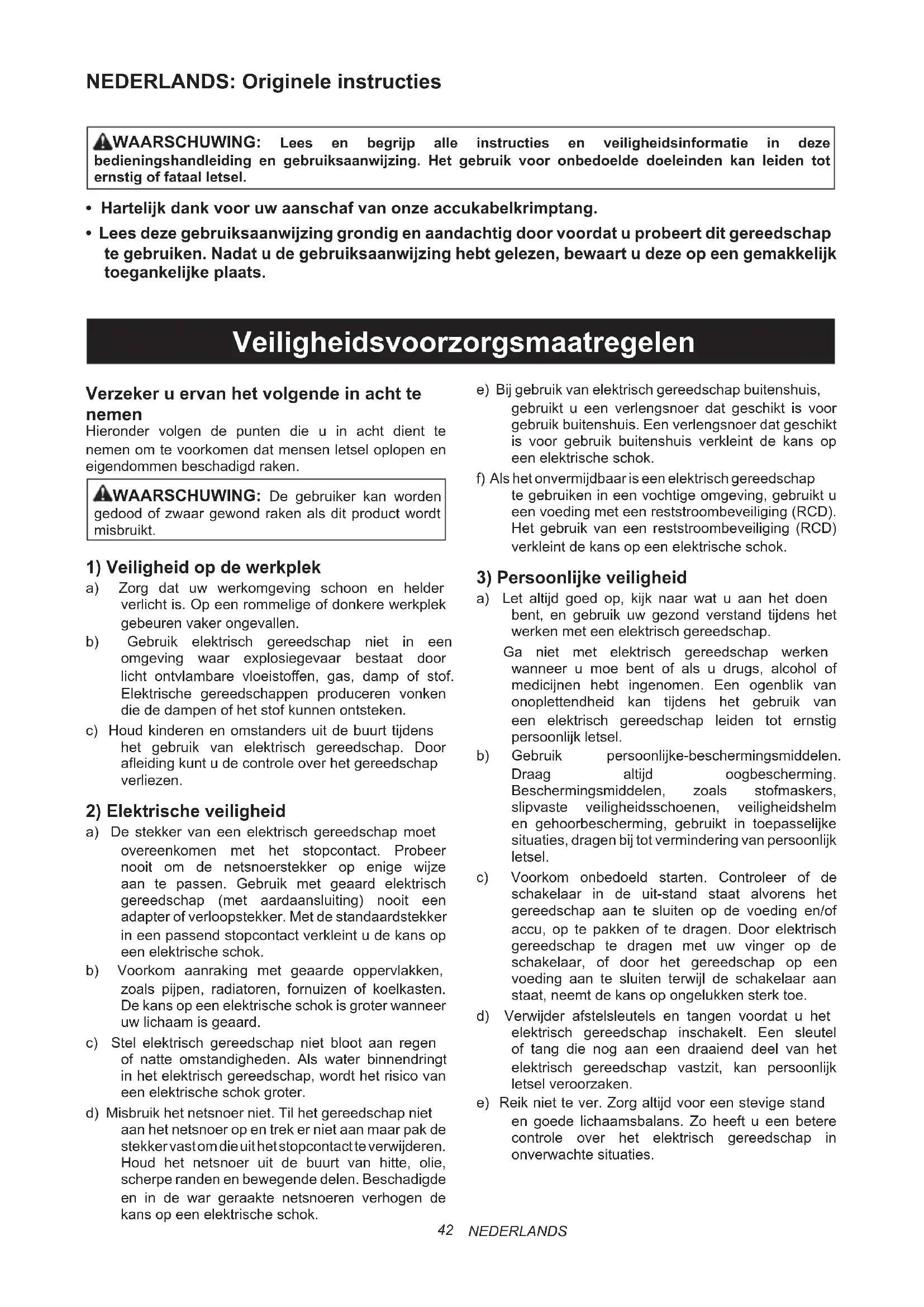

GEBRUIKSAANWIJZING DTC302 MAKITA

WAARSCHUWING: Lees en begrijp alle instructies en veiligheidsinformatie in deze bedieningshandleiding en gebruiksaanwijzing. Het gebruik voor onbedoelde doeleinden kan leiden tot ernstig of fataal letsel.

• Hartelijk dank voor uw aanschaf van once accukabelkrimptang.
• Lees deze gebruiksaanwijzing grondig en aandachtig door voordat u probeert dit gereedschap te gebruiken. Nadat u de gebruiksaanwijzing hebt gelezen, bewaart u deze op een gemakkelijk toegankelijke plaats.

Veiligheidsvoorzorgsmaatregelen

Verzeker uervaan het volgende in acht te nemen

Hieronder volgen de punten die u in acht dient te nemen om te voorkomen dat mensen letsel oplopen en eigendommen beschadigd raken.

WAARSCHUWING: De gebruiker kan worden gedood of zwaar gewond raken als dit product worden misbruikt.

1) Veiligkeit op de werkplek

a) Zorg dat uw werkomgeving schoon en helder verlicht is. Op een rommelige of donkere werkplek gebeuren vaker ongevallen.
b) Gebruik elektrisch gereedschap nicht in een omgeving waar explosiegevaar bestaat door Licht ontvlambare vloeistoffen, gas, damp of stof. Elektrische gereedschappen produceren vonden die de dampen of het stof hunnen ontsteken.
c) Houd kinderen en omstanders uit de buurtijdens het gebruik van elektrisch gereedschap. Door afleiding kutu de controle over het gereedschap verliezen.

a) De stekker van een elektrisch gereedschap要去 overeenkomen met het stopcontact. Probeer nooit om de netsnoorstekker op eenige wijze aan te passen. Gebruik met geaard elektrisch gereedschap (met aardaansluiting) nooit een adapter of verloopstekker. Met de standardstekker in een passend stopcontact verkleint u de kans op een elektrische schok.
b) Voorkom aanraking met geaarde oppervlakken, zoals pijpen, radiatoren, fornuizen of koelkasten. De kans op een elektrische schok is groter wanner uw lichaam is geaard.
c) Stel elektrisch gereedschap nicht bloot aan regen of natte omstandigheden. Als water binnendringt in het elektrisch gereedschap, worden het risico van een elektrische schok groter.
d) Misbruik het netsnoer Niet. Til het gereedschap Niet aan het netsnoer op en trek er Niet aan maar pak de stekkervastom die uithet stopcontact teverwijderen. Houd het netsnoer uit de buurt van hitte, olie, scherpe randen en bewegende delen. Beschadigde en in de war geraakte netsnoeren verhogen de kans op een elektrische schok.

e) Bij gebruik van elektrisch gereedschap buitenhuis, gebruikt u een verlengsnoer dat geschikt is voor gebruik buitenhuis. Een verlengsnoer dat geschikt is voor gebruik buitenhuis verkleint de kans op een elektrische schok.
f) Als het onvermijdhaar is een elektrisch gereedschap te gebruiken in een vochtige omgeving, gebruikt u een voeding met een reststroombeveiliging (RCD). Het gebruik van een reststroombeveiliging (RCD) verkleint de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Let alkjdo goed op, kijk naar wat u aan het doen bent, en gebruik uw gezond verstand tijdens het werken met een elektrisch gereedschap.
Ga Niet met elektrisch gereedschap werken wanneer u moe bent of als u drugs, alcohol of medicijnen hebt ingenomen. Een ogenblick van onoplettendheid kan tijdens het gebruik van een elektrisch gereedschap leiden tot ernstig persoonlijk letsel.
b) Gebruik persoonlijke-beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen, zoals stofmaskers, slipvaste veiligheidsschoenen, veiligheidshelm en gehoorbescherming, gebruikt in toepasselijke situations, dragen bij tot vermindering van persoonlijk letsel.
c) Voorkom onbedoeld starten. Controller of schakelaar in de uit-stand staat alvorens het gereedschap aan te sluiten op de voeding en/of accu, op te pakken of te dragen. Door elektrisch gereedschap te dragen met uw vinger op de schakelaar, of door het gereedschap op een voeding aan te sluiten terwijl de schakelaar aan staat, neemt de kans op ongelukken sterk toe.
d) Verwijder afstelsleutels en tangen voordat u het elektrisch gereedschap inschakelt. Een sleutel of tang die nog aan een draaiend deel van het elektrisch gereedschap vastzit, kan persoonlijk letsel veroorzaken.
e) Reik nicht te ver. Zorg alttijd voor een stevige stand en goede lichaamsbalans. Zo heeft u een betere controle over het elektrisch gereedschap in onverwachtete situatuies.

f) Draag geschichte kleding. Draag geen loshangende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en langhaar hunnen verstrikt raken in bewegende delen.
g) Als het elektrisch gereedschap is uitgerust met een aansluiting voor stofafzug- en stofopvangvoorzieningen, zorgt u ervoor dat dezeijken aangesloten en correct worden gebruikt. Het gebruik van een stofvanger kan gevaar door stof verminderen.
h) Zorg ervoor dat u Niet zichlgenoegzaam worden en de veiligheidsbeginselen van gereedschap negeert door vertrouwd te raken met het frequent gebruik van gereedschap. Een onzorgvuldige handeling kan binnen een fractie van een seconde ernstig letselveroorzaken.

4) Gebruik en verzorging van elektrisch gereedschap

a) Forceer het elektrisch gereedschap Niet. Gebruik het juiste elektrisch gereedschap voor het werk. Het juiste elektrisch gereedschap werkt better en veiliger binnen het aangegeven capaciteitsbereik.
b) Gebruik het elektrisch gereedschap Niet als het Niet kan worden in- en uitgeschakeld met de schakelaar. Ieder elektrisch gereedschap dat Niet met de schakelaar kan worden bediend is gevaarlijk en要去erst worden gerepareerd.
c) Trek de stekker uit het stopcontact en/of haal de accu uit het elektrisch gereedschap voordatu afstellenen maakt, accessoires verwisselt, of het elektrisch gereedschap opbergt. Dergelijkkepreventieve verilgheidsmaatregelen verkleinen het risico dat het elektrisch gereedschap per ongeluk worden ingeschakeld.
d) Bewaar elektrische gereedschappen die nicht worden gebrukt buiten het bereik van kinderen en voorkom dat personen die onbekend zijn met het gebruik ervan of met deze instructies het elektrisch gereedschap gebruiken. Elektrische gereedschappen zijn gevaarlijk in de handen van onervaren gebruikers.
e) Onderhoud het elektrisch gereedschap en de accessoires. Controleer op een slechte uitlijing of het aanlopen van draaiende delen, het afbreken van onderdelen en alle andere situatuies die van invloed hunnen zijn op de werking van het elektrisch gereedschap. Als het elektrisch gereedschap beschadigd is,That u het eerst repareren voordat u het gebruikt.Veel ongelukken worden veroorzaakt doordat het elektrisch gereedschap slecht worden onderhoden.
f) Houd snij- en zaaggarnituren scherp en schoon. Goed onderhonden snij- en zaaggarnituren met scherpe snij- en zaagranden lopen minder vaak vast en zich gemakkelijker te gebruiken.
g) Gebruik het elektrisch gereedschap met de bijbehorende accessoires, bits, enz., overeenkomstig deze instructies, rekening houdend met de werkomstandigheden en de werkzaamheden die要去en worden uitgevoerd.

Het gebruik van het elektrisch gereedschap bij andere werkzaamheden dan waarvoor het is bedoeld, kan leiden tot gevaarlijke situatuies.

h) Houd de handgrepen en oppervlakken die vastgepakt worden droog, schoon en vrij van olie en vetten. Gladde handgrepen en oppervlakken die vastgepakt worden makeen het veilig hanteren en bedieren van het gereedschap in onverwachte situatuies onmogelijk.

5) Gebruik en verzorging van gereedschap dat op een accu werkst

a) Laad uitsluitend op met de acculader die worden gespecifieerd door de fabrikant. Een acculader die geschikt is voor een bepaald type accu, kan brandgevaar opleveren indien gebruikt met een ander type accu.
b) Gebruik elektrisch gereedschap uitsluitend met de waarvoor bestemde accu. Het gebruik van een andere accu kan leiden tot persoonlijk letsel of brand.
c) Als de accu Niet worden gebruikt, houdt u deze uit de buurt van metalen voorwerpen, zoals paperclips, muntgeld, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die een kortsluiting kuren verroorzaken tussen de occupolen. Kortsluiting tussen de occupolen kan leiden tot brandwonden of brand.
d) Onder zware gebruiksomstandigheden kan vloeistof uit de accu komen. Voorkom aanraking daarmee. Als u per ongeluk ermee in aanraking komt, spoelt u de betreffende plaats met water. Als de vloeistof in uw ogen kommt, raadpleegt u tevens een arts.

De vloeistof uit de accu kan irritatie of brandwondenveroorzaken.

e) Gebruik geen accu of gereedschap dat beschadigd of gewijzigid is. Beschadigde of gewijzigde accu's kuren onvoorspelbaar gedrag vertonen dat kan leiden tot brand, explosie of risico van letsel.
f) Stel een accu of gereedschap Niet bloot aan vuur of buitensporige temperaturen. Bootstelling aan vuur of temperaturen hoger dan 130^ können een explosie veroorzaken.
g) Volg alle oplaadinstructies en laad de accu of het gereedschap Niet op buiten het temperatuurbereik dat is opgegeven in de instructies. Verkeerd opladen of bij een temperatuur buiten het opgegeven bereik kan de accu beschadigen en het risico van brand vergroten.

6) Reparatie

a) Laat uw elektrisch gereedschap repareren door een vakbekwame reparateur die gebruik maakt van uitsluitend identieke verrangingsonderdelen. Hiermee bent u ervan verzekerd dat de verilgheid van het elektrisch gereedschap behouden blijft.
b) Repareer nooit een beschadigde accu. Het repareren van een accu mag uitsluitend worden uitgevoerd door de fabrikant of een erkend servicecentrum. Houd elektrisch gereedschap alleen vast aan de geisoleerdehandgrepenwonneeruwerkzaamheden uitvoert waar bij het bevestigingsmiddel in aanraking kan komen met verborgen bedrading. Als een bevestigingsmiddel een stroomvoerende draad raakt, kunnen blootliggende metalen delen van het gereedschap ook onder stroom komen te staan en kan de gebruiker een elektrische schok krijgen.

Voorzorgsmaatregelen bij gebruik van een accukabelkrimptang

• Volg bij gebruik van dit gereedschap de onderstaande instructies:

Voorzorgsmaatregelen voor het gereedschap

• Bedien het gereedschap nooit wonneer de gereedschapskop in de richting van omstanders wijst.
• Wonneer het gereedschap gedurende en langer tijd is opgeslagen bij temperatures van 0^ of lager, maar u het gedurende ongeveer 60 minutes liggen bij een temperatuur van 10^ tot 15^ . Dit dient om zeker teijken van een vloeijende doorstroming van de hydrauliekolie en tevens de correcte werkig van het gereedschap.
• Laat het gereedschap Niet vallen en stel het Niet bloat aan plotselinge schokken. Dit gereedschap bevat veel,kleine componenten en precisionderden. Het gereedschap zaiet correct werken wanner het wordt bloatgesteld aan schokken.
• Stel het gereedschap Niet bloat aan water, olie of oplosmiddelen.
  Bedien het gereedschap nooit zonder matrijzen.
• Richt het gereedschap nooit op andere Personen.
• Laat het gereedschap Niet vallen. Als het gereedschap valt, kan het hydraulisch circuit worden beschadigd en ertoe leiden dat het gereedschap Niet correct werkt.
• Houd de kop en bek schoon en vrij van verontreinigingen. Oplosmiddelen konnen worden gebruikt om de kop te reinigen, maar mogen nicht worden gebruikt op de kunststof behuizing. Gebruik zeep en water om de behuizing te reinigen.

Voorzorgsmaatregelen bij het gebruik van de accu

• Sluit de polen nooit kort.
• Houd de accu uit de buurt van water, olie en organische oplosmiddelen.
• Haal de accu Niet uit elkaar en wijzig hem Niet.
• Als de accu worden weggegooid, gooit u hem Niet in een vuur of bij het gewone huisvuil. (Wij promoten recyclen.) (zie pagina 49.)
• Gooi de accu Niet en LAST hem Niet vallen.
• Laat de accu Niet gedurende een langerijd liggen op eenplaats waar de temperatuur kan oplopen tot 40^ of hoger.
• Sluit de accu nicht kort door vuil of stof op de polen teCTXlenkmen,angezien hierdoor een storing zal optreden. Als een pool gecorrodeerd is,gebruikt u de accu Niet.
• De accu is voorzien van een beschemmingsfunctie die de uitvoer onderbreekt om de levensduur van de accu te verlengen. De motor kan stoppen wanneer de resterende acceluding laag is verwijl de bedieningsschakelaar worden ingedrukt tijdens het gebruik van dit gereedschap. Dit isECHTER geen storing, maar een beschemmingsfunctie. In een dergelijk geval laadt u onmiddelijk de accu op.

Voorzorgsmaatregelen voor de acculader

• Deze acculader heeft een indicatielampje (meerkleurige led) om de oplaadstatus van de accu aan te gehen.

• Sluit de acculader nicht kort door vuil of stof in de aansluitopening te lately komen, aangezien hierdoor een storing zar optreden. Als de metalen aansluitpunteng gecorrodeerd zich, gebruikt u de acculader nicht.

Symbolen

Alleen voor EU-landen
Als gevolg van gevaarlijke componenten in het apparaat, können oude elektrische en elektronische apparaten, accu's en batterijen schadelijk�zijn voor het milieu en de menselijk gezondheid.

Gooi elektrische en elektronische apparaten, accu's en batterijen Niet weg met het huisvuil! In overeenstemming met de Europese richtlij inzake oude elektrische en elektronische apparaten, en inzake batterijen en accu's en oude batterijen en accu's, en de toepassing waarvan binnen de nationale wetgeving, dienen oude elektrische apparaten, batterijen en accu's gezehden te worden opgeslagen en te worden ingeleverd bij een gescheiden afvalinzamelingscentrum voor huishoudelijk afval dat zich houdt aan de regelgeving op het gebied van milieubeschemering.

Dit worden op het apparaat aangegeven met het symbol van een doorgekruiste afvalcontainer.

WAARSCHUWING: Om het risico van een vlamboog, elektrische schok en beschadiging van eigendommen te verkleinen, werkt u zo möglichk aan nietsroomvoerende ledingen. Het gereedschap is Niet geisoleerd. Als het noodzakelijk is om met stroomvoerende ledingen te werkken, verzekert u zich ervan dat vooraf alle vereiste voorzorgsmaatregelen+zijn getroffen, waaronder die voorgeschreven in NFPA 70E.

Geluid

De typische, A-gewogen geluidsniveauaus zijn gemeten volgens EN62841-1:

Geluidsdrukniveau (K = 3 dB (A)):61,9dB(A)

Geluidsvermogenniveau (K = 3dB(A)):73,1dB(A)

OPMERKING: De opgegeven geluidsemissiewaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/konnen worden gebruikt om dit gereedschap te vergelijkden met andere gereedschappen.

OPMERKING: De opgegeven geluidsemissiewaarde(n) kan/kunnen ook worden gebruikt voor een beordeling vooraf van de blootstelling.

WAARSCHUWING:

Draag gehoorbescherming.
- De geluidsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het soort werkstuk waarmee worden gewerkt.
Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zichen gebaseerd op een schatting van deblootstelling onder praktijkomstandigheden (rekening houdend met allefasen van degebruikscyclus, zoals de tijsduur gedurende welke het gereedschap isuitgeschakeld en stationair draait, naast de ingeschakelde tijsduur).

Trillingen

De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN62841-1:

Handgreep: 0,4m / s^2

Onzekerheid (K): 1,5 m/s²

OPMERKING: De totale trillingswaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/konnen worden gezrukt om dit gereedschap te vergelijkden met andere gereedschappen.

OPMERKING: De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling.

WAARSCHUWING:

• De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het soort werkstuk waarmee worden gewerkt.
  Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zichen gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met allefasen van de gebruikscyclus, zoals de tijsduur gedurende welke het gereedschap isuitgeschakeld en stationair draait, naast de ingeschakelde tijsduur).

Toepasselijke accu's en acculaders

Accu BL1815N/BL1820B/BL1830B/BL1840B/BL1850B/BL1860B

Acculader DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /

DC18SH/DC18WC

• Sommige van de hierboven vermelde accu's en acculaders zichen möglichk Niet leverbaar afhankelijk van waar u woont.
• Als u een accu wilt opladen, leest u eerst de gebruiksaanwijzing van de accelader.

WAARSCHUWING: Gebruik uitsluitend de accu's en acculaders die hierboven worden genoemd.

Gebruik van enige andere accu of accrulader kan leiden tot letsel en/of brand.

Belangrijke veiligheidsinstructies voor een accu

1. Lees alle voorschriften en waarschuwingen op (1) de acculader, (2) de accu, en (3) het product waarvoorde accu worden gebruikt, alvorens de accu in gebruik te nemen.
2. Haal de accu Niet uit elkaar en saboteer hem Niet. Dit kan leiden tot brand, buitensporige但它 of een explosie.
3. Als de gebruiksduur aanzienlijk korter is geworden, moet u het gebruik ervan onmiddelijk stopzetten. Dit kan leiden tot het risico van oververhitting, met gevaar voor brand of zelfs een explosie.
4. Als elektrolyt in uw ogen isterechtgekomen, spoelt u uw ogen met schoon water en roept u onmiddelijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.
5. Voorkom kortsluiting van de accu:

(1) Raak de occupolen nooit aan met een geleidend materiaal.
(2) Bewaar de accu Niet in een bak waarin andere metalen voorwerpen zoals spijkers, Munten, enz. worden bewaard.
(3) Stel de accu Niet bloot aan water of regen.

Kortsluiting van de accu kan leiden tot een hoge stroomsterkte, oververhitting, möglichke brandwonden en zichs een defect.

1. Bewaar en gebruik het gereedschap en de accu Niet opplaatsen waar de temperatuur kan oplopen tot 50^ (122^) of hoger.
2. Werp de accu nooit in het vuur, ook Niet wanner hij zwaar beschadigd of volledig versleten is. De accu kan ontploffen in het vuur.
3. Laat de accu Niet vallen, sla er geen spijker in, snijd er Niet in, gooi er Niet mee en stoot hem Niet wegen een hard voorwerp. Dergelijk handelingen können leiden tot brand, buitensporige但它 of een explosie.

4. Gebruik nooit een beschadigde accu.

5. De bijgeleverde lithiumionaccu's zijn onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke stoffen.

Voor commercieel transport, bijvoorbeeld door derden en transporteurs, moeten speciale vereisten ten aanzien van verpakking en etikettering worden nageleefd.
Als voorbereiding van het product dat worden getransporteerd is het noodzakelijk een expert op het gebied van gevaarlijke stoffen te raadplegen. Houd u tevens aan möglichk strengere nationale regelgeving.

Blootliggende contactpunter moeten worden afgeplakt of afgedekt en de accu moet zodanig worden verpakt dat deze Niet kan bewegen in de verpakking.

1. Wanneer u de accu wilt weggooien, verwijdert u de accu vanaf het gereedschap en gooit u hem op een veilige manier weg. Volg bij het weggooien van de accu deplaatslijke voorschriften.
2. Gebruik de accu's uitsluitend met de producten die door Makita zijn aanbevolen. Als de accu's worden aangebracht in nicht-compatiblele producten, kan dat leiden tot brand, buitensporige warmteontwikkeling, een explosie of lekkege van elektrolyt.
3. Als u het gereedschap gedurende een langtijd Niet denkt te gaan gebruiken, moet de accu vanaf het gereedschap worden verwijderd.
4. Tijdens en na gebruik, kan de accu heb zich waardoor brandwonden of koude brandwonden konnen worden veroorzaakt. Wees voorzichtig bij het hanteren van een hare accu.
5. Raak de aansluitpunten van het gereedschap Niet onmiddelijk na gebruik aan,ondat deze heet genoeg+kennen om brandwonden teveroorzaken.

6. Zorg ervoor dat geen spanen, stof of grond vast komt te zitten op/in de aansluitpunten, openingsen en groeven van de accu. Hierdoor kan het gereedschap of de accu heet worden, in brand vliegen, uiteen barsten of defect raken en brandwonden of persoonlijk letsel veroorzaken.

7. Behalve indien gebruik van het gereedschap is toegestaan in de buurt van hoogspanningsleideringen, mag u de accu Niet gebruiken in de buurt van hoogspanningsleideringen. Dit kan leiden tot een storing of een defect van het gereedschap of de accu.

8. Houd de accu uit de buurt van kinderen.

BEWAAR DEZE INSTRUCTIES.

AVoorZICTIG:

• Gebruik uitsluitend originele accu's van Makita.

Het gebruik van Niet-originele accu's, of accu's die zich gewijzigd, kan ertoe leiden dat de accu open barst en brand, persoonlijk letsel of schadeveroorzaakt. Ook vervalt daarmee de garantie van Makita op het gereedschap en de accelader van Makita.

Tips voor een maximale levensduur van de accu

1. Laad de accu op voordat hij volledig ontladen is. Stop alkijd het gebruik van het gereedschap en laad de accu op wanner u merkt dat het vermogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opniew op. Te lang opladen verkort de levensduur van de accu.
3. Laad de accu op bij een omgevingstemperatuur tussen 10^ en 40^ (50°F en 104°F). Laat een warme accu afkoelen voordat u hem oplaadt.
4. Als de accu Niet worden gebruikt, verwijdert u hem vanaf het gereedschap of de acculader.
5. Laad de accu op als u deze gedurende een langeijd (meer dan zes maanden) Niet gaat gebruiken.

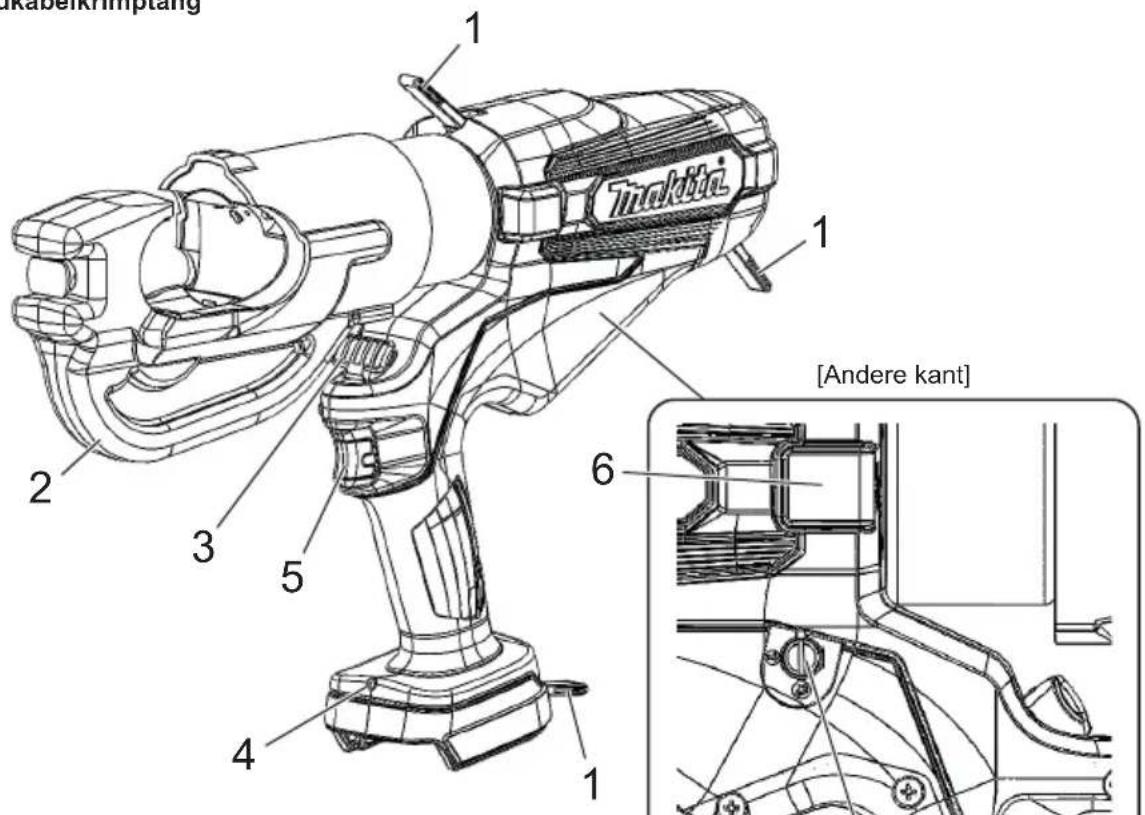

Onderdelen en standaardaccessoires

DTC301/DTC302

Accukabelkrimptang

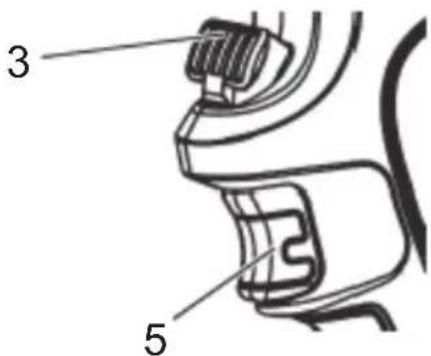

Schuiven

Ontgrendeld Vergrendeld

Draagkoffer

1 Riem 5 Trekker met vergrendeling
2 Kop 6 Voor service (afdekking nicht verwijderen)
3 Open-knop 7 Automatisch openen (zie pagina 50.)
4 Led-werklamp

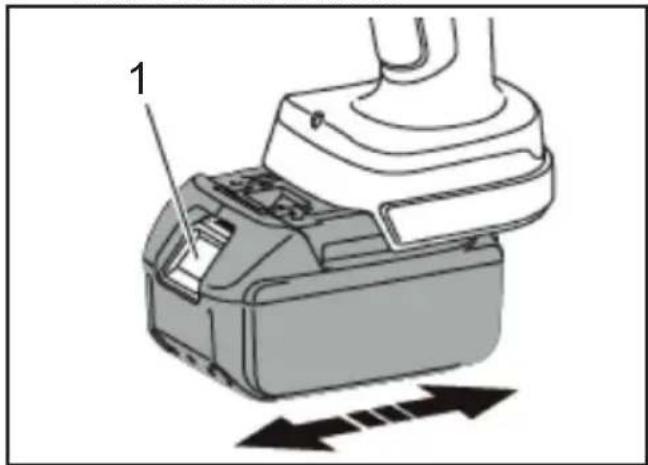

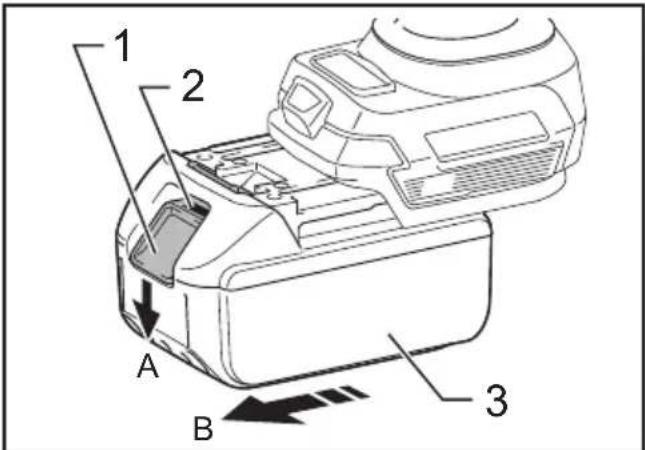

Accu

Accu

• Op het moment van aankoop kan de accubeschemingsfunctie geactiveerd zich ondat de accu Niet voldoende opgeladen is. (Wees voorzichtig, want dit product kan gaan werkken als u de schakelaar bedient.) Laad de accu voor gebruik correct op met de snellader.
• Bevestig het accudeksel wanner u het product niet gebruikt. Het beschermt de accu gegen water en stof.
• Als u het product langere tijd Niet gebruikt, berg het dan op met de accu eruit.

De levensduur van de accu verlengen

• Als u merkt dat de kracht van het gereedschap zwak is geworden, stop dan met het gebruik en laad de accu op.
• Laad een volledig opgeladen accu nicht opniew op.
• Laad de accu op bij een omgevingstemperatuur:tussen 10^ en 40^
• Als de accu heet is geworden, zoals onmiddelijk na gebruik, raden we aan om deze in de lader teplaatsen om af te koelen en op te laden.
• Als een lithium-ionaccu langeijd Niet gebrukt worden (minstens 6 maanden), raden we aan om deze op te laden enervoigens op te bergen.

Inzameling van accu's

• Gebrukke accu's worden ingezameld voor recycling. Breng de accu maar de winkel waar u het product hebget gekocht of maar een Makita-verkoopkantoort.

Recycle de lithium-ionaccu

De accu bevestigen en verwijderen

WAARSCHUWING:

Plaats de accu op de juiste manier in het product. Als het rode gedeelte bovenaan de knop zichtaar is, is de accu Niet volledig vergrendeld. Plaats de accu stevig totdat het rode gedeelte nicht meer zichtaar is.

• Als de accu Niet goed is geplaatst, kan deze losraken en een onceval veroorzaken.

• Om de accuuit dit product te verwijderen, A. houdt u de knop op de voorkant van de accu ingedrukt en B. schuift u de accu om deze te verwijderen.

• Wanner u de accu bevestigt, lijnt u de accu uit met de groeven in het product enplaatst u de accu cervolgens volledig door de procedure in omgekeerde volgorde uit te voeren. Als het rode gedeelte bovenaan de knop nog zichtaar is, is de accu Niet volledig vergrendeld. Plaats de accu op de juiste manier, hebemaal totdat het rode gedeelte nicht meer te zien is.

1. Knop 2. Rood gedeelte 3. Accu

Geeft de resterende accucapaciteit aan

Alleen voor accu's met indicator
1. Indicatielampjes 2. Controleknop

Druk op de contrôleknop op de accu om de resterende accucapaciteit aan te Geven. De indicatielampjes gaan enkele seconden branden.

Indicatielampjes Resterende			capaciteit
Brandend Uit Knipperend
		75% tot 100%
		50% tot 75%
		25% tot 50%
		0% tot 25%
		Laad de accu op.
		De accu kan defect+zijn.

OPMERKING: Afhankelijk van de gebruiksomstandigheden en de omgevingstemperatuur kan de indicatei ieis afwijken van de werkelijkke capaciteit.

OPMERKING: Het eerste indicatielampje (uiterst links) knippert wanner het accubeveiligingsystem werkt.

Toepasselijk krimpbereik

Accukabelkrimptang	DTC301 DTC302
Toepasselijk krimpbereik	Van 6 t/m 400 mm²

Technische gegevens

Accukabelkrimptang	DTC301 DTC302
Nominale uitvoer 120	kN
Olie-inhoud 180 ml
Elektromotor Gelijkspanningsmotor
Afmetingen (I × h × b in mm)	415 × 289 × 92	437 × 287 × 92
Gewicht 6,8 en 7,1 kg	7,5 en 7,8 kg

Het gewicht kan verschillen afhankelijk van de hulpstukken, waaronder de accu. De Lichtste en zwaarste combinaties worden vermeld in de tabel.

Bediening van het gereedschap

De accu aanbrengen

1. Houd de ontgrendelknop ingedrukt en trek de accu eraf. Om een neue accu aan te brengen, duwt u de neue accu stevig op+zijn plaats.
2. Nadat u de accu erop hebt geschoven, controleert u of deze stevig op+zijn plaats zit door voorzichtig eraan te trekken.Druk Niet op de ontgrendelknop wanner u aan de accu trekt.

1. Ontgrendelknop

Selecteer Automatisch openen of Handmatig openen

Automatisch openen is een functie die de bek automatisch opent tot in de uitgangsstand nadat het krimpen is voltooid.

De functie Automatisch openen staat bij verzending ingesteld op Aan.

Om de functie in te stellen op Handmatig openen, verwijdert u de afdekking en verandert u de richting van de gleuf maar (Uit) met behulp van een platkopschroevendraaier. Om de functie wee in te stellen op Automatisch openen, verandert u de richting van de gleuf waar (Aan).

1. Afdekking 2. Uit 3. Aan 4. Gleuf

Trekker en ontgrendelknop

De bek beweegt wanneer de trekker worden ingeknepen.

Houd de trekker ingeknepen totdat unde de ingestelde krimpkracht heeft bereikt.

Om de bek in de gewenste openingsstand te stoppen, knijpt u kort de trekker in (in geval van automatisch openen).

Om de bek handmatig te openen, drukt u op de openknop. De bek blijft open gaan zolang de open-knop ingedrukt worden gehonden (in geval van handmatig en automatisch openen). Door de trekker in te knijpen,.gaat de elektromotor draaien en schuift de zuigeruit.

1. Open-knop 2. Trekker

Krimpbediening

1. Selecteer de opgegeven krimpmatrijzenset voor de kabelschoen en kabel die worden gebruikt.
2. Knijp de trekker in om de bek te sluiten totdat de matrijsontgrendelpen zichtaar is. Druk de matrijsontgrendelpen in en schuif de matrijs op+zijn plaats.
3. Trek de matrijsontgrendelknopuit op de voorkant van het gereedschap en schuif de andere helft van de matrijzenset erin.
4. Plaats de kabelschoen:tussen de matrijzen en knijp de trekker in totdat de kabelschoen op zichplaats wordt vastgehonden.
5. Steek de geleider van de kabel zo ver möglichk in de huls van de kabelschoen en knijp de trekker in totdat het krimpen van de kabelschoen voltooid is.
6. Blijf de trekker ingeknepen houden. De bek worden automatisch geopend tot in de uitgangsstand (in geval van automatisch openen).
7. Verwijder de kabel met kabelschoen uit het gereedschap.
8. Nadat u het gereedschap gedurende 5 minuten hebt gebruikt,That u het 30 minuten rusten.Als u het gedurende langer dan 5 minuten continu gebruikt,zal de motor doorbranden.

Omdemoterte beschemeren, mag u het gereedschap Niet gebruiken als het waarschuwingsgebied voor hoge temperatuur heet is.

De schouderriem bevestigen

Optioneel accessoire

De schouderriem kan aan de ophangringen van het gereedschap worden bevestigd om het gereedschap te dragen.

WAARSCHUWING:

• Verwijder.altijd de schouderriem van het gereedschap als u met het gereedschap werkt. Als u dat Niet doet,kest u uw evenwicht verliezen en een ongevalveroorzaken.
• Gebruik alleen de schouderriem die voor dit gereedschap is bedoeld. Zorg ervoor dat de schouderriem goed aan het gereedschap bevestigd is wanner u het gereedschap draagt.
• Controller bij gelebruik van de schouderriem de schouderriem en de ophangringen zorgvuldig op beschadigingen, scheuren of verrormingen. Als er schade is, gelebruik de schouderriem dan nicht更是 en vraag een erkend Makita-servicecentrum om reparatie.

Onderhoud/Inspectie

• Dagelijks onderhoud is nooodzakelijk om er zeker van teijken dat het gereedschap in goede staat blijft.
• Bewaar het gereedschap Niet in een vochtige omgeving om roesten te voorkomen en een soepele beweging van de onderdelen te behouden.
• Als het gereedschap beschadigd is na meer dan 10.000 koer normal teijken gebruikt, is het einde vanijken levensduur bereikt.

Gebruik het gereedschap Nieteer, zelfs Niet naervanging van de beschadigde onderdelen.

• Wonneer een onderdeel vuil is geworden, veegt u het schoon met een doek bevochtigd met een zeepoplossing.
• Wanneer de accu los wordenbewaard,plaatst u het accessoire voor afdekking van de aansluitpunten over de aansluitpunten om kortsluiting te voorkomen.
• De prestaties van het gereedschap konnen na verloop vanijd afnemen als gevolg van de verslechtering van zichen onderdelen of de hydrauliekolie.

Laat uw gereedschap elke tweeJAar (tegen betaling) onderhoden om het tot het einde van+zijn levensduur te kunnen blijven gebruiken. Voor meer informatie neemt u contact op met een erkende onderhoudsdienst.
