EM407MP - Multitool MAKITA - Gratis gebruiksaanwijzing en handleiding

Producttype	Multifunctioneel gereedschap (roterende schaar)
Merk	Makita
Model	EM407MP
Afmetingen (L × B × H)	965 mm × 245 mm × 155 mm
Netto gewicht (zonder mesbeschermer)	2,7 kg
Snijdiameter	230 mm
Overbrengingsverhouding (bovenste mes)	1:26
Overbrengingsverhouding (onderste mes)	1:12
Goedgekeurde motoreenheden	EX2650LH, DUX60, DUX18, UX01G
Voeding	Via compatibele motoreenheid (thermisch of draadloos)
Hoofdfuncties	Gras, onkruid, struiken en kreupelhout snijden
Veiligheid	Dragen van persoonlijke beschermingsmiddelen (helm, bril, handschoenen, laarzen); veiligheidsafstand 15 m; terugslagsysteem
Onderhoud en reiniging	Reinigen na gebruik; smeren van het tandwielhuis elke 50 uur en van de motoras elke 30 uur; messen elke 8 uur slijpen
Reserveonderdelen en repareerbaarheid	Makita reserveonderdelen; reparatie door erkend servicecentrum
Garantie	Onder voorbehoud van de garantievoorwaarden van Makita
Normen	EN ISO 11806-1:2022, EN 62841-1:2015+A11:2022

Veelgestelde vragen - EM407MP MAKITA

Welke motoren zijn compatibel met het EM407MP-accessoire?

Het EM407MP-accessoire is goedgekeurd voor gebruik met de volgende motoreenheden: EX2650LH (multifunctionele motor), DUX60 en DUX18 (draadloze motoren), en UX01G (draadloze motor). Gebruik het accessoire nooit met een niet-goedgekeurde eenheid.

Hoe installeer ik de beschermkap van het gereedschap?

De beschermkap wordt met de meegeleverde bouten aan de klembevestiging bevestigd. Draai de bouten periodiek aan om een constante afstand tussen de klembevestiging en de beschermkap te behouden. Gebruik het accessoire nooit zonder beschermkap.

Hoe bevestig ik de buis van het accessoire aan de motoreenheid?

Draai de hendel van de motoreenheid naar de accessoirezijde, verwijder de dop, lijn de pen uit met de pijl en steek de buis erin totdat de ontgrendelknop zichtbaar wordt. Draai vervolgens de hendel naar de zijde van de motoreenheid. Om te verwijderen, doe het omgekeerde en druk op de ontgrendelknop.

Wat is de procedure voor het demonteren van de snijmessen?

Draag handschoenen, plaats de dopmoersleutel op de moer, lijn de gaten van de bovenste en onderste messen uit, steek de inbussleutel erin, draai dan de bout met de klok mee met de dopmoersleutel om los te maken. Verwijder de bout, de spanring, de steun en het ondermes, verwijder vervolgens het bovenmes door het te draaien. Volg de afbeeldingen in de handleiding.

Hoe slijp ik de snijmessen?

Demonteer de messen, gebruik dan een diamantvijl om de punten en snijkanten te slijpen in een hoek van 40°. Slijp altijd beide messen (bovenste en onderste). Rond de aanhechting van elk mes af. Vervang het bovenste mes als de tanden tot aan de rib zijn versleten.

Wat zijn de aanbevolen smeerintervallen?

Het tandwielhuis moet worden gesmeerd met vet (Shell Alvania 2 of equivalent) elke 50 uur gebruik. De motoras moet elke 30 uur worden gesmeerd. Smeer niet wanneer het huis warm is.

Wat moet ik doen als het accessoire abnormaal trilt?

Stop onmiddellijk de motor. Mogelijke oorzaken zijn: gebroken, verbogen of versleten messen (vervang ze), losse bevestiging van de messen (draai de bout aan), of afwijking van het aandrijfsysteem (neem contact op met een erkend servicecentrum).

Welke persoonlijke beschermingsmiddelen moet ik dragen?

Draag een veiligheidshelm, veiligheidsbril, gehoorbescherming, beschermende handschoenen, stevige laarzen met antislipzolen (bij voorkeur met stalen neuzen), een lange broek, een shirt met lange mouwen en indien nodig een stofmasker.

Hoe voorkom ik terugslag (terugspringen van het mes)?

Om terugslag te voorkomen, pas het messegment tussen 8 en 11 uur of tussen 1 en 4 uur toe. Gebruik nooit het segment tussen 11 uur en 1 uur. Zwaai het gereedschap in een halve cirkel als een zeis, en gebruik het mes niet in de buurt van harde voorwerpen (hekken, stenen, enz.).

Waar kan ik het EM407MP-accessoire laten repareren?

Alle reparaties, onderhoud en afstellingen moeten worden uitgevoerd door een erkend Makita-servicecentrum, met uitsluitend Makita-vervangingsonderdelen. Raadpleeg de Makita-website of neem contact op met uw dealer om een erkend centrum te vinden.

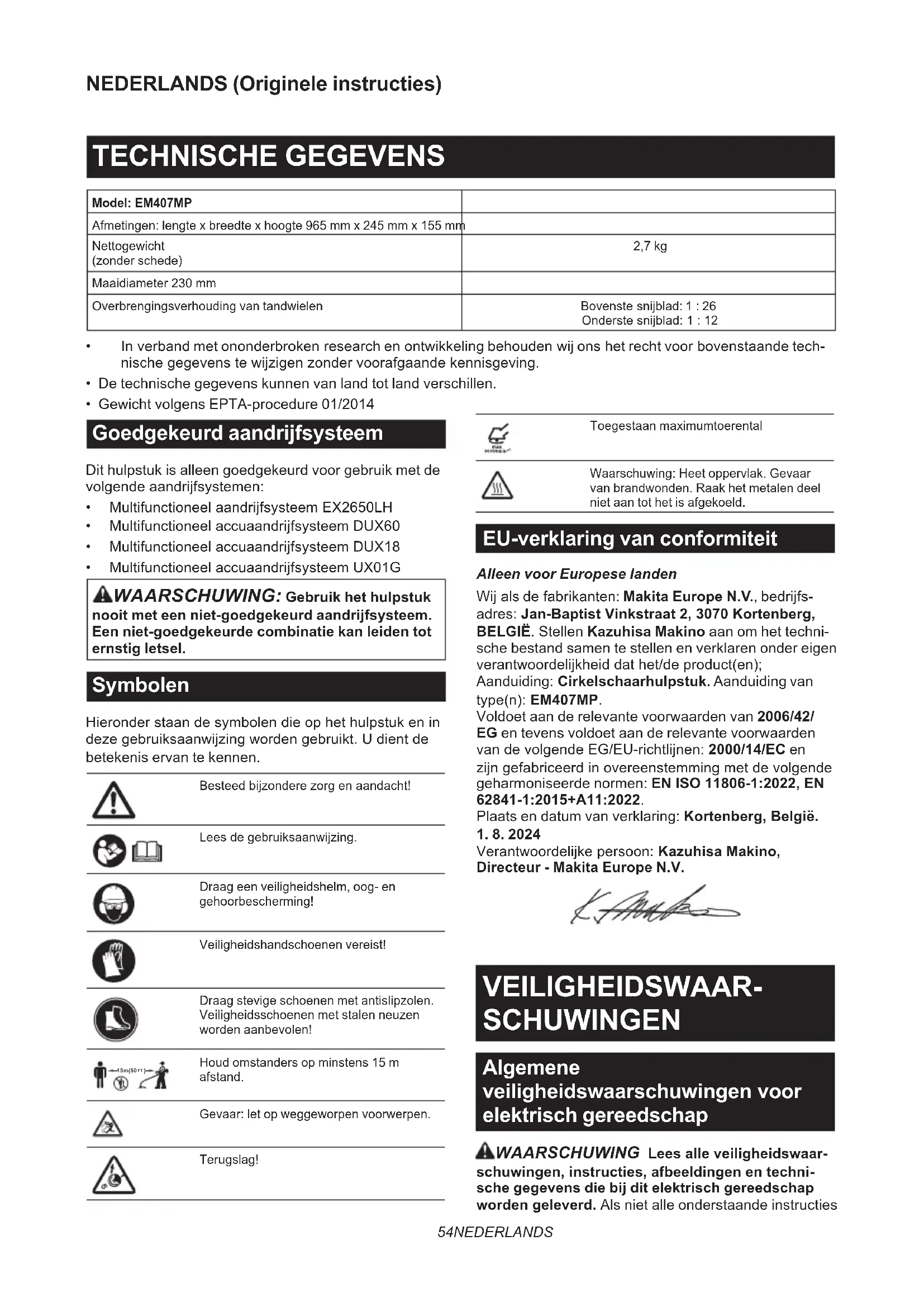

GEBRUIKSAANWIJZING EM407MP MAKITA

Model: EM407MP
Afmetingen: lengte x breedte x hoogte 965 mm x 245 mm x 155 mm
Nettogewicht (zonder schede)	2,7 kg
Maaidiameter 230 mm
Overbrengingsverhouding van tandwielen	Bovenste snijblad: 1 : 26Onderste snijblad: 1 : 12

• In verband met ononderbroken research en ontwikkeling behouden wij ons het recht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
- De technische gegevens kunnen van land tot land verschillen.
• Gewicht volgens EPTA-procedure 01/2014

Goedgekeurd aandrijfsysteem

Dit hulpstuk is alleen goedgekeurd voor gebruik met de volgende aandrijfsystemen:

• Multifunctioneel aandrijfsysteem EX2650LH
• Multifunctioneel accuaandrijfsysteem DUX60
• Multifunctioneel accuaandrijfsysteem DUX18
• Multifunctioneel accuaandrijfsysteem UX01G

⚠ WAARSCHUWING: Gebruik het hulpstuk nooit met een niet-goedgekeurd aandrijfsysteem. Een niet-goedgekeurde combinatie kan leiden tot ernstig letsel.

Symbolen

Hieronder staan de symbolen die op het hulpstuk en in deze gebruiksaanwijzing worden gebruikt. U dient de betekenis ervan te kennen.

Besteed bijzondere zorg en aandacht!

Lees de gebruiksaanwijzing.

Draag een veiligheidshelm, oog- en gehoorbescherming!

Draag stevige schoenen met antislipzolen. Veiligheidsschoenen met stalen neuzen worden aanbevolen!

Houd omstanders op minstens 15 m afstand.

Gevaar: let op weggeworpen voorwerpen.

Terugslag!

Toegestaan maximumtoerental

Waarschuwing: Heet oppervlak. Gevaar van brandwonden. Raak het metalen deel niet aan tot het is afgekoeld.

EU-verklaring van conformiteit

Alleen voor Europese landen

Wij als de fabrikanten: Makita Europe N.V., bedrijfs-adres: Jan-Baptist Vinkstraat 2, 3070 Kortenberg, BELGIË. Stellen Kazuhisa Makino aan om het technische bestand samen te stellen en verklaren onder eigen verantwoordelijkheid dat het/de product(en);

Aanduiding: Cirkelschaarhulpstuk. Aanduiding van type(n): EM407MP.

Voldoet aan de relevante voorwaarden van 2006/42/EG en tevens voldoet aan de relevante voorwaarden van de volgende EG/EU-richtlijnen: 2000/14/EC en zijn gefabriceerd in overeenstemming met de volgende geharmoniseerde normen: EN ISO 11806-1:2022, EN 62841-1:2015+A11:2022.

Plaats en datum van verklaring: Kortenberg, België. 1. 8. 2024

Verantwoordelijke persoon: Kazuhisa Makino, Directeur - Makita Europe N.V.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

⚠ WAARSCHUWING Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen en technische gegevens die bij dit elektrisch gereedschap worden geleverd. Als niet alle onderstaande instructies

worden opgevolgd, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

De term "elektrisch gereedschap" in de veiligheidsvoorschriften duidt op gereedschappen die op stroom van het lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos).

Veiligheid op de werkplek

1. Zorg dat uw werkomgeving schoon is en helder verlicht. Op een rommelige of donkere werkplek gebeuren vaker ongevallen.
2. Gebruik elektrisch gereedschap niet in een explosieve atmosfeer, zoals in de buurt van licht ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap wekt vonken op die het stof of de dampen kan doen ontbranden.
3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Als u afgeleid wordt, kunt u de macht over het gereedschap verliezen.

Elektrische veiligheid

1. Let op dat de stekker van het gereedschap goed in het stopcontact past. Probeer nooit om de netsnoerstekker op enige wijze aan te passen. Gebruik met geaard elektrisch gereedschap (met aardaansluiting) nooit een adapter of verloopstekker. Met de standaardstekker in een overeenkomstig stopcontact verkleint u de kans op een elektrische schok.
2. Voorkom aanraking met geaarde oppervlakken, zoals pijpen, radiatoren, fornuizen of koelkasten. De kans op een elektrische schok is groter wanneer uw lichaam is geaard.
3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Als water binnendringt in het elektrisch gereedschap, wordt de kans op een elektrische schok groter.
4. Behandel het snoer voorzichtig. Til het gereedschap niet aan het snoer op en trek er niet aan maar pak de stekker vast om die uit het stopcontact te verwijderen. Houd het netsnoer uit de buurt van hitte, olie, scherpe randen en bewegende delen. Beschadigde en in de war geraakte snoeren verhogen de kans op een elektrische schok.
5. Bij gebruik van elektrisch gereedschap buitenshuis, gebruikt u een verlengsnoer dat geschikt is voor gebruik buitenshuis. Een verlengsnoer dat geschikt is voor gebruik buitenshuis verkleint de kans op elektrische schokken.
6. Als het onvermijdbaar is een elektrisch gereedschap te gebruiken in een vochtige omgeving, gebruikt u een voeding met een reststroombeveiliging (RCD). Het gebruik van een RCD verkleint de kans op elektrische schokken.
7. Elektrische gereedschappen kunnen elek- tromagnetische velden (EMF) genereren die ongevaarlijk zijn voor de gebruiker. Echter, gebruikers met een pacemaker of andere soort- gelijke medische apparaten dienen voor advies

contact op te nemen met de fabrikant van hun apparaat en/of een dokter voordat ze dit elektrisch gereedschap gebruiken.

Persoonlijke veiligheid

1. Let altijd goed op, kijk naar wat u aan het doen bent, en gebruik uw gezond verstand tijdens het werken met een elektrisch gereedschap. Ga niet met elektrisch gereedschap werken wanneer u moe bent of als u drugs, alcohol of medicijnen hebt ingenomen. Een ogenblik van onoplettendheid kan tijdens het gebruik van een elektrisch gereedschap leiden tot ernstig persoonlijk letsel.
2. Gebruik persoonlijke-veiligheidsmiddelen. Draag altijd oogbescherming. Veiligheidsmiddelen, zoals stofmaskers, slipvaste veiligheidsschoenen, veiligheidshelm en gehoorbescherming, gebruikt in toepasselijke situaties, dragen bij tot vermindering van persoonlijk letsel.
3. Voorkom onbedoeld starten. Controleer dat de schakelaar in de uit-stand staat alvorens het gereedschap aan te sluiten op de voeding en/of accu, op te pakken of te dragen. Door elektrisch gereedschap te dragen met uw vinger op de schakelaar, of door het gereedschap op een voeding aan te sluiten terwijl de schakelaar aan staat, neemt de kans op ongelukken sterk toe.
4. Verwijder afstelsleutels en tangen voordat u het elektrisch gereedschap inschakelt. Een sleutel of tang die nog aan een draaiend deel van het elektrisch gereedschap vastzit, kan persoonlijk letsel veroorzaken.
5. Reik niet te ver. Zorg altijd voor een stevige stand en goede lichaamsbalans. Zo heeft u een betere controle over het elektrisch gereedschap in onverwachte situaties.
6. Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uw haar en kle- ding uit de buurt van draaiende onderdelen. Loshangende kleding, sieraden en lang haar kunnen verstrikt raken in bewegende delen.
7. Als het elektrisch gereedschap is uitgerust met een aansluiting voor stofafzuig- en stofopvangvoorzieningen, zorgt u ervoor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van een stofvanger kan gevaar door stof verminderen.
8. Laat bekendheid met gereedschappen door veelvuldig gebruik er niet toe leiden dat u gemakzuchtig wordt en de veiligheidsprincipes voor het werken met gereedschappen negeert. Een ondoordachte handeling kan in een fractie van een seconde leiden tot ernstig letsel.
9. Draag tijdens het gebruik van elektrisch gereedschap altijd een veiligheidsbril om uw ogen te beschermen tegen letsel. De bril moet voldoen aan ANSI Z87.1 in de Verenigde Staten, aan EN 166 in Europa, en aan AS/NZS 1336 in Australië en Nieuw-Zeeland. In Australië en Nieuw-Zeeland is het wettelijk verplicht om tevens een spatscherm te dragen om uw gezicht te beschermen.

Het is de verantwoordelijkheid van de werkgever om ervoor te zorgen dat geschikte beschermingsmiddelen gebruikt worden door de gebruikers van het gereedschap en anderen in de onmiddellijke omgeving van de werkplek.

Gebruik en verzorging van elektrisch gereedschap

1. Overbelast het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor het werk. Het juiste elektrisch gereedschap werkt beter en veiliger binnen het aangegeven capaciteitsbereik.

2. Gebruik het elektrisch gereedschap niet als het niet kan worden in- en uitgeschakeld met de schakelaar. Ieder elektrisch gereedschap dat niet met de schakelaar kan worden bediend is gevaarlijk en moet eerst worden gerepareerd.

3. Trek de stekker uit het stopcontact en/of verwijder de accu, indien afneembaar, vanaf het elektrisch gereedschap voordat u afstellingen maakt, accessoires verwisselt of het elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verlagen de kans dat het elektrisch gereedschap per ongeluk wordt gestart.

4. Bewaar elektrische gereedschappen die niet worden gebruikt buiten het bereik van kinderen en voorkom dat personen die onbekend zijn met het gebruik ervan of met deze instructies het elektrisch gereedschap gebruiken. Elektrische gereedschappen zijn gevaarlijk in de handen van onervaren gebruikers.

5. Onderhoud het elektrisch gereedschap en de accessoires. Controleer op een slechte uitlijning of het aanlopen van draaiende delen, het afbreken van onderdelen en alle andere situaties die van invloed kunnen zijn op de werking van het elektrisch gereedschap. Als het elektrisch gereedschap beschadigd is, laat u het eerst repareren voordat u het gebruikt. Veel ongelukken worden veroorzaakt doordat het elektrisch gereedschap slecht wordt onderhouden.

6. Houd snij- en zaaggarnituren scherp en schoon. Goed onderhouden snij- en zaaggarnituren met scherpe snij- en zaagranden lopen minder vaak vast en zijn gemakkelijker te gebruiken.

7. Gebruik het elektrisch gereedschap met de bijbehorende accessoires, bits, enz., overeenkomstig deze instructies, met inachtneming van de werkomstandigheden en het werk dat wordt uitgevoerd. Het gebruik van het elektrisch gereedschap bij andere werkzaamheden dan waarvoor het is bedoeld, kan leiden tot gevaarlijke

situaties.

1. Houd de handgrepen en oppervlakken die vastgepakt worden droog, schoon en vrij van olie en vetten. Gladde handgrepen en oppervlakken die vastgepakt worden maken het veilig hanteren en bedienen van het gereedschap in onverwachte situaties onmogelijk.

2. Draag tijdens het gebruik van dit gereedschap geen stoffen werkhandschoenen die erin verstrikt kunnen raken. Wanneer werkhandschoenen verstrikt raken in de bewegende delen kan persoonlijk letsel worden veroorzaakt.

Gebruik en verzorging van gereedschap dat op een accu werkt

1. Laad alleen op met de acculader aanbevolen door de fabrikant. Een acculader die geschikt is voor een bepaald type accu, kan brandgevaar opleveren indien gebruikt met een ander type accu.
2. Gebruik elektrisch gereedschap uitsluitend met de daarvoor bestemde accu. Gebruik van andere accu's kan gevaar voor letsel of brandgevaar opleveren.
3. Als de accu niet wordt gebruikt, houdt u deze uit de buurt van metalen voorwerpen, zoals paperclips, muntgeld, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die een kortsluiting kunnen veroorzaken tussen de accupolen. Kortsluiting tussen de accupolen kan leiden tot brandwonden of brand.
4. Onder zware gebruiksomstandigheden kan vloeistof uit de accu komen. Voorkom aanraking! Als u er per ongeluk mee in aanraking komt, spoelt u het er met water af. Als de vloeistof in uw ogen komt, raadpleegt u tevens een arts. Vloeistof uit de accu kan irritatie en brandwonden veroorzaken.
5. Gebruik geen accu of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde accu's kunnen onvoorspelbaar gedrag vertonen dat kan leiden tot brand, explosie of gevaar van letsel.
6. Stel een accu of gereedschap niet bloot aan vuur of buitensporige temperaturen. Blootstelling aan vuur of temperaturen hoger dan 130 °C kunnen een explosie veroorzaken.
7. Volg alle oplaadinstructies en laad de accu of het gereedschap niet op buiten het temperatuurbereik opgegeven in de instructies. Verkeerd opladen of bij een temperatuur buiten het opgegeven bereik kan de accu beschadigen en de kans op brand vergroten.

Reparatie

1. Laat uw elektrisch gereedschap repareren door een vakbekwame reparateur die gebruik maakt van uitsluitend identieke vervangingsonderdelen. Zo bent u ervan verzekerd dat de veiligheid van het elektrisch gereedschap behouden blijft.
2. Repareer nooit een beschadigde accu. Het repareren van een accu mag uitsluitend worden uitgevoerd door de fabrikant of een erkend servicecentrum.
3. Volg de instructies voor het smeren en

Veiligheidswaarschuwingen voor een cirkelschaar

De termen "apparaat" in de waarschuwingen en voorzorgsmaatregelen verwijzen naar de combinatie van de cirkelschaar en het aandrijfsysteem.

De term "motor" in de waarschuwingen en voorzorgsmaatregelen verwijst naar de benzinemotor of elektromotor van het aandrijfsysteem.

Algemene veiligheid

1. Een beginnende of onervaren gebruiker moet zich door de dealer laten instrueren in de volledige bediening van dit apparaat. Laat in geen geval kinderen, personen met een verminderd lichamelijk, zintuiglijk of geestelijk vermogen, of gebrek aan kennis en ervaring, en personen die de gebruiksaanwijzing niet gelezen hebben, het apparaat gebruiken.
2. Het verdient aanbeveling het apparaat uit-sluitend uit te lenen aan mensen die bewezen hebben ervaren te zijn. Geef altijd de gebruiks-aanwijzing mee.
3. Let altijd goed op, kijk naar wat u aan het doen bent, en gebruik uw gezond verstand tijdens het werken met het apparaat. Gebruik het apparaat niet wanneer u moe bent, of onder invloed staat van drugs, alcohol of medicijnen. Een ogenblik van onoplettendheid kan tijdens het gebruik van het apparaat leiden tot ernstig persoonlijk letsel.
4. Vermijd het gebruik van het apparaat onder slechte weersomstandigheden, met name wanneer de kans op bliksem bestaat.
5. Houd u aan alle nationale en lokale regelgeving omtrent het gebruik van elektrische apparaten buitenshuis.

Gebruiksdoeleinden van het apparaat

Dit apparaat is uitsluitend bedoeld voor het maaien van gras, onkruiden, struiken en ondergroei.

Gebruik het apparaat nooit voor enig ander doel. Het gebruik voor onbedoelde doeleinden kan leiden tot ernstig letsel.

Persoonlijke-veiligheidsmiddelen

1. Draag altijd een sterke lange broek, stevige schoenen, handschoenen en een shirt met lange mouwen. Draag geen loszittende kle- ding, sieraden, een korte broek of sandalen, en werk niet blootsvoets. Bind uw haar op tot boven schouderhoogte.
2. Draag altijd een helm wanneer het risico bestaat op vallende objecten.
3. Draag gehoorbescherming, zoals oorkappen. Blootstelling aan harde geluiden kan leiden tot gehoorbeschadiging.
4. Draag altijd stevige schoenen met een antis-lipzool. Dit beschermt uw voeten tegen letsel en garandeert dat u stevig staat.
5. Draag zo nodig een stofmasker.

Voorbereidingen voor gebruik

1. Controleer voor gebruik altijd of het apparaat veilig is om te gebruiken:

— Controleer op brandstoflekkage.
— Verzeker u ervan dat alle bevestigingsmiddelen op hun plaats zitten en zijn vastgezet.
— Vervang beschadigde onderdelen.
— Verzeker u ervan dat het snijgarnituur correct is aangebracht en stevig is bevestigd.
— Verzeker u ervan dat het snijgarnituur stevig is bevestigd in de positie beschreven in deze gebruiksaanwijzing.
— Controleer de gastrekker, uit-vergrendel-hendel en andere bedieningselementen op een soepele bediening en correcte werking.
— Reinig de handgrepen voor een goede beheersing van het apparaat.
— Verzeker u ervan dat de handgrepen zijn gemonteerd zoals beschreven in deze gebruiksaanwijzing.
Als u deze instructies niet opvolgt, kan ernstig letsel ontstaan.

1. Gebruik een scherp snijblad. Gooi snijbladen weg die verbogen, getordeerd, gebarsten, kapot, gekarteld of anderszins beschadigd zijn. Een bot snijblad heeft een hogere kans op beknellen en terugslag.
2. Gebruik altijd alle onderdelen die vereist zijn om het snijblad goed te bevestigen. Onjuist bevestigingsmiddelen kunnen ertoe leiden dat het snijblad eraf vliegt en de gebruiker en/of omstanders ernstig letsel toebrengt.

Brandstof bijvullen

1. Zet de motor uit voordat u brandstof bijvult. Blijf uit de buurt van open vuur en vonken. Rook nooit tijdens het bijvullen van de brandstof. Anders kan brand en/of een explosie ontstaan.
2. Vul brandstof alleen bij in de open lucht. Als u brandstof bijvult in een afgesloten vertrek, kan de brandstofdamp exploderen.
3. Vermijd contact met brandstof en motorolie. Adem geen brandstofdampen in. Als brandstof of olie wordt gemorst, veegt u het onmiddellijk van het apparaat of de grond af. Als brandstof wordt gemorst op uw kleren, moet u onmiddel- lijk andere kleren aantrekken om te voorkomen dat deze vlam vatten.
4. Draai na het bijvullen van brandstof de brandstoftankdop stevig vast en controleer op brandstoflekkage. Start de motor op een afstand van minstens 3 m van de brandstof-bron en bijvulplaats.
5. Vervoer en bewaar brandstof uitsluitend in goedgekeurde jerrycans. Houd kinderen uit de buurt van de opgeslagen brandstof.

De cirkelschaar inschakelen

1. Houd kinderen, omstanders en huisdieren minstens 15 m uit de buurt wanneer het apparaat wordt gestart of gebruikt. Bovendien moeten omstanders oogbescherming dragen omdat er nog steeds een risico is van weggeworpen voorwerpen. Anders kan een onverwachte reactie van een omstander of een terugslag van het snijblad leiden tot ernstig letsel van de gebruiker en/of omstanders.
2. Start en bedien het apparaat alleen buitenshuis in een goed geventileerde omgeving. Gebruik in een gesloten ruimte of op een slecht geventileerde plaats kan leiden tot de dood als gevolg van verstikking of koolmonoxidevergiftiging.
3. Controleer vóór het starten of het snijgarnituur geen harde voorwerpen, zoals takken, stenen, enz., raakt omdat tijdens het starten het snijgarnituur zal ronddraaien.
4. Als het snijgarnituur bij stationair toerental ronddraait, stelt u het stationair toerental af zodat het niet meer ronddraait bij stationair toerental. Anders kan onbedoeld aanraken van het ronddraaiende snijgarnituur leiden tot ernstig letsel.
5. Zet de motor onmiddellijk uit als u enige storing waarneemt.

Vervoeren

1. Zet de motor uit tijdens het vervoeren. Anders kan door onbedoeld starten kan letsel ontstaan.
2. Wanneer u het apparaat vervoert, bevestigt u altijd de afdekkap op het snijblad. Aanraking van het blootliggende snijblad leidt tot letsel.
3. Verzeker u ervan dat tijdens vervoer per auto het apparaat op een veilige plaats ligt om te voorkomen dat er brandstof uit lekt.
4. Til het hele apparaat op van de grond wanneer u het apparaat draagt. Als u het apparaat sleept, wordt de brandstoftank beschadigd en een lekkage veroorzaakt waardoor brand ontstaat.

Gebruik

1. Gebruik het apparaat alleen bij goed licht en zicht. Bij gebruik in het donker of op plaatsen met slecht zicht kan onverwachts een ongeval gebeuren.
2. Vermijd het gebruik van het apparaat wanneer het moeilijk is om uw evenwicht te bewaren, bijvoorbeeld bij het werken op een steile ondergrond of wanneer het hard waait.
3. Wees in de winter bedacht op gladde of natte plaatsen, ijs en sneeuw om uitglijden te voorkomen.
4. Als iemand u nadert, zet u de motor uit. Anders kan het ronddraaiende snijgarnituur de omstander raken en ernstig letsel veroorzaken.

5. Maak voor de werkzaamheden het werkgebied vrij. Verwijder voorwerpen, zoals stenen, glasscherven, spijkers, draad en touw, die kunnen worden weggeworpen of verstrengeld kunnen raken in het snijgarnituur. Vreemde voorwerpen kunnen het snijgarnituur beschadigen en gevaarlijke terugslag veroorzaken.

6. Om het apparaat stabiel te bedienen, houdt u zich tijdens gebruik aan het volgende:

— Houd het apparaat met bede handen stevig vast aan uw rechterkant.
— Hang het apparaat aan uw schouder(s) met het schouderdraagstel.
— Zorg er voor dat u stevig staat. Werk nooit op een ladder of in een boom.
— Reik niet te ver.
— Houd het snijgarnituur onder heuphoogte.
— Houd alle lichaamsdelen uit de buurt van het ronddraaiende snijgarnituur en de hete oppervlakken.

Deze handelingen verlagen het risico van letsel.

1. Als onkruid of takken bekneld raken tussen het snijgarnituur en de beschermkap, zet u altijd de motor uit voordat u ze verwijdert.
   Anders kan onbedoeld draaien van het snijblad ernstig letsel veroorzaken.
2. Laat het apparaat nooit vallen en gooi er niet mee, behalve in een noodgeval. Als het apparaat valt of ergens tegen aan stoot, controleert u onmiddellijk op brandstoflekkage, de veiligheidsinrichtingen of andere schade. Gebruik van een defect apparaat kan leiden tot letsel of brand.
3. Inspecteer het snijgarnituur veelvuldig, of onmiddellijk nadat het tegen een steen of ander hard voorwerp is gestoten. Als het snijgarnituur tijdens gebruikt kapot breekt, kan het afgebroken deel wegvliegen en letsel veroorzaken.
4. Zet de motor uit wanneer u het snijgarnituur wilt inspecteren, reinigen of vervangen. Anders kan het snijgarnituur onverwachts ronddraaien en ernstig letsel veroorzaken.
5. Wanneer u de motor uitzet of de gastrekker loslaat, behoudt u de controle over het apparaat totdat het snijgarnituur volledig tot stilstand is gekomen. Een snijblad dat nog nadraait, kan letsel veroorzaken.
6. Alvorens te beginnen met maaien, wacht u tot het snijgarnituur een voldoende hoog toerental voor maaien heeft bereikt. Het verkleint de kans op terugslag en verstrikt raken van onkruiden.
7. Neem een pauze om te voorkomen dat u door vermoeidheid de controle over het gereedschap verliest. Wij adviseren u ieder uur 10 tot 20 minuten te rusten.
8. Zet de motor uit en leg het apparaat op een veilige plaats neer wanneer u pauzeert of wanneer u het apparaat achterlaat. Het voorkomt een onverwachts ongeval.
9. Raak de motor en de uitlaatdemper niet aan of leg ze niet op brandbare materialen terwijl de motor draait of vlak nadat hij is uitgezet, aangezien deze heet zijn. Hierdoor kunnen brandwonden en/of brand ontstaan.

Snijgarnituren

1. Gebruik een snijgarnituur dat geschikt is voor uw werkzaamheden.

Gebruik altijd de beschermkap van het

snijgarnituur die geschikt is voor het snijgarnituur dat u gebruikt.

1. Gebruik nooit metalen meerdelige kettingen, vlegelmessen en snijbladen die niet worden aanbevolen in deze gebruiksaanwijzing. Anders kan ernstig letsel ontstaan.
2. Bij het hanteren van het metalen snijblad draagt u altijd handschoenen en plaatst u de afdekkap om het snijblad. Het snijblad kan snijwonden veroorzaken in blote handen.
3. Bij gebruik van een metalen snijblad voorkomt u dat terugslag kan optreden en bent u altijd voorbereid op per ongeluk optredende terugslag. Raadpleeg de tekst onder het kopje Terugslag.
4. Voor en na elk gebruik, controleert u of het snijgarnituur stevig is bevestigd. Tijdens gebruik controleert u regelmatig het snijgarnituur op loszitten.

Terugslag (stoot van het snijblad)

Terugslag (stoot van het snijblad) kan optreden wanneer het snel ronddraaiende snijblad in aanraking komt met een voorwerp dat het niet onmiddellijk doorsnijdt. Dit kan krachtig genoeg zijn om het apparaat en/of de gebruiker in elke richting te werpen, waarbij mogelijk de controle over het apparaat wordt verloren en ernstig letsel kan ontstaan.

Terugslag kan zonder waarschuwing optreden wanneer het snijblad bekneld raakt, stilvalt of vastloopt, en heeft een grotere kans op optreden op plaatsen waar het te maaien materiaal moeilijk zichtbaar is.

Terugslag treedt met name op wanneer u met het snijbladsegment tussen 11 en 1 uur tegen een hard voorwerp, struiken en takken met een diameter van 3 cm of meer komt.

▶ Fig.1

Om terugslag te voorkomen:

1. Gebruik het snijbladsegment tussen 8 en 11 uur en tussen 1 en 4 uur.
2. Zwaai het gereedschap gelijkmatig in halve cirkels van rechts naar links, zoals een zeis wordt gebruikt. Hiermee raakt het juiste segment van het snijblad de planten die moeten worden gemaaid.
3. Gebruik nooit het snijbladsegment tussen 11 en 1 uur.

▶ Fig.2

1. Gebruik het snijblad nooit dichtbij harde voorwerpen, zoals afrasteringen, muren, boomstammen en stenen.
2. Houd het snijblad nooit verticaal voor werkzaamheden zoals het maaien van graskanten of snoeien van heggen.
3. Vermijd het gebruik van het gereedschap op plaatsen waar het moeilijk is om het te maaien voorwerp te zien.

Trillingen

Blootstelling aan buitensporige trillingen beschadigt de bloedvaten of het zenuwstelsel van de gebruiker en veroorzaakt de volgende symptomen in de vingers, handen of polsen: 'slapen' (gevoelloosheid), tintelen, pijn, stekend gevoel, veranderen van huidskleur of van de huid. Als een van deze symptomen zich voordoet, raadpleegt u uw dokter.

Om de kans op deze 'witte-vingerziekte' te verkleinen, houdt u uw handen warm tijdens gebruik en onderhoudt u het apparaat en de accessoires goed.

Onderhoud

1. Laat uw apparaat onderhouden door ons erkende servicecentrum met gebruikmaking van uitsluitend identieke vervangingsonderdelen. Gebruik uitsluitend identieke reserveonderdelen en accessoires geleverd door MAKITA. Een verkeerde reparatie of slecht onderhoud kan de levensduur van het apparaat verkorten en de kans op ongelukken vergroten.
2. Wijzig of verwijder nooit enig onderdeel van het apparaat. Dit kan brand en/of ernstig letsel ontstaan.
3. Reinig na gebruik het apparaat en controleer of alle schroeven en moeren goed vastgedraaid zijn.
4. Controleer de staat van het snijgarnituur, de beschermkap van het snijgarnituur en het schouderdraagstel. Het snijblad moet scherp zijn. Probeer nooit beschadigde snijgarnituren recht te trekken of te lassen.

Overige instructies

1. Bewaar het apparaat altijd in een afge- sloten ruimte en met een leeggemaakte brandstoftank.
2. Denk aan het milieu. Vermijd onnodige bedie- ning van de gastrekker zodat minder uitlaat- gassen en geluid worden geproduceerd. Stel de carburateur goed af.
3. Laat de motor niet draaien met een defecte uitlaatdemper.

EHBO

1. Zorg dat ervoor dat een EHBO-doos beschikbaar is in de buurt waar wordt gemaaid om eerste hulp te bieden bij een eventueel ongeval. Vul direct na gebruik van de inhoud de EHBO-doos weer aan.
2. Geef de volgende informatie wanneer u om hulp vraagt:

— Plaats van het ongeval
— Beschrijving van het ongeval
— Aantal gewonden
— Soort letsels
— Uw naam

Aanvullende veiligheidsinstructies

1. Gebruik uitsluitend het specifieke snijblad voor het cirkelschaarhulpstuk.
2. Gebruik uitsluitend de snijgarnituren die zijn gemarkeerd met een toerental dat gelijk is aan of hoger is dan het toerental aangegeven op het apparaat.
3. Inspecteer en onderhoud het apparaat

regelmatig, met name vóór en na gebruik. Laat het apparaat alleen repareren door een erkend servicecentrum.

1. Verzeker u er voor gebruik van dat het schouderdraagstel goed is bevestigd aan het bevestigingsoog van het apparaat.
2. Verwijder alle afstelsleutels en tangen voor- dat u het apparaat inschakelt. Een accessoire dat nog aan een draaiend deel van het apparaat vastzit, kan persoonlijk letsel veroorzaken.
3. Haal vóór gebruik altijd eerst de schede van het snijblad af.
4. Verzeker u ervan dat er geen elektriciteitskabels, waterleidingen, gasleidingen, enz. zijn die een gevaarlijke situatie zouden kunnen veroorzaken als ze worden beschadigd door het gebruik van dit apparaat.
5. Gebruik het apparaat niet in een omgeving waar explosiegevaar bestaat door licht ontvlambare vloeistoffen, gas, damp of stof. Het apparaat produceert vonken die de dampen of het stof kunnen ontsteken.
6. Gebruik het apparaat niet op vochtige of natte plaatsen en stel het niet bloot aan regen. Als water binnendringt in het apparaat, wordt de kans op een elektrische schok, brand en een storing groter.
7. Gebruik het apparaat niet op een steile helling en gladde ondergrond.
8. Om een ongeval te voorkomen, bewaart u een afstand van 15 m tussen gebruikers wanneer twee of meer gebruikers in hetzelfde gebied

aan het werk zijn. Zorg bovendien voor een persoon die de afstand tussen de gebruikers in de gaten houdt. Als iemand of een dier binnen het werkgebied komt, stopt u onmiddellijk met het gebruik.

1. Raak het tandwielhuis niet aan tijdens en onmiddellijk na gebruik. Het tandwielhuis wordt tijdens gebruik erg warm en kan brandwonden veroorzaken.
2. Houd uw vingers uit de buurt van de trek- kerschakelaar wanneer u het apparaat niet gebruikt en wanneer u het verplaatst van de ene werkplek naar de andere.

⚠ WAARSCHUWING: Het gebruik van dit gereedschap kan stof opwerpen waarin chemische bestanddelen kunnen zitten die ziekten aan de luchtwegen of andere ziekten kunnen veroorzaken. Enkele voorbeelden van deze chemische bestanddelen zijn verbindingen die gevonden worden in pesticiden, insecticiden, meststoffen en herbiciden.

Het gevaar van blootstelling hangt af van hoe vaak u dit soort werk uitvoert. Om blootstelling aan deze chemicaliën tot een minimum te beperken, dient u in een goed geventileerde omgeving te werken en gebruik te maken van goedgekeurde veiligheidsmiddelen zoals stofmaskers die speciaal ontworpen zijn voor het filtreren van microscopische deeltjes.

BEWAAR DEZE INSTRUCTIES.

BESCHRIJVING VAN DE ONDERDELEN

▶ Fig.3

1	Huls	2	Pijp	3	Tandwielhuis	4	Beschermkap
5	Toegangsbout van tandwielhuis	6	Houder (voor bovenste snijblad)	7	Bovenste snijblad 8 Onderste snijblad
9	Houder (voor onderste snijblad)	10	Klemring 11 Bout 12 Schede
13	Inbussleutel	14	Pijpsleutel	-	-	-	-

MONTAGE

⚠ WAARSCHUWING: Alvorens het gereedschap te monteren of af te stellen, zet u de motor uit en trekt u de bougiekap eraf of verwijdert u de accu. Anders kan het snijgarnituur of andere onderdelen gaan ronddraaien en ernstig letsel veroorzaken.
⚠ WAARSCHUWING: Trek veiligheidshandschoenen aan voordat u het metalen snijblad hanteert. Tijdens het monteren of afstellen kunnen uw vingers het metalen snijblad raken waardoor ernstig letsel kan worden veroorzaakt.
⚠ WAARSCHUWING: Leg het gereedschap altijd op de grond wanneer u het afstelt of onderdelen aanbrengt. Als u onderdelen aanbrengt of het gereedschap afstelt terwijl het rechtop staat, kan ernstig letsel worden veroorzaakt.
⚠ WAARSCHUWING: Volg de waarschuwingen en voorzorgsmaatregelen in het hoofdstuk met veiligheidswaarschuwingen op en raadpleeg de gebruiksaanwijzing van het aandrijfsysteem.

De beschermkap aanbrengen

⚠ WAARSCHUWING: Gebruik nooit het hulpstuk zonder een beschermkap.
⚠ WAARSCHUWING: Gebruik altijd de beschermkap die bij dit hulpstuk werd geleverd.

De verkeerde beschermkap biedt mogelijk geen bescherming tegen rondvliegend afval en stenen. Het kan tevens de balans van het gereedschap beïnvloeden en leiden tot ernstig persoonlijk letsel.

KENNISGEVING: Draai regelmatig de bouten van de beschermkap vast. Draai de linker- en rechterbout gelijkmatig vast zodat de opening tussen de klem en de beschermkap evenwijdig blijft.

Bevestig de beschermkap aan de klem met behulp van bouten.

▶ Fig.4: 1. Klem 2. Beschermkap

De hulpstukpijp bevestigen

▲LET OP: Controleer na het aanbrengen altijd of de hulpstukpijp stevig is bevestigd. Door onjuist aanbrengen kan het hulpstuk van het aandrijfsysteem af vallen en persoonlijk letsel veroorzaken.

Bevestig de pijp van het hulpstuk aan het aandrijfsysteem.

1. Kantel de hendel van het aandrijfsysteem naar de kant van het hulpstuk.
   ▶ Fig.5: 1. Hendel

2. Verwijder de dop vanaf het hulpstuk. Lijn de pen uit met de pijlmarkering en steek de hulpstukpijp erin tot de ontgrendelknop omhoog springt.
   ▶ Fig.6: 1. Ontgrendelknop 2. Pijlmarkering 3. Pen

3. Kantel de hendel naar de kant van het aandrijfsysteem.

▶ Fig.7: 1. Hendel

Zorg ervoor dat het bovenvlak van de hendel parallel ligt aan de pijp.

Om de pijp te verwijderen, kantelt u de hendel naar de kant van het hulpstuk en trekt u de pijp eruit terwijl u de ontgrendelknop ingedrukt houdt.

▶ Fig.8: 1. Ontgrendelknop 2. Hendel 3. Pijp

BEDIENING

⚠ WAARSCHUWING: Volg de waarschuwingen en voorzorgsmaatregelen in het hoofdstuk met veiligheidswaarschuwingen op en raadpleeg de gebruiksaanwijzing van het aandrijfsysteem.
⚠ WAARSCHUWING: Als het snijgarnituur bij stationair toerental ronddraait, stelt u het stationair toerental van de motor lager af. Anders komt het snijgarnituur niet tot stilstand wanneer de gastrekker wordt losgelaten, waardoor ernstig letsel kan worden veroorzaakt.

▲LET OP: Wees voorzichtig dat de draaiende snijbladen niet de grond of een hard voorwerp raken. Als u dat doet, kan het gereedschap terugslaan en persoonlijk letsel ontstaan.
⚠ LET OP: Controleer vóór gebruik de bouten, moeren en schroeven op loszitten. Draai ze aan als ze los zitten.
⚠ LET OP: Als het gemaaide gras zich heeft opgehoopt rond de snijbladen en de draaisnelheid lager is geworden of de snijbladen zijn gestopt, schakelt u de motor uit en trekt u de bougiekap eraf of verwijdert u de accu, en verwijdert u daarna het opgehoopte gras.
▲LET OP: Dit hulpstuk is bedoeld voor het maaien van een gazon of onkruiden. Gebruik het hulpstuk niet voor andere doeleinden.

KENNISGEVING: Controleer vóór gebruik altijd of er vreemd materiaal, zoals gemaaid gras, vastzit aan het snijgarnituur. Als het gereedschap wordt gebruikt terwijl vreemd materiaal aan het snijgarnituur vastzit, kan een storing worden veroorzaakt.

KENNISGEVING: Vreemde materialen kunnen tussen het bovenste en onderste snijblad gaan zitten. Als het gereedschap wordt gebruikt terwijl vreemd materiaal tussen de snijbladen zit, kan een storing worden veroorzaakt. Voor instructies over hoe u deze kunt verwijderen, raadpleegt u het tekstdeel over het verwijderen van verstrikt geraakt onkruid.

Houd het apparaat zodanig vast dat het snijblad parallel aan de grond is. Start het apparaat terwijl het snijblad geen contact maakt met de grond of een hard voorwerp. Stel het apparaat in op een geschikt toerental voor het maaien van gras. Bij een laag toerental kan het gras verstrikt raken tussen de snijbladen.

Om het gras te maaien, loopt u vooruit en zwaait u het gereedschap gelijkmatig in halve cirkels van rechts naar links, zoals een zeis wordt gebruikt. Pas de zwaaisnelheid aan het te maaien gras aan.

▶ Fig.9

OPMERKING: Het bovenste snijblad en onderste snijblad draaien in tegenovergestelde richting ten opzichte van elkaar.

ONDERHOUD

⚠ WAARSCHUWING: Alvorens het gereedschap te inspecteren of te onderhouden, zet u de motor uit en trekt u de bougiekap eraf of verwijdert u de accu. Anders kan het snijgarnituur of andere onderdelen gaan ronddraaien en ernstig letsel veroorzaken.

⚠ WAARSCHUWING: Leg het gereedschap altijd op de grond wanneer u het inspecteert of onderhoudt. Als u onderdelen aanbrengt of het gereedschap afstelt terwijl het rechtop staat, kan ernstig letsel worden veroorzaakt.

⚠ WAARSCHUWING: Volg de waarschuwingen en voorzorgsmaatregelen in het hoofdstuk met veiligheidswaarschuwingen op en raadpleeg de gebruiksaanwijzing van het aandrijfsysteem.

KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijke. Hierdoor kunnen verkleuring, vervormingen en barsten worden veroorzaakt.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita-servicecentrum of de Makita-fabriek, en altijd met gebruik van Makita-vervangingsonderdelen.

Algehele inspectie

• Draai losse bouten, moeren en schroeven vast.
• Controleer op beschadigde onderdelen en snijgar-nituur. Vraag ons erkende servicecentrum om het zo nodig te vervangen.

Het gereedschap reinigen

Reinig het hulpstuk door stof, vuil of maaisel eraf te vegen met een droge doek of een doek die in zeepwater is gedompeld en uitgewrongen. Verwijder het gemaaide gras of vuil dat aan de snijbladen blijft zitten.

De snijbladen demonteren

▲LET OP: Draag bij het demonteren van de metalen snijbladen altijd handschoenen.

Als u de snijbladen wilt schoonmaken, slijpen of vervangen, demonteert u ze aan de hand van de volgende procedure:

1. Verwijder de schede.

2. Plaats de pijpsleutel op de moer. Draai de pijps-leutel zodat het gat in het onderste snijblad is uitgelijnd met het gat in het bovenste snijblad.

▶ Fig.10: 1. Pijpsleutel 2. Gat in het onderste snijblad

Kijk in het gat in het onderste snijblad om te controleren of het juiste gat in het bovenste snijblad is uitgelijnd. In het bovenste snijblad zitten pennen en twee typen gaten: cirkelvormige en ovale. Lijn het cirkelvormige gat in het bovenste snijblad uit met het gat in het onderste snijblad en steek daarna de inbussleutel door de gaten.

▶ Fig.11: 1. Gat in het onderste snijblad
2. Cirkelvormig gat in het bovenste snijblad
3. Ovale gat in het bovenste snijblad 4. Pen

▶ Fig.12: 1. Onderste snijblad 2. Bovenste snijblad 3. Inbussleutel

OPMERKING: Kies het cirkelvormig gat in het bovenste snijblad door de volgende informatie te raadplegen:

• Wanneer u het onderste snijblad linksom draait, verschijnt het cirkelvormige gat na de pen.
• Nadat het cirkelvormige gat is uitgelijnd met het gat in het onderste snijblad, kunt u de inbussleutel erdoor steken, maar er is veel speling.
• Nadat de pen is uitgelijnd met het gat in het onderste snijblad, kunt u de schroefdraad in de pen zien. In dat geval kunt u de inbussleutel er niet helemaal insteken.

LET OP: Plaats uw vingers niet op het snijblad wanneer u de pijpsleutel draait. De snijbladen draaien mee wanneer u de pijpsleutel draait en dat kan persoonlijk letsel veroorzaken.

⚠ LET OP: Gebruik altijd de pijpsleutel voor het uitlijnen van de gaten in het bovenste en onderste snijblad.

1. Terwijl de inbussleutel door de gaten is gestoken, draait u de bout rechtsom met behulp van de pijpsleutel om de bout los te draaien.
   ▶ Fig.13: 1. Pijpsleutel 2. Inbussleutel
2. Verwijder de bout, klemring en houder tezamen met het onderste snijblad.
   ▶ Fig.14: 1. Bout 2. Klemring 3. Houder (voor onderste snijblad) 4. Onderste snijblad
3. Terwijl u op het bovenste snijblad duwt, draait u het linksom om de pen te plaatsen zoals aangegeven in de afbeelding. Til daarna het bovenste snijblad van de houder af om hem te verwijderen.
   ▶ Fig.15: 1. Bovenste snijblad 2. Houder (voor bovenste snijblad) 3. Pen
4. Verwijder het onderste snijblad. Om hem te verwijderen, draait u het onderste snijblad linksom om de pen te plaatsen zoals aangegeven in de afbeelding, en tilt u vervolgens het onderste snijblad van de houder af.
   ▶ Fig.16: 1. Onderste snijblad 2. Houder (voor onderste snijblad) 3. Pen

KENNISGEVING: Nadat de metalen snijbla- den zijn gedemonteerd, let u goed op de bout, klemring en houder zodat deze niet kwijtraken.

OPMERKING: Om de metalen snijbladen te monteren, raadpleegt u het tekstdeel over het vervangen van de metalen snijbladen.

Verstrikt geraakt onkruid verwijderen

KENNISGEVING: Verwijder regelmatig ver- strikt geraakte onkruiden en vreemde materialen tussen de snijbladen en in de houders. Als u dit hulpstuk gebruikt terwijl binnenin onkruiden zijn vast- gelopen, kan dat leiden tot een storing.

Demonteer de snijbladen. Verwijder verstrikt geraakte onkruiden tussen het bovenste en onderste snijblad. Verwijder tevens de verstrikt geraakte onkruiden in de houders, met name rondom de pennen, met behulp van een borstel. Verzeker u ervan de onkruiden te verwijderen die vastzitten in de houder, zoals aangegeven in de afbeelding.

▶ Fig.17: 1. Houder (voor bovenste snijblad)

1. Houder (voor onderste snijblad)

Maak de snijbladen schoon met water en droog ze goed af. Breng daarna antiroestolie aan.

OPMERKING: Om de metalen snijbladen te demonteren, raadpleegt u het tekstdeel over het demonteren van de metalen snijbladen.

De metalen snijbladen slijpen

ALET OP: Draag bij het slijpen van de metalen snijbladen altijd handschoenen.

KENNISGEVING: Als u de metalen snijbladen slijpt, slijpt zowel het bovenste als het onderste snijblad.

KENNISGEVING: Als de snijbladen aanzien- lijk vervormd zijn door het vijlen, vervangt u ze door nieuwe.

KENNISGEVING: Als grove richtlijn slijpt u de snijbladen elke 8 gebruiksuren. Eerder slijpen wordt aanbevolen als u vaak onkruiden maait tezamen met hun wortels, of onkruiden maait op een stenen ondergrond, of op een ondergrond met veel obstakels. Het gebruik van botte snijbladen resulteert in slechte maaiprestaties en schade aan het gereedschap.

KENNISGEVING: Gebruik een diamantvijl om de metalen snijbladen te slijpen. U kunt in plaats hiervan ook een slijpmachine gebruiken.

1. Demonteer de metalen snijbladen vanaf het hulpstuk.

OPMERKING: Raadpleeg het tekstdeel over het demonteren van de metalen snijbladen voor meer informatie.

1. Slijp de punten en snijranden van zowel het bovenste als het onderste snijblad onder een hoek van 40° met behulp van een vijl.

▶ Fig.18: 1. Snijrand 2. Punt 3. Rib 4. Vijl

OPMERKING: Het bovenste snijblad moet worden vervangen wanneer de snijrand is afgesleten tot aan de rib.

1. Maak de voet van elke snijtand rond met de vijl, zoals aangegeven in de afbeelding.

▶ Fig.19

KENNISGEVING: Maak de voet van de snij- tanden niet haaks of ingekerfd. Als u dit doet kan een barst ontstaan in het metalen snijblad.

De metalen snijbladen vervangen

Optioneel accessoire

▲LET OP: Draag bij het vervangen van de metalen snijbladen altijd handschoenen.

Controleer voor het starten de draairichting van het bovenste en onderste snijblad: de snijranden (afgeschuinde vlakken) op het bovenste en onderste snijblad wijzen na montage van elkaar af.

▶ Fig.20: 1. Snijrand 2. Onderste snijblad 3. Bovenste snijblad

KENNISGEVING: Als de snijranden dezelfde kant op wijzen of naar elkaar toe wijzen, kunt u geen gras maaien.

Monteer de metalen snijbladen door de volgende procedure uit te voeren:

1. Demonteer de oude metalen snijbladen vanaf het hulpstuk.

OPMERKING: Raadpleeg het tekstdeel over het demonteren van de metalen snijbladen voor meer informatie.

1. Breng het nieuwe bovenste snijblad aan op de houder.

Het bovenste snijblad heeft uitsteeksels aan één zijde. Verzeker u ervan dat u het bovenste snijblad zodanig aanbrengt dat de zijde met de uitsteeksels (pijlmarkering afgedrukt) in de richting van het tandwielhuis wijst.

▶ Fig.21: 1. Bovenste snijblad 2. Tandwielhuis 3. Uitsteeksel

Lijn de ovale gaten in het bovenste snijblad uit met de pennen. Draai het bovenste snijblad rechtsom terwijl u het omlaag duwt totdat de pennen het bovenste snijblad vasthouden.

▶ Fig.22: 1. Bovenste snijblad 2. Houder (voor bovenste snijblad) 3. Pen

KENNISGEVING: Verzeker u ervan het bovenste snijblad zodanig te plaatsen dat alle pennen aangrijpen in het bovenste snijblad.

1. Breng het nieuwe onderste snijblad aan op de houder.

Plaats het onderste snijblad zodanig dat de zijde met de pijlmarkering in de richting van de houder wijst en lijn de ovale gaten in het snijblad uit met de pennen. Draai daarna het onderste snijblad rechtsom tot alle pennen aangrijpen in het onderste snijblad.

▶ Fig.23: 1. Onderste snijblad 2. Houder (voor onderste snijblad) 3. Pen

KENNISGEVING: Verzeker u ervan het onderste snijblad zodanig te plaatsen dat alle pennen aangrijpen in het onderste snijblad.

1. Plaats het onderste snijblad (met de houder) op het bovenste snijblad terwijl u de vertanding van de as uitlijnt met die van de houder.

▶ Fig.24: 1. Onderste snijblad 2. Houder (voor onderste snijblad) 3. As 4. Bovenste snijblad

1. Plaats de klemring op de houder terwijl u de ver- tanding van de as uitlijnt met die van de klemring. Draai daarna de bout met de hand tijdelijk vast.

1. Lijn de gaten in het bovenste en onderste snijblad met elkaar uit en steek de inbussleutel erdoor. Draai daarna de bout stevig vast met behulp van de pijpsleutel terwijl de inbussleutel door de gaten is gestoken.

▶ Fig.26: 1. Pijpsleutel 2. Inbussleutel

OPMERKING: Raadpleeg het tekstdeel over het demonteren van de metalen snijbladen voor informatie over het uitlijnen van de gaten in het bovenste en onderste snijblad.

1. Verwijder de inbussleutel en plaats daarna de schede over de metalen snijbladen.

Bewegende delen smeren

KENNISGEVING: Houd u aan de frequentie en de opgegeven hoeveelheid vet. Als u dat niet doet, kunnen door onvoldoende smering de bewegende delen worden beschadigd.

Tandwielhuis:

⚠ LET OP: Breng geen vet aan terwijl het tandwielhuis heet is. Het hete tandwielhuis kan brandwonden veroorzaken.

Verwijder de toegangsbout van het tandwielhuis met behulp van de pijpsleutel.

Breng ongeveer elke 50 bedrijfsuren smeervet (Shell Alvania 2 of gelijkwaardig) aan in het tandwielhuis via de smeeropening.

Breng ongeveer elke 30 bedrijfsuren smeervet (Shell Alvania 2 of gelijkwaardig) aan op de aandrijfas.

▶ Fig.28

OPMERKING: Origineel Makita-smeervet kan worden aangeschaft bij uw plaatselijke Makita-dealer.

Opslag

⚠ WAARSCHUWING: Volg de waarschuwingen en voorzorgsmaatregelen in het hoofdstuk met veiligheidswaarschuwingen op en raadpleeg de gebruiksaanwijzing van het aandrijfsysteem.

Breng de schede aan wanneer u dit hulpstuk niet gebruikt.

▶ Fig.29: 1. Schede

Als dit hulpstuk los van het aandrijfsysteem wordt opgeborgen, brengt u de dop aan op het uiteinde van de pijp.

▶ Fig.30

▲LET OP: Laat het hulpstuk nooit ergens tegenaan leunen, zoals tegen een muur. Het hulpstuk kan plotseling vallen en persoonlijk letsel veroorzaken.

Interval voor inspectie en onderhoud

Bedrijfsuren Vóór het		gebruik	8 uur 10 uur/dagelijks	30 uur 50 uur
Hele apparaat Visueel inspecteren op beschadigde onderdelen		√	----
Alle bevestigingsschroeven en -moeren	Vastdraaien	√	----
Tandwielhuis Smeervet aanbrengen ----
Aandrijfas Smeervet aanbrengen ----				√
Snijblad Visueel inspecteren op beschadigingen		√	----	√
		-	√	----
		- - -		( max. 40 uur)
Aandrijfsysteem	Raadpleeg de gebruiksaanwijzing van het aandrijfsysteem.

PROBLEMEN OPLOSSEN

Alvorens om reparatie te vragen, voert u eerst uw eigen inspectie uit. Als u een probleem ondervindt dat niet wordt beschreven in deze gebruiksaanwijzing, mag u niet proberen het apparaat te demonteren. In plaats daarvan vraagt u een erkend Makita-servicecentrum, dat altijd Makita-vervangingsonderdelen gebruikt, om het apparaat te repareren.

Probleemomschrijving Waarschijnlijke oorzaak (storing) Oplossing
De motor start niet.	-	Raadpleeg de gebruiksaanwijzing van het aandrijfsysteem.
De motor stopt spoedig.	-	Raadpleeg de gebruiksaanwijzing van het aandrijfsysteem.
Het motortoerental neemt niet toe.	-	Raadpleeg de gebruiksaanwijzing van het aandrijfsysteem.
De metalen snijbladen draaien niet.⇒ Zet de motor onmiddellijk uit.	De metalen snijbladen zijn verkeerd gemonteerd	Monteer de metalen snijbladen correct.
	Een twijg zit vast in de metalen snijbladen.	Verwijder het vreemde voorwerp.
	Probleem met het aandrijfsysteem Neem contact op met een erkend servicecentrum voor reparatie.
Het hulpstuk trilt abnormaal.⇒ Zet de motor onmiddellijk uit.	Kapotte, verbogen of versleten metalen snijbladen	Vervang de metalen snijbladen.
	De metalen snijbladen zitten los Draai de bout stevig vast.
	De metalen snijbladen zijn verkeerd gemonteerd	Bevestig op de juiste wijze.
	Probleem met het aandrijfsysteem Neem contact op met een erkend servicecentrum voor reparatie.
Het snijblad stopt niet onmiddellijk.⇒ Zet de motor onmiddellijk uit.	Het aandrijfsysteem werkt niet goed. Raadpleeg de gebruiksaanwijzing van het aandrijfsysteem.

ESPECIFICACIONES

Echipament individual de protectie
