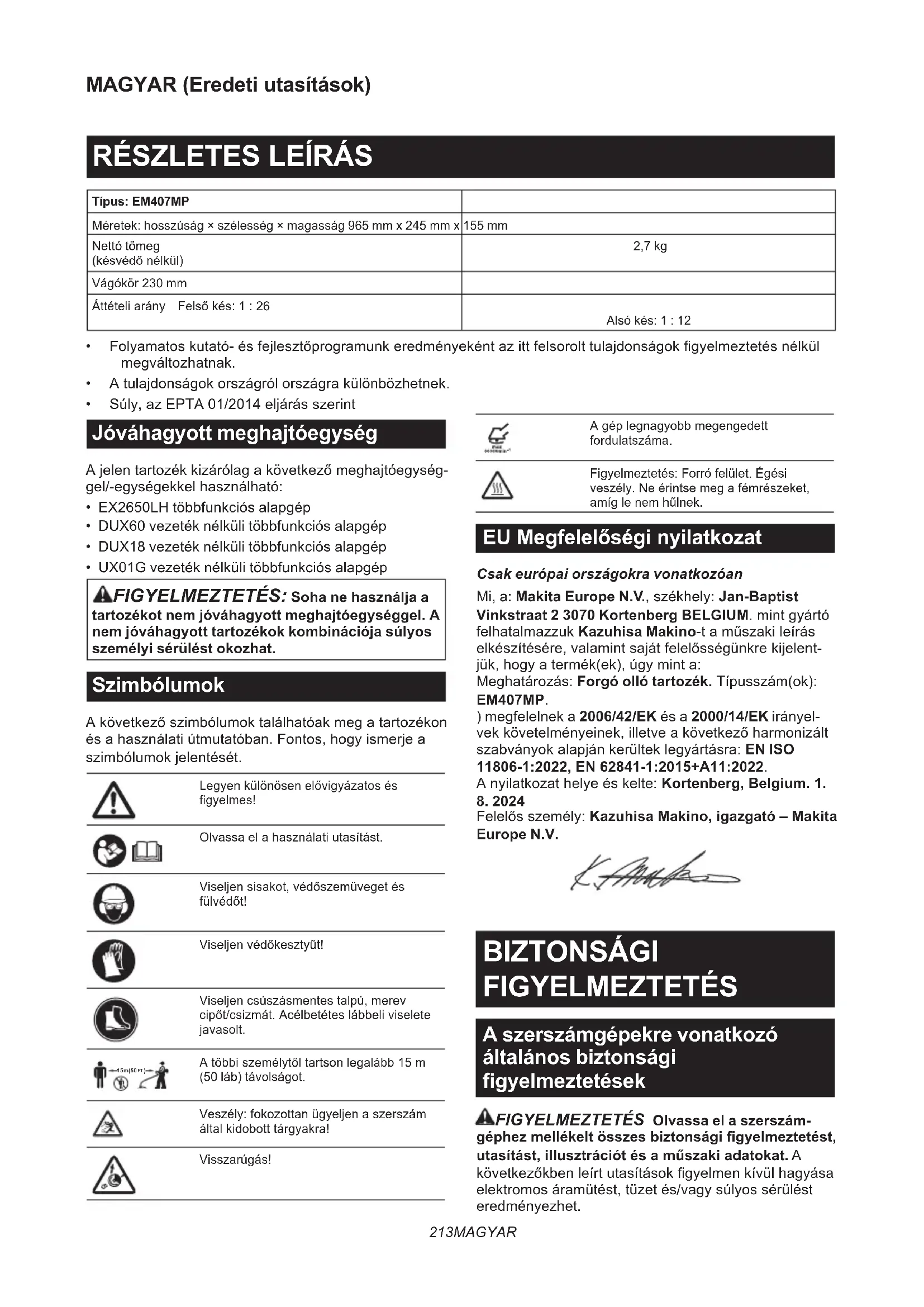

HASZNÁLATI ÚTMUTATÓ EM407MP MAKITA

Típus: EM407MP
Méretek: hosszúság × szélesség × magasság 965 mm x 245 mm x	155 mm
Nettó tömeg(késvédő nélkül)	2,7 kg
Vágókör 230 mm
Áttételi arány Felső kés: 1 : 26	Alsó kés: 1 : 12

• Folyamatos kutató- és fejlesztőprogramunk eredményeként az itt felsorolt tulajdonságok figyelmeztetés nélkül megváltozhatnak.
  • A tulajdonságok országról országra különbözhetnek.
  • Súly, az EPTA 01/2014 eljárás szerint

Jóváhagyott meghajtóegység

A jelen tartozék kizárólag a következő meghajtóegységgel/-egységekkel használható:

• EX2650LH többfunkciós alapgép
- DUX60 vezeték nélküli többfunkciós alapgép
- DUX18 vezeték nélküli többfunkciós alapgép
- UX01G vezeték nélküli többfunkciós alapgép

A FIGYELMEZTETÉS: Soha ne használja a tartozékot nem jóváhagyott meghajtóegységgel. A nem jóváhagyott tartozékok kombinációja súlyos személyi sérülést okozhat.

Szimbólumok

A következő szimbólumok találhatóak meg a tartozékon és a használati útmutatóban. Fontos, hogy ismerje a szimbólumok jelentését.

Legyen különösen elővigyázatos és figyelmes!

Olvassa el a használati utasítást.

Viseljen sisakot, védőszemüveget és fülvédőt!

Viseljen védőkesztyüt!

Viseljen csúszásmentes talpú, merev cipőt/csizmát. Acélbetétes lábbeli viselete javasolt.

A többi személytöl tartson legalább 15 m (50 láb) távolságot.

Veszély: fokozottan ügyeljen a szerszám által kidobott tárgyakra!

Visszarúgás!

A gép legnagyobb megengedett fordulatszáma.

Figyelmeztetés: Forró felület. Égési veszély. Ne érintse meg a fémrészeket, amíg le nem hülnek.

EU Megfelelőségi nyilatkozat

Csak európai országokra vonatkozóan

Mi, a: Makita Europe N.V., székhely: Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIUM. mint gyártó felhatalmazzuk Kazuhisa Makino-t a műszaki leírás elkészítésére, valamint saját felelősségünkre kijelent-jük, hogy a termék(ek), úgy mint a:

Meghatározás: Forgó olló tartozék. Típusszám(ok): EM407MP.

) megfelelnek a 2006/42/EK és a 2000/14/EK irányelvek követelményeinek, illetve a következő harmonizált szabványok alapján kerültek legyártásra: EN ISO 11806-1:2022, EN 62841-1:2015+A11:2022.

A nyilatkozat helye és kelte: Kortenberg, Belgium. 1. 8. 2024

Felelős személy: Kazuhisa Makino, igazgató – Makita Europe N.V.

BIZTONSÁGI FIGYELMEZTETÉS

A szerszámgépekre vonatkozó általános biztonsági figyelmeztetések

A FIGYELMEZTETÉS Olvassa el a szerszám- géphez mellékelt összes biztonsági figyelmeztetést, utasítást, illusztrációt és a műszaki adatokat. A következőkben leírt utasítások figyelmen kívül hagyása elektromos áramütést, tüzet és/vagy súlyos sérülést eredményezhet.

Örizzen meg minden figyelmez- tetést és utasítást a későbbi tájé- kozódás érdekében.

A figyelmeztetésekben szereplő "szerszámgép" kifejezés az Ön hálózatról (vezetékes) vagy akkumulátorról (vezeték nélküli) működtetett szerszámgépére vonatkozik.

A munkaterület biztonsága

1. Tartsa tisztán a munkaterületet és ügyeljen a jó megvilágításra. A rendezetlen és sötét munkaterületek balesetet idézhetnek elő.
2. Ne használja az elektromos szerszámokat robbanásveszélyes légkörben, úgy mint gyúlékony folyadékok, gázok vagy por jelenlétében. Az elektromos szerszámok szikrákat képeznek, amelyek meggyújthatják a porokat és párákat.
3. A szerszám használata közben tartsa távol a gyermekeket és a közelben tartózkodókat. A figyelem elterelődése az irányítás elvesztéséhez vezethet.

Elektromos biztonság

1. A elektromos szerszám csatlakozójának illenie kell a csatlakozó aljzathoz. Soha, bármilyen módon ne módosítsa a csatlakozót. Ne használjon csatlakozóadapterter földelt elektromos szerszámmal. A módosítás nélküli csatlakozók és az azoknak megfelelő aljzatok csökkentik az áramütés veszélyét.
2. Kerülje el hogy a teste földelt felületekkel érintkezzen mint pl. a vízvezetékek, radiátorok, tűzhelyek, hűtőgépek. Nagyobb az áramütés veszélye, ha a teste le van földelve.
3. Ne tegye ki a gépet esőnek vagy nedves körül- ményeknek. A gépbe kerülő víz növeli az áramü- tés kockázatát.
4. Ne rongálja a vezetéket. Soha ne használja a vezetéket a szerszám hordozásához, vontatásához vagy a csatlakozóból kihúzásához. Óvja a vezetéket hőtől, olajtól, éles sarkaktól vagy a mozgó részektől. A sérült vagy összegabalyodott vezetékek növelik az áramütés veszélyét.
5. A szerszámgép kültéri használata során alkalmazzon a kültéri használatnak megfelelő hosszabbítót. A kültéri használatnak megfelelő vezeték alkalmazása csökkenti az áramütés kockázatát.
6. Ha elkerülhetetlen a szerszámgép nedves környezetben történő használata, akkor használjon hibaáram-védőkapcsolóval (Fi) ellátott áramellátást. Ennek használata csökkenti az elektromos áramütés kockázatát.
7. A szerszámgépek a felhasználóra veszélyt nem jelentő elektromágneses mezőket (EMF) hozhatnak létre. Azonban a szívritmus-szabályozóval vagy egyéb hasonló orvosi eszközzel élő felhasználóknak javasoljuk, hogy a szerszámgép használata előtt kérjék ki az eszközgyártó vagy az orvosuk tanácsát.

Személyi biztonság

1. Legyen éber, figyeljen arra amit csinál és használja a józan eszét amikor villamos szerszámot működtet. Ne használjon elektromos

szerszámot amíg fáradt vagy gyógyszerek, alkohol vagy kábítószer hatása alatt áll. Pillanatnyi figyelmetlenség elektromos szerszám használata közben komoly személyi sérüléshez vezethet.

1. Használjon személyi védőfelszerelést. Mindig viseljen védőszemüveget. A megfelelő körülmények megteremtése érdekében használt biztonsági felszerelések, mint például a pormaszk, csúszásmentes cipő, védősisak vagy hallásvédelmi eszközök csökkentik a személyi sérülések előfordulását.
2. Akadályozza meg a gép véletlenszerű elindulását. Az áramforráshoz való csatlakoztatás és/vagy az akkumulátor behelyezése, illetve a gép felemelése vagy szállítása előtt győződjön meg arról, hogy a kapcsoló kikapcsolt állásban van. Szerszámgépek szállítása kapcsológombon tartott ujjal vagy szerszámgépek áram alá helyezése bekapcsolt kapcsoló mellett balesetekhez vezet.
3. Távolítsa el a beállítókulcsokat vagy segédeszközöket a gép bekapcsolása előtt. A gép forgó részéhez csatlakozó kulcs vagy egyéb beállítóeszköz személyi sérülést okozhat.
4. Ne hajoljon előre túlságosan. Mindig megfelelően szilárd helyzetben és egyensúlya megtartásával dolgozzon. Ez lehetővé teszi az elektromos gép jobb kezelését váratlan helyzetekben.
5. Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Haját és ruháját tartsa távol a mozgó alkatrészektöl. A bő ruhák, ékszerek vagy a hosszú haj beleakadhatnak a mozgó részekbe.
6. Ha lehetősége van porelszívó és gyűjtő berendezések üzemeltetésére, gondoskodjon ezek helyes csatlakoztatásáról és megfelelő használatáról. A por összegyűjtése csökkentheti a porral kapcsolatos veszélyeket.
7. Akkor is figyeljen oda és tartsa be a gép biztonságos használatára vonatkozó utasításokat, ha már régóta használja a gépet, és jól ismeri azt. Az elővigyázatosság hiánya a másodperc tört része alatt súlyos sérüléshez vezethet.
8. Elektromos szerszámok használatakor mindig viseljen védőszemüveget a szem védelme érdekében. A szemüvegnek meg kell felelnie az ANSI Z87.1 szabványnak az Egyesült Államokban, az EN 166 szabványnak Európában, illetve az AS/NZS 1336 szabványnak Ausztraliában/Új-Zélandon. Ausztraliában/Új-Zélandon törvény írja elő az arcvédő használatát is, amely biztosítja az arc védelmét.

A munkaadó felelőssége, hogy a megfelelő biztonsági védőeszköz viselésére kötelezze a szerszám kezelőit és a közvetlen munkaterületen lévő más személyeket.

Elektromos gépek használata és gondozása

1. Ne terhelje túl az elektromos gépet. Használjon az alkalmazásnak megfelelő elektromos gépet. A megfelelő elektromos szerszám jobban és biztonságosabban elvégzi a munkát, olyan ütemben,amilyenre tervezték.
2. Ne használja az elektromos szerszámot ha a kapcsolójával nem lehet azt ki- és bekapcsolni. Minden elektromos szerszám amely nem vezérelhető a kapcsolójával veszélyes és ki kell javítani.
3. Húzza ki a csatlakozót a hálózatból és/vagy távolítsa el az akkumulátort (ha eltávolítható), mielőtt bármilyen beállítást vagy tartozékcserét végezne el a készüléken, illetve mielőtt tárolja. Az ilyen óvintézkedés csökkenti az elektromos szerszám véletlen bekapcsolásának veszélyét.
4. A használaton kívüli elektromos szerszámokat tárolja a gyermekek által nem hozzáférhető helyen és ne engedje hogy az elektromos szerszámot vagy ezeket az utasításokat nem ismerő személyek kezeljék azokat. Az elektromos szerszámok veszélyesek a nem gyakorlott felhasználók kezében.
5. Tartsa karban a szerszámgépeket és azok kiegészítőit. Ellenőrizze, hogy nincsenek-e hibás beállítások vagy beragadt mozgó részek, eltört részek, vagy bármilyen körülmény, amely befolyásolhatja a szerszámgép működését. Ha sérülést észlel, használat előtt javíttassa meg a szerszámgépet. Számos balesetet a rosszul karbantartott szerszámgépek okoznak.
6. A vágószerszámokat tartsa élesen és tisztán. A megfelelően karbantartott vágóeszköz amelynek élesek a vágóélei kisebb valószínűséggel szorul a vágott anyagba és könnyebb a kezelése.
7. A szerszámgépet, kiegészítőit, a fúrókat stb. ezen utasítások szerint használja, figyelembe véve a munkakörnyezetet és a végrehajtandó feladatot is. A szerszámgép tervezettől eltérő használata veszélyes helyzetet eredményezhet.

8. Tartsa szárazon, tisztán, valamint olaj- és zsírmentesen a fogantyúkat/karokat és a marokfelületeket. Amennyiben a fogantyú/kar vagy a marokfelület csúszós, az jelentősen megnehezíti a szerszámgép biztonságos kezelését és irányítását váratlan helyzetekben.

9. A szerszám használata közben ne viseljen olyan ruhaanyagból készült védőkesztyűt, amely beleakadhat a szerszámba. Ha a ruhakesztyű beleakad a mozgó alkatrészekbe, személyi sérülést okozhat.

Akkumulátoros szerszám használata és karbantartása

1. Csak a gyártó által meghatározott töltővel töltse fel az akkumulátort. Egy bizonyos akkumulátortípushoz használható töltő más akkumulátortípussal való használata tüzveszélyt idézhet elő.
2. A szerszámgépeket kizárólag a meghatározott akkumulátorokkal használja. Egyéb akkumulátorok használata sérülés vagy tűz kockázatával járhat.
3. Amikor az akkumulátort nem használja, tartsa távol a többi fémtárgytól, például iratkapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól vagy egyéb olyan apró fémtárgyaktól, amelyek összeköttetést hozhatnak létre a pólusok között. Az akkumulátor pólusainak rövidre zárása égési sérüléseket vagy tüzet okozhat.
4. Helytelen működtetés esetén az akkumulátorból folyadék kerülhet ki; kerülje az ezzel való érintkezést. Ha véletlenül mégis érintkezésbe kerülne a folyadékkal, mossa le azt vízzel. Ha a folyadék szemébe jut, azonnal forduljon orvoshoz segítségért. Az akkumulátorból származó folyadék irritációt és égéseket okozhat.
5. Ne használjon sérült vagy módosított akkumulátort vagy szerszámot. A sérült vagy módosított akkumulátorok váratlan módon viselkedhetnek, melynek következtében tűzet, robbanást vagy sérülést okozhatnak.
6. Ne tegye ki az akkumulátort és a szerszámot nyílt lángnak vagy túlzott hőhatásnak. A tűz hatása és a 130 °C feletti hőmérséklet robbanást okozhat.
7. A töltésre vonatkozó minden utasítást tartson be, ne töltse az akkumulátort vagy a szerszá-mot a megadott hőmérséklettartományon kívül. A nem megfelelő módú és nem megfelelő hőmérsékleten történő töltés az akkumulátor károsodásával járhat, valamint tüzet okozhat.

Szerviz

1. Elektromos szerszámának szervizelését bízza eredeti pótalkatrészeket használó képzett javítószemélyzetre. Ezzel biztosítja hogy az elektromos szerszám biztonsága fennmarad.
2. Soha ne próbálja javítani a sérült akkumulátorokat. Az akkumulátorok javítását csak a gyártó és a hivatalos márkaszerviz végezheti.
3. A szerszám kenésekor vagy tartozékcsere alatt kövesse az utasításokat.

Forgó ollókra vonatkozó biztonsági figyelmeztetések

A figyelmeztetésekben és az óvintézkedésekben szereplő „gép” kifejezés a forgó ollók és a meghajtóegység kombinációját jelentik.

A figyelmeztetésekben és az óvintézkedésekben szereplő „motor” kifejezés a meghajtóegység motorját vagy

villanymotorját jelenti.

Általános biztonsági előírások

1. A tapasztalatlan vagy a gépet első alkalommal használó személyek kérjék meg a kereskedőt, hogy tanítsa meg nekik a gép használatát. A gépet nem használhatják gyerekek, csökkent fizikai, érzékelési vagy értelmi képességű személyek, illetve a gép használatával kapcsolatban tapasztalattal nem rendelkező, a jelen használati utasítást nem ismerő személyek.
2. A gépet csak olyan személyeknek ajánlott kölcsönadni, akik már rendelkeznek tapasztalattal a használata terén. Mindig adja át a használati utasítást is.
3. Legyen elővigyázatos, figyeljen arra, amit csinál, és használja a józan eszét a gép működtetése során. Ne használja a gépet, ha fáradt, beteg, illetve drog, alkohol vagy gyógyszerek hatása alatt áll. A gép használata közben egy pillanatnyi figyelmetlenség is komoly személyi sérüléshez vezethet.
4. Kerülje a gép használatát rossz időjárási körülmények esetén, különösen, ha villámlás várható.
5. Tartsa be a kültéri motoros gépekre vonatkozó nemzeti és helyi előírásokat.

A gép rendeltetésszerű használta

Ez a gép kizárólag füvek, gyomok, bokrok, illetve aljnövényzet nyírásához használható. Soha ne használja a gépet más célra. A nem rendeltetésszerű használat súlyos sérüléseket is okozhat.

Személyi védőfelszerelések

1. Mindig erős anyagból készült hosszúnadrágot, merev cipőt, kesztyűt és hosszú ujjú inget viseljen. Ne viseljen laza ruházatot, ékszereket, rövidnadrágot, szandált, illetve ne legyen mezítláb. Ügyeljen rá, hogy haja ne lógjon a vállára.
2. Mindig viseljen sisakot olyan helyeken, ahol leeső tárgyak veszélye áll fenn.
3. Viseljen hallásvédőt, például fültokot. A zajterhelés halláskárosodást okozhat.
4. Mindig viseljen csúszásgátló talppal rendelkező, merev cipőt. Ez biztos állást nyújt, és véd a sérülések ellen.
5. Szükség esetén viseljen porvédő maszkot.

Használat előtti előkészületek

1. Használat előtt mindig ellenőrizze, hogy a gép biztonságosan üzemeltethető-e:
   — Ellenőrizze, nem szivárog-e az üzemanyag.
   — Győződjön meg róla, hogy minden rögzítőelem a helyén van-e, és biztonságosan rögzítette-e őket.
   — Cserélje ki a sérült alkatrészeket.
   — Győződjön meg róla, hogy a vágószerszá-mot megfelelően szerelte-e fel, és bizton-ságosan rögzítette-e.
   — Győződjön meg róla, hogy a

vágószerszám védőburkolatát az útmutatóban leírt módon szerelte-e fel.

— Ellenőrizze a gázkart, a reteszkioldó kart és a többi vezérlőkapcsolót, hogy könynyedén és megfelelően működnek-e.
— A gép megfelelő kezelése érdekében tisztítsa meg a fogantyúkat.
— Győződjön meg róla, hogy a fogantyúkat az útmutatóban leírt módon szerelte-e fel. Ezen utasítások figyelmen kívül hagyása súlyos sérüléshez vezethet.

1. Csak éles kést használjon. A meghajlott, elgörbült, repedt, törött vagy bármilyen egyéb módon sérült vágókést selejtezze le. Az életlen kés nagyobb eséllyel akad meg és rúg vissza.

2. A kés megfelelő rögzítéséhez mindig használja az összes szükséges alkatrészt. A nem megfelelő rögzítók a kés lerepülését eredményezhetik, amely a kezelő és/vagy a közelben tartózkodók súlyos sérülését okozhatja.

Tankolás

1. Tankolás előtt állítsa le a motort. Nyílt lángtól és szikráktól távol tartandó. Tankolás közben ne dohányozzon. Ellenkező esetben tüzet és/ vagy robbanást okozhat.
2. Mindig kültérben végezze el a tankolást. Zárt térben történő tankolás az üzemanyaggőz berobbanását okozhatja.
3. Ügyeljen rá, hogy az üzemanyag vagy a motorolaj ne érjen a böréhez. Az üzemanyaggőzt ne lélegezze be. Ha véletlenül üzemanyagot vagy olajat öntött a gépre vagy a földre, azonnal törölje fel. Ha üzemanyag került a ruhájára, azonnal cserélje le, nehogy meggyulladjon.
4. Az üzemanyag betöltését követően szorosan helyezze vissza az üzemanyagsapkát, és elle-nőrizze, hogy nem szivárog-e az üzemanyag. A motor beindítása előtt legalább 3 m-re (10 láb) távolodjon el az üzemanyagforrástól.
5. Az üzemanyagot csak az arra szolgáló tárolókban szállítsa és tárolja. Tartsa távol a gyermekeket a tárolt üzemanyagtól.

A forgó ollók beindítása

1. A gép beindításakor és használatakor a gyermekeket, nézelődőket és állatokat tartsa legalább 15 m (50 láb) távolságra. Ezenfelül a közelben állók viseljenek védőszemüveget, mert tárgyak repülhetnek ki a gépből. A közelben állók váratlan cselekedetei, illetve a kés visz-szarúgása komoly sérülést okozhat a kezelőnek és/vagy a közelben állóknak.

2. A gépet csak kültéren, jól szellőző helyen indítsa el és használja. A zárt térben vagy nem megfelelően szellőztetett területen történő használat fulladás vagy szénmonoxid-mérgezés általi halált okozhat.

3. A beindítás előtt ellenőrizze, hogy a vágószerszám nem érintkezik-e kemény tárgyakkal, mint például ágakkal, kövekkel stb., mert az indításkor a vágószerszám azonnal forogni kezd.

4. Ha a vágószerszám üresjáraton forog, úgy

állítsa be az üresjárati fordulatszámot, hogy az ne forogjon. Ellenkező esetben a forgó vágószer-számmal való érintkezés súlyos sérülést okozhat.

1. Azonnal állítsa le a motort, ha bármilyen gondot tapasztal.

Szállítás

1. Szállításkor állítsa le a motort. Ellenkező esetben a véletlen elindulás sérülést okozhat.
2. A gép szállításakor mindig helyezze fel a kés védőborítását. A késekkel való érintkezés sérülést okozhat.
3. Ha gépjárművel szállítja a gépet, oly módon helyezze azt el, hogy az üzemanyag ne folyhasson ki.
4. Hordozás során a gépet teljes egészében emelje fel a földről. Ha a gépet a földön húzza, az kárt tehet az üzemanyagtartályban, ami üzemanyag-szivárgást és tüzet okozhat.

Működtetés

1. A gépet kizárólag jó fény- és látási viszonyok mellett használja. A sötétben vagy gyenge látási viszonyok mellett történő használat váratlan bal-eseteket okozhat.
2. Kerülje a gép használatát, amikor nehéz megtartani az egyensúlyát, például meredek felületen vagy szeles napon történő munkavégzéskor.
3. Télen figyeljen a csúszós vagy nedves területekre, a jégre és a hóra (csúszásveszély).
4. Ha mások közelednek, állítsa le a motort. Ellenkező esetben a forgó vágószerszám megütheti az arra haladó személyt, és súlyos sérüléseket okozhat.
5. Használat előtt tisztítsa meg a munkaterületet. Távolítsa el azokat a tárgyakat (kavics, üveg-cserép, szög, huzal, zsineg stb.), amelyeket a gép elhajíthat, vagy amelyek belegabalyodhat-nak a vágószerszámba. Az idegen részecskék károsíthatják a vágószerszámot, és veszélyes visszarúgásokat okozhatnak.
6. A gép biztos tartásához használat közben tegye a következőket:

— Mindkét kezével szilárdan fogja a gépet. Tartsa a jobb oldalán.
— A vállhevederrel akassza a gépet a vállára.
— Biztosan álljon. Soha ne dolgozzon létrán állva vagy fa tetején.
— Ne emelje a gépet a magasba.
— A vágószerszámot tartsa derékmagasság alatt.
— Minden testrészét tartsa távol a forgó vágószerszámtól és a forró felületektől. Így csökkentheti a balesetveszélyt.

1. Ha fünyesedék vagy ágak szorulnak a vágó-szerszám és a védőburkolat közé, az elakadás megszüntetése előtt mindig állítsa le a motort. Ellenkező esetben a véletlen elindulás komoly sérülést okozhat.
2. Soha ne dobja le a gépet, kivéve ha vészhelyzet van. Ha a gép leesett vagy nekiütközött

valaminek, azonnal ellenőrizze, hogy nem szivárog-e az üzemanyag, valamint vizsgálja meg a biztonsági eszközöket, és keressen sérülésre utaló jeleket. Egy meghibásodott gép használata sérülést és/vagy tüzet okozhat.

1. Rendszeres időközönként, illetve kövel vagy kemény tárggyal való ütközésekor vizsgálja át a vágószerszámot. Ha használat közben a vágószerszám eltörik, a letörött darab elrepülhet és sérülést okozhat.
2. A vágószerszám vizsgálatakor, tisztításakor vagy cseréjekor állítsa le a motort. Ellenkező esetben a vágószerszám váratlanul forogni kezdhet, amely súlyos sérülést okozhat.
3. A motor leállításakor vagy a gázkar elengedésekor tartsa megfelelően a vágószerszámot, amíg teljesen meg nem áll. A forgó kés sérülést okozhat.
4. A vágás megkezdése előtt várja meg, amíg a vágószerszám kellő fordulatszámra gyorsul a vágáshoz. Ez csökkenti a visszarúgás veszélyét, a gyomok pedig kisebb eséllyel tekerednek a vágószerszám köré.
5. Tartson pihenőt, nehogy a fáradtság miatt elveszítse uralmát a gép felett. Célszerű órán-ként 10–20 perc pihenőt tartani.
6. Pihenéskor vagy amikor a gépet örizetlenül hagyja, állítsa le a motort, és tegye egy biztonságos helyre. Ezzel megelőzheti a nem várt baleseteket.
7. Amíg a motor jár vagy közvetlenül a leállítását követően a gép forró lehet, ezért ne érjen a motorhoz és a kipufogóhoz, valamint nem tegye éghető anyagokra. Ez égési sérülést és/ vagy tüzet okozhat.

Vágószerszámok

1. Az adott munkához megfelelő vágószerszámot használjon. Mindig a vágószerszámnak megfelelő védő-burkolatot használjon.
2. Soha ne használjon több darabos fém forgóláncot, cséplöpengéket vagy az útmutatóban nem közölt késeket. Ellenkező esetben súlyosan megsérülhet.
3. A fémkéssel való munkavégzéskor mindig viseljen kesztyűt, és helyezze a késre a késvédőt. A kés elvághatja a csupasz kezét.
4. Fémkések használatakor mindent tegyen meg a „visszarúgás” elkerülésére, mégis készüljön fel arra, hogy a gép véletlenül visszarúghat. Lásd a Visszarúgás című részt.
5. Minden egyes müvelet előtt és után győződjön meg róla, hogy a vágószerszám biztonságosan van rögzítve. Használat közben bizonyos időközönként ellenőrizze a vágószerszámot, nem lazult-e ki.

Visszarúgás

Visszarúgás akkor történik, ha a forgó kés olyan tárgynak ütközik, amelyet nem tud azonnal elvágni.

A visszarúgás annyira erőteljes is lehet, hogy a gépet és/vagy a kezelőt elfordíthatja valamelyik irányba, így a kezelő elveszítheti uralmát a gép

felett, és súlyos baleset történhet. A visszarúgás teljesen váratlanul is bekövetkezhet, ha a kés beakad, megáll vagy megszorul. Ez jellemzően olyan területeken történik, ahol nehezen látni a vágandó anyagot.

Visszarúgásra elsősorban akkor kell számítani, ha a 11 és 1 órának megfelelő pontok közötti késszakaszt használja 3 cm vagy annál nagyobb vastagságú szilárd anyagok, bozót vagy fa vágásához.

▶ Ábra1

A visszarúgás megelőzése:

1. Használja a 8 és 11 óra, illetve 1 és 4 óra közötti részt.
2. A gépet egyenletesen, félkör alakban, jobbról balra mozgassa, mintha kaszálna. Ezáltal a kés megfelelő része fog érintkezni a növényekkel.
3. Sose használja a 11 és 1 óra közötti részt. ▶ Ábra2
4. Sose használja a vágókéseket szilárd anyagok, például kerítések, falak, fatörzsek és kövek közelében.
5. Sose használja a vágókéseket függőlegesen olyan műveletekhez, mint például szegélynyírás vagy sövénynyírás.
6. Ne használja a gépet olyan területeken, ahol a vágandó anyag rosszul látható.

Vibráció

A túlzott vibráci ó nak való kitettség a kezelő ereinek és idegrendszerének károsodását okozhatja, valamint a következő tüneteket okozza az ujjakban, a kezekben vagy a csuklókban: „Álmosság” (zsibbadtság), bizsergő érzés, fájdalom, szúró fájdalomérzet, a bőr vagy annak színének elváltozása. Ha ezen tünetek bármelyikét észleli önmagán, forduljon orvoshoz.

A „fehér ujj betegség” kockázatának csökkentése érdekében, tartsa melegen kezeit az üzemeletetés alatt, és mindig végezze el a gép és tartozékainak karbantartását.

Karbantartás

1. A gépet hivatalos szervizközpontban szervizel- tesse, és kizárólag eredeti cserealkatrészeket használjon. Csak a MAKITA által biztosított, eredeti pótalkatrészeket és tartozékokat használjon. A nem megfelelő javítás és karbantartás rövidítheti a gép élettartamát, és növeli a balese- tek bekövetkezésének kockázatát.
2. Soha ne módosítsa vagy távolítsa el a gép egyetlen alkatrészt sem. Tüzet és/vagy súlyos sérülést okozhat.
3. Használat után tisztítsa meg a gépet, valamint ellenőrizze az összes csavar és anya meghúzását.
4. Ellenőrizze a vágószerszám, a védőburkolat és a vállheveder állapotát. A késnek élesnek kell lennie. Soha ne egyenesítse ki vagy hegessze meg a sérült vágószerszámot.

Egyéb utasítások

1. A gépet mindig zárható helységben, üres üzemanyagtartállyal tárolja.

2. Ügyeljen a környezetre. Kerülje a felesleges gázadásokat, így kevésbé szennyezi a levegőt, és kisebb a zajterhelést eredményez. Megfelelően állítsa be a karburátort.

3. Ne működtesse a motort hibás kipufogóval.

Elsősegély

1. Baleset esetére biztosítsa, hogy a munkavégzés közelében legyen elsősegélydoboz. Az elsősegélydobozból kivett eszközöket azonnal pótolni kell.
2. Ha segítséget kell hívni, az alábbiakat közölje:
   — A baleset helyszíne
   — A bekövetkezett esemény
   — A sérült személyek száma
   — A sérülés típusa
   — Az Ön neve

További biztonsági utasítások

1. A forgó olló tartozékhoz kizárólag a dedikált vágókést használja.
2. Csak olyan vágószerszámokat használjon, amelyek jelzett fordulatszáma megegyezik vagy nagyobb a gépen jelzett fordulatszámmal.
3. A gépet rendszeresen vizsgálja át, és rendszeresen végezzen karbantartást, különösen használat előtt és azt követően. A gép javíttatását kizárólag a hivatalos szervizközponttal végeztesse.
4. Használat előtt gondoskodjon róla, hogy a vállheveder megfelelően legyen rögzítve a gép akasztójára.
5. Távolítsa el a beállítókulcsokat vagy segédeszközöket a gép bekapcsolása előtt. A forgó részhez csatlakozó bármely tartozék személyi sérülést okozhat.
6. Használat előtt győződjön meg róla, hogy eltávolította-e késvédőt.
7. Ellenőrizze, hogy vannak-e sérülés esetén veszélyt jelentő elektromos kábelek, vízcsövek, gázcsövek stb. a munkaterületen.
8. Ne működtesse a gépet robbanásveszélyes környezetben, például gyúlékony folyadékok, gázok vagy por jelenlétében. A gép szikrákat képez, amelyek meggyújthatják a porokat és párákat.
9. Ne használja a gépet nyirkos, nedves helyen, és ne tegye ki esőnek. A gépbe kerülő víz növeli az áramütés, a tűz és a meghibásodás kockázatát.
10. Ne használja a gépet meredek lejtön vagy csúszós felületen.
11. A balesetek elkerülése érdekében a kezelők mindig tartsanak legalább 15 m (50 láb) távolságot egymás között, amikor kettő vagy több kezelő dolgozik egy területen. Emellett gondoskodjon róla, hogy valaki mindig felügyelje a kezelők közötti távolságot. Ha egy ember vagy egy állat belép a munkaterületre, a munkát azonnal abba kell hagyni.
12. Működtetés közben vagy közvetlenül utána ne érintse meg a hajtóműházat. Működtetés közben a hajtóműház felforrósodik, és égési sérülést

okozhat.

1. Ne tartsa az ujját a kapcsológombon, ha nem működteti a gépet, valamint ha munkaterületet vált.

⚠️ FIGYELMEZTETÉS: A termék használata során olyan vegyi anyagokat tartalmazó por képződhet, amely légzési vagy egyéb betegségeket okozhat. Ilyen vegyi anyagok találhatók például a rovarirtó szerekben, növényvédő szerekben, trágyákban és gyomirtó szerekben.

Az ilyen anyagoknak való kitettség kockázata attól függ, hogy Ön milyen gyakran végez ilyen jellegű munkát. A kitettség kockázatának csökkentése érdekében: jól szellőztetett helyen dolgozzon, a munkavégzéshez pedig használjon erre a célra jóváhagyott munkavédelmi felszereléseket, mint például olyan porvédő álarcokat, amelyeket kifejezetten a mikroszkopikus részecskék kiszűrésére fejlesztettek ki.

ÖRIZZE MEG EZEKET AZ UTASÍTÁSOKAT.

ALKATRÉSZEK LEÍRÁSA

▶ Ábra3

1	Kupak	2	Cső	3	Hajtóműház	4	Védőburkolat
5	Hajtóműház csavarja	6	Tartó (felső kés)	7	Felső kés	8	Alsó kés
9	Tartó (alsó kés)	10	Szorító alátét	11	Csavar	12	Késvédő
13	Imbuszkulcs	14	Csillagkulcs	-	-	-	-

ÖSSZESZERELÉS

⚠️FIGYELMEZTETÉS: A gép összeszerelése vagy beállítása előtt mindig állítsa le a motort, és távolítsa el a gyújtógyertyapipát vagy az akku-mulátort. Ellenkező esetben a vágószerszám vagy más alkatrészek mozgásba lendülhetnek, ami súlyos sérüléseket okozhat.

⚠️FIGYELMEZTETÉS: A vágókés kezelése előtt vegyen fel védőkesztyűt. Az összeszerelés vagy a beállítás során az ujjai hozzáérhetnek a vágókéshez, ami súlyos sérüléseket is okozhat.

⚠️FIGYELMEZTETÉS: A gép összeszerelése vagy beállítása során mindig tegye le a gépet. A gép álló helyzetben történő összeszerelése és beállítása súlyos sérüléseket okozhat.

⚠️FIGYELMEZTETÉS: Minden esetben kövesse a biztonsági figyelmeztetések fejezetben, illetve a meghajtóegység használati útmutatójában ismertetett figyelmeztetéseket és óvintézkedéseket.

A védőburkolat felszerelése

⚠️ FIGYELMEZTETÉS: Soha ne használja a tartozékot védőburkolat nélkül.

⚠️ FIGYELMEZTETÉS: Mindig a tartozékhoz mellékelt védőburkolatot használja. A nem megfelelő védőburkolat nem feltétlenül véd az elrepülő törmelék és kövek ellen. A gép egyensúlyára is hatás-sal lehet, ami súlyos sérülést okozhat.

MEGJEGYZÉS: Rendszeresen szorítsa meg a védőburkolat csavarjait. Hasonló erővel húzza meg a jobb és bal oldali csavarokat, hogy rögzítő és a védőburkolat közötti rés állandó legyen.

Csavarokkal rögzítse a védőburkolatot a rögzítőhöz.

▶ Ábra4: 1. Rögzítő 2. Védőburkolat

A hosszabbítócső felszerelése

⚠ VIGYÁZAT: Mindig ellenőrizze, hogy a tartozék csöve rögzítve van felszerelés után. A helyte- len felszerelés azt okozhatja, hogy a tartozék kiesik a meghajtóegységböl, és személyi sérülést okoz.

Szerelje fel a hosszabbítócsövet a meghajtóegységre.

1. Fordítsa a meghajtóegység karját a tartozék oldala felé.

▶ Ábra5: 1. Kar

1. Távolítsa el a tartozék kupakját. Állítsa egy

vonalba nyíl jelet a csappal, majd tolja be a hosszabbítócsövet, amíg a kioldógomb ki nem ugrik.

▶ Ábra6: 1. Kioldógomb 2. Nyíl jel 3. Csap

1. Fordítsa a kart a meghajtóegység oldala felé.

▶ Ábra7: 1. Kar

Ügyeljen arra, hogy a kar felülete párhuzamos legyen a csővel.

A cső eltávolításához fordítsa a kart a tartozék oldala felé, majd húzza ki a csövet, miközben a kioldógombot lenyomva tartja.

▶ Ábra8: 1. Kioldógomb 2. Kar 3. Cső

MÜKÖDTETÉS

⚠️FIGYELMEZTETÉS: Minden esetben kövesse a biztonsági figyelmeztetések fejezetben, illetve a meghajtóegység használati útmutatójában ismertetett figyelmeztetéseket és óvintézkedéseket.

A FIGYELMEZTETÉS: Ha a vágószerszám üresjáraton forog, csökkentse az üresjáratí fordulatszámot. Ellenkező esetben a vágószerszámot nem lehet leállítani a gázkar elengedésével, ami súlyos sérüléseket okozhat.

⚠VIGYÁZAT: Vigyázzon, ne engedje, hogy a működő kések a talajhoz vagy kemény tárgyhoz érjenek. Ellenkező esetben a szerszám visszarúg, és személyi sérülést okozhat.

⚠VIGYÁZAT: Használat előtt ellenőrizze a fejescsavarokat, anyákat és csavarokat, nem lazultak-e ki. Ha kilazultak, húzza meg öket.

⚠ VIGYÁZAT: Ha a levágott fű beakadt a vágókésekbe, és a fordulatszám lecsökkent vagy leállt, kapcsolja ki a motort, távolítsa el a gyújtógyertya kupakját vagy az akkumulátort, majd távolítsa el a beakadt füvet.

⚠ VIGYÁZAT: A tartozék fű és gyomok vágására szolgál. Más célra ne használja a tartozékot.

MEGJEGYZÉS: Használat előtt mindig elle-nőrizze, nincs-e idegen tárgy, például levágott fű rátapava a vágószerszámra. Ha a vágószerszám-hoz tapadt idegen tárggyal működteti a szerszámot, az meghibásodást okozhat.

MEGJEGYZÉS: Az idegen tárgyak behatolhatnak a felső és az alsó kés közé. Ha a kések között maradt idegen tárgyakkal működteti a szerszá-mot, az meghibásodást okozhat. Az eltávolítások módjához kövesse a beakadt gyomok eltávolítá-sáról szóló fejezet utasításait.

Tartsa úgy a gépet, hogy a vágókés párhuzamos legyen a talajjal. Indítsa el a gépet úgy, hogy a vágókések ne érjenek a talajhoz vagy kemény tárgyhoz. Állítsa be a gépet a vágni kívánt fűnek megfelelő fordulatszámra. A kis fordulatszám összekuszálhatja a levágott füvet a vágókéseknél.

Fü vágásához haladjon előre, és közben lendítse a gépet egyenletesen félkör alakban, jobbról balra, mintha kaszálna. A lendítés sebességet a vágandó fűnek megfelelően állítsa be.

▶ Ábra9

MEGJEGYZÉS: A felső kés és az alsó kés ellenkező irányban forog.

KARBANTARTÁS

⚠️ FIGYELMEZTETÉS: A gép ellenőrzése vagy karbantartása előtt állítsa le a motort, és távolítsa el a gyújtógyertyapipát vagy az akkumulátort. Ellenkező esetben a vágószerszám vagy más alkatrészek mozgásba lendülhetnek, ami súlyos sérüléseket okozhat.

⚠️ FIGYELMEZTETÉS: A gép vizsgálata vagy karbantartása során mindig tegye azt le. A gép álló helyzetben történő összeszerelése és beállítása súlyos sérüléseket okozhat.

⚠️ FIGYELMEZTETÉS: Minden esetben kövesse a biztonsági figyelmeztetések fejezetben, illetve a meghajtóegység használati útmutatójában ismertetett figyelmeztetéseket és óvintézkedéseket.

MEGJEGYZÉS: Soha ne használjon gázolajt, benzint, hígítót, alkoholt vagy hasonló anyagokat. Ezek elszíneződést, alakvesztést vagy repedést okozhatnak.

A termék BIZTONSÁGÁNAK és

MEGBÍZHATÓSÁGÁNAK fenntartása érdekében a javításokat és más karbantartásokat vagy beállításokat a Makita hivatalos vagy gyári szervizközpontjában kell elvégezni, mindig csak Makita cserealkatrészeket használva.

Általános ellenőrzés

• Húzza meg a meglazult csavarokat és anyákat.
- Ellenőrizze, hogy az egyes alkatrészek és a kések nem sérültek-e meg. Amennyiben cserére van szükség, vegye fel a kapcsolatot hivatalos márkaszervizünkkel.

A szerszám tisztítása

A tartozékról egy száraz vagy egy szappanos vízbe mártott és kicsavart ruhával törölje le a port, szennyeződést vagy levágott füvet. Távolítsa el a vágókésre tapadt levágott füvet vagy törmeléket.

A vágókések leszerelése

⚠ VIGYÁZAT: A vágókések leszerelésekor mindig viseljen kesztyűt.

A vágókések tisztításakor, élezésekor vagy cseréjekor szerelje le azokat a következő eljárás szerint:

1. Távolítsa el a késvédőt.
2. Helyezze a csillagkulcsot az anyára. Forgassa el a

csillagkulcsot úgy, hogy az alsó késen lévő furat egyvonalban legyen a felső késen lévő furattal.

▶ Ábra10: 1. Csillagkulcs 2. Furat az alsó késen

Nézzen bele az alsó késen lévő furatba, hogy elle-nőrizze, hogy a felső késen lévő megfelelő furat egyvonalban van-e. A felső késen csapok vannak és kétféle furat: kör alakú és ovális. Igazítsa egyvonalba a felső késen lévő kör alakú furatot az alsó késen lévő furattal, majd dugja be az imbuszkulcsot a furatokba.

▶ Ábra11: 1. Furat az alsó késen 2. Kör alakú furat a felső késen 3. Ovális furat a felső késen 4. Csap

▶ Ábra12: 1. Alsó kés 2. Felső kés 3. Imbuszkulcs

MEGJEGYZÉS: Válassza ki a felső késen a kör alakú furatot a következő információk alapján:

• Ha az alsó kést az órajárással ellentétesen forgatja, a kör alakú furat a csap után következik.
• Amikor az ovális furat van egyvonalban az alsó késen lévő furattal, be tudja dugni az imbuszkulcsot, de nagy a játék.
• Amikor a csap egyvonalban van az alsó késen lévő furattal, láthatja a csap csavarmenetét. Ebben sz esetben nem tudja teljesen bedugni az imbuszkulcsot.

⚠VIGYÁZAT: Ne tegye az ujját a késre a csillagkulcs forgatásakor. A kések elfordulnak, ahogy a csillagkulcsot forgatja, és személyi sérülést okozhatnak.

⚠ VIGYÁZAT: Mindig használja a csillagkulcsot, amikor egyvonalba igazítja a felső és alsó késen lévő furatokat.

1. Amikor bedugja az imbuszkulcsot, forgassa el a csavart az órajárás irányába a csillagkulcs segítségével, hogy lazítsa a csavart.

▶ Ábra13: 1. Csillagkulcs 2. Imbuszkulcs

1. Vegye ki az alsó késsel együtt a csavart, a szorító alátétet és a tartót.

▶ Ábra14: 1. Csavar 2. Szorító alátét 3. Tartó (alsó kés) 4. Alsó kés

1. A felső kést nyomva tartva forgassa el az órajárás-sal ellentétesen, hogy a csapot az ábrán látható hely-zetbe hozza. Ezután emelje fel a tartóról a felső kést, hogy eltávolítsa.

▶ Ábra15: 1. Felső kés 2. Tartó (felső kés) 3. Csap

1. Távolítsa el az alsó kést. Az eltávolításhoz forgassa el az alsó kést az órajárással ellentétesen, hogy a csapot az ábrán látható helyzetbe hozza, majd emelje le a tartóról az alsó kést.

▶ Ábra16: 1. Alsó kés 2. Tartó (alsó kés) 3. Csap

MEGJEGYZÉS: A vágókések leszerelése után tartsa a helyén a csavart, a szorító alátétet és a tartót, hogy elkerülje az elveszítésüket.

MEGJEGYZÉS: A vágókések felszereléséhez olvassa el a vágókések cseréjéról szóló részt.

Beakadt gyomok eltávolítása

MEGJEGYZÉS: Rendszeresen távolítsa el a vágókések közé és a tartókba beakadt gyomokat és idegen tárgyakat. Ha beakadt gyomokkal használja a tartozékot, az hibás működést okozhat.

Szerelje le a vágókéseket. Távolítsa el a felső és az alsó kés közé szorult gyomokat. Egy kefe segítségével távolítsa el a beakadt gyomokat a tartóról is, különösen a csapok körül. Győződjön meg arról, hogy a tartóra tapadt gyomokat az ábrának megfelelően kitisztítja.

▶ Ábra17: 1. Tartó (felső kés) 2. Tartó (alsó kés) Tisztítsa meg a vágókéseket vízzel, és szárítsa meg azokat. Ezután alkalmazzon rozsdagátló olajat.

MEGJEGYZÉS: A vágókések leszereléséhez olvassa el a vágókések leszereléséról szóló részt.

A vágókések újraélezése

⚠ VIGYÁZAT: A vágókések újraélezésekor mindig viseljen kesztyűt.

MEGJEGYZÉS: A vágókések újraélezésekor élezze meg mind a felső, mind az alsó kést.

MEGJEGYZÉS: Ha a reszelés jelentősen deformálta a vágókéseket, cserélje ki azokat újakra.

MEGJEGYZÉS: Körülbelüli támpontként élezze meg a vágókéseket minden 8 órányi használat után. Javasoljuk a korábbi újraélezést, ha a gyomokat gyakran a gyökereikkel együtt vágja le, vagy a gyomokat köves vagy sok akadállyal nehezített felületen vágja. Tompa vágókések használata gyenge vágási teljesítményt okozhat, és károsíthatja a gépet.

MEGJEGYZÉS: A vágókések élezéséhez használjon gyémántreszelőt. Használhat helyette csiszolókorongot is.

1. Szerelje le a vágókéseket a tartozékról.

MEGJEGYZÉS: A részleteket olvassa el a vágókések leszereléséről szóló részben.

1. Reszelő segítségével élezze meg mind a felső, mind az alsó kések csúcsait és vágóéleit 40°-os szögben.

▶ Ábra18: 1. Vágóél 2. Csúcs 3. Borda 4. Reszelő

MEGJEGYZÉS: A felső kést akkor kell kicserélni, amikor a fogai a bordákig lekoptak.

1. A reszelő segítségével kerekítse le minden kés gyökét.

▶ Ábra19

MEGJEGYZÉS: Ne képezzen a kés gyökénél derékszöget vagy bevágást. Ha így tesz, az repedést okozhat a vágókésben.

A vágókések cseréje

Opcionális kiegészítők

⚠ VIGYÁZAT: A vágókések cseréjekor mindig viseljen kesztyűt.

Indítás előtt ellenőrizze a felső és az alsó kések irányát; a vágóélek (dőlt felületek) összeszerelve mind a felső, mind az alsó késen kifelé nézzenek.

▶ Ábra20: 1. Vágóél 2. Alsó kés 3. Felső kés

MEGJEGYZÉS: Ha a vágóélek ugyanarra az oldalra vagy befelé egymás felé mutatnak, nem fogja tudni vágni a füvet.

Szerelje fel a vágókéseket a következő eljárás szerint:

1. Szerelje le a régi vágókéseket a tartozékról.

MEGJEGYZÉS: A részleteket olvassa el a vágókések leszereléséről szóló részben.

1. Szereljen fel a tartóra egy új felső kést.

A felső kés egyik oldalán található egy nyúlvány. Ügyeljen rá, hogy úgy helyezze el a felső kést, hogy a kiemelkedő rész (nyíljelölés van rányomtatva) a hajtómüház felé legyen.

▶ Ábra21: 1. Felső kés 2. Hajtóműház 3. Nyúlvány

Igazítsa a felső késen lévő ovális furatokat a csapokhoz. Forgassa a felső kést az órajárás irányába, miközben lefelé nyomja, amíg a csapok tartják a felső kést.

▶ Ábra22: 1. Felső kés 2. Tartó (felső kés) 3. Csap

MEGJEGYZÉS: Ügyeljen rá, hogy úgy helyezze el a felső kést, hogy minden csap tartsa a felső kést.

1. Szereljen fel a tartóra egy új alsó kést.

Úgy helyezze el az alsó kést, hogy a nyíllal jelölt oldal a tartó felé legyen, és igazítsa a késen lévő ovális furatokat a csapokhoz. Ezután forgassa az alsó kést az órajárás irányába, amíg a csapok tartják az alsó kést.

▶ Ábra23: 1. Alsó kés 2. Tartó (alsó kés) 3. Csap

MEGJEGYZÉS: Ügyeljen rá, hogy úgy helyezze el az alsó kést, hogy minden csap tartsa az alsó kést.

1. Helyezze az alsó kést (a tartóval) a felső késre, és igazítsa az orsó szárát a tartóéhoz.

▶ Ábra24: 1. Alsó kés 2. Tartó (alsó kés) 3. Orsó 4. Felső kés

1. Helyezze a szorító alátétet a tartóra, közben igazítsa az orsó szárát a szorító alátétéhez. Ezután húzza meg a csavart ideiglenesen kézzel.

▶ Ábra25: 1. Csavar 2. Szorító alátét

1. Igazítsa egyvonalba az alsó és a felső kés furatait, és dugja be az imbuszkulcsot. Ezután húzza meg biztonságosan a csavart a csillagkulcs segítségével, miközben az imbuszkulcs a furatba van dugva.

▶ Ábra26: 1. Csillagkulcs 2. Imbuszkulcs

MEGJEGYZÉS: A felső és alsó késeken lévő furatok egyvonalba igazításának módjához olvassa el a vágókések leszereléséről szóló részt.

1. Távolítsa el az imbuszkulcsot, majd helyezze a késvédőt a vágókésekre.

A mozgó alkatrészek kenése

MEGJEGYZÉS: Kövesse a zsírozásra vonatkozó gyakorisági és mennyiségi utasításokat. A nem elegendő zsírozás a mozgó alkatrészek sérülését okozhatja.

Hajtómüház:

⚠ VIGYÁZAT: Ne vigyen fel zsírt, ha a fogaskerékház forró. A forró fogaskerékház égési sérülést okozhat.

Távolítsa el a hajtómüház csavarját a csillagkulcs segítségével.

Kenje meg a hajtómüházat (Shell Alvania 2 vagy ezzel egyenértékű) zsírral a zsírzószemen keresztül körülbelül 50 munkaóránként.

▶ Ábra27: 1. Kenőfurat

Hajtótengely:

Kenje meg a hajtótengelyt (Shell Alvania 2 vagy ezzel egyenértékű) zsírral a zsírzószemen keresztül körülbelül 30 munkaóránként.

▶ Ábra28

MEGJEGYZÉS: Eredeti Makita kenőzsír a helyi Makita forgalmazótól szerezhető be.

Tárolás

⚠️ FIGYELMEZTETÉS: Minden esetben kövesse a biztonsági figyelmeztetések fejezetben, illetve a meghajtóegység használati útmutatójában ismertetett figyelmeztetéseket és óvintézkedéseket.

Tegye fel a késvédőt, ha nem használja a tartozékot.

▶ Ábra29: 1. Késvédő

Amennyiben a tartozékot a meghajtóegységtől külön tárolja, mindig helyezze fel a sapkát a cső végére.

▶ Ábra30

⚠ VIGYÁZAT: A tartozékot ne tárolja falnak vagy bármi másnak döntve. A tartozék hirtelen eldölhet, és személyi sérülést okozhat.

Az ellenőrzések és karbantartások gyakorisága

Üzemórák Használat		elött	8 óránként 10 óránként / naponta	30 óránként 50 óránként
Teljes egység Szemrevételezéssel keressen sérült alkatrészeket		√	----
Rögzítőcsavarok és anyák	Meghúzás	√	----
Hajtómüház Töltse fel kenőanyaggal ----					√
Hajtótengely Töltse fel kenőanyaggal ----				√
Vágókés Szemrevételezéssel keressen sérülést		√	---	√
		Újraélezés -		√	---
		Csere ---			√(akár 40 óra)
Meghajtóegység Tekintse meg a meghajtóegység használati útmutatóját

HIBAELHÁRÍTÁS

Javítás előtt vizsgálja meg a készüléket. Ha olyan problémát talál, amelyet nem részletez a jelen használati útmutató, ne szerelje szét a gépet. Forduljon segítségért a hivatalos Makita szervizközponthoz. A javításhoz mindig Makita pótalkatrészeket használjon.

Rendellenesség Lehetséges ok (meghibásodás) Megoldás
A motor nem indul be.	-
A motor rövid idön belül leáll.	-
A motor fordulatszáma nem növelhető.	-
A vágókések nem forognak.⇒ Haladéktalanul állítsa le a motort.	A vágókések szabálytalancsatlakoztatása
	Egy gally akadt a vágókésekbe.
	Hibás meghajtórendszer
A tartozék rendellenesen rezeg.⇒ Haladéktalanul állítsa le a motort.	Törött, elhajlott vagy kopott vágókések
	Laza a vágókések csatlakozása
	A vágókések szabálytalancsatlakoztatása
	Hibás meghajtórendszer
A kés nem áll le azonnal.⇒ Haladéktalanul állítsa le a motort.	A meghajtóegység nem működik megfelelően.

TECHNICKÉ ŠPECIFIKÁCIE
