Tipo de produto	Ferramenta multifuncional (tesouras rotativas)
Marca	Makita
Modelo	EM407MP
Dimensões (C × L × A)	965 mm × 245 mm × 155 mm
Peso líquido (sem capa da lâmina)	2,7 kg
Diâmetro de corte	230 mm
Relação de engrenagem (lâmina superior)	1:26
Relação de engrenagem (lâmina inferior)	1:12
Unidades motorizadas aprovadas	EX2650LH, DUX60, DUX18, UX01G
Alimentação	Através de unidade motorizada compatível (térmica ou sem fio)
Funções principais	Corte de grama, ervas daninhas, arbustos e matagais
Segurança	Uso de equipamento de proteção individual (capacete, óculos, luvas, botas); distância de segurança 15 m; sistema anti-recuo
Manutenção e limpeza	Limpeza após uso; lubrificação da caixa de engrenagens a cada 50 h e do eixo motor a cada 30 h; reafiação das lâminas a cada 8 h
Peças sobressalentes e reparabilidade	Peças de reposição Makita; reparo em centro de serviço autorizado
Garantia	Sujeito às condições de garantia Makita
Normas	EN ISO 11806-1:2022, EN 62841-1:2015+A11:2022

Perguntas frequentes - EM407MP MAKITA

Quais motores são compatíveis com o acessório EM407MP?

O acessório EM407MP é aprovado para uso com as seguintes unidades motorizadas: EX2650LH (motor multifunções), DUX60 e DUX18 (motores sem fio) e UX01G (motor sem fio). Nunca utilize o acessório com uma unidade não aprovada.

Como instalar o protetor da ferramenta?

O protetor é fixado ao dispositivo de aperto usando os parafusos fornecidos. Aperte periodicamente os parafusos para manter um espaço constante entre o dispositivo de aperto e o protetor. Nunca use o acessório sem o protetor.

Como fixar o tubo do acessório à unidade motorizada?

Gire a alavanca da unidade motorizada para o lado do acessório, remova a tampa, alinhe o pino com a seta e insira o tubo até que o botão de liberação apareça. Em seguida, gire a alavanca para o lado da unidade motorizada. Para remover, faça o inverso pressionando o botão de liberação.

Qual é o procedimento de desmontagem das lâminas de corte?

Use luvas, coloque a chave de soquete na porca, alinhe os orifícios das lâminas superior e inferior, insira a chave hexagonal, então gire o parafuso no sentido horário com a chave de soquete para soltá-lo. Remova o parafuso, a arruela de aperto, o suporte e a lâmina inferior, depois a lâmina superior girando-a. Siga as ilustrações do manual.

Como reafiar as lâminas de corte?

Desmonte as lâminas, então use uma lima diamantada para afiar as pontas e os gumes a um ângulo de 40°. Afie sempre ambas as lâminas (superior e inferior). Arredonde a base de cada lâmina. Substitua a lâmina superior se os dentes estiverem desgastados até a nervura.

Quais são os intervalos de lubrificação recomendados?

A caixa de engrenagens deve ser lubrificada com graxa (Shell Alvania 2 ou equivalente) a cada 50 horas de serviço. O eixo motor deve ser lubrificado a cada 30 horas. Não lubrifique quando a caixa estiver quente.

O que fazer se o acessório vibrar anormalmente?

Pare imediatamente o motor. As causas prováveis são: lâminas quebradas, torcidas ou desgastadas (substitua-as), fixação solta das lâminas (aperte o parafuso) ou anomalia no sistema de acionamento (contate um centro de serviço autorizado).

Quais equipamentos de proteção individual devo usar?

Use capacete de segurança, óculos de proteção, protetor auricular, luvas de proteção, botas robustas com solas antiderrapantes (de preferência com biqueira de segurança), calça comprida, camisa de mangas compridas e, se necessário, máscara antipoeira.

Como evitar o recuo (ricochete da lâmina)?

Para evitar o recuo, aplique o segmento da lâmina entre 8 e 11 horas ou entre 1 e 4 horas. Nunca use o segmento entre 11 horas e 1 hora. Faça oscilar a ferramenta em semicírculo como uma foice, e não use a lâmina perto de objetos duros (cercas, pedras, etc.).

Onde posso mandar reparar o acessório EM407MP?

Qualquer reparo, manutenção ou ajuste deve ser feito por um centro de serviço pós-venda Makita autorizado, usando exclusivamente peças de reposição Makita. Consulte o site da Makita ou entre em contato com seu revendedor para encontrar um centro autorizado.

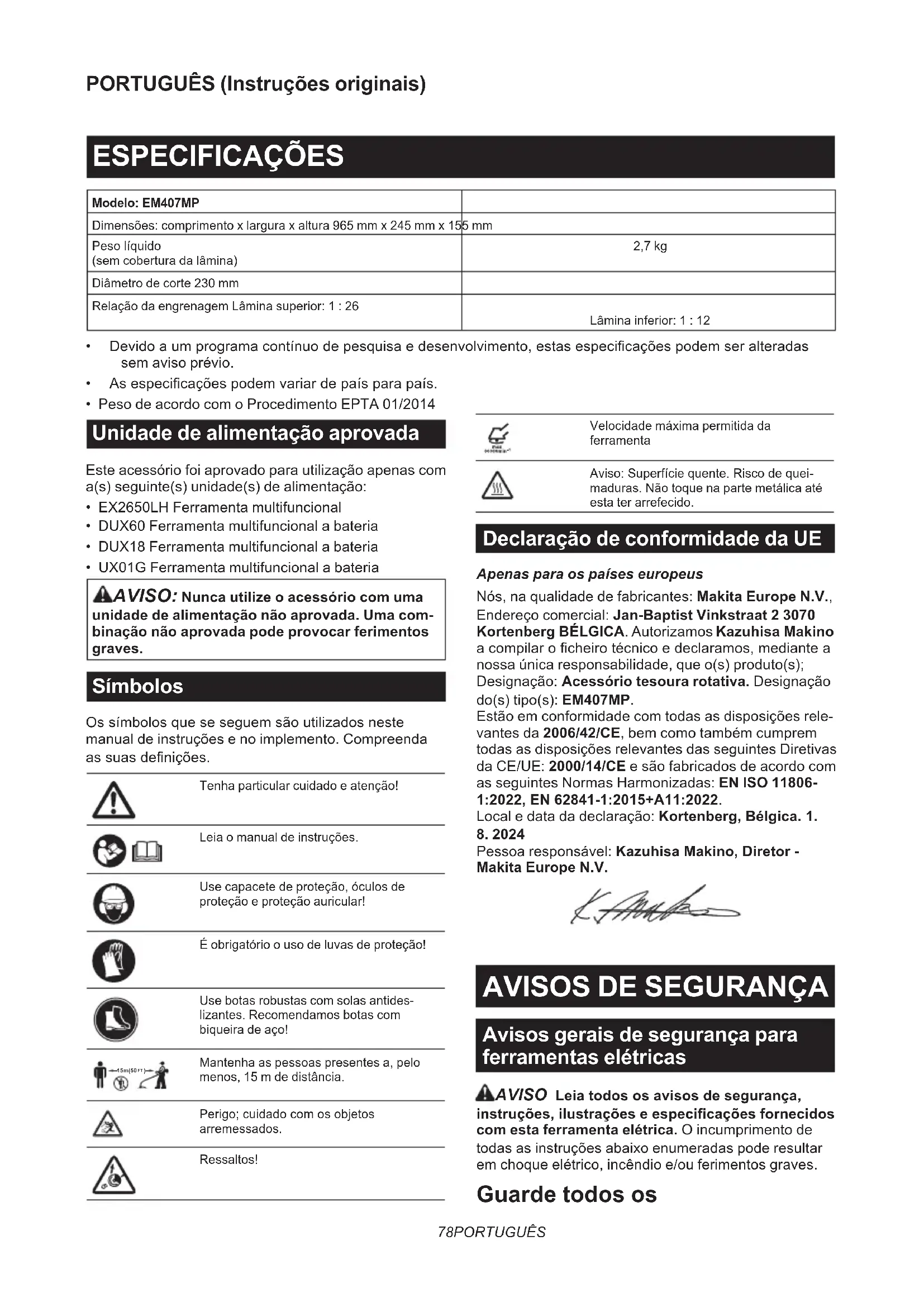

MANUAL DE UTILIZADOR EM407MP MAKITA

Modelo: EM407MP
Dimensões: comprimento x largura x altura 965 mm x 245 mm x 155 mm
Peso líquido(sem cobertura da lâmina)	2,7 kg
Diâmetro de corte 230 mm
Relação da engrenagem Lâmina superior: 1 : 26	Lâmina inferior: 1 : 12

• Devido a um programa contínuo de pesquisa e desenvolvimento, estas especificações podem ser alteradas sem aviso prévio.
• As especificações podem variar de país para país.
• Peso de acordo com o Procedimento EPTA 01/2014

Unidade de alimentação aprovada

Este acessório foi aprovado para utilização apenas com a(s) seguinte(s) unidade(s) de alimentação:

• EX2650LH Ferramenta multifuncional
• DUX60 Ferramenta multifuncional a bateria
• DUX18 Ferramenta multifuncional a bateria
- UX01G Ferramenta multifuncional a bateria

AVISO: Nunca utilize o acessório com uma unidade de alimentação não aprovada. Uma combinação não aprovada pode provocar ferimentos graves.

Símbolos

Os símbolos que se seguem são utilizados neste manual de instruções e no implemento. Compreenda as suas definições.

Tenha particular cuidado e atenção!

Leia o manual de instruções.

Use capacete de proteção, óculos de proteção e proteção auricular!

É obrigatório o uso de luvas de proteção!

Use botas robustas com solas antideslizantes. Recomendamos botas com biqueira de aço!

Mantenha as pessoas presentes a, pelo menos, 15 m de distância.

Perigo; cuidado com os objetos arremessados.

Ressaltos!

Velocidade máxima permitida da ferramenta

Aviso: Superfície quente. Risco de queimaduras. Não toque na parte metálica até esta ter arrefecido.

Declaração de conformidade da UE

Apenas para os países europeus

Nós, na qualidade de fabricantes: Makita Europe N.V., Endereço comercial: Jan-Baptist Vinkstraat 2 3070 Kortenberg BÉLGICA. Autorizamos Kazuhisa Makino a compilar o ficheiro técnico e declaramos, mediante a nossa única responsabilidade, que o(s) produto(s); Designação: Acessório tesoura rotativa. Designação do(s) tipo(s): EM407MP.

Estão em conformidade com todas as disposições relevantes da 2006/42/CE, bem como também cumprem todas as disposições relevantes das seguintes Diretivas da CE/UE: 2000/14/CE e são fabricados de acordo com as seguintes Normas Harmonizadas: EN ISO 11806-1:2022, EN 62841-1:2015+A11:2022.

Local e data da declaração: Kortenberg, Bélgica. 1. 8. 2024

Pessoa responsável: Kazuhisa Makino, Diretor - Makita Europe N.V.

AVISOS DE SEGURANÇA

Avisos gerais de segurança para ferramentas elétricas

AVISO Leia todos os avisos de segurança, instruções, ilustrações e especificações fornecidos com esta ferramenta elétrica. O incumprimento de todas as instruções abaixo enumeradas pode resultar em choque elétrico, incêndio e/ou ferimentos graves.

Guarde todos os

avisos e instruções para futuras referências.

O termo “ferramenta elétrica” nos avisos refere-se às ferramentas elétricas ligadas à corrente elétrica (com cabo) ou às ferramentas elétricas operadas por meio de bateria (sem cabo).

Segurança da área de trabalho

1. Mantenha a área de trabalho limpa e bem iluminada. As áreas desordenadas e escuras convidam a acidentes.
2. Não opere as ferramentas elétricas em atmosferas explosivas, como na presença de líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas criam faíscas que podem inflamar as poeiras ou fumos.
3. Mantenha as crianças e outras pessoas presentes afastadas enquanto utiliza a ferramenta elétrica. As distrações podem fazê-lo perder o controlo.

Segurança elétrica

1. As fichas da ferramenta elétrica têm de corresponder à tomada. Nunca modifique a ficha de forma alguma. Não utilize nenhuma ficha adaptadora com ferramentas elétricas ligadas à terra (massa). As fichas não modificadas e as tomadas correspondentes reduzirão o risco de choque elétrico.
2. Evite o contacto do corpo com superfícies ligadas à terra ou à massa, como tubagens, radiadores, coberturas e arrefecedores. Há um risco aumentado de choque elétrico se o seu corpo estiver ligado à terra ou à massa.
3. Não exponha as ferramentas elétricas à chuva ou a condições de humidade. Se entrar água numa ferramenta elétrica aumenta o risco de choque elétrico.
4. Não force o cabo. Nunca utilize o cabo para transportar, puxar ou desligar a ferramenta elétrica da tomada. Mantenha o cabo afastado do calor, óleo, extremidades aguçadas ou peças em movimento. Os cabos danificados ou emaranhados aumentam o risco de choque elétrico.
5. Quando utilizar uma ferramenta elétrica no exterior, utilize um cabo de extensão adequado para utilização no exterior. A utilização de um cabo adequado para utilização no exterior reduz o risco de choque elétrico.
6. Se for inevitável utilizar uma ferramenta elétrica num local húmido, utilize uma alimentação protegida por um dispositivo de corrente residual (RCD). A utilização de um RCD reduz o risco de choque elétrico.
7. As ferramentas elétricas podem produzir campos eletromagnéticos (CEM) que não são nocivos para o utilizador. Contudo, os utilizadores de marcapassos e de outros dispositivos médicos similares devem contactar o fabricante do seu dispositivo e/ou médico para obter aconselhamento antes de operar esta ferramenta elétrica.

Segurança pessoal

1. Mantenha-se alerta, tome atenção ao que está a fazer e utilize o senso comum quando

utilizar uma ferramenta elétrica. Não utilize uma ferramenta elétrica se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de falta de atenção durante a utilização de uma ferramenta elétrica pode resultar em ferimentos pessoais graves.

1. Utilize equipamento de proteção pessoal. Use sempre óculos de proteção. Os equipamentos de proteção, como uma máscara contra a poeira, calçado de segurança antiderrapante, capacete ou proteção auricular utilizados para as condições adequadas, reduzirão os ferimentos pessoais.
2. Previna o arranque não intencional. Certifique-se de que o interruptor está na posição de desligado antes de ligar a uma fonte de alimentação e/ou à bateria, pegar ou transportar a ferramenta. Transportar as ferramentas elétricas com o dedo no interruptor ou dar energia a uma ferramenta elétrica que tenha o interruptor ligado, pode dar origem a acidentes.
3. Remova qualquer chave de ajuste antes de fornecer eletricidade à ferramenta elétrica. Uma chave deixada ligada a uma peça rotativa da ferramenta elétrica pode resultar em ferimentos pessoais.
4. Não se estique demasiado. Mantenha sempre os pés bem assentes e em equilíbrio. Isto permite um melhor controlo da ferramenta elétrica em situações inesperadas.
5. Vista-se adequadamente. Não use vestuário solto ou joalharia. Mantenha o cabelo e o vestuário afastados das peças em movimento. O vestuário solto, a joalharia ou o cabelo comprido pode ser apanhado pelas peças em movimento.
6. Se forem fornecidos dispositivos para a ligação da instalação de extração e recolha de poeiras, certifique-se de que estão corretamente ligados e que são utilizados adequadamente. A utilização de recolha de poeiras pode reduzir os perigos relacionados com as poeiras.
7. Não permita que a familiaridade adquirida pelo uso frequente das ferramentas o tornem complacente e o faça ignorar os princípios de segurança da ferramenta. Uma ação descuidada pode causar lesões graves numa fração de segundos.
8. Use sempre óculos de proteção para proteger os seus olhos contra lesões quando utilizar ferramentas elétricas. Os óculos de proteção devem cumprir os requisitos da ANSI Z87.1 nos EUA, EN 166 na Europa ou AS/NZS 1336 na Austrália/Nova Zelândia. Na Austrália/Nova Zelândia, é legalmente obrigatório o uso de um protetor facial para proteger o seu rosto também.

Cabe ao empregador a responsabilidade de impor o uso de equipamentos de proteção e segurança apropriados por parte dos operadores de ferramentas e por parte de outras pessoas na área de trabalho imediata.

Utilização e cuidados a ter com a ferramenta elétrica

1. Não force a ferramenta elétrica. Utilize a ferramenta elétrica correta para a aplicação. A ferramenta elétrica correta fará o serviço melhor e de forma mais segura à velocidade para a qual foi concebida.
2. Não utilize a ferramenta elétrica se o interruptor não ligar e desligar a ferramenta. Qualquer ferramenta elétrica que não possa ser controlada com o interruptor é perigosa e tem de ser reparada.
3. Desligue a ficha da fonte de alimentação e/ou remova o conjunto de baterias, caso removível, da ferramenta elétrica antes de proceder a ajustes, substituir acessórios ou guardar ferramentas elétricas. Tais medidas de segurança preventivas reduzem o risco de arranque acidental da ferramenta elétrica.
4. Guarde as ferramentas elétricas que não estão a ser utilizadas fora do alcance das crianças e não permita que as pessoas que não estão familiarizadas com a ferramenta elétrica ou com estas instruções utilizem a ferramenta elétrica. As ferramentas elétricas são perigosas nas mãos de utilizadores sem formação.
5. Faça a manutenção de ferramentas elétricas e acessórios. Verifique o desalinhamento ou dobra de peças giratórias, quebra de peças e qualquer outra condição que possa afetar o funcionamento da ferramenta elétrica. Caso danificada, solicite a reparação da ferramenta elétrica antes de utilizá-la. Muitos acidentes são causados pela fraca manutenção de ferramentas elétricas.
6. Mantenha as ferramentas de corte afiadas e limpas. Quando as ferramentas de corte com extremidades de corte afiadas recebem uma manutenção adequada, é menos provável que prendam e são mais fáceis de controlar.
7. Utilize a ferramenta elétrica, os acessórios e as brocas da ferramenta, etc. de acordo com estas instruções, tendo em conta as condições de trabalho e o trabalho a ser realizado. A utilização da ferramenta elétrica para operações diferentes das pretendidas pode resultar em

situações perigosas.

1. Mantenha secas, limpas e sem óleo e graxa as pegas e as superfícies onde vai agarrar a ferramenta. As pegas e as superfícies onde vai agar-rar a ferramenta escorregadias não permitem o manuseamento seguro e o controlo da ferramenta em situações inesperadas.

2. Quando utilizar a ferramenta, não use vestuário profissional ou luvas que possam ficar enredados. O enredamento de vestuário profissional ou luvas nas peças móveis poderá resultar em lesão física.

Utilização e cuidados com a ferramenta a bateria

1. Recarregue apenas com o carregador especificado pelo fabricante. Um carregador adequado para um tipo de bateria pode criar um risco de incêndio quando utilizado com outra bateria.
2. Utilize as ferramentas elétricas apenas com as baterias especificamente designadas. A utilização de uma bateria diferente pode criar um risco de ferimentos e de incêndio.
3. Quando a bateria não está a ser utilizada, mantenha-a afastada de outros objetos metálicos, como clipes, moedas, chaves, pregos, parafusos ou outros objetos metálicos pequenos que possam fazer a ligação entre os dois terminais. Colocar os terminais da bateria em curto-circuito um com o outro pode provocar queimaduras ou um incêndio.
4. Em condições abusivas, o líquido pode ser ejetado da bateria; evite o contacto com o mesmo. Se ocorrer um contacto acidental, lave com água. Se o líquido entrar em contacto com os olhos, procure também assistência médica. O líquido ejetado da bateria pode provocar irritações ou queimaduras.
5. Não utilize um conjunto de baterias ou uma ferramenta que se encontrem danificados ou modificados. As baterias danificadas ou modificadas poderão exibir um comportamento imprevisível, resultando em incêndio, explosão ou risco de lesão.
6. Não exponha um conjunto de baterias ou uma ferramenta a incêndio ou temperatura excessiva. A exposição a incêndio ou a uma temperatura superior a 130 °C poderá causar uma explosão.
7. Siga todas as instruções de carregamento e não carregue o conjunto de baterias ou ferramenta fora da amplitude de temperaturas especificada nas instruções. O carregamento impróprio ou a temperaturas fora da amplitude especificada poderá danificar a bateria e aumentar o risco de incêndio.

Assistência

1. A ferramenta elétrica deve receber assistência por parte de pessoal qualificado que utilize apenas peças de substituição idênticas. Isto garantirá que a segurança da ferramenta elétrica é mantida.

2. Nunca repare conjuntos de baterias danificados. A reparação de conjuntos de baterias apenas deve ser realizada pelo fabricante ou por prestadores de serviços autorizados.

3. Siga as instruções para lubrificação e mudança de acessórios.

Avisos de segurança da tesoura rotativa

O termo “máquina” nos avisos e precauções refere-se à combinação da tesoura rotativa e da unidade de alimentação.

O termo “motor” nos avisos e precauções referem-se ao motor ou ao motor elétrico da unidade de alimentação.

Segurança geral

1. Os operadores que trabalham pela primeira vez com a ferramenta ou os operadores inexperientes devem solicitar formação ao distribuidor sobre todas as operações da máquina. Nunca permita a utilização da máquina por crianças, pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, ou por pessoas que não estão familiarizadas com as instruções.
2. Recomenda-se emprestar a máquina apenas a pessoas que provaram ter experiência com esta máquina. Entregue sempre o manual de instruções.
3. Mantenha-se alerta, esteja atento ao seu trabalho e use de senso comum quando operar a máquina. Não utilize a máquina se estiver cansado, doente, ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção enquanto opera a máquina pode resultar em ferimentos pessoais graves.
4. Evite usar a máquina com más condições atmosféricas, especialmente quando há o risco de trovoadas.
5. Siga todas as normas nacionais e locais relativas ao uso de máquinas motorizadas ao ar livre.

Utilização pretendida da máquina

Esta máquina destina-se apenas ao corte de relva, ervas, arbustos e vegetação rasteira. Nunca utilize a máquina para quaisquer outros fins. A utilização para fins não previstos pode resultar em ferimentos graves.

Equipamento de proteção pessoal

1. Use sempre calças compridas resistentes, botas robustas, luvas e uma camisola de manga comprida. Não use roupa larga, adornos, calções, sandálias nem ande descalço. Prenda o cabelo de modo a ficar acima do nível do ombro.
2. Use sempre um capacete no caso de existir o risco de queda de objetos.
3. Use proteção auditiva, tais como tampões para os ouvidos. A exposição ao ruído pode causar a perda de audição.

4. Use sempre sapatos robustos com solas que não escorreguem. Estes protegem os seus pés contra ferimentos e garantem uma base sólida.

5. Use uma máscara para poeira, conforme necessário.

Preparação antes da utilização

1. Antes de utilizar, verifique sempre se é seguro operar a máquina:

— Verifique se há fugas de combustível.
— Certifique-se de que todos os fixadores estão na posição correta e bem presos.
— Substitua as peças danificadas.
— Certifique-se de que a ferramenta de corte está devidamente instalada e firmemente segura.
— Certifique-se de que o resguardo da ferramenta de corte está devidamente colocado na posição conforme descrito no presente manual.
— Verifique se o gatilho do acelerador, a alavanca de desbloqueio e outros interruptores de controlo estão a funcionar em perfeitas condições.
— Limpe as pegas para obter o controlo apropriado da máquina.
— Certifique-se de que as pegas estão instaladas como descrito neste manual.

O não cumprimento destas instruções pode provocar ferimentos graves.

1. Utilize uma lâmina afiada. Elimine lâminas que estejam curvas, empenadas, fissuradas, partidas, lascadas ou danificadas de alguma forma. Uma lâmina cega apresenta maior probabilidade de ficar presa e causar ressaltos.
2. Utilize sempre todas as peças necessárias para fixar a lâmina de forma apropriada. As peças presas de forma inapropriada podem causar a projeção da lâmina e ferir gravemente o operador e/ou as pessoas presentes.

Reabastecimento de combustível

1. Pare o motor antes de realizar o reabastecimento de combustível. Mantenha-se afastado de chamas abertas e faíscas. Nunca fume durante o reabastecimento de combustível. Caso contrário, pode resultar em incêndio e/ou explosão.
2. Reabastecer de combustível no exterior. Reabastecer com combustível num espaço fechado pode causar uma explosão de vapor de combustível.
3. Evite o contacto com combustível ou óleo do motor. Não inale os vapores de combustível. Se ocorrer o derrame de combustível ou de óleo, limpe-o imediatamente da máquina e/ou do chão. Se ocorrer o derrame de combustível na sua roupa, nude-a imediatamente, de modo a evitar que se incendeie.
4. Após reabastecer com combustível, aperte cuidadosamente a tampa do depósito de combustível e verifique se há uma eventual fuga de combustível. Afaste-se pelo menos 3 m de distância da fonte e local de abastecimento de combustível antes de efetuar o arranque do motor.
5. Transporte e armazene o combustível apenas

em recipientes aprovados. Mantenha as crianças afastadas do combustível armazenado.

Efetuar o arranque da tesoura rotativa

1. Mantenha as crianças, as pessoas presentes e os animais de estimação pelo menos 15 m afastados da máquina quando efetuar o arranque desta ou utilizar a máquina. Além disso, as pessoas presentes devem usar óculos de proteção, dado existir o risco de ferimentos provocados pela projeção de objetos. Caso contrário, a ação imprevista das pessoas presentes ou um eventual ressalto da lâmina podem provocar ferimentos graves no operador e/ou nas pessoas presentes.
2. Efetue o arranque da máquina e opere-a apenas ao ar livre numa área bem ventilada. A operação numa área fechada ou com pouca ventilação pode resultar em morte devido a asfixia ou envenenamento por monóxido de carbono.
3. Antes de começar, certifique-se de que a ferra- menta de corte não tem contacto com objetos rijos, como ramos, pedras, etc. uma vez que a ferramenta de corte começa a girar quando se liga a máquina.
4. Se a ferramenta de corte rodar ao ralenti, ajuste a velocidade ao ralenti, de modo a que esta pare ao ralenti. Caso contrário, o contacto involuntário com a ferramenta de corte em funcionamento pode resultar em ferimentos graves.
5. Pare o motor imediatamente se notar qualquer problema.

Transporte

1. Pare o motor durante o transporte. Caso contrário, o arranque involuntário pode causar ferimentos.
2. Quando transportar a máquina, coloque sempre a cobertura na lâmina de corte. O contacto com lâminas descobertas resulta em ferimentos.
3. Garanta a posição segura da máquina durante o transporte de carro para evitar fugas de combustível.
4. Levante a máquina do solo na totalidade quando realizar o seu transporte. Arrastar a máquina causa danos no depósito de combustível e fuga de combustível, resultando em incêndio.

Operação

1. Utilize apenas a máquina com boa luz e visibilidade. A utilização em áreas escuras ou de fraca visibilidade pode causar acidentes imprevistos.
2. Evite utilizar a máquina quando for difícil manter o equilíbrio, por exemplo, ao trabalhar numa superfície íngreme ou em dias de vento.
3. Durante a época do inverno, tenha cuidado com as áreas escorregadias ou molhadas, as áreas com gelo e neve, para evitar escorregar.
4. Se for abordado por alguém, pare o motor. Caso contrário, a ferramenta de corte em rotação pode atingir a pessoa presente e resultar em ferimentos graves.
5. Desimpeça a área de trabalho antes de operar

a ferramenta. Remova todos os objetos, tais como rochas, vidro partido, pregos, arame ou corda que possam ser projetados ou ficar enredados no acessório de corte. As partículas estranhas podem danificar a ferramenta de corte e podem causar ressaltos perigosos.

1. Para controlar a máquina continuamente, proceda do seguinte modo durante a operação:

— Segure a máquina firmemente com as duas mãos à sua direita.
— Suspenda a máquina no(s) seu(s) ombro(s) com o arnês para o ombro.
— Garanta uma base sólida. Nunca utilize a ferramenta em cima de uma escada ou árvore.
— Evite esticar-se para alcançar um objeto.
— Mantenha a ferramenta de corte abaixo da altura da cintura.
— Mantenha todas as partes do seu corpo afastadas da ferramenta de corte em rotação e da superfície quente.

Essas ações reduzem o risco de ferimentos.

1. Se as ervas ou ramos ficarem presos entre a ferramenta de corte e o resguardo, pare sempre o motor antes de retirá-los. Caso contrário, a rotação involuntária da lâmina pode provocar ferimentos graves.
2. Nunca deixe cair ou atire a máquina, a menos que haja uma emergência. Se a máquina cair ou bater em alguma coisa, verifique imedia-tamente se há fuga de combustível, verifique os dispositivos de segurança e se há outros danos. Operar uma máquina em más condições pode causar ferimentos e/ou um incêndio.
3. Inspezione frequentemente a ferramenta de corte ou imediatamente após esta bater numa pedra ou noutros objetos duros. Se a ferramenta de corte partir durante a operação, a peça partida poderá ser projetada e causar ferimentos.
4. Pare o motor quando inspecionar, limpar ou substituir a ferramenta de corte. Caso contrário, a ferramenta de corte pode rodar involuntariamente e resultar num ferimento grave.
5. Mantenha o controlo apropriado até a ferramenta de corte parar completamente, quando parar o motor ou soltar o gatilho do acelerador. Uma lâmina em fase de desaceleração pode causar ferimentos.
6. Antes de iniciar a operação de corte, aguarde até a ferramenta de corte atingir velocidade suficiente para realizar o corte. Isto reduz o risco de ressalto e de ervas enredadas.
7. Descanse para prevenir a perda de controlo provocada pela fadiga. Recomendamos que descanse 10 a 20 minutos por cada hora de trabalho.
8. Pare o motor e coloque-o num local seguro durante uma pausa ou quando sair de perto do equipamento. Ao fazê-lo previne acidentes inesperados.
9. Não toque no motor e no respetivo abafador ou não os coloque sobre materiais combustíveis enquanto o motor está a funcionar ou logo após a sua paragem, pois estão quentes.

Pode resultar em queimaduras e/ou incêndio.

Ferramentas de corte

1. Utilize uma ferramenta de corte adequada para o seu trabalho.
   Utilize sempre o resguardo da ferramenta de corte adequado para a ferramenta de corte utilizada.
2. Nunca utilize correntes giratórias de múltiplas peças em metal, lâminas de manguais ou lâminas não recomendadas neste manual. Caso contrário, pode resultar em ferimentos graves.
3. Quando manusear a lâmina de metal, use sempre luvas e coloque a cobertura da lâmina na lâmina. A lâmina pode cortar as mãos desnudas.
4. Quando utilizar lâminas de metal, evite “ressaltos” e prepare-se sempre para um ressalto acidental. Consulte a secção Ressaltos.
5. Antes e depois de cada operação, certifique-se de que a ferramenta de corte está firmemente presa. Durante a operação, verifique a ferramenta de corte quanto à existência de folgas em certos intervalos.

Ressaltos (impulso da lâmina)

Podem ocorrer ressaltos (impulso da lâmina) quando a lâmina em rotação estabelece contacto com um objeto que não consegue cortar de imediato. Pode ser suficientemente violento ao ponto de causar o impulso da unidade e/ou do operador em qualquer direção e possivelmente a perda de controlo da unidade, resultando em ferimentos graves. Os ressaltos podem ocorrer sem aviso se a lâmina ficar presa, estagnar ou ficar colada e têm maior probabilidade de ocorrerem em áreas em que é difícil ver o material a cortar.

Os ressaltos ocorrem particularmente quando o segmento da lâmina entre as 11 horas e a 1 hora é aplicado em objetos sólidos, arbustos e árvores com um diâmetro de 3 cm ou superior.

▶ Fig.1

Para evitar ressaltos:

1. Aplique o segmento entre as 8 e as 11 horas e entre a 1 hora e as 4 horas.
2. Balance a ferramenta uniformemente num semicírculo da direita para a esquerda à semelhança do uso de uma foice. Isto permite que o segmento apropriado da lâmina estabeleça contacto com as plantas a cortar.
3. Nunca aplique o segmento entre as 11 horas e a 1 hora.

▶ Fig.2

1. Nunca utilize as lâminas de corte junto a objetos sólidos, tais como vedações, paredes, troncos de árvores e pedras.

2. Nunca utilize as lâminas de corte na vertical para operações como aparar e aparar sebes.

3. Evite utilizar a ferramenta em áreas nas quais seja difícil visualizar o objeto a cortar.

Vibração

A exposição a vibração excessiva lesiona os vasos sanguíneos ou o sistema nervoso do operador e provoca os seguintes sintomas nos dedos, mãos ou pulsos: “Adormecimento” (dormência), formigueiro, dor, sensação aguda, alteração da cor da pele ou alteração da pele. Caso ocorra algum destes sintomas, consulte um médico.

Para reduzir o risco de “doença do dedo branco”, mantenha as mãos quentes durante a operação e mantenha a máquina e os acessórios de forma adequada.

Manutenção

1. Solicite a reparação da sua máquina por parte do nosso centro de assistência autorizado utilizando apenas peças de substituição idênticas. Utilize apenas peças sobressalentes e acessórios idênticos fornecidos pela MAKITA. Uma reparação incorreta e uma má manutenção podem reduzir a vida da máquina e aumentar o risco de acidentes.
2. Nunca altere ou remova quaisquer componentes da máquina. Pode causar um incêndio e/ou ferimentos graves.
3. Após a utilização, limpe a máquina e verifique se todos os parafusos e porcas estão apertados firmemente.
4. Verifique o estado da ferramenta de corte, do resguardo da ferramenta de corte e do arnês para o ombro. A lâmina de corte tem de estar afiada. Nunca retifique ou solde ferramentas de corte danificadas.

Outras instruções

1. Guarde sempre a máquina em espaços tranca-dos e com o depósito de combustível vazio.
2. Respeite o ambiente. Evite a operação desnecessária do acelerador para criar menos poluição e emissões de ruído. Ajuste o carburador corretamente.
3. Não opere o motor com um abafador de escape anómalo.

Primeiros socorros

1. Em caso de acidente, certifique-se de que tem disponível uma caixa de primeiros socorros o mais completo possível nas proximidades das operações de corte. Substitua imediatamente qualquer item que tenha sido retirado da caixa de primeiros socorros.

2. Quando pedir ajuda, indique a seguinte informação:

— Local do acidente
— O que aconteceu
— Número de pessoas feridas
— Tipo de lesões
— O seu nome

Instruções de segurança adicionais

1. Utilize apenas a lâmina de corte destinada para o acessório tesoura rotativa.

2. Utilize apenas as ferramentas de corte marca-das com uma velocidade igual ou superior à velocidade marcada na máquina.

3. Inspecione e realize a manutenção da máquina regularmente, especialmente antes da/após a utilização. A máquina só pode ser reparada pelo nosso centro de assistência autorizado.

4. Antes da operação, certifique-se de que o arnês para o ombro está devidamente preso no anexo na máquina.
5. Remova qualquer chave de ajuste ou chave antes de ligar a máquina. Um acessório deixado preso numa peça rotativa pode resultar em ferimentos pessoais.
6. Certifique-se de que retira a cobertura da lâmina de corte antes da operação.
7. Certifique-se de que não há cabos elétricos, tubos de água, tubos de gás, etc., que possam constituir um perigo se danificados pela utilização da máquina.
8. Não opere a máquina em atmosferas explosivas, tais como na presença de líquidos, gases ou poeira inflamáveis. A máquina cria faíscas que podem inflamar a poeira ou os fumos.
9. Não utilize a máquina em locais húmidos ou molhados, nem a exponha à chuva. A água que entra na máquina aumenta o risco de choque elétrico, incêndio e avaria.
10. Não utilize a máquina em encostas íngremes e superfícies escorregadias.
11. Para evitar acidentes, deixe uma distância superior a 15 m entre os operadores quando

dois ou mais operadores trabalharem numa área. Além disso, disponha de uma pessoa para observar a distância entre os operadores. Se uma pessoa ou um animal entrar na área de trabalho, pare imediatamente a operação.

1. Não toque na caixa de engrenagens durante e imediatamente após a operação. A caixa de engrenagens aquece durante o funcionamento e pode causar lesões por queimadura.
2. Mantenha os dedos afastados do gatilho do interruptor quando não estiver a operar a máquina e quando mudar de uma posição operacional para outra.

AVISO: A utilização deste produto pode criar pó com produtos químicos, o que pode causar doenças respiratórias ou outras doenças. Alguns exemplos destes produtos químicos são os compostos encontrados em pesticidas, inseticidas, fertilizantes e herbicidas.

O risco a esta exposição varia, dependendo da frequência com que executa este tipo de trabalho. Para reduzir a sua exposição aos produtos químicos: trabalhe numa área bem ventilada e utilize equipamento de segurança adequado, como uma máscara contra o pó especialmente concebida para filtrar as partículas microscópicas.

GUARDE ESTAS INSTRUÇÕES.

DESCRIÇÃO DAS PEÇAS

▶ Fig.3

1	Tampa	2	Tubo	3	Caixa de engrenagens	4	Protetor
5	Perno de acesso da caixa de engrenagens	6	Suporte (para lâmina superior)	7	Lâmina superior 8 Lâmina inferior
9	Suporte (para lâmina inferior)	10	Anilha de aperto	11	Perno	12	Cobertura da lâmina
13	Chave hexagonal	14	Chave de caixa	-	-	-	-

MONTAGEM

AVISO: Antes de montar ou regular o equipamento, desligue o motor e retire o cachimbo da vela de ignição ou a bateria. Caso contrário, a ferramenta de corte ou outras peças podem mover-se e resultar em ferimentos graves.
AVISO: Antes de manusear a lâmina de corte, utilize luvas de proteção. Durante a montagem ou o ajuste, os seus dedos podem entrar em contacto com a lâmina de corte, o que pode provocar ferimentos graves.
AVISO: Quando montar ou regular o equipamento, pouse-o sempre. A montagem ou regulação do equipamento numa posição vertical pode resultar em ferimentos graves.
AVISO: Siga os avisos e precauções na secção de avisos de segurança e o manual de instruções da unidade de alimentação.

Instalar o protetor

AVISO: Em momento algum utilize este acessório sem protetor.
AVISO: Utilize sempre o protetor fornecido com este acessório. O protetor incorreto pode não o proteger de detritos projetados e pedras. Pode também afetar o equilíbrio da ferramenta e resultar em ferimentos pessoais graves.

OBSERVAÇÃO: Aperte periodicamente os pernos no protetor. Aperte os pernos direitos e esquerdos uniformemente para que o intervalo entre a braçadeira e o protetor seja constante.

Prenda o protetor à braçadeira com pernos.

▶ Fig.4: 1. Braçadeira 2. Protetor

Montar o tubo de fixação

⚠PRECAUÇÃO: Verifique sempre se o tubo de fixação está fixo após a instalação. A instalação incorreta pode causar a queda do implemento da unidade de alimentação e causar ferimentos.

Montar o tubo de fixação na unidade de alimentação.

1. Rode a alavanca da unidade de alimentação em direção ao lado do acessório.
   ▶ Fig.5: 1. Alavanca
2. Remova a tampa do acessório. Alinhe o pino com a marca da seta e insira o tubo de fixação até o botão de libertação sair.
   ▶ Fig.6: 1. Botão de libertação 2. Marca da seta 3. Pino
3. Rode a alavanca em direção ao lado da unidade de alimentação.
   ▶ Fig.7: 1. Alavanca

Certifique-se de que a superfície da alavanca está paralela ao tubo.

Para remover o tubo, rode a alavanca em direção ao lado do acessório e puxe o tubo para fora, pressionando ao mesmo tempo o botão de libertação para baixo.

▶ Fig.8: 1. Botão de libertação 2. Alavanca 3. Tubo

OPERAÇÃO

AVISO: Siga os avisos e precauções na secção de avisos de segurança e o manual de instruções da unidade de alimentação.
AVISO: Se a ferramenta de corte se mover ao ralenti, ajuste a velocidade ao ralenti do motor para uma velocidade mais baixa. Caso contrário, não conseguirá parar a ferramenta de corte quando retira o acelerador e pode provocar um ferimento grave.

⚠PRECAUÇÃO: Tenha cuidado para não deixar que as lâminas em funcionamento entrem em contacto com o solo ou um objeto rijo. Ao fazê-lo provoca o ressalto da ferramenta e tal resulta em ferimentos pessoais.
PRECAUÇÃO: Antes da operação, verifique os pernos, as porcas e os parafusos quanto à existência de quaisquer folgas. Aperte-os se estiverem soltos.
⚠PRECAUÇÃO: Se a relva cortada tiver ficado emaranhada nas lâminas de corte e a velocidade de rotação tiver abrandado ou parado, desligue o motor e remova a tampa da vela de ignição ou a bateria e, em seguida, remova a relva emaranhada.
⚠ PRECAUÇÃO: Este acessório foi concebido para cortar relva e ervas daninhas. Não utilize o acessório para outros fins.

OBSERVAÇÃO: Antes da operação, verifique sempre se não existem objetos estranhos como relva cortada aderida à ferramenta de corte.

Operar a ferramenta com um objeto estranho aderido à ferramenta de corte pode causar avarias.

OBSERVAÇÃO: Os objetos estranhos podem inserir-se entre as lâminas superior e inferior.

Operar a ferramenta com os objetos estranhos contidos entre as lâminas pode causar avarias. Para saber como os remover, siga as instruções na secção relativa à remoção de ervas daninhas agarradas.

Segure a máquina de modo que a lâmina de corte fique paralela ao solo. Efetue o arranque da máquina enquanto a lâmina de corte não tiver contacto com o solo e objetos rijos. Ajuste a máquina à velocidade de rotação adequada à relva a cortar. Uma baixa velocidade de rotação pode fazer com que a relva cortada fique emaranhada nas lâminas de corte.

Para cortar relva, avance ao mesmo tempo que oscila a máquina uniformemente num semicírculo da direita para a esquerda, à semelhança do uso de uma foice.

Ajuste a velocidade de oscilação de acordo com a relva

a cortar.

▶ Fig.9

NOTA: A lâmina superior e a lâmina inferior rodam no sentido oposto entre si.

MANUTENÇÃO

AAVISO: Antes de inspecionar ou realizar manutenções no equipamento, desligue o motor e retire o cachimbo da vela de ignição ou a bateria. Caso contrário, a ferramenta de corte ou outras peças podem mover-se e resultar em ferimentos graves.

AVISO: Quando inspecionar ou realizar manutenções no equipamento, pouse-o sempre. A montagem ou regulação do equipamento numa posição vertical pode resultar em ferimentos graves.

AVISO: Siga os avisos e precauções na secção de avisos de segurança e o manual de instruções da unidade de alimentação.

OBSERVAÇÃO: Nunca utilize gasolina, benzina, diluente, álcool ou produtos semelhantes. Pode ocorrer a descoloração, deformação ou rachaduras.

Para manter a SEGURANÇA e a FIABILIDADE do produto, as reparações e qualquer outra manutenção ou ajuste devem ser levados a cabo pelos centros de assistência Makita autorizados ou pelos centros de assistência de fábrica, utilizando sempre peças de substituição Makita.

Inspeção geral

• Aperte os pernos, porcas e parafusos soltos.
• Verifique se há peças e lâminas danificadas. Peça ao nosso centro de assistência autorizado para as substituir, se necessário.

Limpar a ferramenta

Limpe o acessório limpando o pó, a sujidade ou a relva cortada com um pano seco ou um pano embebido em água com sabão e torcido. Remova a relva cortada ou os detritos que tenham aderido à lâmina de corte.

Desmontar as lâminas de corte

APRECAUÇÃO: Utilize sempre luvas quando desmontar as lâminas de corte.

Quando limpar, afiar ou substituir as lâminas de corte, desmonte-as de acordo com o seguinte procedimento:

1. Remova a cobertura da lâmina.
2. Coloque a chave de caixa na porca. Rode a chave de caixa de modo que o orifício na lâmina inferior alinhe com o orifício na lâmina superior.

▶ Fig.10: 1. Chave de caixa 2. Orifício na lâmina inferior

está alinhado o orifício correto na lâmina superior. Na lâmina superior, existem pinos e dois tipos de orifícios: orifícios de círculos exatos e ovais. Alinhe o orifício de círculo exato na lâmina superior com o orifício na lâmina inferior e, em seguida, insira a chave hexagonal nos orifícios.

▶ Fig.11: 1. Orifício na lâmina inferior 2. Orifício de círculo exato na lâmina superior 3. Orifício oval na lâmina superior 4. Pino
▶ Fig.12: 1. Lâmina inferior 2. Lâmina superior 3. Chave hexagonal

NOTA: Escolha o orifício de círculo exato na lâmina superior consultando as seguintes informações:

- Quando roda a lâmina inferior para a esquerda, o orifício de círculo exato surge depois do pino.

- Quando o orifício oval está alinhado com o orifício na lâmina inferior, pode inserir a chave hexagonal, mas há muito recuo.

- Quando o pino está alinhado com o orifício na lâmina inferior, consegue ver a rosca do para-fuso no pino. Neste caso, não consegue inserir totalmente a chave hexagonal.

PRECAUÇÃO: Não coloque os dedos na lâmina quando rodar a chave de caixa. A lâmina roda à medida que roda a chave de caixa e pode provocar ferimentos pessoais.
⚠ PRECAUÇÃO: Utilize sempre a chave de caixa quando alinhar os orifícios nas lâminas superior e inferior.

1. Enquanto insere a chave hexagonal, rode o perno para a direita com a chave de caixa para soltar o perno.

▶ Fig.13: 1. Chave de caixa 2. Chave hexagonal
4. Remova o perno, a anilha de aperto e o suporte em conjunto com a lâmina inferior.
▶ Fig.14: 1. Perno 2. Anilha de aperto 3. Suporte (para lâmina inferior) 4. Lâmina inferior
5. Enquanto empurra a lâmina superior, rode-a para a esquerda para posicionar o pino conforme apresentado na figura. Em seguida, eleve a lâmina superior do suporte para remover.
▶ Fig.15: 1. Lâmina superior 2. Suporte (para lâmina superior) 3. Pino
6. Remova a lâmina inferior. Para remover, rode a lâmina inferior para a esquerda para posicionar o pino conforme apresentado na figura e, em seguida, eleve a lâmina inferior do suporte.
▶ Fig.16: 1. Lâmina inferior 2. Suporte (para lâmina inferior) 3. Pino

OBSERVAÇÃO: Após desmontar as lâminas de corte, mantenha o perno, a anilha de aperto e o suporte na posição correta para evitar que sejam perdidos.

NOTA: Para instalar as lâminas de corte, consulte a secção relativa à substituição das lâminas de corte.

Remover ervas encravadas

OBSERVAÇÃO: Remova periodicamente as ervas daninhas e os objetos estranhos agarrados entre as lâminas de corte e nos suportes. A utilização deste acessório com ervas daninhas agarradas no interior pode causar avarias.

Desmonte as lâminas de corte. Remova as ervas daninhas agarradas entre as lâminas superior e inferior. Remova também as ervas daninhas agarradas nos suportes, especialmente em torno dos pinos, com uma escova. Certifique-se de que limpa as ervas daninhas aderidas ao suporte conforme apresentado na figura.

▶ Fig.17: 1. Suporte (para lâmina superior) 2. Suporte (para lâmina inferior)

Limpe as lâminas de corte com água e seque-as completamente. Em seguida, aplique óleo antiferrugem.

NOTA: Para desmontar as lâminas de corte, consulte a secção relativa à desmontagem das lâminas de corte.

APRECAUÇÃO: Utilize sempre luvas quando afiar as lâminas de corte.

OBSERVAÇÃO: Quando afiar as lâminas de corte, afie as lâminas superior e inferior.

OBSERVAÇÃO: Se as lâminas de corte foram consideravelmente deformadas por limagem, substitua-as por lâminas de corte novas.

OBSERVAÇÃO: Como guia aproximado, afie as lâminas de corte a cada 8 horas de utilização. Recomenda-se que volte a afiar mais cedo se cortar frequentemente as ervas daninhas em conjunto com as respetivas raízes ou se cortar as ervas daninhas numa superfície pedregosa ou numa superfície com vários obstáculos. A utilização de lâminas de corte rombas dá origem a um mau desempenho de corte e a danos na máquina.

OBSERVAÇÃO: Utilize uma lima diamantada para afiar as lâminas de corte. Em vez disso, pode utilizar um disco de retificação.

1. Desmonte as lâminas de corte do acessório.

NOTA: Consulte a secção relativa à desmontagem das lâminas de corte para obter informações.

1. Afie as pontas e os bordos cortantes das lâminas superior e inferior com um ângulo de 40° utilizando uma lima.

▶ Fig.18: 1. Bordo cortante 2. Ponta 3. Nervura 4. Lima

NOTA: A lâmina superior deve ser substituída quando os dentes tiverem sido desgastados até à nervura.

1. Arredonde a base de cada lâmina conforme ilustrado com a lima.

▶ Fig.19

OBSERVAÇÃO: Não faça com que a base da lâmina fique angular ou lascada. Fazê-lo dá origem a uma fissura na lâmina de corte.

Substituir as lâminas de corte

Acessório opcional

APRECAUÇÃO: Utilize sempre luvas quando substituir as lâminas de corte.

Antes de efetuar o arranque, verifique a direção das lâminas superior e inferior; os bordos cortantes (superfícies angulares) nas lâminas superior e inferior ficam virados para fora entre si quando montados.

▶ Fig.20: 1. Bordo cortante 2. Lâmina inferior 3. Lâmina superior

OBSERVAÇÃO: Se os bordos cortantes fica- rem virados para o mesmo lado ou para dentro entre si, não conseguirá cortar relva.

Instale as lâminas de corte de acordo com o seguinte procedimento:

1. Desmonte as lâminas de corte antigas do acessório.

NOTA: Consulte a secção relativa à desmontagem das lâminas de corte para obter informações.

1. Instale uma nova lâmina superior no suporte.

A lâmina superior tem uma projeção num dos lados. Certifique-se de que coloca a lâmina superior de modo que o lado projetado (com impressão da marca de seta) fique virado para a caixa de engrenagens.

▶ Fig.21: 1. Lâmina superior 2. Caixa de engrenagens 3. Projeção

Alinhe os orifícios ovais na lâmina superior com os pinos. Rode a lâmina superior para a direita enquanto a empurra para baixo até os pinos segurarem a lâmina superior.

▶ Fig.22: 1. Lâmina superior 2. Suporte (para lâmina superior) 3. Pino

OBSERVAÇÃO: Certifique-se de que posi-ciona a lâmina superior de modo que todos os pinos segurem a lâmina superior.

1. Instale uma nova lâmina inferior no suporte.

Coloque a lâmina inferior de modo que o lado com a marca de seta fique virado para o suporte e alinhe os orifícios ovais na lâmina com os pinos. Em seguida, rode a lâmina inferior para a direita até os pinos segura- rem a lâmina inferior.

▶ Fig.23: 1. Lâmina inferior 2. Suporte (para lâmina inferior) 3. Pino

OBSERVAÇÃO: Certifique-se de que posi-ciona a lâmina inferior de modo que todos os pinos segurem a lâmina inferior.

1. Coloque a lâmina inferior (com o suporte) na lâmina superior enquanto alinha a estria do eixo com a do suporte.

▶ Fig.24: 1. Lâmina inferior 2. Suporte (para lâmina inferior) 3. Eixo 4. Lâmina superior

1. Coloque a anilha de aperto no suporte enquanto alinha a estria do eixo com a da anilha de aperto. Em seguida, aperte o perno à mão temporariamente.

▶ Fig.25: 1. Perno 2. Anilha de aperto

1. Alinhe os orifícios nas lâminas inferior e superior e insira a chave hexagonal. Em seguida, aperte firmemente o perno com a chave de caixa enquanto a chave hexagonal está inserida no orifício.

▶ Fig.26: 1. Chave de caixa 2. Chave hexagonal

NOTA: Consulte a secção relativa à desmontagem das lâminas de corte para saber como alinhar os orifícios das lâminas superior e inferior.

1. Remova a chave hexagonal e, em seguida, coloque a cobertura da lâmina nas lâminas de corte.

Lubrificar as peças móveis

OBSERVAÇÃO: Siga as instruções referentes à frequência e à quantidade de massa lubrificante fornecida. Caso contrário, uma lubrificação insuficiente, pode danificar as peças móveis.

Caixa de engrenagens:

⚠PRECAUÇÃO: Não aplique massa lubrificante se a caixa de engrenagens estiver quente. A caixa de engrenagens quente pode provocar ferimentos por queimadura.

Remova o perno de acesso da caixa de engrenagens com a chave de caixa.

Aplique massa lubrificante (Shell Alvania 2 ou

equivalente) na caixa de engrenagens através do orifício de massa lubrificante a cada 50 horas de trabalho, mais ou menos.

▶ Fig.27: 1. Orifício para massa lubrificante

Eixo motor:

Aplique massa lubrificante (Shell Alvania 2 ou equivalente) no eixo motor a cada 30 horas de trabalho, mais ou menos.

▶ Fig.28

NOTA: Pode adquirir massa lubrificante genuína da Makita no seu distribuidor Makita local.

Armazenamento

AVISO: Siga os avisos e precauções na secção de avisos de segurança e o manual de instruções da unidade de alimentação.

Prenda a cobertura da lâmina quando não estiver a utilizar este acessório.

▶ Fig.29: 1. Cobertura da lâmina

Quando armazenar este acessório separado da uni- dade de alimentação, coloque a tampa sobre a extremi- dade do tubo.

▶ Fig.30

⚠ PRECAUÇÃO: Não deixe o acessório encostado a nada, como uma parede. O acessório pode cair repentinamente e provocar ferimentos pessoais.

Intervalo de inspeção e manutenção

Horas de funcionamento Antes da		operação	8 h 10 h/dia 30 h 50 h
Unidade completa Inspecionar visualmente se existem peças danificadas		√	----
Todos os parafusos de fixação e porcas	Apertar	√	----
Caixa de engrenagens Abastecer massa lubrificante		----			√
Eixo motor Abastecer massa lubrificante		----		√
Lâmina de corte Inspecionar visualmente se existem danos		√	----	√
		Voltar a afiar -		√	---
		Substituir	---		√(até 40 h)
Unidade de alimentação	Consultar o manual de instruções da unidade de alimentação

RESOLUÇÃO DE PROBLEMAS

Antes de pedir reparações, realize primeiro a sua própria inspeção. Se encontrar um problema que não esteja explicado no manual, não tente desmontar a máquina. Em vez disso, peça aos centros de assistência autorizados da Makita, usando sempre as peças de substituição Makita para reparações.

Estado da anomalia Causa provável (avaria) Correção
O motor não arranca. - Consulte o manual de instruções da unidade de	alimentação.
O motor para em breve. - Consulte o manual de instruções da unidade de	alimentação.
A velocidade do motor não aumenta. - Consulte o manual de instruções da unidade de alimentação.
As lâminas de corte não rodam.⇒ Pare o motor imediatamente.	Fixação irregular das lâminas de corte Instale devidamente as lâminas de corte.
	As lâminas de corte ficaram presas num ramo.
	Sistema de acionamento anómalo Conta te um centro de assistência autorizado e solicite a reparação.
O acessório vibra de forma anormal.⇒ Pare o motor imediatamente.	Lâminas de corte partidas, curvadas ou desgastadas
	Fixação solta das lâminas de corte Aperte o perno firmemente.
	Fixação irregular das lâminas de corte Ligue adequadamente.
	Sistema de acionamento anómalo Conta te um centro de assistência autorizado e solicite a reparação.
A lâmina de corte não para de imediato.⇒ Pare o motor imediatamente.	A unidade de alimentação não funciona corretamente.

SPECIFICATIONER

▶ Joon.27: 1. Määrdeava

Veovöll:
