Toote tüüp	Mitmeotstarbeline tööriist (pöörlevad käärid)
Mark	Makita
Mudel	EM407MP
Mõõtmed (P × L × K)	965 mm × 245 mm × 155 mm
Netokaal (ilma terakatteta)	2,7 kg
Lõike läbimõõt	230 mm
Ülekandearv (ülemine tera)	1:26
Ülekandearv (alumine tera)	1:12
Heakskiidetud mootorseadmed	EX2650LH, DUX60, DUX18, UX01G
Toiteallikas	Ühilduva mootorseadme kaudu (termiline või juhtmeta)
Peamised funktsioonid	Muru, umbrohu, põõsaste ja võsa lõikamine
Ohutus	Isikukaitsevahendite kandmine (kiiver, prillid, kindad, saapad); ohutu kaugus 15 m; tagasilöögisüsteem
Hooldus ja puhastus	Puhastamine pärast kasutamist; käigukasti määrimine iga 50 h järel ja mootori telje määrimine iga 30 h järel; terade teritamine iga 8 h järel
Varuosad ja remonditavus	Makita varuosad; remont volitatud teeninduskeskuses
Garantii	Vastavalt Makita garantiitingimustele
Standardid	EN ISO 11806-1:2022, EN 62841-1:2015+A11:2022

Korduma kippuvad küsimused - EM407MP MAKITA

Millised mootorid ühilduvad EM407MP lisaseadmega?

EM407MP lisaseade on heaks kiidetud kasutamiseks järgmiste mootorseadmetega: EX2650LH (mitmeotstarbeline mootor), DUX60 ja DUX18 (juhtmeta mootorid) ning UX01G (juhtmeta mootor). Ärge kunagi kasutage lisaseadet heakskiitmata seadmega.

Kuidas paigaldada tööriista kaitse?

Kaitse kinnitatakse kinnitusseadme külge kaasasolevate poltide abil. Pingutage polte perioodiliselt, et hoida kinnitusseadme ja kaitse vahel püsivat vahet. Ärge kunagi kasutage lisaseadet ilma kaitseta.

Kuidas kinnitada lisaseadme toru mootorseadme külge?

Keerake mootorseadme hoob lisaseadme poole, eemaldage kork, joondage tihvt noolega ja sisestage toru, kuni vabastusnupp ilmub. Seejärel keerake hoob mootorseadme poole. Eemaldamiseks tehke vastupidist, vajutades vabastusnuppu.

Milline on lõiketerade lahtivõtmise protseduur?

Kandke kindaid, asetage mutrivõti mutrile, joondage ülemise ja alumise tera augud, sisestage kuuskantvõti, seejärel keerake polti päripäeva mutrivõtmega, et see lahti keerata. Eemaldage polt, kinnitusseib, tugi ja alumine tera, seejärel ülemine tera, keerates seda. Järgige juhendi illustratsioone.

Kuidas lõiketerasid teritada?

Võtke terad lahti, seejärel kasutage teemantviili otste ja lõikeservade teritamiseks 40° nurga all. Teritage alati mõlemat tera (ülemist ja alumist). Ümardage iga tera alus. Vahetage ülemine tera, kui hambad on kulunud sooneni.

Millised on soovitatavad määrimisintervallid?

Käigukasti tuleb määrida määrdeainega (Shell Alvania 2 või samaväärne) iga 50 töötunni järel. Mootori telge tuleb määrida iga 30 tunni järel. Ärge määrige, kui korpus on kuum.

Mida teha, kui lisaseade vibreerib ebanormaalselt?

Peatage mootor viivitamata. Tõenäolised põhjused: katkised, paindunud või kulunud terad (vahetage need välja), terade lõtv kinnitus (pingutage polt) või ajamisüsteemi anomaalia (võtke ühendust volitatud teeninduskeskusega).

Milliseid isikukaitsevahendeid pean kandma?

Kandke turvakiivrit, kaitseprille, mürasummutavaid kõrvaklappe, kaitsekindaid, tugevaid libisemiskindla tallaga saapaid (soovitavalt turvaninaga), pikki pükse, pikkade varrukatega särki ja vajadusel tolmumaski.

Kuidas vältida tagasilööki (tera põrgatust)?

Tagasilöögi vältimiseks kasutage tera segmenti vahemikus 8 ja 11 või 1 ja 4. Ärge kunagi kasutage segmenti kella 11 ja 1 vahel. Liigutage tööriista poolringikujuliselt nagu vikatit ja ärge kasutage tera kõvade esemete (aiad, kivid jne) lähedal.

Kus saan lasta EM407MP lisaseadet parandada?

Kogu remont, hooldus või reguleerimine tuleb teostada volitatud Makita teeninduskeskuses, kasutades ainult Makita varuosi. Vaadake Makita veebisaiti või võtke ühendust edasimüüjaga, et leida volitatud keskus.

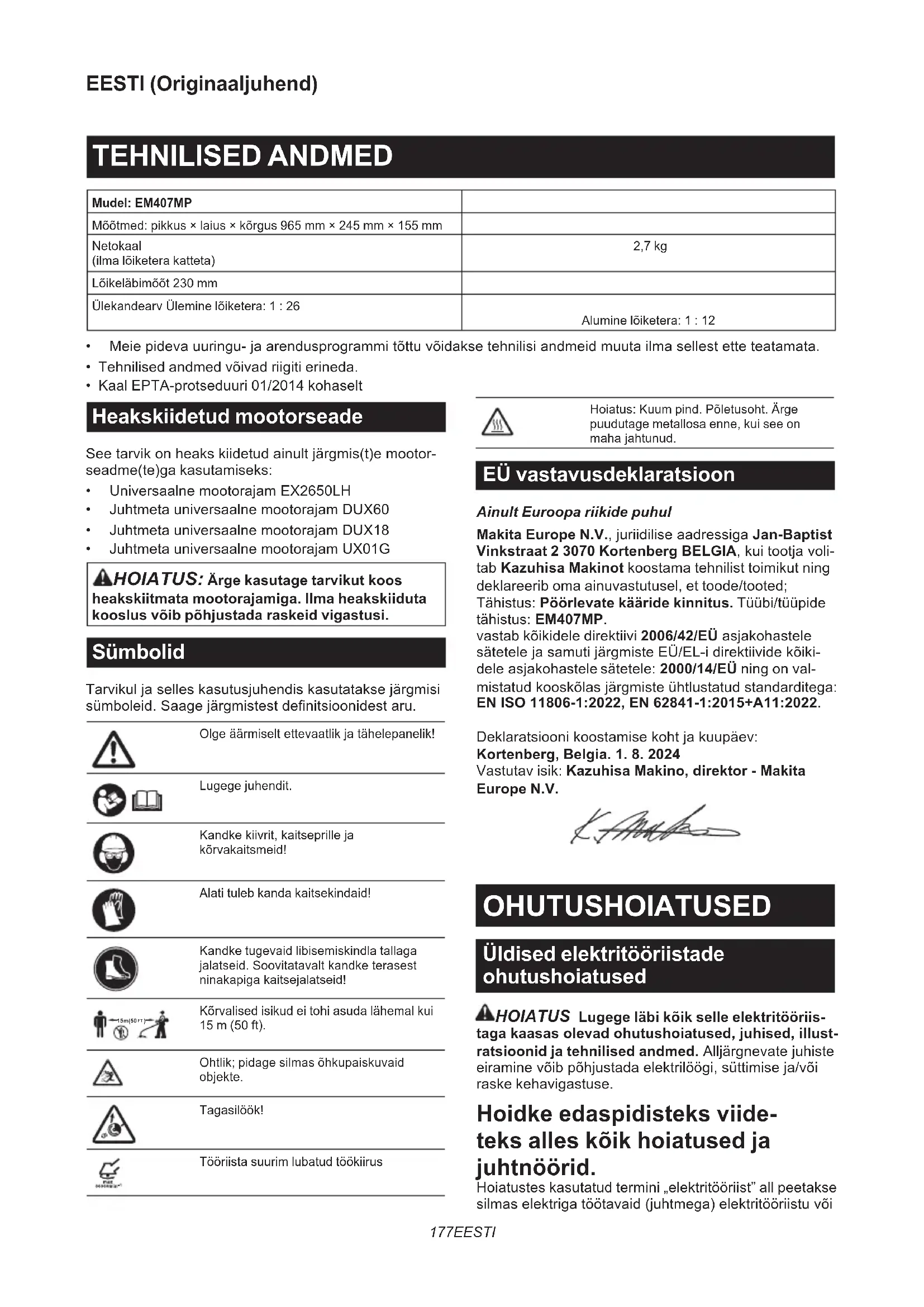

KASUTUSJUHEND EM407MP MAKITA

Att.29: 1. Asmens pärsegs

Mudel: EM407MP
Mõõtmed: pikkus × laius × kõrgus 965 mm × 245 mm × 155 mm
Netokaal(ilma lõiketera katteta)	2,7 kg
Lõikeläbimõõt 230 mm
Ülekandearv Ülemine lõiketera: 1 : 26	Alumine lõiketera: 1 : 12

• Meie pideva uuringu- ja arendusprogrammi töttu vöidakse tehnilisi andmeid muuta ilma sellest ette teatamata.
- Tehnilised andmed võivad riigiti erineda.
• Kaal EPTA-protseduuri 01/2014 kohaselt

Heakskiidetud mootorseade

See tarvik on heaks kiidetud ainult järgmis(t)e mootorseadme(te)ga kasutamiseks:

• Universaalne mootorajam EX2650LH
• Juhtmeta universaalne mootorajam DUX60
• Juhtmeta universaalne mootorajam DUX18
• Juhtmeta universaalne mootorajam UX01G

AHOIATUS: Ärge kasutage tarvikut koos heakskiitmata mootorajamiga. Ilma heakskiiduta kooslus vöib pöhjustada raskeid vigastusi.

Sümbolid

Tarvikul ja selles kasutusjuhendis kasutatakse järgmisi sümboleid. Saage järgmistest definitsioonidest aru.

	Olge äärmiselt ettevaatlik ja tähelepanelik!
	Lugege juhendit.
	Kandke kiivrit, kaitseprille ja körvakaitsmeid!
	Alati tuleb kanda kaitsekindaid!
	Kandke tugevaid libisemiskindla tallaga jalatseid. Soovitatavalt kandke terasest ninakapiga kaitsejalatseid!
	Körvalised isikud ei tohi asuda lähemal kui 15 m (50 ft).
	Ohtlik; pidage silmas öhkupaiskuvaid objekte.
	Tagasilöök!
	Tööriista suurim lubatud töökiirus

Hoiatus: Kuum pind. Põletusoht. Ärge puudutage metallosa enne, kui see on maha jahtunud.

EÜ vastavusdeklaratsioon

Ainult Euroopa riikide puhul

Makita Europe N.V., juriidilise aadressiga Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIA, kui tootja volitab Kazuhisa Makinot koostama tehnilist toimikut ning deklareerib oma ainuvastutusel, et toode/tooted;

Tähistus: Pöörlevate kääride kinnitus. Tüübi/tüüpide tähistus: EM407MP.

vastab köikidele direktiivi 2006/42/EÜ asjakohastele sätetele ja samuti järgmiste EÜ/EL-i direktiivide köiki-dele asjakohastele sätetele: 2000/14/EÜ ning on val-mistatud kooskõlas järgmiste ühtlustatud standarditega: EN ISO 11806-1:2022, EN 62841-1:2015+A11:2022.

Deklaratsiooni koostamise koht ja kuupäev:

Kortenberg, Belgia. 1. 8. 2024

Vastutav isik: Kazuhisa Makino, direktor - Makita Europe N.V.

OHUTUSHOIATUSED

Üldised elektritööriistade ohutushoiatused

⚠HOIATUS Lugege läbi köik selle elektritööriis-taga kaasas olevad ohutushoiatused, juhised, illustratsioonid ja tehnilised andmed. Alljärgnevate juhiste eiramine vöib pöhjustada elektrilöögi, süttimise ja/vöi raske kehavigastuse.

Hoidke edaspidisteks viide- teks alles köik hoiatused ja juhtnöörid.

Hoiatustes kasutatud termini „elektritööriist“ all peetakse silmas elektriga töötavaid (juhtmega) elektritööriistu või

akuga töötavaid (juhtmeta) elektritööriistu.

Tööpiirkonna ohutus

1. Tööpiirkond peab olema puhas ja hästi valgustatud. Asju täiskuhjatud või pimedad alad soodus-tavad önnetuste teket.
2. Ärge kasutage elektritööriistu plahvatusohtlikus keskkonnas, nagu tuleohtlike vedelike, gaaside või tolmu läheduses. Elektritööriistad tekitavad sädemeid, mis võivad süüdata tolmu või aurud.
3. Hoidke lapsed ja kõrvalised isikud elektritöö-riistaga töötamise ajal eemal. Tähelepanu hajumisega võib kaasneda kontrolli kaotus.

Elektriohutus

1. Elektritööriistade pistik peab sobima pistikupesaga. Ärge kunagi muutke pistikut mis tahes moel. Ärge kasutage adapterpistikuid maandatud elektritööriistadega. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögiriski.

2. Vältige keha kokkupuudet maandatud pinda-dega, nagu torud, radiaatorid, pliidid ja külmikud. Eksisteerib suurenenud elektrilöögirisk, kui teie keha on maandatud.

3. Elektritööriistad ei tohi sattuda vihma kätte või märga kohta. Elektritööriista sisse läinud vesi suurendab elektrilöögiriski.

4. Ärge kahjustage toitejuhet. Ärge kunagi kasutage elektrijuhet elektritööriista kandmiseks, tömbamiseks või pistikupesast väljatömbamiseks. Hoidke juhe eemal kuumast, ölist, teravatest nurkadest või liikuvatest osadest. Kahjustatud või sassis juhtmed suurendavad elektrilöögiriski.

5. Kui töötate elektritööriistaga välistingimustes, kasutage sellist pikendusjuhet, mis sobib väljas kasutamiseks. Välistingimustesse sobiva pikendusjuhtme kasutamine vähendab elektrilöögiriski.

6. Kui niiskes asukohas elektritööriistaga tööta- mine on vältimatu, kasutage lekkevoolukaits- mega (RCD) kaitstud vooluahelat. RCD kasuta- mine vähendab elektrilöögiohtu.

7. Mootortööriistad võivad tekitada elektromagnetvälju (EMV), mis ei ole kasutajale kahjuli-kud. Küll aga peaksid südamestimulaatorite ja teiste sarnaste meditsiiniseadmetega kasutajad võtma enne mootortööriista kasutamist nõu saamiseks ühendust oma seadme tootja ja/või arstiga.

Isiklik ohutus

1. Püsige ergas, jälgige pidevalt, mida teete, ning kasutage elektritööriistaga töötamisel tervet möistust. Ärge kasutage elektritööriista, kui olete väsinud või narkootikumide, alkoholi või ravimite möju all. Elektritööriistadega töötades võib tähelepanematus endaga kaasa tuua tõsised tervisekahjustusi.
2. Kasutage isikukaitsevahendeid. Kandke alati silmakaitsmeid. Kaitsevahendid, näiteks oludesse sobiv tolmumask, libisemiskindlad turvajalatsid, köva peakate vöi körvaklapid, vähendavad tervisekahjustusi.
3. Vältige juhukäivitust. Enne tööriista vooluvõrgu ja/või akuga ühendamist, ülesvõtmist

või kandmist veenduge, et lüliti oleks väljalülitatud asendis. Elektritööriistade kandmine näppu lülitil hoides või sisse lülitatud tööriista pingestamine suurendab önnetuse tekkimise ohtu.

1. Eemaldage reguleerimis- ja mutrivõtmed enne elektritööriista käivitamist. Mutrivõti või mingi muu võti, mis on jäetud elektritööriista pöörleva osa külge, võib põhjustada terviskahjustusi.

2. Ärge künitage liiga kaugele ette. Hoidke kogu aeg jalad kindlalt maas ning hoidke tasakaalu. See tagab parema kontrolli elektritööriista üle ootamatutes olukordades.

3. Riietuge kohaselt. Ärge kandke lahtisi riideid ega ehteid. Hoidke juuksed ja riided liikuvatest osadest eemal. Lahtised riided, ehted ja pikad juuksed võivad liikuvate osade külge jääda.

4. Kui seadmed on varustatud tolmueraldus- ja kogumisvahenditega, veenduge, et need oleks ühendatud ja neid kasutataks õigesti. Tolmu kogumise kasutamine võib vähendada tolmuga seotud riske.

5. Ärge laske tööriistade sagedase kasutamise tulemusel tekkival enesekindlusel muuta end hooletuks ega tööriista ohutuspõhimõtteid eiravaks. Hooletus võib vaid murdosa sekundi vältel põhjustada raske vigastuse.

6. Kandke elektritööriistu kasutades oma silmade vigastuste eest kaitsmiseks alati kaitseprille. Prillid peavad vastama USA-s standardile ANSI Z87.1, Euroopas standardile EN 166 või Austraalias/Uus-Meremaal standardile AS/NZS 1336. Austraalias/Uus-Meremaal on näo kaitsmiseks seadusega nõutud ka näokaitsme kasutamine.

Tööandja kohustus on nõuda, et tööriista operaatorid ja teised tööpiirkonnas viibivad isikud kannaksid sobivat ohutusvarustust.

Elektritööriista kasutamine ja hooldus

1. Ärge kasutage elektritööriista suhtes jõudu. Kasutage tööks sobilikku elektritööriista. Elektritööriist töötab paremini ja ohutumalt võimsusel, mis on tööks ette nähtud.

2. Ärge kasutage elektritööriista, kui seda ei saa lülitist sisse ja välja lülitada. Iga elektritööriist on ohtlik, kui seda ei saa lülitist sisse või välja lülitada, ning see tuleb parandada.

3. Enne muudatuste tegemist, tarvikute vahetamist või elektritööriistade ladustamist lahutage pistik vooluvõrgust ja/või eemaldage aku. Ennetavad ohutusmeetmed vähendavad

elektritööriista juhukäivituse riski.

1. Hoidke elektritööriistad, mida ei kasutata, laste käeulatusest eemale ning ärge lubage körvalseisjatel, kes pole elektritööriista ja juhendiga tutvunud, elektritööriistaga töötada. Kogenematute kasutajate käes on elektritööriistad ohtlikud.
2. Hooldage elektritööriista ja lisatarvikuid. Kontrollige, kas liikuvad osad on tsentreeritud ja liiguvad vabalt, kas esineb katkisi osi või muud, mis võiks elektritööriista tööd mõju-tada. Kui esineb vigastusi, laske elektritööriist enne kasutamist parandada. Paljud önnetused juhtuvad halvasti hooldatud elektritööriistade töttu.
3. Hoidke lõikeriistad teravad ja puhtad. Korralikult hooldatud lõikeriistad, millel on teravad lõikeservad, ei kiilu nii lihtsalt kinni ning neid on lihtsam käsitleda.
4. Kasutage elektritööriista, lisatarvikuid, töö- riista löiketerasid jne juhendite kohaselt, vöttes arvesse töötingimusi ja tehtavat tööd. Elektritööriistade kasutamine selleks mitte ette nähtud eesmärkidel vöib kaasa tuua ohtlikke olukordi.
5. Hoidke käepidemed ja haardepinnad kuivad, puhtad ning öli- ja määrdevabad. Libisevad käepidemed ja haardepinnad ei lase tööriista ootamatutes olukordades ohutult käsitseda ja juhtida.
6. Tööriista kasutamise ajal ärge kandke riidest töökindaid, kuna need võivad kinni jääda. Liikuvate osade külge kinni jäänud riidest töökin- dad võivad põhjustada kehavigastusi.

Akuga tööriista kasutamine ja hooldus

1. Laadige alati laadijaga, mille tootja on heaks kiitnud. Laadija, mis sobib kasutamiseks ühte tüüpi akuga, vöib kaasa tuua tulekahjuohu, kui seda kasutada koos mönda teist tüüpi akuga.
2. Kasutage elektritööriistu üksnes spetsiaalselt neile toodetud akudega. Mis tahes muude akude kasutamine võib tekitada tervisekahjustusi või tulekahjuohtu.
3. Kui akut ei kasutata, ärge hoidke seda koos muude metallesemetega, nagu kirjaklambrid, mündid, võtmed, naelad, kruvid jm väiksed metallesemed, mis võivad tekitada ühenduse klemmide vahel. Akuklemmide lühis võib põhjustada põletusi ja tulekahjuohtu.
4. Väärkasutamise tagajärjel võib akust valguda välja vedelikku; ärge seda puudutage. Kui olete selle vedelikuga siiski kogemata kokku puutunud, uhtke kohta veega. Kui vedelik on sattunud silma, minge arsti juurde. Akust väljavalgunud vedelik võib põhjustada ärritust ja põletusi.
5. Ärge kasutage akupaketti ega tööriista, mis on kahjustatud või muudetud. Kahjustatud või muudetud akud võivad käituda etteaimamatult, põhjustades süttimis-, plahvatus- või vigastusohu.
6. Kaitske akupaketti ja tööriista tule ja kõrge temperatuuri eest. Tule või kõrgema kui 130 °C temperatuuriga kokkupuutumine võib tuua kaasa plahvatuse.
7. Pidage kinni köigist laadimisjuhistest ja ärge laadige akupaketti ega tööriista väljaspool juhendis märgitud temperatuurivahemikku.

Valesti või väljaspool märgitud temperaturivahemikku laadimine võib kahjustada akupaketti ja suurendada süttimisohtu.

Hooldus

1. Laske elektritööriista hooldada eksperdil, kes kasutab vaid originaalvaruosi. Siis püsib elektri- tööriista ohutus.
2. Ärge hooldage kahjustatud akupakette. Akupakette võivad hooldada ainult tootja või ametlikud teenusepakkujad.
3. Järgige ölitamist ja tarvikute vahetamist puudutavaid juhtnööre.

Pöörlevate kääride ohutushoiatused

Hoiatustes ja ettevaatusabinõudes nimetatud termin „masin” tähistab pöörlevate kääride ja mootorseadme kombinatsiooni.

Hoiatustes ja ettevaatusabinõudes nimetatud termin „mootor” tähistab mootorseadme mootorit või elektrimootorit.

Üldine ohutus

1. Esimest korda seadet kasutav või väheste kogemustega operaator peaks paluma edasimüüjalt masina köikide kasutusoperatsioonide alast koolitust. Ärge laske kunagi masinat kasutada lastel, vähenenud füüsiliste, sensoorsete või vaimsete võimetega või puudulike kogemuste ja teadmistega isikutel ega neil, kes ei ole juhistega tutvunud.
2. Soovitatav on laenata masinat ainult inimestele, kes on töendanud vajalike kogemuste olemasolu. Alati andke kaasa ka kasutusjuhend.
3. Püsige ergas, jälgige pidevalt, mida teete, ning kasutage masinaga töötamisel tervet möistust. Ärge kasutage masinat, kui olete väsinud, haige või narkootikumide, alkoholi või ravimite möju all. Üks hetk tähelepanematust masinaga töötamisel võib põhjustada tõsiseid vigastusi.
4. Vältige masina kasutamist halbade ilmaolude korral, eriti kui valitseb äikeseoht.
5. Järgige öues kasutatavate mootormasinate kasutamist sätestavaid riiklike ja kohalikke eeskirju.

Masina kasutusotstarve

Masin on möeldud ainult rohu, umbrohu, põösaste ja alustaimestiku lõikamiseks. Ärge kasutage masinat kunagi mingil muul eesmärgil. Ettenähtud kasutusotstarbest erinevatel eesmärkidel kasutamine võib põhjustada raske kehavigastuse.

Isikukaitsevahendid

1. Kandke alati tugevaid pikki pükse, tugevaid saapaid, kindaid ja pikkade käistega särki. Ärge kandke lahtisi riideid, ehteid, lühikesi pükse, sandaale ega olge paljajalu. Pange üle ölgade ulatuvad juuksed kinni.
2. Kohtades, kus eksisteerib langevate objektide oht, kandke alati kaitsekiivrit.

3. Kasutage kõrvakaitsmeid, näiteks kõrvaklappe. Kokkupuude müraga võib kahjustada kuulmist.

4. Kandke alati tugevaid mittelibiseva tallaga jalatseid. See kaitseb jalgu vigastuste eest ja tagab kindla jalgealuse.

5. Vajaduse korral kandke tolmumaski.

Ettevalmistused enne kasutamist

1. Enne kasutamist kontrollige alati, et masin oleks töökorras.

— Kontrollige kütuselekete puudumist.
— Veenduge, et köik kinnitusvahendid oleks oma kohtadel ja kinnitatud.
— Asendage kahjustatud osad uutega.
— Veenduge, et lõikeriistad oleks korralikult paigaldatud ja kindlalt kinnitatud.
— Veenduge, et lõikeriist oleks kinnitatud korralikult juhendis kirjeldatud kohale.
— Veenduge, et gaasitrikkel, lahtilukustuse hoob ja muud juhtlülitid töötaksid törgeteta ja korralikult.
— Masina korralikuks kasutamiseks puhas-tage selle käepidemed.
— Veenduge, et käepidemed oleks paigaldatud juhendis kirjeldatud moel.

Nende juhiste eiramine võib põhjustada tõsise kehavigastuse.

1. Kasutage teravat lõiketera. Paindunud, kooldunud, mõranenud, purunenud, täkkega või muul moel kahjustunud lõiketerad tuleb ära visata. Nüri tera puhul on tagasilöögid ja rebimised tõenäolisemad.
2. Kasutage lõiketera korralikult kinnitamiseks alati kõiki vajalikke osi. Valed kinnitusosad võivad põhjustada terade eemale lendamise ning põhjustada operaatorile ja/või kõrvalseisjatele raskeid kehavigastusi.

Tankimine

1. Enne tankimist tuleb mootor seisata. Hoidke eemale lahtistest leekidest ja sädemetest. Tankimise ajal on keelatud suitsetada. Muidu võib olla tulemuseks süttimine ja/või plahvatus.
2. Tankige öues. Suletud ruumis tankimisel võivad kütuseaurud plahvatada.
3. Vältige kütuse ja mootoriõliga kokkupuutumist. Ärge hingake kütuseaure sisse. Kütuse või öli mahaminemisel pühkige masin ja/või maapind kohe puhtaks. Kütuse sattumisel riietele vahetage kohe riided, et vältida nende süttimist.
4. Pärast tankimist sulgege hoolikalt paagi kork ja kontrollige kütuselekete puudumist. Enne mootori käivitamist liikuge tankimiskohast vähemalt 3 m (10 jalga) kaugusele.
5. Transportige ja hoidke kütust ainult selleks heakskiidetud mahutites. Hoidke lapsed hoiustatud kütusest eemal.

Pöörlevate kääride käivitamine

1. Hoidke lapsed, kõrvalseisjad ja koduloomad masina käivitamisel või kasutamisel vähe-malt 15 m (50 jalga) eemal. Lisaks peavad kõrvalseisjad kandma silmakaitsmeid, kuna eemale paiskuvad objektid võivad põhjustada

vigastusi. Muidu võivad kõrvalseisjate ootamatud liigutused või tera tagasilöök põhjustada operaatorile ja/või kõrvalseisjatele raskeid kehavigastusi.

1. Käivitage ja kasutage masinat ainult öues hea öhutusega piirkonnas. Suletud või halva ventilatsiooniga piirkonnas võib masina kasutamine põhjustada lämbumise või süsinikmonooksidi mürgistuse tulemusel surma.
2. Enne käivitamist veenduge, et löikeriist ei puutuks vastu tugevast materjalist esemeid (näiteks oksad, kivid jne), sest löikeriist hak-kab käivitamisel pöörlema.
3. Kui lõikeriist tühikäigul pöörleb, reguleerige tühikäik selliseks, et lõikeriist ei pöörleks. Muidu võib juhuslik kokkupuude pöörleva lõikeriis- taga põhjustada raske vigastuse.
4. Probleemide täheldamisel seisake kohe mootor.

Transportimine

1. Seisake mootor transportimise ajaks. Muidu võib ootamatu käivitumine põhjustada vigastusi.
2. Masina transportimisel paigaldage alati lõiketera kate. Kokkupuude paljastatud teradega põhjustab vigastuse.
3. Kütuselekete vältimiseks tagage autos transportimisel masina ohutu asend.
4. Masina kandmisel tõstke terve masin maapinnalt lahti. Masina lohistamine kahjustab kütusepaaki ja põhjustab kütuselekkeid, mis võib tuua kaasa süttimise.

Kasutamine

1. Kasutage masinat ainult hea valguse ja nähta-vuse korral. Pimedas või halva nähtavuse korral kasutamine võib põhjustada ootamatu õnnetuse.
2. Vältige masina kasutamist, kui tasakaalu hoidmine on keeruline, näiteks tuulise ilmaga järsul pinnal töötamisel.
3. Libisemise vältimiseks olge eriti tähelepanelik talvel, kui on libe, märg, jäine ja lumine.
4. Kui keegi teile läheneb, seisake mootor. Muidu võib põörlev lõikeriist minna vastu kõrvalseisjat ja põhjustada raske vigastuse.
5. Puhastage tööpiirkond enne tööle asumist. Eemaldage kivid, katkine klaas, naelad, traat jms, mis võivad eemale paiskuda või lõikeriista ümber kerida. Võörkehad võivad kahjustada lõikeriista ja põhjustada ohtlikke tagasilööke.

6. Masina püsivaks juhtimiseks tehke kasutamise ajal järgmist.
   — Hoidke masinat mölema käega kindlalt oma paremal küljel.
   — Riputage masin kandevööga oma ölale/ölgadele.
   — Tagage kindel asend. Ärge töötage redelil või puul.
   — Vältige kühunitamist.
   — Hoidke tööriist vöökörguselt madalamal.
   — Hoidke köik oma kehaosad pöörlevast löikeriistast ja kuumast pinnast eemal. Selline tegevus vähendab vigastuse ohtu.

7. Kui umbrohi või oksad jäävad lõikeriista ja

kaitsme vahele, seisake mootor enne, kui asute ummistust puhastama. Muidu võib terade ootamatu pöörlemine põhjustada raskeid vigastusi.

1. Ärge laske masinal maha kukkuda ega visake masinat, välja arvatud hädaolukorras. Kui masin peaks kukkuma või millegi vastu lõöma, kontrollige kohe võimalikke kütuselekkeid, ohutusseadmeid ja muid võimalikke kahjustusi. Mitte töökorras masina kasutamine võib põhjustada vigastuse ja/või süttimise.
2. Kontrollige lõikeriista sageli või kohe pärast selle lõöki vastu kivi või mõnda teist kõva eset. Kui lõikeriist kasutamise ajal puruneb, võivad purunenud tükid eemale paiskuda ja põhjustada vigastusi.
3. Lõikeriista kontrollimisel, puhastamisel ja väljavahetamisel tuleb mootor seisata. Muidu võib lõikeriist ootamatult pöörlema hakata ja põhjustada raske vigastuse.
4. Mootori väljalülitamisel või gaasitrikli vabastamisel tagage masina üle kontroll, kuni lõikeriist on täielikult seiskunud. Tühjalt pöörlev tera võib põhjustada kehavigastuse.
5. Enne löikama asumist oodake, kuni löikeriist on saavutanud löikamise jaoks piisava kiiruse. See vähendab tagasilöögi ja kasvude kinnijäämise ohtu.
6. Tehke väsimusest tingitud kontrollikaotuse vältimiseks puhkepause. Soovitame puhata igas tunnis 10–20 minutit.
7. Puhkepausi ajal või masinast eemaldumisel lülitage mootor välja ja asetage masin ohutusse kohta. See hoiab ära ootamatu önnetuse.
8. Ärge puudutage mootorit ja selle summutit ega asetage neid kergsüttivatele materjalidele, kui mootor veel töötab või vahetult pärast mootori seiskamist, kuna need on väga kuumad. Tulemuseks võib olla põletus ja/või süttimine.

Lõikeriistad

1. Kasutage oma töö jaoks sobivat löikeriista. Löikeriista kaitsekate peab alati sobima kasutatava löikeriistaga.
2. Mitte mingil juhul ärge kasutage metallist mitmeosalisi pöörlevaid kette ega vasarnuga-sid, mida ei ole juhendis soovitatud. Muidu võib tekkida tõsine vigastus.
3. Metallist lõiketera käsitsemisel kandke alati kindaid ja pange terale kaitsekate. Tera võib kaitsmata kätesse sisse lõigata.
4. Metallist löiketerade kasutamisel vältige tagasilööki ning olge alati valmis ootamatuks tagasilöögiks. Vt alapunkti Tagasilöök.
5. Enne ja pärast igat tööd veenduge, et löikeriist oleks turvaliselt kinnitatud. Töö ajal kontrollige kindlate intervallide järel löikeriista lötvust.

Tagasilöök (lõiketera vastusurve)

Tagasilöök (löiketera vastusurve) vöib toimuda siis, kui pöörlev tera puutub vastu objekti, mida tera ei suuda kohe läbi lõigata. Tagasilöök vöib olla piisavalt jõuline, et paisata seade ja/või operaator ükskõik millises suunas, mis vöib tuua kaasa kontrolli kaotamise seadme üle ja sellest tuleneva raske vigastuse. Tagasilöök vöib tera kinni jäämisel toimuda ette hoiatamata ja selle töenäosus on suurem piirkondades, kus lõigatavat materjali on raske näha.

Tagasilöök esineb eelköige siis, kui tera sektor, mis jääb kellaplaadil 11 ja 1 vahele, puutub vastu kövasid esemeid, põõsaid ja puid, mille läbimõõt ületab 3 cm.

▶ Joon.1

Tagasilöögi vältimiseks:

1. Alustage lõikamist sektoriga, mis jääb kella-plaadil 8 ja 11 ning 1 ja 4 vahele.
2. liigutage seadet ühtlaselt poolkaares paremalt vasakule, nagu vikatit kasutades. Selliselt saab lõigatava taimega kokku puutuda just tera õige osa.
3. Ärge kunagi alustage löikamist sektoriga, mis jääb kellaplaadil 11 ja 1 vahele.
   Joon.2
4. Ärge kasutage lõiketerasid kõvade esemete, nagu tarade, seinte, puutüvede ja kivide läheduses.
5. Ärge kasutage lõiketerasid vertikaalsuunas selliste tööde puhul, nagu servade piiramine ja heki kärpimine.
6. Vältige tööriista kasutamist piirkondades, kus lõigatavat eset on raske näha.

Vibratsioon

Kokkupuude ülemäärase vibratsiooniga kahjustab operaatori veresooni või närvisüsteemi ja põhjustab sõrmedes, kätes või randmetes järgmisi sümptomeid: ärasuremine (tuimus/tundetus), kihelemine, valu, torkava valu aisting, naha värvuse või naha muutused. Kui teil esineb mõni nimetatud sümptomitest, siis pöörduge arsti poole.

Valge sörme sündroomi ohu vähendamiseks hoidke käed töötamise ajal soojas ning hooldage korralikult masinat ja tarvikuid.

Hooldus

1. Laske masinat hooldada volitatud hoolduskes-kusel. Kasutage alati ainult identseid varuosi. Kasutage ainult MAKITA tarnitud ident-seid varuosi ja tarvikuid. Oskamatult tehtud remont või nõuetele mittevastav hooldus võivad masina kasutusiga lühendada ning põhjustada önnetusjuhtumeid.
2. Ärge muutke ega eemaldage masina ühtegi osa. See võib põhjustada süttimise ja/või raske vigastuse.
3. Pärast kasutamist puhastage masin ja kontrollige, kas köik kruvid ja mutrid on tugevalt kinni.
4. Kontrollige lõikeriista, lõikeriista kaitsme ja kandevöö seisukorda. Lõiketera peab olema terav. Kahjustatud lõikeriistu ei tohi õgven-dada ega keevitada.

Muud juhised

1. Hoidke masinat alati lukustatud ruumis ja tühja kütusepaagiga.

2. Pöörake tähelepanu keskkonnale. Saastamise ja müra vähendamiseks ärge kasutage gaasitriklit, kui selleks puudub vajadus. Reguleerige karburaator öigesti.

3. Ärge kasutage mootorit, mille summuti ei ole töökorras.

Esmaabi

1. Önnetuse korral veenduge, et esmaabikarp oleks löikamistööde ajal teie läheduses. Asendage kohe köik vahendid, mille olete esmaabikarbst ära tarvitanud.
2. Kui kutsute abi, teatage järgmised andmed:

— önnetuse toimumise koht;
— õnnetuse kirjeldus;
— vigastatud isikute arv;
— vigastuste tüüp;
— oma nimi.

Lisaohutusnõuded

1. Kasutage pöörlevate kääride kinnitusega ainult spetsiaalselt selle jaoks möeldud löiketera.
2. Kasutage ainult selliseid lõikeriistu, millele märgitud kiirus on võrdne masinale märgitud kiirusega või sellest suurem.
3. Kontrollige ja hooldage masinat regulaarselt, eriti enne ja pärast kasutamist. Laske masinat parandada ainult volitatud teeninduskeskusel.
4. Enne kasutamist veenduge, et kandevöö oleks masina riputi külge öigesti kinnitatud.
5. Eemaldage reguleerimis- ja mutrivõtmed enne masina käivitamist. Tarvik, mis on jäetud pöörleva osa külge, vöib pöhjustada kehavigastuse.
6. Eemaldage lõiketeralt enne kasutamist kindlasti kate.

7. Veenduge, et masina kasutamisel ei oleks läheduses elektrijuhtmeid, veetorusid, gaasitorusid jne, mis võivad kahjustamisel ohtu põhjustada.

8. Ärge kasutage masinat plahvatusohtlikus keskkonnas, nagu tuleohtlike vedelike, gaaside või tolmu läheduses. Masin tekitab sädemeid, mis võivad süüdata tolmu või aurud.

9. Ärge kasutage masinat niisketes või märgades kohtades ega jätke seda vihma kätte. Masina sisse sattunud vesi suurendab elektrilöögi-, tule-kahju- ja rikkeohtu.
10. Ärge kasutage masinat järskudel kallakutel ja libedatel pindadel.
11. Önnetuste vältimiseks jätke operaatorite vahele vähemalt 15 m (50 jalad) vaba ruumi, kui samas piirkonnas töötavad korraga kaks või mitu operaatorit. Samuti pange keegi isik jälgima operaatorite vahelist vahemaad. Kui keegi siseneb tööpiirkonda, löpetage kohe töötamine.
12. Ärge puudutage reduktorit töö ajal ja vahetult pärast töö tegemist. Reduktor kuumeneb töö ajal ja vöib pöhjustada põletushaavu.
13. Hoidke sõrmed lüliti päästikust eemal, kui te masinat ei kasuta või kui liigute ühest tööasendist teise.

▲HOIATUS: Selle toote kasutamine võib tekitada kemikaale sisaldavat tolmu, mis võib põhjustada hingamisteede või muid haigusi. Sellised kemikaalid võivad olla näiteks pestitsiidides, insektitsiidides, väetistes ja herbitsiidides sisalduvad ühendid.

Olenevalt sellest, kui sageli te seda tüüpi tööga kokku puutute, varieerub ka riski suurus hai-gestuda eespool nimetatud haigustesse, mida nende ainete möju all viibimine vöib pöhjustada. Nimetatud kemikaalidega kokkupuute vähen-damiseks töötage hea öhuvahetusega kohas ja kasutage heakskiidetud kaitsevahendeid, näiteks spetsiaalselt mikroosakeste filtreerimiseks möel-dud tolmumaske.

HOIDKE JUHEND ALLES.

OSADE KIRJELDUS

▶ Joon.3

1	Kate	2	Toru	3	Reduktor	4	Kaitsekate
5	Reduktori juurdepääsupolt	6	Hoidik (ülemisele lõiketerale)	7	Ülemine lõiketera 8	Alumine lõiketera
9	Hoidik (alumisele lõiketerale)	10	Klamberseib 11	Polt 12	Terakate
13	Kuuskantvõti	14	Otsvõti	-	-	-	-

KOKKUPANEK

⚠HOIATUS: Enne seadme kokkupanemist või reguleerimist lülitage mootor välja ja eemaldage süüteküünla piip või akukassett. Muidu võib lõi- keriist või teised osad ootamatult liikuma hakata ja põhjustada raske vigastuse.
A HOIATUS: Enne lõiketera käsitsemist pange kätte kaitsekindad. Kokkupanemise või reguleerimise ajal võivad teie sõrmed puutuda vastu lõiketera ja põhjustada sellega raske vigastuse.
AHOIATUS: Seadet kokku pannes või reguleerides asetage seade alati maha. Seadme püstises asendis kokkupanemine või reguleerimine võib põhjustada raske kehavigastuse.
⚠HOIATUS: Järgige ohutushoiatusi käsitlevas jaotises ja mootorseadme kasutusjuhendis too-dud hoiatusi ja ettevaatusabinõusid.

Kaitsekatte paigaldamine

AHOIATUS: Ärge kasutage kinnitust kunagi ilma kaitseta.

⚠HOIATUS: Kasutage alati kinnitusega kaasas olevat kaitset. Vale kaitse ei pruugi teid lendava prahi ja kivide eest kaitsta. Samuti võib see mõjutada tööriista tasakaalu ja põhjustada raske kehavigastuse.

TÄHELEPANU: Pingutage regulaarselt kaitsme polte. Pingutage parem- ja vasakpoolset polti võrdselt, et vahe klambri ja kaitsme vahel oleks ühesugune.

Kinnitage kaitsekate poltidega klambrile.

▶ Joon.4: 1. Klamber 2. Kaitse

Liitetoru monteerimine

⚠ETTEVAATUST: Kontrollige alati, kas paigaldusvarras on korralikult paigaldatud. Ebaõige paigaldamine võib põhjustada tarviku mootorseadme küljest ärakukkumist ja põhjustada kehavigastusi.

Kinnitage liitetoru mootorseadmele.

1. Pöörake mootorseadme hooba tarviku suunas.
   ▶ Joon.5: 1. Hoob
2. Eemaldage tarviku kork. Joondage tihvt noolemärgiga ja sisestage tarviku toru, kuni vabastusnupp välja tuleb.
   ▶ Joon.6: 1. Vabastusnupp 2. Noolemärk 3. Tihvt
3. Pöörake hooba mootorseadme suunas.
   ▶ Joon.7: 1. Hoob

Veenduge, et hoova pind oleks toruga paralleelne.

Toru eemaldamiseks pöörake hooba tarviku suunas ja tömmake toru välja, vajutades vabastusnuppu samal ajal alla.

▶ Joon.8: 1. Vabastusnupp 2. Hoob 3. Toru

TÖÖRIISTA KASUTAMINE

⚠ HOIATUS: Järgige ohutushoiatusi käsitlevas jaotises ja mootorseadme kasutusjuhendis too-dud hoiatusi ja ettevaatusabinõusid.
⚠HOIATUS: Kui lõikeriist tühikäigul liigub, reguleerige mootori tühikäik madalamaks. Muidu ei ole teil võimalik lõikeriista gaasitrikli abil seisata ja see võib põhjustada raske vigastuse.

⚠ETTEVAATUST: Olge ettevaatlik, et te ei laseks töötavatel teradel puutuda kokku maapinna ega köva esemega. Selle tegemine põhjustab tööriista tagasilöögi, mis löpeb kehavigastustega.
⚠ETTEVAATUST: Enne töö alustamist kontrollige, et poldid, mutrid ja kruvid ei oleks lödvad. Pingutage neid, kui need on lödvad.
⚠ETTEVAATUST: Kui niidetud muru on takerdunud lõiketeradesse ja pöörlemiskiirus on vähenenud või peatunud, lülitage mootor välja ja eemaldage süüteküünla piip või akukassett ning seejärel takerdunud muru.
⚠ETTEVAATUST: See lisatarvik on möeldud muru ja umbrohu niitmiseks. Ärge kasutage lisatarvikut ühelgi muul otstarbel.

TÄHELEPANU: Enne tööle hakkamist veenduge alati, et lõikeriistale ei oleks kinnitunud võõrkehasid, näiteks niidetud muru. Tööriista käitamine nii, et lõikeriistale on kinnitunud võõrkeha, võib põhjustada riket.

TÄHELEPANU: Võörkehad võivad ülemiste ja alumiste terade vahele siseneda. Tööriista käitamine nii, et terade vahele on jäänud võörkehasid, võib põhjustada riket. Nende eemaldamiseks järgige kinnikiilunud umbrohu eemaldamist käsitleva jaotise juhiseid.

Hoidke masinat nii, et lõiketera oleks maapinnaga paralleelselt. Käivitage masin ilma, et lõiketera oleks maapinna ja kõvade esemetega kokkupuutes. Reguleerige masin lõigatava muruga sobivale pöörlemiskiirusele. Aeglase pöörlemiskiirusega võib lõigatud muru lõiketerade vahele kinni jääda. Muru lõikamiseks liikuge ettepoole, öötsutades seadet ühtlaselt poolkaares paremalt vasakule nagu vikatit kasutades. Reguleerige öötsumiskiirust niidetava muru järgi.

▶ Joon.9

MÄRKUS: Ülemine ja alumine löiketera liiguvad üksteisest vastassuunda.

HOOLDUS

⚠HOIATUS: Enne seadme kontrollimist või hooldamist lülitage mootor välja ja eemaldage süüteküünla piip või akukassett. Muidu võib lõikeriist või teised osad ootamatult liikuma hakata ja põhjustada raske vigastuse.

A HOIATUS: Seadet kontrollides või hooldades asetage seade alati maha. Seadme püstises asendis kokkupanemine või reguleerimine võib põhjustada raske kehavigastuse.

⚠HOIATUS: Järgige ohutushoiatusi käsitlevas jaotises ja mootorseadme kasutusjuhendis too-dud hoiatusi ja ettevaatusabinõusid.

TÄHELEPANU: Ärge kunagi kasutage ben- siini, vedeldit, alkoholi ega midagi muud sarnast. Selle tulemuseks võib olla luitumine, deformat- sioon või pragunemine.

Toote OHUTUSE ja TÖÖKINDLUSE tagamiseks tuleb vajalikud remonttööd ning muud hooldus- ja reguleeri-mistööd lasta teha Makita volitatud teeninduskeskustes või tehase teeninduskeskustes. Alati tuleb kasutada Makita varuosi.

Üldine kontrollimine

• Pingutage lahtised poldid, mutrid ja kruvid.
- Kontrollige, kas on kahjustunud osi või terasid. Paluge volitatud hoolduskeskusel need vajaduse korral välja vahetada.

Tööriista puhastamine

Kinnituse puhastamiseks pühkige sellelt kuiva või seebivette kastetud ja välja väänatud lapiga tolm, mustus või lõigatud rohi. Eemaldage lõiketera külge jäänud lõigatud muru või praht.

Lõiketerade lahtimonteerimine

AETTEVAATUST: Kandke löiketerade lahti-monteerimisel alati kindaid.

Lõiketerade puhastamiseks, teritamiseks või asendamiseks monteerige need järgmist protseduuri kasutades lahti:

1. Eemaldage terakate.
2. Asetage otsvõti mutrile. Pöörake otsvõtit nii, et alumises lõiketeras olev ava joondub ülemises lõiketeras oleva avaga.
   ▶ Joon.10: 1. Otsvõti 2. Alumises lõiketeras olev ava

Vaadake alumises lõiketeras oleva ava sisse, et kontrollida, kas joondatud on õige ülemises lõiketeras oleva. Ülemises lõiketeras on tihvtid ja kaks tüüpi ava: ring ja ovaal. Joondage ülemise lõiketera ringikujuline ava alumises lõiketeras oleva avaga ja sisestage avadesse kuuskantvõti.

Joon.11: 1. Alumises lõiketeras olev ava 2. Ülemises lõiketeras olev ringikujuline ava 3. Ülemises lõiketeras olev ovaalne ava 4. Tihvt

Joon.12: 1. Alumine lõiketera 2. Ülemine lõiketera 3. Kuuskantvõti

MÄRKUS: Valige ülemises löiketeras olev ringikuju- line ava, järgides järgnevat teavet:

• Kui pöörate alumist lõiketera vastupäeva, tuleb ringikujuline ava pärast tihvti.
• Kui alumises lõiketeras oleva avaga on joonda-tud ovaalne ava, on kuuskantvõtme sisestamine võimalik, kuid sellega kaasneb palju tagasiööke.
• Kui tihvt on joondatud alumises lõiketeras oleva avaga, on tihvti kruvikeermed nähtavad. Sellisel juhul ei saa te kuuskantvõtit lõpuni sisestada.

⚠ETTEVAATUST: Ärge pange oma sörmi otsvötit pöörates terale. Terad pöörlevad otsvötme pööramise ajal ja see vöib pöhjustada kehavigastusi.

⚠ETTEVAATUST: Kasutage ülemises ja alumises teras olevate avade joondamiseks alati otsvõtit.

1. Kuuskantvõtme sisestamise ajal keerake polti päripäeva, kasutades poldi lõdvendamiseks otsvõtit.
   ▶ Joon.13: 1. Otsvõti 2. Kuuskantvõti
2. Eemaldage polt, klamberseib ja hoidik koos alumise lõiketeraga.
   ▶ Joon.14: 1. Polt 2. Klamberseib 3. Hoidik (alumisele lõiketerale) 4. Alumine lõiketera
3. Ülemise löiketera lükkamise ajal pöörake seda vastupäeva, et viia tihvt joonisel näidatud asendisse. Pärast seda töstke ülemine löiketera hoidikust, et see eemaldada.
   Joon.15: 1. Ülemine lõiketera 2. Hoidik (ülemisele lõiketerale) 3. Tihvt
4. Eemaldage alumine lõiketera. Eemaldamiseks pöörake alumist lõiketera vastupäeva, et viia tihvt joonisel näidatud asendisse, ning töstke alumine lõiketera hoidikust.
   ▶ Joon.16: 1. Alumine lõiketera 2. Hoidik (alumisele lõiketerale) 3. Tihvt

TÄHELEPANU: Pärast löiketerade lahtimon- teerimist hoidke polti, klamberseibi ja hoidikut kindlas kohas, et vältida nende kaotsiminekut.

MÄRKUS: Löiketerade paigaldamiseks järgige löiketerade asendamist käsitlevat jaotist.

Kinnikiilunud umbrohu eemaldamine

TÄHELEPANU: Eemaldage korrapäraselt löiketeradesse ja hoidikutesse kinni kiilunud umbrohi ning võörkehad. Kinnituse kasutamine koos kinnikiilunud umbrohuga võib lõppeda rikkega.

Monteerige löiketerad lahti. Eemaldage ülemiste ja alumiste terade vahele kinni kiilunud umbrohi. Eemaldage ka hoidikutesse, eeskätt ümber tihvtide kinni kiilunud umbrohi harjaga. Puhastage kindlasti hoidikusse kinni jäänud umbrohi, nagu joonisel näidatud.

▶ Joon.17: 1. Hoidik (ülemisele lõiketerale) 2. Hoidik (alumisele lõiketerale)

Puhastage lõiketerad veega ja kuivatage need täielikult. Pärast seda lisage roostevastast öli.

MÄRKUS: Lõiketerade lahtimonteerimiseks järgige lõiketerade lahtimonteerimist käsitlevat jaotist.

Lõiketerade teritamine

⚠ETTEVAATUST: Kandke lõiketerade terita-misel alati kindaid.

TÄHELEPANU: Lõiketerade teritamisel teritage nii ülemine kui ka alumine lõiketera.

TÄHELEPANU: Kui lõiketerad on kasutamise tulemusena tunduvalt deformeerunud, asendage need uutega.

TÄHELEPANU: Teritage löiketerasid umbes iga 8 kasutustunni järel. Varasem teritamine on soovitatav siis, kui niidate umbrohtu tihti koos juurtega või niidate umbrohtu kivisel pinnasel või pinnasel, kus on palju takistusi. Nüride löiketerade kasutamine põhjustab halva löikejõudluse ja kahjustab masinat.

TÄHELEPANU: Kasutage lõiketerade terita-miseks teemantviili. Selle asemel võite kasutada ketaslihvijat.

1. Monteerige löiketerad kinnituse küljest lahti.

MÄRKUS: Üksikasjalikku teavet saate lõiketera lahtimonteerimist käsitlevast jaotisest.

1. Teritage nii ülemise kui ka alumise lõiketera otsad ja lõikeservad, kasutades viili 40° nurga all.

Joon.18: 1. Lõikeserv 2. Ots 3. Ribi 4. Viil

MÄRKUS: Ülemine lõiketera tuleks välja vahetada, kui selle hambad on lõpuni kulunud.

1. Tehke mölema tera põhi joonisel näidatud viisil viili kasutades ümaraks.

▶ Joon.19

TÄHELEPANU: Ärge tehke lõiketera põhja nurgeliseks ega täkiliseks. Nii tehes võib lõiketera lõheneda.

Lõiketerade vahetamine

Valikuline tarvik

⚠ETTEVAATUST: Kandke lõiketerade vahetamisel alati kindaid.

Enne alustamist veenduge, et ülemine ja alumine löiketera ning ülemise ja alumise löiketera löikeservad (nurga all olevad pinnad) vaataks kokkupanduna üksteisest väljapoole.

Joon.20: 1. Lõikeserv 2. Alumine lõiketera 3. Ülemine lõiketera

TÄHELEPANU: Kui lõikeservad on suunaga samale poole või sissepoole, ei ole muru lõika-mine võimalik.

Lõiketerade paigaldamiseks tehke järgmist:

1. Monteerige vanad lõiketerad kinnituse küljest lahti.

MÄRKUS: Üksikasjalikku teavet saate lõiketera lahtimonteerimist käsitlevast jaotisest.

1. Paigaldage hoidikule uus ülemine löiketera.

Ülemisel löiketeral on ühel poolel eend. Veenduge, et asetaksite ülemise löiketera nii, et eendiga pool (noolemärgiga) oleks reduktori suunas.

▶ Joon.21: 1. Ülemine löiketera 2. Reduktor 3. Eend

Joondage ülemise lõiketera ovaalsed avad tihvtidega. Pöörake ülemist lõiketera pääripäeva, surudes seda alla, kuni tihvtid hoiavad ülemist lõiketera kinni.

Joon.22: 1. Ülemine lõiketera 2. Hoidik (ülemisele lõiketerale) 3. Tihvt

TÄHELEPANU: Asetage ülemine lõiketera kindlasti nii, et kõik tihvtid hoiaksid ülemist lõiketera.

1. Paigaldage hoidikule uus alumine löiketera.

Asetage alumine lõiketera nii, et noolemärgiga pool on hoidiku suunas, ning joondage teras olevad ovaalsed avad tihvtidega. Pärast seda pöörake alumist lõiketera päripäeva, kuni tihvtid hoiavad alumist lõiketera kinni.

▶ Joon.23: 1. Alumine lõiketera 2. Hoidik (alumisele lõiketerale) 3. Tihvt

TÄHELEPANU: Asetage alumine lõiketera kindlasti nii, et kõik tihvtid hoiaksid alumist lõiketera.

1. Pange alumine lõiketera (koos hoidikuga) ülemise lõiketera peale, joondades võlli hammasühenduse hoidiku omaga.

Joon.24: 1. Alumine lõiketera 2. Hoidik (alumisele lõiketerale) 3. Völl 4. Ülemine lõiketera

1. Asetage hoidikule klamberseib, joondades völli hammasühendust klamberseibi omaga. Pärast seda pingutage polt ajutiselt käega.

1. Joondage alumises ja ülemises lõiketeras olevad avad ja sisestage kuuskantvõti. Pärast seda keerake polt tugevasti otsvõtit kasutades kinni nii, et kuuskantvõti on avasse sisestatud.

▶ Joon.26: 1. Otsvõti 2. Kuuskantvõti

MÄRKUS: Ülemise ja alumise lõiketera avade joondamiseks järgige lõiketerade lahtimonteerimist käsitlevat jaotist.

1. Eemaldage kuuskantvõti ja pange terakate lõiketeradele.

TÄHELEPANU: Järgige määrde koguse ja määrimissageduse juhiseid. Selle eiramisel võib ebapiisav määrimine liikuvaid osi kahjustada.

Ülekande korpus:

⚠ETTEVAATUST: Ärge kandke määret peale, kui reduktor on kuum. Kuum reduktor vöib pöhjustada põletuskahjustuse.

Eemaldage reduktori juurdepääsupolt, kasutades otsvõtit.

Lisage umbes iga 50 töötunni järel reduktori määrdea- vasse määret (Shell Alvania 2 või sellega võrdväärne).

Lisage umbes iga 30 töötunni järel veovöllile määret (Shell Alvania 2 või sellega vördväärne).

▶ Joon.28

MÄRKUS: Makita originaalmääret saate osta kohaliku Makita müügiesindaja käest.

Hoiustamine

⚠ HOIATUS: Järgige ohutushoiatusi käsitlevas jaotises ja mootorseadme kasutusjuhendis too-dud hoiatusi ja ettevaatusabinõusid.

Kinnitage terakate, kui kinnitust ei kasutata.

Mootorseadmelt eraldatud kinnituse hoiundamisel asetage toru otsale kork.

Joon.30

⚠ETTEVAATUST: Ärge toetage kinnitust millegi, näiteks seina vastu. Kinnitus võib ootamatult ümber kukkuda ja vigastusi põhjustada.

Kontrollimis- ja hooldusvälbad

Töötund Enne tööle		hakkamist	8 H 10 H /iga päev	30 H 50 H
Kogu seade Kontrollige visuaalselt kahjustatud osade olemasolu		√	----
Kõik kinnituskruvid ja -mutrid	Pingutamine	√	----
Reduktor Lisage määret	---				√
Veovõll Lisage määret	---			√
Lõiketera Kontrollige visuaalselt kahjustuste olemasolu		√	----	√
		Teritage -		√	----
		Asendage - - -			√(kuni 40 H)
Mootorseade	Vt mootorseadme kasutusjuhendit

VEAOTSING

Enne kui palute masinat remontida, vaadake masin esmalt ise üle. Kui satute vastamisi probleemiga, mida juhendis ei ole selgitatud, ärge üritage masinat osadeks võtta. Pöörduge selle asemel Makita ametliku teeninduskeskuse poole ja kasutage remontimiseks alati Makita varuosi.

Törge	Võimalik põhjus (rike)	Lahendus
Mootor ei käivitu.	-	Vt mootorseadme kasutusjuhendit.
Mootor seiskub peatselt.	-	Vt mootorseadme kasutusjuhendit.
Mootori põörded ei kasva.	-	Vt mootorseadme kasutusjuhendit.
Lõiketerad ei pöörle.⇒ Seisake masin viivitamatult.	Lõiketerad on tavatult kinnitatud	Paigaldage lõiketera korralikult.
	Oks on lõiketeradesse kinni jäänud.	Eemaldage kõrvaline objekt.
	Veosüsteemis on kõrvalekalded.	Võtke remontimiseks ühendust volitatud teeninduskeskusega.
Kinnitus vibreerib tavatult.⇒ Seisake masin viivitamatult.	Lõiketerad on purunenud, paindunud või kulunud	Vahetage lõiketerad.
	Lõiketerade kinnitus on lõtv	Keerake polt tugevasti kinni.
	Lõiketerad on tavatult kinnitatud	Kinnitage korralikult.
	Veosüsteemis on kõrvalekalded.	Võtke remontimiseks ühendust volitatud teeninduskeskusega.
Tõrge Võimalik põhjus (rike) Lahendus
Lõiketera ei seisku viivitamatult.⇒ Seisake masin viivitamatult.	Mootorseade ei tööta korralikult. Vt mootorseadme kasutusjuhendit.
