Mark	Makita
Mudel	EN424MP
Toote tüüp	Niitmispea (multifunktsionaalse tööriista tarvik)
Lõikelaius	330 mm
Mõõdud (P x L x K)	820 mm x 350 mm x 191 mm
Netokaal	2,3 kg
Toide	Aku (ühilduva mootoriüksuse kaudu)
Ühilduvad mootoriüksused	DUX60, DUX18, UX01G
Eeldatav kasutus	Muru ja umbrohu lõikamine maapinnal
Terade tüüp	Kääriterad (ülemine ja alumine)
Lõikenurga reguleerimine	Jah, rataste asendi kaudu
Garanteeritud helivõimsustase	Vastab direktiivile 2000/14/EÜ
Nõutavad kaitsevahendid	Kiiver, kaitseprillid, mürasummutavad kõrvaklapid, kindad, tugevad saapad
Ohutuskaugus	15 meetrit pealtvaatajatest ja loomadest
Terade hooldus	Madala viskoossusega õli enne kasutamist ja pärast puhastamist
Mootori telje määrimine	Makita N°2 määre või samaväärne iga 30 tunni järel
Määrimine (terad)	Iga 50 tunni järel, umbes 1,5 g ava kohta
Hoiustamine	Terakaitse paigas, kuiv koht, lastele kättesaamatus kohas
Saadaval varuosad	Kääriterade komplekt, Makita aku ja laadija
Remonditavus	Volitatud Makita teeninduskeskus

Korduma kippuvad küsimused - EN424MP MAKITA

Millised mootoriüksused sobivad EN424MP-ga?

Tarvik on kinnitatud Makita juhtmeta multifunktsionaalsete mootorite DUX60, DUX18 ja UX01G jaoks. Ärge kunagi kasutage seda mittekinnitatud üksusega.

Kuidas reguleerida lõikenurka?

Keerake rataste polti lahti, liigutage rattad soovitud asendisse, seejärel keerake polt tugevalt kinni. Veenduge, et toru plaat haakuks ratastega.

Millist regulaarset hooldust vajavad kääriterad?

Enne kasutamist ja iga tunni järel kandke madala viskoossusega õli (masinaõli või pihustusmääret). Pärast kasutamist puhastage terasid metallharjaga, pühkige need puhtaks ja määrige uuesti.

Kuidas vahetada kääriteri?

Kandke alati kindaid ja kinnitage terakaitse. Eemaldage 4 polti, võtke kaas ja seejärel terad. Pöörake vändat õiges suunas, paigaldage uued terad, joondades avad, pange kaas tagasi ja pingutage poldid pöördemomendiga 4,0-6,0 N·m.

Mida teha, kui kääriterad ei liigu?

Peatage masin kohe. Terade vahele võivad jääda võõrkehad. Lülitage tööriist välja, eemaldage aku, seejärel eemaldage võõrkehad tangidega. Kui mehhanism on defektne, võtke ühendust volitatud teeninduskeskusega.

Millist ohutuskaugust tuleb järgida?

Hoidke pealtvaatajaid ja loomi töötavast tööriistast vähemalt 15 meetri kaugusel. Kui keegi läheneb, peatage tööriist.

Kas ma saan EN424MP-d kasutada paksude okste lõikamiseks?

Ei, see tarvik on mõeldud ainult muru ja umbrohu lõikamiseks maapinnal. Ärge proovige lõigata surnud puid, pakse oksi ega kõvasid esemeid, kuna see võib tööriista kahjustada.

Kuidas hoida tarvikut, kui seda ei kasutata?

Kinnitage terakaitse teradele, et neid kaitsta. Kui hoiate tarvikut mootoriüksusest eraldi, pange kate toru otsa. Hoida kuivas kohas, lastele kättesaamatus kohas.

Millised kaitsevahendid on kohustuslikud?

Kandke alati turvakiivrit, kaitseprille, mürasummutavaid kõrvaklappe, kaitsekindaid ja tugevaid libisemiskindla tallaga saapaid.

Kus saan lasta EN424MP-d parandada?

Kõik remondi-, hooldus- ja reguleerimistööd peab tegema volitatud Makita teeninduskeskus Makita varuosadega. Ärge proovige tööriista ise lahti võtta.

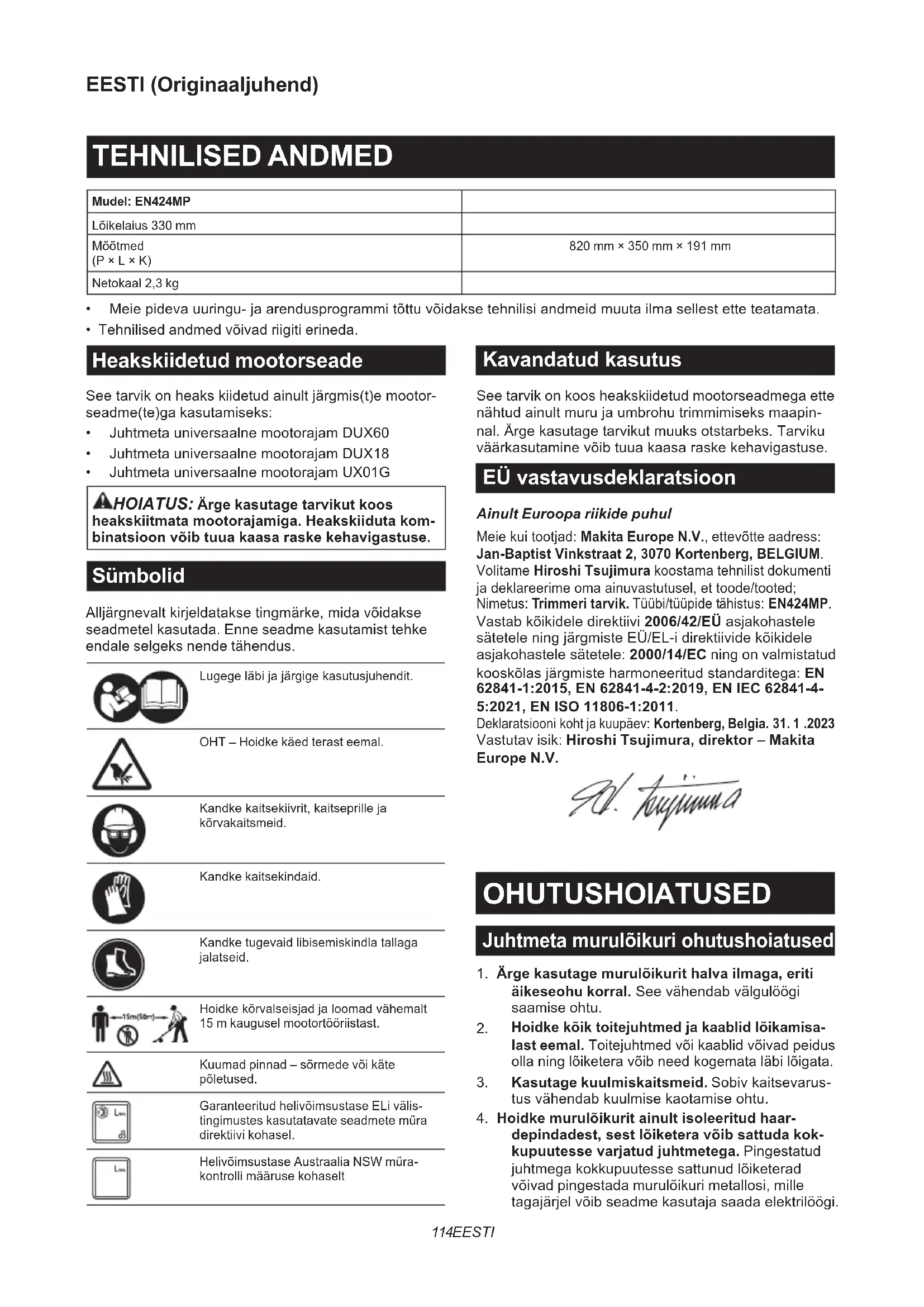

KASUTUSJUHEND EN424MP MAKITA

Mudel: EN424MP
Lõikelaius 330 mm
Mõõtmed(P × L × K)	820 mm × 350 mm × 191 mm
Netokaal 2,3 kg

• Meie pideva uuringu- ja arendusprogrammi töttu võidakse tehnilisi andmeid muuta ilma sellest ette teatamata.
- Tehnilised andmed võivad riigiti erineda.

Heakskiidetud mootorseade

See tarvik on heaks kiidetud ainult järgmis(t)e mootorseadme(te)ga kasutamiseks:

• Juhtmeta universaalne mootorajam DUX60
• Juhtmeta universaalne mootorajam DUX18
• Juhtmeta universaalne mootorajam UX01G

AHOIATUS: Ärge kasutage tarvikut koos heakskiitmata mootorajamiga. Heakskiiduta kombinatsioon vöib tuua kaasa raske kehavigastuse.

Sümbolid

Alljärgnevalt kirjeldatakse tingmärke, mida võidakse seadmetel kasutada. Enne seadme kasutamist tehke endale selgeks nende tähendus.

Lugege läbi ja järgige kasutusjuhendit.

OHT – Hoidke käed terast eemal.

Kandke kaitsekiivrit, kaitseprille ja kõrvakaitsmeid.

Kandke kaitsekindaid.

Kandke tugevaid libisemiskindla tallaga jalatseid.

Hoidke körvalseisjad ja loomad vähemalt 15 m kaugusel mootortööriistast.

Kuumad pinnad – sörmede või käte põletused.

Garanteeritud helivõimsustase ELi välistingimustes kasutatavate seadmete müra direktiivi kohasel.

Helivõimsustase Australia NSW mürakontrolli määruse kohaselt

Kavandatud kasutus

See tarvik on koos heakskiidetud mootorseadmega ette nähtud ainult muru ja umbrohu trimmimiseks maapinnal. Ärge kasutage tarvikut muuks otstarbeks. Tarviku väärkasutamine võib tuua kaasa raske kehavigastuse.

EÜ vastavusdeklaratsioon

Ainult Euroopa riikide puhul

Meie kui tootjad: Makita Europe N.V., ettevõtte aadress: Jan-Baptist Vinkstraat 2, 3070 Kortenberg, BELGIUM. Volitame Hiroshi Tsujimura koostama tehnilist dokumenti ja deklareerime oma ainuvastutusel, et toode/tooted; Nimetus: Trimmeri tarvik. Tüübi/tüüpide tähistus: EN424MP. Vastab köikidele direktiivi 2006/42/EÜ asjakohastele sätetele ning järgmiste EÜ/EL-i direktiivide köikidele asjakohastele sätetele: 2000/14/EC ning on valmistatud kooskõlas järgmiste harmoneeritud standarditega: EN 62841-1:2015, EN 62841-4-2:2019, EN IEC 62841-4-5:2021, EN ISO 11806-1:2011. Deklaratsiooni koht ja kuupäev: Kortenberg, Belgia. 31. 1 .2023 Vastutav isik: Hiroshi Tsujimura, direktor – Makita Europe N.V.

OHUTUSHOIATUSED

Juhtmeta murulõikuri ohutushoiatused

1. Ärge kasutage murulõikurit halva ilmaga, eriti äikeseohu korral. See vähendab välgulöögi saamise ohtu.
2. Hoidke köik toitejuhtmed ja kaablid löikamisa-last eemal. Toitejuhtmed vöi kaablid vöivad peidus olla ning löiketera vöib need kogemata läbi lõigata.
3. Kasutage kuulmiskaitsmeid. Sobiv kaitsevarustus vähendab kuulmise kaotamise ohtu.

4. Hoidke murulõikurit ainult isoleeritud haardepindadest, sest lõiketera võib sattuda kokkupuutesse varjatud juhtmetega. Pingestatud juhtmega kokkupuutesse sattunud lõiketerad võivad pingestada murulõikuri metallosi, mille tagajärjel võib seadme kasutaja saada elektrilöögi.

5. Hoidke köik kehaosad löiketerast kaugemal. Ärge eemaldage löikematerjali ega hoidke sellest kinni, kui löiketerad liiguvad. Löiketerad liiguvad edasi ka pärast seda, kui seade välja lülitatakse. Üks hetk tähelepanematust murulöikuriga töötamisel vöib pöhjustada raskeid kehavigastusi.

6. Kinnijäänud materjali eemaldamisel või murulõikuri hooldamisel veenduge, et toitelü- liti oleks välja lülitatud ning akupakk oleks eemaldatud või lahutatud. Murulõikuri ootamatu käivitumine kinnijäänud materjali eemaldami- sel või hooldamisel võib põhjustada raskeid kehavigastusi.
7. Kandke murulõikurit käepidemest, nii et lõike- tera on peatunud, ning jälgige, et te ei vajutaks toitelülitile. Murulõikuri õige kandmine vähendab juhusliku käivitamise ohtu ja seega lõiketeradest põhjustatud kehavigastusi.
8. Murulõikuri transportimise või hoiulepaneku ajal peab alati kasutama lõiketera katet. Murulõikuri õigesti käsitsemine vähendab lõiketeradest põhjustatud kehavigastuste ohtu.

Lisaohutusnõuded

Üldjuhised

1. Nõuetekohase töö tagamiseks peab kasutaja lugema seda kasutusjuhendit, et tutvuda seadme käsitsemisega. Puudulikult informeeri- tud kasutajad võivad seadme oskamatu käsitsemi- sega seada ohtu nii enda kui ka teised inimesed.
2. Ärge kunagi laske tööriista kasutada lastel, vähenenud füüsiliste, meeleliste või vaimsete võimetega inimestel, puudulike kogemuste ega teadmistega inimestel ega inimestel, kes ei ole tutvunud nende juhistega, kohalikud määrused võivad seada piirangu kasutaja vanusele.
3. Seadme kasutamisel tuleb olla ülimalt ette-vaatlik ja tähelepanelik.
4. Seadet kasutavad inimesed peavad olema heas füüsilises vormis. Töötage alati rahulikult ja ettevaatlikult. Lähtuge kainest möistusest ja pidage meeles, et omanik või kasutaja vastutab teistele isikutele põhjustatud vigastuste või nende varale tekitatud kahjustuste eest.
5. Ärge kunagi kasutage masinat siis, kui läheduses viibivad inimesed (eriti lapsed) või lemmikloomad.
6. Kui seadmel ilmnevad mis tahes probleemid või ebaharilikud nähud, siis tuleb mootor viivi-tamatult välja lülitada.
7. Lülitage mootor välja ja eemaldage akukassett, kui puhkate või jätate seadme järelevalveta, ning paigutage seade ohutusse kohta, kus see kedagi ei ohustaks ja oleks kaitstud kahjustuste eest.
8. Vältige masina kasutamist halbade ilmaolude korral, eriti kui valitseb äikeseoht.

Isikukaitsevahendid

1. Masinaga töötamisel peavad silmad olema alati kaitstud ning tuleb kanda toekaid jalanõusid.
2. Kandke tööriista kasutades alati tugevaid jalatseid ja pikki pükse.

Seadme käivitamine

1. Veenduge, et läheduses ei oleks lapsi ega teisi isikuid ning pöörake tähelepanu ka tööpiirkonnas viibivatele loomadele. Muul juhul löpetage seadme kasutamine.
2. Jälgige, et körvalised isikud ja loomad jääksid töötamise ajal seadmest vähemalt 15 m kaugu-sele. Seisake seade kohe, kui keegi teile läheneb.
3. Enne kasutamist kontrollige alati, et seade oleks töökorras. Kontrollige lõikeriista ja kaitsme ohutust ning lüliti päästiku / hoova sujuvat ja korralikku toimimist. Kontrollige, kas käepidemed on puhtad ja kuivad, samuti kontrollige käivitamise/seiskamise funktsioneerimist.
4. Kontrollige enne seadme kasutamist, kas selle osad on kahjustatud. Kahjustatud kaitset või muud osa tuleb hoolikalt kontrollida, kas see töötab korrektselt ja täidab ettenähtud funktsiooni. Kontrollige liikuvate osade joondust, liikuvate osade kokkujooksu, purunenud osi, osade paigaldust ja muid tingimusi, mis võivad möjutada tööriista tööd. Kahjustatud kaitse või muu seadme osa tuleb nõuetekohaselt parandada või vahetada välja volitatud hoolduskeskuses, kui juhendis ei ole soovitatud teisiti.
5. Lülitage mootor sisse ainult siis, kui käed ja jalad on löikeriistast eemal.
6. Veenduge enne lõikeriista käivitamist, et see ei puutuks mitte millegi vastu.
7. Töötades hoidke tööriista kindlalt käes.
8. Vältige juhukäivitust. Ärge kandke tööriista, kui akukassett on paigaldatud või kui sörm on lülitil. Akukasseti paigaldamisel veenduge, et tööriist oleks välja lülitatud.
9. Enne töö alustamist uurige, kas tööpiirkonnas leidub traataedu, kive või muid kövasid esemeid. Need võivad lõiketeri kahjustada.
10. Enne tööriista kasutamist kontrollige hekke ja põõsaid seoses võõrkehadega, näiteks traataiad või varjatud juhtmed.

Töömeetod

1. Kasutage seadet ainult hea valguse ja nähtavuse korral. Olge eriti tähelepanelik talvel, kui on libe, märg, jäine ja lumine (libisemisoht). Jälgige, et jalgealune oleks kallakutel alati kindel ja ärge kunagi jookske, vaid köndige.
2. Olge tähelepanelik, et te ei vigastaks lõikeriis- taga oma jalgu ega käsi.
3. Ärge kasutage töötavat seadet redelil seistes.
4. Ärge lõigake kunagi selle seadmega puu otsa ronides.
5. Ärge töötage kunagi ebakindlal pinnal.
6. Eemaldage tööpiirkonnast liiv, kivid, naelad jms. Võörkehad võivad kahjustada lõikeriista ja põhjustada ohtlikke tagasilööke.
7. Kui lõikeriist peaks tabama kive või muid kõvasid esemeid, lülitage mootor kohe välja ja kontrollige lõikeriista.
8. Kontrollige lõikeriista sageli ja regulaarselt vigastuste esinemise suhtes (juuspeened praod saab koputamise teel kindlaks teha).

9. Lõikeriist peab enne lõikamise alustamist olema saavutanud täiskiiruse.

10. Lõikeriist peab olema varustatud sobiva kaitsmega. Ärge kunagi kasutage seadet, mille kaitsmed on kahjustatud või millel ei ole kaitsmeid!

11. Köik seadmega kaasas olevad kaitseseadised ja kaitsmed peavad töötamise ajal olema paigaldatud.
12. Eemaldage alati seadmest akukassett:

— kui lahkute seadme juurest;
— enne takistuse või ummistuse kõrvaldamist;
— enne kontrollimist, puhastamist või mis tahes muude tööde tegemist seadmel;
— pärast põrkumist vastu võõrkeha;
— kui seade hakkab ebatavaliselt vibreerima.

1. Kandke hoolt selle eest, et ventilatsiooniavad oleksid alati prahist puhtad.
2. Lõikeosad liiguvad pärast mootori väljalülitamist edasi.
3. Kui terad ei liigu, kuna nende vahele on töö ajal jäänud võõrkehad, lülitage tööriist välja, eemaldage akukassett ja seejärel eemaldage võõrkehad sobivate tööriistadega (nt näpitsatega). Võõrkehade käsitsi eemaldamisel võib käsi saada vigastusi, kui terad võõrkehade eemaldamisel liiguvad.
4. Lõiketera katte kinnitamisel ja eemaldamisel olge ettevaatlik, et te oma käsi ei vigastaks.

Lõikeriistad

Kasutage alati tehtava töö jaoks sobivat löikeriista.

Hooldusjuhised

1. Kontrollige enne töö alustamist seadme kor-rasolekut, eelköige löikeriista ja kaitseseadiste seisukorda.
2. Lülitage mootor välja ja eemaldage akukassett enne, kui teete hooldustöid, vahetate löikeriistu või puhastate seadet või löikeriista.
3. Kui tööriista ei kasutata, kinnitage terakate tööriistale ning pange tööriist hoiule kuiva ja körgel asuvasse lukustatud kohta, kuhu lapsed ligi ei pääse.

HOIDKE JUHEND ALLES.

⚠️HOIATUS: ÄRGE UNUSTAGE järgida toote ohutusnõudeid mugavuse või toote (korduskasutamisega saavutatud) hea tundmise töttu. VALE KASUTUS või kasutusjuhendi ohutuseeskirjade eiramine võib põhjustada tervisekahjustusi.

OSADE KIRJELDUS

▶ Joon.1: 1. Lõiketera kate 2. Kate 3. Lõiketerad 4. Ratas

KOKKUPANEK

⚠ HOIATUS: Enne seadme kokkupanemist või regu- leerimist lülitage mootor välja ja eemaldage akukassett. Muidu võib masin tahtmatult käivituda ja vigastusi põhjustada.
⚠ HOIATUS: Seadet kokku pannes või reguleerides asetage seade alati maha. Seadme püstises asendis kokkupanemine või reguleerimine võib põhjustada raske kehavigastuse.
⚠ HOIATUS: Järgige peatükis OHUTUSHOIATUSED ja mootorseadme kasutus- juhendis toodud hoiatusi ja ettevaatusabinöusid.

Tarviku kokkupanemine

1. Eemaldage plaadiga küljel olevalt toruotsalt kate.
   ▶ Joon.2: 1. Kate 2. Plaat
2. Keerake rataste polt kuuskantvõtmega lahti.
   ▶ Joon.3: 1. Kuuskantvõti
3. Joondage torul olev plaat ratastel oleva soonega ja kinnitage rattad seejärel torule nii, nagu joonisel on näidatud. Fikseerige rattad, keerates poldi tugevalt kinni.
   ▶ Joon.4: 1. Toru 2. Ratas 3. Plaat 4. Polt

TÄHELEPANU: Kinnitage rattad nii, et plaat kinnituks rataste külge.

1. Eemaldage tarvikult kate.
   ▶ Joon.5: 1. Kate
2. Kinnitage tarvik torule nii, et torul olev ava oleks joondus tarvikul oleva avaga. Toru fikseerimiseks kinnitage köigepealt tugevalt lühike polt ja seejärel pikk polt.
   ▶ Joon.6: 1. Toru 2. Polt (lühike) 3. Polt (pikk)

MÄRKUS: Poldi kinnikeeramisel kasutage 4,0–6,0 N·m pingutusmomenti.

Liitetoru monteerimine

AETTEVAATUST: Kontrollige alati, kas pai-galdusvarras on korralikult paigaldatud. Ebaõige paigaldamine võib põhjustada tarviku mootorseadme küljest ärakukkumist ja põhjustada kehavigastusi.

Kinnitage liitetoru mootorseadmele.

1. Eemaldage toru otsast kork.

▶ Joon.7: 1. Toru 2. Kork

TÄHELEPANU: Ärge visake korki ära, sest see on vajalik tarviku hoidmiseks.

1. Pöörake hooba tarviku suunas.
   ▶ Joon.8: 1. Hoob
2. Joondage tihvt mootorseadmel asuva noolemärgiga. Sisestage toru, kuni vabastusnupp hüppab üles.

Veenduge, et asendijoon asuks mootorseadmel asuva noolemärgi otsas ning et mootorseadmel asuv noolemärk ja torul asuv noolemärk oleksid teineteise vastas.

Joon.9: 1. Vabastusnupp 2. Mootorseadmel asuv noolemärk 3. Tihvt 4. Asendijoon 5. Torul asuv noolemärk

1. Pöörake hooba mootorseadme suunas.

▶ Joon.10: 1. Hoob

Veenduge, et hoova pind oleks toruga paralleelne.

TÄHELEPANU: Ärge pingutage hooba, ilma et tarviku varras oleks sisestatud. Selle eiramisel vöib hoob veovölli sissepääsu liialt pingutada ja seda kahjustada.

Toru eemaldamiseks pöörake hooba tarviku suunas ja tömmake toru välja, vajutades vabastusnuppu samal ajal alla.

▶ Joon.11: 1. Vabastusnupp 2. Hoob 3. Toru

Lõiketera katte eemaldamine ja paigaldamine

Vabastage lõiketera katte riivid neid tömmates ning avage seejärel lõiketera kate.

▶ Joon.12: 1. Riiv

Lõiketera katte kinnitamisel lõiketeradele veenduge, et lõiketera kate oleks kinni ja mõlemad riivid oleksid kindlalt fikseerunud.

Lõiketerade paigaldamine või eemaldamine

AETTEVAATUST: Löiketerade paigaldamisel kandke alati kindaid ja olge ettevaatlik, et käed ei satuks teraga otsesesse kontakti.

AETTEVAATUST: Paigaldage enne lõiketerade eemaldamist või paigaldamist terakate.

TÄHELEPANU: Löiketerade vahetamisel ärge pühkige vändalt määret maha.

1. Keerake võlli nii, et ülemine ja alumine lõiketera paikneksid vaheldumisi.

▶ Joon.14: 1. Völl

1. Sulgege löiketera kate ning asetage seejärel tarvik tagurpidi.

2. Eemaldage kuuskantvõtmega 4 polti ja eemaldage kate.

▶ Joon.15: 1. Polt 2. Kate

1. Eemaldage lõiketerad.

▶ Joon.16

1. Keerake vänt lapikkruvikeerajaga nii, et vänt asetseks joonisel näidatud suunas.

▶ Joon.17: 1. Vänt

1. Eemaldage löiketeradelt löiketera kate ning asetage seejärel löiketera kattele uued löiketerad.

2. Joondage ülemise lõiketera ja alumise lõiketera avad nii, nagu joonisel on näidatud.

▶ Joon.18: 1.Ava

1. Sulgege lõiketera kate ja seejärel sisestage 4. sammus eemaldatud polt lõiketera katte avasse, et lõiketerad ajutiselt fikseerida.

▶ Joon.19: 1. Polt

1. Kandke vända ümber väike kogus määret.

2. Kinnitage löiketerad tarvikule.

Joon.20

1. Kinnitage kate ja seejärel pingutage 3 polti. Eemaldage 9. sammus löiketera kattesse sisestatud polt ja seejärel pingutage polt.

TÄHELEPANU: Kui löiketerad ei tööta korrali- kult, ei haaku terad vändaga öigesti. Eemaldage terad ja paigaldage need uuesti.

TÄHELEPANU: Kui lõiketeradest erinevad osad (näiteks vänt) on kulunud, küsige Makita ametlikust teeninduskeskusest varuosi või laske neil teha parandustööd.

FUNKTSIONAALNE KIRJELDUS

⚠ETTEVAATUST: Kandke alati hoolt selle eest, et tööriist oleks enne reguleerimist ja kontrolli-mist välja lülitatud ja akukassett eemaldatud.

Lõikenurga reguleerimine

⚠ETTEVAATUST: Enne lõikenurga reguleerimist tuleb tööriist kindlasti välja lülitada.

Tarviku nurka saab reguleerida rataste asendi muutmisega. Keerake ratastel olev polt lahti, seejärel viige rattad soovitud asendisse ning siis pingutage polt tugevalt, et rattad fikseerida.

▶ Joon.22: 1. Ratas

TÄHELEPANU: Veenduge, et torul olev plaat kinnituks ratastele.

TÖÖRIISTA KASUTAMINE

⚠ HOIATUS: Järgige peatükis OHUTUSHOIATUSED ja mootorseadme kasutus- juhendis toodud hoiatusi ja ettevaatusabinöusid.

Tööriista kasutamine

HOIATUS: Hoidke käed löiketeradest eemal.

⚠ HOIATUS: Olge äärmiselt ettevaatlik ja tagage tööriista üle alati kontroll. Ärge laske tööriistal kalduda enda ega kellegi teise läheduses viibiva isiku poole. Kontrolli kaotamine tööriista üle võib põhjustada kõrvalseisjale ja operaatorile tõsise kehavigastuse.

⚠️ HOIATUS: Puhastage niidetav ala enne lõika-mist okstest ja kividest.

▶ Joon.23

⚠ETTEVAATUST: Vältige nii palju kui võimalik tööriista kasutamist väga kuuma ilmaga. Pidage tööriista kasutamisel silmas oma füüsilist vormi.
⚠ETTEVAATUST: Olge lõigates ettevaatlik, et trimmer ei satuks kontakti metallaia ega mõne muu kõva esemega. Lõiketerad võivad puruneda ja põhjustada kehavigastusi.
⚠ETTEVAATUST: Tööriistaga kühunitamine, eriti redelilt, on äärmiselt ohtlik. Ärge töötage, kui seisate köikuval või ebakindlal pinnal.

TÄHELEPANU: Ärge lõigake maha surnud puid ega sarnaseid kõvasid asju. See võib kahjustada tööriista.

TÄHELEPANU: Ärge kasutage tööriista nii, et selle mootor jääb seisma või töötab väga aeglaselt.

TÄHELEPANU: Ärge üritage lõigata jämedaid oksi.

TÄHELEPANU: Ärge laske löiketeradel puutuda töö käigus vastu maad. See nüristab terasid, mis omakorda halvendab tööriista jõudlust.

TÄHELEPANU: Ärge lõigake märga muru ega väikeste puude lehti.

Hoidke tööriista mölema käega, hoides mootorseadme eesmisest ja tagumisest käepidemest.

▶ Joon.24: 1. Eesmine käepide 2. Tagumine käepide

Hoides rattaid maapinnaga kokkupuutes, tömmake lüliti päästikut ning vajutage samal ajal lukust avamise hooba, seejärel liigutage tööriista ettepoole.

▶ Joon.25

Könniteeserva, aia või puude ümbert lõigates liigutage tööriista nende suunas pikisuunaliselt. Olge ettevaatlik, et terad nendega kokku ei puutuks.

HOOLDUS

AHOIATUS: Enne seadme kontrollimist või hooldamist lülitage mootor välja ja eemaldage akukassett. Muidu võib masin tahtmatult käivituda ja raskeid vigastusi põhjustada.

A HOIATUS: Seadet kontrollides või hooldades asetage seade alati maha. Seadme püstises asendis kokkupanemine või reguleerimine võib põhjustada raske kehavigastuse.

⚠️HOIATUS: Järgige peatükis OHUTUSHOIATUSED ja mootorseadme kasutus- juhendis toodud hoiatusi ja ettevaatusabinõusid.

AETTEVAATUST: Kandke kontrollimise või hooldamise ajal kaitsekindaid.

TÄHELEPANU: Ärge kunagi kasutage bensiini, vedeldit, alkoholi ega midagi muud sarnast. Selle tulemuseks võib olla luitumine, deformatsioon või pragunemine.

Toote OHUTUSE ja TÖÖKINDLUSE tagamiseks tuleb vaja- likud remonttööd ning muud hooldus- ja reguleerimistööd lasta teha Makita volitatud teeninduskeskustes või tehase teeninduskeskustes. Alati tuleb kasutada Makita varuosi.

Tööriista puhastamine

Tööriista puhastamiseks pühkige sellelt kuiva või seebivette kastetud ja välja väänatud lapiga tolm.

TÄHELEPANU: Ärge kunagi kasutage bensiini, vedeldit, alkoholi ega midagi muud sarnast. Selle tulemuseks võib olla luitumine, deformatsioon või pragunemine.

Lõiketera hooldamine

Enne tööle asumist või töö käigus kord tunnis kandke lõiketeradele väikese viskoossusega öli (masinaõli või pihustatav määrdeõli).

▶ Joon.26

Pärast kasutamist eemaldage lõiketerade mölemalt küljelt traatharjaga tolm, pühkige see lapiga ära ja seejärel kandke teradele väikese viskoossusega öli (masinaõli või pihustatav määrdeõli).

▶ Joon.27

TÄHELEPANU: Ärge peske lõiketerasid vees. Eiramise korral võib tööriist roostetada või viga saada.

TÄHELEPANU: Mustus ja korrosioon põhjustavad terade ülemäärast hõõrdumist ning lühenda-vad tööaega aku laadimiskorra kohta.

Hoiustamine

Kinnitage terakate löiketeradele nii, et terad ei paistaks välja. Hoidke tööriista lastele kättesaamatus kohas. Hoidke tööriista kohas, kuhu ei pääse niiskust ega vihma.

Mootorseadmelt eraldatud tarviku hoiustamisel asetage toruotsale kork.

▶ Joon.28

TÄHELEPANU: Järgige määrde koguse ja mää- rimissageduse juhiseid. Selle eiramisel vöib ebapiisav määrimine liikuvaid osi kahjustada.

Veovöll:

Lisage määrdeainet (Makita määrdeaine N No.2 või samaväärne) iga 30 töötunni järel.

Joon.29

MÄRKUS: Makita originaalmääret saate osta kohaliku Makita müügiesindaja käest.

Määrimine

Määrimise intervall: Iga 50 töötunni järel

1. Eemaldage löiketerad tarvikult.
2. Kandke lõiketeradel olevate avade siseküljele määret (orienteeruvalt umbes 1,5 g).

▶ Joon.30: 1. Ava

1. Paigaldage lõiketerad tarvikule.

Lõiketerade teritamine

TÄHELEPANU: Kui löiketerad on kasutamise tulemusena tunduvalt deformeerunud, vahetage löiketerad uute vastu.

1. Paigaldage akukassett tööriista külge.
2. Lülitage tööriist sisse ja käivitage see nii, et ülemine ja alumine tera paikneksid vaheldumisi.
   ▶ Joon.31
3. Lülitage tööriist välja ja eemaldage sellest akukassett.
4. Seadke viili nurgaks 45° ja ihuge ülemist lõiketera viiliga kolmest suunast.
   ▶ Joon.32: (1) Viil (2) 45°

ETTEVAATUST: Enne löiketera viilimist ndke alati hoolt selle eest, et tööriist oleks välja tatud ja akukassett eemaldatud.

1. Asetage tööriist tagurpidi ja seejärel eemaldage lihvimiskiviga löiketeradelt ebatasasused.
   ▶ Joon.33: 1. Lihvimiskivi
2. Seadke viili nurgaks 45° ja ihuge alumist lõiketera viiliga kolmest suunast.
3. Asetage tööriist tavaasendisse ja seejärel eemaldage lihvimiskiviga lõiketeradelt ebatasasused.

VEAOTSING

Enne remonditöökotta pöördumist kontrollige niidukit ise. Ärge üritage niidukit lahti võtta, kui leiate probleemi, mida kasutusjuhendis ei kirjeldata. Selle asemel pöörduge Makita volitatud teeninduskeskusesse, kus kasutatakse remontimisel alati Makita tagavaraosi.

Tõrge Võimalik põhjus (rike) Lahendus
Mootor ei käivitu. - Vt mootorseadme kasutusjuhendit.
Mootor seiskub mõne aja pärast. - Vt mootorseadme kasutusjuhendit.
Mootori kiirus ei tõuse. - Vt mootorseadme kasutusjuhendit.
Lõiketerad ei liigu:⇒ seisake masin viivitamatult!	Lõiketerade vahele on jäänud võõrkehi.	Lülitage tööriist välja, eemaldage akukassett ja seejärel eemaldage nt tangidega võõrkehad.
	Veosüsteem ei tööta korralikult. Paluge volitatud teeninduskeskuses teha parandustööd.
Ebatavaline vibratsioon:⇒ seisake masin viivitamatult!	Lõiketerad on murdunud, painutatud või kulunud.	Vahetage lõiketerad.
	Veosüsteem ei tööta korralikult. Paluge volitatud teeninduskeskuses teha parandustööd.
Lõiketerad ja mootor ei seisku:⇒ eemaldage viivitamatult aku!	elektriline rike.	Eemaldage aku ja paluge kohalikul ametlikul teeninduskeskusel tööriist remontida.

VALIKULISED TARVIKUD

ETTEVAATUST: Neid tarvikuid ja lisasead- id on soovitatav kasutada koos Makita masi- ga, mille kasutamist selles kasutusjuhendis eldatakse. Muude tarvikute ja lisaseadmete sutamisega võib kaasneda vigastusoht. Kasutage vikuid ja lisaseadmeid ainult otstarbekohaselt.

Saate vajaduse korral kohalikust Makita teeninduskeskusest lisateavet nende tarvikute kohta.

• Lõiketera koost
• Makita algupärane aku ja laadija

MÄRKUS: Möned nimekirjas loetletud tarvikud võivad olla lisatud põhivarustusena toote pakendisse. Need võivad riigiti erineda.

DANE TECHNICZNE
