Mærke	Makita
Model	EN424MP
Produkttype	Plæneklipperhoved (tilbehør til multifunktionsværktøj)
Skærebredde	330 mm
Mål (L x B x H)	820 mm x 350 mm x 191 mm
Nettovægt	2,3 kg
Strømforsyning	Batteri (via kompatibel motorenhed)
Kompatible motorenheder	DUX60, DUX18, UX01G
Anvendelse	Klipning af græs og ukrudt på jorden
Klingetype	Sakseblade (øvre og nedre)
Indstilling af skærevinkel	Ja, ved hjulenes position
Garanteret lydstyrkeniveau	Overholder direktiv 2000/14/EF
Påkrævet beskyttelsesudstyr	Hjelm, beskyttelsesbriller, høreværn, handsker, robuste støvler
Sikkerhedsafstand	15 m fra tilskuere og dyr
Vedligeholdelse af blade	Lavviskos olie før brug og efter rengøring
Smøring af motoraksel	Makita fedt nr. 2 eller tilsvarende hver 30. time
Fedtsmøring (blade)	Hver 50. time, ca. 1,5 g pr. hul
Opbevaring	Bladdæksel på plads, tørt sted, uden for børns rækkevidde
Reservedele tilgængelige	Saksebladsæt, Makita batteri og oplader
Reparationsmulighed	Autoriseret Makita servicecenter

Ofte stillede spørgsmål - EN424MP MAKITA

Hvilke motorenheder er kompatible med EN424MP?

Tilbehøret er godkendt til Makita trådløse multifunktionsmotorer DUX60, DUX18 og UX01G. Brug det aldrig med en ikke-godkendt enhed.

Hvordan indstiller jeg skærevinklen?

Løsn bolten på hjulene, flyt hjulene til den ønskede position, og spænd bolten godt. Sørg for, at pladen på røret griber ind i hjulene.

Hvilken regelmæssig vedligeholdelse er nødvendig for saksebladene?

Før brug og hver time påfør lavviskos olie (maskinolie eller spraysmøremiddel). Efter brug rengør bladene med en stålbørste, tør dem af og olie dem igen.

Hvordan udskifter jeg saksebladene?

Bær altid handsker og fastgør bladdækslet. Fjern 4 bolte, tag dækslet af, derefter bladene. Drej håndsvinget i den rigtige retning, monter de nye blade ved at justere hullerne, sæt dækslet på og spænd boltene med et moment på 4,0-6,0 N·m.

Hvad gør jeg, hvis saksebladene ikke bevæger sig?

Stop straks maskinen. Fremmedlegemer kan sidde fast mellem bladene. Sluk værktøjet, fjern batteriet, og fjern fremmedlegemer med en tang. Hvis mekanismen er defekt, kontakt et autoriseret servicecenter.

Hvad er sikkerhedsafstanden, der skal overholdes?

Hold tilskuere og dyr mindst 15 meter væk fra værktøjet under drift. Stop værktøjet, hvis nogen nærmer sig.

Kan jeg bruge EN424MP til at skære tykke grene?

Nej, dette tilbehør er kun designet til at klippe græs og ukrudt på jorden. Forsøg ikke at skære døde træer, tykke grene eller hårde genstande, da det kan beskadige værktøjet.

Hvordan opbevarer jeg tilbehøret, når det ikke er i brug?

Fastgør bladdækslet på bladene for at beskytte dem. Hvis du opbevarer tilbehøret separat fra motorenheden, sæt hætten på rørenden. Opbevares tørt og utilgængeligt for børn.

Hvilket beskyttelsesudstyr er obligatorisk?

Bær altid en sikkerhedshjelm, beskyttelsesbriller, høreværn, beskyttelseshandsker og robuste støvler med skridsikre såler.

Hvor kan jeg få repareret EN424MP?

Alle reparationer, vedligeholdelse og justeringer skal udføres af et autoriseret Makita servicecenter med Makita reservedele. Forsøg ikke at adskille værktøjet selv.

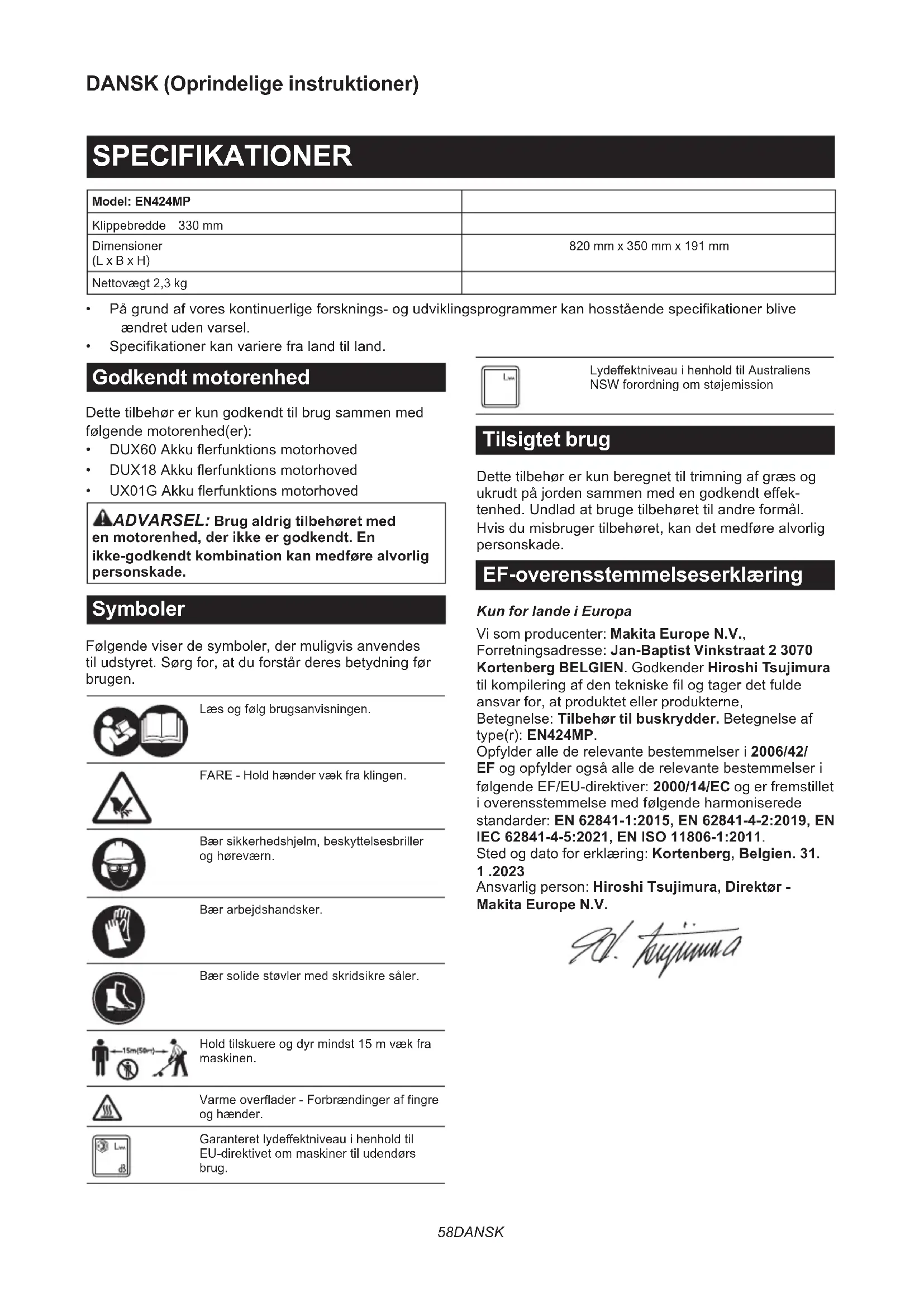

BRUGSANVISNING EN424MP MAKITA

• På grund af vores kontinuerlige forsknings- og udviklingsprogrammer kan hosstående specifikationer blive ændret uden varsel.
  • Specifikationer kan variere fra land til land.

Godkendt motorenhed

Dette tilbehør er kun godkendt til brug sammen med følgende motorenhed(er):

⚠ ADVARSEL: Brug aldrig tilbehøret med en motorenhed, der ikke er godkendt. En ikke-godkendt kombination kan medføre alvorlig personskade.

Symboler

Følgende viser de symboler, der muligvis anvendes til udstyret. Sørg for, at du forstår deres betydning før brugen.

	Læs og følg brugsanvisningen.
	FARE - Hold hænder væk fra klingen.
	Bær sikkerhedshjelm, beskyttelsesbriller og høreværn.
	Bær arbejdshandsker.
	Bær solide støvler med skridsikre såler.
	Hold tilskuere og dyr mindst 15 m væk fra maskinen.
	Varme overflader - Forbrændinger af fingre og hænder.
	Garanteret lydeffektniveau i henhold til EU-direktivet om maskiner til udendørs brug.

Lydeffektniveau i henhold til Australiens NSW forordning om støjemission

Tilsigtet brug

Dette tilbehør er kun beregnet til trimning af græs og ukrudt på jorden sammen med en godkendt effektenhed. Undlad at bruge tilbehøret til andre formål. Hvis du misbruger tilbehøret, kan det medføre alvorlig personskade.

Vi som producenter: Makita Europe N.V., Forretningsadresse: Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIEN. Godkender Hiroshi Tsujimura til kompilering af den tekniske fil og tager det fulde ansvar for, at produktet eller produkterne, Betegnelse: Tilbehør til buskrydder. Betegnelse af type(r): EN424MP. Opfylder alle de relevante bestemmelser i 2006/42/ EF og opfylder også alle de relevante bestemmelser i følgende EF/EU-direktiver: 2000/14/EC og er fremstillet i overensstemmelse med følgende harmoniserede standarder: EN 62841-1:2015, EN 62841-4-2:2019, EN IEC 62841-4-5:2021, EN ISO 11806-1:2011. Sted og dato for erklæring: Kortenberg, Belgien. 31. 1.2023 Ansvarlig person: Hiroshi Tsujimura, Direktør - Makita Europe N.V.

1. hyinma

SIKKERHEDSADVARSLER

Sikkerhedsadvarsler for akku græsklipper

1. Undlad at anvende græsklipperen under dårlige vejrforhold, især när der er risiko for lynnedslag. Dette mindsker risikoen for at blive ramt af lynnedslag.
2. Hold alle netledninger og kabler væk fra skæreområdet. Netledninger eller kabler kan være skjult og kan blive skåret over af klingen ved et uheld.
3. Bær høreværn. Tilstrækkeligt beskyttelsesudstyr reducerer riskoen for høretab.
4. Hold altid kun i græsklipperen i de isolerede grebflader, da klingen kan komme i kontakt med skjulte ledninger. Klinger, der kommer i kontakt med en "strømførende" ledning, kan gøre blotlagte metaldele på græsklipperen "strømførende" og kan give operatøren elektrisk stød.
5. Hold alle kropsdele væk fra klingen. Undlad at fjerne det afskårne materiale, og undlad at holde fast i det materiale, der skal skæres, når klingerne er i bevægelse. Klingerne fortsætter med at bevæge sig, efter at afbryderen er slukket. Et øjebliks uopmærksomhed under anvendelse af græsklipperen kan medføre alvorlig personskade.
6. Når du fjerner fastklemt materiale eller foretager service på græsklipperen, skal du sikre dig, at afbryderknappen er slukket, og at batteripakken er afmonteret eller frakoblet. Uventet aktivering af græsklipperen under fjernelse af fastklemt materiale eller servicering kan medføre alvorlig personskade.
7. Bær græsklipperen i håndtaget med klingen stoppet, og pas på ikke at betjene afbryderknappen. Korrekt transport af græsklipperen mindsker risikoen for utilsigtet start og deraf følgende personskade fra klingerne.
8. Når du transporterer eller opbevarer græsklipperen, skal du altid bruge klingedækslet. Korrekt håndtering af græsklipperen mindsker risikoen for personskade fra klingerne.

Yderligere sikkerhedsinstruktioner

Generelle instruktioner

1. For at sikre korrekt anvendelse skal bruge- ren læse denne brugsanvisning for at gøre sig bekendt med håndteringen af udstyret. Brugere, som er utilstrækkeligt informeret, risike- rer at udsætte sig selv og andre for fare på grund af forkert håndtering.
2. Lad aldrig børn, personer med reducerede fysiske, motoriske eller mentale færdigheder eller manglende erfaring og viden eller personer, der ikke er bekendt med disse instruktioner, anvende maskinen. Lokale regulativer begrænser muligvis operatørens alder.

3. Anvend udstyret med den største forsigtighed og opmærksomhed.

4. Brug kun udstyret, hvis du er i god fysisk form. Udfør alt arbejde roligt og omhyggeligt. Anvend sund fornuft, og husk, at operatøren eller brugeren er ansvarlig for ulykker eller farlige situationer, der opstår for andre personer eller deres ejendom.

5. Anvend aldrig maskinen, når der er personer, især børn, eller kæledyr i nærheden.
6. Sluk straks for motoren, hvis udstyret viser problemer eller unormale tegn.
7. Sluk for og fjern akkuen, når du hviler dig, og når du lader udstyret ligge uden opsyn, og placer det på et sikkert sted for at undgå fare for andre eller beskadigelse af udstyret.
8. Undgå at bruge maskinen i dårligt vejr, især hvis der er risiko for lynnedslag.

Personligt beskyttelsesudstyr

1. Bær til enhver tid øjebeskyttelse og solide sko, når du betjener maskinen.
2. Bær altid solidt fodtøj og lange bukser, når du betjener maskinen.

Start af udstyret

1. Se efter, at der ikke er børn eller andre personer i nærheden, og vær også opmærksom på dyr i nærheden af arbejdsområdet. Ellers skal du holde op med at bruge udstyret.
2. Hold tilskuere og dyr mindst 15 m væk fra maskinen under brugen. Stop maskinen, så snart nogen nærmer sig.
3. Kontroller altid før brug, at det er sikkert at bruge udstyret. Kontroller sikkerheden af skæreværktøjet og beskyttelsesskærmen samt afbryderknappen/håndtaget for nem og korrekt brug. Kontroller, at håndtagene er rene og tørre, og test start/stopknappens funktion.
4. Se efter beskadigede dele, før udstyret bruges igen. En beskyttelsesskærm eller anden del, der er beskadiget, skal kontrolleres omhyggeligt for at finde ud af, om den fungerer korrekt og udfører dens tilsigtede funktion. Se efter justering af bevægelige dele, binding af bevægelige dele, dele, som er gået i stykker, montering og andre forhold, der kan påvirke deres funktion. En beskyttelsesskærm eller anden del, der er beskadiget, skal repareres eller udskiftes af vores autoriserede servicecenter, medmindre andet fremgår andetsteds i denne brugervejledning.
5. Tænd kun for motoren, når hænder og fødder er på afstand af skæreværktøjet.
6. Kontroller før starten, at skæreværktøjet ikke er i kontakt med andre genstande.
7. Hold godt fast i maskinen, när du bruger maskinen.
8. Undgå utilsigtet start. Bær ikke maskinen, när akkuen er installeret og med fingeren på afbryderen. Sørg for, at afbryderen er slået fra, när du installerer akkuen.
9. Før brugen skal du kontrollere arbejdsområdet for trådhegn, sten eller andre hårde genstande. De kan beskadige klingerne.
10. Kontrollér hækkene og buskene for fremmedlegemer som f.eks. trådhegn eller skjulte ledninger, før maskinen anvendes.

Anvendelsesmetode

1. Brug kun udstyret i god belysning og sigtbarhed. Om vinteren skal du være opmærksom på glatte eller våde områder, is og sne (risiko for at glide). Sørg altid for at have sikkert fodfæste på skråninger, og sørg for at gå, aldrig løbe.
2. Pas på personskade på fødder og hænder fra skæreværktøjet.
3. Stå aldrig på en stige, när du bruger udstyret.
4. Kravl aldrig op i træer for at foretage en skæring med udstyret.
5. Arbejd aldrig på ustabile overflader.
6. Fjern sand, sten, søm osv. fra arbejdsområdet. Fremmedpartikler kan beskadige skæreværktøjet og kan forårsage farlige tilbageslag.
7. Hvis skæreværktøjet rammer sten eller andre hårde genstande, skal du med det samme slukke for motoren og kontrollere skæreværktøjet.
8. Inspicer skæreværktøjet for beskadigelse med korte regelmæssige mellemrum (registrer fine revner ved en slå-og-lytte-test).
9. Skæreværktøjet skal have nået fuld arbejdsha- stighed, før du begynder klipningen.
10. Skæreværktøjet skal være udstyret med den passende beskyttelsesskærm. Lad aldrig udstyret køre med beskadigede beskyttelsesskærme, eller hvis beskyttelsesskærmene ikke sidder på plads!
11. Alle de beskyttelsesmonteringer og beskyttelsesskærme, der leveres med udstyret, skal anvendes under brugen.
12. Fjern altid akkuen fra udstyret:

— når udstyret efterlades uden opsyn,
— før du fjerner en hindring,
— før du efterser, rengør eller arbejder på udstyret,
— efter at du har ramt et fremmedlegeme,
— når udstyret begynder at vibrere unormalt.

1. Sørg altid for, at ventilationsåbningerne holdes fri for rester.

2. De skærende dele fortsætter med at rotere, efter at der er slukket for motoren.

3. Hvis klingerne holder op med at bevæge sig under brugen på grund af fremmedlegemer, der sidder fast mellem klingerne, skal du slukke for maskinen og fjerne akkuen og derefter fjerne fremmedlegemerne ved hjælp af redskaber som f.eks. en tang. Hvis du fjerner fremmedlegemerne i hånden, kan det medføre personskade, da klingerne kan bevæge sig som reaktion på fjernelsen af fremmedlegemerne.
4. Når du monterer eller afmonterer klingedækslet, skal du passe på ikke at skade hænderne.

Skæreværktøjer

Anvend kun det korrekte skæreværktøj til det arbejde, der udføres.

Vedligeholdelsesinstruktioner

1. Tilstanden af udstyret, især skæreværktøjet og beskyttelsesenhederne, skal kontrolleres, før arbejdet påbegyndes.

2. Sluk for motoren, og fjern akkuen, før du udfører vedligeholdelse, udskifter skæreværktøjer eller rengør udstyret eller skæreværktøjet.

3. Når den ikke er i brug, skal klingedækslet til maskinen monteres, og maskinen skal opbevares indendørs på et tørt og højtliggende aflåst sted, der er utilgængeligt for børn.

GEM DENNE BRUGSANVISNING.

ADVARSEL: LAD IKKE bekvemmelighed eller kendskab til produktet (opnået gennem gentagen brug) forhindre, at sikkerhedsforskrifterne for produktet nøje overholdes. MISBRUG eller forsømmelse af at følge de i denne brugsvejledning givne sikkerhedsforskrifter kan føre til, at De kommer alvorligt til skade.

BESKRIVELSE AF DELENE

▶ Fig.1: 1. Klingedæksel 2. Hætte 3. Klinger 4. Hjul

SAMLING

ADVARSEL: Før du samler eller justerer udstyret, skal du slukke for motoren og afmontere akkuen. Ellers kan maskinen starte utilsigtet og medføre personskade.
ADVARSEL: Ved samling eller justering af udstyret skal du altid lægge det ned. Samling eller justering af udstyret i stående position kan medføre alvorlig personskade.
ADVARSEL: Følg advarslerne og forholdsreglerne i kapitlet "SIKKERHEDSADVARSLER" samt brugsanvisningen til motorenheden.

Montering af tilbehøret

1. Afmontér hætten fra den ene ende af røret på den side, hvor pladen sidder.
   ▶ Fig.2: 1. Hætte 2. Plade
2. Løsn bolten på hjulene med sekskantnøglen.
   ▶ Fig.3: 1. Sekskantnøgle
3. Justér pladen på røret med rillen på hjulene, og fastgør derefter hjulene til røret som vist på figuren. Tilspænd bolten forsvarligt for at fastgøre hjulene.
   ▶ Fig.4: 1. Rør 2. Hjul 3. Plade 4. Bolt

BEMAERKNING: Sørg for at fastgøre hjulene, så pladen er i indgreb med hjulene.

1. Afmontér hætten fra tilbehøret.
   ▶ Fig.5: 1. Hætte
2. Fastgør tilbehøret til røret, så hullet på røret flugter med hullet på tilbehøret. Tilspænd først den korte bolt forsvarligt, og tilspænd derefter den lange bolt for at fastgøre røret.
   ▶ Fig.6: 1. Rør 2. Bolt (kort) 3. Bolt (lang)

BEMÆRK: Når boltene tilspændes, påføres 4,0 - 6,0 N•m som tilspændingsmoment.

Montering af monteringsrøret

⚠FORSIGTIG: Kontroller altid, at monteringsrøret sidder fast efter installationen. Forkert installation kan medføre, at tilbehøret falder af effektenheden og forårsager personskade.

Monter monteringsrøret på effektenheden.

1. Fjern hætten fra enden af røret.

BEMÆRKNING: Undlad at kassere hætten, da hætten er påkrævet til opbevaring af tilbehøret.

1. Drej håndtaget mod tilbehøret.

▶ Fig.8: 1. Håndtag

1. Juster stiften i forhold til pilemærket på motorenheden. Indsæt røret, indtil udløserknappen kommer op.

Sørg for at positionsmærket befinder sig ved spidsen af pilemærket på motorenheden, og at pilemærket på motorenheden og pilemærket på røret vender mod hinanden.

▶ Fig.9: 1. Udløserknap 2. Pilemærke på motorenheden 3. Stift 4. Positionsmærke 5. Pilemærke på røret

1. Drej håndtaget mod motorenheden.

Sørg for, at overfladen på håndtaget ligger parallelt med røret.

BEMÆRKNING: Stram ikke håndtaget, uden at monteringsrøret er indsat. Ellers kan håndtaget stramme indgangen til drevskaftet for hårdt og beskadige det.

For at fjerne røret skal du dreje håndtaget mod tilbehøret og trække røret ud, idet der trykkes ned på udløserknappen.

▶ Fig.11: 1. Udløserknap 2. Håndtag 3. Rør

Afmontering eller montering af klingedækslet

Frigør låsene på klingedækslet ved at trække i dem, og åbn derefter klingedækslet.

▶ Fig.12: 1. Lås

Når du fastgør klingedækslet til klingerne, skal du sikre dig, at klingedækslet er lukket, og at begge låse er fastgjort forsvarligt.

Montering eller fjernelse af klingerne

⚠ FORSIGTIG: Ved udskiftning af klingerne skal du altid bære handsker, så dine hænder ikke kommer i direkte kontakt med klingerne.
⚠ FORSIGTIG: Monter klingedækslet, før klingerne fjernes eller monteres.

BEMAERKNING: Når du udskifter klingerne, må fedtet ikke tørres af krumtappen.

1. Sæt klingerne på klingedækslet.
   ▶ Fig.13: 1. Klingedæksel
2. Drej skaftet, så den øverste klinge og den nederste klinge placeres skiftevis.
   ▶ Fig.14: 1. Skaft
3. Luk klingedækslet, og anbring derefter tilbehøret på hovedet.
4. Afmontér 4 bolte med sekskantnøglen, og afmon- tér dækslet.

▶ Fig.15: 1. Bolt 2. Dæksel

1. Afmontér klingerne.
   ▶ Fig.16
2. Drej krumtappen med kærvskruetrækkeren, så krumtappen er placeret i den retning, der er vist på figuren.
   ▶ Fig.17: 1. Krumtap
3. Afmontér klingedækslet fra klingerne, og sæt derefter de nye klinger på klingedækslet.
4. Justér hullerne på den øverste klinge og den nederste klinge som vist på figuren.

▶ Fig.18: 1. Hul

1. Luk klingedækslet, og sæt derefter den bolt, der blev afmonteret i trin 4, ind i hullet på klingedækslet for at fastgøre klingerne midlertidigt.
   ▶ Fig.19: 1. Bolt
2. Påfør en lille mængde fedt på kanten af krumtappen.
3. Fastgør klingerne til tilbehøret.

▶ Fig.20

1. Fastgør dækslet, og tilspænd derefter 3 bolte. Afmontér den bolt, der blev sat ind i klingedækslet i trin 9, og tilspænd derefter bolten.
   ▶ Fig.21: 1. Bolt 2. Dæksel

BEMÆRKNING: Hvis klingerne ikke fungerer korrekt, griber de ikke korrekt ind i krumtappen. Fjern klingerne, og monter dem igen.

BEMÆRKNING: Hvis andre dele end klingerne, f.eks. krumtappen, er slidt, skal du bede et autoriseret Makita-servicecenter om udskiftning af dele eller reparation.

FUNKTIONSBESKRIVELSE

⚠FORSIGTIG: Sørg altid for at maskinen er slukket, og at akkuen er taget ud, før der udføres justering eller kontrol af funktioner på maskinen.

Justering af skærevinklen

A FORSIGTIG: Sørg altid for, at maskinen er slukket, før du justerer skærevinklen.

Tilbehørets vinkel kan justeres ved at ændre hjulenes position. Løsn bolten på hjulene, flyt derefter hjulene til den ønskede position, og tilspænd derefter bolten for- svarligt for at fastgøre hjulene.

▶ Fig.22: 1. Hjul

BEMAERKNING: Sørg for, at pladen på røret er i indgreb med hjulene.

ANVENDELSE

ADVARSEL: Følg advarslerne og forholdsreglerne i kapitlet "SIKKERHEDSADVARSLER" samt brugsanvisningen til motorenheden.

Betjening af maskinen

ADVARSEL: Hold hænderne væk fra klingerne.

ADVARSEL: Vær yderst omhyggelig med at bevare kontrollen over maskinen til enhver tid. Lad ikke maskinen blive slynget tilbage mod dig selv eller andre i arbejdsområdet. Hvis du ikke bevarer kontrollen over maskinen, kan det forårsage alvorlig personskade for tilskueren og operatøren.

ADVARSEL: Før klipning skal du fjerne grene og sten fra klipningsområdet.

▶ Fig.23

⚠FORSIGTIG: Undgå så vidt muligt at anvende maskinen i meget varmt vejr. Vær opmærksom på din fysiske tilstand, när du anvender maskinen.

AFORSIGTIG: Vær forsigtig med ikke at ramme et metalhegn eller andre hårde genstande ved et uheld under trimningen. Klingerne kan gå i stykker og forårsage personskade.

⚠FORSIGTIG: Det er ekstremt farligt at strække sig for lang med maskinen, især fra en stige. Undlad at arbejde, mens du står på noget, der rokker eller er ustabilt.

BEMÆRKNING: Undlad at beskære døde træer eller lignende hårde genstande. Hvis du gør dette, kan det beskadige maskinen.

BEMÆRKNING: Brug ikke maskinen på en måde, der får motoren til at gå i stå eller dreje meget langsomt.

BEMÆRKNING: Forsøg ikke at skære tykke grene.

BEMÆRKNING: Lad ikke klingerne komme i kontakt med jorden under brug. Klingerne bliver sløve, hvilket medfører dårlig ydeevne.

BEMÆRKNING: Undlad at klippe vådt græs eller blade på små træer.

Hold maskinen med begge hænder ved at holde fast i det forreste håndtag og det bageste greb på effektenheden.

▶ Fig.24: 1. Forreste håndtag 2. Bageste greb

Når hjulene er i kontakt med jorden, skal du trykke på afbryderknappen, mens du trykker på lås fra-håndtaget, og derefter flytte maskinen fremad.

▶ Fig.25

Ved klipning omkring kantsten, hegn eller træer skal du flytte maskinen langs med dem. Sørg for, at klingerne ikke kommer i kontakt med dem.

VEDLIGEHOLDELSE

ADVARSEL: Før du efterser eller vedligeholder udstyret, skal du slukke for motoren og afmontere akkuen. Ellers kan maskinen starte utilsigtet og medføre alvorlig personskade.

ADVARSEL: Ved inspektion eller vedligeholdelse af udstyret skal du altid lægge det ned. Samling eller justering af udstyret i stående position kan medføre alvorlig personskade.

ADVARSEL: Følg advarslerne og forholdsreglerne i kapitlet "SIKKERHEDSADVARSLER" samt brugsanvisningen til motorenheden.

⚠ FORSIGTIG: Bær handsker, när du udfører eftersyn eller vedligeholdelse.

BEMAERKNING: Anvend aldrig benzin, rensebenzin, fortynder, alkohol og lignende. Det kan medføre misfarvning, deformering eller revner.

For at opretholde produktets SIKKERHED og PÅLIDELIGHED må reparation, vedligeholdelse eller justering kun udføres af et autoriseret Makita servicecenter eller fabriksservicecenter med anvendelse af Makita reservedele.

Rengøring af maskinen

Rengør maskinen ved at aftørre støv med en tør klud eller en klud, der er dyppet i sæbevand og vredet.

BEMÆRKNING: Anvend aldrig benzin, rensebenzin, fortynder, alkohol og lignende. Det kan medføre misfarvning, deformering eller revner.

Vedligeholdelse af klinger

Før brugen eller én gang i timen under brug skal du smøre olie med lav viskositet (maskinolie eller smøreolie af spraytypen) på klingerne.

▶ Fig.26

Efter brugen skal du fjerne støv fra begge sider af klingerne med en trådbørste, tørre dem af med en klud og derefter smøre olie med lav viskositet (maskinolie eller smøreolie af spraytypen) på klingerne.

▶ Fig.27

BEMÆRKNING: Undgå at vaske klingerne i vand. Dette kan medføre rust eller beskadigelse af maskinen.

BEMÆRKNING: Snavs og rust medfører kraf-tig klingefriktion og forkorter driftstiden mellem batteriopladninger.

Opbevaring

Monter klingedækslet på klingerne, så klingerne ikke er blottet. Opbevar maskinen utilgængeligt for børn.

Opbevar maskinen på et sted, der ikke er udsat for fugt eller regn.

Hvis tilbehøret opbevares adskilt fra motorenheden, skal hætten sættes på enden af røret.

▶ Fig.28

Smøring af bevægelige dele

BEMÆRKNING: Følg instruktionerne vedrørende hyppighed og tilført mængde fedtstof. Ellers kan manglende smøring beskadige de bevægelige dele.

Drevaksel:

BEMÆRK: Ægte Makita-fedtstof kan købes fra din lokale Makita-forhandler.

Smøring med fedt

Smøringsinterval: Hver 50 driftstimer

1. Afmontér klingerne fra tilbehøret.
2. Påfør fedt på den indre kant af hullerne på klingerne (ca. 1,5 g som vejledning).

▶ Fig.30: 1. Hul

1. Montér klingerne på tilbehøret.

Slibning af klingerne

BEMÆRKNING: Hvis klingerne er alvorligt deformeret ved slibning, skal du udskifte klingerne med nye.

1. Monter akkuen på maskinen.
2. Tænd for og start maskinen, så den øverste klinge og nederste klinge er placeret på skift af hinanden.

▶ Fig.31

1. Sluk for maskinen, og tag akkuen ud af maskinen.
2. Indstil vinklen på en fil til 45°, og slib den øverste klinge fra 3 retninger med filen.

▲FORSIGTIG: Sørg altid for, at der er slukket for maskinen, og at akkuen er fjernet fra maskinen, før klingerne slibes.

1. Vend maskinen med bunden i vejret, og fjern derefter graterne fra klingerne ved hjælp af afrettestenen.
   ▶ Fig.33: 1. Afrettesten
2. Indstil vinklen på filen til 45°, og slib den nederste klinge fra 3 retninger med filen.
3. Vend maskinen tilbage til den normale stilling, og fjern derefter graterne fra klingerne ved hjælp af afrettestenen.

FEJLFINDING

Udfør selv en inspektion, inden De anmoder om reparation. Hvis De opdager et problem, som ikke er forklaret i brugsanvisningen, må De ikke forsøge at adskille maskinen. Rådfør Dem i stedet med et autoriseret Makita Servicecenter, og brug altid originale Makita udskiftningsdele til reparationer.

Unormal tilstand Sandsynlig årsag (fejl) Afhjælpning
Motoren starter ikke.	-	Se i brugsanvisningen til motorenheden.
Motoren stopper hurtigt.	-	Se i brugsanvisningen til motorenheden.
Motorhastigheden øges ikke. - Se i brugsanvisningen til motorenheden.
Klinger bevæger sig ikke:⇒ Stop maskinen med det samme!	Der sidder fremmedlegemer fast mellem klingerne.	Sluk for maskinen og tag akkuen ud, og fjern derefter fremmedlegemer ved hjælp af værktøj som fx tænger.
	Drevsystemet fungerer ikke korrekt.	Kontakt det lokale autoriserede servicecenter for reparation.
Unormal vibration:⇒ Stop maskinen med det samme!	Klinger er i stykker, bøjet eller slidte. Udskift klingerne.
	Drevsystemet fungerer ikke korrekt.	Kontakt det lokale autoriserede servicecenter for reparation.
Klinger og motor kan ikke stoppe:⇒ Fjern batteriet med det samme!	Elektrisk funktionsfejl. Fjern batteriet, og kontakt det lokale autoriserede servicecenter for reparation.

EKSTRAUDSTYR

⚠FORSIGTIG: Dette tilbehør og ekstraudstyr er anbefalet til brug med din Makita-maskine, der er beskrevet i denne brugsanvisning. Brug af andet ekstraudstyr eller tilbehør kan medføre risiko for personskade. Brug kun ekstraudstyr eller tilbehør til det formål, det er beregnet til.

Hvis De behøver hjælp ved valg af tilbehør eller ønsker yderligere informationer, bedes De kontakte Deres lokale Makita servicecenter.

• Klingemontering
  • Original Makita akku og oplader

BEMÆRK: Nogle ting på denne liste kan være inkluderet i produktpakken som standardtilbehør. De kan være forskellige fra land til land.

ΠΡΟΔΙΑΓΡΑΦΕΣ

Les og følg bruksanvisningen.

FARE – Hold hendene veg fra bladet.

Hold tilskuere og dyr minst 15 m på avstand fra maskinen.

Betegnelse: Busktrimmerutstyr. Typebetegnelse(r): EN424MP.

Flere sikkerhetsanvisninger

Generelle anvisninger

Vedlikeholdsanvisning

1. Fjern hetten fra rørenden.

ADVARSEL: Før kutting må du fjerne pinner og steiner fra kuttområdet.

▶ Fig.23
