Marka	Makita
Modeli	EN424MP
Lloji i produktit	Kokë kositëse (aksesor për vegël multifunksionale)
Gjerësia e prerjes	330 mm
Dimensionet (G x Gj x L)	820 mm x 350 mm x 191 mm
Pesha neto	2,3 kg
Furnizimi me energji	Bateri (përmes njësie motorike të pajtueshme)
Njësitë motorike të pajtueshme	DUX60, DUX18, UX01G
Përdorimi i parashikuar	Prerja e barit dhe barërave të këqija në tokë
Lloji i tehut	Tehe gërshërë (sipërme dhe poshtme)
Rregullimi i këndit të prerjes	Po, nga pozicioni i rrotave
Niveli i fuqisë akustike të garantuar	Në përputhje me direktivën 2000/14/EC
Pajisje mbrojtëse të nevojshme	Përkrenare, syze, mbajtëse koke kundër zhurmës, doreza, çizme të forta
Distanca e sigurisë	15 m nga personat dhe kafshët
Mirëmbajtja e teheve	Vaj me viskozitet të ulët para përdorimit dhe pas pastrimit
Lubrifikimi i boshtit të motorit	Yndyrë Makita Nr.2 ose ekuivalente çdo 30 orë
Lubrifikimi me yndyrë (tehe)	Çdo 50 orë, rreth 1,5 g për vrimë
Ruajtja	Mbulesa e tehut e vendosur, vend i thatë, jashtë mundësisë së fëmijëve
Pjesë rezervë në dispozicion	Set tehe gërshërë, bateri dhe karikues Makita
Riparueshmëria	Qendër e autorizuar e shërbimit pas shitjes Makita

Pyetjet më të shpeshta - EN424MP MAKITA

Cilat njësi motorike janë të pajtueshme me EN424MP?

Aksesori është i miratuar për motorët multifunksionalë pa tela Makita DUX60, DUX18 dhe UX01G. Mos e përdorni kurrë me një njësi të pa miratuar.

Si të rregulloni këndin e prerjes?

Lironi bulonin në rrota, lëvizni rrotat në pozicionin e dëshiruar, pastaj shtrëngoni përsëri fort bulonin. Sigurohuni që pllaka në tub të puthitet me rrotat.

Çfarë mirëmbajtjeje të rregullt nevojitet për tehet e gërshërës?

Para përdorimit dhe çdo orë, aplikoni vaj me viskozitet të ulët (vaj makinerie ose lubrifikant spërkatës). Pas përdorimit, pastroni tehet me furçë metalike, fshijini dhe lyeni përsëri me vaj.

Si të zëvendësoni tehet e gërshërës?

Gjithmonë vishni doreza dhe fiksoni mbulesën e tehut. Hiqni 4 bulona, hiqni kapakun, pastaj tehet. Rrotulloni manivelën në drejtimin e duhur, vendosni tehet e reja duke i lidhur vrimat, vendosni përsëri kapakun dhe shtrëngoni bulonat me një çift rrotullues 4,0-6,0 N·m.

Çfarë të bëni nëse tehet e gërshërës nuk lëvizin?

Ndaloni menjëherë makinën. Objekte të huaja mund të jenë bllokuar midis teheve. Fikeni veglën, hiqni baterinë, pastaj hiqni objektet e huaja me pincë. Nëse mekanizmi është i dëmtuar, kontaktoni një qendër shërbimi të autorizuar.

Cila është distanca e sigurisë që duhet respektuar?

Mbajini personat dhe kafshët larg të paktën 15 metra nga vegla në punë. Ndaloni veglën nëse dikush afrohet.

A mund ta përdor EN424MP për të prerë degë të trasha?

Jo, ky aksesor është projektuar vetëm për prerjen e barit dhe barërave të këqija në tokë. Mos u përpiqni të prisni pemë të ngordhura, degë të trasha ose sende të forta, pasi kjo mund të dëmtojë veglën.

Si të ruhet aksesori kur nuk përdoret?

Vendosni mbulesën e tehut mbi tehe për t'i mbrojtur ata. Nëse e ruani aksesorin veçmas nga njësia motorike, vendosni kapakun në fund të tubit. Ruani në një vend të thatë, jashtë mundësisë së fëmijëve.

Cilat pajisje mbrojtëse janë të detyrueshme?

Gjithmonë vishni një përkrenare sigurie, syze mbrojtëse, një mbajtëse koke kundër zhurmës, doreza mbrojtëse dhe çizme të forta me taban kundër rrëshqitjes.

Ku mund ta riparoj EN424MP?

Të gjitha riparimet, mirëmbajtjet dhe rregullimet duhet të kryhen nga një qendër shërbimi pas shitjes Makita e autorizuar me pjesë rezervë Makita. Mos u përpiqni ta çmontoni veglën vetë.

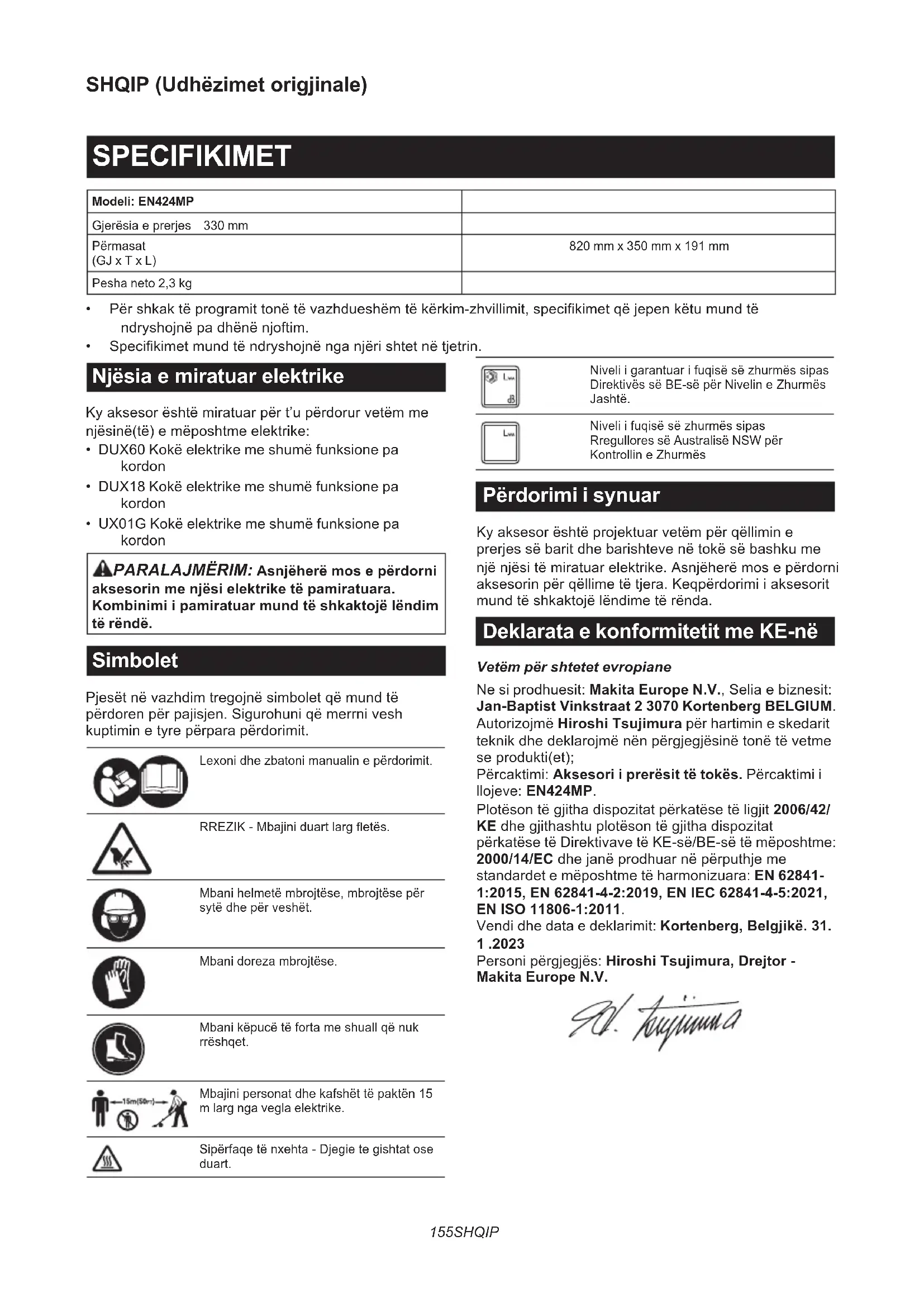

MANUAL I PËRDORUESIT EN424MP MAKITA

• Për shkak të programit tonë të vazhdueshëm të kërkim-zhvillimit, specifikimet që jepen këtu mund të ndryshojnë pa dhënë njoftim.
• Specifikimet mund të ndryshojnë nga njëri shtet në tjetrin.

Njësia e miratuar elektrike

Ky aksesor është miratuar për t'u përdorur vetëm me njësinë(të) e mëposhtme elektrike:

• DUX60 Kokë elektrike me shumë funksione pa kordon
• DUX18 Kokë elektrike me shumë funksione pa kordon
• UX01G Kokë elektrike me shumë funksione pa kordon

⚠PARALAJMËRIM: Asnjëherë mos e përdorni aksesorin me njësi elektrike të pamiratuara. Kombinimi i pamiratuar mund të shkaktojë lëndim të rëndë.

Simbolet

Pjesët në vazhdim tregojnë simbolet që mund të përdoren për pajisjen. Sigurohuni që merrni vesh kuptimin e tyre përpara përdorimit.

Lexoni dhe zbatoni manualin e përdorimit.

RREZIK - Mbajini duart larg fletës.

Mbani helmetë mbrojtëse, mbrojtëse për sytë dhe për veshët.

Mbani doreza mbrojtëse.

Mbani këpucë të forta me shuall që nuk rrëshqet.

Mbajini personat dhe kafshët të paktën 15 m larg nga vegla elektrike.

Sipërfaqe të nxehta - Djegie te gishtat ose duart.

Niveli i garantuar i fuqisë së zhurmës sipas Direktivës së BE-së për Nivelin e Zhurmës Jashtë.

Niveli i fuqisë së zhurmës sipas Rregullores së Australisë NSW për Kontrollin e Zhurmës

Përdorimi i synuar

Ky aksesor është projektuar vetëm për qëllimin e prerjes së barit dhe barishteve në tokë së bashku me një njësi të miratuar elektrike. Asnjëherë mos e përdorni aksesorin për qëllime të tjera. Keqpërdorimi i aksesorit mund të shkaktojë lëndime të rënda.

Deklarata e konformitetit me KE-në

Vetëm për shtetet evropiane

Ne si prodhuesit: Makita Europe N.V., Selia e biznesit: Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIUM. Autorizojmë Hiroshi Tsujimura për hartimin e skedarit teknik dhe deklarojmë nën përgjegjësinë tonë të vetme se produkti(et);

Përcaktimi: Aksesori i prerësit të tokës. Përcaktimi i llojeve: EN424MP.

Plotëson të gjitha dispozitat përkatëse të ligjit 2006/42/KE dhe gjithashtu plotëson të gjitha dispozitat përkatëse të Direktivave të KE-së/BE-së të mëposhtme: 2000/14/EC dhe janë prodhuar në përputhje me standardet e mëposhtme të harmonizuara: EN 62841-1:2015, EN 62841-4-2:2019, EN IEC 62841-4-5:2021, EN ISO 11806-1:2011.

Vendi dhe data e deklarimit: Kortenberg, Belgjikë. 31. 1.2023

Personi përgjegjës: Hiroshi Tsujimura, Drejtor - Makita Europe N.V.

1. hyuunna

PARALAJMËRIME SIGURIE

Paralajmërime sigurie për gërshërët e barit me bateri

1. Mos i përdorni gërshërët e barit në kushte të këqija atmosferike, veçanërisht kur ka rrezik për vetëtima. Kjo redukton rrezikun e goditjes nga vetëtima.
2. Mbajini të gjithë kordonët e energjisë dhe kabllot larg nga zona e prerjes. Kordonët e energjisë ose kabllot mund të fshihen dhe mund të priten aksidentalisht nga fleta.
3. Mbani mbrojtëse për veshët. Pajisjet e përshtatshme mbrojtëse ulin rrezikun e humbjes së dëgjimit.
4. Mbajini gërshërët e barit vetëm te sipërfaqet e izoluara të kapjes sepse fleta mund të prekë tela të fshehur. Nëse fletët prekin një tel me rrymë atëherë pjesët metalike të gërshërëve të barit elektrizohen dhe mund t'i japin përdoruesit goditje elektrike.
5. Mbajini të gjitha pjesët e trupit larg fletës. Mos e largoni materialin e prerë dhe mos e mbani materialin që do të prisni kur fletët janë në lëvizje. Fletët vazhdojnë të rrotullohen pasi çelësi të jetë fikur. Një moment hutimi ndërkohë që përdorni gërshërët e barit mund të rezultojë në lëndim të rëndë personal.
6. Gjatë pastrimit të materialit të ngecur ose kryerjes së shërbimit të gërshërëve të barit, sigurohuni që çelësi elektrik të jetë fikur dhe paketa e baterisë të jetë e hequr ose e shkëputur. Aktivizimi i papritur i gërshërëve të barit gjatë pastrimit të materialit të ngecur ose kryerjes së shërbimit mund të rezultojë në lëndime të rënda personale.
7. Transportojini gërshërët e barit nga doreza me fletën të ndaluar dhe kujdesuni që të mos e vini në punë çelësin e energjisë. Transportimi i duhur i gërshërëve të barit do të ulë rrezikun e nisjes aksidentale dhe lëndimeve personale rezultuese nga fletët.
8. Përdorni gjithmonë kapakun e fletës gjatë transportimit ose ruajtjes së gërshërëve të barit. Përdorimi i duhur i gërshërëve të barit do të reduktojë rrezikun e lëndimit personal nga fletët.

Udhëzime shtesë mbi sigurinë

Udhëzime të përgjithshme

1. Për të siguruar funksionimin e duhur, përdoruesi duhet të lexojë manualin e përdorimit që të njihet me mënyrën e përdorimit të pajisjes. Përdoruesit jo të mirinformuar vënë në rrezik veten dhe të tjerët për shkak të përdorimit jo të duhur.
2. Mos i lejoni asnjëherë fëmijët, personat me aftësi të kufizuara fizike, ndijore ose mendore, ose me mungesë përvoje dhe njohurish, apo njerëzit që nuk i njohin këto udhëzime, të përdorin pajisjen, rregulloret lokale mund të kufizojnë moshën e operatorit.

3. Përdoreni pajisjen me kujdes dhe vëmendje maksimale.

4. Përdoreni pajisjen vetëm nëse jeni në gjendje të mirë fizike. Kryejini të gjitha punët me qetësi dhe kujdes. Përdorni logjikën dhe kini parasysh se përdoruesi është përgjegjës për aksidentet apo rreziqet që mund t'u kanosen personave të tjerë apo pronës së tyre.

5. Mos e përdorni kurrë pajisjen nëse ka njerëz pranë, sidomos fëmijë apo kafshë shtëpiake.
6. Motori duhet të fiket menjëherë në rast se pajisja shfaq ndonjë problem ose shenjë anomalie.
7. Fikeni pajisjen dhe hiqeni kutinë e baterisë kur pushoni dhe kur e lini pajisjen pa mbikëqyrje dhe vendoseni në një vend të sigurt për të parandaluar rrezikun ndaj të tjerëve ose dëmtimin e pajisjes.
8. Shmangni përdorimin e makinerisë në kushte të këqija atmosferike, veçanërisht kur ka rrezik për vetëtima.

Pajisje për mbrojtje personale

1. Mbani mbrojtëse për sytë dhe këpucë të forta gjatë gjithë kohës së përdorimit të makinerisë.
2. Gjithmonë vishni këpucë të përshtatshme dhe pantallona të gjata gjatë përdorimit të pajisjes.

Ndezja e pajisjes

1. Sigurohuni të mos ketë fëmijë ose njerez të tjerë pranë dhe kini kujdes për kafshët pranë zonës së punës. Përndryshe, ndaloni përdorimin e pajisjes.
2. Gjatë përdorimit, mbajini personat e pranishëm ose kafshët të paktën 15 m larg nga vegla. Fikeni veglën sapo të afrohet dikush.
3. Kontrolloni gjithmonë që pajisja të jetë e sigurt për përdorim para se ta përdorni. Kontrolloni sigurinë e veglës prerëse, të mbrojtëses dhe levës/këmbëzës së çelësit për veprim të lehtë dhe të duhur. Kontrolloni që dorezat të jenë të pastra dhe të thata dhe testoni funksionin e ndezjes/fikjes.

4. Kontrolloni pjesët e dëmtuara përpara përdorimit të mëtejshëm të pajisjes. Mbrojtësja ose ndonjë pjesë tjetër që është dëmtuar duhet të kontrollohet me kujdes për të përcaktuar që punon siç duhet dhe kryen funksionin e synuar. Kontrolloni bashkërenditjen e pjesëve lëvizëse, lidhjen e pjesëve lëvizëse, prishjen e pjesëve, montimin dhe ndonjë rrethanë tjetër që mund të ndikojë në funksionimin e saj. Mbrojtësja ose ndonjë pjesë tjetër e dëmtuar duhet të riparohet siç duhet ose të ndërrohet nga qendra jonë e autorizuar e shërbimit, përveçse udhëzohet ndryshe diku tjetër në manual.

5. Ndizeni motorin vetëm kur t'i keni duart dhe këmbët larg veglës prerëse.

6. Para se ta ndizni, sigurohuni që vegla prerëse nuk prek objekte të tjera.

7. Mbajeni veglën fort gjatë përdorimit.

8. Shmangni ndezjen e paqëllimshme. Mos e transportoni veglën kur kutia e baterisë është e instaluar dhe me gishtin në çelës. Sigurohuni që çelësi të jetë fikur gjatë instalimit të kutisë së baterisë.

9. Përpara përdorimit, kontrolloni zonën e punës për gardhe me tela, gurë ose objekte të tjera të forta. Ato mund të dëmtojnë fletët.

10. Kontrolloni kaçubat dhe shkurret për objekte të huaja, si p.sh. gardhe me tela ose instalime elektrike të fshehura përpara se të përdorni veglën.

Metoda e përdorimit

1. Përdoreni pajisjen vetëm në vende me dritë dhe shikueshmëri të mirë. Gjatë stinës së dimrit bëni kujdes nga zonat e rrëshqitshme ose të lagështa, akulli dhe dëbora (rrezik rrëshqitjeje). Gjithmonë sigurohuni që të mbështesni këmbët në pjerrësi dhe sigurohuni që të ecni dhe asnjëherë të mos vraponi.
2. Bëni kujdes të mos lëndoni këmbët dhe duart me veglën prerëse.
3. Mos qëndroni asnjëherë mbi shkallë dhe të përdorni pajisjen.
4. Mos hipni asnjëherë në pemë për të kryer prerje me pajisjen.
5. Mos punoni asnjëherë në sipërfaqe të paqëndrueshme.
6. Hiqni rërën, gurët, gozhdët etj. që gjenden brenda zonës së punës. Copëzat e huaja mund ta dëmtojnë veglën prerëse dhe mund të shkaktojnë kundërveprime të rrezikshme.
7. Nëse vegla prerëse godet gurë ose objekte të tjera të forta, fikeni menjëherë motorin dhe kontrolloni veglën prerëse.
8. Inspektojeni veglën prerëse në intervale të shkurtra të rregullta për dëmtim (zbulimi i krisjeve të vogla me anë të testit të zhurmës së trokitjes).
9. Përpara fillimit të prerjes, vegla prerëse duhet të ketë arritur shpejtësi të plotë pune.
10. Vegla prerëse duhet të pajiset me mbrojtësen e duhur. Mos e përdorni asnjëherë pajisjen me mbrojtëse të dëmtuara ose pa i vendosur mbrojtëset në vend!
11. Të gjitha instalimet mbrojtëse dhe mbrojtëset që ofrohen me pajisjen duhet të përdoren gjatë punës.
12. Hiqeni gjithmonë kutinë e baterisë nga pajisja:

— kur e lini pajisjen pa mbikëqyrje;
— përpara pastrimit të një bllokimi;
— përpara se të kontrolloni, pastroni apo të kryeni punë në pajisje;
— pasi të keni goditur objekte të huaja;
— kur pajisja fillon të dridhet në mënyrë jonormale.

1. Sigurohuni gjithmonë që vrimat e ajrosjes të mbahen të pastra nga papastërtitë.

2. Pajisjet prerëse vazhdojnë të punojnë pasi motori të jetë fikur.

3. Nëse fletët ndalojnë lëvizjen për shkak të ngecjes së objekteve të huaja mes fletëve gjatë përdorimit, fikni veglën dhe hiqni kutinë e baterisë, më pas hiqni objektet e huaja duke përdorur vegla të tilla si pincat. Heqja e objekteve të huaja me dorë mund të shkaktojë plagosje për arsye se fletët mund të lëvizin si reagim ndaj heqjes së objekteve të huaja.
4. Kur montoni ose hiqni kapakun e fletës, kini kujdes të mos lëndoni duart.

Veglat prerëse

Përdorni vetëm veglën e duhur prerëse për punën që po kryeni.

Udhëzimet për mirëmbajtjen

1. Përpara fillimit të punës duhet të kontrollohet gjendja e pajisjes, në veçanti ajo e veglës prerëse dhe e pajisjeve mbrojtëse.
2. Fikni motorin dhe hiqni kutinë e baterisë përpara se të kryeni mirëmbajtje, duke ndërruar veglat prerëse ose duke pastruar pajisjen ose veglën prerëse.
3. Kur nuk e përdorni veglën, vendosni kapakun e fletës dhe ruajeni brenda në një vend të thatë dhe të lartë e të kyçur, larg fëmijëve.

RUAJINI KËTO UDHËZIME.

⚠️PARALAJMËRIM: MOS lejoni që njohja ose familjarizimi me produktin (të fituara nga përdorimi i shpeshtë) të zëvendësojnë zbatimin me përpikëri të rregullave të sigurisë për produktin në fjalë. KEQPËRDORIMI ose mosndjekja e rregullave të sigurisë të dhëna në këtë manual përdorimi mund të shkaktojnë dëmtime të rënda personale.

PËRSHKRIMI I PJESËVE

▶ Fig.1: 1. Kapaku i fletës 2. Kapaku 3. Fletët e gërshërëve 4. Rrota

MONTIMI

⚠️PARALAJMËRIM: Përpara montimit ose kalibrimit të pajisjes, fikeni motorin dhe hiqeni kutinë e baterisë. Përndryshe makineria mund të ndizet pa dashje duke rezultuar në lëndime.
⚠️PARALAJMËRIM: Kur montoni ose kalibroni pajisjen, gjithmonë uleni atë poshtë. Montimi ose rregullimi i pajisjes në pozicion vertikal mund të rezultojë në lëndime të rënda.
⚠️ PARALAJMËRIM: Ndiqni paralajmërimet dhe masat paraprake në kapitullin “PARALAJMËRIME SIGURIE” dhe në manualin e përdorimit të njësisë elektrike.

Montimi i aksesorit

1. Hiqeni kapakun nga njëri skaj i tubit në anën me pllakën.
   ▶ Fig.2: 1. Kapaku 2. Pllaka
2. Lironi bulonin e rrotave me anë të çelësit fiso hekzagonal.
   ▶ Fig.3: 1. Çelësi fiso hekzagonal
3. Bashkërenditeni pllakën në tub me kanalin në rrota dhe më pas vendosni rrotat në tub siç tregohet në figurë. Shtrëngoni mirë bulonin për të fiksuar rrotat.
   ▶ Fig.4: 1. Tubi 2. Rrota 3. Pllaka 4. Buloni

VINI RE: Sigurohuni t'i vendosni rrotat në mënyrë që pllaka të kapet me rrotat.

1. Montojeni aksesorin në tub në mënyrë që vrima e tubit të jetë në një drejtim me vrimën në aksesor. Në fillim shtrëngoni bulonin e shkurtër dhe më pas të gjatin për të fiksuar tubin.

▶ Fig.6: 1. Tubi 2. Buloni (i shkurtër) 3. Buloni (i gjatë)

SHËNIM: Kur shträngoni bulonat, ushtroni 4,0 - 6,0 N.m. si forcë shträngimi.

Montimi i tubit bashkues

⚠KUJDES: Kontrolloni gjithmonë që tubi i aksesorit të jetë i siguruar pas instalimit. Instalimi i gabuar mund të bëjë që aksesori të bjerë nga njësia elektrike dhe të shkaktojë lëndim të personit.

Montojeni tubin bashkues te njësia elektrike.

1. Hiqni kapakun nga fundi i tubit.

▶ Fig.7: 1. Tubi 2. Kapaku

VINI RE: Mos e hidhni kapakun sepse nevojitet për ruajtjen e aksesorit.

1. Rrotullojeni levën drejt aksesorit.

▶ Fig.8: 1. Leva

1. Bashkërenditni kunjin me shenjën e shigjetës në njësinë elektrike. Futeni tubin derisa butoni i lëshimit të kërcejë jashtë.

Sigurohuni që vija e pozicionit në majë të shigjetës në njësinë elektrike, shenja e shigjetës në njësinë elektrike dhe shenja e shigjetës në tub të jenë përballë njëra-tjetrës.

▶ Fig.9: 1. Butoni i lëshimit 2. Shenja e shigjetës në njësinë elektrike 3. Kunji 4. Vija e pozicionit 5. Shenja e shigjetës në tub

1. Lëvizeni levën drejt njësisë elektrike.

▶ Fig.10: 1. Leva

Sigurohuni që sipërfaqja e levës të jetë paralele me tubin.

VINI RE: Mos e shträngoni levën pa pasur të futur tubin e aksesorit. Ndryshe, leva mund ta shträngojë hyrjen e boshtit të transmissionit më shumë se sa duhet dhe mund ta dëmtojë.

Për ta hequr tubin, rrotullojeni levën drejt aksesorit dhe nxirreni tubin ndërsa shtypni për poshtë butonin e lëshimit.

▶ Fig.11: 1. Butoni i lëshimit 2. Leva 3. Tubi

Heqja ose montimi i kapakut të fletës

Lëshoni kapëset e kapakut të fletës duke i tërhequr dhe më pas hapni kapakun e fletës.

▶ Fig.12: 1. Kapësja

Kur e montoni kapakun e fletës te fletët e gërshërëve, sigurohuni që kapaku i fletës të jetë i mbyllur dhe të dy kapëset të jenë të fiksuara mirë.

Instalimi ose heqja e fletëve të gërshërëve

⚠ KUJDES: Gjatë ndërrimit të fletëve të gërshërëve, mbani gjithmonë doreza në mënyrë që duart të mos kenë kontakt të drejtpërdrejtë me fletët.

⚠ KUJDES: Vendosni kapakun e fletëve përpara se të hiqni ose të instaloni fletët e gërshërëve.

VINI RE: Kur zëvendësoni fletët e gërshërëve, mos e fshini grason nga mekanizmi i ndezjes.

1. Vendosini fletët e gërshërëve mbi kapakun e fletës.

▶ Fig.13: 1. Kapaku i fletës

1. Kthejeni boshtin në mënyrë që fleta e sipërme dhe fleta e poshtme të pozicionohen në formë të alternuar.

▶ Fig.14: 1. Boshti

1. Mbyllni kapakun e fletës dhe më pas vendoseni aksesorin përmbys.

2. Hiqni 4 bulonat me çelës fiso hekzagonal dhe hiqni kapakun.

▶ Fig.15: 1. Buloni 2. Kapaku

1. Hiqni fletët e gërshërëve.

▶ Fig.16

1. Rrotulloni mekanizmin e ndezjes me kaçavidën e sheshtë që mekanizimi të vendoset në drejtimin e treguar në figurë.

▶ Fig.17: 1. Mekanizmi i ndezjes

1. Hiqni kapakun e fletës nga fletët e gërshërëve dhe më pas vendosni fletët e reja gërshërësh në kapakun e fletës.

2. Bashkërenditni vrimat e fletës së sipërme dhe të poshtme të gërshërëve siç tregohet në figurë.

▶ Fig.18: 1. Vrima

1. Mbyllni kapakun e fletës dhe më pas futni bulonin e hequr në hapin 4 në vrimën e kapakut të fletës për të rregulluar përkohësisht fletët e gërshërëve.

▶ Fig.19: 1. Buloni

1. Aplikoni një sasi të vogël grasoje në pjesën periferike të mekanizmit të ndezjes.

2. Vendosni fletët e gërshërëve në aksesor.

▶ Fig.20

1. Bashkoni kapakun dhe më pas shtrëngoni 3 bulonat. Hiqni bulonin e futur në kapakun e fletës në hapin 9 dhe më pas shtrëngojeni bulonin.

▶ Fig.21: 1. Buloni 2. Kapaku

VINI RE: Nëse fletët e gërshërëve nuk punojnë siç duhet, fletët nuk po e përdorin mekanizmin ndezës siç duhet. Hiqni fletët dhe instalojini sërish.

VINI RE: Nëse pjesët ndryshe nga fletët e gërshërëve, si p.sh. mekanizmi i ndezjes, janë konsumuar, pyesni pranë Qendrave të autorizuara të shërbimit të Makita për pjesë zëvendësuese ose riparime.

PËRSHKRIMI I PUNËS

⚠KUJDES: Sigurohuni gjithmonë që vegla të jetë e fikur dhe kutia e baterisë të jetë hequr përpara se ta rregulloni apo t'i kontrolloni funksionet e veglës.

Rregullimi i këndit të prerjes

⚠KUJDES: Sigurohuni gjithmonë që vegla të jetë fikur përpara se të rregulloni këndin e prerjes.

Këndi i aksesorit mund të rregullohet duke ndryshuar pozicionin e rrotave. Lironi bulonin në rrota, më pas lëvizni rrotat në pozicionin e dëshiruar dhe më pas shtrëngojeni mirë bulonin për të fiksuar rrotat.

▶ Fig.22: 1. Rrota

VINI RE: Sigurohuni që pllaka në tub të jetë e kapur me rrotat.

PËRDORIMI

⚠️PARALAJMËRIM: Ndiqni paralajmërimet dhe masat paraprake në kapitullin “PARALAJMËRIME SIGURIE” dhe në manualin e përdorimit të njësisë elektrike.

Përdorimi i veglës

⚠️PARALAJMËRIM: Mbajini duart larg fletëve të gërshërëve.

⚠️PARALAJMËRIM: Bëni kujdes maksimal për të ruajtur kontrollin e veglës gjatë gjithë kohës. Mos lejoni që vegla të afrohet drejt jush ose ndokujt në afërsi të ambientit të punës. Humbja e kontrollit të veglës mund të shkaktojë lëndime serioze për personat në afërsi dhe përdoruesin.

⚠PARALAJMËRIM: Përpara se të nisni prerjen, hiqni gurët dhe shkopinjtë nga zona e prerjes.

▶ Fig.23

AKUJDES: Shmangni përdorimin e veglës në mot shumë të nxehtë sa më shumë që të jetë e mundur. Tregoni kujdes për gjendjen tuaj fizike gjatë përdorimit të veglës.

⚠KUJDES: Bëni kujdes të mos prekni aksidentalisht ndonjë gardh metalik ose objekte të tjera të forta gjatë prerjes. Fletët e gërshërëve do të thyhen dhe mund të shkaktojnë lëndim.

⚠KUJDES: Āshtë shumë e rrezikshme të zgjateni me veglën, veçanërisht nga një shkallë. Mos punoni ndërsa qëndroni në këmbë mbi ndonjë vend i lëvizshëm ose të paqëndrueshëm.

VINI RE: Mos pritni pemë të thata ose objekte të ngjashme të forta. Duke vepruar kështu mund të dëmtoni veglën.

VINI RE: Mos e përdorni veglën në mënyrë të tillë që të bëjë që motori të ndalojë ose të rrotullohet jashtëzakonisht ngadalë.

VINI RE: Mos provoni të prisni degë të trasha.

VINI RE: Mos lejoni që fletët e gërshërëve të prekin tokën gjatë punës. Fletët humbasin mprehtësinë, duke shkaktuar performancë të dobët.

VINI RE: Mos prisni barin e lagur ose gjethet e lagura të pemëve të vogla.

Mbajeni veglën me të dyja duart duke mbajtur dorezën e përparme dhe mbajtësen e pasme të njësisë elektrike.

▶ Fig.24: 1. Doreza e përparme 2. Mbajtësja e pasme

Me rrotat në kontakt me tokën, tërhiqni këmbëzën e çelësit ndërsa shtypni levën e zhbllokimit dhe më pas lëvizeni veglën përpara.

▶ Fig.25

Lëvizeni veglën përgjatë buzëve të rrugës, gardheve ose pemëve kur prisni përreth tyre. Kini kujdes që fletët të mos bien në kontakt me to.

MIRËMBAJTJA

⚠️PARALAJMËRIM: Përpara inspektimit apo mirëmbajtjes së pajisjes, fikni motorin dhe hiqni kutinë e baterisë. Përndryshe makineria mund të ndizet pa dashje duke shkaktuar lëndim të rëndë.

⚠️PARALAJMËRIM: Kur inspektoni ose kryeni mirëmbajtjen e pajisjes, gjithmonë uleni poshtë atë. Montimi ose rregullimi i pajisjes në pozicion vertikal mund të rezultojë në lëndime të rënda.

⚠️PARALAJMËRIM: Ndiqni paralajmërimet dhe masat paraprake në kapitullin “PARALAJMËRIME SIGURIE” dhe në manualin e përdorimit të njësisë elektrike.

⚠ KUJDES: Vini gjithmonë doreza kur kryeni inspektimin ose mirëmbajtjen.

VINI RE: Mos përdorni kurrë benzinë, benzinë pastrimi, hollues, alkool dhe të ngjashme. Mund të shkaktoni çngjyrosje, deformime ose krisje.

Për të ruajtur SIGURINË dhe QËNDRUESHMËRINË, riparimet dhe çdo mirëmbajtje apo rregullim tjetër duhen kryer nga qendrat e autorizuara të shërbimit ose të shërbimit të fabrikës të Makita-s, duke përdorur gjithnjë pjesë këmbimi të Makita-s.

Pastrimi i veglës

Pastrojeni veglën duke e fshirë tallashin me një leckë të thatë ose me një të njomur me ujë me sapun dhe të shtrydhur.

VINI RE: Mos përdorni kurrë benzinë, benzinë pastrimi, hollues, alkool dhe të ngjashme. Mund të shkaktoni çngjyrosje, deformime ose krisje.

Mirëmbajtja e fletës së gërshërëve

Përpara përdorimit ose një herë në ore gjatë përdorimit, aplikoni te fletët e gërshërëve vaj me viskozitet të ulët (vaj makinerie ose vaj lubrifikues të llojit me sprucim).

▶ Fig.26

Pas përdorimit, hiqni tallashin nga të dyja anët e fletëve të gërshërëve me furçë me tela, fshijeni me një leckë dhe më pas aplikoni te fletët e gërshërëve vaj me viskozitet të ulët (vaj makinerie ose vaj lubrifikues të llojit me sprucim).

▶ Fig.27

VINI RE: Mos i lani fletët e gërshërëve me ujë. Duke vepruar kështu mund të shkaktohet ndryshkje ose dëmtim i veglës.

VINI RE: Papastërtitë dhe gërryerja shkaktojnë fërkim të tepërt të fletës dhe shkurtojnë kohën e funksionimit për çdo karikim baterie.

Magazinimi

Vendosni kapakun e fletëve në fletët e gërshërëve në mënyrë që fletët të mos jenë të ekspozuara. Ruajeni veglën larg fëmijëve. Ruajeni veglën në vende që nuk janë të ekspozuara ndaj lagështirës dhe shiut. Kur e magazinoni aksesorin veçmas njësisë elektrike, vendosni kapakun në fund të tubit.

▶ Fig.28

Lubrifikimi i pjesëve lëvizëse

VINI RE: Ndiqni udhëzimin për shpeshtësinë dhe sasinë e grasos që aplikohet. Ndryshe, lubrifikimi i papërshtatshëm mund të dëmtojë pjesët lëvizëse.

Aksi i transmissionit:

Aplikoni graso (graso Makita N No.2 ose ekuivalent të saj) çdo 30 orë pune.

▶ Fig.29

SHËNIM: Grasoja originale Makita mund të blihet nga shitësi juaj lokal i Makita.

Lubrifikimi me graso

Intervali i lubrifikimit: Çdo 50 orë pune

1. Hiqni fletët e gërshërëve nga aksesori.
2. Vendosni graso në periferinë e brendshme të vrimave në fletët e gërshërëve (përafërsisht 1,5 g si udhëzues).

▶ Fig.30: 1. Vrima

1. Instaloni fletët e gërshërëve në aksesor.

Konsumimi i fletëve të gërshërëve

VINI RE: Nëse fletët e gërshërëve janë të deformuara shumë nga konsumimi, ndërroni fletët e gërshërëve me të reja.

1. Instaloni kutinë e baterisë në vegël.
2. Ndizni dhe nisni veglën në mënyrë që fleta e sipërme dhe fleta e poshtme të pozicionohen në formë të alternuar.
   ▶ Fig.31
3. Fikeni veglën dhe hiqni kutinë e baterisë nga vegla.
4. Vendoseni këndin e limës në 45° dhe lëmoni fletën e sipërme nga 3 drejtime me limë.
   ▶ Fig.32: (1) Lima (2) 45°

⚠ KUJDES: Përpara lëmimit të fletëve të gërshërëve, sigurohuni që vegla të jetë e fikur dhe kutia e baterisë të jetë hequr nga vegla.

1. Vendoseni veglën me kokë poshtë, më pas hiqni ciflat nga fletët e gërshërëve me gurin e lëmimit.
   ▶ Fig.33: 1. Guri i lëmimit
2. Vendoseni këndin e limës në 45° dhe lëmoni fletën e poshtme nga 3 drejtime me limë.
3. Kthejeni veglën në pozicionin normal, më pas hiqni ciflat nga fletët e gërshërëve me gurin e lëmimit.

NDREQJA E DEFEKTEVE

Përpara se të kërkoni riparime bëni inspektimet tuaja. Nëse zbuloni ndonjë problem që nuk shpjegohet në manual, mos u mundoni të çmontoni veglën. Por për riparime drejtojuni Qendrave të Autorizuara të Shërbimit Makita, duke përdorur gjithmonë pjesë zëvendësuese Makita.

Gjendja anormale Shkaku i mundshëm (keqfunksionimi) Zgjidhja
Motori nuk ndizet.	-	Referojuni manualit të përdorimit të njësisë elektrike.
Motori ndalon shpejt. - Referojuni manualit të përdorimit të njësisë		elektrike.
Shpejtësia e motorit nuk rritet. - Referojuni manualit të përdorimit të njësisë		elektrike.
Fletët e gërshërëve nuk lëvizin:⇒ ndalojeni menjëherë makinerinë!	Kanë ngecur objekte të huaja mes fletëve të gërshërëve.	Fikeni veglën dhe hiqni kutinë e baterisë, më pas hiqni objektet e huaja duke përdorur vegla të tilla si pincat.
	Sistemi i lëvizjes nuk funksionon mirë.	Kërkojini qendrës lokale të autorizuar të shërbimit që ta riparojë.
Dridhje jonormale:⇒ ndalojeni menjëherë makinerinë!	Fletët e gërshërëve janë thyer, përthyer ose konsumuar.	Zëvendësoni fletët e gërshërës.
	Sistemi i lëvizjes nuk funksionon mirë.	Kërkojini qendrës lokale të autorizuar të shërbimit që ta riparojë.
Fletët e gërshërëve dhe motori nuk ndalojnë:⇒ Hiqni menjëherë baterinë!	Keqfunksionim elektrik. Hiqni baterinë	dhe kërkojini qendrës lokale të autorizuar të shërbimit që ta riparojë.

AKSESORË OPSIONALË

⚠KUJDES: Këta aksesorë ose shtojca rekomandohen për përdorim me makinerinë Makita të përcaktuar në këtë manual. Përdorimi i aksesorëve apo i shtojcave të tjera mund të përbëjë rrezik lëndimi ndaj njerëzve. Aksesorët ose shtojcat përdorini vetëm për qëllimin e tyre të përcaktuar.

Nëse keni nevojë për më shumë të dhëna në lidhje me aksesorët, pyesni qendrën vendore të shërbimit të Makita-s.

• Grupi i fletëve të gërshërëve
• Bateri dhe ngarkues original Makita

SHËNIM: Disa artikuj të listës mund të përfshihen në paketën e produktit si aksesorë standardë. Ato mund të ndryshojnë nga njëri shtet në tjetrin.

СПЕЦИФИКАЦИИ
