Marke	Makita
Modell	EN424MP
Produkttyp	Mähkopf (Zubehör für Multifunktionswerkzeug)
Schnittbreite	330 mm
Abmessungen (L x B x H)	820 mm x 350 mm x 191 mm
Nettogewicht	2,3 kg
Stromversorgung	Akku (über kompatibles Motorgerät)
Kompatible Motorgeräte	DUX60, DUX18, UX01G
Verwendungszweck	Schneiden von Gras und Unkraut am Boden
Klingentyp	Schermesser (oberes und unteres)
Neigungswinkelverstellung	Ja, durch Radposition
Garantierter Schallleistungspegel	Gemäß Richtlinie 2000/14/EG
Erforderliche Schutzausrüstung	Helm, Schutzbrille, Gehörschutz-Kopfband, Handschuhe, robuste Stiefel
Sicherheitsabstand	15 m von Zuschauern und Tieren
Klingenwartung	Öl mit niedriger Viskosität vor Gebrauch und nach Reinigung
Schmierung Motorachse	Makita-Fett Nr. 2 oder gleichwertig alle 30 h
Fettschmierung (Klingen)	Alle 50 h, etwa 1,5 g pro Öffnung
Aufbewahrung	Klingenschutz an Ort, trockener Ort, außerhalb der Reichweite von Kindern
Ersatzteile erhältlich	Schermesser-Set, Makita-Akku und -Ladegerät
Reparierbarkeit	Autorisierter Makita-Kundendienst

Häufig gestellte Fragen - EN424MP MAKITA

Welche Motorgeräte sind mit dem EN424MP kompatibel?

Das Zubehör ist für die Makita-Akku-Multifunktionsgeräte DUX60, DUX18 und UX01G zugelassen. Niemals mit einem nicht zugelassenen Gerät verwenden.

Wie stelle ich den Neigungswinkel ein?

Lockern Sie die Schraube an den Rädern, bewegen Sie die Räder in die gewünschte Position, dann ziehen Sie die Schraube fest an. Stellen Sie sicher, dass die Platte am Rohr mit den Rädern einrastet.

Welche regelmäßige Wartung ist für die Schermesser erforderlich?

Vor Gebrauch und stündlich niedrigviskoses Öl (Maschinenöl oder Sprühschmiermittel) auftragen. Nach Gebrauch die Klingen mit einer Drahtbürste bürsten, abwischen und erneut ölen.

Wie ersetze ich die Schermesser?

Tragen Sie immer Handschuhe und befestigen Sie den Klingenschutz. Entfernen Sie 4 Schrauben, nehmen Sie die Abdeckung ab, dann die Klingen. Drehen Sie die Kurbel in die richtige Richtung, setzen Sie die neuen Klingen ein, richten Sie die Löcher aus, setzen Sie die Abdeckung wieder auf und ziehen Sie die Schrauben mit einem Drehmoment von 4,0-6,0 N·m fest.

Was tun, wenn sich die Schermesser nicht bewegen?

Stoppen Sie die Maschine sofort. Fremdkörper können zwischen den Klingen eingeklemmt sein. Schalten Sie das Werkzeug aus, entfernen Sie den Akku, dann entfernen Sie die Fremdkörper mit einer Zange. Wenn der Mechanismus defekt ist, wenden Sie sich an ein autorisiertes Service-Center.

Welcher Sicherheitsabstand ist einzuhalten?

Halten Sie Zuschauer und Tiere mindestens 15 Meter vom laufenden Werkzeug fern. Stoppen Sie das Werkzeug, wenn jemand näher kommt.

Kann ich den EN424MP zum Schneiden von dicken Ästen verwenden?

Nein, dieses Zubehör ist nur zum Schneiden von Gras und Unkraut am Boden konzipiert. Versuchen Sie nicht, tote Bäume, dicke Äste oder harte Gegenstände zu schneiden, da dies das Werkzeug beschädigen könnte.

Wie lagere ich das Zubehör, wenn es nicht verwendet wird?

Befestigen Sie den Klingenschutz an den Klingen, um sie zu schützen. Wenn Sie das Zubehör getrennt vom Motorgerät aufbewahren, setzen Sie die Kappe auf das Rohrende. Lagern Sie es an einem trockenen Ort, außerhalb der Reichweite von Kindern.

Welche Schutzausrüstung ist erforderlich?

Tragen Sie immer einen Sicherheitshelm, eine Schutzbrille, ein Gehörschutz-Kopfband, Schutzhandschuhe und robuste Stiefel mit rutschfesten Sohlen.

Wo kann ich den EN424MP reparieren lassen?

Alle Reparaturen, Wartungsarbeiten und Einstellungen müssen von einem autorisierten Makita-Kundendienst mit Makita-Ersatzteilen durchgeführt werden. Versuchen Sie nicht, das Werkzeug selbst zu zerlegen.

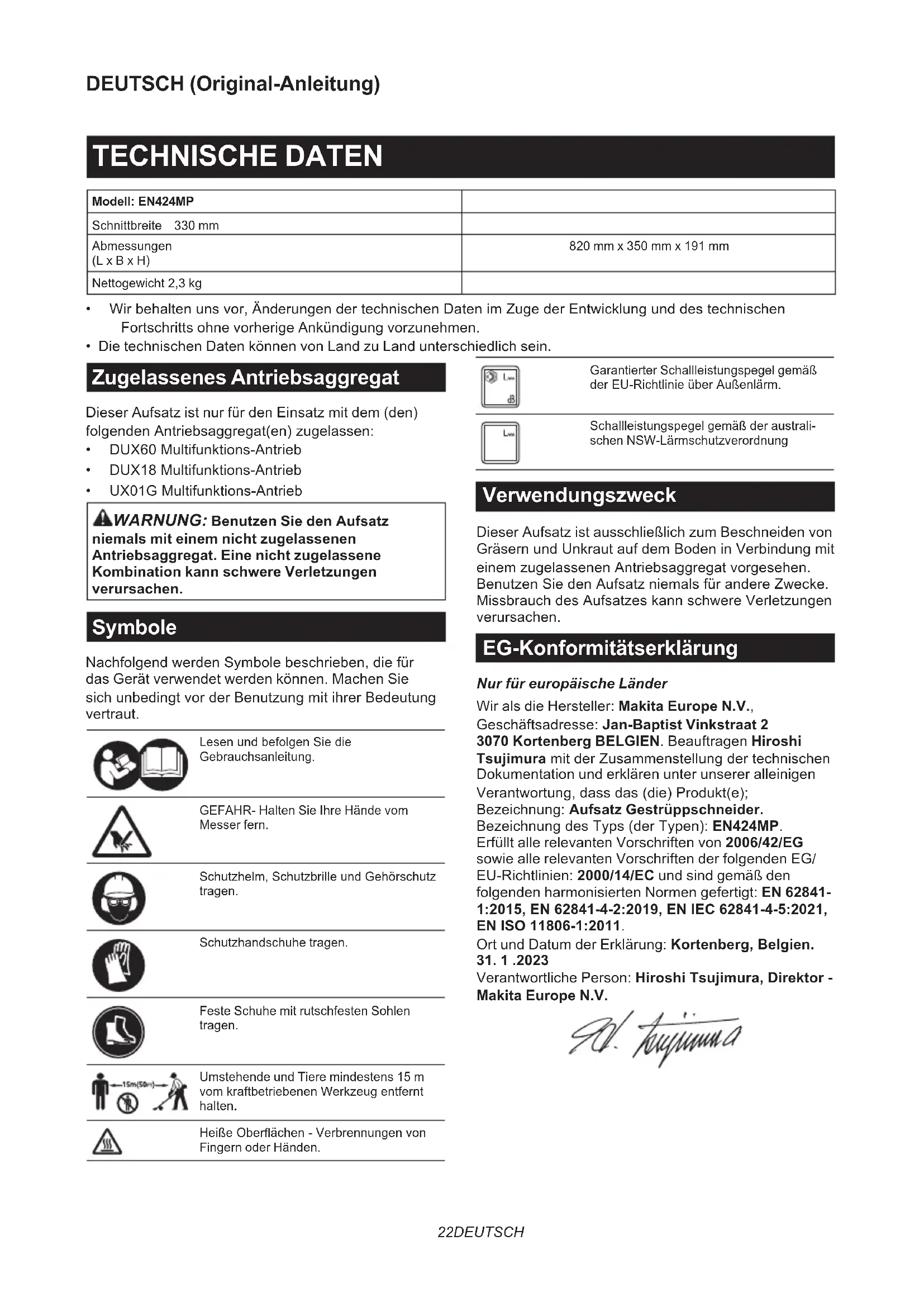

BEDIENUNGSANLEITUNG EN424MP MAKITA

Modell: EN424MP
Schnittbreite 330 mm
Abmessungen (L x B x H)	820 mm x 350 mm x 191 mm
Nettogewicht 2,3 kg

• Wir behalten uns vor, Änderungen der technischen Daten im Zuge der Entwicklung und des technischen Fortschritts ohne vorherige Ankündigung vorzunehmen.
  • Die technischen Daten können von Land zu Land unterschiedlich sein.

Zugelassenes Antriebsaggregat

Dieser Aufsatz ist nur für den Einsatz mit dem (den) folgenden Antriebsaggregat(en) zugelassen:

• DUX60 Multifunktions-Antrieb
• DUX18 Multifunktions-Antrieb
• UX01G Multifunktions-Antrieb

⚠️WARNUNG: Benutzen Sie den Aufsatz niemals mit einem nicht zugelassenen Antriebsaggregat. Eine nicht zugelassene Kombination kann schwere Verletzungen verursachen.

Symbole

Nachfolgend werden Symbole beschrieben, die für das Gerät verwendet werden können. Machen Sie sich unbedingt vor der Benutzung mit ihrer Bedeutung vertraut.

Lesen und befolgen Sie die Gebrauchsanleitung.

GEFAHR- Halten Sie Ihre Hände vom Messer fern.

Schutzhelm, Schutzbrille und Gehörschutz tragen.

Schutzhandschuhe tragen.

Feste Schuhe mit rutschfesten Sohlen tragen.

Umstehende und Tiere mindestens 15 m vom kraftbetriebenen Werkzeug entfernt halten.

Heiße Oberflächen - Verbrennungen von Fingern oder Händen.

Garantierter Schallleistungspegel gemäß der EU-Richtlinie über Außenlärm.

Schallleistungspegel gemäß der australischen NSW-Lärmschutzverordnung

Verwendungszweck

Dieser Aufsatz ist ausschließlich zum Beschneiden von Gräsern und Unkraut auf dem Boden in Verbindung mit einem zugelassenen Antriebsaggregat vorgesehen. Benutzen Sie den Aufsatz niemals für andere Zwecke. Missbrauch des Aufsatzes kann schwere Verletzungen verursachen.

EG-Konformitätserklärung

Nur für europäische Länder

Wir als die Hersteller: Makita Europe N.V., Geschäftsadresse: Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIEN. Beauftragen Hiroshi Tsujimura mit der Zusammenstellung der technischen Dokumentation und erklären unter unserer alleinigen Verantwortung, dass das (die) Produkt(e); Bezeichnung: Aufsatz Gestrüppschneider. Bezeichnung des Typs (der Typen): EN424MP. Erfüllt alle relevanten Vorschriften von 2006/42/EG sowie alle relevanten Vorschriften der folgenden EG/ EU-Richtlinien: 2000/14/EC und sind gemäß den folgenden harmonisierten Normen gefertigt: EN 62841- 1:2015, EN 62841-4-2:2019, EN IEC 62841-4-5:2021, EN ISO 11806-1:2011. Ort und Datum der Erklärung: Kortenberg, Belgien. 31. 1 .2023 Verantwortliche Person: Hiroshi Tsujimura, Direktor - Makita Europe N.V.

9d. hyuunna

SICHERHEITSWARNUNGEN

Sicherheitswarnungen für Akku-Grasschere

1. Vermeiden Sie die Benutzung der Grasschere bei schlechten Witterungsverhältnissen, besonders bei Blitzschlaggefahr. Dadurch wird die Gefahr, von einem Blitz getroffen zu werden, verringert.
2. Halten Sie alle Netzkabel und Kabel vom Schneidbereich fern. Netzkabel oder Kabel können verborgen sein und versehentlich durch das Messer abgeschnitten werden.
3. Tragen Sie einen Gehörschutz. Angemessene Schutzausrüstung verringert das Risiko von Gehörverlust.
4. Halten Sie die Grasschere nur an den isolierten Grifflächen, weil die Gefahr besteht, dass das Messer verborgene Kabel kontaktiert. Wenn die Messer ein Strom führendes Kabel kontaktieren, können die freiliegenden Metallteile der Grasschere ebenfalls Strom führend werden, so dass der Bediener einen elektrischen Schlag erleiden kann.
5. Halten Sie alle Körperteile vom Messer fern. Versuchen Sie nicht, abgeschnittenes Material zu entfernen oder zu schneidendes Material zu halten, während die Messer sich bewegen. Die Messer bewegen sich nach dem Ausschalten des Schalters noch weiter. Ein Augenblick der Unachtsamkeit während der Benutzung der Grasschere kann zu schweren Personenschäden führen.
6. Vergewissern Sie sich vor dem Beseitigen von eingeklemmtem Material oder dem Warten der Grasschere, dass der Ein-Aus-Schalter ausgeschaltet ist und der Akku abgenommen oder abgetrennt ist. Unerwartete Betätigung der Grasschere beim Beseitigen von eingeklemmtem Material oder Warten kann zu schweren Personenschäden führen.
7. Tragen Sie die Grasschere bei still stehendem Messer am Handgriff, und achten Sie darauf, den Ein-Aus-Schalter nicht zu betätigen. Sachgemäßes Tragen der Grasschere verringert die Gefahr von versehentlichem Starten und daraus resultierenden Personenschäden durch die Messer.
8. Verwenden Sie beim Transportieren oder Lagern der Grasschere immer die Messerabdeckung. Sachgemäße Handhabung der Grasschere verringert die Gefahr von Personenschäden durch die Messer.

Zusätzliche Sicherheitsanweisungen

Allgemeine Anweisungen

1. Zur Gewährleistung der korrekten Bedienung muss der Benutzer diese Betriebsanleitung durchlesen, um sich mit der Handhabung des Gerätes vertraut zu machen. Unzureichend informierte Benutzer können sich und andere Personen durch unsachgemäßen Gebrauch gefährden.

2. Lassen Sie niemals zu, dass Kinder, Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Kenntnissen, oder Personen, die nicht mit diesen Anweisungen vertraut sind, das Werkzeug benutzen. Örtliche Vorschriften können das Alter der Bedienungsperson einschränken.

3. Benutzen Sie das Gerät mit äußerster Sorgfalt und Aufmerksamkeit.

4. Betreiben Sie das Gerät nur, wenn Sie sich in guter körperlicher Verfassung befinden. Führen Sie alle Arbeiten ruhig und sorgfältig durch. Lassen Sie gesunden Menschenverstand walten, und denken Sie daran, dass der Bediener oder Benutzer verantwortlich für Verletzungen oder Sachschäden ist, die an Personen oder ihrem Eigentum entstehen.

5. Betreiben Sie die Maschine keinesfalls, während sich Personen, besonders Kinder, oder Haustiere in der Nähe aufhalten.

6. Falls das Gerät irgendwelche Probleme oder anormale Zeichen zeigt, ist der Motor unverzüglich auszuschalten.

7. Schalten Sie den Motor aus, und nehmen Sie den Akku ab, wenn Sie das Gerät ablegen oder unbeaufsichtigt lassen, und legen Sie das Gerät an einen sicheren Ort, um die Gefährdung von Personen oder Beschädigung des Gerätes zu verhüten.

8. Vermeiden Sie die Benutzung der Maschine bei schlechten Witterungsverhältnissen, besonders bei Blitzschlaggefahr.

Persönliche Schutzausrüstung

1. Tragen Sie während der Benutzung der Maschine stets einen Augenschutz und robuste Schuhe.

2. Tragen Sie immer kräftiges Schuhwerk und lange Hosen während der Benutzung der Maschine.

Starten des Gerätes

1. Vergewissern Sie sich, dass sich keine Kinder oder andere Personen in der Nähe aufhalten, und achten Sie auch auf Tiere im Arbeitsbereich. Brechen Sie anderenfalls die Benutzung des Gerätes ab.

2. Halten Sie Umstehende oder Tiere während der Arbeit mindestens 15 m vom Werkzeug entfernt. Halten Sie das Werkzeug an, sobald jemand sich nähert.

3. Prüfen Sie vor der Benutzung immer, ob das Gerät betriebssicher ist. Überprüfen Sie die Sicherheit des Schneidwerkzeugs und der Schutzhaube, und prüfen Sie den Auslöseschalter/Hebel auf Leichtgängigkeit und einwandfreie Funktion. Vergewissern Sie sich, dass die Handgriffe sauber und trocken sind, und überprüfen Sie die Start/Stopp-Funktion.

4. Überprüfen Sie das Gerät vor der Weiterbenutzung auf beschädigte Teile. Beschädigte Schutzvorrichtungen und Teile sind sorgfältig auf ihre Betriebsfähigkeit und Funktionstüchtigkeit hin zu überprüfen. Überprüfen Sie das Werkzeug auf Ausrichtung und Klemmen beweglicher Teile, Bruchstellen, Befestigungszustand und sonstige Mängel von Teilen, die ihren Betrieb beeinträchtigen können. Beschädigte Schutzvorrichtungen oder Teile sollten von einem autorisierten Kundendienstzentrum ordnungsgemäß repariert oder ausgewechselt werden, wenn nicht anders in dieser Anleitung angegeben.

5. Schalten Sie den Motor nur ein, wenn Hände und Füße ausreichenden Abstand vom Schneidwerkzeug haben.
6. Vergewissern Sie sich vor dem Starten, dass das Schneidwerkzeug keinen Kontakt mit irgendwelchen Objekten hat.
7. Halten Sie das Werkzeug während der Benutzung mit festem Griff.
8. Vermeiden Sie unbeabsichtigtes Einschalten. Tragen Sie das Werkzeug nicht bei angebrachtem Akku und mit dem Finger am Schalter. Vergewissern Sie sich beim Anbringen des Akkus, dass der Schalter ausgeschaltet ist.
9. Untersuchen Sie den Arbeitsbereich vor Arbeitsbeginn auf Drahtzäune, Steine oder andere feste Objekte. Diese können eine Beschädigung der Messer verursachen.
10. Überprüfen Sie die Hecken und Büsche auf Fremdkörper, wie z. B. Drahtzäune oder verborgene Kabel, bevor Sie das Werkzeug betreiben.

Betriebsmethode

1. Benutzen Sie das Gerät nur bei guten Licht- und Sichtverhältnissen. Achten Sie während der kalten Jahreszeit auf schlüpf-rige oder nasse Bereiche, Eis und Schnee (Rutschgefahr). Achten Sie auf Hängen immer auf sicheren Stand, und unterlassen Sie schnelles Laufen mit dem Gerät.
2. Hüten Sie sich vor Fuß- und Handverletzungen durch das Schneidwerkzeug.
3. Betreiben Sie das Gerät niemals auf einer Leiter stehend.
4. Klettern Sie niemals auf Bäume, um Schneidarbeiten mit dem Gerät auszuführen.
5. Arbeiten Sie niemals auf instabilen Flächen.
6. Entfernen Sie Sand, Steine, Nägel usw. aus dem Arbeitsbereich. Fremdkörper können das Schneidwerkzeug beschädigen und gefährliche Rückschläge verursachen.
7. Sollte das Schneidwerkzeug Steine oder andere harte Gegenstände treffen, schalten Sie sofort den Motor aus, und überprüfen Sie das Schneidwerkzeug.
8. Überprüfen Sie das Schneidwerkzeug in kurzen regelmäßigen Zeitabständen auf Beschädigung (Überprüfung auf Haarrisse durch Klopftest).

9. Vergewissern Sie sich vor Beginn der Schneidarbeit, dass das Schneidwerkzeug die volle Arbeitsdrehzahl erreicht hat.

10. Das Schneidwerkzeug muss mit einer geeigneten Schutzhaube ausgestattet sein. Betreiben Sie das Gerät niemals mit beschädigten oder fehlenden Schutzhauben!

11. Alle mit dem Gerät gelieferten Schutzteile und Schutzhauben müssen während des Betriebs benutzt werden.
12. Nehmen Sie immer den Akku vom Gerät ab:

— wann immer Sie das Gerät unbeaufsichtigt lassen;

— bevor Sie eine Blockierung beseitigen;
— bevor Sie das Gerät überprüfen, reinigen oder daran arbeiten;
— nachdem ein Fremdkörper berührt wurde;
— wann immer das Gerät ungewöhnlich zu vibrieren beginnt.

1. Achten Sie stets darauf, dass die Belüftungsöffnungen frei von Unrat sind.

2. Die Schneidelemente laufen nach dem Ausschalten des Motors noch weiter.

3. Falls die Messer stehen bleiben, weil sich Fremdkörper während des Betriebs zwischen den Messern verfangen haben, schalten Sie das Werkzeug aus, nehmen Sie den Akku ab, und beseitigen Sie dann die Fremdkörper mithilfe von Werkzeugen, wie z. B. einer Zange. Beseitigen der Fremdkörper von Hand kann zu einer Verletzung führen, da sich die Messer als Reaktion auf die Beseitigung der Fremdkörper bewegen können.
4. Achten Sie beim Anbringen oder Abnehmen der Messerabdeckung darauf, dass Sie sich nicht die Hände verletzen.

Schneidwerkzeuge Verwenden Sie nur das korrekte Schneidwerkzeug für die anstehende Arbeit.

Wartungsanweisungen

1. Überprüfen Sie immer den Zustand des Gerätes, insbesondere des Schneidwerkzeugs und der Schutzvorrichtungen, bevor Sie mit der Arbeit beginnen.
2. Schalten Sie den Motor aus, und nehmen Sie den Akku ab, bevor Sie Wartungsarbeiten ausführen, Schneidwerkzeuge auswechseln oder das Gerät oder das Schneidwerkzeug reinigen.
3. Wenn das Werkzeug nicht in Gebrauch ist, bringen Sie die Messerabdeckung am Werkzeug an, und lagern Sie das Werkzeug in einem Innenraum an einem trockenen und hohen verriegelten Ort außerhalb der Reichweite von Kindern.

DIESE ANWEISUNGEN AUFBEWAHREN.

⚠️WARNUNG: Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (durch wiederholten Gebrauch erworben) von der strikten Einhaltung der Sicherheitsregeln für das vorliegende Produkt abhalten. MISSBRAUCH oder Missachtung der Sicherheitsvorschriften in dieser Anleitung können schwere Verletzungen verursachen.

BEZEICHNUNG DER TEILE

▶ Abb.1: 1. Messerabdeckung 2. Kappe 3. Schermesser 4. Rad

MONTAGE

⚠️WARNUNG: Bevor Sie das Gerät zusammenbauen oder einstellen, stellen Sie den Motor ab, und entfernen Sie den Akku. Anderenfalls kann die Maschine ungewollt starten und Verletzungen verursachen.
⚠️WARNUNG: Legen Sie das Gerät zum Zusammenbauen oder Einstellen immer hin. Wird das Gerät in aufrechter Stellung zusammengebaut oder eingestellt, kann es zu schweren Verletzungen kommen.
⚠️WARNUNG: Befolgen Sie die Warnungen und Vorsichtsmaßregeln im Kapitel „SICHERHEITSWARNUNGEN“ und in der Gebrauchsanleitung des Antriebsaggregats.

Montieren des Aufsatzes

1. Entfernen Sie die Kappe von einem Ende des Rohrs auf der Seite mit der Platte.
   ▶ Abb.2: 1. Kappe 2. Platte
2. Lösen Sie die Schraube der Räder mit dem Inbusschlüssel.
   ▶ Abb.3: 1. Inbusschlüssel
3. Richten Sie die Platte auf dem Rohr auf die Nut in den Rädern aus, und bringen Sie dann die Räder am Rohr an, wie in der Abbildung gezeigt. Ziehen Sie die Schraube zur Befestigung der Räder sicher an.
   ▶ Abb.4: 1. Rohr 2. Rad 3. Platte 4. Schraube

ANMERKUNG: Achten Sie darauf, die Räder so anzubringen, dass die Platte in die Räder eingreift.

1. Entfernen Sie die Kappe vom Aufsatz.
   ▶ Abb.5: 1. Kappe
2. Bringen Sie den Aufsatz so am Rohr an, dass die Bohrung des Rohrs mit der Bohrung des Aufsatzes übereinstimmt. Ziehen Sie zuerst die kurze Schraube sicher an, und ziehen Sie dann die lange Schraube an, um das Rohr zu befestigen.
   ▶ Abb.6: 1. Rohr 2. Schraube (kurz) 3. Schraube (lang)

HINWEIS: Wenden Sie zum Anziehen der Schrauben ein Anzugsmoment von 4,0 - 6,0 N•m an.

Montieren des Zubehörrohrs

⚠ VORSICHT: Prüfen Sie nach der Installation stets nach, ob das Zubehörrohr gesichert ist. Falsche Installation kann dazu führen, dass sich der Aufsatz vom Antriebsaggregat löst und Personenschäden verursacht.

Montieren Sie das Zubehörrohr am Antriebsaggregat.

1. Entfernen Sie die Kappe vom Ende des Rohrs.
   ▶ Abb.7: 1. Rohr 2. Kappe

ANMERKUNG: Werfen Sie die Kappe nicht weg, da sie für die Lagerung des Aufsatzes notwendig ist.

1. Schwenken Sie den Hebel in Richtung des Aufsatzes.
   ▶ Abb.8: 1. Hebel
2. Richten Sie den Stift auf die Pfeilmarkierung am Antriebsaggregat aus. Führen Sie das Rohr ein, bis der Entriegelungsknopf hoch springt.

Vergewissern Sie sich, dass sich die Positionslinie an der Spitze der Pfeilmarkierung am Antriebsaggregat befindet, und dass die Pfeilmarkierung am Antriebsaggregat und die Pfeilmarkierung am Rohr einander zugewandt sind.

▶ Abb.9: 1. Entriegelungsknopf 2. Pfeilmarkierung am Antriebsaggregat 3. Stift 4. Positionslinie 5. Pfeilmarkierung am Rohr

1. Schwenken Sie den Hebel in Richtung des Antriebsaggregats.

▶ Abb.10: 1. Hebel

Vergewissern Sie sich, dass die Oberfläche des Hebels parallel zum Rohr ist.

ANMERKUNG: Ziehen Sie den Hebel nicht an, ohne dass das Zubehörrohr eingeführt ist. Anderenfalls kann der Hebel den Eingang der Antriebswelle zu sehr verengen und ihn beschädigen.

Zum Entfernen des Rohrs schwenken Sie den Hebel in Richtung des Aufsatzes, und ziehen Sie das Rohr heraus, während Sie den Entriegelungsknopf niederdrücken.

▶ Abb.11: 1. Entriegelungsknopf 2. Hebel 3. Rohr

Abnehmen und Anbringen der Messerabdeckung

Lösen Sie die Klinken der Messerabdeckung durch Ziehen, und öffnen Sie dann die Messerabdeckung.

▶ Abb.12: 1. Klinke

Achten Sie beim Anbringen der Messerabdeckung an den Schermessern darauf, dass die Messerabdeckung geschlossen ist und beide Klinken sicher befestigt sind.

Montieren oder Demontieren der Schermesser

AVORSICHT: Tragen Sie beim Austauschen der Schermesser immer Handschuhe, damit Ihre Hände nicht in direkten Kontakt mit den Messern kommen.

⚠ VORSICHT: Bringen Sie die Messerabdeckung an, bevor Sie die Schermesser demontieren oder montieren.

ANMERKUNG: Wischen Sie beim Auswechseln der Schermesser kein Schmierfett von der Kurbel ab.

1. Setzen Sie die Schermesser auf die Messerabdeckung.

▶ Abb.13: 1. Messerabdeckung

1. Drehen Sie die Welle, so dass jeweils ein Obermesser und ein Untermesser abwechselnd positioniert sind.

▶ Abb.14: 1. Welle

1. Schließen Sie die Messerabdeckung, und stellen Sie dann den Aufsatz auf den Kopf.

2. Entfernen Sie 4 Schrauben mit dem Inbusschlüssel, und nehmen Sie die Abdeckung ab.

▶ Abb.15: 1. Schraube 2. Abdeckung

1. Entfernen Sie die Schermesser.

▶ Abb.16

1. Drehen Sie die Kurbel mit dem Schlitzschraubendreher so, dass die Kurbel in der in der Abbildung gezeigten Richtung positioniert ist.

▶ Abb.17: 1. Kurbel

1. Entfernen Sie die Messerabdeckung von den Schermessern, und setzen Sie die neuen Schermesser auf die Messerabdeckung.

2. Richten Sie die Löcher des oberen Schermessers und des unteren Schermessers wie in der Abbildung gezeigt aus.

▶ Abb.18: 1. Loch

1. Schließen Sie die Messerabdeckung, und führen Sie dann die in Schritt 4 entfernte Schraube in das Loch der Messerabdeckung ein, um die Schermesser vorübergehend zu befestigen.

▶ Abb.19: 1. Schraube

1. Tragen Sie ein wenig Schmierfett auf den Rand der Kurbel auf.

2. Bringen Sie die Schermesser am Aufsatz an.

▶ Abb.20

1. Bringen Sie die Abdeckung an, und ziehen Sie dann 3 Schrauben fest. Entfernen Sie die in Schritt 9 in die Messerabdeckung eingeführte Schraube, und ziehen Sie die Schraube dann an.

▶ Abb.21: 1. Schraube 2. Abdeckung

ANMERKUNG: Falls die Schermesser nicht ordnungsgemäß funktionieren, stehen die Messer nicht richtig mit der Kurbel in Eingriff. Entfernen Sie die Messer, und montieren Sie sie wieder.

ANMERKUNG: Falls andere Teile außer den Schermessern, wie z. B. die Kurbel, verschlissen sind, wenden Sie sich für einen Teileaustausch oder Reparaturen an ein autorisiertes Makita-Servicecenter.

FUNKTIONSBESCHREIBUNG

⚠ VORSICHT: Vergewissern Sie sich vor der Durchführung von Einstellungen oder Funktionsprüfungen des Werkzeugs stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist.

Einstellen des Schnittwinkels

⚠ VORSICHT: Vergewissern Sie sich vor dem Einstellen des Schnittwinkels stets, dass das Werkzeug ausgeschaltet ist.

Der Winkel des Aufsatzes kann durch Ändern der Position der Räder eingestellt werden. Lösen Sie die Schraube an den Rädern, bringen Sie die Räder in die gewünschte Position, und ziehen Sie dann die Schraube fest an, um die Räder zu fixieren.

▶ Abb.22: 1. Rad

ANMERKUNG: Vergewissern Sie sich, dass die Platte am Rohr in die Räder eingreift.

BETRIEB

⚠️WARNUNG: Befolgen Sie die Warnungen und Vorsichtsmaßregeln im Kapitel „SICHERHEITSWARNUNGEN“ und in der Gebrauchsanleitung des Antriebsaggregats.

Betreiben des Werkzeugs

⚠️ WARNING: Halten Sie Ihre Hände von den Schermessern fern.

⚠️WARNUNG: Lassen Sie äußerste Sorgfalt walten, um immer die Kontrolle über das Werkzeug zu behalten. Achten Sie darauf, dass das Werkzeug nicht zu Ihnen oder einer anderen Person im Arbeitsbereich abgelenkt wird. Verlust der Kontrolle über das Werkzeug kann zu schweren Verletzungen von Umstehenden und Bediener führen.

⚠️WARNUNG: Bevor Sie mit dem Scheren beginnen, entfernen Sie Äste und Steine vom Scherbereich.

▶ Abb.23

⚠ VORSICHT: Vermeiden Sie den Betrieb des Werkzeugs bei sehr heißem Wetter so weit wie praktikabel. Nehmen Sie beim Betreiben des Werkzeugs Rücksicht auf Ihre körperliche Verfassung.

⚠ VORSICHT: Lassen Sie beim Trimmen Vorsicht walten, damit die Messer nicht versehentlich einen Metallzaun oder andere harte Gegenstände berühren. Anderenfalls können die Schermesser brechen und eine Verletzung verursachen.

AVORSICHT: Strecken Sie sich mit dem Werkzeug, besonders auf einer Leiter, nicht zu weit vor, da dies äußerst gefährlich ist. Schneiden Sie nicht, während Sie auf einer wackligen oder instabilen Unterlage stehen.

ANMERKUNG: Schneiden Sie keine toten Bäume oder ähnliche harte Objekte um. Dadurch kann das Werkzeug beschädigt werden.

ANMERKUNG: Benutzen Sie das Werkzeug nicht auf eine Weise, die Stoppen oder äußerst langsames Drehen des Motors verursacht.

ANMERKUNG: Versuchen Sie nicht, dicke Äste zu schneiden.

ANMERKUNG: Achten Sie während des Betriebs darauf, dass die Schermesser nicht den Boden berühren. Anderenfalls werden die Messer stumpf, so dass sich die Schnittleistung verschlechtert.

ANMERKUNG: Schneiden Sie kein nasses Gras oder Blätter von kleinen Bäumen.

Halten Sie das Werkzeug mit beiden Händen am vorde- ren und hinteren Handgriff des Antriebsaggregats fest.

▶ Abb.24: 1. Vorderer Handgriff 2. Hinterer Handgriff

Wenn die Räder den Boden berühren, betätigen Sie den Auslöseschalter, während Sie den Einschaltsperrhebel drücken, und schieben Sie das Werkzeug dann vorwärts.

▶ Abb.25

Wenn Sie um Bordsteine, Zäune oder Bäume herum schneiden, bewegen Sie das Werkzeug an ihnen entlang. Achten Sie darauf, dass die Messer nicht mit ihnen in Berührung kommen.

WARTUNG

⚠️WARNUNG: Bevor Sie das Gerät überprüfen oder warten, stellen Sie den Motor ab, und entfernen Sie den Akku. Anderenfalls kann die Maschine ungewollt starten und schwere Verletzungen verursachen.

⚠️WARNUNG: Legen Sie das Gerät immer ab, um es zu überprüfen oder zu warten. Wird das Gerät in aufrechter Stellung zusammengebaut oder eingestellt, kann es zu schweren Verletzungen kommen.

⚠️WARNUNG: Befolgen Sie die Warnungen und Vorsichtsmaßregeln im Kapitel „SICHERHEITSWARNUNGEN“ und in der Gebrauchsanleitung des Antriebsaggregats.

⚠ VORSICHT: Tragen Sie Handschuhe zur Durchführung von Inspektions- oder Wartungsarbeiten.

ANMERKUNG: Verwenden Sie auf keinen Fall Benzin, Waschbenzin, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen.

Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, sollten Reparaturen und andere Wartungs- oder Einstellarbeiten nur von Makita-Vertragswerkstätten oder Makita-Kundendienstzentren unter ausschließlicher Verwendung von Makita-Originalersatzteilen ausgeführt werden.

Reinigen des Werkzeugs

Reinigen Sie das Werkzeug, indem Sie es mit einem trockenen oder einem in Seifenwasser getauchten und ausgewrungenen Tuch abwischen.

ANMERKUNG: Verwenden Sie auf keinen Fall Benzin, Waschbenzin, Verdünner, Alkohol oder dergleichen. Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen.

Schermesserwartung

Tragen Sie vor dem Betrieb oder einmal pro Stunde während der Arbeit Öl von niedriger Viskosität (Maschinenöl oder Sprühschmieröl) auf die Schermesser auf.

▶ Abb.26

Entfernen Sie nach dem Betrieb Staub von beiden Seiten der Schermesser mit einer Drahtbürste, wischen Sie die Schermesser mit einem Tuch ab, und tragen Sie dann Öl von niedriger Viskosität (Maschinenöl oder Sprühschmieröl) auf die Schermesser auf.

▶ Abb.27

ANMERKUNG: Waschen Sie die Schermesser nicht in Wasser. Dadurch kann Rostbildung gefördert oder eine Beschädigung des Werkzeugs verursacht werden.

ANMERKUNG: Schmutz und Korrosion verursachen übermäßige Messerreibung und verkürzen die Betriebszeit pro Akkuladung.

Lagerung

Bringen Sie die Messerabdeckung an den Schermessern an, damit die Messer nicht ungeschützt sind. Lagern Sie das Werkzeug außer Reichweite von Kindern. Lagern Sie das Werkzeug an einem Ort, der weder Feuchtigkeit noch Regen ausgesetzt ist.

Wenn Sie den Aufsatz getrennt vom Antriebsaggregat lagern, setzen Sie die Kappe auf das Ende des Rohrs.

▶ Abb.28

Schmieren der beweglichen Teile

ANMERKUNG: Befolgen Sie die Anweisung zu Häufigkeit der Schmierung und der zugeführten Schmierfettmenge. Anderenfalls kann unzureichende Schmierung zu einer Beschädigung der beweglichen Teile führen.

Antriebsachse:

Tragen Sie Schmierfett (Makita-Schmierfett N No.2 oder gleichwertiges) alle 30 Betriebsstunden auf.

▶ Abb.29

HINWEIS: Original-Makita-Schmierfett erhalten Sie bei Ihrem Makita-Händler.

Fettschmierung

Schmierintervall: Alle 50 Betriebsstunden

1. Entfernen Sie die Schermesser vom Aufsatz.

2. Tragen Sie Schmierfett auf den inneren Umfang der Löcher an den Schermessern auf (ca. 1,5 g als Richtwert).

▶ Abb.30: 1. Loch

1. Installieren Sie die Schermesser am Aufsatz.

Schleifen der Schermesser

ANMERKUNG: Falls die Schermesser durch Schleifen beträchtlich verformt sind, ersetzen Sie die Schermesser durch neue.

1. Bringen Sie den Akku am Werkzeug an.
2. Schalten Sie das Werkzeug ein, und starten Sie es, so dass jeweils ein Obermesser und ein Untermesser abwechselnd positioniert sind.

▶ Abb.31

1. Schalten Sie das Werkzeug aus, und nehmen Sie den Akku vom Werkzeug ab.
2. Setzen Sie eine Feile in einem Winkel von 45° an, und schleifen Sie das Obermesser aus 3 Richtungen mit der Feile.

⚠ VORSICHT: Bevor Sie die Schermesser schleifen, vergewissern Sie sich, dass das Werkzeug ausgeschaltet und der Akku vom Werkzeug abgenommen ist.

1. Legen Sie das Werkzeug umgedreht ab, und entfernen Sie dann die Grate mit dem Abziehstein von den Schermessern.
   ▶ Abb.33: 1. Abziehstein
2. Setzen Sie die Feile in einem Winkel von 45° an, und schleifen Sie das Untermesser aus 3 Richtungen mit der Feile.
3. Bringen Sie das Werkzeug wieder in die Normalposition, und entfernen Sie dann die Grate mit dem Abziehstein von den Schermessern.

FEHLERSUCHE

Bevor Sie den Reparaturdienst anrufen, führen Sie zunächst Ihre eigene Inspektion durch. Falls Sie ein Problem finden, das nicht in der Anleitung erläutert wird, versuchen Sie nicht, das Werkzeug zu zerlegen. Wenden Sie sich stattdessen an autorisierte Makita-Kundendienstzentren, und achten Sie darauf, dass stets Makita-Ersatzteile für Reparaturen verwendet werden.

Zustand der Unregelmäßigkeit Wahrscheinliche Ursache(Funktionsstörung)		Abhilfemaßnahme
Der Motor läuft nicht an.	-	In der Gebrauchsanleitung des Antriebsaggregats nachschlagen.
Der Motor bleibt sofort wieder stehen.	- In der Gebrauchsanleitung des Antriebsaggregats nachschlagen.
Die Motordrehzahl nimmt nicht zu.	-	In der Gebrauchsanleitung des Antriebsaggregats nachschlagen.
Die Schermesser bewegen sich nicht:⇒ Die Maschine unverzüglich stoppen!	Fremdkörper sind zwischen den Schermessern eingeklemmt.	Schalten Sie das Werkzeug aus, nehmen Sie den Akku ab, und beseitigen Sie dann die Fremdkörper mithilfe von Werkzeugen, wie z. B. einer Zange.
	Das Antriebssystem funktioniert nicht korrekt.	Wenden Sie sich bezüglich einer Reparatur an Ihr autorisiertes Kundendienstzentrum.
Ungewöhnliche Vibration:⇒ Die Maschine unverzüglich stoppen!	Die Schermesser sind beschädigt, verbogen oder abgenutzt.	Tauschen Sie die Schermesser aus.
	Das Antriebssystem funktioniert nicht korrekt.	Wenden Sie sich bezüglich einer Reparatur an Ihr autorisiertes Kundendienstzentrum.
Schermesser und Motor bleiben nicht stehen:⇒ Den Akku unverzüglich entfernen!	Elektrische Funktionsstörung. Entfernen	Sie den Akku, und wenden Sie sich bezüglich einer Reparatur an Ihr autorisiertes Kundendienstzentrum.

SONDERZUBEHÖR

⚠ VORSICHT: Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit der in dieser Anleitung beschriebenen Makita-Maschine empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie Zubehörteile oder Vorrichtungen nur für ihren vorgesehenen Zweck.

Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigen, wenden Sie sich bitte an Ihre Makita-Kundendienststelle.

• Schermessereinheit
• Original-Makita-Akku und -Ladegerät

HINWEIS: Manche Teile in der Liste können als Standardzubehör im Produktpaket enthalten sein. Sie können von Land zu Land unterschiedlich sein.

DATI TECNICI

• DUX60 Akku flerfunktions motorhoved
• DUX18 Akku flerfunktions motorhoved
• UX01G Akku flerfunktions motorhoved

▶ Fig.10: 1. Händtag

▶ Fig.24: 1. Främre handtag 2. Bakre handtag

Smøreintervall: Hver 50 driftstime
