Zīmols	Makita
Modelis	EN424MP
Produkta veids	Pļaušanas galviņa (daudzfunkciju instrumenta piederums)
Pļaušanas platums	330 mm
Izmēri (garums x platums x augstums)	820 mm x 350 mm x 191 mm
Neto svars	2,3 kg
Barošana	Akumulators (caur saderīgu motorizētu bloku)
Saderīgie motorizētie bloki	DUX60, DUX18, UX01G
Paredzētais lietojums	Zāles un nezāļu pļaušana pie zemes
Asmens tips	Šķēru asmeņi (augšējais un apakšējais)
Pļaušanas leņķa regulēšana	Jā, pēc riteņu stāvokļa
Garantētais skaņas jaudas līmenis	Atbilst direktīvai 2000/14/EK
Nepieciešamais aizsargaprīkojums	Ķivere, aizsargbrilles, pret troksni aizsargājoša galvas saite, cimdi, izturīgi zābaki
Drošības distance	15 m no skatītājiem un dzīvniekiem
Asmeņu apkope	Zemas viskozitātes eļļa pirms lietošanas un pēc tīrīšanas
Motora ass eļļošana	Makita N°2 smērviela vai ekvivalents ik pēc 30 stundām
Smērvielas eļļošana (asmeņi)	Ik pēc 50 stundām, aptuveni 1,5 g uz atveri
Uzglabāšana	Asmens pārsegs uz vietas, sausa vieta, bērniem nepieejamā vietā
Pievienotās rezerves daļas	Šķēru asmens komplekts, Makita akumulators un lādētājs
Remontējamība	Makita pilnvarots servisa centrs

Bieži uzdotie jautājumi - EN424MP MAKITA

Kādi motorizētie bloki ir saderīgi ar EN424MP?

Piederums ir apstiprināts Makita bezvadu daudzfunkciju motoriem DUX60, DUX18 un UX01G. Nekad neizmantojiet to ar neapstiprinātu bloku.

Kā noregulēt pļaušanas leņķi?

Atskrūvējiet skrūvi uz riteņiem, pārvietojiet riteņus vēlamajā pozīcijā, pēc tam stingri pievelciet skrūvi. Pārliecinieties, ka plāksne uz caurules sader ar riteņiem.

Kāda regulāra apkope nepieciešama šķēru asmeņiem?

Pirms lietošanas un ik pēc stundas uzklājiet zemas viskozitātes eļļu (mašīneļļu vai smērvielu aerosolā). Pēc lietošanas notīriet asmeņus ar metāla suku, noslaukiet un atkārtoti ieeļļojiet.

Kā nomainīt šķēru asmeņus?

Vienmēr valkājiet cimdus un piestipriniet asmens pārsegu. Noņemiet 4 skrūves, noņemiet vāku, pēc tam asmeņus. Pagrieziet kloķi pareizajā virzienā, uzstādiet jaunos asmeņus, izlīdzinot atveres, novietojiet vāku atpakaļ un pievelciet skrūves ar griezes momentu 4,0-6,0 N·m.

Ko darīt, ja šķēru asmeņi nekustas?

Nekavējoties apturiet iekārtu. Starp asmeņiem var būt iesprūduši svešķermeņi. Izslēdziet instrumentu, izņemiet akumulatoru, pēc tam ar knaiblēm noņemiet svešķermeņus. Ja mehānisms ir bojāts, sazinieties ar pilnvarotu servisa centru.

Kāda drošības distance jāievēro?

Turiet skatītājus un dzīvniekus vismaz 15 metru attālumā no darbojošā instrumenta. Apturiet instrumentu, ja kāds tuvojas.

Vai es varu izmantot EN424MP, lai grieztu resnus zarus?

Nē, šis piederums ir paredzēts tikai zāles un nezāļu pļaušanai pie zemes. Nemēģiniet griezt nokaltušus kokus, resnus zarus vai cietus priekšmetus, jo tas var sabojāt instrumentu.

Kā uzglabāt piederumu, kad tas netiek lietots?

Piestipriniet asmens pārsegu uz asmeņiem, lai tos aizsargātu. Ja glabājat piederumu atsevišķi no motorizētā bloka, uzlieciet vāciņu uz caurules gala. Uzglabājiet sausā vietā, bērniem nepieejamā vietā.

Kāds aizsargaprīkojums ir obligāts?

Vienmēr valkājiet drošības ķiveri, aizsargbrilles, pret troksni aizsargājošu galvas saiti, aizsargcimdus un izturīgus zābakus ar neslīdošu zoli.

Kur es varu salabot EN424MP?

Visi remontdarbi, apkopes un regulējumi jāveic Makita pilnvarotā servisa centrā ar Makita rezerves daļām. Ne mēģiniet pats izjaukt instrumentu.

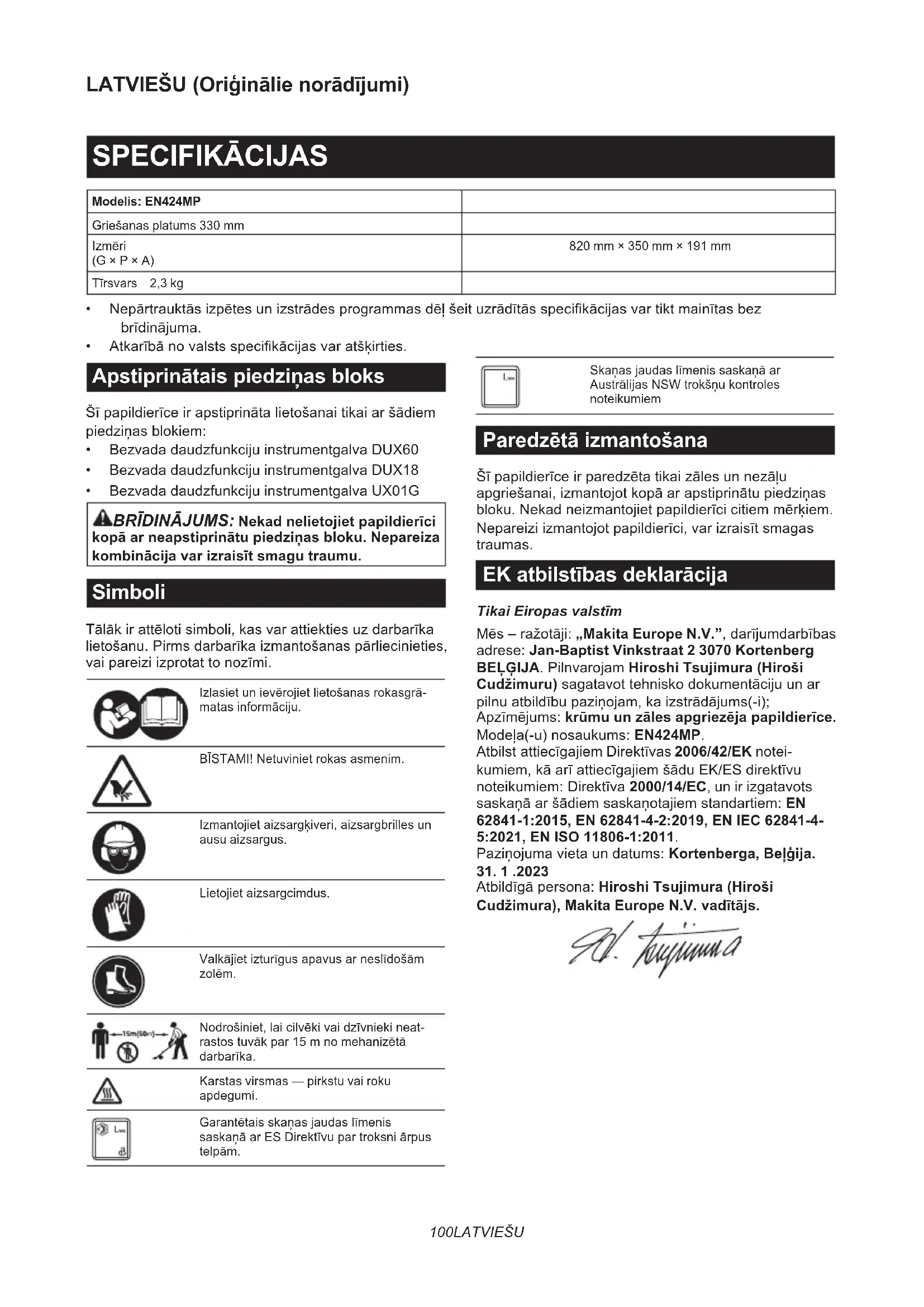

LIETOŠANAS INSTRUKCIJA EN424MP MAKITA

• Nepārtrauktās izpētes un izstrādes programmas dēl šeit uzrādītās specifikācijas var tikt mainītas bez brīdinājuma.
• Atkarībā no valsts specifikācijas var atškirties.

Apstiprinātais piedziņas bloks

Šī papildierīce ir apstiprināta lietošanai tikai ar šādiem piedziņas blokiem:

• Bezvada daudzfunkciju instrumentgalva DUX60
• Bezvada daudzfunkciju instrumentgalva DUX18
• Bezvada daudzfunkciju instrumentgalva UX01G

⚠️BRĪDINĀJUMS: Nekad nelietojiet papildierīci kopā ar neapstiprinātu piedziņas bloku. Nepareiza kombinācija var izraisīt smagu traumu.

Simboli

Tālāk ir attēloti simboli, kas var attiekties uz darbarīka lietošanu. Pirms darbarīka izmantošanas pārliecinieties, vai pareizi izprotat to nozīmi.

Izlasiet un ievērojiet lietošanas rokasgrā-matas informāciju.

BĪSTAMI! Netuviniet rokas asmenim.

Izmantojiet aizsargkiveri, aizsargbrilles un ausu aizsargus.

Lietojiet aizsargcimdus.

Valkājiet izturīgus apavus ar neslīdošām zolēm.

Nodrošiniet, lai cilvēki vai dzīvnieki neatrastos tuvāk par 15 m no mehanizētā darbarīka.

Garantētais skaņas jaudas līmenis saskaņā ar ES Direktīvu par troksni ārpus telpām.

Skañas jaudas līmenis saskaņā ar Austrālijas NSW trokšņu kontroles noteikumiem

Paredzētā izmantošana

Šī papildierīce ir paredzēta tikai zāles un nezálu apgriešanai, izmantojot kopā ar apstiprinātu piedziņas bloku. Nekad neizmantojiet papildierīci citiem mērķiem. Nepareizi izmantojot papildierīci, var izraisīt smagas traumas.

EK atbilstības deklarācija

Tikai Eiropas valstim

Mēs – ražotāji: „Makita Europe N.V.”, darījumdarbības adrese: Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIJA. Pilnvarojam Hiroshi Tsujimura (Hiroši Cudžimuru) sagatavot tehnisko dokumentāciju un ar pilnu atbildību paziņojam, ka izstrādājums(-i); Apzīmējums: krūmu un zāles apgriezēja papildierīce. Modela(-u) nosaukums: EN424MP.

Atbilst attiecīgajiem Direktīvas 2006/42/EK noteikumiem, kā arī attiecīgajiem šādu EK/ES direktīvu noteikumiem: Direktīva 2000/14/EC, un ir izgatavots saskaņā ar šādiem saskaņotajiem standartiem: EN 62841-1:2015, EN 62841-4-2:2019, EN IEC 62841-4-5:2021, EN ISO 11806-1:2011.

Paziņojuma vieta un datums: Kortenberga, Belğija. 31. 1. 2023

Atbildīgā persona: Hiroshi Tsujimura (Hiroši Cudžimura), Makita Europe N.V. vadītājs.

1. hyunnia

DROŠĪBAS BRĪDINĀJUMI

Drošības brīdinājumi bezvada zāles šķēru lietošanai

1. Neizmantojiet šo darbarīku sliktos laikaps-tāklos, jo īpaši laikā, kad iespējams zibens. Tādējādi samazinās zibens trieciena risks.
2. Turiet visus strāvas vadus un kabelus atstatus no griešanas zonas. Vadi vai kabeli var būt paslēpti, un tos var netīšām pārgriezt ar asmeni.
3. Lietojiet ausu aizsargus. Atbilstošs aizsargapri- kojums samazina dzirdes bojājumu risku.
4. Turiet zāles škēres tikai pie izolētajām satveršanas virsmām, jo asmens var saskarties ar apslēptu elektroinstalāciju. Ja asmens saskaras ar vadu, kurā ir strāva, visas zāles škēru ārējās metāla virsmas vada strāvu un rada elektriskās strāvas trieciena risku.
5. Visas kermana daļas turiet pēc iespējas tālāk no asmens. Kad asmeni kustas, nenemiet nogriezto materiālu un neturiet griežamo materiālu. Asmeni turpina kustēties arī pēc slēdža izslēgšanas. Lietojot zāles škēres, ëss neuzmanības brīdis var izraisīt smagus ievainojumus.
6. Tīrot iestrēgušus materiālus vai veicot zāles škēru apkopi, raugieties, lai barošanas slēdzis būtu izslēgts un akumulatora kasetne izņemta vai atvienota. Negaidīta zāles škēru iedarbošanās apkopes vai iestrēgušu materiālu tīrīšanas laikā var izraisīt nopietnas traumas.
7. Pärnēsājiet zāles škēres aiz roktura un ar apturētu asmeni, raugoties, lai netiktu nospiests barošanas slēdzis. Pareiza zāles škēru pärnēsāšana samazina nejaušas ieslēgšanas un tās izraisītu savainojumu risku.
8. Transportējot vai glabājot zāles škēres, vienmēr izmantojiet asmens apvalku. Pareiza zāles škēru izmantošana mazina asmens izraisītu traumu risku.

Papildu drošības norādījumi

Vispārēji norādījumi

1. Lai nodrošinātu pareizu ekspluatāciju, lieto-tājam jāizlasa šī lietošanas rokasgrāmata un jāiepazīstas ar ierīces izmantošanu. Lietotāji, kas nebūs pietiekami labi informēti, pakļaus sevi un arī citus riskam, nepareizi rīkojoties ar ierīci.
2. Šo ierīci nedrīkst izmantot bērni, personas ar samazinātām fiziskām, uztveres vai garīgām spējām, personas, kam trūkst pieredzes un zināšanu, vai personas, kas nepārzina šos ierīces lietošanas norādījumus; vietējā likumdošanā var būt noteikti lietotāja vecuma ierobežojumi.
3. lerīci izmantojiet ar vislielāko rūpību un uzmanību.

4. lerīci lietojiet tikai tad, ja esat labā fiziskā stāvoklī. Visus darbus veiciet mierīgi un uzmanīgi. Sekojiet savai darbībai un ṣemiet vērā, ka operators vai lietotājs ir atbildīgs par nega-dījumiem vai apdraudējumu, kas radīts citiem cilvēkiem vai to īpašumam.

5. Nekad nestrādājiet ar ierīci, ja tuvumā ir cil- vēki, jo īpaši bērni, vai dzīvnieki.

6. Motors jāizslēdz nekavējoties, ja ierīcei pamanāt kādu problēmu vai novirzi.
7. Izslēdziet ierīci un izņemiet akumulatora kasetni atpūtas laikā un atstājot ierīci bez uzraudzības, kā arī novietojiet to drošā vietā, lai nepakļautu riskam citus un lai nebojātu ierīci.
8. Neizmantojiet ierīci sliktos laikapstāklos, seviški laikā, kad iespējams zibens.

Individuālās aizsardzības līdzekļi

1. Vienmēr, strādājot ar ierīci, izmantojiet acu aizsarglīdzekļus un valkājiet izturīgus apavus.
2. Lietojot darbarīku, vienmēr uzvelciet piemērotus apavus un garās bikses.

lerīces iedarbināšana

1. Pārliecinieties, ka tuvumā neatrodas bērni vai citi cilvēki, kā arī uzmanieties no tuvumā esošiem dzīvniekiem. Pretējā gadījumā pārtrauciet ierīces lietošanu.
2. Izmantošanas laikā nodrošiniet, lai cilvēki vai dzīvnieki neatrastos tuvāk par 15 m no darbarīka. Izslēdziet darbarīku, tiklīdz kāds tuvojas.
3. Pirms lietošanas vienmēr pārbaudiet, vai ierīce ir ekspluatācijā droša. Pārbaudiet griešanas instrumenta un aizsarga drošību; pārbaudiet, vai slēdža mēlīte/svira darbojas viegli un pareizi. Pārbaudiet, vai rokturi ir tīri un sausi un pārbaudiet ieslēgšanas/izslēgšanas darbību.

4. Pirms ierīces izmantošanas pārbaudiet, vai tai nav bojātas daļas. Bojāts aizsargs vai cita daļa rūpīgi jāpārbauda, lai noteiktu, vai tā darbosies pareizi un pildīs paredzēto funkciju. Pārbaudiet, vai kustīgās daļas ir pareizi salāgotas, vai tās var brīvi kustēties, vai daļas nav salūzušas; pārbaudiet to stiprinājumus un citus apstāklus, kas var ietekmēt darbarīka darbību. Bojāts aizsargs vai citas daļas pie-nācīgi jāsaremontē vai jānomaina pilnvarotā apkopes centrā, ja vien šajā lietošanas rokas-grāmatā nav norādīts citādi.

5. Motoru ieslēdziet tikai tad, ja rokas un kājas neatrodas griešanas instrumenta tuvumā.

6. Pirms iedarbināšanas pārbaudiet, vai griešanas instruments nesaskaras ar kādu priekšmetu.

7. Darba laikā stingri turiet darbarīku.

8. Izvairieties no nejaušas ieslėgšanas. Nepārnēsājiet darbarīku ar uzstādītu akumulatora kasetni vai ar pirkstu uz slēdža. Uzstādot akumulatora kasetni, pārliecinieties, ka slēdzis ir izslēgts.

9. Pirms darba sākšanas pārbaudiet, vai darba vietā nav stieplu žogu, akmeņu vai citu cietu priekšmetu. Šādi priekšmeti var sabojāt asmeņus.

10. Pirms darbarika lietošanas pārbaudiet, vai dzīvžogā vai krūmos neatrodas traucējoši priekšmeti, piemēram, stieplu žogs vai vadi.

Ekspluatācijas metode

1. lerīci izmantojiet tikai labā apgaismojumā un redzamībā. Ziemā esiet uzmanīgs slidenās vai slapjās vietās, uz ledus un sniegā (paslīdēšanas risks). Vienmēr nodrošiniet, lai uz nogāzēm būtu droša pārvietošanās; vienmēr ejiet, neskrieniet.
2. Uzmanieties, lai griešanas instruments nesavainotu kājas un rokas.
3. Nekad nestāviet uz pieslienamajām kāpnēm ar iedarbinātu ierīci.
4. Nekad nekāpiet kokā, lai veiktu griešanu ar ierīci.
5. Nekad nestrādājiet uz nestabilām virsmām.
6. Darba vietā novāciet smiltis, akmenus, naglas utt. Sveškermeni var bojāt griešanas instrumentu un var izraisīt bīstamus atsitienus.
7. Ja griešanas instruments trāpa akmeniem vai citiem cietiem priekšmetiem, nekavējoties izslēdziet motoru un pārbaudiet griešanas instrumentu.
8. Regulāri īsos intervālos pārbaudiet, vai griešanas instrumentam nav bojājumu (sīkas plaisas nosakiet ar uzsišanas trokšņa pārbaudi).
9. Pirms griešanas uzsākšanas griešanas instrumentam ir jāsasniedz pilns darba ātrums.
10. Griešanas instruments jāaprīko ar piemērotu aizsargu. Nekad nelietojiet ierīci ar bojātu aizsargu vai bez tā!
11. Ekspluatācijas laikā jāizmanto viss aizsargap-rīkojums un visi aizsargi, kas piegādāti kopā ar ierīci.
12. Vienmēr izņemiet akumulatora kasetni no ierīces norādītajās situācijās:

— atstājot ierīci bez uzraudzības;
— pirms nosprostojuma tīrīšanas;
— pirms ierīces pārbaudīšanas, tīrīšanas vai strādāšanas ar to;
— pēc atsišanās pret kādu priekšmetu;
— ja ierīce sāk neparasti vibrēt.

1. Vienmēr nodrošiniet, lai ventilācijas atverēs nebūtu netīrumu.
2. Griešanas elementi turpina griezties pēc motora izslēgšanas.
3. Ja asmeņi apstājas, jo ekspluatācijas laikā starp asmeņiem iesprūduši svešķermeņi, izslēdziet darbarīku un izņemiet akumulatora kasetni, tad, izmantojot instrumentus, pie-mēram, knaibles, izņemiet svešķermeņus. lespējams savainoties, izņemot svešķermeņus ar roku, jo izņemšanas laikā asmeņu darbība var izraisīt asmeņu kustēšanos.
4. Uzstādot un noņemot asmens aizsargu, uzmanieties, lai nesavainotu rokas.

Griešanas instrumenti

Izmantojiet tikai pareizo griešanas instrumentu paredzētajam darbam.

Tehniskās apkopes norādījumi

1. Pirms darba sākšanas pārbaudiet ierīces stāvokli – īpaši pārbaudiet griēšanas instrumenta aizsargierīces.

2. Pirms tehniskās apkopes darbiem, griešanas instrumenta nomaiņas vai ierīces vai griešanas instrumenta tīrīšanas izslēdziet motoru un izņemiet akumulatora kasetni.

3. Kad darbarīks netiek izmantots, uzlieciet asmens aizsargu un glabājiet to iekštelpās, sausā un aizslēgtā vietā, kur nevar pieklūt bērni.

SAGLABĀJIET ŠOS NORĀDĪJUMUS.

⚠ BRĪDINĀJUMS: NEPIELAUJIET to, ka labu iemaņu vai izstrādājuma labas pārzināšanas (darbarīku atkārtoti ekspluatējot) rezultātā vairs stingri neievērojat šī izstrādājuma drošības noteikumus. NEPAREIZI LIETOJOT darbarīku vai neievērojot šajā instrukciju rokasgrāmatā minētos drošības noteikumus, var tikt gūtas smagas traumas.

DETALU APRAKSTS

Att.1: 1. Asmeņu apvalks 2. Uzmava 3. Škēru asmeņi 4. Ritenis

MONTĀŽA

⚠ BRĪDINĀJUMS: Pirms aprīkojuma salikšanas vai regulēšanas izslēdziet motoru un izņemiet akumulatora kasetni. Pretējā gadījumā ierīce var nejauši sākt darboties un radīt ievainojumus.
⚠ BRĪDINĀJUMS: Veicot aprīkojuma salikšanu vai regulēšanu, vienmēr nolieciet to guļus. Aprīkojuma salikšana vai regulēšana stateniskā stāvoklī var radīt smagu traumu.
⚠ BRĪDINĀJUMS: levērojiet brīdinājumus un piesardzības norādījumus nodalā “DROŠĪBAS BRĪDINĀJUMI” un piedziņas bloka lietošanas rokasgrāmatā.

Papildierīces salikšana

1. Nonemiet vāciņu no tā caurules gala, kur ir plāksne.
   ▶ Att.2: 1. Vāciņš 2. Plāksne
2. Atskrūvējiet valīgāk riteņu skrūvi ar sešstūru uzgriežņu atslēgu.
   Att.3: 1. Sešstūru uzgriežņu atslēga
3. Savietojiet uz caurules esošo plāksni ar rievu rite- nos un piestipriniet ritenus caurulei, kā parādīts attēlā. Stingri pievelciet skrūvi, lai nostiprinātu ritenus.
   Att.4: 1. Caurule 2. Ritenis 3. Plāksne 4. Skrūve

IEVËRÏBAI: Piestipriniet ritenus tã, lai plâksne saslëgtos ar riteniem.

1. Nonemiet vāciņu no papildierīces.

▶ Att.5: 1. Vāciņš

1. Piestipriniet papildierīci caurulei tā, lai caurums caurulē sakristu ar caurumu papildierīcē. Vispirms stingri pievelciet īsāko skrūvi, pēc tam pievelciet garāko skrūvi, lai nostiprinātu cauruli.

Att.6: 1. Caurule 2. Skrūve (īsāka) 3. Skrūve (garāka)

PIEZIME: Pievelkot skrūves, izmantojiet 4,0–6,0 N•m lielu pievilkšanas griezes momentu.

Papildu caurules piestiprināšana

⚠UZMANĪBU: Vienmēr pēc montāžas pārbau-diet, vai papildierīces caurule ir cieši nostiprināta. Ja papildierīce nav pareizi uzmontēta, tā var atvieno-ties no piedziņas bloka un izraisīt traumas.

Papildu cauruli piestipriniet pie piedziñas bloka.

1. Noņemiet vāciņu no caurules gala.

▶ Att.7: 1. Caurule 2. Vāciņš

IEVÉRĪBAI: Neatbrīvojieties no vāciņa, jo tas būs vajadzīgs papildierīces glabāšanai.

1. Pagrieziet sviru pret papildierīci.

Att.8: 1. Svira

1. Savietojiet tapu ar bultas atzīmi uz piedziņas bloka. Virziet cauruli, līdz atbrīvošanas poga izbīdās uz āru.

Novietojuma līnijai ir jāatrodas tieši pretī bultas atzīmei uz piedziņas bloka, un bultas atzīmēm uz piedziņas bloka un caurules ir jābūt vērstām vienai pret otru.

Att.9: 1. Atlaišanas poga 2. Bultas atzīme uz piedziņas bloka 3. Tapa 4. Novietojuma līnija 5. Bultas atzīme uz caurules

Pārliecinieties, ka sviras virsma ir novietota paralēli caurulei.

IEVĚRĪBAI: Nepievelciet sviru, ja nav ievietota papildierīces caurule. Citādi svira var pārāk cieši savilkt piedziņas vārpstas atveri un to sabojāt.

Lai noņemtu cauruli, pagrieziet sviru pret papildierīci un, spiežot atbrīvošanas pogu, izvelciet cauruli.

Att.11: 1. Atlaišanas poga 2. Svira 3. Caurule

Asmens apvalka noņemšana un uzlikšana

Atbrīvojiet fiksatorus uz asmens apvalka, tos pavelkot, un pēc tam atveriet asmens apvalku.

Att.12: 1. Fiksators

Uzliekot asmens apvalku uz škēru asmeniem, gādājiet, lai asmens apvalks būtu aizvērts un abi fiksatori droši nostiprināti.

Škēru asmeņu uzstādīšana vai noņemšana

⚠ UZMANĪBU: Mainot šķēru asmeņus, vienmēr uzvelciet cimdus, lai rokām nebūtu tiešas saskares ar asmeņiem.

⚠ UZMANĪBU: Pirms šķēru asmeņu noņemšanas vai uzstādīšanas uzstādiet asmeņu apvalku.

IEVĒRĪBAI: Škēru asmeņu nomaiņas gadījumā nenoslaukiet smērvielu no kloka.

1. Nolieciet škēru asmeņus uz asmeņu apvalka.

Att.13: 1. Asmeņu apvalks

1. Pagrieziet vārpstu tā, lai augšējais asmens un apakšējais asmens būtu novietoti pamīšus.

1. Aizveriet asmens apvalku un novietojiet papildierīci apvērstu otrādi.

2. Ar sešstūru uzgriežņu atslēgu izskrūvējiet 4 skrūves un noņemiet apvalku.

Att.15: 1. Skrūve 2. Apvalks

1. Nonemiet škēru asmenus.

Att.16

1. Ar plakangala skrūvgriezi pagrieziet kloki tā, lai tas atrastos attēlā parādītajā pozīcijā.

Att.17: 1. Palaides klokis

1. Noņemiet asmens apvalku no škēru asmeņiem un pēc tam uzlieciet jaunos škēru asmeņus uz asmens apvalka.

2. Savietojiet škēru augšējā asmens un škēru apakšējā asmens caurumu, kā parādīts attēlā.

Att.18: 1. Caurums

1. Aizveriet asmens apvalku un ievietojiet asmens apvalka caurumā 4. solī izņemto skrūvi, lai pagaidu variantā fiksētu škēru asmeņus.

▶ Att.19: 1. Skrūve

1. Uzklājiet kloka malās nelielu smērvielas daudzumu.

2. Pievienojiet škēru asmenus papildierīcei.

Att.20

1. Piestipriniet pârsegu un ieskrūvējiet 3 skrūves. Izņemiet skrūvi, kas 9. solī tika ievietota asmens apvalkā, un pēc tam pievelciet skrūvi.

Att.21: 1. Skrūve 2. Apvalks

IEVĚRĪBAI: Ja škēru asmeņi nedarbojas pareizi, asmeņi nepareizi saslēdzas ar palaides kloki. Nonemiet un vēlreiz uzstādiet asmenus.

IEVËRĪBAI: Ja ir nolietojušas detaļas, kas nav šķēru asmeņi, piemēram, kloķis, vērsieties Makita pilnvarotos apkopes centros, lai iegūtu rezerves daļas vai veiktu remontu.

FUNKCIJU APRAKSTS

⚠UZMANĪBU: Pirms darbarīka regulēšanas vai tā darbības pārbaudes vienmēr pārliecinieties, ka darbarīks ir izslēgts un akumulatora kasetne ir izņemta.

Zāgēšanas leŋka pielāgošana

⚠UZMANĪBU: Pirms regulējat griešanas lenķi, vienmēr pārliecinieties, ka darbarīks ir izslēgts.

Papildierīces lenķi var regulēt, mainot riteņu pozīciju. Atskrūvējiet valīgāk uz riteņiem esošo skrūvi, pārvietojiet riteņus vēlamajā pozīcijā un pēc tam stingri pievelciet skrūvi, lai nostiprinātu riteņus.

Att.22: 1. Ritenis

IEVĒRĪBAI: Pārliecinieties, vai uz caurules esošā plāksne ir saslēgusies ar riteņiem.

EKSPLUATĀCIJA

⚠️ BRĪDINĀJUMS: levērojiet brīdinājumus un piesardzības norādījumus nodalā “DROŠĪBAS BRĪDINĀJUMI” un piedziņas bloka lietošanas rokasgrāmatā.

Darbarīka lietošana

ABRĪDINĀJUMS: Netuviniet rokas šķēru asmeņiem.

ABRĪDINĀJUMS: Vienmēr īpaši sekojiet, lai nodrošinātu darbarīka vadību. Neļaujiet darbarī-kam atlēkt savā vai citu cilvēku virzienā darba vietas tuvumā. Ja zaudē kontroli pār darbarīku, smagas traumas var gūt gan operators, gan cilvēki tuvumā.

ABRĪDINĀJUMS: Pirms griešanas izvāciet no darba zonas žagarus un akmeņus.

Att.23

⚠UZMANĪBU: Pēc iespējas nelietojiet darbarīku ļoti karstā laikā. Lietojot darbarīku, ṣemiet vērā savu fizisko stāvokli.

⚠UZMANĪBU: Griešanas laikā uzmanieties, lai nejauši nesaskartos ar metāla sētu vai citiem cietiem priekšmetiem. Škēru asmeņi var salūzt un izraisīt nopietnus savainojumus.

⚠UZMANĪBU: Stiepšanās ar darbarīku pārāk tālu, it īpaši no kāpnēm, ir ħoti bīstama. Neveiciet darbu, stāvot uz nestabiliem un neizturīgiem objektiem.

IEVĚRĪBAI: Negrieziet nokaltušus kokus vai līdzīgus cietus priekšmetus. Tādējādi varat sabojāt darbarīku.

IEVĚRĪBAI: Neizmantojiet šo darbarīku tādā veidā, kad motors apstājas vai darbojas ľoti lēni.

IEVĒRĪBAI: Nemēģiniet griezt resnus zarus.

IEVĚRĪBAI: Raugieties, lai šķēru asmeņi ekspluatācijas laikā nesaskartos ar zemi. Asmeņi klūs truli un darbs nebūs paveikts kvalitatīvi.

IEVĚRĪBAI: Negrieziet mitru zāli vai mitru nelielu koku lapotni.

Turiet darbarīku ar abām rokām, satverot priekšējo rokturi un piedziņas bloka aizmugures rokturi.

Riteniem saskaroties ar zemi, nospiediet slēdža mēlīti, vienlaikus spiežot atblokēšanas sviru, un pēc tam virziet darbarīku uz priekšu.

Att.25

Griežot apkārt apmalēm, žogiem vai kokiem, virziet darbarīku gar tiem. Uzmanieties, lai asmeņi nesaskartos ar šiem objektiem.

APKOPE

ABRĪDINĀJUMS: Pirms aprīkojuma pārbaudes vai apkopes izslēdziet dzinēju un izņemiet akumulatora kasetni. Pretējā gadījumā ierīce var nejauši sākt darboties un radīt ievainojumus.

⚠ BRĪDINĀJUMS: Veicot aprīkojuma pārbaudi vai apkopi, vienmēr nolieciet to guļus. Aprīkojuma salikšana vai regulēšana stateniskā stāvoklī var radīt smagus ievainojumus.

⚠ BRĪDINĀJUMS: levērojiet brīdinājumus un piesardzības norādījumus nodaļa “DROŠĪBAS BRĪDINĀJUMI” un piedziņas bloka lietošanas rokasgrāmatā.

⚠ UZMANĪBU: Veicot pārbaudi vai apkopi, val-kājiet cimdus.

IEVĚRĪBAI: Nekad neizmantojiet gazolīnu, benzīnu, atšķaidītāju, spirtu vai līdzīgus šķidrumus. Tas var radīt izbalēšanu, deformāciju vai plaisas.

Lai saglabātu izstrādājuma DROŠU un UZTICAMU darbību, remontdarbus, apkopi un regulēšanu uzticiet veikt tikai Makita pilnvarotam vai rūpnīcas apkopes centram, un vienmēr izmantojiet tikai Makita rezerves daļas.

Darbarika tīrīšana

Tīriet darbarīku, noslaukot puteklus ar sausu drānu vai drānu, kas samērcēta ziepjūdenī un izgriezta.

IEVĚRĪBAI: Nekad neizmantojiet gazolīnu, benzīnu, atškaidītāju, spirtu vai līdzīgus šķidrumus. Tas var radīt izbalēšanu, deformāciju vai plaisas.

Škēru asmens tehniskā apkope

Pirms ekspluatācijas vai reizi stundā ekspluatācijas laikā uzklājiet uz škēru asmeņiem zemas viskozitātes ellu (mašīnelļu vai izsmidzināmu smērellļu).

Att.26

Pēc darba no abām škēru asmeņu pusēm notīriet puteklus, izmantojot stieplu suku, noslaukiet ar drānu un pēc tam uzklājiet uz škēru asmeņiem zemas viskozi-tātes ellu (mašīnellu vai izsmidzināmu smērellu).

Att.27

IEVÉRĪBAI: Nemazgājiet škēru asmeņus ar ūdeni. Šīs norādes neievērošana var izraisīt rūsu vai darbarīka bojājumus.

IEVĒRĪBAI: Netīrumi un korozija izraisa pastiprinātu asmeņu berzi un saīsina darbības laiku ar vienu akumulatora uzlādi.

Glabāšana

Uzlieciet asmeņu apvalku uz šķēru asmeņiem tā, lai asmeņi nebūtu redzami. Darbarīku glabājiet bērniem nepieejamā vietā. Darbarīku glabājiet tādā vietā, kas pasargāta no mitruma un lietus.

Ja glabājat papildierīci atsevišķi no piedziņas bloka, caurules galam uzlieciet vāciņu.

Att.28

Kustīgo daļu elļošana

IEVĒRĪBAI: Izpildiet aprīkojuma ellošanas biežuma un daudzuma norādījumus. Nepietiekama ellošana var sabojāt kustīgās detaļas.

Piedziñas vārpsta:

Ik pēc 30 darba stundām uzklājiet smērvielu (izmanto-jiet Makita smērvielu N No.2 vai līdzvērtīgu).

Att.29

PIEZIME: Originālo „Makita” smērvielu var nopirkt pie vietējā „Makita” izplatītāja.

Ellošana ar smērvielu

Ellošanas intervāls: ik pēc 50 darba stundām

1. Nonemiet škēru asmenus no papildierīces.
2. Uzklājiet smērvielu škēru asmeņu caurumu iekšē-jai malai (aptuveni 1,5 g).

Att.30: 1. Caurums

1. Uzstādiet škēru asmeņus uz papildierīces.

Škēru asmeņu asināšana

IEVĒRĪBAI: Ja asināšanas rezultātā škēru asmeņi ir būtiski deformējušies, nomainiet škēru asmeņus.

1. levietojiet darbarikā akumulatora kasetni.
2. leslēdziet un iedarbiniet darbarīku, lai augšējais asmens un apakšējais asmens būtu novietoti pamīšus.

Att.31

1. Izslēdziet darbarīku un izņemiet no tā akumulatora kasetni.
2. Turiet vīli 45° leŋkī un asiniet ar to augšējo asmeni no 3 pusēm.

⚠ UZMANĪBU: Pirms škēru asmeņu asināšanas pārliecinieties, ka darbarīks ir izslēgts un akumulatora kasetne ir izņemta no darbarīka.

1. Novietojiet darbarīku otrādi un notīriet škēru asmeņu atskarpes, izmantojot galodu.
   Att.33: 1. Galoda
2. Turiet vīli 45° leŋkī un asiniet ar to apakšējo asmeni no 3 pusēm.
3. Novietojiet darbarīku normālā pozīcijā un notīriet škēru asmeņu atskarpes, izmantojot galodu.

PROBLÉMU NOVĚRŠANA

Pirms nodošanas remontā vispirms veiciet pārbaudi pats. Ja konstatējat klūmi, kas nav aprakstīta rokasgrāmatā, nemēģiniet darbarīku izjaukt. Dodieties uz Makita pilnvarotu apkopes centru un remontam vienmēr izmantojiet tikai Makita rezerves daļas.

Neatbilstošas darbības stāvoklis lespējamais iemesls (kļūme) Risinājums
Motors nesāk darboties. - Skatiet pie dziņas bloka lietošanas rokasgrāmatu.
Motors ātri apstājas. - Skatiet piedzīnas bloka lietošanas rokasgrāmatu.
Motora apgriezienu skaits nepalielinās.	- Skatiet piedzīnas bloka lietošanas rokasgrāmatu.
Šķēru asmeni nekustas: ⇒ nekavējoties apturiet mašīnu!	Starp šķēru asmeņiem iesprūduši svešķermeņi.	Izslēdziet darbarīku un izņemiet akumulatora kasetni; tad ar instrumentiem, piemēram, knaiblēm, izņemiet iekērušos zarus vai netīrumus.
	Piedzīnas sistēma nedarbojas pareizi.	Dodieties to remontēt vietējā pilnvarotā apkopes centrā.
Pārmērīga vibrācija: ⇒ nekavējoties apturiet mašīnu!	Šķēru asmeni ir salūzuši, saliekti vai nodiluši.	Nomainiet šķēru asmeņus.
	Piedzīnas sistēma nedarbojas pareizi.	Dodieties to remontēt vietējā pilnvarotā apkopes centrā.
Šķēru asmeņus un motoru nevar apturēt: ⇒ nekavējoties izņemiet akumulatoru!	Elektriska klūme. Izņemiet akumulatoru	un sazinieties ar vietējo piln- varoto apkopes centru, lai vienotos par remontu.

PAPILDU PIEDERUMI

⚠UZMANĪBU: Kopā ar šajā rokasgrāmatā aprakstīto Makita darbarīku ieteicams izmantot norādītos piederumus vai palīgierīces. Izmantojot citus piederumus vai palīgierīces, var izraisīt traumas. Piederumu vai palīgierīci izmantojiet tikai paredzēta-jam nolūkam.

Ja jums vajadzīga palīdzība vai precīzāka informācija par šiem piederumiem, vērsieties savā tuvākajā Makita apkopes centrā.

• Škēru asmens mezgls
- Makita originālais akumulators un lādētājs

PIEZIME: Daži sarakstā norādītie izstrādājumi var būt iekļauti izstrādājuma komplektācijā kā standarta piederumi. Tie dažādās valstīs var būt atškirīgi.

SPECIFIKACIJOS

Modelis: EN424MP
Pjovimo plotis 330 mm
Matmenys(I x P x A)	820 mm x 350 mm x 191 mm
Grynasis svoris 2,3 kg
