EM407MP - Daudzfunkcionāls rīks MAKITA - Bezmaksas lietošanas instrukcija

Produkta veids	Daudzfunkcionāls instruments (rotējošas šķēres)
Zīmols	Makita
Modelis	EM407MP
Izmēri (G × P × A)	965 mm × 245 mm × 155 mm
Neto svars (bez asmens pārsega)	2,7 kg
Griešanas diametrs	230 mm
Pārnesuma attiecība (augšējais asmens)	1:26
Pārnesuma attiecība (apakšējais asmens)	1:12
Apstiprinātās motorizētās vienības	EX2650LH, DUX60, DUX18, UX01G
Barošana	Izmantojot saderīgu motorizētu vienību (termisko vai bezvadu)
Galvenās funkcijas	Zāles, nezāļu, krūmu un brikšņu griešana
Drošība	Individuālo aizsardzības līdzekļu nēsāšana (ķivere, aizsargbrilles, cimdi, zābaki); drošības distance 15 m; pretsitiena sistēma
Apkope un tīrīšana	Tīrīšana pēc lietošanas; pārnesumu korpusa eļļošana ik pēc 50 stundām un motora ass eļļošana ik pēc 30 stundām; asmeņu asināšana ik pēc 8 stundām
Rezerves daļas un remontējamība	Makita rezerves daļas; remonts pilnvarotā servisa centrā
Garantija	Saskaņā ar Makita garantijas nosacījumiem
Standarti	EN ISO 11806-1:2022, EN 62841-1:2015+A11:2022

Bieži uzdotie jautājumi - EM407MP MAKITA

Kādi motori ir saderīgi ar EM407MP piederumu?

EM407MP piederums ir apstiprināts lietošanai ar šādām motorizētām vienībām: EX2650LH (daudzfunkciju motors), DUX60 un DUX18 (bezvadu motori), un UX01G (bezvadu motors). Nekad neizmantojiet piederumu ar neapstiprinātu vienību.

Kā uzstādīt instrumenta aizsargu?

Aizsargs tiek piestiprināts pie skavas ierīces ar komplektā iekļautajām skrūvēm. Periodiski pievelciet skrūves, lai uzturētu nemainīgu atstarpi starp skavas ierīci un aizsargu. Nekad neizmantojiet piederumu bez aizsarga.

Kā piestiprināt piederuma cauruli pie motorizētās vienības?

Pagrieziet motorizētās vienības sviru piederuma pusē, noņemiet vāciņu, izlīdziniet tapu ar bultiņu un ievietojiet cauruli, līdz parādās atbrīvošanas poga. Pēc tam pagrieziet sviru motorizētās vienības pusē. Lai noņemtu, rīkojieties pretēji, nospiežot atbrīvošanas pogu.

Kāda ir griešanas asmeņu demontāžas procedūra?

Valkājiet cimdus, uzlieciet uzgriežņu atslēgu uz uzgriežņa, izlīdziniet augšējā un apakšējā asmens atveres, ievietojiet sešstūra atslēgu, pēc tam pagrieziet skrūvi pulksteņrādītāja virzienā ar uzgriežņu atslēgu, lai to atskrūvētu. Noņemiet skrūvi, spiediena paplāksni, balstu un apakšējo asmeni, pēc tam augšējo asmeni, pagriežot to. Sekojiet rokasgrāmatas ilustrācijām.

Kā asināt griešanas asmeņus?

Demontējiet asmeņus, pēc tam izmantojiet dimanta vīli, lai asinātu galus un griešanas malas 40° leņķī. Vienmēr asiniet abus asmeņus (augšējo un apakšējo). Noapaļojiet katra asmens pamatni. Nomainiet augšējo asmeni, ja zobi ir nolietojušies līdz ribai.

Kādi ir ieteicamie eļļošanas intervāli?

Pārnesumu korpuss jāieeļļo ar smērvielu (Shell Alvania 2 vai līdzvērtīgu) ik pēc 50 stundām darba. Motora ass jāieeļļo ik pēc 30 stundām. Neieeļļojiet, kad korpuss ir karsts.

Ko darīt, ja piederums vibrē neparasti?

Nekavējoties izslēdziet motoru. Iespējamie cēloņi: salauzti, saliekti vai nolietoti asmeņi (nomainiet tos), vaļīga asmeņu nostiprināšana (pievelciet skrūvi), vai piedziņas sistēmas anomālija (sazinieties ar pilnvarotu servisa centru).

Kādus individuālos aizsardzības līdzekļus man vajadzētu valkāt?

Valkājiet drošības ķiveri, aizsargbrilles, trokšņu slāpējošu galvas saiti, aizsargcimdus, izturīgus zābakus ar pretslīdes zolēm (vēlams ar drošības purngalu), garas bikses, garu piedurkņu kreklu un, ja nepieciešams, putekļu masku.

Kā izvairīties no atsitiena (asmens atsitiena)?

Lai izvairītos no atsitiena, pielietojiet asmens segmentu starp 8 un 11 pulksteni vai starp 1 un 4 pulksteni. Nekad neizmantojiet segmentu starp 11 un 1 pulksteni. Šūpojiet instrumentu puslokā kā izkapti, un neizmantojiet asmeni tuvu cietiem priekšmetiem (žogiem, akmeņiem utt.).

Kur es varu salabot EM407MP piederumu?

Jebkāds remonts, apkope vai regulēšana jāveic pilnvarotā Makita pēcpārdošanas servisa centrā, izmantojot tikai Makita rezerves daļas. Apmeklējiet Makita tīmekļa vietni vai sazinieties ar savu tirgotāju, lai atrastu pilnvarotu centru.

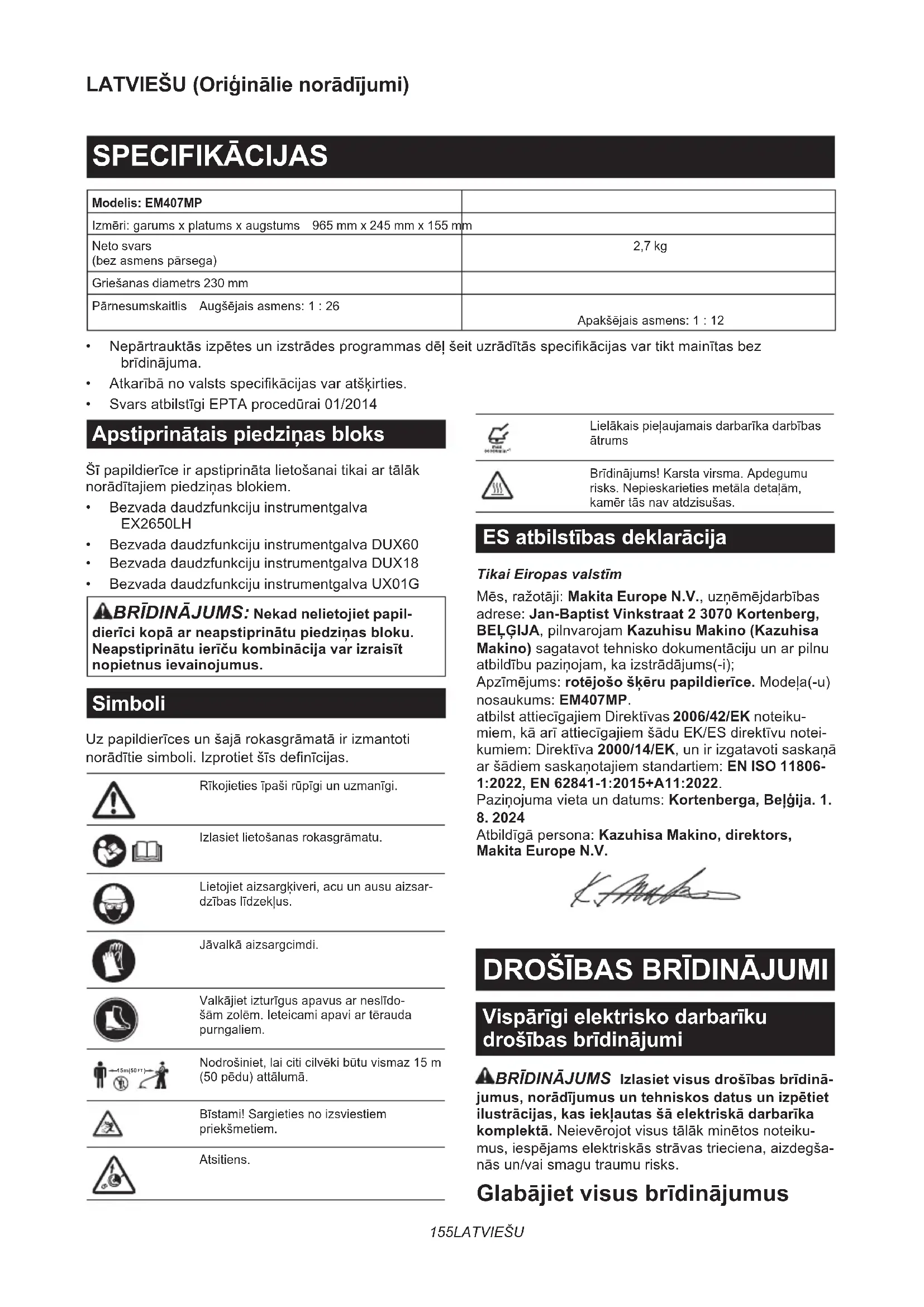

LIETOŠANAS INSTRUKCIJA EM407MP MAKITA

Modelis: EM407MP
Izmēri: garums x platums x augstums 965 mm x 245 mm x 155 mm
Neto svars(bez asmens pārsega)	2,7 kg
Griešanas diametrs 230 mm
Pārnesumskaitlis Augšējais asmens: 1 : 26	Apakšējais asmens: 1 : 12

• Nepārtrauktās izpētes un izstrādes programmas dēl šeit uzrādītās specifikācijas var tikt mainītas bez brīdinājuma.
• Atkarībā no valsts specifikācijas var atšķirties.
  • Svars atbilstīgi EPTA procedūrai 01/2014

Apstiprinātais piedziņas bloks

Šī papildierīce ir apstiprināta lietošanai tikai ar tālāk norādītajiem piedziņas blokiem.

• Bezvada daudzfunkciju instrumentgalva EX2650LH
• Bezvada daudzfunkciju instrumentgalva DUX60
• Bezvada daudzfunkciju instrumentgalva DUX18
• Bezvada daudzfunkciju instrumentgalva UX01G

ABRĪDINĀJUMS: Nekad nelietojiet papildierīci kopā ar neapstiprinātu piedziņas bloku. Neapstiprinātu ierīču kombinācija var izraisīt nopietnus ievainojumus.

Simboli

Uz papildierīces un šajā rokasgrāmatā ir izmantoti norādītie simboli. Izprotiet šīs definīcijas.

Rīkojieties īpaši rūpīgi un uzmanīgi.

Izlasiet lietošanas rokasgrāmatu.

Lietojiet aizsargkiveri, acu un ausu aizsardzības līdzekļus.

Jāvalkā aizsargcimdi.

Valkājiet izturīgus apavus ar neslīdo-šām zolēm. leteicami apavi ar tērauda purngaliem.

Nodrošiniet, lai citi cilvēki būtu vismaz 15 m (50 pēdu) attālumā.

Bīstami! Sargieties no izsviestiem priekšmetiem.

Atsitiens.

Lielākais pieļaujamais darbarīka darbības ātrums

Brīdinājums! Karsta virsma. Apdegumu risks. Nepieskarieties metāla detalām, kamēr tās nav atdzisušas.

ES atbilstības deklarācija

Tikai Eiropas valstim

Mēs, ražotāji: Makita Europe N.V., uzņēmējdarbības adrese: Jan-Baptist Vinkstraat 2 3070 Kortenberg, BELGIJA, pilnvarojam Kazuhisu Makino (Kazuhisa Makino) sagatavot tehnisko dokumentāciju un ar pilnu atbildību paziņojam, ka izstrādājums(-i);

Apzīmējums: rotējošo škēru papildierīce. Modeļa(-u) nosaukums: EM407MP.

atbilst attiecīgajiem Direktīvas 2006/42/EK noteikumiem, kā arī attiecīgajiem šādu EK/ES direktīvu noteikumiem: Direktīva 2000/14/EK, un ir izgatavoti saskaņā ar šādiem saskaņotajiem standartiem: EN ISO 11806-1:2022, EN 62841-1:2015+A11:2022.

Paziņojuma vieta un datums: Kortenberga, Belğija. 1. 8. 2024

Atbildīgā persona: Kazuhisa Makino, direktors, Makita Europe N.V.

DROŠĪBAS BRĪDINĀJUMI

Vispārīgi elektrisko darbarīku drošības brīdinājumi

ABRĪDINĀJUMS Izlasiet visus drošības brīdinā-jumus, norādījumus un tehniskos datus un izpētiet ilustrācijas, kas iekļautas šā elektriskā darbarīka komplektā. Neievērojot visus tālāk minētos noteikumus, iespējams elektriskās strāvas trieciena, aizdegšanās un/vai smagu traumu risks.

Glabājiet visus brīdinājumus

un norādījums, lai varētu tajos ieskatīties turpmāk.

Termins „elektrisks darbarīks” brīdinājumos attiecas uz tādu elektrisko darbarīku, ko darbina ar elektrību (ar vadu), vai tādu, ko darbina ar akumulatoru (bez vada).

Darbavietas drošība

1. Uzturiet darbavietu tīru un nodrošiniet labu apgaismojumu. Nekārtīga vai slikti apgaismota darbavieta var izraisīt negadījumus.
2. Nelietojiet mehanizētos darbarīkus sprādziennedrošas vidēs, piemērām, uzliesmojošo šķidrumu, gāzu vai putekļu klātbūtnē. Mehanizētie darbarīki ĝenerē dzirksteles, kuras var uzliesmot putekļus vai iztvaikojumus.
3. Nelaujiet bērniem un nepiederošām personām atrasties darbavietas tuvumā. Uzmanības novēršana var izraisīt kontroles zaudēšanu.

Elektriskā drošība

1. Mehanizētā darbarīka kontaktdakšai jāatbilst kontaktligzdai. Nekad un nekādā veidā nemo-dificējiet kontaktdakšu. Neizmantojiet nekādas pārejas kontaktdakšas ar iezemētiem meha-nizētajiem darbarīkiem. Nemodificētas kontakt-dakšas un atbilstošas kontaktligzdas samazinās elektriskā trieciena risku.
2. Izvairieties no pieskaršanās iezemētām virsmām, piemēram, caurulēm, radiatoriem un ledusskapjiem. Ja jūsu kermenis ir iezemēts, tad rodas palielināts elektriskā trieciena risks.
3. Neatstājiet mehanizētos darbarīkus lietū vai mitruma apstākļos. Ūdens noklūšana elektriskajā darbarīkā palielinās elektriskā trieciena risku.
4. Lietojiet vadu pareizi. Nekad nenesiet elektrisko darbarīku, turot aiz vada, neraujiet aiz vada, lai izņemtu kontaktdakšu no kontaktligzdas. Sargājiet vadu no siltuma avotiem, eļļas, asām malām un kustīgajām detaļām. Bojāti vai sapīti vadi paaugstina elektriskā trieciena risku.
5. Kad elektriskais darbarīks tiek lietots ārā, izmantojiet tikai tādus pagarinājuma vadus, kuri paredzēti lietošanai ārā. Āra apstāklos lietošanai paredzēta vada izmantošana samazina elektriskā trieciena risku.
6. Ja nevar novērst elektriskā darbarīka izman-tošanu mitrā vidē, izmantojiet strāvas aizsardzības ierīces (RCD( Residual Current Device)) aizsargātu barošanas avotu. RCD ierīces izmantošana mazina elektriskās strāvas trieciena bīstamību.
7. Mehāniskie darbarīki var radīt lietotājam nekaitīgus elektromagnētiskos laukus (EML). Taču lietotājiem ar elektrokardiostimulatoriem un līdzīgām medicīnas ierīcēm ir jāsazinās ar attiecīgo ierīču ražotājiem un/vai ārstu, pirms šī mehāniskā darbarīka izmantošanas.

Personiskā drošība

1. Elektriskā darbarīka lietošanas laikā esiet uzmanīgi, sekojiet savai darbībai, rīkojieties prātīgi. Nelietojiet elektrisko darbarīku, ja esat noguruši, kā arī narkotiku, alkohola un medikamentu ietekmē. Neuzmanības mirklis mehanizētā darbarīka lietošanas laikā var izraisīt smagas traumas gūšanu.

2. Izmantojiet individuālos aizsardzības līdzeklus. Vienmēr lietojiet aizsargbrilles. Attiecīgos apstāklos lietojot aizsarglīdzeklus, piemēram, putekļu masku, aizsargapavus ar neslīdošu zoli, aizsargkīveri un ausu aizsargus, mazināsies traumu risks.

3. Nepieļaujiet nejaušu iedarbināšanu. Pirms darbarīka pievienošanas strāvas avotam un/ vai akumulatoram, pirms tā pacelšanas un pār- nēsāšanas pārliecinieties, ka slēdzis atrodas izslēgšanas stāvoklī. Elektrisko darbarīku pār- nēsāšana, novietojot pirkstu uz slēdža vai strāvas ieslēgšanas rīkiem, var izraisīt negadījumus.

4. Noņemiet uzgriežņu atslēgas un regulēšanas instrumentus pirms elektriskā darbarīka ieslēgšanas. Elektriskā darbarīka kustīgajai daļai piestiprināta uzgriežņu atslēga var izraisīt traumu.

5. Nesniedzieties pārāk tālu. Vienmēr stingri stāviet uz piemērota atbalsta un saglabājiet līdzsvaru. Tas nodrošinās labāku kontroli pār elektrisko darbarīku neparedzētās situācijās.

6. Apgērbieties atbilstīgi. Nevalkājiet valīgu apgērbu un rotaslietas. Turiet matus un apgērbu drošā attālumā no darbarīka kustīgajām dalām. Valīgs apgērbs, rotaslietas un gari mati var iekerties kustīgajās dalās.

7. Ja darbarikam ir savienojuma vieta puteklu atsūknēšanas un savākšanas ierīces pievienošanai, pārliecinieties, ka tā ir pievienota un pareizi izmantota. Puteklu savākšanas ierīces izmantošana var samazināt ar putekliem saistītus riskus.

8. Darbarika ilgstošas izmantošanas gaitā iekrātās pieredzes dēl neļaujieties pašapmierinātībai — neignorējiet darbarika drošas lietošanas principus.Neuzmanīga darbība var acumirklī radīt smagu traumu.

9. Kad izmantojat mehāniskos darbarīkus, vienmēr valkājiet aizsargbrilles, lai pasargātu acis. Aizsargbrillēm jāatbilst šādiem standar- tiem: ANSI Z87.1 ASV, EN 166 Eiropā un AS/ NZS 1336 Austrālijā/Jaunzēlandē. Austrālijā/ Jaunzēlandē ar likumu noteikts, ka darba laikā jāizmanto ari sejsargs.

Darba devējam ir jānodrošina tas, lai darbarīka operatori un citas tiešajā darba vietā esošās personas izmantotu vajadzīgo aizsargaprīkojumu.

Mehanizētā darbarīka lietošana un apkope

1. Nelietojiet elektrisko darbarīku ar spēku. Izmantojiet elektrisko darbarīku, kas atbilst

pielietojuma veidam. Atbilstošs elektriskais darbarīks veiks darbu labāk, ātrāk un ar paredzētu ražīgumu.

1. Nelietojiet elektrisko darbarīku, ja slēdzis to neieslēdz un neizslēdz. Jebkurš elektriskais darbarīks, kuru nevar vadīt ar slēdža palīdzību, ir bīstams, un tas ir jāremontē.
2. Pirms mehanizēto darbarīku regulēšanas, piederumu maiņas vai uzglabāšanas atvieno-jiet barošanas kabeļa spraudni no barošanas avota un/vai izņemiet akumulatora bloku, ja to var izņemt. Šādi piesardzības pasākumi nepieļaus mehanizētā darbarīka nejaušu ieslēgšanu.
3. Glabājiet elektriskos darbarīkus bērniem nepieejamā vietā un neļaujiet darbarīku lietot personām, kuras nav apmācītas to lietošanai vai nezina šos norādījumus. Neapmācītu lieto-tāju rokās elektriskie darbarīki ir bīstami.
4. Veiciet mehanizēto darbarīku un piederumu apkopi. Pārbaudiet, vai kustīgās daļas ir pareizi savienotas un nostiprinātas, vai detaļas nav bojātas, kā arī vai nav kāds cits apstāk- lis, kas var ietekmēt mehanizēto darbarīku darbību. Ja mehanizētais darbarīks ir bojāts, pirms lietošanas tas jāsaremontē. Daudzu negadījumu iemesls ir slikti uzturētu mehanizēto darbarīku lietošana.
5. Regulāri uzasiniet un tīriet griešanas instrumentus. Pareizi koptu instrumentu ar asām griezējšķautnēm iestrēgšanas risks ir mazāks un tos ir vieglāk vadīt.
6. Izmantojiet elektrisko darbarīku, uzgaļus un citus piederumus saskaņā ar šiem norādīju-miem, ṣemot vērā darba apstākļus un veicamo darbu specifiku. Elektrisko darbarīku izmanto-šana neparedzētiem nolūkiem var radīt bīstamas situācijas.
7. Uzturiet rokturus un satveršanas virsmas sausas un tīras; gādājiet, lai uz tām nebūtu ellas un smērvielu. Slideni rokturi un satveršanas virsmas neļaus droši lietot un vadīt mehanizēto darbarīku neparedzētās situācijās.
8. Darba laikā nevelciet auduma darba cimdus, kas var iepīties darbarīkā. Ja auduma darba cimdi iepinas kustīgajās detaļās, tas var radīt traumas.

Bezvada darbarika lietošana un apkope

1. Uzlādei izmantojiet tikai ražotāja norādītos lādētājus. Vienam akumulatoru tipam paredzēta uzlādētāja izmantošana cita tipa akumulatoru uzlādei var radīt aizdegšanās bīstamību.
2. Izmantojiet mehanizētos darbarīkus tikai ar paredzētajiem akumulatoriem. Jebkura cita tipa akumulatoru izmantošana var radīt traumu un aizdegšanās bīstamību.
3. Kamēr akumulators netiek izmantots, neturiet to blakus metāla priekšmetiem, piemēram, saspraudēm, monētām, atslēgām, naglām, skrūvēm un citiem nelieliem metāla priekšmetiem, kas var savienot izvadus. Akumulatora spailu īssavienojums var izraisīt apdegumus vai aizdegšanos.
4. Nepareizas lietošanas gadījumā no akumulatora var iztecēt škidrums, nepieskarieties tam. Ja nejauši pieskārāties škidrumam, noskalojiet

skarto vietu ar üdeni. Ja škidrums noklüst acīs, papildus iepriekš minētajam, vērsieties pie ārsta. No akumulatora iztecējušais škidrums var izraisīt kairinājumu vai apdegumus.

1. Ja akumulatora bloks vai darbarīks ir bojāts vai pārveidots, nelietojiet to.Bojāti vai pārveidoti akumulatori var darboties nepareizi, izraisot aiz-degšanos, sprādzienu vai traumu.
2. Akumulatora bloku un darbarīku nepakļaujiet uguns un pārmērīgi augstas temperatūras ietekmei. Ja akumulatora bloks vai darbarīks tiek pakļauts uguns vai par 130 °C augstākas temperatūras iedarbībai, var notikt sprādziens.
3. Izpildiet visus uzlādes norādījumus un neuzlādējiet akumulatora bloku ārpus norādījumos noteiktā temperatūras diapazona.Nepareiza uzlāde vai temperatūra, kas ir ārpus noteiktā diapazona, var sabojāt akumulatoru un palielināt aizdegšanās draudus.

Apkope

1. Uzticiet sava elektriskā darbarīka apkopi kvalificētam remontstrādniekam, izmantojiet tikai identiskas rezerves daļas. Tas garantēs to, ka elektriskā darbarīka drošības pakāpe nesamazināsies.
2. Nekādā gadījumā nelietojiet bojātus akumulatora blokus. Akumulatora bloka apkopi drīkst veikt tikai to ražotājs vai pilnvaroti apkopes centri.
3. levērojiet ellošanas un piederumu maiņas norādījumus.

Rotējošo škēru drošības brīdinājumi

Brīdinājumos un piesardzības norādījumos lietotais termins „darbarīks” nozīmē rotējošo škēru un piedziņas bloka kombināciju.

Brīdinājumos un piesardzības norādījumos lietotais termins „motors” nozīmē piedziņas bloka dzinēju vai elektromotoru.

Vispārējā drošība

1. Pirms pirmās lietošanas reizes vai ierīci lieto- jot nepieredzējušam lietotājam, jālūdz tirgotā- jam pilnīga instruktāža par ierīces lietošanu. Šo ierīci nedrīkst lietot bērni, personas ar samazinātām fiziskām, uztveres vai garīgām spējām, personas, kam trūkst pieredzes un zināšanu, vai personas, kas nav iepazinušās ar norādījumiem par ierīces lietošanu.
2. leteicams aizdot ierīci tikai cilvēkiem, kuriem ir pierādāma ierīces lietošanas pie-redze. Vienmēr iedodiet līdzi arī lietošanas rokasgrāmatu.
3. Lietojot ierīci, strādājiet uzmanīgi, apzinieties savas darbības un rīkojieties prātīgi. Nelietojiet ierīci, ja esat narkotiku, alkohola un medikamentu ietekmē. Lietojot ierīci, īss neuzmanības brīdis var izraisīt smagus ievainojumus.
4. Neizmantojiet ierīci sliktos laikapstāklos, jo īpaši laikā, kad iespējams zibens.
5. levērojiet valsts un vietējos noteikumus attiecībā uz āra mehānisko ierīču lietošanu.

lerīces izmantošanas veids

Šis darbarīks ir paredzēts tikai zāles, nezálu, krūmu un krūmāju griešanai. Nekad neizmantojiet darbarīku citiem mērķiem. Lietojot darbarīku neparedzētiem mērķiem, ir iespējami nopietni ievainojumi.

Individuālās aizsardzības līdzekļi

1. Vienmēr valkājiet biezas, garas bikses, izturīgus apavus, cimdus un kreklu ar garām pie-durknēm. Nevalkājiet valīgu apgērbu, rotaslietas, īsas bikses, sandales un nestrādājiet bez apaviem. Sakārtojiet matus, lai tie nesniegtos pāri pleciem.
2. Ja ir iespējams krītošu priekšmetu radīts apdraudējums, vienmēr valkājiet kiveri.
3. Lietojiet ausu aizsardzības līdzekļus, pie- mēram, austiņas. Troksnis var izraisīt dzirdes zudumu.
4. Vienmēr valkājiet izturīgus apavus ar neslīdošām zolēm. Tie aizsargās pēdas pret traumām un nodrošinās stabilu pamatu.
5. Ja vajadzīgs, izmantojiet putekļu masku.

Sagatavošana lietošanai

1. Pirms lietošanas vienmēr pārbaudiet, vai ierīce ir droša ekspluatācijai:

— Pärbaudiet, ka nenoplüst degviela.
— Pārliecinieties, ka visi stiprinājumi ir vietās un ir fiksēti.
— Nomainiet bojātās detaļas.
— Pārliecinieties, ka griešanas instruments ir pareizi uzstādīts un stingri nofiksēts.
— Pärliecinieties, ka griešanas instrumenta aizsargs ir pareizi pievienots tādā stā- voklī, kā aprakstīts šajā rokasgrāmatā.
— Pārbaudiet, ka akseleratora mēlīte, atblokēšanas svira un citi vadības slēdži darbojas vienmērīgi un pareizi.
— Notīriet rokturus, lai nodrošinātu stabilu ierīces vadību.
— Pārliecinieties, ka rokturi ir uzstādīti, kā aprakstīts šajā rokasgrāmatā.

Neievērojot šos norādījumus, var radīt smagus ievainojumus.

1. Izmantojiet asu asmeni. Izmetiet salocītus, ieplaisājušus, salūzušus, saškeltus vai citādi bojātus asmeņus. Jo trulāks asmens, jo lielāka varbūtība, ka tas aizķersies vai izraisīs atsitienu.
2. Asmens pienācīgai nostiprināšanai vienmēr izmantojiet visas vajadzīgās detaļas. Nepareizi nostiprinot detaļas, asmens var atrauties un smagi ievainot operatoru un/vai tuvumā esošos cilvēkus.

Degvielas uzpilde

1. Pirms degvielas uzpildes izslēdziet dzinēju. Izvairieties no dzirkstelēm un atklātas liesmas. Nekad nesmēķējiet, uzpildot degvielu. Pretējā gadījumā var notikt aizdegšanās un/vai sprādziens.

2. Uzpildiet degvielu ārpus telpām. Uzpildot degvielu telpā, var izraisīt degvielas tvaiku sprādzienu.

3. Nepieskarieties degvielai vai dzinēja ellai. Neelpojiet degvielas tvaikus. Ja izšlakstijusies degviela vai ellā, nekavējoties to noslaukiet no ierīces un/vai zemes. Ja degviela izšlakstijusies uz jūsu drēbēm, nekavējoties nomainiet tās, lai novērstu iespējamu aizdegšanos.

4. Pēc degvielas uzpildes rūpīgi pievelciet degvielas tvertnes vāciņu un pārbaudiet, vai nav degvielas noplūdes. Pirms dzinēja iedarbināšanas attālinieties 3 m (10 pēdas) no degvielas uzpildes avota.
5. Degvielu pārvadājiet un glabājiet tikai šim nolūkam apstiprinātās tvertnēs. Raugieties, lai glabāšanā novietotajai degvielai nepiekļūtu bērni.

Rotējošo škēru iedarbināšana

1. ledarbinot vai lietojot ierīci, raugieties, lai bērni, citi tuvumā esošie cilvēki un dzīvnieki būtu vismaz 15 m (50 pēdu) attālumā. Turklāt tuvumā esošajiem cilvēkiem ir jāvalkā acu aizsardzības līdzekļi, jo arī šādos gadījumos ir iespējams izsviestu priekšmetu radīts apdraudējums. Pretējā gadījumā tuvumā esošo cilvēku negaidīta rīcība vai asmens atsitiens operatoram un/vai tuvumā esošajiem cilvēkiem var radīt smagus ievainojumus.
2. ledarbiniet ierīci un strādājiet ar to tikai ārā, labi vēdinātā zonā. Darbība slēgtās vai slikti vēdinātās zonās var izraisīt nāvi, nosmokot vai saindējoties ar oglekļa monoksīdu.
3. Pirms iedarbināšanas pārbaudiet, vai griešanas instruments nesaskaras ar cietiem objektiem, piemēram, zariem, akmeņiem u. c., jo griešanas instruments pēc iedarbināšanas sāks griezties.
4. Ja griešanas instruments griežas tukšgaitā, pielāgojiet tukšgaitas ātrumu tā, lai tukšgaitā tas apstātos. Pretējā gadījumā nejauša saskare ar rotējošu griešanas instrumentu var radīt smagus ievainojumus.
5. Ja konstatējat jebkādus traucējumus, nekavē-joties apturiet motoru.

Pārvietošana

1. Pārvietojiet ierīci ar izslēgtu motoru. Pretējā gadījumā, nejauši iedarbinot ierīci, var radīt ievainojumus.
2. Pārvietojot ierīci, vienmēr uzlieciet griešanas asmens aizsargu. Saskaroties ar neaizsegtiem asmeņiem, iespējams savainoties.
3. Pārvietojot ierīci ar automobili, novietojiet to drošā stāvoklī, lai novērstu degvielas noplūdi.
4. Pärnēsājot ierīci, vienmēr paceliet to zemes. Velkot ierīci, var sabojāt degvielas tvertni un izraisīt degvielas noplūdi, tādējādi izraisot aizdegšanos.

Ekspluatācija

1. Lietojiet ierīci tikai tādās vietās, kur ir labs apgaismojums un laba redzamība. Lietojot to tumšās vietās vai vietās, kur ir slikta redzamība, iespējams nejauši izraisīt negadījumu.
2. Nelietojiet darbarīku, ja jums ir grūti saglabāt

līdzsvaru, piemēram, strādājot stāvā nogāzē vai vējainā dienā.

1. Ziemā slidenās vai slapjās vietās, uz ledus un sniegā strādājiet uzmanīgi, lai nepaslīdētu.
2. Ja jums tuvojas citi cilvēki, apturiet motoru. Pretējā gadījumā rotējošs griešanas instruments var trāpīt tuvumā esošajam cilvēkam un viņu smagi ievainot.
3. Pirms darba notīriet darba zonu. Noņemiet visus priekšmetus, piemēram, akmeņus, stikla lauskas, naglas, vadus vai auklas, kurus ierīce var aizsviest vai kas var iekerties griešanas papildierīcē. Sveškermeni var bojāt griešanas instrumentu un izraisīt bīstamu atsitienu.
4. Vadiet ierīci vienmērīgi, strādājot izpildiet norādītās darbības.

— Turiet ierīci stingri ar abām rokām sev labajā pusē.
— lekariet ierīci uz pleca(-iem) ar plecu siksnām.
— Stāviet uz droša pamata. Nekad nestrādā-jiet uz kāpnēm vai kokā.
— Nesniedzieties pāri ierīcei.
— Turiet griešanas instrumentu zem vidukla limena.
— Raugieties, lai kermana daļas nesaskartos ar rotējošo griešanas instrumentu un tā karsto virsmu.

Tādējādi samazināsiet traumu risku.

1. Ja nezāles vai zari iekērušies starp griešanas instrumentu un aizsargu, pirms svešķermeņu izņemšanas vienmēr apturiet motoru. Pretējā gadījumā nejauša asmens rotācija var radīt smagus ievainojumus.
2. Izņemot ārkārtas gadījumus, nekad nenometiet vai neaizsviediet ierīci. Ja ierīce nokrīt vai atsitas pret kādu priekšmetu, pārbaudiet, vai nav degvielas noplūdes, pārbaudiet drošības ierīces, kā arī vai nav citu bojājumu. Strādājot ar bojātu ierīci, var savainoties un/vai izraisīt aizdegšanos.
3. Regulāri pārbaudiet griešanas instrumentu pēc atsišanās pret akmeni vai citu cietu priekš-metu. Ja, strādājot ar griešanas instrumentu, tas tiek bojāts, atlūzušais gabals var atrauties un radīt ievainojumus.
4. Pārbaudot, tīrot vai nomainot griešanas instrumentu, izslēdziet motoru. Pretējā gadījumā griešanas instruments negaidīti var sākt griezties un radīt smagus ievainojumus.
5. Izslēdzot motoru vai atlaižot akseleratora mēlīti, saglabājiet stabilu vadību, līdz griešanas instrumenta rotācija apstājas pavisam. Asmens, kas griežas pēc inerces, var radīt smagus ievainojumus.
6. Pirms griešanas sākuma nogaidiet, līdz griešanas instruments sasniedz griešanai pietiekamu ātrumu. Tā samazināsiet atsitiena risku un novērsīsiet nezálu iekeršanos.
7. Regulāri atpūtieties, lai noguruma dēl nezaudētu vadību. Atpūsties ieteicams 10–20 minūtes pēc katras darba stundas.
8. Atpūšoties vai atstājot ierīci nepieskatītu, apturiet motoru un novietojiet ierīci drošā

vietā. Tā novērsīsiet nejauša negadījuma iespējamību.

1. Dzinējam darbojoties vai tūlīt pēc tā apturēšanas nepieskarieties dzinējam un tā slāpētājam un nenovietojiet tos uz ugunsnedrošiem materiāliem, jo šīs detaļas ir karstas. Līdz ar to varat apdedzināties un/vai šie materiāli var aizdegties.

Griešanas instrumenti

1. Izmantojiet konkrētajam darbam piemērotu griešanas instrumentu. Vienmēr izmantojiet griešanas instrumenta aizsargu, ka ir atbilstīgi piemērots izmantotajam griešanas instrumentam.
2. Nekad neizmantojiet vairāku posmu metāla kēdes, spriguļa asmeņus vai asmeņus, kas nav ieteikti šajā rokasgrāmatā. Pretējā gadījumā iespējams smagi savainoties.
3. Darbojoties ar metāla asmeni, vienmēr val-kājiet cimdus un uzlieciet asmens aizsargu. Asmens var sagriezt kailas rokas.
4. Izmantojot metāla asmeņus, nepieļaujiet atsi- tienu un vienmēr esiet gatavs nejaušam atsitie- nam. Skatiet sadalu Atsitiens.
5. Pirms katras darbarika izmantošanas reizes un pēc tās pārliecinieties, ka griešanas instruments ir stingri pievienots. Darba laikā ik pēc noteiktiem intervāliem pārbaudiet, vai griešanas instruments nav palicis valīgs.

Atsitiens (asmens grūdiens)

Atsitiens (asmens grūdiens) var rasties, ja rotē-jošais asmens saskaras ar priekšmetu un to tūlīt nenogriež. Tas var būt pietiekami spēcīgs, lai ierīci un/vai operatoru atsviestu jebkurā virzienā, kā arī izraisītu ierīces vadības zudumu, tādējādi radot smagus ievainojumus. Asmenim aizkeroties, apstājoties vai iestrēgstot, atsitiens var notikt bez brīdinājuma un, visticamāk, notikt vietās, kur nav iespējams redzēt griežamo materiālu.

Atsitiens rodas jo ipaši tad, ja izmanto asmens posmu, kas attelā norādīts starp 11 un 1, zāgējot cietu koksnī, krūmus un kokus, kuru diamets ir 3 cm vai lielāks.

Att.1

Lai nepieļautu atsitienu, rīkojieties, kā norādīts.

1. Izmantojiet asmens posmu starp 8 un 11 un starp 1 un 4 (pēc skaitļu izvietojuma pulksteņa ciparnīcā).
2. Darbarīku vienmērīgi pārvietojiet pusaplī no labās uz kreiso pusi — līdzīgi kā ar izkapti. Tādējādi nodrošināsiet, ka griežamajam augam pieskarsies asmens pareizais posms.
3. Nekad neizmantojiet asmens posmu starp 11 un 1.
   Att.2
4. Nekad neizmantojiet griezējasmeni pārāk tuvu cietiem priekšmetiem, piemēram, žogiem, sienām, stumbriem un akmeņiem.
5. Nekad neizmantojiet griezējasmeni vertikāli, piemēram, malu apgriešanai vai dzīvžogu cirpšanai.
6. Centieties neizmanto darbarīku zonās, kur

pietiekami skaidri nav iespējams redzēt griežamo objektu.

Vibrācija

Pārmērīga vibrācija kaitīgi ietekmē lietotāja asinsvadus un nervu sistēmu un pirkstos, rokās un locītavās izraisa šādus simptomus: “iemigšanu” (nejutīgumu), tirpšanu, sāpes, durstīgas sajūtas, ādas krāsas vai ādas izmaiņas. Ja novērojami kādi no minētajiem simptomiem, apmeklējiet ārstu!

Lai samazinātu “balto pirkstu slimības” rašanās risku, ekspluatācijas laikā uzturiet rokas siltas un veiciet rūpīgu ierīces un piederumu apkopi.

Tehniskā apkope

1. Nododiet ierīci apkopei pilnvarotā servisa centrā un izmantojiet tikai identiskas rezerves daļas. Izmantojiet tikai identiskas rezerves daļas un piederumus, ko piegādā MAKITA. Nepareizi veikta labošana un slikta tehniskā apkope var saīsināt ierīces darbmūžu un palielināt negadījumu risku.
2. Nekad nepārveidojiet un nenoņemiet ierīces elementus. Tas var izraisīt aizdegšanos un/vai radīt smagus ievainojumus.
3. Pēc lietošanas notīriet ierīci un pārbaudiet, vai visas skrūves un uzgriežni ir cieši pievilkti.
4. Pārbaudiet griešanas instrumenta, griešanas instrumenta aizsarga un plecu siksnas stāvokli. Griešanas asmenim jābūt asam. Nekad netaisnojiet un nemetiniet bojātus griešanas instrumentus.

Citi norādījumi

1. Vienmēr glabājiet ierīci slēgtās telpās ar tukšu degvielas tvertni.
2. Izturieties saudzīgi pret vidi. Lieki nedarbiniet akseleratoru, lai neradītu piesārņojumu un trokšna emisijas. Noregulējiet karburatoru pareizi.
3. Nedarbiniet dzinēju, ja izplūdes slāpētājs ir bojāts.

Pirmā palīdzība

1. Ja noticis negadijums, pārliecinieties, ka griešanas vietas tuvumā ir pieejama pirmās palīdzības aptieciņa. Ja no pirmās palīdzības aptieciņas paņemts kāds priekšmets, nekavē-joties atlieciet vietā jaunu.

2. Lūdzot palīdzību, vienmēr sniedziet šādu informāciju:

— negadijuma vieta;
— kas noticis;
— ievainoto personu skaits;
— ievainojumu veids;
— jūsu vārds.

Papildu drošības norādījumi

1. Rotējošo škēru papildierīcei izmantojiet tikai tai paredzēto griezējasmeni.
2. Izmantojiet tikai tādus griešanas instrumentus, kuri ir markēti ar ātrumu, kas ir vienāds ar vai

lielāks par ātrumu, kas norādīts uz darbarīka.
3. Regulāri pārbaudiet un apkopiet darbarīku, it īpaši pirms un pēc lietošanas. Darbarīku drīkst remontēt tikai pilnvarotā apkopes centrā.
4. Pirms darba sākšanas pārbaudiet, vai plecu siksna ir pareizi piestiprināta pie darbarīka cilpas.
5. Pirms darbarīka ieslēgšanas noņemiet no tā visus regulēšanas instrumentus un uzgriežņatslēgas. Ja darbarīka rotējošajai daļai paliek piestiprināts piederums, ir iespējams gūt savainojumus.
6. Pirms darba sākuma noņemiet griešanas asmens aizsargu.
7. Raugieties, lai tuvumā nav elektrības vadu, ūdens cauruļu, gāzes cauruļu vai citu infrastruktūras elementu, kas varētu radīt bīstamu situāciju, ja tos darba laikā sabojā ar šo darbarīku.
8. Nelietojiet darbarīku sprādzienbīstamā vidē, piemēram, ugunsnedrošu šķidrumu, gāzu vai putekļu tuvumā. Darbarīks rada dzirksteles, kas var aizdedzināt puteklus vai izgarojumus.
9. Neizmantojiet darbarīku mitrās vai slapjās vietās un lietū. Ja darbarīkā iekļūst ūdens, palie-linās elektriskās strāvas trieciena, aizdegšanās un darbības traucējumu risks.
10. Neizmantojiet darbarīku stāvās nogāzēs un stāvot uz slidenas virsmas.
11. Lai novērstu negadījumu, ja vienā zonā strādā divi vai vairāki lietotāji, raugieties, lai atstatums starp operatoriem būtu lielāks par 15 m (50 pēdām). Norīkojiet arī personu, kas uzraudzīs atstatumu starp operatoriem. Ja darba zonā ienāk kāds cilvēks vai dzīvnieks, nekavējoties pārtrauciet darbu.
12. Nepieskarieties pievada korpusam darbības laikā un tūlīt pēc darbarīka izmantošanas. Darbības laikā pievada korpuss uzkarst un var izraisīt apdegumus.
13. Kad neizmantojat darbarīku un pārvietojat to no vienas darba vietas uz citu, neturiet pirks- tus uz slēdža mēlītes.

⚠ BRĪDINĀJUMS: Šī izstrādājuma izmantošanas laikā var veidoties putekļi ar kīmiskām vielām, kas var izraisīt elpcelu vai citas slimības. Dažas šīs kīmiskās vielas ir pesticīdu, insekticīdu, mākslīgā mēslojuma un herbicīdu sastāvā.

Risks jūsu veselībai atkarīgs no tā, cik bieži veicat šāda veida darbu. Lai mazinātu šo kīmisko vielu iedarbību, strādājiet labi vēdinātā darba vietā un ar apstiprinātiem drošības piederumiem, piemēram, putekļu maskām, kas ir speciāli paredzētas mikroskopisku dalīņu filtrēšanai.

SAGLABĀJIET ŠOS NORĀDĪJUMUS.

DETAŁU APRAKSTS

Att.3

1	Vāciņš	2	Caurule	3	Pievada korpuss	4	Aizsargs
5	Pievada korpusa piekļu-ves skrūve	6	Turētājs (augšējam asmenim)	7	Augšējais asmens 8 Apakšējais asmens
9	Turētājs (apakšējam asmenim)	10	Piespiedējblīve	11	Skrūve	12	Asmens pārsegs
13	Sešstūru uzgriežņu atslēga	14	Galatslēga ----

MONTĀŽA

ABRĪDINĀJUMS: Pirms aprīkojuma salikšanas vai regulēšanas izslēdziet motoru un noņemiet aizdedzes sveces vāciņu vai akumulatora kasetni. Pretējā gadījumā griešanas instruments vai citas detaļas var sākt kustību un radīt smagus ievainojumus.
ABRĪDINĀJUMS: Pirms darbībām ar griezējasmeni uzvelciet aizsargcimdus. Veicot salikšanu vai regulēšanu, pirksti var pieskarties griezējasmenim, kas var radīt smagus ievainojumus.
⚠️BRĪDINĀJUMS: Veicot aprīkojuma salikšanu vai regulēšanu, vienmēr nolieciet to guļus. Aprīkojuma salikšana vai regulēšana stateniskā stāvoklī var radīt smagu traumu.
⚠ BRĪDINĀJUMS: levērojiet brīdinājumus un piesardzības norādījumus drošības brīdinājumu sadalā un piedziņas bloka lietošanas rokasgrāmatā.

Aizsarga uzstādīšana

⚠️BRĪDINĀJUMS: Nekad nelietojiet šo papildierīci bez aizsarga.

⚠️BRĪDINĀJUMS: Vienmēr izmantojiet aizsargu, kas piegādāts kopā ar šo papildierīci. Nepareizais aizsargs var nenodrošināt aizsardzību pret lidojošiem gružiem un akmeņiem. Tas var ietekmēt arī darbarīka līdzsvaru, tādējādi izraisot smagus savainojumus.

IEVĒRĪBAI: Periodiski pievelciet aizsarga bultskrūves. Labās un kreisās puses bultskrūves pievelciet vienmērīgi, lai atstarpe starp skavu un aizsargu būtu nemainīga.

Pieskrūvējiet aizsargu pie skavas ar skrūvēm.

Att.4: 1. Skava 2. Aizsargs

Papildu caurules piestiprināšana

⚠UZMANĪBU: Vienmēr pēc montāžas pārbaudiet, vai papildierīces caurule ir cieši nostiprināta. Ja papildierīce nav pareizi uzmontēta, tā var atvienoties no piedziņas bloka un izraisīt traumas.

Papildu cauruli piestipriniet pie piedziñas bloka.

1. Grieziet piedziñas bloka sviru papildierīces virzienā.
   Att.5: 1. Svira
2. Noņemiet papildierīces vāku. Salāgojiet tapu ar bultiņas atzīmi un ievietojiet papildierīces cauruli, līdz izvirzās atbrīvošanas poga.
   Att.6: 1. Atlaišanas poga 2. Bultiņas atzīme 3. Tapa
3. Pagrieziet sviru pret piedziñas bloku.
   Att.7: 1. Svira

Pārliecinieties, ka sviras virsma ir novietota paralēli caurulei.

Lai noņemtu cauruli, pagrieziet sviru pret papildierīci un, spiežot atbrīvošanas pogu, izvelciet cauruli.

Att.8: 1. Atlaišanas poga 2. Svira 3. Caurule

EKSPLUATĀCIJA

⚠ BRĪDINĀJUMS: levērojiet brīdinājumus un piesardzības norādījumus drošības brīdinājumu sadaļā un piedziņas bloka lietošanas rokasgrāmatā.
⚠️ BRĪDINĀJUMS: Ja griešanas instruments griežas tukšgaitā, noregulējiet dzinēja tukšgaitas ātrumu tā, lai tas apstātos. Pretējā gadījumā griešanas instrumentu nebūs iespējams apturēt ar izslēgtu akseleratoru, tādējādi, iespējams, radot smagus ievainojumus.

⚠UZMANĪBU: Raugiet, lai asmeņi darbības laikā nepieskartos zemei vai cietiem priekšmetiem. Ja neievērosit šo norādījumu, darbarīks kustībā var atsisties atpakaļ un izraisīt savainojumus.
⚠UZMANĪBU: Pirms darba pārbaudiet, vai bultskrūves, uzgriežni un skrūves nav valīgas. Pievelciet, ja šie elementi ir valīgi.
⚠UZMANĪBU: Ja nopļautā zāle ir sapinusies griezējasmeņos un rotācijas ātrums ir samazinājies vai rotācija ir apstājusies, izslēdziet motoru un izņemiet aizdedzes sveci vai akumulatora kasetni, un tad nonņemiet sapinušos zāli.
⚠UZMANĪBU: Šī papildierīce ir paredzēta mauriņa zāles un nezálu plaušanai. Neizmantojiet papildierīci citiem mērķiem.

IEVĚRĪBAI: Pirms darbināšanas vienmēr pārbaudiet, vai pie griešanas instrumenta nav piekērušies svešķermeņi, piemēram, nopļauta zāle. Darbinot darbarīku, ja pie griešanas instrumenta ir piekēries svešķermenis, var radīt darbības traucējumus.

IEVĚRĪBAI: Svešķermeņi var iekļūt starp augšējiem un apakšējiem asmeņiem. Darbinot darbarīku, ja starp asmeņiem atrodas svešķermeņi, var radīt darbības traucējumu. Lai tos noņemtu, ievērojiet norādes sadaļā par iestrēgušu nezāļu izņemšanu.

Turiet darbarīku tā, lai griezējasmens atrastos paralēli zemei. Sāciet darbināt darbarīku, kad griezējasmens vēl nesaskaras ar zemi vai cietiem priekšmetiem. Darbarīka rotācijas ātrumu pielāgojiet atbilstoši plaujamās zāles īpašībām. Ja rotācijas ātrums ir neliels, nopļautā zāle varētu sapīties griezējasmeņos. Plaujot zāli, virzieties uz priekšu un darbarīku vienmērīgi šūpojiet pusaplī no labās puses uz kreiso pusi – līdzīgi kā izkapti. Regulējies šūpošanas ātrumu atbilstoši plaujamajai zālei.

Att.9

PIEZIME: Augšējais asmens un apakšējais asmens rotē savstarpēji pretējā virzienā.

APKOPE

⚠ BRĪDINĀJUMS: Pirms aprīkojuma pārbaudes vai apkopes izslēdziet motoru un noņemiet aizdedzes sveces vāciņu vai akumulatora kasetni. Pretējā gadījumā griešanas instruments vai citas detaļas var sākt kustību un radīt smagus ievainojumus.
⚠ BRĪDINĀJUMS: Veicot aprīkojuma pārbaudi vai apkopi, vienmēr nolieciet to guļus. Aprīkojuma salikšana vai regulēšana stateniskā stāvoklī var radīt smagus ievainojumus.
⚠ BRĪDINĀJUMS: levērojiet brīdinājumus un piesardzības norādījumus drošības brīdi-nājumu sadaļā un piedziņas bloka lietošanas rokasgrāmatā.

IEVĒRĪBAI: Nekad neizmantojiet gazolīnu, ben-zīnu, atšķaidītāju, spirtu vai līdzīgus šķidrumus. Tas var radīt izbalēšanu, deformāciju vai plaisas.

Lai saglabātu izstrādājuma DROŠU un UZTICAMU darbību, remontdarbus, apkopi un regulēšanu uzticiet veikt tikai Makita pilnvarotam vai rūpnīcas apkopes centram, un vienmēr izmantojiet tikai Makita rezerves daļas.

Vispārēja pārbaude

• Pievelciet valīgas skrūves un uzgriežnus.
• Pārbaudiet, vai nav bojātu daļu un asmeņu. Ja nepieciešams, sazinieties ar pilnvarotu apkopes centru, lai nomainītu bojātās detaļas.

Darbarīka tīrīšana

Tīriet papildierīci, noslaukot puteklus, zemi vai nopļauto zāli ar sausu drānu vai drānu, kas samērcēta ziepjūdenī un pēc tam izgriezta. Notīriet nopļauto zāli vai gružus, kas piekērušies griezejasmenim.

Griezējasmeņu nonņemšana

⚠ UZMANĪBU: Nonemot griezējasmeņus, vienmēr valkājiet cimdus.

Griezējasmeņu tīrīšanas, asināšanas vai nomai- ņas gadījumos noņemiet tos, veicot tālāk norādītās darbības.

1. Noņemiet asmens pārsegu.
2. Uzlieciet galatslēgu uz uzgriežna. Grieziet galatslēgu, lai atvere apakšējā asmenī savietotos ar atveri augšējā asmenī.

Att.10: 1. Galatslēga 2. Atvere apakšējā asmenī

leskatieties atverē apakšējā asmenī, lai pārliecinātos, ka tā ir savietota ar pareizo atveri augšējā asmenī. Augšējā asmenī ir tapas un divu veidu atveres: apaļa un ovāla. Savietojiet apaļo atveri augšējā asmenī ar atveri apakšējā asmenī un tad ievietojiet atverēs seštūru uzgriežņu atslēgu.

Att.11: 1. Atvere apakšējā asmenī 2. Apaļā atvere augšējā asmenī 3. Ovālā atvere augšējā asmenī 4. Tapa

Att.12: 1. Apakšējais asmens 2. Augšējais asmens

3. Sešstūru uzgriežņu atslēga

PIEZIME: Atrodiet apało atveri augšējā asmenī, izmantojot norādes tālāk.

• Griežot apakšējo asmeni pretēji pulksteņrādītāju kustības virzienam, apalā atvere ir nākamā aiz tapas.
• Ja ar atveri apakšējā asmenī tiek savietota ovālā atvere, sešstūru uzgriežņu atslēgu var ievietot, bet ir jūtama liela pretestība.
• Ja ar atveri apakšējā asmenī tiek savietota tapa, tapā var redzēt skrūves vītni. Šādā gadī-jumā seštūru uzgriežņu atslēgu nevar ievietot pilnībā.

⚠UZMANĪBU: Griežot galatslēgu, nelieciet pirkstus uz asmens. Griežot galatslēgu, griežas arī asmeni, un ir iespējams savainoties.

⚠UZMANĪBU: Vienmēr, savietojot atve-res augšējā un apakšējā asmenī, izmantojiet galatslēgu.

1. levietojot sešstūru uzgriežņu atslēgu, ar galatslēgu grieziet skrūvi pulksteņrādītāju kustības virzienā, lai to atskrūvētu valīgāk.

Att.13: 1. Galatslēga 2. Sešstūru uzgriežņu atslēga

1. Izņemiet skrūvi, piespiedējblīvi un turētāju kopā ar apakšējo asmeni.

Att.14: 1. Skrūve 2. Piespiedējblīve 3. Turētājs (apakšējam asmenim) 4. Apakšējais asmens

1. Spiežot uz augšējā asmens, grieziet to pretēji pulksteņrādītāju kustības virzienam, lai novietotu tapu, kā redzams attēlā. Pēc tam noceliet augšējo asmeni no turētāja un noņemiet.

Att.15: 1. Augšējais asmens 2. Turētājs (augšējam asmenim) 3. Tapa

1. Noņemiet apakšējo asmeni. Lai to noņemtu, grieziet apakšējo asmeni pretēji pulkstenrādītāju kustības virzienam un novietojiet tapu, kā redzams attēlā, tad noceliet apakšējo asmeni no turētāja.

Att.16: 1. Apakšējais asmens 2. Turētājs (apakšējam asmenim) 3. Tapa

IEVĚRĪBAI: Pēc griezējasmeņu noņemšanas nolieciet skrūvi, piespiedējblīvi un turētāju drošā vietā, lai tie netiktu nozaudēti.

PIEZIME: Informaciju par griezējasmeņu uzstādīšanu skatiet sadaļā par griezējasmeņu nomaiņu.

lestrēgušu nezālu izņemšana

IEVĚRĪBAI: Periodiski iztīriet nezāles un svešķermeņus, kas iestrēgušas starp griezējasmeņiem un turētājos. Ja tiek izmantota papildierīce, kuras iekšpusē ir iestrēgušas nezāles, ir iespējami darbības traucējumi.

Nonemiet griezejasmeņus. Izņemiet starp augšējiem un apakšējiem asmeņiem iestrēgušās nezāles. Izmantojot suku, izņemiet arī turētājos iestrēgušās nezāles, it īpaši ap tapām. Noteikti notīriet pie turētāja piekērušās nezāles, kā redzams attēlā.

Att.17: 1. Turētājs (augšējam asmenim) 2. Turētājs (apakšējam asmenim)

Nomazgājiet griezējasmeņus ar ūdeni un pilnībā nožā- vējiet. Pēc tam uzklājiet eļļu aizsardzībai no rūsas.

PIEZIME: Informaciju par griezējasmeņu noņemšanu skatiet sadaļā par griezējasmens noņemšanu.

Griezējasmeņu asināšana

⚠ UZMANĪBU: Asinot griezējasmeņus, vienmēr valkājiet cimdus.

IEVĒRĪBAI: Asinot griezējasmeņus, asiniet gan augšējo, gan apakšējo griezējasmeni.

IEVĒRĪBAI: Ja asināšanas rezultātā griezējas- meni ir būtiski deformējušies, nomainiet tos ar jauniem.

IEVĒRĪBAI: Aptuvens norādījums varētu būt asināt griezējasmeņus ik pēc 8 lietošanas stundām. Biežāka asināšana ir ieteicama, ja bieži plaujat nezāles kopā ar to saknēm vai plaujat nezāles akmeņainās virsmās vai virsmās ar daudz šķēršliem. Izmantojot trulus griezējasmeņus, ir slikti plaušanas rezultāti, un darbarīku ir iespējams sabojāt.

IEVĒRĪBAI: Griezējasmeņu asināšanai izmantojiet dimanta vīli. Varat izmantot arī diska slīpmašīnu.

1. Noņemiet griezējasmenus no papildierīces.

PIEZIME: Plašaku informāciju skatiet sadaļā par griezējasmens noņemšanu.

1. Ar vīli uzasiniet augšējā un apakšējā griezējas-mens smailes un griezējmalas 40° lenkī.

Att.18: 1. Griezējmala 2. Smaile 3. Riba 4. Vīle

PIEZIME: Augšējais asmens ir jānomaina, ja zobi ir nodiluši līdz ribai.

1. Ar vīli noapałojiet katra asmens pamatni, kā redzams attēlā.

Att.19

IEVĚRĪBAI: Neveidojiet asmens pamatni leŋkī vai ar ieškēlumiem. Tādējādi griezējasmenī var veidoties plaisas.

Griezējasmeņu nomaina

Papildu piederumi

⚠ UZMANĪBU: Nomainot griezējasmeņus, vienmēr valkājiet cimdus.

Pirms darba uzsākšanas pārbaudiet augšējā un apakšējā asmens virzienus; augšējā un apakšējā asmens griezējmalas (slīpās virsmas) savstarpēji ir vērstas uz ārpusi, kad asmeni ir salikti.

Att.20: 1. Griezējmala 2. Apakšējais asmens 3. Augšējais asmens

IEVĚRĪBAI: Ja griezējmalas ir vērstas vienā virzienā vai uz iekšu viena otrai pretī, nebūs iespējams plaut zāli.

Uzstādiet griezējasmeņus, veicot tālāk norādītās darbības.

1. Nonemiet iepriekšējos griezējasmeņus no papildierīces.

PIEZIME: Plašaku informāciju skatiet sadaļā par griezējasmens nonemšanu.

1. Uzstādiet uz turētāja jaunu augšējo asmeni.

Augšējā asmens vienā pusē ir izvirzījums. Noteikti uzstādiet augšējo asmeni tā, lai puse ar izvirzījumu (uzdrukāts bultas marķējums) ir vērsts uz pievada korpusa pusi.

Att.21: 1. Augšējais asmens 2. Pievada korpuss 3. Izvirzījums

Savietojiet ovālās atveres augšējā asmenī ar tapām. Spiediet augšējo asmeni uz leju un vienlaicīgi grieziet to pulksteņrādītāju kustības virzienā, līdz tapas notur augšējo asmeni.

Att.22: 1. Augšējais asmens 2. Turētājs (augšējam asmenim) 3. Tapa

IEVĚRĪBAI: Noteikti novietojiet augšējo asmeni tā, lai to turētu visas tapas.

1. Uzstādiet uz turētāja jaunu apakšējo asmeni.

Novietojiet apakšējo asmeni tā, lai asmens puse ar bul-tas markējumu būtu vērsta pret turētāju, un savietojiet asmenī esošās ovālās atveres ar tapām. Pēc tam grie-ziet apakšējo asmeni pulksteņrādītāju kustības virzienā, līdz tapas notur apakšējo asmeni.

Att.23: 1. Apakšējais asmens 2. Turētājs (apakšē-jam asmenim) 3. Tapa

IEVĚRĪBAI: Noteikti novietojiet apakšējo asmeni tā, lai to turētu visas tapas.

1. Novietojiet apakšējo asmeni (ar turētāju) uz augšējā asmens, savietojot rievu uz vārpstas un uz turētāja.

Att.24: 1. Apakšējais asmens 2. Turētājs (apakšējam asmenim) 3. Vārpsta 4. Augšējais asmens

1. Uzlieciet uz turētāja piespiedējblīvi, savietojot rievu uz vārpstas un uz piespiedējblīves. Pēc tam ar roku uz brīdi pievelciet skrūves.

Att.25: 1. Skrūve 2. Piespiedējblīve

1. Savietojiet atveres apakšējā asmenī un augšējā asmenī un ievietojiet seštūru uzgriežņu atslēgu. Pēc tam ievietojiet seštūru uzgriežņu atslēgu atverē un stingri pievelciet skrūvi ar galatslēgu.

Att.26: 1. Galatslēga 2. Sešstūru uzgriežņu atslēga

PIEZIME: Informaciju par augsejā un apaksejā asmens atveru savietošanu skatiet sadaļā par grieze-jasmeņu noņemšanu.

1. Izņemiet sešstūra atslēgu un uzlieciet asmeņu pārsegu uz griezējasmeņiem.

Kustīgo dalu ellošana

IEVĒRĪBAI: Izpildiet aprīkojuma ellošanas biežuma un daudzuma norādījumus. Nepietiekama ellošana var sabojāt kustīgās detalas.

Zobratu kārba:

⚠ UZMANĪBU: Neeļļojiet, ja zobratu kārba ir karsta. Karsta zobratu kārba var radīt apdegumus.

Ar galatslēgu izskrūvējiet pievada korpusa piekļuves skrūvi.

Apmēram ik pēc 50 darba stundām caur ellošanas atveri ieziediet pievada korpusu ar smērvielu (Shell Alvania 2 vai līdzvērtīgu).

▶ Att.27: 1. Ellošanas atvere

Piedziņas vārpsta:

Apmēram ik pēc 30 darba stundām ieziediet piedziņas vārpstu ar smērvielu (Shell Alvania 2 vai līdzvērtīgu).

Att.28

PIEZIME: Originālo Makita smērvielu var nopirkt pie vietējā Makita izplatītāja.

Glabāšana

⚠ BRĪDINĀJUMS: levērojiet brīdinājumus un piesardzības norādījumus drošības brīdinājumu sadaļā un piedziņas bloka lietošanas rokasgrāmatā.

Ja neizmantojat šo papildierīci, pievienojiet asmens pārsegu.

Glabājot šo papildierīci atseviški no piedziņas bloka, caurules galā uzlieciet vāciņu.

Att.30

⚠ UZMANĪBU: Neatbalstiet papildierīci, pie-mēram, pret sienu. Papildierīce var pēkšņi krist un izraisīt traumas.

Pārbaužu un tehnisko apkopju intervāls

Darba stundas Pirms		lietošanas	8 st. 10 st./katru dienu	30 st. 50 st.
Ierīce kopumā Vizuāli pārbaudiet, vai nav bojātu detaļu		√	----
Visas stiprinājuma skrūves un uzgriežņi	Pievelciet	√	----
Pievada korpuss leziediet - - - -
Piedziņas vārpsta leziediet - - - -				√

Darba stundas Pirms		lietošanas	8 st. 10 st./katru dienu	30 st. 50 st.
Griezējasmens Vizuāli pārbaudiet, vai nav bojājumu		√	---	√
		Uzasiniet -		√	---
		Nomainiet ---			√(līdz 40 st.)
Piedziņas bloks Skatiet piedziņas bloka lietošanas rokasgrāmatu

PROBLÉMU NOVĚRŠANA

Pirms nododat ierīci remontā, arī paši veiciet pārbaudi. Ja konstatējat problēmu, kas rokasgrāmatā nav aprakstīta, nemēģiniet izjaukt ierīci. Tā vietā nododiet ierīci „Makita” pilnvarotos apkopes centros, kur vienmēr tiek izmantotas originālās „Makita” rezerves daļas.

Neatbilstošas darbības stāvoklis lespējamais iemesls (kļūme) Risinājums
Motors nedarbojas. - Skatiet piedziņas bloka lietošanas rokasgrāmatu.
Motors ātri apstājas. - Skatiet piedziņas bloka lietošanas rokasgrāmatu.
Motora griešanās ātrums nepalielinās.	- Skatiet piedziņas bloka lietošanas rokasgrāmatu.
Griezējasmeņi nerotē.⇒ Nekavējoties apturiet motoru.	Nelīdzsvarots griezējasmeņu nostiprinājums
	Griezējasmeņos ir iekēries zars.
	Piedziņas sistēmas novirze
Papildierīce neparasti vibrē.⇒ Nekavējoties apturiet motoru.	Salauzti, saliekti vai nodiluši griezējasmeņi
	Valīgs griezējasmeņu nostiprinājums
	Nelīdzsvarots griezējasmeņu nostiprinājums
	Piedziņas sistēmas novirze
Griezējasmens nekavējoties neap-stājas.⇒ Nekavējoties apturiet motoru.	Piedziņas bloks nedarbojas pareizi.

SPECIFIKACIJOS
