Typ produktu	Multifunkční nástroj (rotační nůžky)
Značka	Makita
Model	EM407MP
Rozměry (D × Š × V)	965 mm × 245 mm × 155 mm
Čistá hmotnost (bez krytu nože)	2,7 kg
Průměr řezu	230 mm
Převodový poměr (horní čepel)	1:26
Převodový poměr (spodní čepel)	1:12
Schválené pohonné jednotky	EX2650LH, DUX60, DUX18, UX01G
Napájení	Přes kompatibilní pohonnou jednotku (tepelnou nebo bezdrátovou)
Hlavní funkce	Sekání trávy, plevele, keřů a křovin
Bezpečnost	Používání osobních ochranných prostředků (přilba, brýle, rukavice, boty); bezpečná vzdálenost 15 m; systém proti zpětnému rázu
Údržba a čištění	Čištění po použití; mazání převodové skříně každých 50 hodin a hnací nápravy každých 30 hodin; ostření nožů každých 8 hodin
Náhradní díly a opravitelnost	Náhradní díly Makita; oprava autorizovaným servisním střediskem
Záruka	V souladu s podmínkami záruky Makita
Normy	EN ISO 11806-1:2022, EN 62841-1:2015+A11:2022

Často kladené otázky - EM407MP MAKITA

Jaké motory jsou kompatibilní s příslušenstvím EM407MP?

Příslušenství EM407MP je schváleno pro použití s následujícími pohonnými jednotkami: EX2650LH (multifunkční motor), DUX60 a DUX18 (bezdrátové motory) a UX01G (bezdrátový motor). Nikdy nepoužívejte příslušenství s neschválenou jednotkou.

Jak nainstalovat chránič nástroje?

Chránič se připevňuje k upínacímu zařízení pomocí dodaných šroubů. Pravidelně dotahujte šrouby, aby byla zachována stálá mezera mezi upínacím zařízením a chráničem. Nikdy nepoužívejte příslušenství bez chrániče.

Jak připevnit trubku příslušenství k pohonné jednotce?

Otočte páku pohonné jednotky směrem k příslušenství, sejměte krytku, zarovnejte kolík se šipkou a zasuňte trubku, dokud se neobjeví uvolňovací tlačítko. Poté otočte páku směrem k pohonné jednotce. Pro vyjmutí postupujte obráceně a stiskněte uvolňovací tlačítko.

Jaký je postup demontáže řezných nožů?

Nasaďte rukavice, nasaďte nástrčný klíč na matici, zarovnejte otvory horního a spodního nože, vložte šestihranný klíč a poté otáčejte šroubem ve směru hodinových ručiček nástrčným klíčem, abyste jej povolili. Odstraňte šroub, upínací podložku, podpěru a spodní nůž, poté horní nůž jeho otočením. Postupujte podle ilustrací v návodu.

Jak naostřit řezné nože?

Demontujte nože, poté pomocí diamantového pilníku naostřete hroty a ostří pod úhlem 40°. Vždy ostřete oba nože (horní i spodní). Zakulaťte patku každého nože. Vyměňte horní nůž, pokud jsou zuby opotřebované až k žebru.

Jaké jsou doporučené intervaly mazání?

Převodová skříň musí být mazána tukem (Shell Alvania 2 nebo ekvivalentem) každých 50 hodin provozu. Hnací náprava musí být mazána každých 30 hodin. Nemažte, když je skříň horká.

Co dělat, pokud příslušenství abnormálně vibruje?

Okamžitě zastavte motor. Pravděpodobnými příčinami jsou: zlomené, zkroucené nebo opotřebované nože (vyměňte je), volné upevnění nožů (utáhněte šroub) nebo anomálie pohonného systému (kontaktujte autorizované servisní středisko).

Jaké osobní ochranné prostředky mám nosit?

Noste bezpečnostní přilbu, ochranné brýle, chrániče sluchu, ochranné rukavice, pevné boty s protiskluzovou podrážkou (nejlépe s bezpečnostní špičkou), dlouhé kalhoty, košili s dlouhým rukávem a v případě potřeby protiprachovou masku.

Jak se vyhnout zpětnému rázu (odrazu nože)?

Abyste předešli zpětnému rázu, používejte segment nože mezi 8. a 11. hodinou nebo mezi 1. a 4. hodinou. Nikdy nepoužívejte segment mezi 11. a 1. hodinou. Nástroj kývejte v půlkruhu jako kosu a nepoužívejte nůž v blízkosti tvrdých předmětů (ploty, kameny atd.).

Kde nechat opravit příslušenství EM407MP?

Veškeré opravy, údržbu a seřízení musí provádět autorizované servisní středisko Makita s výhradním použitím náhradních dílů Makita. Navštivte webové stránky Makita nebo kontaktujte svého prodejce a vyhledejte autorizované středisko.

NÁVOD K OBSLUZE EM407MP MAKITA

Model: EM407MP
Rozmery: dížka x šírka x výška 965 mm x 245 mm x 155 mm
Čistá hmotnost(bez krytu čepelí)	2,7 kg
Priemer sečného záberu 230 mm
Prevodový pomer Horná čepel: 1 : 26	Dolná čepel: 1 : 12

• Hmotnost podl'a postupu EPTA 01/2014

Schválená motorová jednotka

Prečítajte si návod na obsluhu.

Všeobecné bezpečnostné predpisy pre elektrické nástroje

Pojem „elektrický nástroj“ sa vo výstrahách vztahuje na elektricky napájané elektrické nástroje (s káblom) alebo batériou napájané elektrické nástroje (bez kábla).

Bezpečnost' pracoviska

Elektrická bezpečnost'

Používanie a starostlivost' o elektrický nástroj

Všeobecná bezpečnost'

1. Pred použitím zariadenia vždy skontrolujte, či je bezpečné s ním pracovat:

Montáž tyče nadstavca

1. Otočte páčku smerom k strane s motorovou jednotkou.

▶ Obr.7: 1. Páčka

Ak chcete tyč odpojit, otočte páčku smerom k nadstavcu a po stlačení uvolňovacieho tlačidla t'ahajte tyč smerom von.

▶ Obr.8: 1. Uvolňovacie tlačidlo 2. Páčka 3. Tyč

PREVÁDZKA

Pri kosení trávy postupujte smerom dopredu a robte so strojom rovnomerné polkruhové pohyby sprava dol'ava ako pri práci s kosou. Rýchlost' pohybu prispôsobte kosenej tráve.

▶ Obr.9

⚠POZOR: Pri demontáži žacieho noža vždy používajte rukavice.

Vyčistite žacie nože vodou a úplne ich vysušte. Potom naneste olej proti korózii.

POZNÁMKA: Informácie o demontáži žacích nožov nájdete v časti o demontáži žacích nožov.

Ostrenie žacích nožov

⚠POZOR: Pri ostrení žacích nožov vždy používajte rukavice.

UPOZORNENIE: Pri ostrení žacích nožov ostrite hornú aj dolnú čepel'.

APOZOR: Pri výmene žacích nožov vždy používajte rukavice.

▶ Obr.21: 1. Horná čepel' 2. Skriňa prevodovky 3. Výčnelok

1. Umiestnite upínaciu podložku na držiak a zároveň zarovnajte drážku vretena s drážkou upínacej podložky. Potom dočasne rukou dotiahnite skrutku.

▶ Obr.25: 1. Skrutka 2. Upínacia podložka

Mazanie pohyblivých častí

▶ Obr.27: 1. Mazací otvor

Hnacia os:

Interval kontrol a údržby

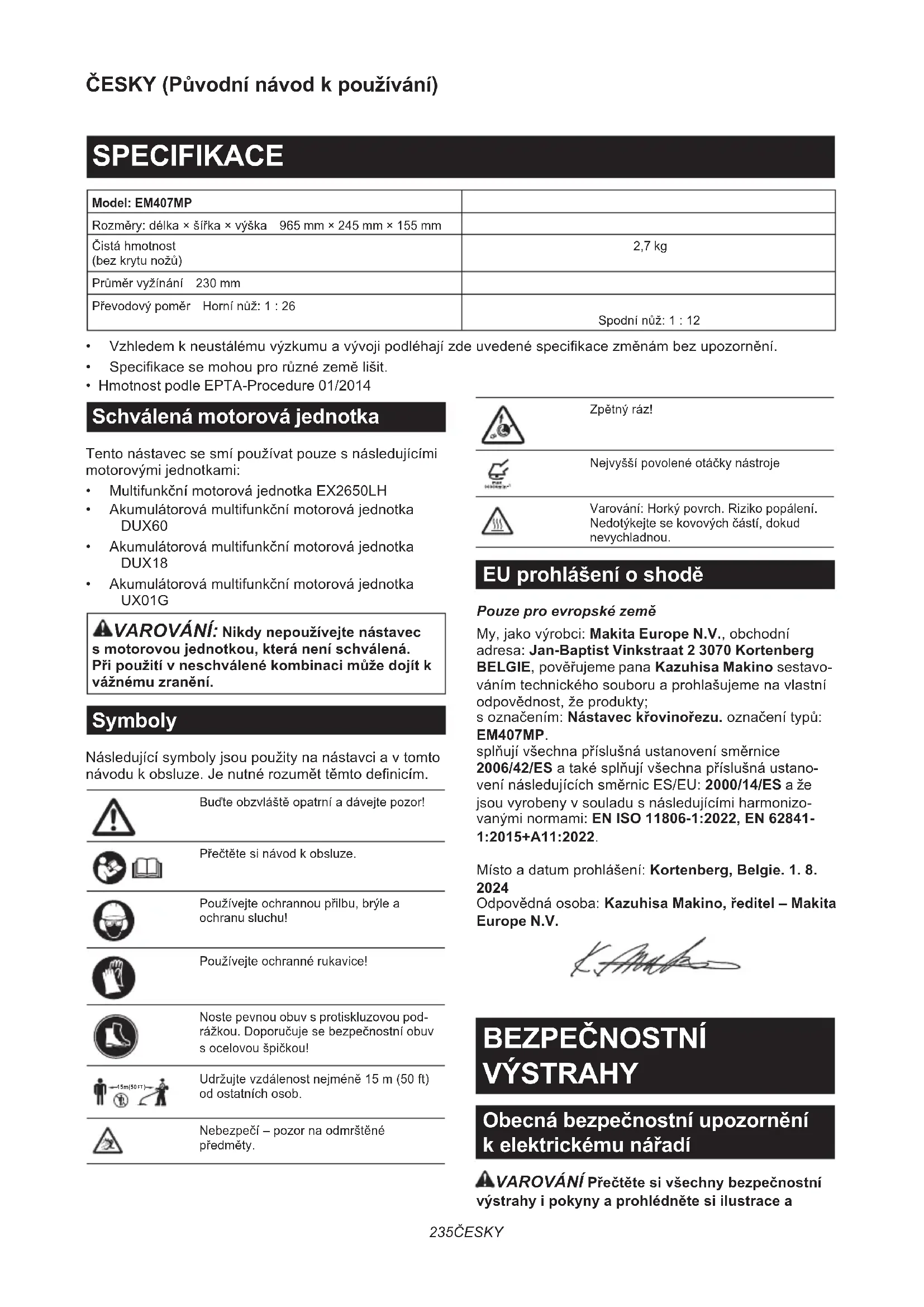

Model: EM407MP
Rozměry: délka × šířka × výška 965 mm × 245 mm × 155 mm
Čistá hmotnost(bez krytu nožů)	2,7 kg
Průměr vyžínání 230 mm
Převodový poměr Horní nůž: 1 : 26	Spodní nůž: 1 : 12

• Vzhledem k neustálému výzkumu a vývoji podléhají zde uvedené specifikace změnám bez upozornění.
• Specifikace se mohou pro různé země lišit.
• Hmotnost podle EPTA-Procedure 01/2014

Schválená motorová jednotka

Tento nástavec se smí použivat pouze s následujícími motorovými jednotkami:

• Multifunkční motorová jednotka EX2650LH
- Akumulátorová multifunkční motorová jednotka DUX60
- Akumulátorová multifunkční motorová jednotka DUX18
- Akumulátorová multifunkční motorová jednotka UX01G

⚠️VAROVÁNÍ: Nikdy nepoužívejte nástavec s motorovou jednotkou, která není schválená. Při použití v neschválené kombinaci může dojít k vážnému zranění.

Symboly

Následující symboly jsou použity na nástavci a v tomto návodu k obsluze. Je nutné rozumět těmto definicím.

Bud'te obzvláště opatrní a dávejte pozor!

Přečtěte si návod k obsluze.

Používejte ochrannou přilbu, brýle a ochranu sluchu!

Používejte ochranné rukavice!

Noste pevnou obuv s protiskluzovou podrážkou. Doporučuje se bezpečnostní obuv s ocelovou špičkou!

Udržujte vzdálenost nejméně 15 m (50 ft) od ostatních osob.

Nebezpečí – pozor na odmrštěné předměty.

Zpětný ráz!

Nejvyšší povolené otáčky nástroje

Varování: Horký povrch. Riziko popálení. Nedotýkejte se kovových částí, dokud nevychladnou.

EU prohlášení o shodě

Pouze pro evropské země

My, jako výrobci: Makita Europe N.V., obchodní adresa: Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIE, pověřujeme pana Kazuhisa Makino sestavováním technického souboru a prohlašujeme na vlastní odpovědnost, že produkty;

s označením: Nástavec křovinořezu. označení typů: EM407MP.

splňují všechna příslušná ustanovení směrnice 2006/42/ES a také splňují všechna příslušná ustanovení následujících směrnic ES/EU: 2000/14/ES a že jsou vyrobeny v souladu s následujícími harmonizovanými normami: EN ISO 11806-1:2022, EN 62841-1:2015+A11:2022.

Místo a datum prohlášení: Kortenberg, Belgie. 1. 8. 2024

Odpovědná osoba: Kazuhisa Makino, ředitel – Makita Europe N.V.

BEZPEČNOSTNÍ VÝSTRAHY

Obecná bezpečnostní upozornění k elektrickému nářadí

⚠️VAROVÁNÍ Přečtěte si všechny bezpečnostní výstrahy i pokyny a prohlédněte si ilustrace a

specifikace dodané k tomuto elektrickému nářadí. Nedodržení všech níže uvedených pokynů může vést k úrazu elektrickým proudem, požáru a/nebo vážnému zranění.

Všechna upozornění a pokyny si uschovejte pro budoucí potřebu.

Pojem „elektrické nářadí“ v upozorněních označuje elektrické nářadí, které se zapojuje do elektrické sitě, nebo elektrické nářadí využívající akumulátory.

Bezpečnost na pracovišti

1. Udržujte na pracovišti pořádek a dbejte, aby bylo dobře osvětlené. Nepořádek a nedostatek světla mohou zapříčinit úraz.
2. Nepracujte s elektrickým nářadím ve výbušném prostředí, například na místech s výskytem hořlavých kapalin, plynů nebo prachu. Elektrické nářadí produkuje jiskry, které mohou způsobit vznícení prachu nebo par.
3. Během činnosti s elektrickým nářadím udržujte děti a přihlížející v dostatečné vzdálenosti. Rozptylování může způsobit ztrátu kontroly.

Elektrická bezpečnost

1. Zástrčka elektrického nářadí musí dosáhnout k elektrické zásuvce. Zástrčku nikdy žádným způsobem neupravujte. Při použití elektrického nářadí s uzemněním nepoužívejte žádné adapté. Neupravované zástrčky a odpovídající zásuvky snižují nebezpečí úrazu elektrickým proudem.
2. Vyhýbejte se tělesnému kontaktu s uzemněnými předměty, např. potrubím, radiátory, sporáky a chladničkami. V případě uzemnění vašeho těla hrozí zvýšené nebezpečí úrazu elektrickým proudem.
3. Nevystavujte elektrické nářadí působení deště nebo vlhka. Voda, která se dostane do elektrického nářadí, zvyšuje nebezpečí úrazu elektrickým proudem.
4. Nenamáhejte napájecí kabel. Nikdy nepřenášejte elektrické nářadí za napájecí kabel ani za něj při vytahování ze zásuvky netahejte. Dbejte, aby napájecí kabel nepřišel do styku s teplem, olejem, ostrými hranami nebo pohyblivými díly. Poškozené nebo zamotané napájecí kabely zvyšují nebezpečí úrazu elektrickým proudem.
5. Pracujete-li s elektrickým nářadím venku, využijte prodlužovací kabel vhodný k venkovnímu použití. Použití napájecího kabelu vhodného pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem.
6. Budete-li muset s elektrickým nářadím pracovat ve vlhkém prostředí, použijte napájení s proudovým chráničem. Použití proudového chrániče omezí nebezpečí úrazu elektrickým proudem.
7. Elektrické nástroje mohou vytvářet elektromagnetická pole (EMP), která jsou pro uživatele škodlivá. Uživatelé kardiostimulátorů a jiných podobných zdravotních přístrojů by se měli před použitím tohoto nástroje poradit s výrobcem svého zdravotního zařízení a/nebo s lékařem.

Bezpečnost osob

1. Při práci s elektrickým nářadím bud'te opatrní, dávejte pozor na to, co děláte, a používejte zdravý rozum. Nepracujte s elektrickým nářadím, když jste unavení nebo pod vlivem drog, alkoholu či léků. Chvilková nepozornost při práci s elektrickým nářadím může mít za následek těžký úraz.
2. Používejte osobní ochranné prostředky. Vždy používejte ochranu zraku. Ochranné pracovní prostředky, jako je například respirátor, protisklu-zová obuv, ochranná přilba nebo ochrana sluchu, omezí při správném použití riziko zranění.
3. Zamezte neúmyslnému uvedení do chodu. Před připojením ke zdroji napájení, při zvedání či přenášení nářadí a před nasazením akumulátoru se ujistěte, zda je přepínač vypnutý. Přenášení elektrického nářadí s prstem na přepínači nebo připojování elektrického nářadí se zapnutým přepínačem může způsobit úraz.
4. Před zapnutím elektrického nářadí odstraňte všechny nastavovací klíče. Klíč ponechaný v otáčející se části elektrického nářadí může způsobit úraz.
5. Nepřeceňujte vlastní schopnosti. Udržujte vždy správný postoj a rovnováhu. To umožňuje lepší ovládání elektrického nářadí v nenadálých situacích.
6. Vhodně se oblékněte. Nenoste volné šaty ani šperky. Dbejte, abyste měli vlasy a oblečení v dostatečné vzdálenosti od pohyblivých částí. Volné šaty, šperky nebo dlouhé vlasy mohou být zachyceny pohyblivými částmi.
7. Je-li možné připojit zařízení pro odsávání a zachytávání pilin, dbejte, aby bylo připojené a správně používané. Používání zařízení na shromažďování pilin může omezit rizika spojená s prachem.
8. Nedovolte, abyste kvůli pocitu znalosti naby- tému častým používáním nástrojů zpohodlněli a přestali dbát bezpečnostních předpisů. Neopatrnost může způsobit vážné zranění během okamžiku.
9. Při používání elektrického nářadí vždy noste ochranné brýle určené k ochraně zraku. Ochranné brýle musí splňovat požadavky normy ANSI Z87.1 v USA, EN 166 v Evropě nebo AS/NZS 1336 v Austrálii a na Novém Zélandu. V Austrálii a na Novém Zélandu je dle zákona též nutné nosit obličejový štít chránící obličej.

Za vynucení používání vhodných ochranných

pracovních prostředků obsluhou nářadí či jinými osobami v bezprostřední blízkosti pracoviště odpovídá zaměstnavatel.

Práce s elektrickým nářadím a péče o něj

1. Nepoužívejte při práci s nářadím hrubou sílu. Používejte správné elektrické nářadí pro zamýšlené použití. Se správným elektrickým nářadím používaným v souladu s jeho určením dosáhnete lepších výsledků a vyšší bezpečnosti.

2. Nepoužívejte elektrické nářadí, nelze-li jej vypínačem zapnout nebo vypnout. Každé elektrické nářadí, které nelze ovládat pomocí vypínače, je nebezpečné a musí být opraveno.

3. Před nastavováním, výměnou příslušenství nebo uložením elektrického nářadí odpojte jeho zástrčku od zdroje napájení, případně odpojte jeho akumulátor (je-li odpojitelný). Takováto preventivní bezpečnostní opatření snižují nebezpečí neúmyslného spuštění elektrického nářadí.

4. Nepoužívané elektrické nářadí ukládejte mimo dosah dětí a nedovolte s ním pracovat osobám, které nejsou s tímto nářadím nebo s těmito pokyny obeznámeny. V rukou nepovolaných osob je elektrické nářadí nebezpečné.

5. Provádějte údržbu elektrického nářadí a příslušenství. Kontrolujte správnost nastavení a spojení pohyblivých částí, jejich neporušenost a všechny ostatní podmínky, které mohou ovlivňovat jejich činnost. Je-li elektrické nářadí poškozené, nechte je před použitím opravit. Špatně udržované elektrické nářadí bývá příčinou úrazů.

6. Udržujte řezné nástroje nabroušené a čisté. Správně udržované řezné nástroje s ostrými řeznými břity se snadněji ovládají a je u nich menší pravděpodobnost, že uvíznou.

7. Používejte elektrické nářadí, příslušenství, pracovní nástroje, atd. v souladu s těmito pokyny. Současně vezměte v úvahu podmínky na pracovišti a povahu prováděné činnosti. Použití elektrického nářadí pro jiné než určené činnosti by mohlo vést ke vzniku nebezpečné situace.

8. Držadla a uchopovací plochy udržujte suché, čisté a chraňte je před olejem a mazacím tukem. V případě kluzkých držadel a uchopovacích ploch není možné v neočekávaných situacích s nástrojem bezpečně manipulovat a ovládat jej.

9. Při použití nástroje nenoste látkové pracovní rukavice, aby nedošlo k jejich namotání. Namotání látkových pracovních rukavic do pohyblivých částí nástroje může způsobit zranění.

Práce s akumulátorovým nářadím a péče o něj

1. Nabíjení provádějte pouze pomocí nabíječky určené výrobcem. Nabíječka vhodná pro jeden typ akumulátoru může při použití s jiným akumulátorem vést ke vzniku nebezpečí požáru.

2. Elektrické nářadí používejte pouze s určenými akumulátory. Použití jiných akumulátorů může vyvolat nebezpečí zranění a požáru.

3. Pokud akumulátor nepoužíváte, udržujte jej mimo dosah jiných kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné malé kovové předměty,

které mohou propojit svorky akumulátoru. Zkratování svorek akumulátoru může způsobit popáleniny nebo požár.

1. Při hrubém zacházení může z akumulátoru uniknout elektrolyt. Vyvarujte se styku s ním. Pokud dojde k náhodnému kontaktu, omyjte zasažené místo vodou. Pokud elektrolyt zasáhne oči, vyhledejte lékařskou pomoc. Elektrolyt uniklý z akumulátoru může způsobit podráždění nebo popálení pokožky.
2. Nepoužívejte poškozený nebo upravený akumulátor nebo nářadí. U poškozených nebo upravených akumulátorů může dojít k neočekávanému chování, které může mít za následek požár, výbuch nebo riziko poranění.
3. Akumulátor nebo nářadí nevystavujte ohni nebo vysokým teplotám. Při vystavení žáru ohně nebo teplotám nad 130 °C může dojít k výbuchu.
4. Postupujte dle nabíjecích pokynů a akumulátor nebo nářadí nenabíjejte mimo teplotní rozsah specifikovaný v pokynech. Nesprávné nabíjení při teplotách mimo stanovený rozsah může poškodit akumulátor a zvýšit riziko požáru.

Servis

1. Vaše elektrické nářadí si nechávejte opravovat kvalifikovaným pracovníkem s použitím výhradně identických náhradních dílů. Tím zajistíte zachování bezpečnosti elektrického nářadí.
2. Akumulátory nikdy sami nespravujte. Opravy akumulátorů smí provádět pouze výrobce nebo autorizovaná servisní střediska.
3. Dodržujte pokyny pro mazání a výměnu příslušenství.

Bezpečnostní výstrahy k nástavci křovinořezu

Pod pojmem „stroj“ je ve výstrahách a opatřeních míněn nástavec křovinořezu připojený k motorové jednotce. Pod pojmem „motor“ je ve výstrahách a opatřeních míněn motor nebo elektromotor motorové jednotky.

Všeobecná bezpečnostní pravidla

1. Obsluha bez předchozích zkušeností nebo nezkušená osoba musí požádat prodejce o školení ve věci kompletní obsluhy stroje. Nikdy nedovolte, aby stroj použivaly děti, osoby s omezenými fyzickými, smyslovými či duševními schopnostmi nebo s nedosta- tečnými zkušenostmi a znalostmi, ani osoby neobeznámené s příslušnými pokyny.
2. Doporučuje se půjčovat stroj pouze osobám, které prokázaly svoje zkušenosti. Vždy pře- dejte návod k obsluze.
3. Při práci se strojem zůstávejte bdělí, dávejte pozor na to, co děláte, a používejte zdravý rozum. Nepoužívejte stroj, když jste unavení nebo nemocní či pod vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při používání stroje může mít za následek vážné zranění.
4. Se zařízením nepracujte za nepříznivého počasí, zvláště existuje-li nebezpečí bouřek.
5. Dodržujte národní a místní předpisy

související s poháněnými stroji pro venkovní použití.

Zamýšlené použití stroje

Tento stroj je určen pouze pro vyžínání trávy, ple- vele, křovin a podrostu. Stroj nikdy nepoužívejte k žádným jiným účelům. Použití k jinému než určenému účelu může vést k vážnému úrazu.

Osobní ochranné prostředky

1. Vždy noste dlouhé kalhoty ze silné látky, pevnou obuv, rukavice a košili s dlouhými rukávy. Nenoste volné oděvy, šperky, krátké kalhoty ani sandály a nechod'te naboso. Vlasy zajistěte nad úrovní ramen.
2. V případě nebezpečí padajících předmětů vždy noste přilbu.
3. Vždy používejte ochranu sluchu – například sluchátka. Nadměrný hluk může způsobit ztrátu sluchu.
4. Vždy noste pevnou obuv s protiskluzovou podrážkou. Tím ochráníte nohy před úrazem a zajistíte si správný postoj.
5. V případě potřeby noste protiprachovou masku.

Příprava před použitím

1. Před použitím vždy zkontrolujte, zda je stroj bezpečně provozuschopný:
   — Zkontrolujte, zda neuniká palivo.
   — Zkontrolujte, zda jsou všechny spojovací prvky na správných místech a zda jsou zajištěné.
   — Poškozené součásti vyměňte.
   — Zkontrolujte, zda je správně nainstalován a pevně zajištěn vyžínací nástroj.
   — Zkontrolujte, zda je kryt vyžínacího nástroje správně upevněn v poloze popsané v tomto návodu.
   — Zkontrolujte hladký chod a správnou funkci spouště akcelerátoru, odjišťovací páčky a dalších ovládacích spínačů.
   — Očistěte držadla pro zajištění správné kontroly nad strojem.
   — Zkontrolujte, zda jsou držadla nainstalována podle popisu v tomto návodu.
   Nedodržení těchto pokynů může vést k vážnému úrazu.
2. Použijte ostrý nůž. Ohnuté, zkroucené, popraskané, zlomené, oštípané nebo jakkoliv poškozené nože zlikvidujte. U tupého nože je vyšší pravděpodobnost zaseknutí a zpětného rázu.
3. Pro správné upevnění nože vždy používejte všechny požadované součásti. Nesprávné upevnění součástí může způsobit odmrštění nože a vážně zranit obsluhu nebo přihlížející osoby.

Doplňování paliva

1. Před doplňováním paliva vypněte motor. Udržujte mimo dosah otevřeného ohně a jisker. Při doplňování paliva nikdy nekuřte. Jinak může dojít k požáru nebo výbuchu.

2. Palivo doplňujte venku. Doplňování paliva v

uzavřené místnosti může způsobit výbuch palivových par.

1. Zabraňte styku s palivem a motorovým olejem. Nevdechujte výpary z paliva. Pokud dojde k rozlití paliva nebo oleje, ihned stroj nebo zem otřete. Pokud dojde k rozlití paliva na oděv, ihned se v zájmu prevence vznícení oděvu převlékněte.

2. Po doplnění paliva pečlivě utáhněte uzávěr palivové nádrže a zkontrolujte, zda palivo neuniká. Před spuštěním motoru ustupte nejméně 3 m (10 ft) od zdroje paliva a místa jeho doplňování.

3. Palivo prénášejte a skladujte pouze ve schválených nádobách. Udržujte děti v dostatečné vzdálenosti od uloženého paliva.

Spuštění křovinořezu

1. Při spouštění nebo použití stroje udržujte od dětí, přihlížejících osob a domácích zvířat vzdálenost nejméně 15 m (50 ft). Přihlížející osoby navíc musejí používat ochranu očí, protože stále existuje nebezpečí úrazu odmrštěnými předměty. Jinak může nečekaná akce přihlížejících osob nebo zpětný ráz nože vést k vážnému úrazu obsluhy nebo přihlížejících osob.
2. Stroj spouštějte a používejte pouze venku na dobře větraném místě. Používání v omezeném prostoru nebo na nedostatečně větraném místě může způsobit udušení nebo otravu oxidem uhelnatým.
3. Před nastartováním se ujistěte, zda není vyžínací nástroj v žádném kontaktu s pevnými předměty, například s větvemi, kameny atd., neboť vyžínací nástroj se po startu uvede do pohybu.
4. Pokud se vyžínací nástroj při volnoběžných otáčkách motoru otáčí, seřid’te volnoběžné otáčky tak, aby se při nich zastavil. Jinak může neúmyslný styk s pohybujícím se vyžínacím nástrojem vést k vážnému úrazu.
5. Pokud si povšimnete nějakého problému, ihned vypněte motor.

Přeprava

1. Při přepravě vypněte motor. Jinak může neúmyslné spuštění vést k úrazu.
2. Při přepravě stroje vždy upevněte kryt na žací nůž. Styk s nekrytým nožem vede k úrazu.
3. Při přepravě v osobním vozidle zajistěte pro prevenci úniku paliva bezpečnou polohu stroje.
4. Při přenášení stroje zvedněte celý stroj ze země. Tahání stroje způsobí poškození palivové nádrže a únik paliva s následkem požáru.

Obsluha

1. Se strojem pracujte pouze pri dostatečném osvětlení a za dobré viditelnosti. Použití v temnotě nebo v oblastech se špatnou viditelností může vést k nečekané nehodě.

2. Nepoužívejte stroj, když je obtížné udržet rovnováhu, například při práci na strmém povrchu nebo během silného větru.

3. V zimním období dejte pro prevenci uklouznutí pozor na kluzká a vlhká místa s ledem a sněhem.

4. Pokud se k vám blíží osoba, vypněte motor.

Jinak může rotující vyžínací nástroj zasáhnout přihlížející osobu a způsobit vážný úraz.

1. Před uvedením do provozu vyčistěte pracovní oblast. Odstraňte všechny předměty, například kameny, skleněné střepy, hřebíky, dráty nebo šňůry, které by mohly být vymrštěny nebo by se mohly namotat na žací příslušenství. Cizí částice mohou poškodit vyžínací nástroj a způsobit nebezpečný zpětný ráz.

2. Pro zajištění stálé kontroly nad strojem za provozu dodržujte následující pokyny:

— Stroj držte pevně oběma rukama po pravé straně těla.
— Stroj zavěste na rameno (ramena) pomocí postroje.
— Zajistěte bezpečný postoj. Nikdy nepracujte na žebříku nebo stromě.
— Vyhněte se nadměrnému natahování.
— Udržujte vyžínací nástroj pod úrovní pasu.
— Udržujte všechny části těla v dostatečné vzdálenosti od otáčejícího se vyžínacího nástroje a horkého povrchu.

Tímto snížíte riziko úrazu.

1. Pokud dojde k zachycení plevele nebo větví mezi vyžínací nástroj a kryt, vždy před čištěním vypněte motor. Jinak může otáčení nože vést k vážnému úrazu.
2. S výjimkou nouzových situací nikdy nenechá-vejte stroj spadnout a neházejte jím. Pokud stroj spadne nebo na něco narazí, ihned zkontrolujte, zda neuniká palivo nebo zda nedošlo k poškození bezpečnostních zařízení či k jinému poškození. Provoz nesprávně pracujícího stroje může vést k úrazu nebo požáru.
3. Vyžínací nástroj kontrolujte často a ihned poté, kdy narazil do kamene nebo jiných tvrdých předmětů. Pokud dojde za provozu k zlomení vyžínacího nástroje, může odlomená část odletět a způsobit úraz.
4. Před kontrolou, čištěním nebo výměnou vyžínacího nástroje vypněte motor. Jinak se může vyžínací nástroj nečekaně začít otáčet a způsobit vážný úraz.
5. Při vypínání motoru nebo uvolňování spouště akcelerátoru udržujte správnou kontrolu nad strojem až do úplného zastavení vyžínacího nástroje. Nůž dobíhající setrvačností může způsobit úraz.
6. Před zahájením vyžínání vyčkejte, dokud vyžínací nástroj nezíská otáčky dostatečné pro vyžínání. Snižuje se tak riziko zpětného rázu a namotání plevelů.
7. Odpočívejte – zamezíte tak ztrátě kontroly vinou únavy. Doporučujeme 10–20minutový odpočinek po každé hodině práce.
8. Po dobu přestávky nebo pokud opouštíte stroj vypněte motor a umístěte stroj na bezpečné místo. Předejdete tak nečekané nehodě.
9. Nedotýkejte se motoru ani tlumiče výfuku a

nepokládejte je na hořlavé materiály, dokud motor běží ani bezprostředně po jeho vypnutí, protože tyto součásti jsou horké. Může to vést ke vzniku popálenin nebo požáru.

Vyžínací nástroje

1. Používejte vyžínací nástroj vhodný pro danou práci. Vždy používejte kryt vyžínacího nástroje vhodný pro použitý vyžínací nástroj.
2. Nikdy nepoužívejte kovové vícedilné řetízky, cepové nože ani nože jiné než doporučené v tomto návodu. V opačném případě může dojít k vážnému zranění.
3. Při manipulaci s kovovým nožem vždy použí-vejte rukavice a umístěte na nůž kryt. Nůž může způsobit řezné poranění nechráněných rukou.
4. Při práci s kovovými noži dávejte pozor na „zpětné rázy“ a na náhodný zpětný ráz bud’te vždy připraveni. Viz část Zpětný ráz.
5. Před každou prací a po ní se ujistěte, že je vyžínací nástroj pevně připojen. Během používání občas zkontrolujte, zda není vyžínací nástroj povolen.

Zpětný ráz (hození nože)

Zpětný ráz (hození nože) může nastat v případě, kdy se rotující nůž setká s předmětem, který není schopen okamžitě přeseknout. Může být dostatečně prudký k tomu, aby způsobil odhození jednotky nebo obsluhy v libovolném směru a případně ztrátu kontroly nad jednotkou, která vede k vážnému úrazu. Zpětný ráz může nastat bez výstrahy v případě, že se nůž zachytí, přestane otáčet nebo zasekne, a je pravděpodobnější v oblastech, kde je špatně vidět na sekaný materiál.

Ke zpětnému rázu dochází zvláště při práci nože v segmentu mezi 11. a 1. hodinou a kontaktu s pevnou překážkou, křovinami či kmeny o průměru 3 cm či více.

▶ Obr.1

Prevence zpětného rázu:

1. Používejte segment mezi 8. a 11. hodinou a mezi 1. a 4. hodinou.
2. Opisujte plynule nástrojem půlkruh zprava doleva stejně jako při použití kosy. Umožní to, aby do styku s rostlinami přišel správný segment nože.
3. Nikdy nepoužívejte segment mezi 11. a 1. hodinou.

▶ Obr.2

1. Nikdy nepoužívejte vyžínací nože v blízkosti pevných objektů, například plotů, stěn, kmenů stromů a kamenů.
2. Nikdy nepoužívejte vyžínací nože svisle, např. pro úpravu okrajů, střihání živých plotů a podobné operace.
3. Nepoužívejte nástroj v oblastech, kde je obtížně vidět sekaný předmět.

Vibrace

Vystavení nadměrným vibracím poškozuje cévy nebo nervový systém obsluhy a způsobuje

následující příznaky v prstech, rukou nebo zápěstích: „Ochablost“ (necitlivost), mravenčení, bolest, bodavá bolest, změna barvy či stavu pokožky. Pokud nastane některý z těchto příznaků, vyhledejte lékaře.

Pro snížení rizika „nemoci bílých prstů“ udržujte ruce v teple a správně provádějte obsluhu a údržbu stroje a příslušenství.

Údržba

1. Servis stroje zajišťujte pouze prostřednictvím autorizovaného servisního střediska naší společnosti a s použitím identických náhradních dílů. Použivejte pouze identické náhradní díly a příslušenství dodávané společností MAKITA. Nesprávná oprava a nedostatečná údržba může zkrátit životnost stroje a zvýšit riziko nehod.
2. Nikdy neupravujte ani nedemontujte žádné součásti stroje. Mohlo by to způsobit požár nebo vážný úraz.
3. Po použití stroj očistěte a zkontrolujte, zda jsou utaženy všechny šrouby a matice.
4. Zkontrolujte stav vyžínacího nástroje, krytu vyžínacího nástroje a postroje. Žací núž musí být ostrý. Poškozené vyžínací nástroje nikdy nenarovnávejte ani nesvařujte.

Další pokyny

1. Vždy skladujte stroj v uzamčených místnostech a s vyprázdněnou palivovou nádrží.
2. Věnujte pozornost životnímu prostředí. Pro omezení množství výfukových plynů a emisí hluku se vyhněte zbytečné manipulaci s akcelerátorem. Správně seřid'te karburátor.
3. Nepoužívejte motor s poškozeným tlumičem výfuku.

První pomoc

1. Ujistěte se, že pro případ nehody máte v blízkosti prostoru sekání k dispozici lékárničku. Každou položku, kterou z lékárničky vyjmete, neprodleně nahradťe.
2. Při přivolávání pomoci poskytněte následující informace:

— Místo nehody
— Co se stalo
— Počet zraněných osob
— Druh úrazu
— Vaše jméno

Další bezpečnostní pokyny

1. U nástavce křovinořezu používejte vždy jen pro něj určené nože.

2. Používejte pouze vyžínací nástroje označené hodnotou otáček, která se rovná či přesahuje hodnotu otáček vyznačenou na stroji.

3. Stroj pravidelně kontrolujte a udržujte, zvláště před použitím a po něm. Stroj nechávejte opravovat pouze v našem autorizovaném servisním středisku.

4. Před zahájením provozu se ujistěte, že je zádový postroj správně připevněn na závěsu stroje.
5. Před zapnutím stroje odstraňte všechny nastavovací nebo jiné klíče. Příslušenství ponechané v otáčející se části může způsobit úraz.
6. Před zahájením provozu nezapomeňte odstranit kryt na žacím noži.
7. Ujistěte se, že se v pracovní oblasti nena-cházejí žádné elektrické kabely, vodovodní a plynové potrubí atd., které by při poškození v důsledku práce se strojem mohly být zdrojem nebezpečí.
8. Se strojem nepracujte v prostředí s výbušnou atmosférou, například s výskytem hořlavých kapalin, plynů či prachu. Stroj produkuje jiskry, které mohou způsobit vznícení prachu nebo par.
9. Stroj nepoužívejte na vlhkých či mokrých místech a nevystavujte jej dešti. Vnikne-li do stroje voda, zvýší se nebezpeči úrazu elektrickým proudem, požáru či poruchy.
10. Nepoužívejte stroj na strmých svazích a kluzkých površích.
11. Obsluhuje-li nářadí více pracovníků v jedné oblasti, zajistěte, aby vzdálenost mezi pracovníky byla alespoň 15 m (50 stop), aby se předešlo nehodě. Zařidťe, aby jedna osoba držela dohled nad dodržováním vzdálenosti. Pokud nějaká osoba nebo zvíře vstoupí do pracovní oblasti, okamžitě přerušte práci.
12. Během provozu a krátce po něm se nedotýkejte skříně převodovky. Skříně převodovky se během provozu zahřívá a může způsobit popáleniny.
13. Pokud stroj nepoužíváte nebo pokud se přesouváte z jednoho provozního místa na druhé, udržujte prsty v bezpečné vzdálenosti od spouště.

⚠️VAROVÁNÍ: Používáním produktu můžete zvířit prach obsahující chemikálie, jež mohou způsobit onemocnění dýchacích cest či jiná one-mocnění. Mezi takové chemikálie mohou patřit například sloučeniny nacházející se v pesticidech, insekticidech, hnojivech a herbicidech.

Riziko spojené s vystavením těmto materiálům se liší podle toho, jak často provádíte tento typ práce. Chcete-li omezit vystavení se těmto látkám, pracujte na dobře větraném místě a používejte schválené bezpečnostní vybavení, jako jsou například protiprachové masky speciálně určené k odfiltrování mikroskopických částic.

1	Kryt	2	Tyč	3	Převodové ústrojí	4	Chránič
5 Šroub převodového ústrojí		6	Držák (pro horní nůž)	7	Horní nůž	8	Spodní nůž
9	Držák (pro spodní nůž)	10	Upínací podložka	11	Šroub	12	Kryt nožů
13	Šestihranný klíč	14	Trubkový klíč	-	-	-	-

SESTAVENÍ

⚠️VAROVÁNÍ: Před montáží a seřízením zařízení vypněte motor a vytáhněte koncovku zapalovací svíčky nebo vyjměte akumulátor. V opačném případě se mohou vyžínací nástroj nebo jiné části začít pohybovat a způsobit vážné zranění.
⚠️VAROVÁNÍ: Před manipulací s břitem si nasadťe ochranné rukavice. Během montáže nebo seřizování se mohou vaše prsty dostat do kontaktu s břitem a může dojít k vážnému úrazu.
⚠️VAROVÁNÍ: Při montáži nebo seřizování mějte zařízení vždy položené na zemi. Provádí-li se montáž nebo seřizování zařízení ve svislé poloze, může dojít k vážnému zranění.
⚠️VAROVÁNÍ: Říd’te se výstrahami a dodržujte opatření uvedená v části s bezpečnostními výstrahami a v návodu k obsluze motorové jednotky.

Montáž chrániče

⚠️VAROVÁNÍ: Nikdy nepoužívejte nástavec bez vhodného chrániče.

⚠️VAROVÁNÍ: Vždy používejte chránič dodávaný s tímto nástavcem. Nesprávná kombinace nemusí chránit před létajícími nečistotami a kameny. Může také ovlivnit vyvážení nástroje a způsobit vážné zranění.

POZOR: Pravidelně utahujte šrouby na chrániči. Utáhněte stejně pravé a levé šrouby tak, aby byla mezera mezi svorkou a chráničem stejně široká.

Upevněte chránič ke svorce pomocí šroubů.

▶ Obr.4: 1. Svorka 2. Chránič

Montáž nástavcové tyče

⚠UPOZORNĚNÍ: Po instalaci se vždy ujistěte, že je trubice nástavce bezpečně zajištěná. Nesprávná instalace může způsobit pád nástavce z hnací jednotky a následnému zranění.

Namontujte nástavcovou tyč na motorovou jednotku.

1. Otočte páčkou motorové jednotky směrem ke straně s nástavcem.

▶ Obr.5: 1. Páčka

1. Odejměte krytku nástavce. Vyrovnejte kolík se značkou šipky a zasunujte nástavcovou tyč až do vyskočení uvolňovacího tlačítka.

▶ Obr.6: 1. Uvolňovací tlačítko 2. Značka šipky 3. Kolík

1. Otočte páčku směrem ke straně s motorovou jednotkou.

▶ Obr.7: 1. Páčka

Zajistěte, aby byla plocha páčky rovnoběžně s tyčí. Chcete-li tyč vyjmout, otočte páčku směrem ke straně s nástavcem a vytáhněte tyč při současném stisknutí uvolňovacího tlačítka.

▶ Obr.8: 1. Uvolňovací tlačítko 2. Páčka 3. Tyč

PRÁCE S NÁŘADÍM

⚠️ VAROVÁNÍ: Řid’te se výstrahami a dodržujte opatření uvedená v části s bezpečnostními výstrahami a v návodu k obsluze motorové jednotky.

⚠️VAROVÁNÍ: Pokud se vyžínací nástroj pohybuje při volnoběžných otáčkách, volnoběžné otáčky motoru snižte. V opačném případě by nebylo možné vyžínací nástroj zastavit uvolněním plynu a mohlo by dojít k vážnému zranění.

⚠ UPOZORNĚNÍ: Dávejte pozor, aby se otáčející se nože nedotkly země nebo pevného předmětu. V takovém případě by mohlo dojít ke zpětnému rázu a ke zranění.

⚠ UPOZORNĚNÍ: Před použitím zkontrolujte šrouby a matky, zda nejsou povolené. Jsou-li povolené, utáhněte je.

⚠UPOZORNĚNÍ: Jestliže se posekaná tráva zamotala do nožů a otáčky se snížily nebo zcela zastavily, vypněte motor a odstraňte koncovku zapalovací svíčky nebo vyjměte akumulátor a poté odstraňte namotanou trávu.

⚠ UPOZORNĚNÍ: Tento nástavec je navržen k vyžínání trávy a plevele. Nepoužívejte tento nástavec k jakémukoli jinému účelu.

POZOR: Před použitím vždy nejprve zkontrolujte, zda se na vyžínací nástroj nepřilepil cizí materiál, například posekaná tráva. Provozování nástroje s přilepeným cizím materiálem může způsobit závadu vyžínacího nástroje.

POZOR: Mezi horní a dolní nůž se může dostat cizí materiál. Provozování nástroje s cizím materiálem mezi noži může způsobit závadu. Postup odstranění naleznete v části o odstraňování zamotaného plevele.

Držte stroj tak, aby byl břit rovnoběžně se zemí.

Spustte stroj v momentě, kdy se břit nedotýká země nebo pevných předmětů. Upravte rychlost otáček stroje dle potřeby a typu sekané trávy. Nízké otáčky mohou způsobit zamotání trávy do nožů.

Vyžínání trávy se provádí tak, že postupujete směrem kupředu, přičemž kýváte strojem v půlkruhu zprava doleva, jako byste používali kosu. Rychlost kývání upravte dle stavu trávy, kterou sekáte.

▶ Obr.9

POZNÁMKA: Horní a spodní nůž se otáčejí v opačném směru vůči sobě.

ÚDRŽBA

⚠️VAROVÁNÍ: Před kontrolou nebo údržbou zařízení vypněte motor a vytáhněte koncovku zapalovací svíčky nebo vyjměte akumulátor. V opačném případě se mohou vyžínací nástroj nebo jiné části začít pohybovat a způsobit vážné zranění.

⚠️VAROVÁNÍ: Při kontrole nebo údržbě zařízení jej vždy položte. Provádí-li se montáž nebo seřizování zařízení ve svislé poloze, může dojít k vážnému zranění.

⚠️VAROVÁNÍ: Řid’te se výstrahami a dodržujte opatření uvedená v části s bezpečnostními výstrahami a v návodu k obsluze motorové jednotky.

POZOR: Nikdy nepoužívejte benzín, benzen, ředidlo, alkohol či podobné prostředky. Mohlo by tak dojít ke změnám barvy, deformacím či vzniku prasklin.

K zachování BEZPEČNOSTI a SPOLEHLIVOSTI výrobku musí být opravy a veškerá další údržba či seřizování prováděny autorizovanými nebo továrními servisními středisky společnosti Makita s využitím náhradních dílů Makita.

Celková kontrola

• Utáhněte povolené šrouby, matice a vruty.
• Zkontrolujte, zda nejsou některé díly nebo nože poškozené. Pokud jsou některé části nebo nože poškozené, požádejte naše autorizované servisní středisko o výměnu.

Čištění nástroje

Vyčistěte nástavec setřením prachu, špíny a zbytků trávy suchým hadrem nebo hadrem ponořeným do mýdlové vody a vyždímaným. Odstraňte z břitu posekanou trávu a nečistoty.

Demontáž břitů

⚠UPOZORNĚNÍ: Při demontáži břitů vždy používejte rukavice.

Při čištění, ostření nebo výměně břitů je nejprve odmon-tujte následujícím postupem:

1. Odstraňte kryt nožů.

2. Nasadte trubkový klíč na matici. Otáčejte trubkovým klíčem tak, aby otvor na spodním noži byl srovnán s otvorem na horním noži.

▶ Obr.10: 1. Trubkový klíč 2. Otvor na spodním noži

Podívejte se do otvoru na spodním noži a zkontrolujte, zda je srovnán se správným otvorem na horním noži. Na horním noži jsou kolíky a dva typy otvorů; kruhový a oválný. Srovnejte kruhový otvor na horním noži s otvorem na spodním noži a poté vložte šestihranný klíč do otvorů.

▶ Obr.11: 1. Otvor na spodním noži 2. Kruhový otvor na horním noži 3. Oválný otvor na horním noži 4. Kolík

▶ Obr.12: 1. Spodní nůž 2. Horní nůž 3. Šestihranný klíč

POZNÁMKA: Najděte kruhový otvor na horním noži dle následujícího postupu:

• Když otáčíte spodním nožem proti směru hodinových ručiček, kruhový otvor následuje za kolíkem.
• Když je s otvorem na spodním noži srovnán oválný otvor, můžete sice vložit šestihranný klíč, ale pocítíte velkou volnou vůli.
• Když je s otvorem na spodním noži srovnán kolík, uvidíte v kolíku závit. V takovém případě není možné naplno vložit šestihranný klíč.

⚠ UPOZORNĚNÍ: Když otáčíte trubkovým klíčem, nedávejte prsty na nůž. Při otáčení trubkového klíče se rovněž otáčejí nože, což může způsobit zranění.

⚠ UPOZORNĚNÍ: Při srovnávání otvorů v horním a spodním noži vždy používejte trubkový klíč.

1. Při vkládání šestihranného klíče otočte šroubem po směru hodinových ručiček pomocí trubkového klíče, tak aby se šroub povolil.
   ▶ Obr.13: 1. Trubkový klíč 2. Šestihranný klíč
2. Vyjměte šroub, upínací podložku a držák společně se spodním nožem.
   ▶ Obr.14: 1. Šroub 2. Upínací podložka 3. Držák (pro spodní nůž) 4. Spodní nůž
3. Zatlačte na horní nůž, otočte jej proti směru hodinových ručiček tak, aby kolík byl v poloze uvedené na obrázku. Poté zdvihněte horní nůž z držáku a odejměte jej.
   ▶ Obr.15: 1. Horní nůž 2. Držák (pro horní nůž)
4. Kolík
5. Vyjměte spodní nůž. Chcete-li spodní nůž vyjmout, otočte jím proti směru hodinových ručiček, tak aby kolík byl v poloze uvedené na obrázku, poté zvedněte spodní nůž z držáku.
   ▶ Obr.16: 1. Spodní nůž 2. Držák (pro spodní nůž)
6. Kolík

POZOR: Po demontáži břitů ponechte šroub, upínací podložku a držák na místě, tak aby se neztratily.

POZNÁMKA: Chcete-li namontovat břity, postupujte dle kroků popsaných v části o výměně nožů.

Odstranění zachycených částí rostlin

POZOR: Pravidelně odstraňujte plevel a cizí materiál zamotané mezi břity a zachycené v držácích. Používání tohoto nástavce se zamotaným plevelem může způsobit závadu.

Odmontujte břity. Odstraňte zamotaný plevel mezi horním a spodním nožem. Rovněž pomocí kartáče odstraňte zamotaný plevel v držácích, zejména kolem kolíků. Nezapomeňte očistit plevel přilepený na držáku, jak je znázorněno na obrázku.

▶ Obr.17: 1. Držák (pro horní nůž) 2. Držák (pro spodní nůž)

Očistěte břity vodou a nechte je zcela oschnout. Poté naneste antikorozní olej.

POZNÁMKA: Chcete-li břity demontovat, postupujte dle kroků popsaných v části o demontáži břitů.

Naostření břitů

⚠UPOZORNĚNÍ: Při ostření břitů vždy použí-vejte rukavice.

POZOR: Při ostření břitů je nutné naostrít horní i spodní nůž.

POZOR: Jestliže jsou břity broušením zásadně deformované, vyměňte je za nové.

POZOR: Obecně platí, že břity je třeba brousit každých 8 hodin používání. Jestliže často sekáte plevel společně s jeho kořeny nebo na kamenitém povrchu či povrchu s mnoha překážkami, doporučuje se provádět broušení častěji. Používání tupých břitů může mít za následek snížení výkonu a poškození stroje.

POZOR: K ostření břitů používejte diamantový pilník. Můžete také použít brusku.

1. Demontujte břity z nástavce.

POZNÁMKA: Podrobnosti naleznete v části věnující se demontáži břitů.

1. Pomocí pilníku naostřete špičky i střihací ostří horního i spodního nože, a to při úhlu 40°.

▶ Obr.18: 1. Střihací ostří 2. Špička 3. Žebro 4. Pilník

POZNÁMKA: Jsou-li zuby horního nože opotrebené až po žebro, je nutné jej vyměnit.

1. Pomocí pilníku zaoblete patku každého nože, viz obrázek.

▶ Obr.19

POZOR: Patka nože nesmí být hranatá nebo vyštípnutá. Mohlo by to způsobit zlom v noži.

Výměna břitů

Volitelné příslušenství

⚠ UPOZORNĚNÍ: Při výměně břitů vždy používejte rukavice.

Před započetím se ujistěte, že spodní a horní nůž směřují správným směrem; tzn. střihací ostří (zbroušené okraje) spodního i horního nože směřují při montáži od sebe.

▶ Obr.20: 1. Stríhací ostří 2. Spodní nůž 3. Horní nůž

POZOR: Jestliže stříhací ostří směřují stejným směrem nebo k sobě, nebude možné sekat trávu.

Nože namontujte následujícím postupem:

1. Demontujte staré břity z nástavce.

POZNÁMKA: Podrobnosti naleznete v části věnující se demontáži břitů.

1. Namontujte nový horní nůž na držák.

Horní nůž má na jedné straně výčnělek. Horní nůž musí být umístěn tak, aby strana s výčnělkem (označená šipkou) směřovala k převodovému ústrojí.

▶ Obr.21: 1. Horní nůž 2. Převodové ústrojí 3. Výčnělek

Srovnejte oválné otvory v horním noži s kolíky. Otáčejte horním nožem po směru hodinových ručiček, přitom na něj tlačte, dokud kolíky nezachytí horní nůž.

▶ Obr.22: 1. Horní nůž 2. Držák (pro horní nůž) 3. Kolík

POZOR: Horní nůž je třeba nastavit do polohy tak, aby jej zachytily všechny kolíky.

1. Namontujte nový spodní nůž na držák.

Umístěte spodní nůž tak, aby jeho strana označená šipkou směřovala k držáku, poté srovnejte oválné otvory v noži s kolíky. Poté otáčejte spodním nožem po směru hodinových ručiček, dokud kolíky nezachytí spodní nůž.

▶ Obr.23: 1. Spodní nůž 2. Držák (pro spodní nůž) 3. Kolík

POZOR: Spodní nůž je třeba nastavit do polohy tak, aby jej zachytily všechny kolíky.

1. Nasadte spodní nůž (s držákem) na horní nůž, přitom srovnejte drážku závitového vřetena s tou na držáku.

▶ Obr.24: 1. Spodní nůž 2. Držák (pro spodní nůž) 3. Závitové vřeteno 4. Horní nůž

1. Umístěte upínací podložku na držák, přitom srovnejte drážku závitového vřetena s tou na upínací podložce. Poté dočasně ručně přitáhněte šroub.

▶ Obr.25: 1. Šroub 2. Upínací podložka

1. Srovnejte otvory na spodním a horním noži a vložte šestihranný klíč. Poté bezpečně utáhněte šroub pomocí trubkového klíče, přičemž šestihranný klíč musí být vložen do otvoru.

▶ Obr.26: 1. Trubkový klíč 2. Šestihranný klíč

POZNÁMKA: Viz část popisující demontáž břitů, kde naleznete postup srovnání otvorů horního a spodního nože.

1. Odstraňte šestihranný klíč a poté na nože nasadťe kryt nožů.

Mazání pohyblivých částí

POZOR: Dodržujte pokyny týkající se frekvence mazání a množství nanášeného maziva. Při nedostatečném mazání hrozí poškození pohyblivých částí.

Skřín převodovky:

⚠UPOZORNĚNÍ: Mazivo nenanášejte, pokud je skříň převodovky horká. Horká skříň převodovky může způsobit popálení.

Odstraňte šroub převodového ústrojí pomocí trubkového klíče.

Přes mazací otvor naneste vazelínu (Shell Alvania 2 nebo ekvivalentní) do převodového ústrojí po uplynutí každých přibližně 50 pracovních hodin.

▶ Obr.27: 1. Mazací otvor

Hnací osa:

Naneste vazelínu (Shell Alvania 2 nebo ekvivalentní) na hnací osu po uplynutí každých přibližně 30 pracovních hodin.

▶ Obr.28

POZNÁMKA: Originální mazivo Makita zakoupíte u místního prodejce Makita.

Skladování

⚠️VAROVÁNÍ: Řid'te se výstrahami a dodržujte opatření uvedená v části s bezpečnostními výstrahami a v návodu k obsluze motorové jednotky.

Když nástavec nepoužíváte, nasad'te kryt nožů.

▶ Obr.29: 1. Kryt nožů

Při ukládání nástavce odděleně od hnací jednotky nasadťe na konec trubky kryt.

▶ Obr.30

⚠ UPOZORNĚNÍ: Nástavec nikdy o nic neopírejte (např. o stěnu). Jinak by nástavec mohl náhle spadnout a způsobit úraz.

Intervaly kontroly a údržby

Provozní hodiny Před		použitím	8 h 10 h/denně 30 h 50 h
Celá jednotka Vizuální kontrola poškozených částí		√	----
Všechny upevňovací šrouby a matice	Utáhnout	√	----
Převodové ústrojí Nanesení maziva ----					√
Hnací osa Nanesení maziva ----				√
Břit Vizuální kontrola	poškození	√	---	√
	Naostření	-	√	---
	Výměna	---			√(až 40 h)
Hnací jednotka	Viz návod k obsluze hnací jednotky

ŘEŠENÍ POTÍŽÍ

Než požádáte o opravu, provedte vlastní kontrolu. Pokud narazíte na problém, který není popsán v návodu, nepokoušejte se stroj demontovat. Požádejte o pomoc některé z autorizovaných servisních středisek Makita, kde k opravám vždy používají náhradní díly Makita.

Problém	Pravděpodobná příčina (porucha)	Náprava
Motor nelze spustit.	-	Viz návod k obsluze motorové jednotky.
Motor se brzy zastaví.	-	Viz návod k obsluze motorové jednotky.
Nelze zvýšit otáčky motoru.	-	Viz návod k obsluze motorové jednotky.
Problém Pravděpodobná příčina (porucha) Náprava
Nože se neotáčejí.⇒ Motor okamžitě vypněte.	Nesprávné upevnění nožů Správně namontujte nože.
	V nožích se zasekla větvička. Odstraňte cizí materiály.
	Nesprávná funkce systému pohonu O opravu požádejte v autorizovaném servisním středisku.
Nástavec nezvykle vibruje.⇒ Motor okamžitě vypněte.	Prasklý, ohnutý nebo opotřebovaný nůž	Vyměňte nože.
	Uvolněný nástavec nožů Šroub pevně	dotáhněte.
	Nesprávné upevnění nožů Připevněte správně.
	Nesprávná funkce systému pohonu O opravu požádejte v autorizovaném servisním středisku.
Nůž se zastavuje s prodlevou.⇒ Motor okamžitě vypněte.	Hnací jednotka nepracuje správně. Viz návod k obsluze motorové jednotky.

Varnost na delovnem mestu

Osobna zaštitna oprema

1. Uvijek nosite čvrste, duge hlače, robusne čizme, rukavice i majicu dugih rukava. Nemojte nositi široku odjeću, nakit, kratke hlače, sandale ili biti bosi. Svežite kosu tako da bude iznad razine ramena.
2. Uvijek nosite kacigu ako postoji opasnost od padajućih predmeta.
3. Nosite zaštitu za uši, primjerice zaštitne slušalice. Izloženost buci može dovesti do gubitka

sluha.

1. Uvijek nosite robusnu obuću s potplatima koji se ne kližu. One štite vaša stopala od ozljeda i osiguravaju dobro uporište.
2. Po potrebi nosite masku za zaštitu od prašine.
