Ürün Tipi	Çok fonksiyonlu alet (döner makas)
Marka	Makita
Model	EM407MP
Boyutlar (U × G × Y)	965 mm × 245 mm × 155 mm
Net ağırlık (bıçak koruyucusu hariç)	2,7 kg
Kesme çapı	230 mm
Dişli oranı (üst bıçak)	1:26
Dişli oranı (alt bıçak)	1:12
Onaylı motor üniteleri	EX2650LH, DUX60, DUX18, UX01G
Güç kaynağı	Uyumlu motor ünitesi aracılığıyla (termik veya kablosuz)
Ana işlevler	Çim, yabani ot, çalı ve fundalık kesimi
Güvenlik	Kişisel koruyucu ekipman kullanımı (kask, gözlük, eldiven, bot); güvenlik mesafesi 15 m; geri tepme önleme sistemi
Bakım ve temizlik	Kullanımdan sonra temizlik; dişli kutusu yağlaması her 50 saatte bir, motor mili yağlaması her 30 saatte bir; bıçak bileme her 8 saatte bir
Yedek parçalar ve onarılabilirlik	Makita yedek parçaları; yetkili servis merkezinde onarım
Garanti	Makita garanti koşullarına tabidir
Standartlar	EN ISO 11806-1:2022, EN 62841-1:2015+A11:2022

Sık sorulan sorular - EM407MP MAKITA

EM407MP aksesuarı hangi motorlarla uyumludur?

EM407MP aksesuarı aşağıdaki motor üniteleriyle kullanım için onaylanmıştır: EX2650LH (çok fonksiyonlu motor), DUX60 ve DUX18 (kablosuz motorlar) ve UX01G (kablosuz motor). Aksesuarı asla onaylanmamış bir üniteyle kullanmayın.

Alet koruyucusu nasıl takılır?

Koruyucu, sağlanan cıvatalarla sıkma tertibatına sabitlenir. Sıkma tertibatı ile koruyucu arasında sabit bir boşluk sağlamak için cıvataları periyodik olarak sıkın. Aksesuarı asla koruyucusuz kullanmayın.

Aksesuar hortumu motor ünitesine nasıl bağlanır?

Motor ünitesinin kolunu aksesuar tarafına çevirin, kapağı çıkarın, pimi okla hizalayın ve serbest bırakma düğmesi görünene kadar hortumu sokun. Ardından kolu motor ünitesi tarafına çevirin. Çıkarmak için serbest bırakma düğmesine basarak tersini yapın.

Kesme bıçaklarının sökme prosedürü nedir?

Eldiven takın, lokma anahtarı somuna yerleştirin, üst ve alt bıçak deliklerini hizalayın, altıgen anahtarı sokun ve ardından cıvatayı gevşetmek için lokma anahtarıyla saat yönünde çevirin. Cıvatayı, sıkma pulunu, desteği ve alt bıçağı, ardından üst bıçağı döndürerek çıkarın. Kılavuzdaki resimlere bakın.

Kesme bıçakları nasıl yeniden bilenir?

Bıçakları sökün, ardından uçları ve kesici kenarları 40° açıyla bilemek için elmas eğe kullanın. Her zaman her iki bıçağı da (üst ve alt) bileyin. Her bıçağın kökünü yuvarlayın. Dişler kaburgaya kadar aşınmışsa üst bıçağı değiştirin.

Önerilen yağlama aralıkları nelerdir?

Dişli kutusu, her 50 saatte bir gres (Shell Alvania 2 veya eşdeğeri) ile yağlanmalıdır. Motor mili her 30 saatte bir yağlanmalıdır. Kasa sıcakken yağlamayın.

Aksesuar anormal şekilde titreşirse ne yapmalıyım?

Motoru hemen durdurun. Olası nedenler: kırık, bükülmüş veya aşınmış bıçaklar (bunları değiştirin), bıçakların gevşek sabitlenmesi (cıvatayı sıkın) veya tahrik sisteminde anormallik (yetkili servis merkezine başvurun).

Hangi kişisel koruyucu ekipmanları giymeliyim?

Güvenlik kaskı, koruyucu gözlük, ses geçirmez başlık, koruyucu eldiven, sağlam kaymaz tabanlı botlar (tercihen çelik burunlu), uzun pantolon, uzun kollu gömlek ve gerekirse toz maskesi takın.

Geri tepme (bıçak sıçraması) nasıl önlenir?

Geri tepmeyi önlemek için bıçak segmentini 8 ile 11 veya 1 ile 4 arasında uygulayın. Segmenti asla 11 ile 1 arasında kullanmayın. Aleti tırpan gibi yarım daire şeklinde sallayın ve bıçağı sert nesnelerin (çitler, taşlar vb.) yakınında kullanmayın.

EM407MP aksesuarını nerede tamir ettirebilirim?

Tüm onarım, bakım veya ayarlar, yalnızca Makita yedek parçaları kullanan yetkili Makita satış sonrası servis merkezi tarafından yapılmalıdır. Yetkili bir merkez bulmak için Makita web sitesini ziyaret edin veya bayinizle iletişime geçin.

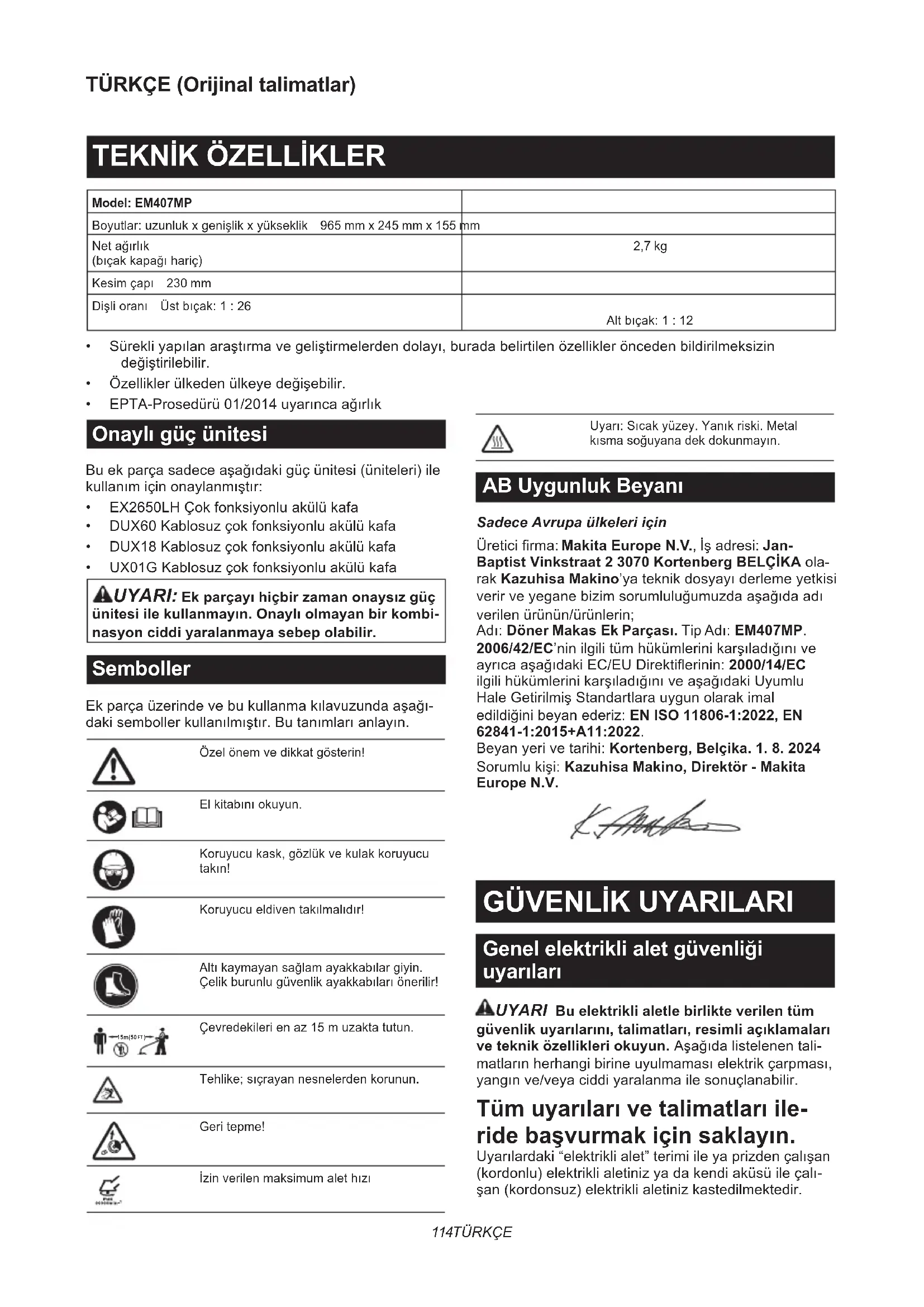

KULLANIM KILAVUZU EM407MP MAKITA

Model: EM407MP
Boyutlar: uzunluk x genişlik x yükseklik 965 mm x 245 mm x 155 mm
Net ağırlık(bıçak kapağı hariç)	2,7 kg
Kesim çapı 230 mm
Dişli oranı Üst bıçak: 1 : 26	Alt bıçak: 1 : 12

- Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.

- Özellikler ülkeden ülkeye değişebilir.

• EPTA-Prosedürü 01/2014 uyarınca ağırlık

Onaylı güç ünitesi

Bu ek parça sadece aşağıdaki güç ünitesi (üniteleri) ile kullanım için onaylanmıştır:

• EX2650LH Çok fonksiyonlu akülü kafa

• DUX60 Kablosuz çok fonksiyonlu akülü kafa

• DUX18 Kablosuz çok fonksiyonlu akülü kafa

• UX01G Kablosuz çok fonksiyonlu akülü kafa

AUYARI: Ek parçayı hiçbir zaman onaysız güç ünitesi ile kullanmayın. Onaylı olmayan bir kombinasyon ciddi yaralanmaya sebep olabilir.

Semboller

Ek parça üzerinde ve bu kullanma kılavuzunda aşağıdaki semboller kullanılmıştır. Bu tanımları anlayın.

Özel önem ve dikkat gösterin!

El kitabını okuyun.

Koruyucu kask, gözlük ve kulak koruyucu takın!

Koruyucu eldiven takılmalıdır!

Altı kaymayan sağlam ayakkabılar giyin. Çelik burunlu güvenlik ayakkabıları önerilir!

Çevredekileri en az 15 m uzakta tutun.

Tehlike; sıçrayan nesnelerden korunun.

Geri tepme!

İzin verilen maksimum alet hızı

Uyarı: Sıcak yüzey. Yanık riski. Metal kısma soğuyana dek dokunmayın.

AB Uygunluk Beyani

Sadece Avrupa ülkeleri için

Üretici firma: Makita Europe N.V., İş adresi: Jan-Baptist Vinkstraat 2 3070 Kortenberg BELÇİKA olarak Kazuhisa Makino'ya teknik dosyayı derleme yetkisi verir ve yegane bizim sorumluluğumuzda aşağıda adı verilen ürünün/ürünlerin;

Adı: Döner Makas Ek Parçası. Tip Adı: EM407MP.

2006/42/EC'nin ilgili tüm hükümlerini karşıladığı ve ayrıca aşağıdaki EC/EU Direktiflerinin: 2000/14/EC ilgili hükümlerini karşıladığı ve aşağıdaki Uyumlu Hale Getirilmiş Standartlara uygun olarak imal edildiğini beyan ederiz: EN ISO 11806-1:2022, EN 62841-1:2015+A11:2022.

Beyan yeri ve tarihi: Kortenberg, Belçika. 1. 8. 2024 Sorumlu kişi: Kazuhisa Makino, Direktör - Makita Europe N.V.

GÜVENLİK UYARILARI

Genel elektrikli alet güvenliği uyarıları

⚠UYARI Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, resimli açıklamaları ve teknik özellikleri okuyun. Aşağıda listelenen talimatların herhangi birine uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir.

Tüm uyarıları ve talimatları ile-ride başvurmak için saklayın.

Uyarılardaki "elektrikli alet" terimi ile ya prizden çalışan (kordonlu) elektrikli aletiniz ya da kendi aküsü ile çalışan (kordonsuz) elektrikli aletiniz kastedilmektedir.

Çalışma alanı güvenliği

1. Çalışma alanını temiz tutun ve iyi aydınlatın. Karmakarışık ve karanlık alanlar kazalara davetiye çıkarır.
2. Elektrikli aletleri çabuk tutuşan sıvıların, gazların ya da tozların bulunduğu yerler gibi patlayıcı ortamlarda çalıştırmayın. Elektrikli aletler tozları ya da dumanları tutuşturabilecek kıvılcımlar çıkarır.
3. Bir elektrikli aleti kullanırken çocukları ve seyredenleri uzak tutun. Dikkatinizin başka tarafa çekilmesi kontrolü kaybetmenize neden olabilir.

Elektrik Güvenliği

1. Elektrikli aletlerin fişleri prize uygun olmalıdır. Fişlerde herhangi bir şekilde değişiklik yapmayın. Topraklı elektrikli aletlerle fiş adaptörleri kullanmayın. Üstünde değişiklik yapılmamış fişler ve bunlara uygun prizler elektrik şoku riskini düşürür.
2. Topraklama yapılan borular, radyatörler, kuzineler ve buzdolapları gibi yüzeylere vücut temasından kaçının. Vücudunuz toprak hattıyla temas ederse elektrik şoku riski artar.
3. Elektrikli aletleri yağmura ve ıslak koşullara maruz bırakmayın. Bir elektrikli aletin içine su girmesi elektrik şoku riskini arttırır.
4. Kordonu kötü kullanmayın. Elektrikli aleti taşımak, çekmek ya da fişten çekmek için asla kordonunu kullanmayın. Kordonu ısidan, yağdan, keskin kenarlardan ya da hareketli parçalardan uzak tutun. Hasar görmüş ya da dolaşık kordonlar elektrik şoku riskini arttırır.
5. Elektrikli aletleri açık havada kullanırken, açık havada kullanılmaya uygun bir uzatma kablosu kullanın. Açık havada kullanılmaya uygun bir uzatma kablosu kullanımı elektrik şoku riskini düşürür.
6. Eğer elektrikli bir aleti ıslak bir yerde kullan-manız kaçınılmazsa, artık akım cihazı (RCD) ile korunan bir güç kaynağı kullanın. Kaçak akım rölesi kullanımı elektrik şoku riskini azaltır.
7. Elektrikli el aletleri kullanıcıya zarar vermeyen elektromanyetik alanlar üretebilir. Bununla birlikte kalp pili veya benzeri tıbbi cihazlar kullanan kullanıcılar bu elektrikli el aletini kullanmadan önce tavsiye almak üzere cihaz üreticilerine ve/veya doktorlarına başvurmalıdır.

Kişisel güvenlik

1. Bir elektrikli aleti kullanırken tetikte olun, ne yaptığınıza dikkat edin ve sağduyunuzu kullanın. Yorgunken, uyuşturucu maddelerin, alkolün ya da ilaçların etkisi altındayken bir elektrikli aleti kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi bir yaralanmayla sonuçlanabilir.
2. Kişisel koruyucu ekipman kullanın. Daima göz koruması kullanın. Uygun koşullarda toz maskeleri, altı kaymayan emniyetli ayakkabılar, sert başlıklar ya da kulak korumaları gibi koruyucu donanım kullanılması, yaralanmaları önler.
3. Aletin istem dışı çalışmasını önleyin. Güç kaynağını ve/veya pili devreye bağlamadan, aleti elinize almadan veya taşımadan önce anah-tarın kapalı konumda olduğundan emin olun.

Elektrikli aletleri parmağınız anahtarın üzerindeyken taşıma ya da anahtar açık konumundayken onlara güç verme kazalara davetiye çıkarır.

1. Elektrikli aleti çalıştırmadan önce üstünde ayar anahtarı varsa çıkarın. Elektrikli aletin hareketli bir parçasına takılı kalan bir anahtar yaralanma sonucunu doğurabilir.
2. Fazla ileriye uzanmaya çalışmayın. Her zaman yere sağlam basın ve dengenizi koruyun. Bu beklenmedik durumlarda elektrikli aleti daha iyi kontrol etmenizi sağlar.
3. İşe uygun giyinin. Bol elbiseler ya da sallanan takılar kullanmayın. Saçlarını ve giysilerinizi hareketli parçalardan uzak tutun. Bol elbiseler, takılar ya da uzun saçlar hareketli parçalara kapılabilir.
4. Toz çekme ve toplama kolaylaştırıcılarının bağlanması için aygıtlar sağlanmışsa bunların bağlanıp gerektiği şekilde kullanılmasını sağlayın. Toz toplama donanımı kullanılması toza bağlı tehlikeleri önleyebilir.
5. Aletlerin sık kullanımından kaynaklanan aşinalık duygusunun rahat davranmanıza ve aletin güvenlik ilkelerini göz ardı etmenize neden olmasına izin vermeyin. Bir an için dikkatsiz bir harekette bulunmak ciddi yaralanmalara neden olabilir.
6. Elektrikli aletleri kullanırken gözlerinizi korumak için daima koruyucu gözlük kullanın. Gözlüklerin ABD'de ANSI Z87.1 ile, Avrupa'da EN 166 ile ya da Avustralya/Yeni Zelanda'da AS/NZS 1336 ile uyumlu olması gereklidir. Avustralya/Yeni Zelanda'da, yüzünüzü korumanız için yüz koruyucu maske kullanılması da yasal olarak gereklidir.

Alet operatörlerinin ve çalışma alanının yakınında çalışan diğer kişilerin uygun koruyucu güvenlik ekipmanlarını kullanmasının sağlanması, işverenin yükümlülüğündedir.

Elektrikli aletlerin kullanımı ve bakımı

1. Elektrikli aleti zorlamayın. Uygulamanız için doğru olan elektrikli aleti kullanın. Doğru elektrikli alet işin amaçlanan hızda daha iyi ve daha güvenli yapılmasını sağlar.
2. Anahtar açılıp kapanmıyorsa elektrikli aleti kullanmayın. Anahtarla kontrol edilemeyen bir elektrikli alet tehlikelidir ve onarılmalıdır.
3. Herhangi bir ayarlama yapmadan, aksesuar değiştirmeden ya da elektrikli aletleri saklamadan önce fişlerini prizden çekin ve/veya, eğer

çıkartılabiliyorsa, batarya kutusunu çıkarın. Bu önleyici güvenlik önlemleri elektrikli aletin kazayla çalışma riskini azaltır.

1. Kullanılmayan elektrikli aletleri çocukların ulaşamayacağı yerlerde saklayın ve elektrikli aleti tanımayan ya da bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler eğitimsiz kişilerin ellerinde tehlikeli olur.
2. Elektrikli aletleri ve aksesuarları bakımlı tutun. Hareketli parçaların ayar bozukluklarını ve takılmalarını, parçalardaki kırıkları ve elektrikli aletlerin işleyişlerini etkileyebilecek başka durumları kontrol edin. Elektrikli aleti, hasarlıysa, kullanmadan önce tamir ettirin. Birçok kazaya bakımı iyi yapılmamış elektrikli aletler neden olur.
3. Biçakları Temiz ve Keskin Tutun. Kesici kenarları keskin ve bakımı iyi yapılmış biçaklar daha az takılma yapar ve daha kolay kontrol edilir.
4. Elektrikli aleti, aksesuarlarını ve uçlarını, vb. yapılacak işi ve çalışma koşullarını göz önünde tutarak bu talimatlara uygun olarak kullanın. Elektrikli aletin kullanım amacı dışında kullanıl- ması tehlikeli bir durum ortaya çıkarabilir.
5. Tutamakları ve kavrama noktalarını kuru, temiz ve yağ ve gres bulaşmamış halde bulundurun. Kaygan tutamaklar ve kavrama yüzeyleri, beklenmedik durumlarda aletin güvenli bir şekilde kullanılmasını ve kontrol edilmesini zorlaştırır.
6. Aleti kullanırken dolanabilecek bez iş eldiveni takmayın. Bez iş eldivenlerinin hareketli parçalara dolanması yaralanmaya neden olabilir.

Bataryalı aletin kullanımı ve bakımı

1. Sadece üretici tarafından belirtilen şarj aleti ile şarj edin. Bir batarya kutusu için uygun olan şarj cihazı başka bir batarya kutusu ile kullanıldığında yangın riski oluşturabilir.
2. Elektrikli aletleri sadece özel olarak belirtilen batarya kutuları ile kullanın. Başka batarya kutularının kullanımı yaralanma ve yangın riski oluşturabilir.
3. Batarya kutusu kullanılmadığında; iki terminal arasında bağlantı kurulmasına sebep olabilecek ataç, bozuk para, anahtar, çivi, vida gibi metal nesnelerden ya da küçük metal objelerden uzak tutun. Batarya terminallerine kısa devre yaptırmak yanıklara ya da yangına yol açabilir.
4. Kötü koşullarda bataryadan sıvı sizabilir; bu sıvıya temas etmeyin. Eğer istemeden bir temas oluşursa suyla yıkayın. Sıvı göze temas ederse, suyla yıkadıktan sonra tıbbi yardım alın. Bataryadan çıkan sıvı tahrişe ya da yanıklara neden olabilir.
5. Batarya kutusu ya da alet hasar görmüşse ya da üzerinde değişiklik yapılmışsa batarya kutusunu kullanmayın. Hasar görmüş ya da üzerinde değişiklik yapılmış batarya kutuları yan- gün, patlama ya da yaralanma riski ile sonuçlanan beklenmedik davranışlar sergileyebilir.
6. Batarya kutusunu veya aleti ateşe ya da aşırı sıcaklıklara maruz bırakmayın. Ateşe ya da 130 °C'nin üzerindeki sıcaklıklara maruz bırakmak patlamaya neden olabilir.
7. Tüm şarj talimatlarına uyun ve batarya

kutusunu ya da aleti yönergelerde belirtilen sıcaklık aralığının dışındaki sıcaklıklarda şarj etmeyin. Uygun olmayan bir şekilde ya da belirtilen sıcaklık aralığının dışında şarj etmek batar-yaya zarar verebilir ve yangın riskini artırabilir.

Servis

1. Elektrikli aletinize nitelikli bir onarım elemanı tarafından orijinal parçaları kullanılarak servis verilmesini sağlayın. Bu, elektrikli aletin güvenli kalmasını temin eder.
2. Hasarlı batarya kutularını asla tamir etmeye çalışmayın. Batarya kutularının tamiri sadece üretici veya yetkili servis sağlayıcıları tarafından yapılmalıdır.
3. Yağlama ve aksesuar değiştirme talimatlarına uyun.

Döner makas güvenlik uyarıları

Uyarılarda ve önlemlerdeki "makine" terimi, döner makas ve güç ünitesi kombinasyonunu ifade eder. Uyarılarda ve önlemlerdeki "motor" terimi, motoru veya güç ünitesinin elektrik motorunu ifade eder.

Genel güvenlik

1. İlk kez kullanan veya deneyimsiz kullanıcı bayiden makinenin tüm kullanımı ile ilgili eğitim talep etmelidir. Çocukların, fiziksel, duyusal ya da zihinsel yetenekleri kısıtlı olan veya deneyim ya da bilgileri olmayan kişilerin veya kullanma talimatlarına aşina olmayan insanların makineyi kullanmasına asla izin vermeyin.
2. Makinenin sadece deneyimli olduklarını ispatlamış kişilere ödünç verilmesi önerilir. Her zaman kullanma kılavuzunu da verin.
3. Makineyi kullanırken uyanık olun, ne yaptığı- nizi gözleyin ve sağduyunuzu kullanın. Yorgun veya hastayken veya uyuşturucu madde, alkol ya da ilacın etkisi altındayken makineyi kullan- mayın. Makineyi kullanırken bir anlık bir dikkatsiz- lik ciddi kişisel yaralanmayla sonuçlanabilir.
4. Makineyi kötü hava şartlarında, özellikle yıldırım riski varken kullanmaktan sakının.
5. Dışarıda kullanılan elektrikli/benzinli makinelerin kullanımı ile ilgili ulusal ve yerel mevzuatınıza uyun.

Makinenin kullanım amacı

Bu makine sadece çim, yabani ot, çalı ve ağaçların altında yetişen bitkileri kesmek için tasarlanmıştır. Makineyi hiçbir zaman başka amaçlarla kullanmayın. Amacı dışında kullanmak ciddi yaralanmalarla sonuçlanabilir.

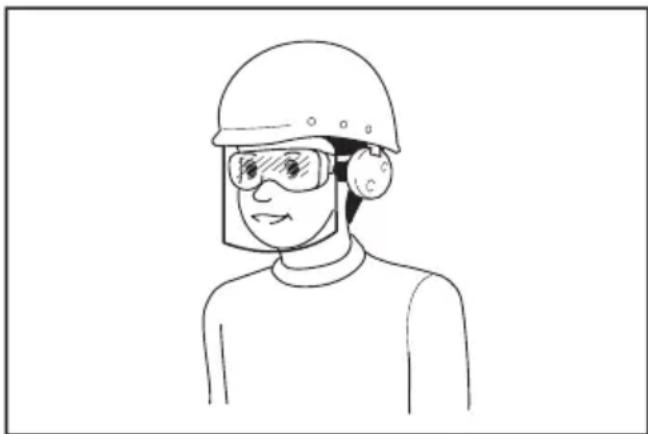

Kişisel koruyucu ekipmanlar

1. Daima kalın, uzun pantolon, sağlam ayakkabı, eldiven ve uzun kollu gömlek giyin. Bol kıyafet, takı, kısa pantolon, sandalet giymeyin veya çıplak ayakla kullanmayın. Saçlarınızı omuz hizasının üzerinde kalacak şekilde bağlayın.
2. Cisim düşme riski olan yerlerde daima kask takın.
3. Kulak tıkacı gibi kulak koruyucu takın. Gürültüye maruz kalmak işitme kaybına neden

olabilir.

1. Daima kaymaz tabanlı sağlam ayakkabı giyin.

Bu, ayaklarınızın yaralanmasını önler ve yere sağlam basmanızı sağlar.

1. Gerektiğinde toz maskesi takın.

Kullanmadan önceki hazırlıklar

1. Kullanmadan önce daima makinenin kullanmak için güvenli olduğundan emin olun:

— Yakıt kaçağı olup olmadığını kontrol edin.
— Tüm sabitleme elemanlarının yerinde ve sıkı olduğunu kontrol edin.
— Hasarlı parçaları değiştirin.
— Kesici parçanın düzgün bir şekilde takıldığından ve sıkıca sabitlendiğinden emin olun.
— Kesici parça siperinin bu kullanma kılavuzunda anlatıldığı gibi yerine düzgün bir şekilde takıldığından emin olun.
— Gaz düğmesinin, güvenlik kilidi kolunun ve diğer kumanda düğmesinin takılmadan ve düzgün çalıştıklarını kontrol edin.
— Makineye düzgün kumanda etmek için kolları temizleyin.
— Kolların bu kılavuzda açıklandığı gibi takıldığından emin olun.

Bu talimatlara uyulmaması ciddi yaralanmalara sebep olabilir.

1. Keskin bir biçak kullanın. Eğik, çarpık, çatlamış, kırık, ufalanmış veya hasarlı bıçakları hiçbir şekilde kullanmayın. Kör bir bıçağın takılma ve geri tepme ihtimali daha yüksektir.
2. Bıçağı düzgün bir şekilde sabitlemek için daima gereken tüm parçaları kullanın. Uygun olmayan sabitleme parçaları, bıçağın fırlamasına neden olarak kullanıcıının ve/veya çevredekilerin ciddi şekilde yaralanmasına yol açabilir.

Yakıt doldurma

1. Yakıt doldurmadan önce motoru durdurun. Açık alev ve kıvılcımlardan uzak tutun. Yakıt doldurma esnasında asla sigara içmeyin. Aksi takdirde yangın ve/veya patlamaya neden olabilir.
2. Yakıt doldurma işini dışarıda yapın. Kapalı odada yakıt doldurulması yakıt buharının patlama- sına neden olabilir.
3. Yakıt veya motor yağı ile temas etmekten kaçının. Yakıt buharını solumayın. Yakıt veya yağ dökülürse makineden ve/veya zeminden derhal silerek temizleyin. Yakıt elbiselerinize dökülürse elbisenizin tutuşmasını engellemek için elbisenizi hemen değiştirin.
4. Yakıt doldurduktan sonra yakıt deposu kapa- ğını dikkatlice sıkın ve yakıt kaçağı olup olma- diğini kontrol edin. Motoru çalıştırmadan önce yakıt doldurma kaynağından veya alanından en az 3 m uzaklaşın.
5. Yakıtı yalnızca onaylı kaplarda taşıyın ve depo- layın. Çocukları depolanan yakıttan uzan tutun.

Döner makasın çalıştırılması

1. Makineyi çalıştırırken veya kullanırken çocukları, çevredekileri ve evcil hayvanları en az 15

m uzakta tutun. Buna ilaveten fırlayan cisimlerden hala yaralanma riski olduğundan çevredekiler göz koruyucu takmalıdır. Aksi takdirde çevredekilerin beklenmeyen hareketi veya bıçağın geri tepmesi kullanıcıının ve/veya çevredekilerin ciddi şekilde yaralanmasına neden olabilir.

1. Makineyi yalnızca dışarıda iyi havalandırılan bir yerde çalıştırın ve kullanın. Kapalı veya yetersiz havalandırılan bir yerde çalışmak boğulma veya karbonmonoksit zehirlenmesi nedeniyle ölüme neden olabilir.
2. Çalıştırma sırasında kesici parça döneceği için, kullanmaya başlamadan önce, kesici parçanın dal, taş vb. gibi sert cisimlere temas etmediğinden emin olun.
3. Kesici parça boşta dönüyorsa rölanti devrini, boştayken duracak şekilde ayarlayın. Aksi takdirde hareketli kesici parçaya yanlışlıkla temas edilmesi ciddi yaralanmayla sonuçlanabilir.
4. Herhangi bir sorun fark ederseniz motoru hemen durdurun.

Nakliye

1. Nakliye sırasında motoru durdurun. Aksi takdirde yanlışlıkla çalıştırmak yaralanmaya sebep olabilir.
2. Makineyi naklederken kesici bıçağa mutlaka kapak takın. Çıplak bıçaklara temas etmek yaralanmayla sonuçlanabilir.
3. Yakıt kaçaklarını engellemek için araba ile naklederken makinenin güvenli konumda olmasını sağlayın.
4. Makineyi taşırken tüm makineyi yerden kal- dırın. Makinenin sürüklenmesi yakıt deposunun hasar görmesine ve yakıt kaçağına neden olarak yangına yol açabilir.

Kullanım

1. Makineyi sadece iyi ışık ve görüş şartları altında kullanın. Karanlık veya görüşün zayıf olduğu yerlerde kullanmak beklenmeyen kazaya neden olabilir.
2. Dik bir yüzeyde veya rüzgarlı bir günde olduğu gibi dengenizi korumanızın güç olduğu durumlarda makineyi kullanmaktan kaçının.
3. Kış mevsiminde kaymamak için kaygan veya ıslak alanlara, buz ve kara dikkat edin.
4. Yanınıza biri yaklaşıyorsa motoru durdurun. Aksi takdirde dönen kesici parça çevrenizde kişiye vurabilir ve ciddi yaralanmaya yol açabilir.
5. Çalışmadan önce çalışma alanını temizleyin. Kayalar, kırık cam, çiviler, tel veya ip gibi fırlatı-labilecek veya kesici ek parçaya dolanabilecek tüm cisimleri kaldırın. Yabancı maddeler kesici parçaya zarar verebilir ve tehlikeli geri tepmelere neden olabilir.
6. Makineye sağlam bir şekilde kumanda etmek için kullanım sırasında şunları yapın:

— Makineyi her iki elinizle sağ tarafındanda sıkıca tutun.
— Omuz askısı ile makineyi omzunuza (omuzlarınıza) asın.
— Yere sağlam ve dengeli basın. Asla bir merdivenin üzerinde veya ağaçta durarak

çalışmayın.

— Fazla uzanmaktan kaçının.
— Kesici parçayı bel hizasının altında tutun.
— Vücudunuzun tüm kısımlarını dönen kesici parça ve sıcak yüzeyden uzak tutun.

Bu hareketler yaralanma riskini azaltır.

1. Kesici parça ile siperin arasına ot veya çalı takılırsa çıkarmadan önce daima motoru durdurun. Aksi takdirde bıçağın yanlışlıkla döndürülmesi ciddi yaralanmaya sebep olabilir.

2. Acil durumlar dışında makineyi asla düşür-meyin veya atmayın. Makine düşer ve bir şeye vurursa hemen yakıt kaçağı olup olmadığını, güvenlik aygıtlarını ve diğer hasarları kontrol edin. Arızalı bir makinenin kullanılması yaralanma ve/veya yangına neden olabilir.

3. Kesici parçayı sık sık veya bir taş veya başka sert cisimlere çarptıktan hemen sonra kontrol edin. Kesici parça kullanım sırasında kırılırsa kırılan parça fırlayarak yaralanmaya neden olabilir.

4. Kesici parçayı kontrol ederken, temizlerken veya değiştirirken motoru durdurun. Aksi takdirde kesici parça beklenmeyen şekilde:dönebilir ve ciddi yaralanmaya yol açabilir.

5. Motoru durdururken veya gaz düğmesini bırakırken kesici parça tamamen durana kadar uygun kontrolü koruyun. Durana kadar dönmeye devam eden biçak yaralanmaya sebep olabilir.

6. Kesim işlemine başlamadan önce kesici parçanın kesim için yeterli hıza ulaşmasını bekleyin. Bu, geri tepme ve otlara takılma riskini azaltır.

7. Yorgunluk nedeniyle kontrol kaybı oluşmasını önlemek için dinlenin. Saat başına 10 ila 20 dakika dinlenmeniz önerilir.

8. Dinlenirken veya makineyi boş bırakırken motoru durdurun ve makineyi güvenli bir yere koyun. Bunlar, beklenmeyen kazayı önler.

9. Motor çalışırken veya durduktan hemen sonra sıcak oldukları dan motora ve susturucusuna dokunmayın ve bunları yanıcı maddelerin üzerine koymayın. Yanık ve/veya yangına sebep olabilir.

Kesici Parçalar

1. İşinize uygun kesici parça kullanın. Kesici parça siperinin kullanılan kesici parçaya uygun olduğundan mutlaka emin olun.
2. Metal çok parçalı döner zincirler, çim biçme makinesi bıçakları veya bu kılavuzda önerilmeyen bıçakları asla kullanmayın. Aksi takdirde ciddi yaralanmaya neden olabilir.
3. Metal biçakla işlem yaparken daima eldiven giyin ve biçak kapağını bıçağın üzerine takın. Biçak çıplak elleri kesebilir.
4. Metal bıçakları kullanırken “geri tepmeden” kaçının ve kazara geri tepmeye karşı daima hazırlıklı olun. Geri tepme kısmına bakın.
5. Her kullanımdan önce ve sonra kesici parçanın sıkıca takıldığından emin olun. Çalışma sırasında kesici parçayı gevşemeye karşı belirli aralıklarla kontrol edin.

Geri tepme (bıçak itmesi)

Geri tepme (bıçak itmesi) dönen bıçak hemen kesmediği bir cisme temas ettiğinde oluşur. Ünite ve/veya kullanıcıının herhangi bir yönde itilmesine ve muhtemelen ünitenin kontrolü kaybetmesine neden olarak ciddi yaralanmaya yol açabilecek kadar şiddetli olabilir. Bıçak takılır, tutukluk yapar veya sıkışırsa geri tepme uyarı vermeden oluşabilir ve kesilen materyalin görülmesi zor olan yerlerde oluşma ihtimali daha yüksektir.

Geri tepme özellikle biçak bölümünü, çapı 3 cm veya daha büyük olan sert cisimlere, çalılara ve ağaçlara saat 11 ila 1 yönünde uygularken oluşur.

▶ Şek.1

Geri tepmeden sakınmak için:

1. Biçak bölümünü saat 8 ila 11 ve saat 1 ila 4 yönünde uygulayın.

2. Aleti, tırpan kullanırken olduğu gibi sağdan sola doğru yarım daire çizecek şekilde eşit olarak sallayın. Bu, bıçağın uygun bölümünün kesilecek bitkilere temas etmesini sağlar.

3. Bıçak bölümünü asla saat 11 ila 1 yönünde uygulamayın.

▶ Şek.2

1. Kesici bıçakları asla çit, duvar, ağaç gövdesi veya taş gibi sert cisimlere yakın kullanmayın.

2. Kesici bıçakları asla, kenar düzeltme ve çit budama gibi işlemler için dikey olarak kullanmayın.

3. Aleti kesilen cismi görmenin zor olduğu yerlerde kullanmaktan kaçının.

Titreşim

Aşırı titreşime maruz kalmak kullanıcıının kan damarlarına veya sinir sistemine zarar verir ve parmaklarda, ellerde veya bileklerde aşağıdaki belirtilere neden olur: Uyuşma, karıncalanma, ağrı, biçak saplanıyor hissi, cilt renginde değişme. Bu belirtilerden herhangi biri oluşursa doktora görünün.

"Beyaz parmak hastalığı" riskini azaltmak için kullanım sırasında ellerinizi sıcak tutun ve makine ve aksesuarlara iyi bakın.

Bakım

1. Makinenize yetkili servis merkezimizce sadece orijinal yedek parçaları kullanarak servis yaptırın. Sadece MAKITA tarafından tedarik edilen orijinal yedek parçaları ve aksesuarları kullanın. Yanlış onarım ve kötü bakım makinenin ömrünü kısaltabilir ve kaza riskini arttırabilir.
2. Makinenin hiçbir parçasını modifiye etmeyin veya çıkarmayın. Yangın ve/veya ciddi yaralan-maya neden olabilir.
3. Kullandıktan sonra makineyi temizleyin ve tüm vida ve somunların sıkı olduklarıını kontrol edin.
4. Kesici parça, kesici parça siperi ve omuz askısının durumunu kontrol edin. Kesici biçak keskin olmalıdır. Hasarlı kesici parçaları asla düzeltmeyin veya kaynak yapmayın.

Diğer talimatlar

1. Makineyi daima kilitli odalarda ve yakıt deposu boşaltılmış olarak saklayın.
2. Çevreye dikkat edin. Daha az kirlenme ve gürültü emisyonları için gereksiz gaz verme işlemlerinden kaçının. Karbüratörü doğru şekilde ayarlayın.
3. Motoru arızalı egzoz susturucusu ile çalıştırmayın.

İlk yardım

1. Kaza durumuna karşı kesim yapılan yere yakın bir yerde bir ilk yardım seti olmasını sağlayın. İlk yardım setinden alınan tüm malzemelerin yerini derhal doldurun.

2. Yardım isterken aşağıdaki bilgileri verin:

— Kazanın yeri
— Ne olduğu
— Yaralı kişi sayısı
— Yaralanma türü
— Adınız

İlave güvenlik talimatları

1. Sadece Döner Makas Ek Parçasına yönelik özel kesici bıçağı kullanın.
2. Sadece makinenin üzerinde yazılı hıza eşit veya daha yüksek hıza sahip kesici parçalar kullanın.
3. Makineyi düzenli olarak, özellikle de kullanımdan önce/sonra kontrol edin ve bakımını yapın. Makinenin onarımını sadece yetkili servis merkezimize yaptırın.
4. Çalıştırmadan önce omuz askısının makinenin üzerindeki askıya düzgün bir şekilde takıldığından emin olun.
5. Makineyi çalıştırmadan önce her türlü ayar anahtarını çıkarın. Hareketli bir parçaya takılı kalan aksesuar, yaralanmayla sonuçlanabilir.
6. Kullanmadan önce kesici biçak üzerindeki kılıfı mutlaka çıkarın.
7. Makinenin kullanımından dolayı hasar görmesi

halinde tehlikeye yol açabilecek elektrik kablo-ları, su boruları, gaz boruları, vb. olmadığından emin olun.
8. Makineyi örneğin yanıcı sıvıların, gazların veya tozun bulunduğu patlayıcı ortamlarda kullanmayın. Makine tozları ya da dumanları tutuştura-bilecek kıvılcımlar çıkarır.
9. Makineyi nemli ya da ıslak yerlerde kullanmamın ve yağmura maruz bırakmayın. Makinenin içine su girmesi elektrik çarpması, yangın ve arıza riskini arttıracaktır.
10. Makineyi dik yamaçlarda ve kaygan yüzeylerde kullanmayın.
11. Kazayı önlemek için, bir alanda iki veya daha fazla operatör çalışırken operatörler arasında en az 15 m mesafe bırakın. Ayrıca, bir kişiyi operatörler arasındaki mesafeyi gözlemlemekle görevlendirin. Çalışma alanına bir kişi ya da hayvan girerse çalışmayı derhal durdurun.
12. Çalışma sırasında veya hemen ardından dişli kutusuna dokunmayın. Çalışma sırasında dişli kutusu ısınır ve yanık yaralanmasına neden olabilir.
13. Makineyi kullanmıyorken ve bir çalışma konumundan başka bir çalışma konumuna geçerken parmakları anahtar tetikten uzak tutun.

⚠UYARI: Bu ürünün kullanılması, solunum veya başka hastalıklara neden olabilecek kimyasallar içeren toz üretebilir. Tarım ilaçları, böcek ilaçları, gübreler ve ot öldürücülerde bulunan bileşikler, bu kimyasallara bazı örneklerdir.

Bu kimyasallara maruz kalmanızdan dolayı oluşacak risk, bu tip işleri ne sıklıkla yaptığınıza göre değişir. Bu kimyasallara maruziyetinizi azaltmak için: iyi havalandırılmış bir alanda ve mikroskobik parçacıkları filtrelemek için tasarlanmış toz maskeleri gibi onaylanmış güvenlik ekipmanları ile çalışın.

BU TALİMATLARI MUHAFAZA EDİNİZ.

PARÇALARIN TANIMI

▶ Şek.3

1	Başlık	2	Boru	3	Dişli kutusu	4	Koruyucu
5	Disli kutusuna erişim cıvatası	6	Tutucu (üst bıçak için)	7	Üst bıçak	8	Alt bıçak
9	Tutucu (alt bıçak için)	10	Sıkma pulu	11	Civata	12	Bıçak kapağı
13	Altıgen anahtar	14	Lokma anahtarı	-	-	-	-

MONTAJ

⚠UYARI: Ekipmanı monte etmeden veya ayarlamadan önce motoru kapatın ve buji başlığını veya batarya kartuşunu çıkarın. Aksi takdirde kesici parça ve diğer parçalar hareket ederek ciddi yaralan-maya yol açabilir.
AUYARI: Kesici bıçakla işlem yapmadan önce koruyucu eldiven giyin. Montaj veya ayar sırasında parmaklarınız kesici bıçağa temas edebilir ve ciddi yaralanmaya neden olabilir.
AUYARI: Ekipmanı monte ederken veya ayar-larken daima yere koyun. Ekipmanın dik konumda monte edilmesi veya ayarlanması ciddi yaralanmaya neden olabilir.
⚠UYARI: Güvenlik uyarıları kısmındaki ve güç ünitesinin kullanma kılavuzundaki uyarılara ve önlemlere uyun.

Koruyucunun takılması

AUYARI: Koruyucu olmadan bu ek parçayı hiçbir zaman kullanmayın.

⚠UYARI: Daima bu ek parça ile verilen koruyucuyu kullanın. Hatalı koruyucu sizi fırlayan çöplerden ve taşlardan koruyamayabilir. Aletin dengesini de etkileyebilir ve ciddi yaralanmaya yol açabilir.

ÖNEMLİ NOT: Koruyucu üzerindeki civataları düzenli olarak sıkın. Sağ ve sol civataları, klemp ile koruyucu arasındaki boşluk sabit olacak şekilde eşit oranda sıkın.

Koruyucuyu civataları kullanarak klempe monte edin.

▶ Şek.4: 1. Klemp 2. Koruyucu

Ek borunun takılması

⚠️DİK KAT: Monte ettikten sonra ek borunun sabitlenmiş olduğunu mutlaka kontrol edin. Hatalı montaj ek parçanın güç ünitesinden düşmesine neden olabilir ve yaralanmaya yol açabilir.

Ek boruyu ana üniteye takın.

1. Güç ünitesinin mandalını ek parça tarafına doğru çevirin.
   ▶ Şek.5: 1. Mandal
2. Ek parçanın başlığını çıkarın. Pimi ok işareti ile hizalayın ve serbest bırakma düğmesi yukarı çıkana dek ek boruyu sokun.
   ▶ Şek.6: 1. Serbest bırakma düğmesi 2. Ok işareti 3. Pim
3. Mandalı güç ünitesi tarafına doğru çevirin.
   ▶ Şek.7: 1. Mandal

Mandalın yüzeyinin boruya paralel olduğundan emin olun.

Boruyu çıkarmak için, mandalı ek parça tarafına doğru çevirin ve serbest bırakma düğmesine basarak boruyu çekip çıkarın.

▶ Şek.8: 1. Serbest bırakma düğmesi 2. Mandal 3. Boru

KULLANIM

⚠ UYARI: Güvenlik uyarıları kısmındaki ve güç ünitesinin kullanma kılavuzundaki uyarılara ve önlemlere uyun.
⚠UYARI: Kesici parça boşta hareket ediyorsa motorun rölanti devrini düşürün. Aksi takdirde gazı keserek kesici parçayı durduramazsınız ve bu ciddi yaralanmaya yol açabilir.

⚠️DİKKAT: Çalışan bıçaklarının yere veya sert bir nesneye temas etmelerine izin vermemeye dikkat edin. Aksi takdirde alet geri tepmesine yol açabilir ve yaralanmaya neden olabilir.

⚠ DİKKAT: Çalışmadan önce civataları, somunları ve vidaları gevşemeye karşı kontrol edin. Gevşek iseler sıkın.
⚠️ DİKKAT: Kesilen çim kesici bıçaklara dolanır ve dönüş hızı yavaşlar veya durursa motoru kapatın ve buji kapağı veya batarya kartuşunu çıkarın ve ardından dolanan çimi çıkarın.
⚠ DİKKAT: Bu ek parça çim ve ot kesmek için tasarlanmıştır. Ek parçayı başka amaçla kullanmayın.

ÖNEMLİ NOT: Kullanmadan önce kesici parçaya yapışmış kesilen çim gibi yabancı nesne olmadığını mutlaka kontrol edin. Kesici parçaya yabancı madde yapışmış halde aletin çalıştırılması arızaya neden olabilir.

ÖNEMLİ NOT: Yabancı nesneler üst ve alt bıçakların arasına girebilir. Bıçakların arasında yabancı nesneler durur halde aletin çalıştırılması arızaya neden olabilir. Bunları çıkarmak için sıkışan otların çıkarılması kısmındaki talimatları izleyin.

Makineyi, kesici biçak yere paralel olacak şekilde tutun. Makineyi, kesici biçak yere ve sert nesnelere temas etmiyorken çalıştırın. Makineyi, kesilen çime uygun dönüş hızına ayarlayın. Düşük dönüş hızı kesilen çimi kesici bıçaklara dolaştırabilir. Çim kesmek için makineyi, tırpan kullanırken olduğu gibi sağdan sola doğru yarım daire çizecek şekilde eşit olarak sallayarak ilerleyin. Sallama hızını kesilecek çime göre ayarlayın.

▶ Şek.9

NOT: Üst biçak ve alt biçak birbirine aksi yönde döner.

BAKIM

AUYARI: Ekipmanı kontrol etmeden veya bakı- mini yapmadan önce motoru kapatın ve buji baş- lığını veya batarya kartuşunu çıkarın. Aksi takdirde kesici parça ve diğer parçalar hareket ederek ciddi yaralanmaya yol açabilir.
AUYARI: Ekipmanı kontrol ederken veya bakımını yaparken daima yere koyun. Ekipmanın dik konumda monte edilmesi veya ayarlanması ciddi yaralanmaya neden olabilir.
AUYARI: Güvenlik uyarıları kısmındaki ve güç ünitesinin kullanma kılavuzundaki uyarılara ve önlemlere uyun.
ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk değişimi, deformasyon veya çatlaklar oluşabilir.

Aleti EMNİYETLİ ve ÇALIŞMAYA HAZIR durumda tutmak için onarımlar, başka her türlü bakım ve ayarlamalar daima Makita yedek parçaları kullanılarak Makita yetkili servis merkezleri veya Fabrikanın Servis Merkezleri tarafından yapılmalıdır.

Genel kontrol

• Gevşek civataları, vidaları ve somunları sıkılayın.
• Hasarlı parça ve biçak olup olmadığını kontrol edin. Gerekirse yetkili servis merkezinde bu parçaları değiştirin.

Aletin temizlenmesi

Ek parçayı, kuru bir bez veya sabunlu suya batırılıp sıkılmış bir bezle toz, kir veya kesilen çimleri silerek temizleyin. Kesici bıçağa yapılan kesilen çim veya döküntüleri temizleyin.

Kesici bıçakların sökülmesi

⚠️DİK KAT: Kesici bıçakları sökerken mutlaka eldiven takın.

Kesici bıçakları temizlerken, bilerken veya değiştirirken aşağıdaki prosedüre göre sökün.

1. Biçak kapağını çıkarın.
2. Lokma anahtarını somuna yerleştirin. Alt biçaktaki delik üst biçaktaki delikle aynı hizaya gelecek şekilde lokma anahtarını çevirin.

▶ Şek.10: 1. Lokma anahtarı 2. Alt biçaktaki delik

Alt biçaktaki deliğe bakarak üst biçaktaki doğru delikle hizalanıp hizalanmadığını kontrol edin. Üst biçakta pimler ve daire ve oval olmak üzere iki tip delik bulunur. Üst biçaktaki daire deliği alt biçaktaki bir delikle hizalayın ve ardından altıgen anahtarı deliklere sokun.

▶ Şek.11: 1. Alt biçaktaki delik 2. Üst biçaktaki daire delik 3. Üst biçaktaki oval delik 4. Pim
▶ Şek.12: 1. Alt biçak 2. Üst biçak 3. Altigen anahtar

NOT: Üst bıçaktaki daire deliği, aşağıdaki bilgilere bakarak seçin:

• Alt bıçağı saatin aksi yönünde çevirdiğinizde daire delik pimden sonra gelir.
• Oval delik alt biçaktaki delikle hizalandığında altıgen anahtarı sokabilirsiniz ancak çok fazla boşluk olur.
• Pim alt bıçaktaki delikle hizalandığında pimdeki vida dişini görebilirsiniz. Bu durumda altıgen anahtarı tam olarak sokamazsınız.

⚠ DİKKAT: Lokma anahtarını çevirirken parmaklarını bıçağın üzerine koymayın. Lokma anahtarını çevirdikçe bıçaklar döner ve yaralanmaya neden olabilir.
⚠️ DİKKAT: Üst ve alt bıçaklardaki delikleri hizalarken her zaman lokma anahtarını kullanın.

1. Altıgen anahtarı sokarken lokma anahtarını kullanarak civatayı saat yönünde çevirmek suretiyle civatayı gevşetin.
   ▶ Şek.13: 1. Lokma anahtarı 2. Altigen anahtar
2. Civata, sıkma pulu ve tutucuyu alt biçakla birlikte çıkarın.
   ▶ Şek.14: 1. Civata 2. Sıkma pulu 3. Tutucu (alt biçak için) 4. Alt biçak
3. Üst biçağı ittirirken saatin aksi yönünde çevirerek pimi şekilde gösterildiği gibi konumlandırın. Ondan sonra üst biçağı çıkarmak için tutucudan kaldırın.
   ▶ Şek.15: 1. Üst bıçak 2. Tutucu (üst bıçak için)
4. Pim
5. Alt bıçağı çıkarın. Çıkarmak için alt bıçağı saatin aksi yönünde çevirerek pimi şekilde gösterildiği gibi konumlandırın ve ardından alt bıçağı tutucudan kaldırın.
   ▶ Şek.16: 1. Alt bıçak 2. Tutucu (alt bıçak için) 3. Pim

ÖNEMLİ NOT: Kesici bıçakları söktükten sonra cívata, sıkma pulu ve tutucuyu kaybolmalarını engellemek için yerlerinde tutun.

NOT: Kesici bıçakları takmak için kesici bıçakların değiştirilmesi kısmına bakın.

Takılan yabancı otların temizlenmesi

ÖNEMLİ NOT: Kesici bıçakların arasında ve tutuculara sıkışan otları ve yabancı nesneleri düzenli olarak çıkarın. Bu ek parçanın içeride sıkışmış otlarla kullanılması arızaya neden olabilir.

Kesici bıçakları sökün. Üst ve alt bıçakların arasında sıkışan otları çıkarın. Tutuculara, özellikle pimlerin etrafına sıkışan otları da bir fırça kullanarak çıkarın. Tutucuya yapılan otları şekilde gösterildiği gibi temizlediğinizden emin olun.

▶ Şek.17: 1. Tutucu (üst biçak için) 2. Tutucu (alt biçak için)

Kesici bıçakları suyla temizleyin ve tamamen kurutun. Ondan sonra paslanma önleyici yağ sürün.

NOT: Kesici bıçakları sökmek için kesici bıçağın sökülmesi kısmına bakın.

Kesici bıçakların bilenmesi

ADİKKAT: Kesici bıçakları bilerken mutlaka eldiven takın.

ÖNEMLİ NOT: Kesici bıçakları bilerken hem üst hem de alt bıçağı bileyin.

ÖNEMLİ NOT: Kesici bıçaklar eğeleme nedeniyle kayda değer ölçüde deforme olursa yenileriyle değiştirin.

ÖNEMLİ NOT: Kesici bıçakları kabaca her 8 saatlik kullanımda bir bileyin. Otları kökleri ile birlikte kesiyorsanız veya taşı bir zeminde veya çok sayıda engel bulunan bir zemindeki otları kesiyorsanız daha erken bileme önerilir. Kör kesici bıçak kullanmak zayıf kesim performansına neden olur ve makineye zarar verir.

ÖNEMLİ NOT: Kesici bıçakları bilemek için elmas eğe kullanın. Bunun yerine avuç taşlama da kullanabilirsiniz.

1. Kesici bıçakları ek parçadan sökün.

NOT: Ayrıntılar için kesici bıçağın sökülmesi kısmına bakın.

1. Üst ve alt biçakların uçlarını ve kesici kenarlarını bir eğe kullanarak 40° açıyla bileyin.

▶ Şek.18: 1. Kesici kenar 2. Uç 3. Nervür 4. Eğe

NOT: Üst bıçak, dişler nervüre kadar aşındığında değiştirilmelidir.

1. Her bıçağın dibini şekilde gösterildiği gibi eğe ile yuvarlayın.

▶ Şek.19

ÖNEMLİ NOT: Bıçağın dibini köşeli veya yon-tuk yapmayın. Aksi takdirde kesici bıçakta çatlamaya neden olur.

Kesici bıçakların değiştirilmesi

İsteğe bağlı aksesuar

ADİKKAT: Kesici bıçakları değiştirirken mutlaka eldiven takın.

Başlamadan önce üst ve alt biçakların yönünü kontrol edin; hem üst hem de alt biçak üzerindeki kesici kenarlar (açılı yüzeyler) birleştirildiğinde dışarıya doğru bakmalıdır.

▶ Şek.20: 1. Kesici kenar 2. Alt bıçak 3. Üst bıçak

ÖNEMLİ NOT: Kesici kenarlar aynı tarafa veya içeriye doğru bakarsa çimi kesemezsiniz.

Kesici bıçakları aşağıdaki prosedüre göre takın:

1. Eski kesici bıçakları ek parçadan sökün.

NOT: Ayrıntılar için kesici bıçağın sökülmesi kısmına bakın.

1. Tutucuya yeni bir üst biçak takın.

Üst bıçağın bir tarafından çıkıntı bulunur. Üst bıçağı mutlaka, çıkıntılı taraf (ok işareti basılıdır) dişli kutusuna

bakacak şekilde yerleştirin.

▶ Şek.21: 1. Üst bıçak 2. Dişli kutusu 3. Çıkıntı

Üst biçaktaki oval delikleri pimlerle hizalayın. Pimler üst bıçağı tutana kadar üst bıçağı, aşağıya doğru bastırırken saat yönünde çevirin.

▶ Şek.22: 1. Üst bıçak 2. Tutucu (üst bıçak için) 3. Pim

ÖNEMLİ NOT: Üst biçağı mutlaka, tüm pimler üst biçağı tutacak şekilde konumlandırın.

1. Tutucuya yeni bir alt biçak takın.

Alt bıçağı, ok işaretli taraf tutucuya bakacak şekilde yerleştirin ve biçaktaki oval delikleri pimlerle hizalayın. Ondan sonra pimler alt bıçağı tutana kadar alt bıçağı saat yönünde çevirin.

▶ Şek.23: 1. Alt bıçak 2. Tutucu (alt bıçak için) 3. Pim

ÖNEMLİ NOT: Alt biçağı mutlaka, tüm pimler alt biçağı tutacak şekilde konumlandırın.

1. Milin yivini tutucunun yivi ile hizalayarak alt bıçağı (tutucu ile) üst bıçağın üzerine koyun.

▶ Şek.24: 1. Alt biçak 2. Tutucu (alt biçak için) 3. Mil 4. Üst biçak

1. Milin yivini sıkma pulunun yivi ile hizalayarak sıkma pulunu tutucunun üzerine yerleştirin. Ondan sonra cıvatayı elle geçici olarak sıkın.

▶ Şek.25: 1. Civata 2. Sıkma pulu

1. Alt ve üst biçaktaki delikleri hizalayarak altıgen anahtarı sokun. Ondan sonra altıgen anahtar deliğe sokulu iken cıvatayı lokma anahtarı ile iyice sıkın.

▶ Şek.26: 1. Lokma anahtarı 2. Altigen anahtar

NOT: Üst ve alt bıçakların deliklerinin hizalanması ile ilgili bilgi için kesici bıçakların sökülmesi kısmına bakın.

1. Altıgen anahtarı çıkarın ve ardından biçak kapağını kesici bıçakların üzerine yerleştirin.

Hareketli parçaların yağlanması

ÖNEMLİ NOT: Sıklık ve sağlanan gres mik-tarına ilişkin talimatları takip edin. Aksi takdirde yetersiz yağlama hareketli parçalara zarar verebilir.

Dişli kutusu:

⚠️ DİKKAT: Dişli kutusu sıcakken yağlama yapmayın. Sıcak dişli kutusu, yanık yaralarına sebep olabilir.

Dişli kutusuna erişim civatasını lokma anahtarı ile çıkarın.

Yaklaşık her 50 çalışma saatinde bir dişli kutusuna gres deliğinden gres (Shell Alvania 2 veya eşdeğeri) basın.

▶ Şek.27: 1. Gres deliği

Tahrik mili:

Yaklaşık her 30 çalışma saatinde bir tahrik miline gres (Shell Alvania 2 veya eşdeğeri) basın.

▶ Şek.28

NOT: Makita bayinizden orijinal Makita gres satın alabilirsiniz.

Saklama

⚠UYARI: Güvenlik uyarıları kısmındaki ve güç ünitesinin kullanma kılavuzundaki uyarılara ve önlemlere uyun.

Bu ek parçayı kullanmazken biçak kapağını takın.

▶ Şek.29: 1. Biçak kapağı

Güç ünitesinden ayrılmış bu ek parçayı depolarken borunun ucuna başlığı takın.

▶ Şek.30

⚠️ DİKKAT: Ek parçayı herhangi bir yere, örneğin duvara, dayamayın. Ek parça aniden düşebilir ve yaralanmaya neden olabilir.

Kontrol ve bakım aralıkları

Çalışma saati Kullanımdan		önce	8 Saat 10	Saat /Günlük	30 Saat 50	Saat
Tüm ünite Hasarlı parça olup olmadığını gözle kontrol edin		√	----
Tüm sabitleme vidaları ve somunlar	Sıkın	√	----
Dişli kutusu Gres basın	----					√
Tahrik mili Gres basın	----				√
Kesici bıçak Hasar olup	olmadığını gözle kontrol edin	√	----	√
	Bileyin -		√	----
	Değiştirin ---				√(40 saate kadar)	-
Güç ünitesi Güç ünitesi kullanma kılavuzuna bakın

SORUN GİDERME

Onarım için servise gitmeden önce kendi kontrollerinizi yapın. Kılavuzda açıklanmayan bir problemle karşılaşırsanız makineyi demonte etmeye çalışmayın. Bunun yerine, Makita yetkili servis merkezlerine başvurun ve daima orijinal Makita yedek parçaları kullanın.

Anormal durum Olası nedeni (arıza)	Çözümü
Motor çalışmıyor.	-	Güç ünitesi kullanma kılavuzuna bakın.
Motor hemen duruyor.	-	Güç ünitesi kullanma kılavuzuna bakın.
Motor devri yükselmiyor.	-	Güç ünitesi kullanma kılavuzuna bakın.
Kesici bıçaklar dönmüyor.⇒ Motoru hemen durdurun.	Düzensiz monte edilmiş kesici bıçaklar	Kesme bıçağını düzgün takın.
	Kesici bıçaklara dal takılmış.	Yabancı cismi çıkarın
	Anormal tahrik sistemi	Tamir için yetkili servis merkezine başvurun.
Ek parça anormal derecede titre-şiyor.⇒ Motoru hemen durdurun.	Kesici bıçaklar kırılmış, eğilmiş veya aşınmıştır	Kesici bıçakları değiştirin.
	Kesici bıçaklar gevşek monte edilmiş	Cıvatayı iyice sıkın.
	Düzensiz monte edilmiş kesici bıçaklar	Düzgün monte edin.
	Anormal tahrik sistemi	Tamir için yetkili servis merkezine başvurun.
Kesici bıçak hemen durmuyor.⇒ Motoru hemen durdurun.	Güç ünitesi düzgün çalışmıyor.	Güç ünitesi kullanma kılavuzuna bakın.

SPECIFICATIONER
