Ürün tipi	Motorlu ünite için ot biçme makinesi aksesuarı
Modeller	EM403MP, EM404MP, EM405MP, EM406MP
Boyutlar (U × G × Y)	876 mm × 392 mm × 225 mm (EM403MP/EM404MP) ; 876 mm × 187 mm × 232 mm (EM405MP/EM406MP)
Net ağırlık	Modele bağlı olarak 1,3 kg - 1,5 kg
Kesme çapı (naylon misina başlığı)	420 mm
Kesme çapı (plastik bıçak)	255 mm
Kesme çapı (metal bıçak)	230 mm (yalnızca EM403MP/EM404MP)
Naylon misina çapı	2,0 - 2,4 mm
Dişli oranı	14:19 (EM403MP/EM405MP) veya 13:21 (EM404MP/EM406MP)
Onaylı motorlu üniteler	EX2650LH (benzinli) ; DUX60, UX01G (kablosuz)
Uyumlu kesme aletleri	Naylon misina başlığı, plastik bıçak, metal bıçak (modele bağlı)
Koruyucular	Evrensel tip (EM403MP/EM404MP) veya dar tip (EM405MP/EM406MP)
Güvenlik	Eldiven, koruyucu gözlük, kask, güvenlik ayakkabısı zorunludur; güvenlik mesafesi 15 m
Bakım – Yağlama	Dişli kutusu ve motor mili her 30 çalışma saatinde bir
Bakım – Temizlik	Her kullanımdan önce görsel muayene; vidaların sıkılması
Onarılabilirlik	Makita yedek parçaları; yetkili servis tarafından onarım

Sık sorulan sorular - 1987681 MAKITA

Bu aksesuarla uyumlu motorlu ünite modelleri nelerdir?

Onaylı motorlu üniteler şunlardır: EX2650LH benzinli motor ve DUX60, UX01G kablosuz motorlar. Aksesuarı asla onaylanmamış bir üniteyle kullanmayın.

Ot biçme makinesine metal bıçak nasıl takılır?

Metal bıçağı takmak için (yalnızca EM403MP/EM404MP): destek pulunu mile yerleştirin, mili altıgen anahtarla kilitleyin, bıçağı, ardından sıkma pulunu ve manşonu yerleştirin ve somunu 16-23 N·m torkta sıkın. Sıkma işleminden sonra altıgen anahtarı çıkarın.

Kesme başlığının naylon misinası nasıl değiştirilir?

Yöntem başlık tipine bağlıdır (Ultra Auto 4, 98-M10L, B&F 4, B&F Z5, vuruşlu ilerleme tipi, Proulx). Önce kalan misinayı çıkarın, ardından 2,0 - 2,4 mm çapında yeni misinayı sarın. Değiştirmeden sonra kapağın iyice sabitlendiğinden emin olun.

Kullanım sırasında uyulması gereken güvenlik talimatları nelerdir?

Her zaman eldiven, koruyucu gözlük, kask ve sağlam ayakkabı giyin. Meraklıları en az 15 m uzakta tutun. Herhangi bir ayar veya temizlikten önce motoru kapatın. Sıcak motora dokunmayın. Yalnızca önerilen kesme aletlerini ve koruyucuları kullanın.

Süspansiyon düzeneği ve askı kayışının konumu nasıl ayarlanır?

Süspansiyon düzeneğinin vidasını gevşetin, kesme aleti yerden 100-300 mm arasında olacak ve düzenek yerden en az 750 mm ve yatay olarak 750 mm olacak şekilde hareket ettirin. Ayarlamadan sonra vidayı sıkın.

Kesme aleti dönmezse ne yapmalıyım?

Motoru hemen durdurun. Kesme aletinin iyice sıkıldığını kontrol edin. Sıkışmış yabancı cisimleri çıkarın. Sorun devam ederse, yetkili bir servis merkezine başvurun.

Dişli kutusu yağlama prosedürü nedir?

Her 30 çalışma saatinde bir, kutu üzerindeki yağlama deliğinden gres (Shell Alvania 2 veya eşdeğeri) uygulayın. Kutu sıcakken yağlamayın.

Tüm modellerde plastik bıçak kullanabilir miyim?

Evet, plastik bıçak dört modelle de uyumludur (EM403MP, EM404MP, EM405MP, EM406MP). Her zaman uygun koruyucuyu kullanın: EM403/404 için uzatmalı evrensel tip, EM405/406 için dar tip.

Aksesuar güvenli bir şekilde nasıl taşınır?

Taşımadan önce motoru kapatın. Bıçak koruyucuyu bıçağa takın. Aleti tamamen kaldırın; sürüklemeyin. Arabada, yakıt sızıntısını önlemek için konumlandırın.

Aksesuarı nerede tamir ettirebilirim?

Tüm onarımları, orijinal yedek parçalar kullanacak olan yetkili bir Makita servis merkezine yaptırın. Makineyi kendiniz sökmeye çalışmayın.

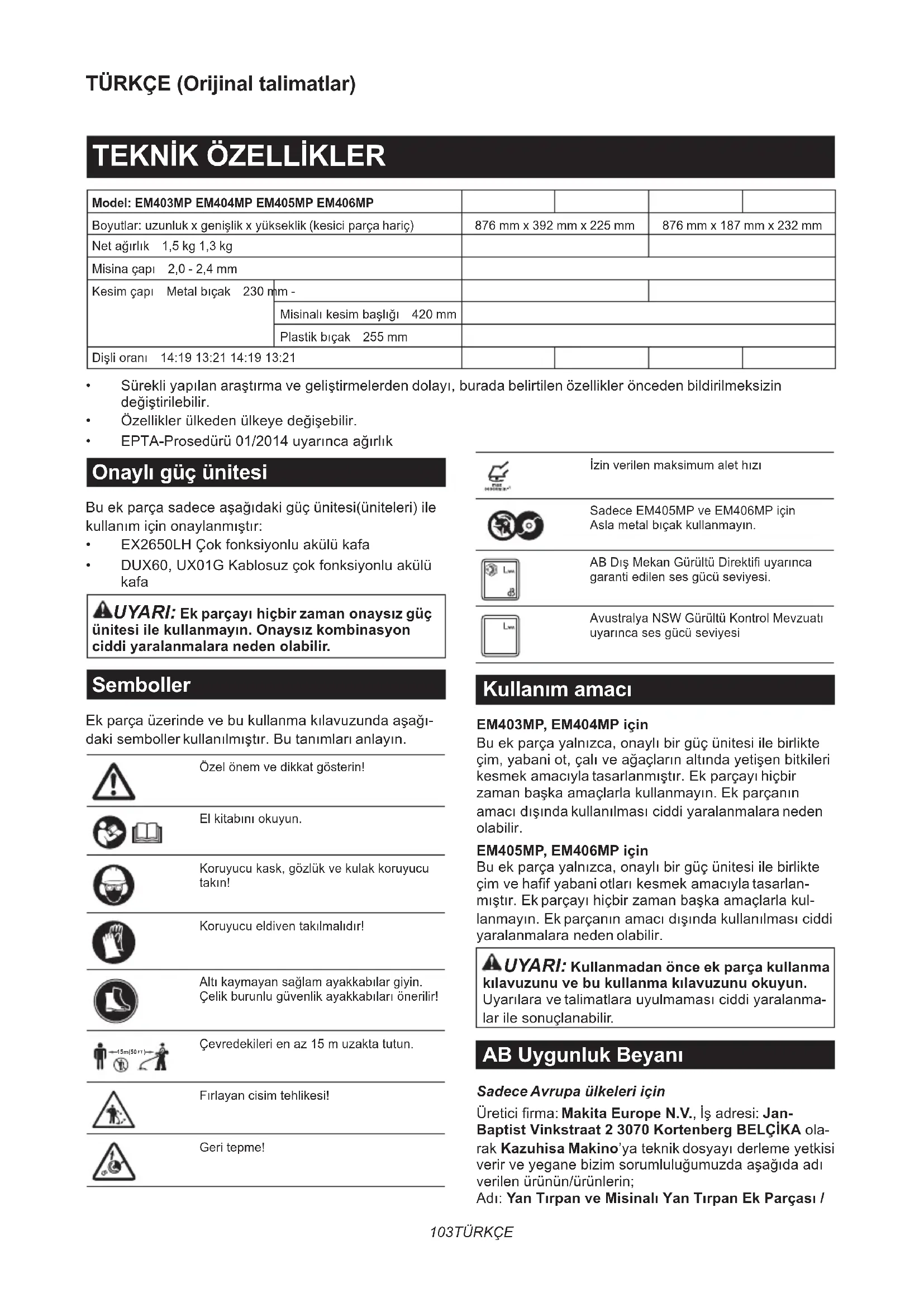

KULLANIM KILAVUZU 1987681 MAKITA

Surekli yapilan araistirma ve gelistirmelerden dolayi, burada belirtilen ozellikler onceden bildirilmeksizin degistirile bilir.
Özellikler ülkeden ülke değişebilir.
EPTA-Proseduru 01/2014 uyarincagrlik

Onayligucunitesi

Bu ek parca sadece asagidaki guc unitesi(uniteleri) ile kullanim icin onaylanmistir:

EX2650LH Cok fonksiyonlu akulu kafa
DUX60, UX01G Kablosuz cok fonksiyonlu akulukafa

UYARI: Ek parçayi hiçbir zaman onaysiz gü unitesi ile kullanmayin. Onaysiz kombinasyon ciddi yaralanmalarafa neden olabilir.

Semboller

Ek parca uzerinde ve bu kullanma kilavuzunda asagidaki semboller kullanilmistir. Bu tanimlari anlayin.

Özel onem ve dikkat gosterin!

El kitabini okuyun.

Koruyucu kask, gozluk ve kulak koruyucu takin!

Koruyuc eldiven takilmalidir!

Alti kaymayan saglam ayakkabilar giyin. Celik burunlu guvenlik ayakkabilar onerilir!

Cevredekileri en az 15 m uzakta tutun.

Furlayan cisim tehlikesi!

Geri tepme!

Izin verilen maksimum alet hizi

Sadece EM405MP ve EM406MP icin Asla metal bicak kullanmayin.

AB Di S Mekan Grultu Direktifi uyarinca garanti edilen ses gucu seviyesi.

Avustralya NSW Gurultu Kontrol Mevzuati uyarinca ses guci seviyesi

Kullanim amaci

EM403MP, EM404MP için

Bu ek parca yalnizca, onayl bir guc unitesi ile birlikte cim, yabani ot, cali ve aagaclarin altenda yetisen bitkileri kesmek amaciyla tasarlanmistir. Ek parcayi hisbir zaman baska amaclarla kullanmayin. Ek parcanin amaci disinda kullanilmasi ciddi yaralanmalara neden olabilir.

EM405MP, EM406MP için

Bu ek parca yalinizca, onayl bir guc unitesi ile birlikte cim ve hafif yabani otlari kesmek amaciyla tasarlanmistir. Ek parcayi hi:bir zamanaska amaclarla kulanmayin. Ek parcanin amaci disinda kullanilmasi ciddi yaralanmalara neden olabilir.

UYARI: Kullanmadan once ek parca kullanmasi kialvuzunu ve bu kullanma kilavuzunu okuyun.

Uyarilara ve talimatlara uyulmaması ciddi yaralanmailar ile sonuçlanabilir.

AB Uygunjuk Beyani

Sadece Avrupa ülkeleri icin

Ureticiirma: Makita Europe N.V., Is adresi: Jan-Baptist Vinkstraat 2 3070 Kortenberg BELCIKA olarak Kazuhisa Makino'ya teknik dosyayi derleme yetkisi verir ve yeganeBizim sorumluluğumuzda asagida adi verilen urunun/urünlerin;

Adi: Yan Tirpan ve Misinali Yan Tirpan Ek Parçasi /

Misinali Yan Tirpan Ek Parçası. Tip Adı: EM404MP / EM406MP.

2006/42/EC'nin ilgili tum hukumlerini kariladigi ne ayrica asagidaki EC/EU Direktiflerinin: 2000/14/EC ilgili hukumlerini kariladigi ne asagidaki Uyumlu Hale Getirilmis Standartlara uygun olarak imal edildigi nian bayan ederiz: EN 60335-1:2012+A11:2014+A13:2017+ A1:2019+A14:2019+A2:2019+A15:2021 (EM406MP), EN 62841-1:2015+A11:2022 (EM404MP), EN 50636-2-91:2014 (EM406MP), EN ISO 11806-1:2022 (EM404MP).

Bayan yeri ve tarihi: Kortenberg, Belcika. 1.8.2024
Sorumlu kisi: Kazuhisa Makino, Direktör - Makita Europe N.V.

GÜVENLIK UYARILARI

Yan tirpan güvenlik uyarilari

AUYARI: Bu makine ile birlikte verilen:tum guvenlik uyarilarin, talimatlar, resimleri ve teknik ozellikleri okuyun. Asagida listelenen:tum talimatlara uyulmaması yangina ve/veya kullanincin neve/veya cevredekilerin ciddi sekilde yaralanmasina neden olabilir.

Tüm uyarilari ve talimatlari ile-ride basvurmak icin saklayin.

Uyarilarda ve onlemlerdeki "yan tirpan" ve "makine" terimi, ek parca veGPC unitesi kombinasayonunu ifade eder.

Uyarilarda ve onlemlerdeki "motor" terimi, motoru veya guc unitesinin elektrik motorunu ifade eder.

Genel güvenlik

1. Ik kez kullananan veya deneyimsiz kullanici bayiden makinenin tum kullanimi ile ilgili egitim talep etmelidir. Çocuklarin, fiziksel, duyusal ya da zihinsel yetenekleri kisi tll olan veya deneyim ya da bilgileri olmayan kisilerin veya kul- lamma talimatlarina asina olmayan insanlarin makineyi kullanmasina asla izin vermeyin.
2. Makinenin sadece deneyimli olduklarini ispatlamis kiselere odunc verilmesi onerilir. Her zaman kullanma kulavuzunu da verin.
3. Makineyi kullanirken uyanik olun, ne yapti nizi gozleyin ve sagduyunuzu kullanin. Yorgun veya hastayken veya uyusturucu madde, alkol ya da ilacin etkisi altindayken makineyi kullanmayin. Makineyi kullanirken bir anlik bir dikkatsizlik ciddi kisesel yaralanmayla sonuclarabilir.
4. Makineyi kotu hava sartlarinda, özellikle yildirim riski varken kullanmaktan sakinin.
5. Disarida kullananan elektrikli/benzinli makinele-rin kullanimi ile ilgili ulusal ve yerel mevzuat-niza uyun.

Makinenin kullanim amaci

Bu makine sadece cim, yabani ot, cali ve aagaclarin altinda yeti Sen bitkileri ksemek icin tasarlanmi tir. Makineyi asla kenar duzeltme vya cit budama gibi baska amaclarla kullanmayin. Amaci disnda kullanmak ciddi yaralanmalarla sonuclanabilir.

Kisisel koruyucu ekipmanlar

1. Daima kalin, uzun pantolon, saglam ayakkabi, eldiven ve uzun kolu gomlek giyin. Bol kiyafet, takı, kisa pantolon, sandalet giymeyin vya Çiplak ayakla kullanmayın. Saçlarinizi omuz hizasinin üzerinde kalacak sekilde baglayin.
2. Cisim Düşme risik olan yerlerde daima kask takin.
3. Makineyi kullanirken gozlerinizi yaralanmaya karı korumak icin her zaman koruyucu gozluk takın. Gözlükler ABD'de ANSI Z87.1, Avrupa'da EN 166 veya Avustralya/Yeni Zelanda'da AS/NZS 1336 ile uyumlul olmalidir. Avustralya/Yeni Zelanda'da yüzünuz'u korumak icin yüz speri takilması da yasal olarak zorunludur.

Aleti kullananlarin ve calisma alaninin hemen yakininda bulunanlarin uygun guvenlik koruyucu ekipman kullanmalarini mecbur etmek is verenin sorumluluugundadir.

1. Kulak tikaci gibi kulak koruyucu takin. Gurlshtiye maruz kalmak isitme kaybina neden olabilir.
2. Daima kaymaz tabanl saglam ayakkabigiin. Bu, ayaklarinizin yaralanmasini onler ve yere saglam basmanizi saglar.
3. Gerektiginde toz maskesi takin.

Kullanmadan önceki hazirliklar

1. Kullanmadan önce daima makinenin kullanmak icin güvenli oldugundan emin olun:

Yakit kacaigolup olmadigiin kontrl edin.
Tum sabitlme elemanlarinin yerinde ve sik oldugunu kontrl edin.
- Hasarli parçalari degistirin.
Kesici parcanin dizgün bir sekilde takil-digindan ve sikica sabitlendiginden emin olun.
Kesici parca siperinin bu kullanma kilavuzunda anlatildigi gibi yerine dizgün bir sekilde takildigindan emin olun.
Gaz dugmesinin, guvenlik kilidi kolumun ve diger kumanda dugmesinin takilmadan

ve duzgün calistiklarini kontrl edin.

• Makineye dizgün kumanda etmek icin kollari temizleyin.
  Kollarin bu kilavuzda açiklandigi gibi takildigindan emin olun.

Bu talimatlara uyulmamasi ciddi yaralanmalarasebep olabilir.

1. Keskin birabick kullanin. Egik, carpi, catlamis, krik, ufulanmis vya hasarli bicaklarihcbir sekilde kullanmayin. Kor bir biagin takilme ve geri tepme ihimali daha yuksektir.
2. Biçagi dizgün bir sekilde sabitlemek icin daima gereken tum parçaları kullanın. Uygun olmayan sabileme parçaları, biçarin firlamasina neden olarak kullanınin ve/veya cevredekilerin ciddi sekilde yaralanmasina yol acabilir.

Yakit doldurma

1. Yakit doldurmadan once motoru durdurun.
   Açık alev ve kılıçimlardan uzak tutun. Yakit doldurma esnasinda asla sigara icmeyin. Aksi takdirde yangin ve/veya patlamaya neden olabilir.
2. Yakit doldurma isini disarida yapin. Kapali odada yakit doldurulmasi yakit buharinin patlamasina neden olabilir.
3. Yakit veya motor yagi ile temas etmekten kaci-nin. Yakit buharini solumayin. Yakit veya yag dokulurse makineden ve/veyazeminden derhal silerek temizleyin. Yakit elbiselerinize dokulurse albisenizin tutusmasini engellemek icin albisenizi hemen degistirin.
4. Yakit doldurduktan sonra yakit deposu kapa-gin dikkatlice sikin ve yakit kaçagi olup olmadigi kontrl edin.Motoru calistirmadan once yakit doldurma kaynagindan veya alanindan en az 3 m uzaklasin.
5. Yakiti yalinizca onayl kaplarda taysiin ve depolayin. Cocuklari depolan yan yakittan uzan tutun.

Yan tirpanin calistirilmasi

1. Makineyi calistirirken veya kullanirken;cocuklari,cevredekileri ve evcil hayvanlar en az 15 m uzakta tutun.Buna ilaveten firlayan cisimlerden hala yaralanma riski oldugundan cevredekiler goz koruyucu takmalidir.Aksi takdirde cevredekilerin beklenmeyen hareketi veya bicagin geri tepmesi kullanicinin ve/veya cevredekilerin ciddi sekilde yaralanmasina neden olabilir.
2. Makineyi yalinizca disarida iyi havalandirilan bir yerde calistirin ve kullanin. Kapali veya yetersiz havalandirilan bir yerde calismak bogulma veya carbonmonoksit zehirlenmesi nedeniyle olume neden olabilir.
3. Çalıstirma sirasinda kesici parca-doneçigi icin, kullanmaya baslamadan once, kesici parcanin dal, taş vb. gibi tert cisilmere temas etmediğinden emin olun.
4. Kesici parca boşa donüyorsa rolanti devrini, boştakeyden duracak sekilde ayarlayin. Aksi takdirde hareketli kesici parçaya yanlışkı lamas edilmesi ciddi yaralanmayla sonçlanabilir.
5. Herhangi bir sorun fark ederseniz motoru hemen durdurun.

Nakliye

1. Nakliye sirasinda motoru durdurun. Aksi takdirde yanlisiikla calistirmak yaralanmaya sebep olabilir.
2. Makineyi naklederken kesici扭矩 mutlaka kapak takin. Ciplak buçaklara temas etmek yaralanmayla sonuçanabilir.
3. Yakit seksaklarini engellemek icin araba ile naklederken makinenin guvenli konumda olmasini saglayin.
4. Makineyi taşirken:tüm makineyi yerden kal dirin. Makinenin surüklenmesi yakit deposunun hasar görmesine ve yakit kaçına neden olarak yangına yol acabilir.

Kullanim

1. Makineyi sadece iyi isik ve gorusartlari altinda kullanin. Karanlik vya gorusun zayif oldugu yerlerde kullanmak beklenmeyen kazaya neden olabilir.
2. Dik bir yüzeyde veya rüzgarlı bir günde olduğu gibi dengenizi korumanizinGPC olduğu durumlarda makineyi kullanmaktan seksınin.
3. KIs mevsiminde kaymamak icin kaygan veya Islak alanlara, buz ve kara dikkat edin.
4. Yaniniza biri yaklasiyorsa motoru durdurun.
   Aksi takdirde donen kesici parca cevrenizde kisiye
   vurabilir ve ciddi yaralanmaya yol acabilir.

5. Calismadan once calisma alanini temizleyin. Kayalar, kirk cam, civiler, tel veya ip gibi firlatlabilecek veya kesici ek parcaya dolanabilecek tum cisimleri kaldirin. Yabanci maddeler kesici parcaya zarar verebilir ve tehlikeli geri tepmelere neden olabilir.

6. Makineye saglam bir sekilde kumanda etmek icin kullanim sirasinda sunlari yapin:

7. Makineyi her iki elinizle sag tarafinizda sikica tutun.

8. Omuz askisi ile makineyi omzunuza (omuzlariniza) asin.
   — Yere saglam ve dengeli basin. Asla bir merdivenin uzerinde veya aagcta durarak calismayin.
   — Fazla uzanmaktan kaçınin.
   — Kesici parçayi bel hizasinin-altinda tutun.
   Vucudunuzun tum kisimlarini donen kesici parca ve sicak yüzeyden uzak tutun.

Bu hareketler yaralanma riskini azaltir.

1. Kesici parca ile siperin arasa ot veya cali takilrsa cikarmadan once daima motoru durdurun. Aksi takdirde bicağın yanlilikla dondurul-mesi ciddi yaralanmaya sebeb olabilir.
2. Acil durumlar disinda makineyi asla duşür-meyin veya atmayin. Makine dusér ve bir seye vuursa hemen yakit kacaşi olup olmadigi, güvenlik aygtiları ve diger hasarlan kontrol edin. Arizali bir makinenin kullanilmasi yaralanma ve/veya yangina neden olabilir.

3. Kesici parçayı sik siki veya bir taş veya baska sert cisilmere carptiktan hemen sonra kontrl edin. Kesici parca kullanim sirasinda kırilrsa kırilan parca firlayarak yaralanmaya neden olabilir.

4. Kesici parçayi kontrol ederken, temizlerken veya degistirken motoru durdurun. Aksi takdirde kesici parca beklenmeyen sekilde-donebilir ve ciddi yaralanmaya yol acabilir.

5. Motoru durdururken veya gaz dhegmesini birakirken kesici parca tamamen durana kadar uygun kontrolü koruyun. Durana kadar donmeye devam eden buçak yaralanmaya sebep olabilir.
6. Kesim islemine beschamadan once kesici parca-nin kesim icin yeterli hiza ulasmasini bekleyin. Bu, geri tepme ve otlara takilma riskini azaltir.
7. Yorgunluk nedeniyle kontrl kayib olusmasini onlemek icin dinlenin. Saat basina 10 ila 20 dakika dinlenmeniz onerilir.
8. Dinlenirken veya makineyi boş birakirken motoru durdurun ve makineyi güvenli bir yere koyun. Bunlar, beklenmeyen kazayı onler.
9. Motor calisirken veya durduktan hemen sonra sicak olduklarindan motora ve susturucusuna dokunmayin ve bunlari yanici maddelerin üzerine koymayin. Yanik ve/veya yangina sebep olabilir.

Kesici Parçalar

1. lginize uygun kesici parca kullanin.

Misinali kesim basliklari (misinali yan tirpan basliklari) cim kesmek icin uygundur.
Metal biçaklar otlari, yüksek Çimleri, cali-liklari, calilari, açaç altilarin, sik calilik ve benzerlerini kesmek icin uygundur. Kesici parca siperinin kullananan kesici parçaya uygun oldugundan mutlaka emin olun.

1. Misinali kesim basligi kullanirken sadece bu kilavuzda onerilen elastik, metalik olmayan misina kullanin. Asla tel veya tel halat kullanmayin. Bunlar koparak tehlikeli firlayan parçalar olabilir.
2. Metal cok parcali doner zincirler, cim biçme makinesi bicakları vya bu kilavuzda onerilmeyen bicakları asla kullanmayin. Aksi takdirde ciddi yaralanmaya neden olabilir.
3. Metal biçakla ilem yaparken daima eldiven giyin ve biçak kapağın biçagın üzerine takin. Biçak ciplak elleri kesebilir.
4. Metal biçaklari kullanirken "geri tepmeden"\ kacınin ve kazara geri tepmeye karsi daima\ hazırlik olun.Geri tepme kismina bakın.

Geri tepme (bıçak itmesi)

Geri tepme (biçak itmesi) denen biçak hemen kesmedigi bir cisme temas ettiginde olusur. Unite ve/veya kullanınin herhangi bir yonde itilmesine ve muhtemelen üntenin kontrolü kaybetmesine neden olarak ciddi yaralanmaya yol acabilecek kadar siddetli olabilir. Biçak takilir, tutukluk yapar veya sikisirsa geri tepme uyari vermeden olusabilir ve kesilen materyalin gorulmesi zor olan yerlerde olusma ihimali daha yuksektir.

Geri tepme Özellikle bıçak böllumün, capi 3 cm veya daha buyuk olan sert cisilmere, calilara ve açaçlara saat 12 ila 2)yönunde uygularken olusur. Sek.1

Geri tepmeden sakinmak icin:

1. Biçak böllumünu-SAat 8ila 11 yönunde uygulayin.
2. Aleti, tirpan kullanirken oldugu gibi sagdan sola dokru yarim daire cizecek sekilde esit olarak sallayin. Bu, biçagın uygun bolümün n Kesilecek bitkilere temas etmesini saglar.
3. Biçak böllumünü asla saat 12 ila 2 yönunde uygulamayın.
4. Kullanici iyi egitimli ve deneyimli degilse ve riski kendi uzerine alarak yapmadi g surece bçak bolümün asla saat 11 ila 12 ve 2 ila 5 yönunde uygulamayin.

Sek.2

1. Kesici bicaklari asla Çit, duvar, açgövdesi veya taş gibi sert cisilmere)yakin kullanmayin.
2. Kesici seksakları asla, kenar dizeltme vecit budama gibi ilemler icin dikey olarak kullanmayin.
3. Aleti kesilen cismi gormenin zor oldugu yer-lerde kullanmaktan kaçınin.

Titreşim

Asiri titresime maruz kalmak kullaninin kan damarlarina veya sinir sistemine zarar verir ve parmaklarda, ullerde veya bileklerde asagidaki belirti lere neden olur: Uyuşma, karçıncalanma, ağri, bıçak saplaniyor hissi, cilt renginde degişi me. Bu belirti lerden herhangi biri olusursa doktora görünün.

"Beyaz paramak hastaligi" riskini azaltmak icin kulanim sirasinda ellerinizi sicut tutun ve makine ve aksesuarlara iyi bakin.

Bakim

1. Makinenize yetkili servis merkezimizce sadece original yedek parçaları kullanarak servisi yaptırın. Sadece MAKITA tarafindan tedarik edilen original yedek parçaları ve aksesuarleri kullanın. Yanlı onarım ve köttü bakim makinenin ömrünkısaltbilir ve kaza riskinı artirabilir.
2. Makinenin hicbir parcasini modifiye etmeyin veya cikarmayin. Yangin ve/veya ciddi yaralan-maya neden olabilir.
3. Kullandiktan sonra makineyi temizleyin ve tüm vida ve somunlarin siki olduklarini kontrol edin.
4. Kesici parca, kesici parca speri ve omuz askisin din durumunu kontrl edin. Kesici bicak keskin olmaldir. Hasarli kesici parcalari asla dizelt Meyin veya kaynak yapmayin.

Diger talimatlar

1. Makineyi daima kilitli odalarda ve yakit deposu boşaltilmı olarak saklayın.
2. Cevreye dikkat edin. Daha az kirlenme ve gurultu emisyonlari icin gereksiz gaz verme islemlerinden kaçınin. Karbüratoru dokru sekilde ayarlayin.
3. Motoru arizali egzoz susturucusu ile calistirmayin.

lik yardim

1. Kaza durumuna karst kesim yapilan yere yakin bir yerde bir ilk yardim seti olmasini saglayin.

Irk yardim setinden alinan tum malzemelerin yerini derhal doldurun.

1. Yardim isterken asagidaki bilgileri verin:

Kazanin yeri
Ne oldugu
—Yarali kisi sayisi
— Yaralanma türü
— Adiniz

ilave gvenlik talimatlari

1. Kazayi onlemek icin, bir alanda iki veya daha fazla operator calisirken operatörlerarasinda en az 15 m mesafe birakin. Ayrica, bir kisiyi operatörlerarasindaki mesafeyi gozlemlemekle gorevlendirin. Calisma alanina bir kisi ya da hayvan girerse calismayi derhal durdurun.
2. Sadece aletin üzerinde yazili haha esit veya daha yuksek haha sahip kesici parçalar kullanin.
3. Kullanmadan once kesici bıçak üzerindeki kılıfı mutlaka Çikarın.

PARÇALARIN TANIMI

1. Koruyucu uzantisı 5. Kesici

EM405MP, EM406MP

Sek.4: 1. Baslik 2. Boru 3. Koruyucu (dar tip) 4. Kesici

MONTAJ

AUYARI: Ekipmani monte etmeden veya ayar-lamadan once motoru kapatin ve buji basligini veya batarya kartusunu cikarin. Aksi takdirde kesici parca ve diger parcalar hareket ederek ciddi yaralan-maya yol açabilir.
UYARI: Kesici bıçakla ilem yapmadan once koruyucu eldiven giyin. Montaj veya ayar sirasindaParmaklariniz kesici bicağa temas edebilir ve ciddi yaralanmaya neden olabilir.
UYARI: Ekipmani monte ederken veya ayar-larken daima yere koyun. Ekipmanin dik konumda monte edilmesi veya ayarlanmasi ciddi yaralanmaya neden olabilir.
AUYARI: "GUVENLIK UYARILARI" böllumundeki veGPC unitesinin kullanma kilavuzundaki uyarilara ve onlemlere uyun.

EM403MP, EM404MP

Sek.3: 1. Basis 2. Boru 3. Koruyucu (universal tip)

Kesici parca ve koruyucununDOGRU kombinasyonyu

ADIKKAT: Daima dokru kesici parca ve koruyucu kombinasyonunu kullanin. Hatali koruyucu sizi firlayan coplerden ve taşlardan koruyamayabilir. Aletin dengesini de etkileyebilir ve ciddi yaralanmaya yol acabilir.

Model Kesici parçac Koruyucu
EM403MP EM404MP	Metal böçak (somun, kap ve siku mulu ile)	Koruyucu (universal tip)
	Misinalı kesim böşkı / Plastik böçak Koruyucu uzantılı koruyucu (universal tip)
EM405MP EM406MP	Misinalı kesim böşkı / Plastik böçak Koruyucu (dar tip)

Koruyucunun (kesici parca speri) takilmasi

UYARI: Uygun koruyucu bulunmayan bir kesisici parçayı hiçbir zaman kullanmayın.
AUYARI: Kesici parçayı daima dokru koruyucu kombinasyonu ile kullanın. Aksi takdirde kesici parçaya temas edilmesi ciddi yaralanmayla sonuçlanabilir.

ÖNEMLİ NOT: Koruyucu üzerindeki civatari:i duzenli olarak sikin. Sağ ve sol civatari, klemp ile koruyucuarasindaki boşluk sabit olacak sekilde esit oranda sikin.

Koruyucuyu civatalar ile klempe monte edin.

Koruyucu (universal tip)

Sek.5: 1. Klemp 2. Koruyucu

Koruyucu (dar tip)

Sek.6: 1. Klemp 2. Koruyucu 3. Kesici

ADIKAT: Koruyucuya monteli kesici ile kendinizi yaralamamaya dikkat edin.

NOT: Koruyucu uzerindeki kesici, naylon misinayi.
kesim icin en uygun uzunlukta tutar.

EM403MP ve EM404MP için

Koruyucu uzantisini monte etmek icin koruyucu uzantisini koruyucuya takin ve daha sonra klipsleriGPCIRn Koruyucu uzantisi uzerindeki tirnaklarin koruyucu uzerindeki yuvalara oturdugundan emin olun.

Sek.7: 1. Koruyucu (universal tip) 2. Klips 3. Koruyucu uzantisi 4. Kesici (iç kism) 5. Yuva 6. Tırnak

Koruyucu uzantisini koruyucudan sokmek icin klipsleri aicin ve koruyucu uzantisini cekerek ickarin.

ADIKKAT: Koruyucu uzantisinin bastirak tam olarak oturmasini saglayin. Aksi takdirde koruyucu uzantisi duserek yaralanmaya neden olabilir.

ADIKKAT: Koruyucu uzantisina monteli kesici ile kendinizi yaralamamaya dikkat edin.

NOT: Koruyucu uzantisi uzerindeki kesici, naylon misinayi kasim icin en uygun uzunlukta tutar.

Kesici parçanın takilması

ADIKKAT: Original MAKITA kesici parçalar kullandüzdan emin olun.

ADIKKAT: Taktiktan sonra altigen anahtari mutlaka cikarin.

NOT: Kesici parçayi takarken kolay ilem icin aleti bas asaqi cevirin.

Metal biçagın takilması

EM403MP ve EM404MP için

ADIKKAT: Metal biçakla ilem yaparken daima eldiven giyin ve biçak kapağıni biçagın üzerine takın.
ADIKKAT: Metal biçagın dis capi 230 mm (9") olmalidir. Asla dis capi 230 mm'den (9") buyuk hicbir biçak kullanmayın.
ADIKKAT: Metalabicik iyi taşlanmış olmali, uzerine Çatlak veya kırık bulunmamaldir. Metalabicak calisma sirasinda bir taşa carparsa hemen motoru durdurun ve bicağlkontrol edin.
DIKKAT: Her uç-SAatlik kullanim sonunda metal biçagı taşlayin veya degişirin.
ADIKKAT: Biçaki dokmek veya takmak icin daima ürünle verilen anahtar(lar) kullanin.

Geçerli bıçak

Metal biçak (2 disli)

Metal biçak (3 disli)

Metal biçak (4 disli)

Molar -chain (6-argn)

1. Ali ci pulu safta gecirin.
2. Safti sabitlemek icin altigen anahtari disli kutusundaki delige dokun. Altigen anahtar sonuna kadakokulana dek safti dondurun.
3. Metal biçàgí alici pulunun üzerinde monte edin.
4. Sikma pulunu ve kabirakinve daha sonra somunu iyice sikin.
   Sikma torku:16-23 N·m
5. Altigen anahtari cikartin.

Sek.8: 1. Somun 2. Kap 3. Sikma pulu 4. Metal bicak 5. Alici pul 6. Saft 7. Altigen anahtar

Sek.9: 1. Lokma anahtar 2. Altigen anahtar 3. Sikila

Bicak ve koruyucu uzerindeki oklarin ayin yonu gosterdiginden emin olun.

Sek.10

Metal biçagci karmak icin takma prosedürünü tersinden takip edin.

NOT: Biçak sabitlme somunu üzerindeki reçine kismi zamanla asinir. Herhangi bir asinma veya deformasyon gozküyorsa somunudehyşirin.

Misinali kesim basliginin takilmasi

ADIKKAT: Misinali kesim basligi calisma sirasinda bir taşa carpara sa hemen motoru durdurun ve misinali kesim basligini kontrol edin.

1. Alici pulu sata gecirin.
2. Altigen anahtar di sli kutusundaki delige sukun.
3. Misinali kesim本场比赛的safta vidalayin.
4. Misinali kesim basligini taktiktan sonra altigen anahtari cikarin.

Sek.11: 1. Misinali kosim basligi 2. Alici pul 3. Saft

1. Altigen anahtar 5. Sikila

Plastik biçagın takilması

Istege bagli aksesuar

ADIKKAT: Plastik bicak calisma sirasinda kazara bir kayaya ya da sert bir nesneye carparsa aleti durdurun ve hasar olup olmadigi nktrol edin. Eger plastik bicak hasar gormusse, plastik bicagihemen degistirin. Hasarli bir kesici parca kullanmak ciddi kisesel yaralanmayla sonuclaranabilir.
ADIKKAT: Taktiktan sonra altigen anahtari mutlaka Çikarin.

ÖNEMLİ NOT: Original Makita plastikkıç kullandıgünizdan emin olun.

Sek.12: 1. Plastik bicak 2. Alici pul 3. Saft 4. Altigen anahtar 5. Sikila

1. Ali ci pulu safta gecirin.
2. Altigen anahtari disli kutusundaki delikten dokun ve mil kilitlenene kadar mili dondurun.
3. Plastik biçagıDOGrudan disli milin üzerine yerleşirin ve sikiN.
4. Altigen anahtari cikartin.

Plastik biçàgi Çiarmak icin, alici pulu altigen anahtarla tutarken saat yönunde dondürün.

Ek borunun takilmasi

ADIKKAT: Monte ettikten sonra ek borunn sabitlenmis oldugunu mutlaka kontrl edin. Hatali montaj ek parcanin guc unitesinden duşmesine neden olabilir ve yaralanmaya yol acabilir.

Ek boruyu ana uniteye takin.

1. Guc unitesinin mandalini ek parca tarafinaogrucevirin.
   Sek.13: 1. Mandal

2. Ek parcanin basligini cikarin. Pimi ok isareti ile hizalayin ve serbest birakma dugmesi yukari cikana dek ek boruyu sukun.
   Sek.14: 1. Serbest birakma dugmesi 2. Ok isareti 3. Pim

3. Mandali guc unitesi tarafina dogru cevirin.

Sek.15: 1. Mandal

Mandalin yüzeyinin boruya paralel oldugundan emin olun.

Boruyu cikarmak icin, mandali ek parca tarafinaogruccevirin ve serbest birakma duğmesine basarak boruyucekip cikarin.

Sek.16: 1. Serbest birakma dugmesi 2. Mandal 3. Boru

KULLANIM

UYARI: "GUVENLIK UYARILARI" bolumundeki veGPC unitesinin kullanma kilavuzundaki uyarilara ve onlemlere uyun.
UYARI: Kesici parca bosta hareket ediyorsa motorun rolanti devrini dinurun. Aksi takdirde gazi keserek kesici parcayi durduramazsiniz ve bu ciddi yaralanmaya yol acabilir.

Askinin konumunun ve omuz askisinin ayarlanmasi

AUYARI: Askinin konumunu ve omuz askisi uzunlugunu sekilde gosterildigi gibi araligin icinde kalacak sekilde ayarlayamazsaniz aleti kullanmayin. Aletin uygun olmayan yuk dengesiyle kullanilmasi kesici parcayi yukari dokru getirerek yaralanmaya neden olabilir.

Bir aksesuari bska bir aksesuarla degistirirken ekip manin agirlk dengesi degisebilir. Bu durumda askinin konumunu ve omuz askisi uzunlugunu 山 sekilde ayarlayin.

Sek.17: 1. Aski

Aski konumunu degistirmek icin, aski uzerindeki sabitleme vidasini gesetin ve daha sonra askiyi (A) hareket ettinir.

Askinin konumunu ve omuz askisi uzunlugunu sunlari,. saqlayacak sekilde ayarlayin:

aski zeminden 750 mm veya daha yuksek konumda,
- kesici parça zeminden 100 mm ila 300 mm)yüksek konumda,
- kesici parçanin korunmayan kismi askidan yatay olarak en az 750 mm uzakta.

Askinin konumunu ayarladiktan sonra, anahtar veya tornavida kullanarak (guc ünitesine baglidir) vidayi iyice sikin.

Misinali kesim basliginin kullanilmasi

Calisma sirasinda kesim icin naylon kesim misinasinuucunu kulla. Naylon kesim misasinis Kesim islemi ilebirlikte asinp kisaldigindan kullanicinin misinayiellebesmesi gerekir. Naylon kesim misinasinis beslemekicin 6.000 min1 ile donerken misinali kasim basliginiyere carpin.

NOT: Naylon kesim misinasi di sari cikmiyorsa misinayi geri sarin. "BAKIM" bolumune bakin.

BAKIM

AUYARI: Ekipmani kontrol etmeden veya bakmini yapmadan once motoru kapatin ve buji basligini veya batarya kartusunu cikarin. Aksi takdirdekesici parca ve diger parçalar hareket ederek ciddi yaralanmaya yol acabilir.

AUYARI: Ekipmani kontrol ederken veya bakimini yaparken daima yere koyun. Ekipmanin dik konumda monte edilmesi veya ayarlanmasi ciddi yaralanmaya neden olabilir.
UYARI: "GUVENLIK UYARILARI" böllumundeki veGPC unitesinin kullanma kilavuzundaki uyarilara ve onlemlere uyun.

ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renkdehyşimi, deformasyon vya Çatlaklar olusabilir.

Genel kontrol

• Gevsek civatalari, vidalari ve somunlari sikilayin.
• Hasarı parçа ve seks olup olmadışınt kontrl edin. Gerekirse yetkili servis merkezinde bu parçalarıdehyşirin.

Kesici parçanın bilenmesi

AUYARI: Kesici bicaigi kendi basiniza bileme- yin. Manuel bileme kesici bicakta dengesizlikere neden olur ve titresilmere ve ekipmanin hasar gormesine yol acabilir.

Kör kesici böçaklari bilemesi ve yeniden dengeli hale getirmesi icin Makita yetkili servis merkezine basvurun.

Hareketli parçalarin yağlanması

ÖNEMLİ NOT: Şkık ve saglanan gres miktarına ilşkin talimatlari takip edin. Aksi takdirde yetersizDAQlama hareketli parçalara zarar verebilir.

Disli kutusu:

ADIKKAT: Disli kutusu sicutken yağlama yapmayin. Sicut disli kutusu, yanik yaralarina sebep olabilir.

Yaklasik her 30 calisma saatinde bir disli kutusuna gres deliginden gres (Shell Alvania 2 veya eşdeğeri) basin.

Sek.18: 1. Gres deligi

Tahrik mili:

Yaklaşık her 30 calisma staatinde bir tahrik biline gres (Shell Almania 2 veya esdeğeri) basin.

Sek.19

NOT: Makita bayinizden original Makita gres satin alabilirsiniz.

Misinanin degişirilmesi

AUYARI: Carpmali besleme turu misinali kasim basligi icin misinali kasim basligi kapaginin aaga da aiklandigi gibi govdye dokru sekilde sabitlendiginden emin olun. Kapa'in saglam sekilde takilmaması, misinali kasim basligin cikarak ciddi yaralanmalaroyolacmasina neden olabilir.

Misina degistirme yontemi kesici parca turüne gore degisir. Daha fazla misina beslenmiyorsa misinayi degi sterin.

Ultra Auto 4胆固醇

Sek.20

98-M10L

Sek.21

B&F 4胆固醇

Sek.22

B&F Z5 için

Sek.23

ÖNEMLI NOT: Değistirmeden once kalan misinayi Çiakin. Makarayi kalan misina geri Çekilene kadar saat yönunde dondürün ve daha sonra makaran üst kismindan Çekerek Çiakin.

Plastik bicağın degişirilmesi

Bicak asinir veya kiriirsa yenisiyde geistirin.

Sek.26

Plastik biçagī takarken, biçak üzerindeki okun yönünü Koruyucununki ile ayı hizaya getirin.

Saklama

AUYARI: "GUVENLIK UYARILARI" bolümundeki veGPC unitesinin kullanma kilavuzundaki uyarilara ve onlemlere uyun.

Guc unitesinden ayrilmis yan tirpan ek parcasini depolarken saftin ucuna basligi takin.

Sek.27

Çalışma-SAatı Çalıstircmadan Üncı		Hergün (10 saat) 30 saat
Tüm ünite Hasarlı parçak	olup olmadağını gozle kontrol edin	✓	-	-
Tüm sabitlemede vidaları ve somunarı	Sıkılı	✓	-	-
Dişi kutusu Gres basın	--			✓
Tahrik mili Gres basın	-			✓
Kesici开荒 Hasar olup	olmadağını gozle kontrol edin	✓	✓	-
Güç Üntesi Güç Üntesi kullanı kılıvuzuna bakın

Aleti EMNIYETLVE CALISMAYA HAZIR durumda tutmak icin onarimlar, bska her turlu bakim ve ayarlamalar daima Makita yedek parcalari kullanilarak Makita yetkili servis merkezleri vya Fabrikanin Servis Merkezleri tarafindan yapilmalir.

SORUN GIDERME

Onarim icin servise gitmeden once kendi kontrollerinizi yapin. Kilavuzda aciklanmayan bir probleme karilasirsaniz makineyi demonte etmeye calismayin. Bunun yerine, Makita yetkili servis merkezlerine basvurun ve daima orijinal Makita yedek parcalari kullanin.

Anormal durum Olasi nedeni (arıza)	Çozümü
Motor calismaýor. - Güç ünitesi kulla'ma kilavuzuna bakın.
Motor hemen duruyor.	-	Güç ünitesi kullanma kilavuzuna bakın.
Motor devri yükselmýor. - Güç ünitesi kullanma kilavuzuna bakın.
Kesici parça dōnmüyor.Motoru hemen durdurun.	Gevşek kesici parça montaji	İyice sikiin.
	Kesici parça dala takilmiş. Yabancı cisi niçkarın
	Anormal tahrk sistemi	Tamir icin yetkili servis merkezine basvurun.
Ana ünite anormal derecede titre-siyor.Motoru hemen durdurun.	Kesici parça kılım;, eğilm;, veya aşınm;,stir	Kesici parçayıdehyistirin.
	Gevşek kesici parça montaji	İyice sikiin.
	Naylon kasim misinasınbir ucu kop-mus ve misinali kasim basligi dengeyi kaybetmiş.	Misinali kasim basligi yere carparak naylon kasim misinasınbesleyin.
	Düzensiz kesici parça montaji	Düzgün monte edin.
	Anormal tahrk sistemi	Tamir icin yetkili servis merkezine basvurun.
Kesici bıçak hemen durmuyor.Motoru hemen durdurun.	Güç ünitesi dūzgün calismaýor.	Güç ünitesi kullanma kilavuzuna bakın.
Naylon kasim misası beslemýor.	Misina bitmiş veya makaraya takilmiş.	Misinayı gerı sarın.
Naylon kasim misası.Doğru uzun-lukta kesilmemş.	Koruyucu üzerindeki misina kesici hasarlı veya eksik.	Tamir icin yetkili servis merkezine basvurun.
	Misina uzantılari koruyucuyu geleçyor.	Misinayı gerı sarın.

規格
