Tipo di prodotto	Utensile multifunzione (cesoie rotanti)
Marca	Makita
Modello	EM407MP
Dimensioni (L × l × h)	965 mm × 245 mm × 155 mm
Peso netto (senza coprilama)	2,7 kg
Diametro di taglio	230 mm
Rapporto di ingranaggio (lama superiore)	1:26
Rapporto di ingranaggio (lama inferiore)	1:12
Unità motorizzate approvate	EX2650LH, DUX60, DUX18, UX01G
Alimentazione	Tramite unità motorizzata compatibile (termica o senza fili)
Funzioni principali	Taglio di erba, erbacce, cespugli e sterpaglie
Sicurezza	Utilizzo di dispositivi di protezione individuale (casco, occhiali, guanti, stivali); distanza di sicurezza 15 m; sistema anti-rimbalzo
Manutenzione e pulizia	Pulizia dopo l'uso; lubrificazione del cambio ogni 50 h e dell'asse motore ogni 30 h; riaffilatura delle lame ogni 8 h
Ricambi e riparabilità	Ricambi Makita; riparazione presso centro assistenza autorizzato
Garanzia	Salvo le condizioni di garanzia Makita
Norme	EN ISO 11806-1:2022, EN 62841-1:2015+A11:2022

Domande frequenti - EM407MP MAKITA

Quali motori sono compatibili con l'accessorio EM407MP?

L'accessorio EM407MP è approvato per l'uso con le seguenti unità motorizzate: EX2650LH (motore multifunzione), DUX60 e DUX18 (motori senza fili), e UX01G (motore senza fili). Non utilizzare mai l'accessorio con un'unità non approvata.

Come installare il protettore dell'utensile?

Il protettore si fissa al dispositivo di serraggio utilizzando i bulloni forniti. Serrare periodicamente i bulloni per mantenere uno spazio costante tra il dispositivo di serraggio e il protettore. Non utilizzare mai l'accessorio senza protettore.

Come fissare il tubo dell'accessorio all'unità motorizzata?

Girare la leva dell'unità motorizzata verso il lato accessorio, rimuovere il cappuccio, allineare il perno con la freccia e inserire il tubo fino a quando il pulsante di rilascio non appare. Quindi, girare la leva verso il lato unità motorizzata. Per rimuoverlo, fare l'opposto premendo il pulsante di rilascio.

Qual è la procedura di smontaggio delle lame di taglio?

Indossare guanti, posizionare la chiave a bussola sul dado, allineare i fori delle lame superiore e inferiore, inserire la chiave esagonale, quindi ruotare il bullone in senso orario con la chiave a bussola per allentarlo. Rimuovere il bullone, la rondella di serraggio, il supporto e la lama inferiore, quindi la lama superiore ruotandola. Seguire le illustrazioni del manuale.

Come riaffilare le lame di taglio?

Smontare le lame, quindi utilizzare una lima diamantata per affilare le punte e i taglienti con un angolo di 40°. Affilare sempre entrambe le lame (superiore e inferiore). Arrotondare l'attaccatura di ogni lama. Sostituire la lama superiore se i denti sono usurati fino alla nervatura.

Quali sono gli intervalli di lubrificazione raccomandati?

Il cambio deve essere lubrificato con grasso (Shell Alvania 2 o equivalente) ogni 50 ore di servizio. L'asse motore deve essere lubrificato ogni 30 ore. Non lubrificare quando il cambio è caldo.

Cosa fare se l'accessorio vibra in modo anomalo?

Arrestare immediatamente il motore. Le cause probabili sono: lame rotte, deformate o usurate (sostituirle), fissaggio allentato delle lame (serrare il bullone), o anomalia del sistema di trasmissione (contattare un centro assistenza autorizzato).

Quali dispositivi di protezione individuale devo indossare?

Indossare un casco di sicurezza, occhiali protettivi, cuffie antirumore, guanti protettivi, stivali robusti con suola antiscivolo (preferibilmente con puntale di sicurezza), pantaloni lunghi, camicia a maniche lunghe e, se necessario, maschera antipolvere.

Come evitare il contraccolpo (rimbalzo della lama)?

Per evitare il contraccolpo, applicare il segmento di lama tra le 8 e le 11 o tra le 1 e le 4. Non utilizzare mai il segmento tra le 11 e le 1. Oscillare l'utensile a semicerchio come una falce e non utilizzare la lama vicino a oggetti duri (recinzioni, pietre, ecc.).

Dove posso far riparare l'accessorio EM407MP?

Qualsiasi riparazione, manutenzione o regolazione deve essere effettuata da un centro di assistenza post-vendita Makita autorizzato, utilizzando esclusivamente ricambi Makita. Consultare il sito web di Makita o contattare il rivenditore per trovare un centro autorizzato.

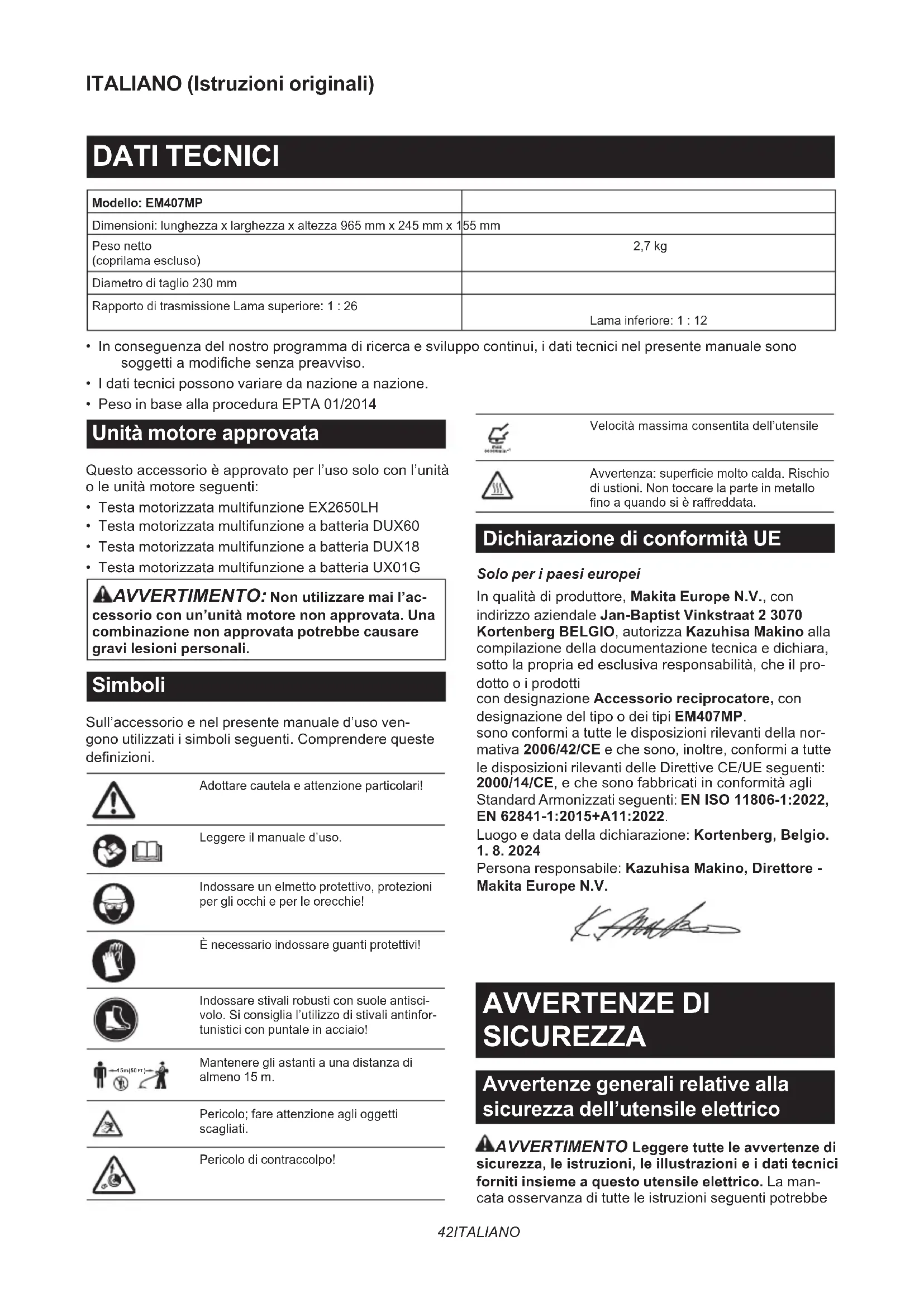

MANUALE UTENTE EM407MP MAKITA

Modello: EM407MP
Dimensioni: lunghezza x larghezza x altezza 965 mm x 245 mm x 1	55 mm
Peso netto(coprilama escluso)	2,7 kg
Diametro di taglio 230 mm
Rapporto di trasmissione Lama superiore: 1 : 26	Lama inferiore: 1 : 12

• In conseguenza del nostro programma di ricerca e sviluppo continui, i dati tecnici nel presente manuale sono soggetti a modifiche senza preavviso.
• I dati tecnici possono variare da nazione a nazione.
• Peso in base alla procedura EPTA 01/2014

Unità motore approvata

Questo accessorio è approvato per l'uso solo con l'unità o le unità motore seguenti:

• Testa motorizzata multifunzione EX2650LH
- Testa motorizzata multifunzione a batteria DUX60
- Testa motorizzata multifunzione a batteria DUX18
- Testa motorizzata multifunzione a batteria UX01G

⚠AVVERTIMENTO: Non utilizzare mai l'accessorio con un'unità motore non approvata. Una combinazione non approvata potrebbe causare gravi lesioni personali.

Simboli

Sull'accessorio e nel presente manuale d'uso vengono utilizzati i simboli seguenti. Comprendere queste definizioni.

Adottare cautela e attenzione particolari!

Leggere il manuale d'uso.

Indossare un elmetto protettivo, protezioni per gli occhi e per le orecchie!

È necessario indossare guanti protettivi!

Indossare stivali robusti con suole antiscivolo. Si consiglia l'utilizzo di stivali antinfortunistici con puntale in acciaio!

Mantenere gli astanti a una distanza di almeno 15 m.

Pericolo; fare attenzione agli oggetti scagliati.

Pericolo di contraccolpo!

Velocità massima consentita dell'utensile

Avvertenza: superficie molto calda. Rischio di ustioni. Non toccare la parte in metallo fino a quando si è raffreddata.

Dichiarazione di conformità UE

Solo per i paesi europei

In qualità di produttore, Makita Europe N.V., con indirizzo aziendale Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIO, autorizza Kazuhisa Makino alla compilazione della documentazione tecnica e dichiara, sotto la propria ed esclusiva responsabilità, che il prodotto o i prodotti con designazione Accessorio reciprocatore, con designazione del tipo o dei tipi EM407MP. sono conformi a tutte le disposizioni rilevanti della normativa 2006/42/CE e che sono, inoltre, conformi a tutte le disposizioni rilevanti delle Direttive CE/UE seguenti: 2000/14/CE, e che sono fabbricati in conformità agli Standard Armonizzati seguenti: EN ISO 11806-1:2022, EN 62841-1:2015+A11:2022.

Luogo e data della dichiarazione: Kortenberg, Belgio. 1. 8. 2024

Persona responsabile: Kazuhisa Makino, Direttore - Makita Europe N.V.

AVVERTENZE DI SICUREZZA

Avvertenze generali relative alla sicurezza dell'utensile elettrico

⚠AVVERTIMENTO Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e i dati tecnici forniti insieme a questo utensile elettrico. La man-cata osservanza di tutte le istruzioni seguenti potrebbe

risultare in scosse elettriche, incendi e/o gravi lesioni personali.

Conservare tutte le avvertenze e le istruzioni come riferimento futuro.

Il termine “utensile elettrico” nelle avvertenze si riferisce sia all’utensile elettrico (cablato) nel funzionamento alimentato da rete elettrica che all’utensile elettrico (a batteria) nel funzionamento alimentato a batteria.

Sicurezza dell'area di lavoro

1. Mantenere l'area di lavoro pulita e ben illuminata. Aree ingombre o scarsamente illuminate provocano incidenti.
2. Non utilizzare utensili elettrici in atmosfere esplosive, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli utensili elettrici creano scintille che potrebbero incendiare le polveri o i fumi.
3. Tenere bambini e persone di passaggio lontani durante l'utilizzo di un utensile elettrico. Le distrazioni possono causare la perdita del controllo da parte dell'operatore.

Sicurezza elettrica

1. Le spine degli utensili elettrici devono essere del tipo corrispondente alla presa elettrica. Non modificare mai la spina in alcun modo. Non utilizzare spinotti adattatori di alcun genere con strumenti elettrici collegati a massa (messi a terra). Spine non modificate e prese elettriche che siano del tipo corrispondente riducono il rischio di scosse elettriche.

2. Evitare il contatto del corpo con superfici collegate a massa o messe a terra quali tubazioni, radiatori, cucine e frigoriferi. Qualora il corpo dell'operatore sia collegato a massa o messo a terra sussiste un maggior rischio di scosse elettriche.

3. Non esporre gli utensili elettrici alla pioggia o a condizioni di bagnato. La penetrazione dell'acqua in un utensile elettrico incrementa il rischio di scosse elettriche.

4. Non sottoporre il cavo a utilizzi impropri. Non utilizzare mai il cavo per trasportare, tirare o scollegare dall'alimentazione l'utensile elettrico. Tenere il cavo lontano da fonti di calore, bordi affilati o parti in movimento. Cavi danneggiati o attorcigliati incrementano il rischio di scosse elettriche.

5. Durante l'utilizzo di un utensile elettrico all'aperto, utilizzare un cavo di prolunga appropriato per l'utilizzo all'aperto. L'uso di un cavo appropriato per l'utilizzo all'aperto riduce il rischio di scosse elettriche.

6. Qualora non sia possibile evitare di utilizzare un utensile elettrico in un'ubicazione umida, utilizzare una fonte di alimentazione dotata di dispositivo di protezione dalle correnti di guasto (RCD - Residual Current Device). L'uso di un RCD riduce il rischio di scosse elettriche.

7. Gli utensili elettrici possono produrre campi elettromagnetici (EMF) che non sono dannosi per l'utente. Tuttavia, chi utilizza pacemaker e altri dispositivi medici simili dovrebbe contattare

il produttore del dispositivo in questione utilizzato e/o un medico per chiedere consigli, prima di utilizzare il presente utensile elettrico.

Sicurezza personale

1. Restare ben attenti, fare attenzione a cosa si sta facendo e utilizzare il buon senso durante l'uso di un utensile elettrico. Non utilizzare un utensile elettrico quando si è stanchi o sotto l'influenza di droghe, alcolici o farmaci. Un attimo di disattenzione durante l'utilizzo di utensili elettrici può risultare in gravi lesioni personali.

2. Utilizzare attrezzature di protezione personale. Indossare sempre occhiali di protezione. Attrezzature di protezione quali maschere antipolvere, scarpe di sicurezza antiscivolo, elmetti o protezioni per le orecchie utilizzati per le condizioni appropriate riducono le lesioni personali.

3. Evitare l'avvio accidentale. Assicurarsi che l'interruttore sia sulla posizione di spento (off) prima di collegare la fonte di alimentazione elettrica e/o la batteria e prima di sollevare o trasportare l'utensile. Il trasporto di utensili elettrici con il dito appoggiato sull'interruttore o il collegamento all'alimentazione elettrica di utensili elettrici con l'interruttore di accensione attivato provoca incidenti.

4. Rimuovere qualsiasi brugola o chiave di regolazione prima di accendere l'utensile elettrico. Una chiave o una brugola lasciate agganciate a una parte rotante dell'utensile elettrico potrebbero risultare in lesioni personali.

5. Non allungarsi eccessivamente. Mantenere sempre un punto d'appoggio e un equilibrio appropriati. Ciò consente un miglior controllo dell'utensile elettrico in situazioni impreviste.

6. Vestirsi in modo adeguato. Non indossare indumenti abbondanti o gioielli. Tenere i capelli e gli indumenti lontani dalle parti in movimento. Indumenti abbondanti, gioielli o capelli lunghi possono restare impigliati nelle parti in movimento.

7. Qualora vengano forniti dispositivi per il collegamento di strumenti di estrazione e raccolta delle polveri, assicurarsi che tali strumenti siano collegati e utilizzati correttamente. L'utilizzo della raccolta delle polveri può ridurre i pericoli relativi alle polveri.

8. Non lasciare che la familiarità acquisita con l'utilizzo frequente degli utensili porti all'auto-compiacimento e a ignorare i principi di sicurezza relativi agli utensili stessi. Un'operazione incauta può causare gravi lesioni personali in una frazione di secondo.

9. Indossare sempre occhialoni protettivi per proteggere gli occhi da lesioni personali, quando si utilizzano utensili elettrici. Gli occhialoni devono essere conformi allo standard ANSI Z87.1 negli Stati Uniti, allo standard EN 166 in Europa o allo standard AS/NZS 1336 in Australia/Nuova Zelanda. In Australia/Nuova Zelanda, è obbligatorio per legge indossare anche una visiera per proteggere il volto.

È responsabilità del datore di lavoro far rispettare l'utilizzo delle attrezzature protettive di sicurezza appropriate da parte degli operatori degli utensili e di altre persone nell'area di lavoro e nelle immediate vicinanze.

Uso e manutenzione dell'utensile elettrico

1. Non forzare l'utensile elettrico. Utilizzare l'utensile elettrico appropriato per la propria applicazione. L'utensile elettrico appropriato consente di svolgere il lavoro in modo migliore e più sicuro alla velocità per la quale è stato progettato.
2. Non utilizzare l'utensile elettrico qualora l'interruttore non consenta di accenderlo e spegnerlo. Qualsiasi utensile elettrico che non possa essere controllato mediante l'interruttore è pericoloso deve essere riparato.
3. Prima di effettuare qualsiasi regolazione, sostituire gli accessori o riporre gli utensili elettrici, scollegare la presa elettrica dalla fonte di alimentazione e/o rimuovere la batteria, se rimovibile, dall'utensile elettrico. Tali misure di sicurezza preventive riducono il rischio di avviare accidentalmente l'utensile elettrico.
4. Conservare gli utensili elettrici inutilizzati fuori dalla portata dei bambini, e non consentire a persone che non abbiano familiarità con l'utensile elettrico o con il presente manuale di utilizzare l'utensile elettrico. Gli utensili elettrici sono pericolosi nelle mani di utenti inesperti.
5. Sottoporre a manutenzione gli utensili elettrici e gli accessori. Controllare l'eventuale presenza di disallineamenti o inceppamenti delle parti mobili, rotture delle parti e qualsiasi altra condizione che potrebbe influenzare il funzionamento dell'utensile elettrico. Qualora l'u-tensile elettrico sia danneggiato, farlo riparare prima di utilizzarlo. Numerosi incidenti vengono causati da utensili elettrici sottoposti a manuten-zione insufficiente.
6. Mantenere gli utensili da taglio affiliati e puliti. Gli utensili da taglio sottoposti a manutenzione corretta e con lame affiliate hanno una minore probabilità di gripparsi e sono più facili da controllare.
7. Utilizzare l'utensile elettrico, gli accessori, le punte degli utensili, e così via, in conformità alle presenti istruzioni, tenendo conto delle condizioni di lavoro e del lavoro da eseguire. L'utilizzo dell'utensile elettrico per operazioni diverse da quelle previste può risultare in una situazione di pericolo.
8. Tenere le maniglie e le superfici di

impugnatura asciutte, pulite e prive di olio e grasso. Maniglie e superfici di impugnatura scivo- lose non consentono di maneggiare e controllare in sicurezza l'utensile in situazioni impreviste.

1. Quando si utilizza l'utensile, non indossare guanti da lavoro in stoffa, che potrebbero restare impigliati. Qualora dei guanti da lavoro in stoffa restino impigliati nelle parti mobili, si potrebbero causare lesioni personali.

Uso e manutenzione degli strumenti a batterie

1. Ricaricare solo con il caricabatterie specificato dal produttore. Un caricabatterie appropriato per un tipo di batteria potrebbe creare un rischio di incendio, se utilizzato con un'altra batteria.
2. Utilizzare gli utensili elettrici solo con le batterie specificamente designate. L'uso di qualsiasi altra batteria potrebbe creare un rischio di lesioni personali e incendi.
3. Quando la batteria non è in uso, tenerla lon-tana da altri oggetti metallici, quali graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici, che potrebbero fare contatto tra terminali diversi. Il cortocircuito dei terminali della batteria può causare ustioni o incendi.
4. In condizioni di uso improprio, la batteria potrebbe emettere un liquido: evitare il contatto con tale liquido. Qualora si verifichi un contatto accidentale con il liquido, lavare abbondantemente con acqua. Qualora il liquido entri in contatto con gli occhi, richiedere anche assistenza medica. Il liquido espulso dalla batteria può causare irritazioni o ustioni.
5. Non utilizzare una batteria o un utensile che siano danneggiati o che siano stati modificati. Batterie danneggiate o modificate potrebbero mostrare un comportamento imprevedibile che può risultare in incendi, esplosioni o nel rischio di lesioni personali.
6. Non esporre una batteria o un utensile al fuoco o a temperature eccessive. L'esposizione al fuoco o a temperature superiori ai 130 °C potrebbe causare un'esplosione.
7. Attenersi a tutte le istruzioni relative alla carica e non caricare la batteria o l'utensile al di fuori della gamma di temperature specificata nelle istruzioni. Una carica inappropriata o a temperature al di fuori della gamma specificata potrebbe danneggiare la batteria e incrementare il rischio di incendio.

Assistenza tecnica

1. Per l'assistenza tecnica relativa all'utensile elettrico, rivolgersi a un riparatore qualificato che utilizzi solo pezzi di ricambio identici. In tal modo, si garantisce che la sicurezza dell'utensile elettrico venga preservata.
2. Non effettuare mai interventi di assistenza su batterie danneggiate. Gli interventi di assistenza relativi alle batterie vanno effettuati esclusivamente dal produttore o da centri di assistenza autorizzati.
3. Seguire le istruzioni per la lubrificazione e la sostituzione degli accessori.

Avvertenze per la sicurezza relative al reciprocatore

Il termine “macchina” nelle avvertenze e nelle precauzioni si riferisce alla combinazione del reciprocatore con l'unità motore.

Il termine “motore” nelle avvertenze e nelle precauzioni si riferisce al motore o al motore elettrico dell’unità motore.

Sicurezza generale

1. Gli operatori che utilizzano la macchina per la prima volta o quelli inesperti dovrebbero richiedere al rivenditore l'addestramento a tutti gli utilizzi della macchina. Non consentire l'utilizzo della macchina a bambini, persone dalle capacità fisiche, sensoriali o mentali ridotte o con carenza di esperienza e preparazione, o persone che non abbiano familiarità con le istruzioni.
2. Si consiglia di prestare la macchina esclusivamente a persone di collaudata esperienza. Consegnare sempre le istruzioni per l'uso.
3. Durante l'uso della macchina restare vigili, fare attenzione a quello che si sta facendo e adottare il buon senso. Non utilizzare la macchina quando si è stanchi, ammalati o sotto l'effetto di droghe, alcool o farmaci. Un attimo di disattenzione durante l'uso della macchina potrebbe risultare in gravi lesioni personali.
4. Evitare di utilizzare la macchina in condizioni meteorologiche avverse, specialmente quando sussiste il rischio di fulmini.
5. Attenersi alle normative nazionali e locali relative all'utilizzo di apparecchi motorizzati all'aperto.

Uso previsto della macchina

Questa macchina è destinata esclusivamente al taglio di erba, erbacce, cespugli e sottobosco. Non utilizzare mai la macchina per altri scopi. L'utilizzo a scopi diversi da quelli previsti potrebbe risultare in gravi lesioni personali.

Attrezzatura di protezione personale

1. Indossare sempre pantaloni lunghi e pesanti, stivali robusti, guanti e una camicia a maniche lunghe. Non indossare indumenti abbondanti, gioielli, pantaloni corti, sandali, né camminare a piedi scalzi. Fissare i capelli in modo che si trovino al di sopra del livello delle spalle.
2. Indossare sempre un elmetto laddove sussista il rischio di caduta di oggetti.
3. Indossare protezioni per l'udito, ad esempio cuffie antirumore. L'esposizione al rumore può causare la perdita dell'udito.
4. Indossare sempre scarpe robuste dotate di suole antiscivolo. Questa misura protegge i piedi dalle lesioni personali e assicura un buon appoggio con i piedi.
5. Se necessario, indossare una maschera antipolvere.

Preparazione prima dell'uso

1. Prima dell'uso, controllare sempre che la macchina possa essere utilizzata in sicurezza:

— Verificare che non vi siano perdite di carburante.
— Accertarsi che tutti gli elementi di fissaggio siano in sede e fissati.
— Sostituire i componenti danneggiati.

— Accertarsi che l'utensile da taglio sia installato correttamente e sia fissato saldamente.

— Accertarsi che la protezione dell'uten- sile da taglio sia montata correttamente in sede, come descritto nel presente manuale.

— Verificare che il grilletto dell'acceleratore, la leva di sblocco e l'altro interruttore di controllo operino senza intoppi e funzionino correttamente.

— Pulire le maniglie per garantire un controllo corretto della macchina.

— Accertarsi che le maniglie siano installate come descritto nel presente manuale. La mancata osservanza di tali istruzioni potrebbe causare gravi lesioni personali.

1. Utilizzare una lama affilata. Smaltire lame piegate, deformate, spaccate, rotte, scheggiate o danneggiate in qualsiasi modo. Una lama smussata comporta una maggiore probabilità di incepparsi e subire un contraccolpo.
2. Utilizzare sempre tutti i componenti richiesti per fissare la lama correttamente. Il montaggio errato dei componenti può far volare via la lama e causare gravi lesioni personali all'operatore e/o agli astanti.

Rifornimento del carburante

1. Arrestare il motore, prima di effettuare il rifornimento del carburante. Tenersi a distanza da fiamme esposte e scintille. Non fumare mai durante il rifornimento di carburante. In caso contrario, si potrebbero causare incendi e/o esplosioni.
2. Effettuare il rifornimento di carburante all'a-perto. Il rifornimento di carburante in una stanza chiusa può causare l'esplosione dei vapori di carburante.
3. Evitare il contatto con il carburante o con l'olio motore. Non inalare i vapori del carburante. Qualora si verifichino fuoriuscite di carburante o di olio, pulirli immediatamente dalla macchina e/o dal terreno. Qualora del carburante si rovesci sui propri indumenti, cambiarli immediatamente per evitare che prendano fuoco.
4. Dopo il rifornimento di carburante, serrare saldamente il tappo del serbatoio del carburante e controllare eventuali perdite di carburante. Allontanarsi di almeno 3 m dalla sorgente e dalla sede del rifornimento prima di avviare il motore.
5. Trasportare e conservare il carburante esclusivamente in contenitori approvati. Tenere i bambini lontani dal carburante conservato.

Avvio del reciprocatore

1. Tenere bambini, astanti e animali domestici a una distanza di almeno 15 m, quando si intende avviare o utilizzare la macchina. Inoltre, gli astanti dovrebbero indossare protezioni per gli occhi, in quanto sussiste il rischio di lesioni personali dovute a oggetti scagliati. In caso contrario, un'azione imprevista degli astanti o un contraccolpo della lama potrebbero causare gravi lesioni personali all'operatore e/o agli astanti.
2. Avviare e far funzionare la macchina solo all'aperto, in un'area ben ventilata. Il funzionamento in un'area confinata o scarsamente ventilata potrebbe risultare nella morte dovuta a soffocamento o ad avvelenamento da monossido di carbonio.
3. Prima di iniziare, accertarsi che l'utensile da taglio non sia in contatto con oggetti duri quali rami, pietre, e così via, in quanto l'utensile da taglio entra in rotazione all'avvio.
4. Qualora l'utensile da taglio giri al minimo, regolare il regime di minimo in modo che l'utensile da taglio si arresti al minimo. In caso contrario, il contatto accidentale con l'utensile da taglio in movimento potrebbe risultare in gravi lesioni personali.
5. Qualora si noti qualsiasi problema, arrestare il motore immediatamente.

Trasporto

1. Arrestare il motore durante il trasporto. In caso contrario, l'avvio accidentale potrebbe causare lesioni personali.
2. Quando si intende trasportare la macchina, applicare sempre il coprilama sulla lama da taglio. Il contatto con lame scoperte causa lesioni personali.
3. Per evitare perdite di carburante, accertarsi di sistemare in sicurezza la macchina durante il trasporto in auto.
4. Quando si intende trasportare la macchina, sollevare l'intera macchina dal suolo. Il trasci-namento della macchina causa danni al serbatoio di carburante e perdite di carburante, causando un incendio.

Funzionamento

1. Utilizzare la macchina solo in buone condizioni di illuminazione e visibilità. L'utilizzo in aree buie o con scarsa visibilità potrebbe causare incidenti imprevisti.
2. Evitare di utilizzare la macchina quando risulta difficile mantenere l'equilibrio, ad esempio quando si lavora su una superficie ripida o in un giorno ventoso.
3. Durante la stagione invernale, fare attenzione ad aree scivolose o bagnate, al ghiaccio e alla neve, per evitare scivolamenti.
4. Qualora qualcuno si avvicini, arrestare il motore. In caso contrario, l'utensile da taglio in rotazione potrebbe colpire l'astante e risultare in gravi lesioni personali.
5. Pulire l'area di lavoro prima dell'uso.

Rimuovere tutti gli oggetti, quali pietre, vetri rotti, chiodi, fili metallici o nastri, che potrebbero venire scagliati o restare inceppati nell'accessorio da taglio. I corpi estranei potrebbero danneggiare l'utensile da taglio e causare un pericoloso contraccolpo.

1. Per controllare in modo stabile la macchina, effettuare quanto segue durante l'uso:

— Mantenere la macchina saldamente con entrambe le mani sul proprio fianco destro.
— Appendere la macchina sulla spalla o sulle spalle con la tracolla.
— Assicurare un saldo appoggio sui piedi. Non lavorare mai su una scala a pioli o su un albero.
— Evitare di sporgersi.
— Tenere l'utensile da taglio al di sotto del livello della vita.
— Mantenere tutte le parti del proprio corpo lontane dall'utensile da taglio in rotazione e dalla superficie molto calda.

Queste operazioni riducono il rischio di lesioni personali.

1. Qualora erbacce o rami restino impigliati tra l'utensile da taglio e la protezione, arrestare sempre il motore prima di rimuoverli. In caso contrario, la rotazione accidentale della lama potrebbe causare gravi lesioni personali.
2. Non far mai cadere né lanciare la macchina, se non in caso di emergenza. Qualora la macchina cada o colpisca qualcosa, controllare immediatamente i dispositivi di sicurezza e l'eventuale presenza di perdite di carburante e altri danni. L'utilizzo di una macchina malfunzionante potrebbe causare lesioni personali e/o un incendio.
3. Ispezionare l'utensile da taglio spesso, oppure subito dopo aver colpito con quest'ultimo una pietra o altri oggetti duri. Qualora l'utensile da taglio si rompa durante l'uso, il pezzo rotto potrebbe volare via e causare lesioni personali.
4. Arrestare il motore durante l'ispezione, la pulizia o la sostituzione dell'utensile da taglio. In caso contrario, l'utensile da taglio potrebbe girare improvvisamente e causare gravi lesioni personali.
5. Mantenere un controllo corretto fino all'arresto completo dell'utensile da taglio, quando si intende arrestare il motore o rilasciare il grilletto dell'acceleratore. Una lama che giri per inerzia può causare lesioni personali.
6. Prima di iniziare l'operazione di taglio, attendere che l'utensile da taglio raggiunga una velocità sufficiente per il taglio. In tal modo si riduce il rischio di contraccolpi e di attorcigliamento delle erbacce.
7. Fare delle pause per evitare la perdita di controllo causata dall'affaticamento. Si consiglia di fare una pausa di lunghezza compresa tra 10 e 20 minuti ogni ora.

8. Quando si intende fare una pausa o lasciare la macchina, arrestare il motore e collocarlo in un'ubicazione sicura. In tal modo si evitano incidenti imprevisti.

9. Non toccare il motore e la sua marmitta, né appoggiarli su materiali combustibili quando il motore è in funzione o subito dopo il suo arresto, in quanto sono estremamente caldi. Si potrebbero causare un'ustione e/o un incendio.

Utensili da taglio

1. Utilizzare un utensile da taglio idoneo per il proprio lavoro.
   Utilizzare sempre la protezione per utensile da taglio appropriata per l'utensile da taglio utilizzato.
2. Non utilizzare mai catene metalliche composte da pezzi multipli imperniati, lame oscillanti o lame non consigliate nel presente manuale. In caso contrario, si potrebbero causare gravi lesioni personali.
3. Quando si intende maneggiare la lama in metallo, indossare sempre i guanti e applicare il coprilama sulla lama. La lama può tagliare le mani nude.
4. Quando si intende utilizzare lame in metallo, evitare contraccolpi e prepararsi sempre per un contraccolpo accidentale. Vedere la sezione Contraccolpo.
5. Prima e dopo ciascun utilizzo, accertarsi che l'utensile da taglio sia montato saldamente. Durante l'uso, controllare l'eventuale presenza di allentamenti dell'utensile da taglio a intervalli stabiliti.

Contraccolpo (spinta della lama)

Il contraccolpo (spinta della lama) può verificarsi quando la lama in rotazione entra in contatto con un oggetto che non taglia subito. Il contraccolpo può essere abbastanza violento da causare la spinta dell'unità e/o dell'operatore in qualsiasi direzione, con la possibilità di perdere il controllo dell'unità, causando gravi lesioni personali. Il contraccolpo può verificarsi senza preavviso qualora la lama si incastrì, si blocchi o si inceppi, ed è più probabile che si verifichi in aree in cui è difficile vedere il materiale che si sta tagliando.

Il contraccolpo si verifica, in particolare, quando si applica il segmento della lama compreso tra ore 11 e ore 1 su oggetti solidi, cespugli e alberelli con un diametro di 3 cm o superiore.

▶ Fig.1

Per evitare il contraccolpo:

1. Applicare il segmento compreso tra ore 8 e ore 11 e quello compreso tra ore 1 e ore 4.
2. Far ruotare l'utensile in modo uniforme a semicerchio da destra verso sinistra, come se si utilizzasse una falce. Ciò consente di far entrare in contatto il segmento corretto della lama con le piante da tagliare.
3. Non applicare mai il segmento compreso tra ore 11 e ore 1.

▶ Fig.2

1. Non utilizzare mai le lame da taglio in prossimità di oggetti solidi, quali recinzioni, pareti, tronchi d'albero e pietre.

2. Non utilizzare mai le lame da taglio verticalmente, per operazioni quali la bordatura e la

rifilatura di siepi.

1. Evitare di utilizzare l'utensile in aree in cui sia difficile vedere l'oggetto che si intende tagliare.

Vibrazioni

L'esposizione a vibrazioni eccessive causa lesioni ai vasi sanguigni o al sistema nervoso dell'operatore e causa i sintomi seguenti nelle dita, nelle mani o nei polsi: Sensazioni di "addormentamento" (intorpidimento), formicolii, dolori, fitte, alterazione del colore della pelle o della pelle stessa. Qualora si verifichi uno di questi sintomi, consultare un medico.

Per ridurre il rischio di “sindrome del dito bianco”, tenere le mani calde durante l'uso e mantenere bene l'apparecchio e gli accessori.

Manutenzione

1. Far sottoporre a manutenzione la propria macchina dal nostro centro di assistenza autorizzato, utilizzando esclusivamente pezzi di ricambio identici. Utilizzare solo pezzi di ricambio identici e accessori forniti da MAKITA.
   Riparazioni errate e manutenzione inadeguata possono ridurre la vita utile della macchina e incrementare il rischio di incidenti.
2. Non alterare né rimuovere mai alcun componente della macchina. In caso contrario, si potrebbe causare un incendio e/o gravi lesioni personali.
3. Dopo l'uso, pulire la macchina e controllare che tutte le viti e i dadi siano serrati saldamente.
4. Controllare le condizioni dell'utensile da taglio, della relativa protezione e della tracolla. La lama da taglio deve essere affilata. Non raddrizzare né saldare mai utensili da taglio danneggiati.

Altre istruzioni

1. Riporre sempre la macchina in stanze chiuse a chiave e con il serbatoio del carburante svuotato.
2. Fare attenzione all'ambiente. Evitare il funzionamento non necessario dell'acceleratore, per ridurre l'inquinamento e le emissioni di rumori. Regolare correttamente il carburatore.
3. Non far funzionare il motore con una marmitta di scarico difettosa.

Primo soccorso

1. Accertarsi che sia disponibile una cassetta di pronto soccorso in prossimità delle operazioni di taglio, in caso di incidente. Sostituire immediatamente qualsiasi oggetto prelevato dalla cassetta di pronto soccorso.

2. Quando si intende chiedere aiuto, fornire le informazioni seguenti:

— Luogo dell'incidente
— Cosa è accaduto
— Numero delle persone ferite
— Tipo di ferite

Istruzioni di sicurezza aggiuntive

1. Utilizzare esclusivamente la lama da taglio dedicata per l'Accessorio reciprocatore.
2. Utilizzare esclusivamente utensili da taglio che siano contrassegnati con una velocità pari o superiore a quella contrassegnata sulla macchina.
3. Ispezionare ed eseguire la manutenzione della macchina a intervalli regolari, specialmente prima o dopo l'uso. Far riparare la macchina esclusivamente da un nostro centro di assistenza autorizzato.
4. Prima dell'uso, accertarsi che la tracolla sia fissata correttamente all'anello di aggancio presente sulla macchina.
5. Rimuovere qualsiasi chiave di regolazione o brugola, prima di accendere la macchina. Un accessorio lasciato agganciato a una parte rotante potrebbe risultare in lesioni personali.
6. Accertarsi di rimuovere il coprilama sulla lama da taglio, prima dell'uso.
7. Accertarsi che non siano presenti cavi elettrici, tubi dell'acqua, tubi del gas, e così via, che potrebbero costituire un pericolo qualora venissero danneggiati dall'utilizzo della macchina.
8. Non utilizzare la macchina in atmosfere esplosive, ad esempio in presenza di liquidi, gas o polveri infiammabili. La macchina genera scintille che potrebbero incendiare le polveri o i fumi.

9. Non utilizzare la macchina in luoghi umidi o bagnati né esporla alla pioggia. La penetrazione di acqua nella macchina incrementa il rischio di scosse elettriche, incendi e malfunzionamenti.

10. Non utilizzare la macchina su pendii ripidi e superfici scivolose.

11. Quando due o più operatori lavorano nella stessa area, per evitare incidenti, lasciare una distanza superiore a 15 m tra gli operatori. Inoltre, predisporre una persona che faccia rispettare la distanza tra gli operatori. Qualora una persona o un animale entri nell'area di lavoro, interrompere immediatamente l'operazione.
12. Non toccare la scatola degli ingranaggi durante e subito dopo l'uso. La scatola degli ingranaggi raggiunge una temperatura estremamente elevata, durante l'uso, e può causare ustioni.
13. Tenere le dita lontane dall'interruttore a grilletto quando non si intende utilizzare la macchina e quando si intende spostarsi da una posizione d'uso a un'altra.

AVVERTIMENTO: L'uso di questo prodotto può creare polveri contenenti sostanze chimiche, che potrebbero causare malattie respiratorie o di altro genere. Alcuni esempi di tali sostanze chimiche sono i composti che si trovano nei pesticidi, negli insetticidi, nei fertilizzanti e negli erbicidi.

Il rischio per l'utente derivante dall'esposizione a queste sostanze varia a seconda della frequenza di questo tipo di lavoro. Per ridurre l'esposizione a tali sostanze chimiche, lavorare in un'area ben ventilata e utilizzare attrezzature di sicurezza certificate, ad esempio maschere antipolvere progettate specialmente per il filtraggio dei particolati microscopici.

CONSERVARE LE PRESENTI ISTRUZIONI.

DESCRIZIONE DELLE PARTI

▶ Fig.3

1	Cappuccio	2	Tubo	3	Scatola degli ingranaggi	4	Protezione
5	Bullone di accesso alla scatola degli ingranaggi	6	Supporto (per la lama superiore)	7	Lama superiore 8 Lama inferiore
9	Supporto (per la lama inferiore)	10	Rondella di chiusura 11 Bullone 12	Coprilama
13	Chiave a brugola	14	Chiave a tubo	-	-	-	-

MONTAGGIO

⚠AVVERTIMENTO: Prima di montare o regolare l'apparecchio, spegnere il motore e rimuovere il cappuccio della candela o la cartuccia della batteria. In caso contrario, l'utensile da taglio o altre parti potrebbero muoversi e causare gravi lesioni personali.
⚠AVVERTIMENTO: Prima di maneggiare la lama da taglio, indossare guanti protettivi. Durante il montaggio o la regolazione, le dita potrebbero entrare in contatto con la lama da taglio, e quest'ultima potrebbe causare gravi lesioni personali.
⚠AVVERTIMENTO: Quando si intende montare o regolare l'apparecchio, appoggiarlo sempre. Il montaggio o la regolazione dell'apparecchio in posizione verticale potrebbero causare gravi lesioni personali.
⚠AVVERTIMENTO: Attenersi alle avvertenze e alle precauzioni nella sezione relativa alle avvertenze di sicurezza e nel manuale d'uso dell'unità motore.

Installazione della protezione

⚠AVVERTIMENTO: Non utilizzare questo accessorio senza la protezione in qualsiasi momento.

⚠AVVERTIMENTO: Utilizzare sempre la protezione fornita in dotazione con questo accessorio. Una protezione errata potrebbe non proteggere l'utilizzatore dai detriti volanti e dalle pietre. Inoltre, potrebbe influenzare l'equilibrio dell'utensile e risultare in gravi lesioni personali.

AVVISO: Serrare a intervalli regolari i bulloni sulla protezione. Serrare i bulloni a destra e a sinistra in modo uniforme, affinché la distanza tra la morsa e la protezione sia costante.

Fissare la protezione sulla morsa utilizzando i bulloni.

▶ Fig.4: 1. Morsa 2. Protezione

Montaggio del tubo degli accessori

ATTENZIONE: Controllare sempre che il tubo dell'accessorio sia fissato dopo l'installazione. Un'installazione inappropriata potrebbe causare la caduta dell'accessorio dall'unità motore e causare lesioni personali.

Montare il tubo degli accessori sull'unità motore.

1. Ruotare la leva dell'unità motore verso il lato dell'accessorio.
   ▶ Fig.5: 1. Leva

2. Rimuovere il cappuccio dell'accessorio. Allineare il perno con il simbolo della freccia e inserire il tubo degli accessori fino a quando il pulsante di sblocco scatta verso l'alto.
   ▶ Fig.6: 1. Pulsante di sblocco 2. Simbolo della freccia 3. Perno

3. Ruotare la leva verso il lato dell'unità motore.

▶ Fig.7: 1. Leva

Accertarsi che la superficie della leva sia parallela al tubo.

Per rimuovere il tubo, ruotare la leva verso il lato dell'accessorio ed estrarre il tubo mentre si tiene premuto il pulsante di sblocco.

▶ Fig.8: 1. Pulsante di sblocco 2. Leva 3. Tubo

FUNZIONAMENTO

⚠ AVVERTIMENTO: Attenersi alle avver- tenze e alle precauzioni nella sezione relativa alle avvertenze di sicurezza e nel manuale d'uso dell'unità motore.
AVVERTIMENTO: Qualora l'utensile da taglio si muova con il motore al minimo, regolare il regime di minimo del motore per abbassarlo. In caso contrario, non è possibile arrestare l'utensile da taglio portando a zero l'accelerazione, e si potrebbero causare gravi lesioni personali.

ATTENZIONE: Fare attenzione a non lasciare che le lame in funzione entrino in contatto con il suolo o con un oggetto duro. In caso contrario, si causerebbe un contraccolpo dell'utensile che risulterebbe in lesioni personali.
ATTENZIONE: Prima dell'uso, controllare eventuali allentamenti di bulloni, dadi e viti. Qualora siano allentati, serrarli.
ATTENZIONE: Qualora l'erba tagliata si sia aggrovigliata nelle lame da taglio e la velocità di rotazione sia rallentata o le lame si siano arrestate, spegnere il motore e rimuovere il cappuccio della candela o la cartuccia della batteria, quindi rimuovere l'erba aggrovigliata.
ATTENZIONE: Questo accessorio è progettato per tagliare prati ed erbacce. Non utilizzare l'accessorio per altri scopi.

AVVISO: Prima dell'uso, controllare sempre che non vi siano corpi estranei attaccati all'utensile da taglio, ad esempio erba tagliata. L'utilizzo dell'utensile con un corpo estraneo attaccato all'utensile da taglio potrebbe causare un malfunzionamento.

AVVISO: I corpi estranei potrebbero penetrare tra le lame superiori e le lame inferiori. L'utilizzo dell'utensile con corpi estranei rimasti tra le lame potrebbe causare un malfunzionamento. Per informazioni su come rimuoverli, seguire le istruzioni nella sezione dedicata alla rimozione delle erbacce inceppate.

Mantenere la macchina in modo che la lama da taglio si posizioni parallelamente al suolo. Avviare la macchina mentre la lama da taglio non è in contatto con il suolo, né con oggetti duri. Regolare la macchina sulla velocità di rotazione idonea all'erba che si intende tagliare. Una bassa velocità di rotazione potrebbe far inceppare l'erba tagliata nelle lame da taglio.

Per tagliare l'erba, procedere in avanti facendo roteare la macchina a semicerchio da destra verso sinistra in modo uniforme, come se si utilizzasse una falce. Regolare la velocità di rotazione a semicerchio in base all'erba da tagliare.

▶ Fig.9

NOTA: La lama superiore e la lama inferiore ruotano in direzione opposta l'una rispetto all'altra.

MANUTENZIONE

AVVERTIMENTO: Prima di ispezionare o sottoporre a manutenzione l'apparecchio, spegnere il motore e rimuovere il cappuccio della candela o la cartuccia della batteria. In caso contrario, l'utensile da taglio o altre parti potrebbero muoversi e causare gravi lesioni personali.

AVVERTIMENTO: Quando si intende ispezionare o sottoporre a manutenzione l'apparecchio, appoggiarlo sempre. Il montaggio o la regolazione dell'apparecchio in posizione verticale potrebbero causare gravi lesioni personali.

⚠AVVERTIMENTO: Attenersi alle avver- tenze e alle precauzioni nella sezione relativa alle avvertenze di sicurezza e nel manuale d'uso dell'unità motore.

AVVISO: Non utilizzare mai benzina, benzene, solventi, alcol o altre sostanze simili. In caso contrario, si potrebbero causare scolorimenti, deformazioni o crepe.

Per preservare la SICUREZZA e l'AFFIDABILITÀ del prodotto, le riparazioni e qualsiasi altro intervento di manutenzione e di regolazione devono essere eseguiti da un centro di assistenza autorizzato Makita, utilizzando sempre ricambi Makita.

Ispezione generale

• Serrare bulloni, dadi e viti allentati.
• Controllare la presenza di eventuali parti e lame danneggiate. Se necessario, rivolgersi a un nostro centro di assistenza autorizzato per sostituirle.

Pulizia dell'utensile

Pulire l'accessorio asportando polvere, sporco o erba tagliata con un panno asciutto o immerso in acqua saponata e strizzato. Rimuovere l'erba tagliata o i detriti depositati sulla lama da taglio.

Smontaggio delle lame da taglio

ATTENZIONE: Indossare sempre dei guanti quando si intende smontare le lame da taglio.

Durante la pulizia, l'affilatura o la sostituzione delle lame da taglio, smontarle attenendosi alla procedura seguente:

1. Rimuovere il coprilama.

2. Inserire la chiave a tubo sul dado. Ruotare la chiave a tubo in modo che il foro nella lama inferiore si allinei con quello nella lama superiore.

▶ Fig.10: 1. Chiave a tubo 2. Foro nella lama inferiore

Guardare nel foro nella lama inferiore per controllare se il foro corretto nella lama superiore sia allineato. Nella lama superiore sono presenti due perni e due tipi di fori: uno perfettamente circolare e uno ovale. Allineare il foro perfettamente circolare nella lama superiore con il foro nella lama inferiore, quindi inserire la chiave a brugola nei fori.

▶ Fig.11: 1. Foro nella lama inferiore 2. Foro perfettamente circolare nella lama superiore 3. Foro ovale nella lama superiore 4. Perno
▶ Fig.12: 1. Lama inferiore 2. Lama superiore 3. Chiave a brugola

NOTA: Scegliere il foro perfettamente circolare nella lama superiore facendo riferimento alle informazioni seguenti:

• Quando si ruota la lama inferiore in senso antiorario, il foro perfettamente circolare viene dopo il perno.
• Quando il foro ovale è allineato con il foro nella lama inferiore, è possibile inserire la chiave a brugola, ma è presente un forte gioco.
• Quando il perno è allineato con il foro nella lama inferiore, è possibile vedere la filettatura nel perno. In questo caso, non è possibile inserire completamente la chiave a brugola.

ATTENZIONE: Non appoggiare le dita sulla lama quando si fa ruotare la chiave a tubo. Le lame ruotano quando si fa ruotare la chiave a tubo, e ciò potrebbe causare lesioni personali.
ATTENZIONE: Utilizzare sempre la chiave a tubo quando si intende allineare i fori nella lama superiore e in quella inferiore.

1. Mentre si inserisce la chiave a brugola, ruotare il bullone in senso orario utilizzando la chiave a tubo per allentare il bullone.

▶ Fig.13: 1. Chiave a tubo 2. Chiave a brugola
4. Rimuovere il bullone, la rondella di chiusura e il supporto, insieme alla lama inferiore.
▶ Fig.14: 1. Bullone 2. Rondella di chiusura 3. Supporto (per la lama inferiore) 4. Lama inferiore
5. Mentre si tiene premuta la lama superiore, ruotarla in senso antiorario per posizionare il perno come indicato nella figura. Dopodiché, sollevare la lama superiore dal supporto per rimuoverla.
▶ Fig.15: 1. Lama superiore 2. Supporto (per la lama superiore) 3. Perno
6. Rimuovere la lama inferiore. Per rimuoverla, ruotare la lama inferiore in senso antiorario per posizionare il perno come indicato nella figura, quindi sollevare la lama inferiore dal supporto.
▶ Fig.16: 1. Lama inferiore 2. Supporto (per la lama inferiore) 3. Perno

AVVISO: Dopo aver smontato le lame da taglio, mantenere in sede il bullone, la rondella di chiusura e il supporto, per evitare che si perdano.

NOTA: Per installare le lame da taglio, fare riferimento alla sezione relativa alla sostituzione delle lame da taglio.

Rimozione delle erbacce inceppate

AVVISO: Rimuovere a intervalli regolari le erbacce inceppate e i corpi estranei tra le lame da taglio e nei supporti. L'utilizzo di questo accessorio con erbacce inceppate all'interno potrebbe causare un malfunzionamento.

Smontare le lame da taglio. Rimuovere le erbacce inceppate tra le lame superiori e le lame inferiori. Inoltre, rimuovere le erbacce inceppate nei supporti, specialmente intorno ai perni, utilizzando una spazzola. Accertarsi di pulire le erbacce attaccate al supporto, come indicato nella figura.

▶ Fig.17: 1. Supporto (per la lama superiore)

1. Supporto (per la lama inferiore)

Pulire le lame da taglio con acqua e asciugarle completamente. Dopodiché, applicare olio antiruggine.

NOTA: Per smontare le lame da taglio, fare riferimento alla sezione relativa allo smontaggio della lama da taglio.

Riaffilatura delle lame da taglio

ATTENZIONE: Indossare sempre dei guanti quando si intende riaffilare le lame da taglio.

AVVISO: Quando si intende riaffilare le lame da taglio, affilare sia la lama superiore che quella inferiore.

AVVISO: Qualora le lame da taglio si siano deformate notevolmente a causa della limatura, sostituirle con lame nuove.

AVVISO: Come indicazione di massima, affilare le lame da taglio ogni 8 ore di utilizzo. Si consiglia un'affilatura anticipata qualora si taglino spesso le erbacce insieme alle loro radici o si taglino le erbacce su una superficie pietrosa o una superficie con numerosi ostacoli. L'utilizzo di lame da taglio smussate risulta in prestazioni di taglio scadenti e nel danneggiamento della macchina.

AVVISO: Utilizzare una lima diamantata per l'affilatura delle lame da taglio. In alternativa, è possibile utilizzare una smerigliatrice a disco.

1. Smontare le lame da taglio dall'accessorio.

NOTA: Per i dettagli, fare riferimento alla sezione relativa allo smontaggio della lama da taglio.

1. Affilare le punte e i taglienti sia della lama superiore che di quella inferiore a un'angolazione di 40° utilizzando una lima.

▶ Fig.18: 1. Tagliente 2. Punta 3. Nervatura 4. Lima

NOTA: La lama superiore va sostituita quando i denti si sono usurati fino alla nervatura.

1. Arrotondare la radice di ciascuna lama come indicato nella figura utilizzando la lima.

▶ Fig.19

AVVISO: Non far diventare la radice della lama angolata o scheggiata. In caso contrario, si potrebbe causare una spaccatura della lama da taglio.

Sostituzione delle lame da taglio

Accessorio opzionale

ATTENZIONE: Indossare sempre dei guanti quando si intende sostituire le lame da taglio.

Prima di iniziare, accertarsi della direzione della lama superiore e di quella inferiore; i taglienti (superfici angolate) sia sulla lama superiore che su quella inferiore sono rivolti verso l'esterno, l'uno rispetto all'altro, quando sono assemblati.

▶ Fig.20: 1. Tagliente 2. Lama inferiore 3. Lama superiore

AVVISO: Qualora i taglienti siano rivolti verso lo stesso lato o verso l'interno, l'uno rispetto all'altro, non è possibile tagliare l'erba.

Installare le lame da taglio attenendosi alla procedura seguente:

1. Smontare le vecchie lame da taglio dall'accessorio.

NOTA: Per i dettagli, fare riferimento alla sezione relativa allo smontaggio della lama da taglio.

1. Installare una nuova lama superiore sul supporto.

La lama superiore presenta una sporgenza su un lato. Accertarsi di installare la lama superiore in modo che il lato sporgente (su cui è stampato il simbolo di una freccia) sia rivolto verso la scatola degli ingranaggi.

▶ Fig.21: 1. Lama superiore 2. Scatola degli ingranaggi 3. Sporgenza

Allineare i fori ovali nella lama superiore con i perni. Ruotare la lama superiore in senso orario mentre la si tiene premuta verso il basso, fino a quando i perni agganciano la lama superiore.

▶ Fig.22: 1. Lama superiore 2. Supporto (per la lama superiore) 3. Perno

AVVISO: Accertarsi di posizionare la lama superiore in modo che tutti i perni la aggancino.

1. Installare una nuova lama inferiore sul supporto.

Posizionare la lama inferiore in modo che il lato con il simbolo della freccia sia rivolto verso il supporto, quindi allineare i fori ovali nella lama con i perni. Dopodiché, ruotare la lama inferiore in senso orario fino a quando i perni la agganciano.

▶ Fig.23: 1. Lama inferiore 2. Supporto (per la lama inferiore) 3. Perno

AVVISO: Accertarsi di posizionare la lama inferiore in modo che tutti i perni la aggancino.

1. Sistemare la lama inferiore (con il supporto) sopra la lama superiore, allineando al tempo stesso il profilo della scanalatura dell'alberino con quello del supporto.

▶ Fig.24: 1. Lama inferiore 2. Supporto (per la lama inferiore) 3. Perno 4. Lama superiore

1. Posizionare la rondella di chiusura sul supporto mentre si allinea il profilo della scanalatura dell'alberino con quello della rondella di chiusura. Dopodiché, serrare temporaneamente il bullone a mano.

▶ Fig.25: 1. Bullone 2. Rondella di chiusura

1. Allineare i fori nella lama inferiore e in quella superiore e inserire la chiave a brugola. Dopodiché, serrare saldamente il bullone utilizzando la chiave a tubo mentre la chiave a brugola è inserita nel foro.

▶ Fig.26: 1. Chiave a tubo 2. Chiave a brugola

NOTA: Per informazioni su come allineare i fori della lama superiore e di quella inferiore, fare riferimento alla sezione relativa allo smontaggio delle lame da taglio.

1. Rimuovere la chiave a brugola, quindi applicare il coprilama sulle lame da taglio.

Lubrificazione delle parti mobili

AVVISO: Attenersi alle istruzioni relative alla frequenza e alla quantità di grasso applicato. In caso contrario, una lubrificazione insufficiente potrebbe danneggiare le parti mobili.

Scatola degli ingranaggi:

ATTENZIONE: Non applicare grasso quando la scatola degli ingranaggi è molto calda. Una scatola degli ingranaggi molto calda può causare ustioni.

Rimuovere il bullone di accesso alla scatola degli ingranaggi utilizzando la chiave a tubo.

Applicare del grasso (Shell Alvania 2 o equivalente) alla scatola degli ingranaggi attraverso il foro per il grasso, ogni 50 ore di funzionamento circa.

▶ Fig.27: 1. Foro per il grasso

Asse della trasmissione:

Applicare del grasso (Shell Alvania 2 o equivalente) sull'asse della trasmissione ogni 30 ore di funzionamento circa.

▶ Fig.28

NOTA: È possibile acquistare grasso originale Makita dal proprio rivenditore locale Makita.

Conservazione

⚠ AVVERTIMENTO: Attenersi alle avver- tenze e alle precauzioni nella sezione relativa alle avvertenze di sicurezza e nel manuale d'uso dell'unità motore.

Montare il coprilama quando non si intende utilizzare questo accessorio.

▶ Fig.29: 1. Coprilama

Quando si intende riporre questo accessorio separata-mente dall'unità motore, applicare il cappuccio sull'estremità del tubo.

▶ Fig.30

ATTENZIONE: Non appoggiare l'accessorio contro qualcosa, ad esempio una parete. L'accessorio potrebbe cadere improvvisamente e causare lesioni personali.

Intervallo di controllo e manutenzione

Ore di funzionamento Prima		dell'uso	8 H 10 H/	Ogni giorno	30 H 50 H
Intera unità Cercare visivamente eventuali parti danneggiate		√	----
Tutte le viti e i dadi di fissaggio	Serrare	√	----
Scatola degli ingranaggi Rifornire di grasso ----						√
Asse della trasmissione Rifornire di grasso ----					√
Lama da taglio Cercare visivamente eventuali danni		√	----	√
		Riaffilare -		√	----
		Sostituire ---				√(fino a 40 H)	-
Unità motore Consultare il manuale d'uso dell'unità motore

RISOLUZIONE DEI PROBLEMI

Prima di richiedere interventi di riparazione, eseguire personalmente un'ispezione. Qualora si rilevi un problema che non sia illustrato nel presente manuale, non tentare di smontare la macchina. Rivolgersi, invece, a centri di assistenza autorizzati Makita, utilizzando sempre pezzi di ricambio Makita per le riparazioni.

Stato di anomalia Causa probabile (guasto)	Azione correttiva
Il motore non si avvia.	-	Consultare il manuale d'uso dell'unità motore.
Il motore si arresta dopo poco tempo.	-	Consultare il manuale d'uso dell'unità motore.
La velocità del motore non aumenta.	- Consultare il manuale d'uso dell'unità motore.
Le lame da taglio non girano.⇒ Arrestare immediatamente il motore.	Montaggio irregolare delle lame da taglio	Installare in modo corretto la lama da taglio.
	Nelle lame da taglio si è incagliato un rametto.	Rimuovere il corpo estraneo
	Anomalia del sistema di trasmissione Contattare un centro di assistenza autorizzato per la riparazione.
L'accessorio vibra in modo anomalo.⇒ Arrestare immediatamente il motore.	Lame da taglio rotte, piegate o usurate Sostituire le lame da taglio.
	Montaggio allentato delle lame da taglio Serrare saldamente il bullone.
	Montaggio irregolare delle lame da taglio	Montarlo correttamente.
	Anomalia del sistema di trasmissione Contattare un centro di assistenza autorizzato per la riparazione.
La lama del taglierino non si arresta immediatamente.⇒ Arrestare immediatamente il motore.	L'unità motore non funziona correttamente.	Consultare il manuale d'uso dell'unità motore.

TECHNISCHE GEGEVENS
