MANUALE UTENTE 1993185 MAKITA

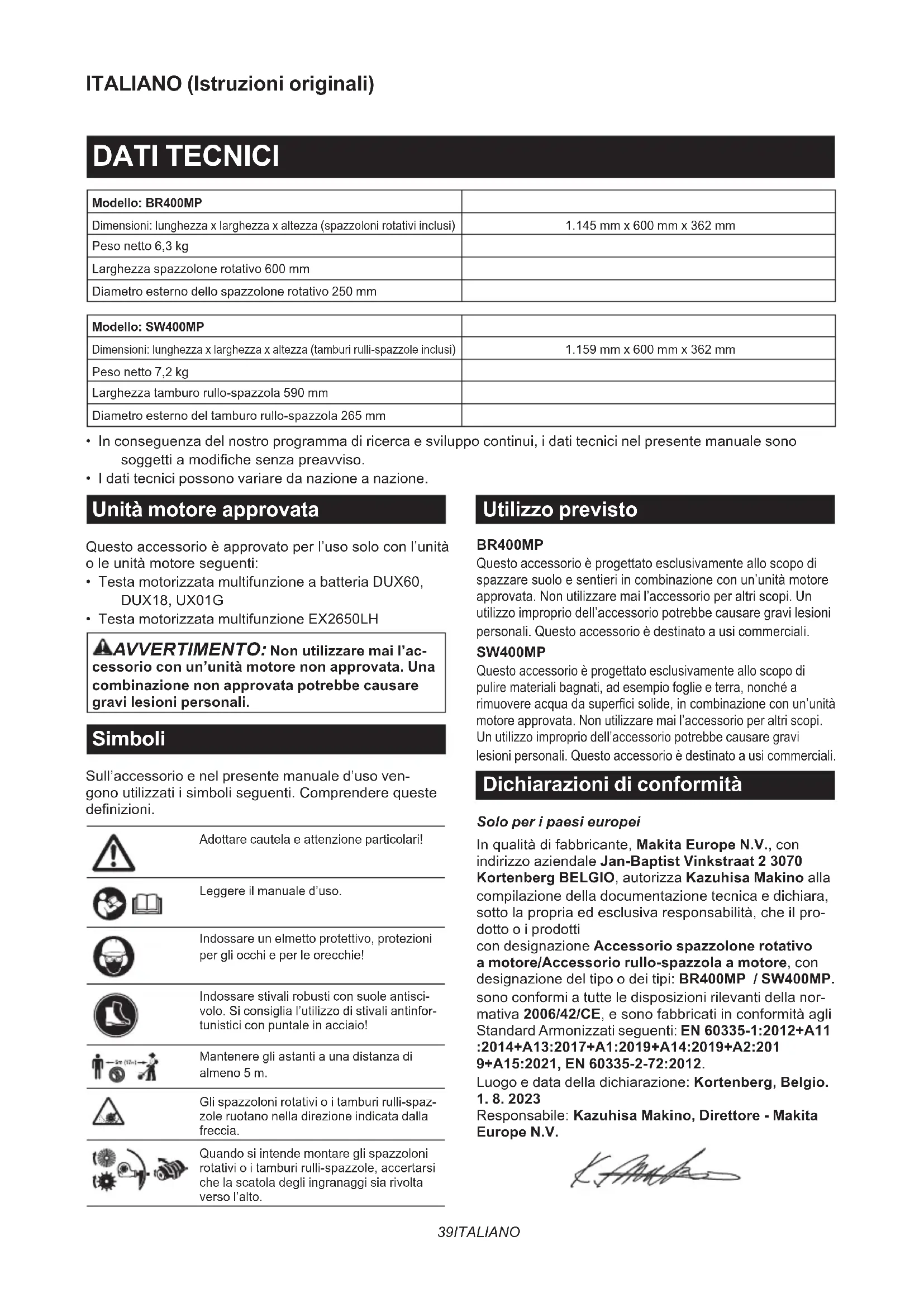

Modello: BR400MP
Dimensioni: lunghezza x larghezza x altezza (spazzoloni rotativi inclusi)	1.145 mm x 600 mm x 362 mm
Peso netto 6,3 kg
Larghezza spazzolone rotativo 600 mm
Diametro esterno dello spazzolone rotativo 250 mm

Modello: SW400MP
Dimensioni: lunghezza x larghezza x altezza (tamburi rulli-spazzole inclusi)	1.159 mm x 600 mm x 362 mm
Peso netto 7,2 kg
Larghezza tamburo rullo-spazzola 590 mm
Diametro esterno del tamburo rullo-spazzola 265 mm

• In conseguenza del nostro programma di ricerca e sviluppo continui, i dati tecnici nel presente manuale sono soggetti a modifiche senza preavviso.
• I dati tecnici possono variare da nazione a nazione.

Unità motore approvata

Questo accessorio è approvato per l'uso solo con l'unità o le unità motore seguenti:

• Testa motorizzata multifunzione a batteria DUX60, DUX18, UX01G
  • Testa motorizzata multifunzione EX2650LH

⚠AVVERTIMENTO: Non utilizzare mai l'accessorio con un'unità motore non approvata. Una combinazione non approvata potrebbe causare gravi lesioni personali.

Simboli

Sull'accessorio e nel presente manuale d'uso vengono utilizzati i simboli seguenti. Comprendere queste definizioni.

Adottare cautela e attenzione particolari!

Leggere il manuale d'uso.

Indossare un elmetto protettivo, protezioni per gli occhi e per le orecchie!

Indossare stivali robusti con suole antiscivolo. Si consiglia l'utilizzo di stivali antinfortunistici con puntale in acciaio!

Mantenere gli astanti a una distanza di almeno 5 m.

Gli spazzoloni rotativi o i tamburi rulli-spazzole ruotano nella direzione indicata dalla freccia.

Quando si intende montare gli spazzoloni rotativi o i tamburi rulli-spazzole, accertarsi che la scatola degli ingranaggi sia rivolta verso l'alto.

Utilizzo previsto

BR400MP

Questo accessorio è progettato esclusivamente allo scopo di spazzare suolo e sentieri in combinazione con un'unità motore approvata. Non utilizzare mai l'accessorio per altri scopi. Un utilizzo improprio dell'accessorio potrebbe causare gravi lesioni personali. Questo accessorio è destinato a usi commerciali.

SW400MP

Questo accessorio è progettato esclusivamente allo scopo di pulire materiali bagnati, ad esempio foglie e terra, nonché a rimuovere acqua da superfici solide, in combinazione con un'unità motore approvata. Non utilizzare mai l'accessorio per altri scopi. Un utilizzo improprio dell'accessorio potrebbe causare gravi lesioni personali. Questo accessorio è destinato a usi commerciali.

Dichiarazioni di conformità

Solo per i paesi europei

In qualità di fabbricante, Makita Europe N.V., con indirizzo aziendale Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIO, autorizza Kazuhisa Makino alla compilazione della documentazione tecnica e dichiara, sotto la propria ed esclusiva responsabilità, che il prodotto o i prodotti con designazione Accessorio spazzolone rotativo a motore/Accessorio rullo-spazzola a motore, con designazione del tipo o dei tipi: BR400MP / SW400MP. sono conformi a tutte le disposizioni rilevanti della normativa 2006/42/CE, e sono fabbricati in conformità agli Standard Armonizzati seguenti: EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019+A15:2021, EN 60335-2-72:2012. Luogo e data della dichiarazione: Kortenberg, Belgio. 1. 8. 2023 Responsabile: Kazuhisa Makino, Direttore - Makita Europe N.V.

AVVERTENZE DI SICUREZZA

Avvertenze per la sicurezza relative allo spazzolone rotativo a motore o al rullo-spazzola a motore

⚠AVVERTIMENTO: Prima dell'uso, leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e i dati tecnici forniti con questa macchina, nonché il manuale d'uso dell'unità motore. La mancata osservanza di tutte le istruzioni elencate di seguito potrebbe risultare in un incendio e/o in gravi lesioni personali all'operatore e/o agli astanti.

Conservare tutte le avvertenze e le istruzioni per consultazioni future.

I termini "spazzolone rotativo a motore / rullo-spazzola a motore" e "macchina" nelle avvertenze e nelle precauzioni si riferiscono alla combinazione dell'accessorio con l'unità motore.

Il termine “motore” nelle avvertenze e nelle precauzioni si riferisce al motore o al motore elettrico dell’unità motore.

Sicurezza generale

1. Gli operatori che utilizzano la macchina per la prima volta o quelli inesperti dovrebbero richiedere al rivenditore l'addestramento a tutti gli utilizzi della macchina. Non consentire l'utilizzo della macchina a bambini, persone dalle capacità fisiche, sensoriali o mentali ridotte o con carenza di esperienza e preparazione, o persone che non abbiano familiarità con le istruzioni. I bambini vanno tenuti sotto controllo per accertarsi che non giochi con la macchina.
2. Si consiglia di prestare la macchina esclusivamente a persone di collaudata esperienza. Consegnare sempre le istruzioni per l'uso.
3. Durante l'uso della macchina restare vigili, fare attenzione a quello che si sta facendo e adottare il buon senso. Non utilizzare la macchina quando si è stanchi, ammalati o sotto l'effetto di droghe, alcool o farmaci. Un attimo di disattenzione durante l'uso della macchina potrebbe risultare in gravi lesioni personali.
4. Evitare di utilizzare la macchina in condizioni meteorologiche avverse, specialmente quando sussiste il rischio di fulmini.
5. Attenersi alle normative nazionali e locali relative all'utilizzo di apparecchi motorizzati all'aperto.
6. Non tentare mai di modificare la macchina.
7. Tenere a mente che l'operatore o l'utente è responsabile per eventuali incidenti o pericoli che si verifichino nei confronti di altre persone o delle loro proprietà.

Sicurezza dell'area di lavoro

AVVERTIMENTO: Tenere lo spazzolone rotativo a motore o il rullo-spazzola a motore lon-tani da linee elettriche e cavi di comunicazione. Il contatto con linee ad alta tensione o l'avvicinamento a queste ultime dello spazzolone rotativo a motore o del rullo-spazzola a motore potrebbe causare la morte o gravi lesioni personali. Osservare le linee elettriche e le recinzioni elettrificate intorno all'area di lavoro, prima di iniziare l'uso.

1. Far funzionare il coltivatore esclusivamente in condizioni di buona visibilità e sotto luce diurna. Non far funzionare la macchina al buio o nella nebbia.
2. Avviare e utilizzare il motore esclusivamente all'aperto, in un'area ben ventilata. Il funzionamento in un'area confinata o scarsamente ventilata può risultare nella morte dovuta a soffocamento o avvelenamento da monossido di carbonio.
3. Prima dell'uso, esaminare l'eventuale presenza nell'area di lavoro di recinzioni metalliche, pietre o altri oggetti solidi. Tali oggetti possono danneggiare gli spazzoloni rotativi o i tamburi rulli-spazzole.
4. Durante l'uso, non stare mai in piedi su superfici instabili o scivolose o su pendii ripidi. Durante la stagione fredda, fare attenzione al ghiaccio e alla neve e assicurare sempre un saldo equilibrio sui piedi.
5. Evitare di lavorare in prossimità di recinzioni, ceppi o radici di alberi. Tali oggetti possono danneggiare gli spazzoloni rotativi o i tamburi rulli-spazzole.
6. Evitare di lavorare in prossimità di edifici, automobili e altre proprietà. Pietre e detriti colpiti dallo spazzolone rotativo a motore o dal rullo-spazzola a motore potrebbero danneggiarli.
7. La pulizia di pavimenti sintetici potrebbe generare elettricità statica, e sussiste il rischio di scosse elettriche o incidenti.

Attrezzatura di protezione personale

1. Indossare sempre pantaloni lunghi e pesanti, stivali robusti, guanti e una camicia a maniche lunghe. Non indossare indumenti abbondanti, gioielli, pantaloni corti, sandali, né camminare a piedi scalzi. Fissare i capelli in modo che si trovino al di sopra del livello delle spalle.
2. Indossare sempre occhialoni protettivi per proteggere gli occhi da lesioni personali durante l'utilizzo della macchina. Gli occhia-loni devono essere conformi allo standard ANSI Z87.1 negli Stati Uniti, allo standard EN 166 in Europa o allo standard AS/NZS 1336 in Australia/Nuova Zelanda. In Australia/Nuova Zelanda, è obbligatorio per legge di indossare anche una visiera per proteggere il viso.

È responsabilità del datore di lavoro far rispettare l'utilizzo delle attrezzature protettive di sicurezza appropriate da parte degli operatori degli utensili e di altre persone nelle immediate vicinanze dell'area di lavoro.

1. Indossare protezioni per l'udito, ad esempio cuffie antirumore. L'esposizione al rumore può causare la perdita dell'udito.
2. Indossare sempre scarpe robuste dotate di suole antiscivolo. Questa misura protegge i piedi dalle lesioni personali e assicura un buon appoggio con i piedi.
3. Se necessario, indossare una maschera antipolvere.

Rifornimento del carburante

1. Arrestare il motore, prima di effettuare il rifornimento del carburante. Tenersi a distanza da fiamme esposte e scintille. Non fumare mai durante il rifornimento di carburante. In caso contrario, si potrebbero causare incendi e/o esplosioni.
2. Effettuare il rifornimento di carburante all'aperto. Il rifornimento di carburante in una stanza chiusa può causare l'esplosione dei vapori di carburante.
3. Evitare il contatto con il carburante o con l'olio motore. Non inalare i vapori del carburante. Qualora si verifichino fuoriuscite di carburante o di olio, pulirli immediatamente dalla macchina e/o dal terreno. Qualora del carburante si rovesci sui propri indumenti, cambiarli immediatamente per evitare che prendano fuoco.
4. Dopo il rifornimento di carburante, serrare saldamente il tappo del serbatoio del carburante e controllare eventuali perdite di carburante. Allontanarsi di almeno 3 m dalla sorgente e dalla sede del rifornimento prima di avviare il motore.
5. Trasportare e conservare il carburante esclusivamente in contenitori approvati. Tenere i bambini lontani dal carburante conservato.

Avvio dello spazzolone rotativo a motore o del rullo-spazzola a motore

1. Prima di assemblare o regolare la macchina, spegnere il motore e rimuovere il cappuccio della candela o la cartuccia della batteria.
2. Prima di maneggiare gli spazzoloni rotativi o i tamburi rulli-spazzole, indossare guanti protettivi.

3. Prima di avviare il motore, indossare le attrezzature di protezione personale.

4. Prima di avviare il motore, ispezionare la macchina alla ricerca di eventuali danni, viti/dadi allentati o montaggio errato. Verificare che tutte le leve e gli interruttori di controllo funzionino agevolmente. Pulire e asciugare le maniglie.

5. Non tentare mai di avviare il motore qualora la macchina sia danneggiata o non completamente assemblata con protezioni, piastre o altri dispositivi protettivi di sicurezza appropriati. In caso contrario, si potrebbero causare gravi lesioni personali.
6. Prima di avviare il motore, controllare con cura che gli spazzoloni rotativi o i tamburi rulli-spazzole non stiano toccando il proprio corpo e altri oggetti. L'avvio del motore con gli spazzoloni rotativi o i tamburi rulli-spazzole in contatto con un corpo estraneo può causare gravi incidenti.
7. Prima di avviare il motore, accertarsi che non vi siano persone o animali nell'area di lavoro.
8. Regolare la tracolla e l'impugnatura per adattarle alla taglia del corpo dell'operatore.
9. Qualora gli spazzoloni rotativi o i tamburi rulli-spazzole siano spaccati, piegati o danneggiati, sostituirli. Spazzoloni rotativi o tamburi rulli-spazzole danneggiati potrebbero frantumarsi durante l'uso e causare gravi lesioni personali.
10. Avviare e far funzionare la macchina solo all'a-perto, in un'area ben ventilata. Il funzionamento in un'area confinata o scarsamente ventilata potrebbe risultare nella morte dovuta a soffocamento o ad avvelenamento da monossido di carbonio.
11. Quando si intende avviare il motore, collocare la macchina su suolo stabile, quindi mantenere un buon equilibrio e un saldo appoggio sui piedi.
12. Quando si intende tirare la maniglia dello starter del motore, tenere l'unità motore saldamente ferma al suolo utilizzando la mano sinistra. Non calpestare mai l'albero di trasmissione dell'unità motore.
13. Qualora gli spazzoloni rotativi o i tamburi rulli-spazzole ruotino in folle, arrestare il motore e regolare il regime di minimo per abbassarlo. In caso contrario, il contatto accidentale con spazzoloni rotativi o tamburi rulli-spazzole in movimento potrebbe causare gravi lesioni personali.
14. Qualora si noti qualsiasi problema, arrestare il motore immediatamente.
15. Per avviare il motore, seguire il manuale d'uso dell'unità motore.

Trasporto

1. Arrestare il motore durante il trasporto. In caso contrario, l'avvio accidentale potrebbe causare lesioni personali.
2. Per evitare perdite di carburante, accertarsi di sistemare in sicurezza la macchina durante il trasporto in auto.
3. Quando si intende trasportare la macchina, sollevare l'intera macchina dal suolo. Il trascinamento della macchina causa danni al serbatoio di carburante e perdite di carburante, causando un incendio.
4. Quando si intende trasportare l'apparecchio, trasportarlo in posizione orizzontale mantenendo l'albero. Tenere la marmitta calda lon-tana dal corpo.

Funzionamento

1. Durante l'uso, tenere astanti o animali a una distanza di almeno 5 m dallo spazzolone rotativo a motore o dal rullo-spazzola a motore. Arrestare il motore non appena si avvicina qualcuno.
2. In caso di emergenza, spegnere immediata- mente il motore.
3. Qualora si avvertano condizioni anomale (ad esempio rumori e vibrazioni) durante l'uso, spegnere il motore. Non utilizzare la macchina fino all'identificazione e alla risoluzione della causa.
4. Montare la tracolla esclusivamente mentre il motore funziona in folle.
5. Durante l'uso, utilizzare la tracolla. Mantenere la macchina saldamente sul proprio lato destro.

1. Tenere la maniglia anteriore con la mano sinistra e l'im-pugnatura posteriore con la mano destra, indipendentemente dal fatto che l'operatore sia destrorso o mancino. Avvolgere le dita e i pollici intorno alle maniglie.
2. Non tentare mai di far funzionare la macchina con una sola mano. La perdita di controllo potrebbe risultare in lesioni personali gravi o letali. Per ridurre il rischio di lesioni personali, tenere mani e piedi lontani dagli spazzoloni rotativi o dai tamburi rulli-spazzole.
3. Durante l'uso, non sollevare gli spazzoloni rotativi o i tamburi rulli-spazzole al di sopra dell'altezza della propria vita.
4. Gli spazzoloni rotativi o i tamburi rulli-spazzole continuano a muoversi per un breve periodo di tempo dopo il rilascio del grilletto dell'acceleratore o lo spegnimento del motore. Non affrettare il contatto con gli spazzoloni rotativi o i tamburi rulli-spazzole.
5. Non sporgersi. Mantenere sempre saldamente la posizione e l'equilibrio sui piedi. Fare attenzione a ostacoli nascosti, quali ceppi d'albero, radici e fossi, per evitare di inciampare.

6. Adottare estrema cautela quando si intende invertire la rotazione degli spazzoloni rotativi o dei tamburi rulli-spazzole o tirare la macchina verso di sé. Se l'unità motore è dotata di funzione di inversione della rotazione, non utilizzarla più del necessario. Quando lo spazzolone rotativo a motore o il rullo-spazzola a motore vengono fatti funzionare con rotazione invertita, esercitano una trazione sull'operatore, qualora gli spazzoloni rotativi o i tamburi rulli-spazzole siano in contatto con il suolo.

7. Non sovraccaricare la capacità della macchina tentando di spingere con forza eccessiva a una velocità troppo elevata. La macchina funziona in maniera ottimale quando viene utilizzata con un carico appropriato, e sussiste una minore probabilità di rischio di lesioni personali.

8. Non accelerare il motore con gli spazzoloni rotativi o i tamburi rulli-spazzole bloccati. In caso contrario, si incrementa il carico e si danneggia la macchina.
9. Qualora la macchina subisca un forte impatto o una forte caduta, controllarne le condizioni prima di continuare il lavoro. Controllare eventuali perdite di carburante del sistema del carburante ed eventuali malfunzionamenti dei controlli e dei dispositivi di sicurezza. In presenza di qualsiasi danno o in caso di dubbi, richiedere l'ispezione e la riparazione a un nostro centro di assistenza autorizzato.
10. Non toccare la scatola degli ingranaggi. La scatola degli ingranaggi raggiunge una temperatura estremamente elevata durante l'uso.
11. Fare delle pause per evitare la perdita di controllo causata dall'affaticamento. Si consiglia di fare una pausa di lunghezza compresa tra 10 e 20 minuti ogni ora.
12. Quando si lascia la macchina, anche se per un breve periodo di tempo, spegnere sempre il motore o rimuovere la cartuccia della batteria. La macchina lasciata incustodita con il motore in funzione potrebbe venire utilizzata da persone non autorizzate e causare un grave incidente.
13. Per un utilizzo corretto della leva di controllo e dell'interruttore, seguire il manuale d'uso dell'unità motore.
14. Durante o dopo l'uso, non appoggiare la macchina calda su erba asciutta o materiali combustibili.
15. Qualora gli spazzoloni rotativi o i tamburi rulli-spazzole si inceppino in corpi estranei, spegnere il motore e rimuovere il cappuccio della candela o la cartuccia della batteria, quindi rimuovere le ostruzioni.
16. Tenere mani e piedi lontani dagli spazzoloni rotativi o dai tamburi rulli-spazzole. Il contatto con gli spazzoloni rotativi o i tamburi rulli-spazzole può risultare in gravi lesioni personali. Quando si intende maneggiare gli spazzoloni rotativi o i tamburi rulli-spazzole, arrestare il motore e rimuovere il cappuccio della candela o la cartuccia della batteria.
17. Controllare spesso l'eventuale presenza di spaccature o danneggiamenti degli spazzoloni rotativi o dei tamburi rulli-spazzole durante l'uso.
18. Spegnere sempre il motore o rimuovere sempre la cartuccia della batteria, quando si intende rimuovere detriti o corpi estranei dagli spazzoloni rotativi o dai tamburi rulli-spazzole.
19. Per informazioni su come avviare e controllare la macchina, fare riferimento al manuale d'uso dell'unità motore.

Vibrazioni

L'esposizione a vibrazioni eccessive causa lesioni ai vasi sanguigni o al sistema nervoso dell'operatore e causa i sintomi seguenti nelle dita, nelle mani o nei polsi: Sensazioni di "addormentamento" (intorpidimento), formicolii, dolori, fitte, alterazione del colore della pelle o della pelle stessa. Qualora si verifichi uno di questi sintomi, consultare un medico.

Per ridurre il rischio di “sindrome del dito bianco”, tenere le mani calde durante l’uso e mantenere bene l’apparecchio e gli accessori.

Manutenzione

1. Prima di effettuare qualsiasi intervento di manutenzione o di riparazione, o prima di pulire la macchina, accertarsi sempre di spegnere il motore e rimuovere il cappuccio della candela o la cartuccia della batteria. Attendere che il motore si raffreddi.
2. Per ridurre il rischio di incendi, non effettuare mai la manutenzione dell'apparecchio in prossimità del fuoco.
3. Indossare sempre guanti protettivi quando si intende maneggiare gli spazzoloni rotativi o i tamburi rulli-spazzole.
4. Rimuovere sempre polvere e sporco dall'apparecchio. Non utilizzare mai benzina per motori o per smacchiare, diluenti, alcool o sostanze simili a tale scopo. In caso contrario, si potrebbero causare scolorimento, deformazione o spaccature dei componenti in plastica.
5. Dopo ciascun utilizzo, serrare tutte le viti e i dadi, eccettuate le viti di regolazione del carburatore.
6. Qualora gli spazzoloni rotativi o i tamburi rulli-spazzole siano danneggiati, sostituirli.
7. Non tentare alcun intervento di manutenzione o riparazione non descritto nel presente libretto o nel manuale d'uso dell'unità motore. Contattare il nostro centro di assistenza autorizzato per tale tipo di lavoro.
8. Per lubrificare e sostituire gli accessori, attenersi alle istruzioni.
9. Utilizzare sempre esclusivamente pezzi di ricambio e accessori originali. L'utilizzo di pezzi o accessori forniti da terze parti potrebbe risultare in rottura dell'apparecchio, danni alle cose e/o gravi lesioni personali.
10. Richiedere a un nostro centro di assistenza autorizzato di ispezionare e sottoporre a manutenzione la macchina a intervalli regolari.

Conservazione

1. Prima di conservare la macchina, effettuare la pulizia e la manutenzione complete. Rimuovere il cappuccio della candela o la cartuccia della batteria. Scaricare completamente il carburante dopo che il motore si è raffreddato.
2. Conservare l'apparecchio in un luogo asciutto e in posizione elevata, o chiuso a chiave, fuori dalla portata dei bambini.
3. Non appoggiare l'apparecchio contro qualcosa, ad esempio una parete. In caso contrario, potrebbe cadere improvvisamente e causare lesioni personali.

Primo soccorso

1. Accertarsi che sia disponibile una cassetta di pronto soccorso in prossimità delle operazioni, in caso di incidente. Sostituire immediatamente qualsiasi oggetto prelevato dalla cassetta di pronto soccorso.
2. Quando si intende chiedere aiuto, fornire le informazioni seguenti:

— Luogo dell'incidente
— Cosa è accaduto
— Numero delle persone ferite
— Tipo di ferite
— Il proprio nome

CONSERVARE LE PRESENTI ISTRUZIONI.

AVVERTIMENTO: L'utilizzo del presente prodotto può creare polveri contenenti prodotti chimici, che potrebbero causare malattie respiratorie o di altro genere. Alcuni esempi di tali prodotti chimici sono i composti comunemente utilizzati in pesticidi, insetticidi, fertilizzanti ed erbicidi. Il rischio dell'utilizzatore dovuto a tali esposizioni varia a seconda della frequenza con cui si svolge questo tipo di lavoro. Per ridurre la propria esposizione a questi prodotti chimici, lavorare in un'area ben ventilata e con attrezzature di sicurezza approvate, ad esempio maschere antipolvere progettate specificamente per filtrare i particolati microscopici.

DESCRIZIONE DELLE PARTI

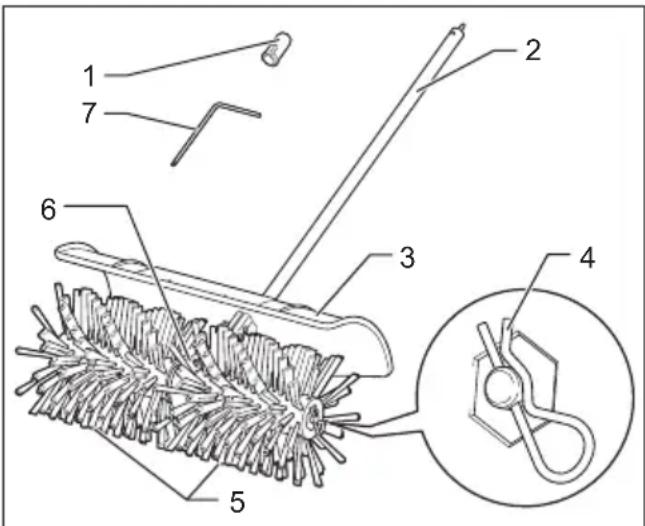

Accessorio spazzolone rotativo a motore

1. Cappuccio 2. Tubo 3. Protezione 4. Copiglia elastica 5. Spazzolone rotativo 6. Scatola degli ingranaggi 7. Chiave esalobata

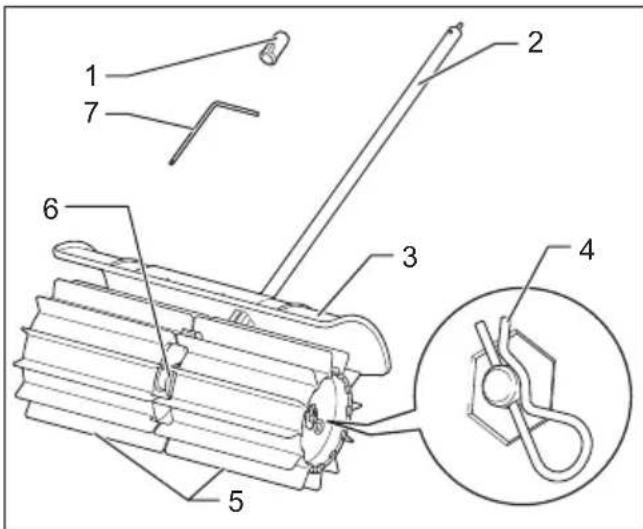

Accessorio rullo-spazzola a motore

1. Cappuccio 2. Tubo 3. Protezione 4. Copiglia elastica 5. Tamburo rullo-spazzola 6. Scatola degli ingranaggi 7. Chiave esalobata

MONTAGGIO

AVVERTIMENTO: Prima di montare o regolare l'apparecchio, spegnere il motore elettrico o a benzina e rimuovere il cappuccio della candela o la cartuccia della batteria. In caso contrario, gli spazzoloni rotativi, i tamburi o altre parti potrebbero muoversi e causare gravi lesioni personali.
AVVERTIMENTO: Quando si intende montare o regolare l'apparecchio, appoggiarlo sempre. Il montaggio o la regolazione dell'apparecchio in posizione verticale potrebbero causare gravi lesioni personali.
⚠AVVERTIMENTO: Attenersi alle avvertenze e alle precauzioni nel capitolo “AVVERTENZE DI SICUREZZA” e nel manuale d’uso dell’unità motore.

Montaggio dell'accessorio

1. Rimuovere la copiglia elastica dallo spazzolone rotativo o dal tamburo rullo-spazzola sul lato sinistro dell'unità spazzolone rotativo o dell'unità tamburo rullo-spazzola, quindi rimuovere lo spazzolone rotativo o il tamburo rullo-spazzola.

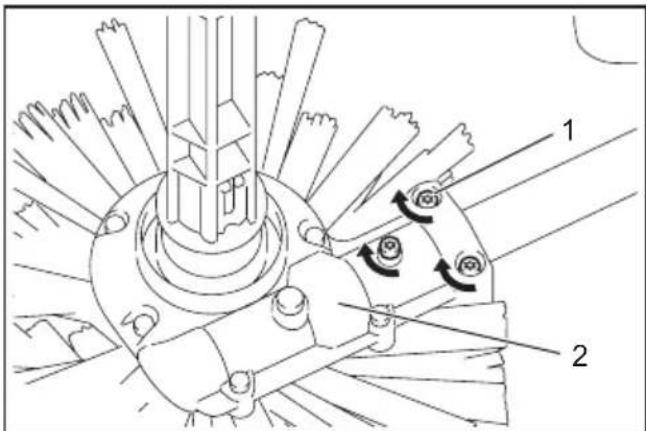

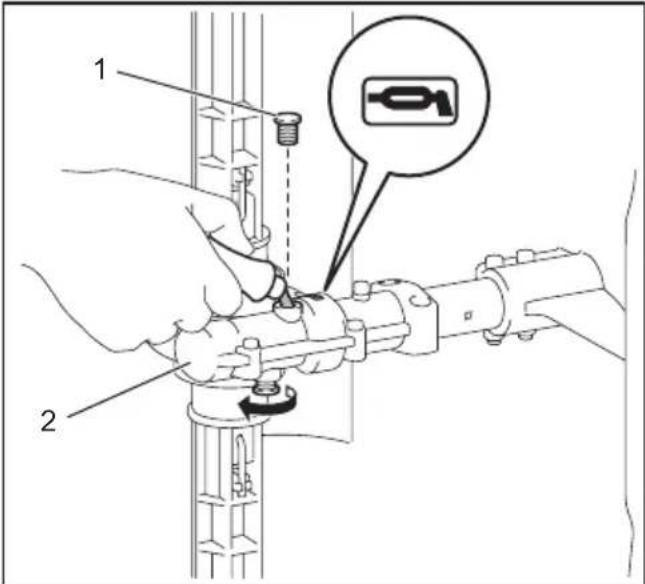

1. Allentare 3 viti sulla scatola degli ingranaggi.

▶ 1. Vite 2. Scatola degli ingranaggi

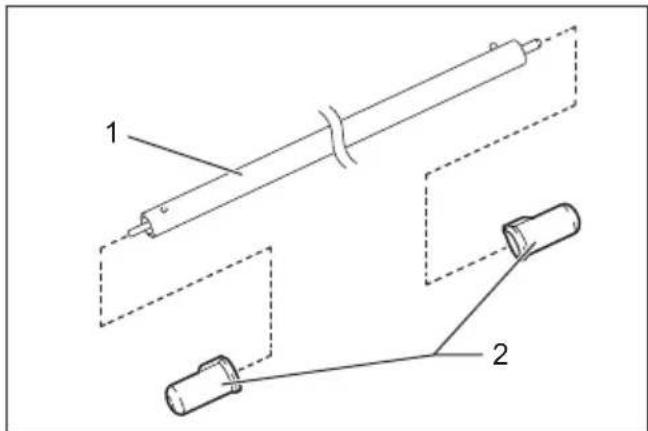

1. Rimuovere 2 cappucci da entrambe le estremità del tubo.

▶ 1. Tubo 2. Cappuccio

AVVISO: Non smaltire i cappucci, poiché il cap- puccio è necessario per riporre l'accessorio.

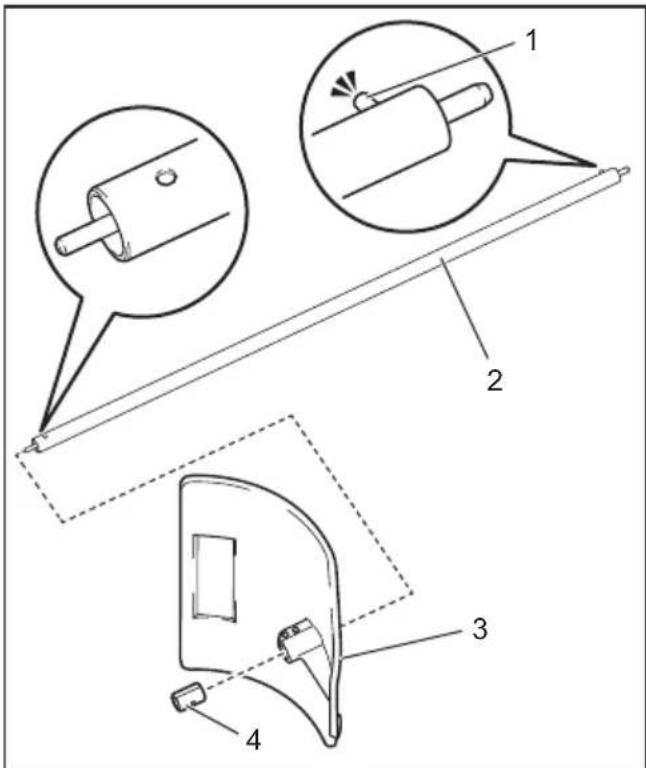

1. Montare la protezione e quindi il manicotto sul tubo.

1. Perno 2. Tubo 3. Protezione 4. Manicotto

AVVISO: Accertarsi di inserire l'estremità del tubo senza il perno nella protezione e nel manicotto.

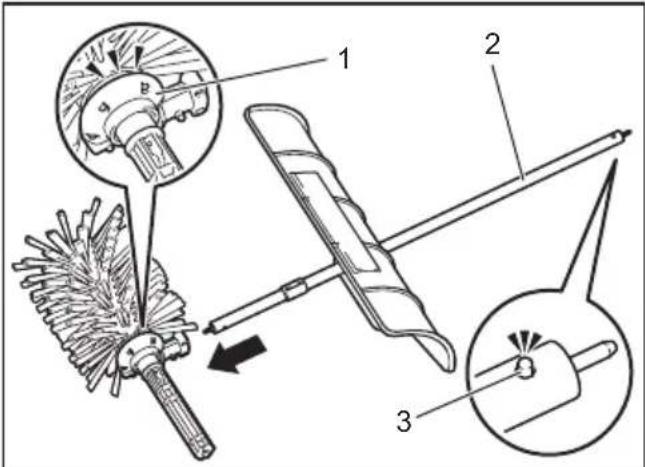

1. Accertarsi che la scatola degli ingranaggi e il perno sul tubo siano rivolti verso l'alto, quindi inserire il tubo nella scatola degli ingranaggi.

1. Scatola degli ingranaggi 2. Tubo 3. Perno

AVVISO: Accertarsi che la scatola degli ingranaggi e il perno sul tubo siano rivolti verso l'alto, e che la protezione sia montata nella direzione indicata nella figura.

1 2 3

▶ 1. Scatola degli ingranaggi 2. Protezione 3. Perno

1. Allineare il foro per la vite presente sul tubo con il foro presente sulla scatola degli ingranaggi, ruotando il tubo.

1. Foro 2. Tubo

2. Serrare 3 viti sulla scatola degli ingranaggi.

▶ 1. Vite 2. Scatola degli ingranaggi

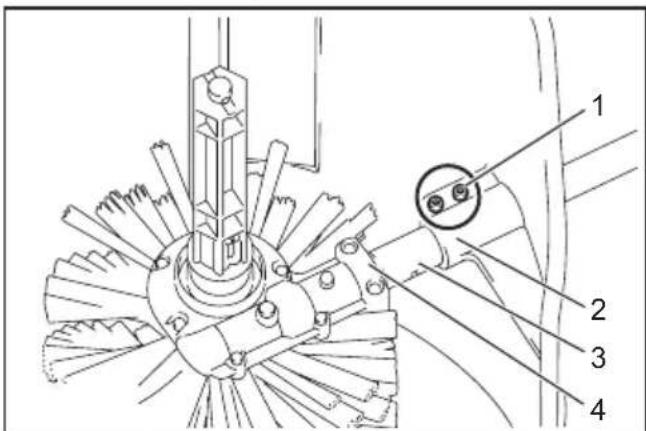

1. Serrare 2 viti sulla protezione.

▶ 1. Vite 2. Protezione 3. Manicotto 4. Scatola degli ingranaggi

AVVISO: Accertarsi che non vi sia alcuno spazio tra la scatola degli ingranaggi e il manicotto, né tra il manicotto e la protezione.

1. Montare lo spazzolone rotativo o il tamburo rullo-spazzola sull'unità spazzolone rotativo o sull'unità tamburo rullo-spazzola, quindi montare la copiglia elastica sullo spazzolone rotativo o sul tamburo rullo-spazzola.

AVVISO: Quando si intende montare gli spazzoloni rotativi, accertarsi di montarli con il logo Makita rivolto verso l'esterno.

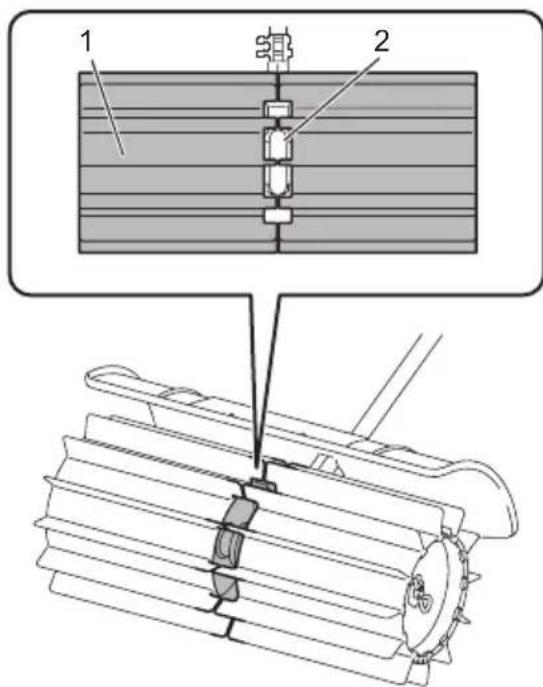

AVVISO: Quando si intende montare i tamburi rulli-spazzole, accertarsi di montarli nella direzione indicata nella figura, in modo che i tamburi rulli-spazzole e la scatola degli ingranaggi si innestino tra di loro.

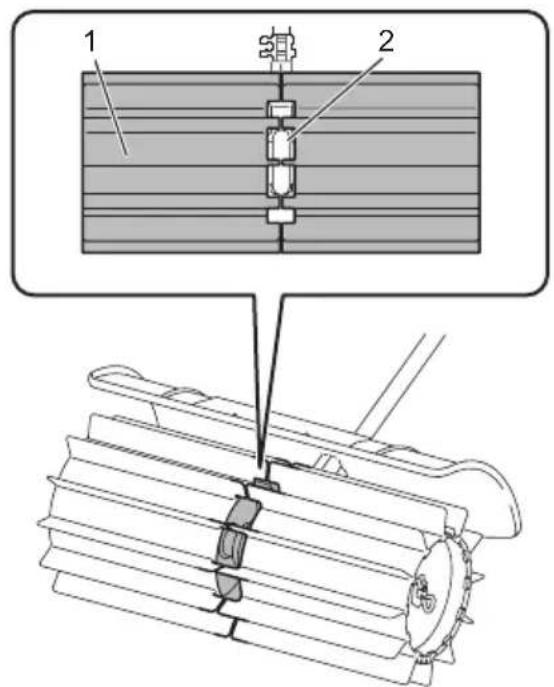

1. Tamburo rullo-spazzola 2. Scatola degli ingranaggi

Montaggio del tubo degli accessori

ATTENZIONE: Controllare sempre che il tubo dell'accessorio sia fissato dopo l'installazione. Un'installazione inappropriata potrebbe causare la caduta dell'accessorio dall'unità motore e causare lesioni personali.

Montare il tubo degli accessori sull'unità motore.

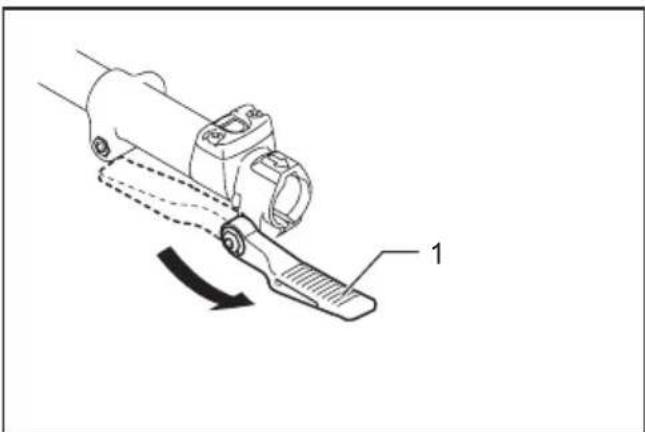

1. Ruotare la leva verso l'accessorio.

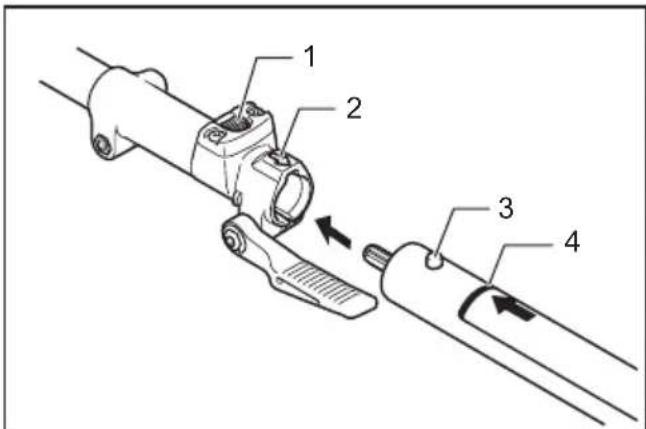

1. Allineare il perno con il simbolo della freccia. Inserire il tubo dell'accessorio fino a quando il pulsante di sblocco scatta verso l'alto. Accertarsi che la linea di posizione si trovi in corrispondenza della punta del simbolo della freccia.

1. Pulsante di sblocco 2. Simbolo della freccia

2. Perno 4. Linea di posizione

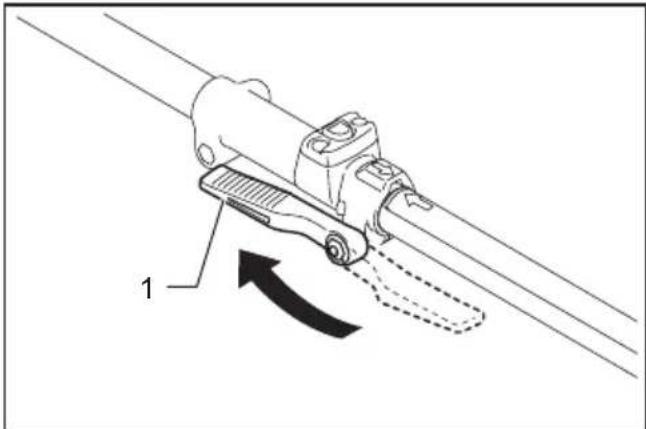

3. Ruotare la leva verso l'unità motore.

Accertarsi che la superficie della leva sia parallela al tubo.

AVVISO: Non serrare la leva senza aver inserito il tubo dell'accessorio. In caso contrario, la leva potrebbe serrare eccessivamente l'entrata dell'albero di trasmissione e danneggiarla.

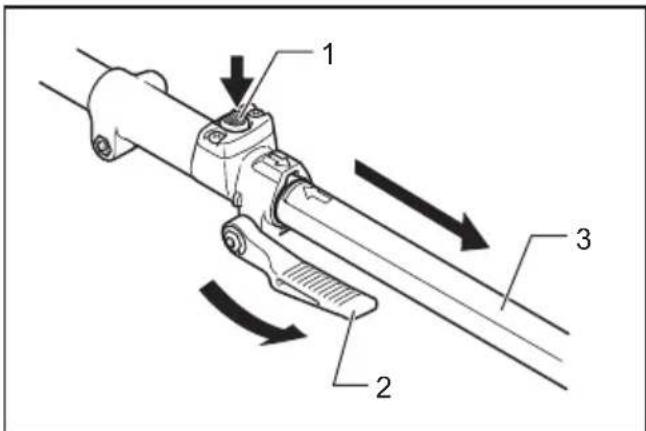

Per rimuovere il tubo, ruotare la leva verso l'accessorio ed estrarre il tubo mentre si tiene premuto il pulsante di sblocco.

▶ 1. Pulsante di sblocco 2. Leva 3. Tubo

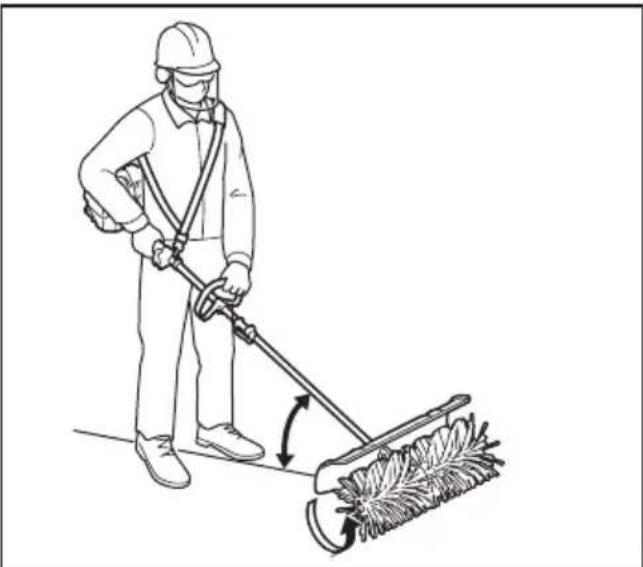

FUNZIONAMENTO

AVVERTIMENTO: Attenersi alle avvertenze e alle precauzioni nel capitolo “AVVERTENZE DI SICUREZZA” e nel manuale d’uso dell’unità motore.

AVVERTIMENTO: Regolare la posizione dell'anello di aggancio e della tracolla su una posizione comoda per l'operatore prima dell'uso.

AVVERTIMENTO: Indossare una maschera antipolvere e ventilare bene l'area di lavoro. Alcuni materiali contengono sostanze chimiche che potrebbero essere tossiche. Adottare cautela per evitare l'inalazione delle polveri e il contatto con la pelle.

ATTENZIONE: Prima dell'uso, rimuovere oggetti duri e/o lunghi quali pietre, lattine e corde dall'area di lavoro. Potrebbero danneggiare gli spazzoloni rotativi o i tamburi rulli-spazzole o impedirne la rotazione.

Qualora la superficie da pulire sia asciutta, spruzzarvi sopra dell'acqua per ridurre le polveri. Mantenere lo spazzolone rotativo a motore o il rullo-spazzola a motore a un'angolazione bassa, quindi spingere lo spazzolone rotativo a motore o il rullo-spazzola a motore camminando a velocità normale.

ATTENZIONE: Con l'aumento dell'angolazione diventa di pari passo più difficile controllare lo spazzolone rotativo a motore o il rullo-spazzola a motore, e si incrementa la probabilità di venire spinti all'indietro dallo spazzolone rotativo a motore o dal rullo-spazzola a motore.

MANUTENZIONE

AVVERTIMENTO: Prima di ispezionare o sottoporre a manutenzione l'apparecchio, spegnere il motore e rimuovere il cappuccio della candela o la cartuccia della batteria. In caso contrario, lo spazzolone rotativo, il tamburo rullo-spazzola o altre parti potrebbero muoversi e causare gravi lesioni personali.

AVVERTIMENTO: Quando si intende ispezionare o sottoporre a manutenzione l'apparecchio, appoggiarlo sempre. Il montaggio o la regolazione dell'apparecchio in posizione verticale potrebbero causare gravi lesioni personali.

⚠AVVERTIMENTO: Attenersi alle avvertenze e alle precauzioni nel capitolo “AVVERTENZE DI SICUREZZA” e nel manuale d’uso dell’unità motore.

AVVISO: Non utilizzare mai benzina, benzene, solventi, alcol o altre sostanze simili. In caso contrario, si potrebbero causare scolorimenti, deformazioni o crepe.

Per preservare la SICUREZZA e l'AFFIDABILITÀ del prodotto, le riparazioni e qualsiasi altro intervento di manutenzione e di regolazione devono essere eseguiti da un centro di assistenza autorizzato Makita, utilizzando sempre ricambi Makita.

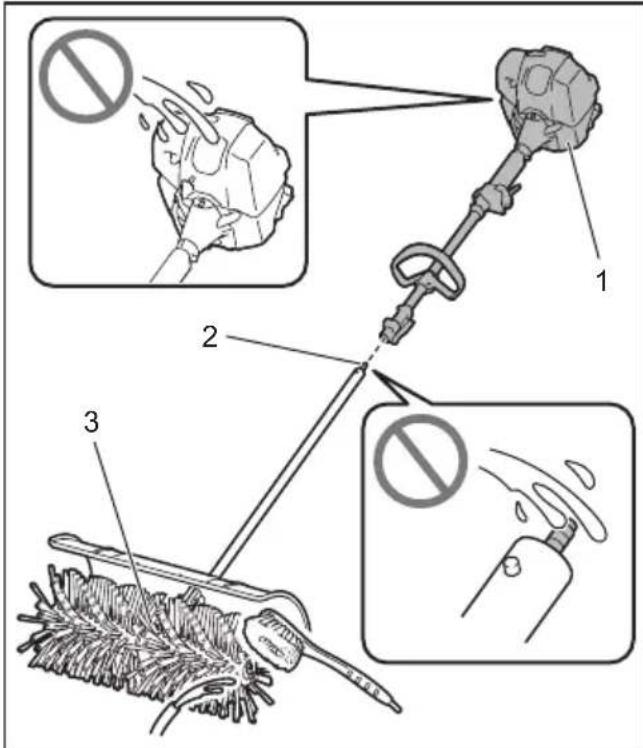

Pulizia dell'accessorio

È possibile lavare l'accessorio con acqua. Utilizzare una spazzola in nylon o simile per lavare via lo sporco.

1. Unità motore 2. Estremità del tubo 3. Scatola degli ingranaggi

AVVISO: Non versare acqua sul unità motore e sull'estremità del tubo. In caso contrario, si potrebbe causare un malfunzionamento dell'accessorio.

Per facilitare la pulizia, è possibile rimuovere lo spazzolone rotativo o il tamburo rullo-spazzola dall'unità spazzolone rotativo o dall'unità tamburo rullo-spazzola. Per sostituire gli spazzoloni rotativi o i tamburi rulli-spazzole, consultare le istruzioni nel presente manuale.

Ispezione generale

• Serrare bulloni, dadi e viti allentati.
• Controllare l'eventuale presenza di danneggia- menti delle parti, degli spazzoloni rotativi o dei tamburi rulli-spazzole. Se necessario, rivolgersi a un nostro centro di assistenza autorizzato per sostituirli.

Ispezione degli spazzoloni rotativi, dei tamburi rulli-spazzole e della protezione

Controllare e pulire gli spazzoloni rotativi, i tamburi rulli-spazzole e la protezione ogni giorno. Qualora siano usurate, piegate e spaccate, sostituirli.

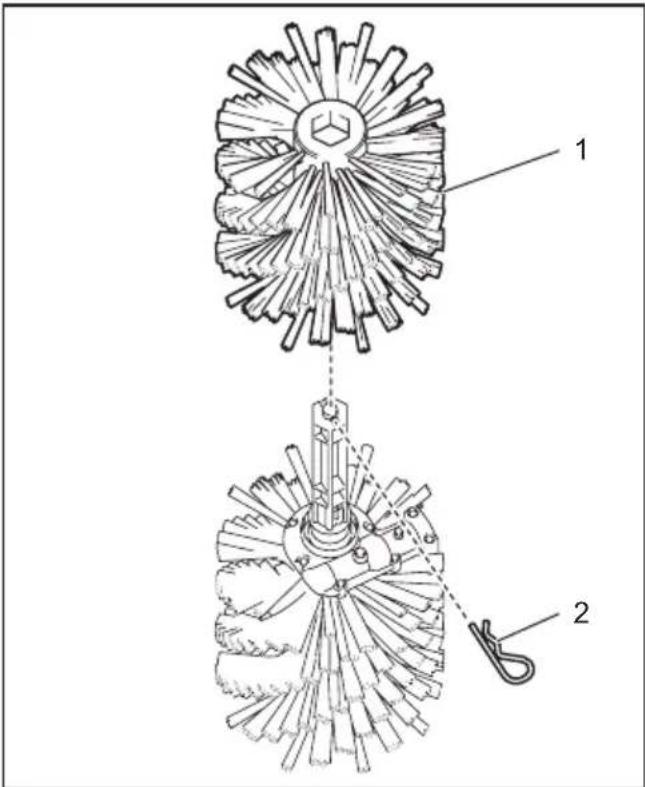

Sostituzione degli spazzoloni rotativi o dei tamburi rulli-spazzole

1. Rimuovere le copiglie elastiche dagli spazzoloni rotativi o dai tamburi rulli-spazzole, quindi rimuovere gli spazzoloni rotativi o i tamburi rulli-spazzole.

1. Montare gli spazzoloni rotativi o i tamburi rul- li-spazzole sull'unità spazzolone rotativo o sull'unità tamburo rullo-spazzola, quindi montare le copiglie elastiche.

AVVISO: Quando si intende montare gli spazzoloni rotativi, accertarsi di montarli con il logo Makita rivolto verso l'esterno.

AVVISO: Quando si intende montare i tamburi rulli-spazzole, accertarsi di montarli nella direzione indicata nella figura, in modo che i tamburi rulli-spazzole e la scatola degli ingranaggi si innestino tra di loro.

1. Tamburo rullo-spazzola 2. Scatola degli ingranaggi

Lubrificazione delle parti mobili

AVVISO: Attenersi alle istruzioni relative alla frequenza e alla quantità di grasso applicato. In caso contrario, una lubrificazione insufficiente potrebbe danneggiare le parti mobili.

Scatola degli ingranaggi:

ATTENZIONE: Non applicare grasso quando la scatola degli ingranaggi è molto calda. Una scatola degli ingranaggi molto calda può causare ustioni.

Riempire in modo uniforme con circa 30 ml di grasso (grasso Makita SG No.0) attraverso l'apertura per il grasso ogni 25 ore di funzionamento. Con la chiave esalobata in dotazione, rimuovere il bullone in prossimità del simbolo di lubrificazione sulla scatola degli ingranaggi. Allentare il bullone sull'altro lato, in modo che sia possibile far fuoriuscire l'aria nella scatola degli ingranaggi quando si applica il grasso. Dopo aver applicato il grasso, accertarsi di serrare i bulloni.

▶ 1. Bullone 2. Scatola degli ingranaggi

Asse della trasmissione:

Applicare il grasso (grasso Makita SG No.0) ogni 25 ore di funzionamento.

NOTA: È possibile acquistare grasso originale Makita dal proprio rivenditore locale Makita.

Conservazione

AVVERTIMENTO:Attenersi alle avvertenze e alle precauzioni nel capitolo "AVVERTENZE DI SICUREZZA" e nel manuale d'uso dell'unità motore.

Quando si intende riporre l'accessorio separatamente dall'unità motore, applicare il cappuccio sull'estremità dell'albero.

Intervallo di controllo e manutenzione

Ore di funzionamento Prima dell'uso Ogni giorno (10h) 25 h
Intera unità Cercare visivamente eventuali parti danneggiate		√	-	-
Tutte le viti e i dadi di fissaggio	Serrare	√	-	-
Spazzoloni rotativi, tamburi rulli-spazzole e protezione	Pulire e cercare visivamente eventuali parti danneggiate	-	√	-
Scatola degli ingranaggi Rifornire di grasso - -				√
Asse della trasmissione Rifornire di grasso - -				√
Unità motore Consultare il manuale d'uso dell'unità motore.

RISOLUZIONE DEI PROBLEMI

Prima di richiedere interventi di riparazione, eseguire personalmente un'ispezione. Qualora si rilevi un problema che non sia illustrato nel presente manuale, non tentare di smontare la macchina. Rivolgersi, invece, a centri di assistenza autorizzati Makita, utilizzando sempre pezzi di ricambio Makita per le riparazioni.

Stato di anomalia Causa probabile (guasto) Azione correttiva
Il motore elettrico o il motore a benzina non si avvia.	- Consultare il manuale d'uso dell'unità motore.
Il motore elettrico o il motore a benzina si arresta dopo poco tempo.	- Consultare il manuale d'uso dell'unità motore.
La velocità del motore elettrico o del motore a benzina non aumenta.	- Consultare il manuale d'uso dell'unità motore.
Gli spazzoloni rotativi o i tamburi rulli-spazzole non girano.⇒ Arrestare immediatamente il motore elettrico o il motore a benzina.	I tubi dell'unità motore e dell'accessorio non sono collegati correttamente.
	Gli spazzoloni rotativi o i tamburi rul-li-spazzole si sono inceppati in un corpo estraneo.
	Anomalia del sistema di trasmissione
L'unità motore vibra in modo anomalo.⇒ Arrestare immediatamente il motore elettrico o il motore a benzina.	Gli spazzoloni rotativi o i tamburi rul-li-spazzole sono piegati o rotti.
	Fissaggio allentato degli spazzoloni rotativi o dei tamburi rulli-spazzole
	Fissaggio irregolare degli spazzoloni rotativi o dei tamburi rulli-spazzole
	Anomalia del sistema di trasmissione
Gli spazzoloni rotativi o i tamburi rulli-spazzole continuano a girare anche se si rilascia l'interruttore a grilletto o la leva dell'interruttore.⇒ Arrestare immediatamente il motore elettrico o il motore a benzina.	L'unità motore non funziona correttamente.
	Regolare il regime di minimo, qualora l'unità motore sia alimentata da un motore a scoppio. Contattare un centro di assistenza autorizzato per la riparazione.

TECHNISCHE GEGEVENS
