1993185 - 多功能工具 MAKITA - 免费用户手册

用户手册 1993185 MAKITA

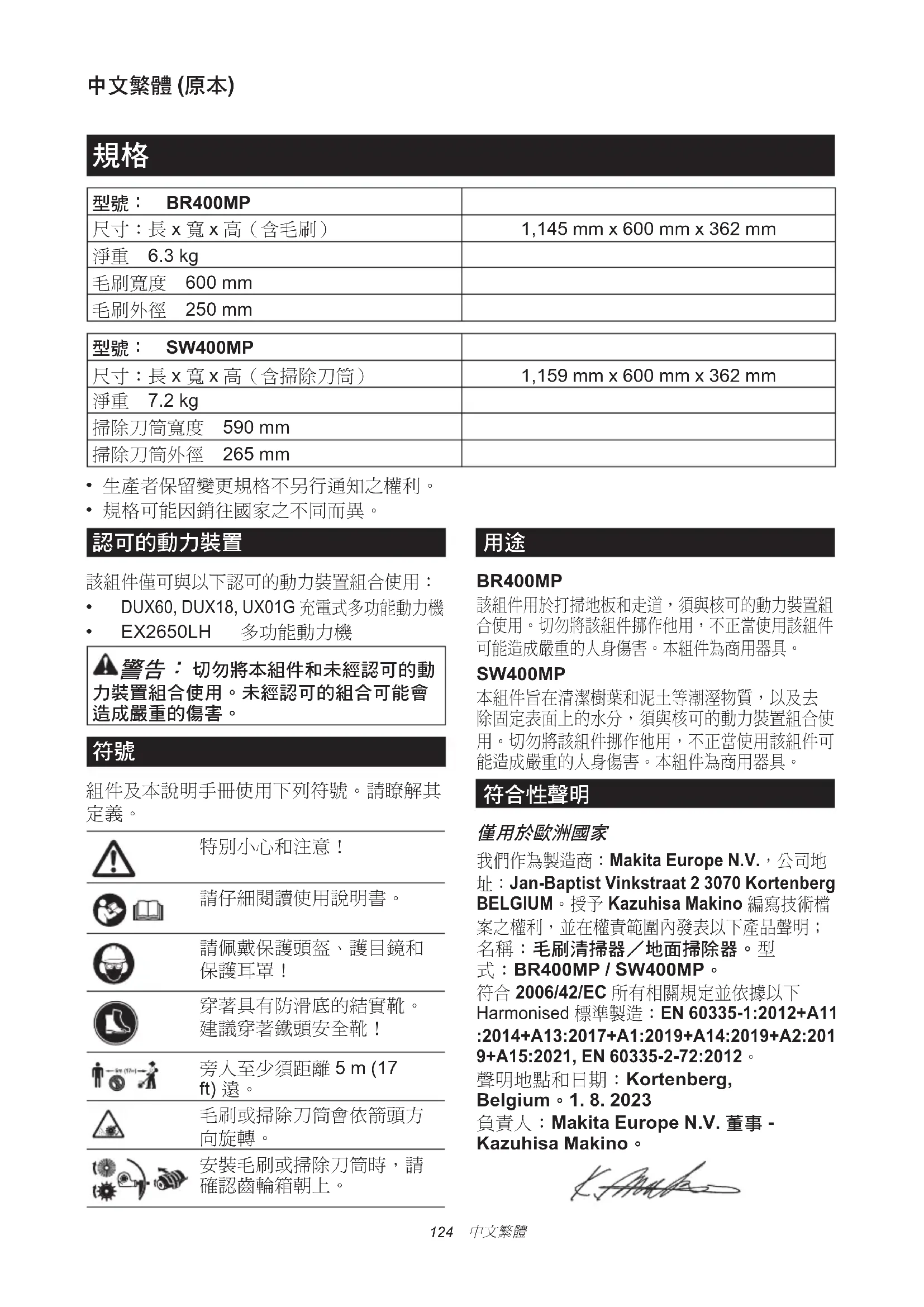

型號: BR400MP
尺寸:長x寬x高(含毛刷)	1,145 mm x 600 mm x 362 mm
淨重 6.3 kg
毛刷寬度 600 mm
毛刷外徑 250 mm

型號: SW400MP
尺寸:長x寬x高(含掃除刀筒)	1,159 mm x 600 mm x 362 mm
淨重 7.2 kg
掃除刀筒寬度 590 mm
掃除刀筒外徑 265 mm

• 生產者保留變更規格不另行通知之權利。
• 規格可能因銷往國家之不同而異。

認可的動力裝置

該組件僅可與以下認可的動力裝置組合使用：

• DUX60, DUX18, UX01G 充電式多功能動力機
• EX2650LH 多功能動力機

警告：切勿將本組件和未經認可的動力裝置組合使用。未經認可的組合可能會造成嚴重的傷害。

符號

組件及本說明手冊使用下列符號。請瞭解其定義。

	特別小心和注意!
	請仔細閱讀使用說明書。
	請佩戴保護頭盔、護目鏡和保護耳罩!
	穿著具有防滑底的結實靴。建議穿著鐵頭安全靴!
	旁人至少須距離 5 m (17 ft) 遠。
	毛刷或掃除刀筒會依箭頭方向旋轉。
	安裝毛刷或掃除刀筒時,請確認齒輪箱朝上。

用途

BR400MP

該組件用於打掃地板和走道，須與核可的動力裝置組合使用。切勿將該組件挪作他用，不正當使用該組件可能造成嚴重的人身傷害。本組件為商用器具。

SW400MP

本組件旨在清潔樹葉和泥土等潮溼物質，以及去除固定表面上的水分，須與核可的動力裝置組合使用。切勿將該組件挪作他用，不正當使用該組件可能造成嚴重的人身傷害。本組件為商用器具。

符合性聲明

僅用於歐洲國家

我們作為製造商：Makita Europe N.V.，公司地址：Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIUM。授予 Kazuhisa Makino 編寫技術檔案之權利，並在權責範圍內發表以下產品聲明；名稱：毛刷清掃器／地面掃除器。型式：BR400MP / SW400MP。 符合 2006/42/EC 所有相關規定並依據以下 Harmonised 標準製造：EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019+A15:2021, EN 60335-2-72:2012。 聲明地點和日期：Kortenberg, Belgium。1.8.2023 負責人：Makita Europe N.V. 董事 - Kazuhisa Makino。

安全警告

毛刷清掃器／地面掃除器安全警告

警告：使用前務必詳閱本組件隨附文件以及動力裝置使用說明書中的所有安全警告、說明、圖解及規格。若未遵循下列說明，則可能導致火災及／或對操作人員及／或旁人造成嚴重傷害。

妥善保存所有的警告和安全事項說明以備將來參考。

警告和注意事項中的術語「毛刷清掃器／地面掃除器」和「機器」是指該組件和動力裝置的組合。

警告和注意事項中的術語「馬達」是指動力裝置的引擎或電動馬達。

一般安全規則

1. 首次使用或無經驗的操作人員應請經銷商提供本機器所有操作的訓練。切勿讓兒童及具生理、感官或心理障礙的人，或缺乏使用經驗與知識者，以及不熟悉操作說明的人員使用本機器。應監護好兒童，確保他們不會將本機器當成玩具。
2. 本機器僅能交給確實有相關經驗的人員操作。務必遞交說明手冊。
3. 當操作本機器時，請保持警覺，關注進行中的操作並善用常識。請勿在疲勞、生病或受到毒品、酒精或藥物影響時操作本機器。在操作本機器期間分心，可能會導致嚴重人身傷害。
4. 切勿在惡劣天氣環境下（尤其是雷雨天）使用本機器。
5. 請遵守戶外動力機器專用國家與當地法規。
6. 切勿嘗試改裝機器。
7. 操作時要時刻謹記，如果對他人及其財產造成損失，操作人員或用戶必須為此負責。

工作場地安全

警告：務必使毛刷清掃器／地面掃除器遠離電氣線路和通信電纜。毛刷清掃器／地面掃除器接觸或靠近高壓線，會導致死亡或嚴重人身傷害。開始操作前，請檢查工作區域的電氣線路和帶電圍欄。

1. 務必在視線良好且光線充足的條件下，操作耕耘器。請勿在光線昏暗或模糊的情況下操作耕耘器。
2. 僅可在通風良好的戶外條件下，啟動和操作引擎。在狹小封閉或通風條件差的環境下操作，將會導致人體因缺氧和一氧化碳中毒而死亡。
3. 操作之前，請檢查作業區域是否有鐵絲柵欄、石塊或其他堅硬物體。可能會損壞毛刷或掃除刀筒。
4. 操作期間，切勿站在不穩固、打滑或陡坡地面上。在冬季，要注意冰雪並確保立足穩固。
5. 避免在籬笆、樹樁或樹根附近作業。可能會損壞毛刷或掃除刀筒。
6. 避免在建築物、汽車或其他物產附近作業。毛刷清掃器／地面掃除器擊出的石頭及碎屑，會對上述物件造成損傷。
7. 清潔合成地板可能產生靜電，會有觸電或發生意外的風險。

個人防護設備

1. 務必穿著厚長褲、結實靴、手套及長袖上衣。請勿穿戴寬鬆衣物、珠寶、短褲、涼鞋或是赤腳。將頭髮綁起，勿過肩。
2. 使用機器時務必配戴護目鏡，避免眼部遭受傷害。護目鏡必須符合所在地的法規，例如：美國地區的 ANSI Z87.1、歐洲地區的 EN 166 或澳洲／紐西蘭地區的 AS/NZS 1336。若於澳洲／紐西蘭地區，法定需配戴面罩保護臉部。

雇主有責任監督工具操作者和其他鄰近工作區域的人員穿戴合適的安全保護裝備。

1. 務必配戴耳朵保護裝備，例如耳罩。暴露於噪音下可能會導致聽力受損。
2. 務必穿上具有防滑底的結實靴。結實靴能保護雙腳免於受傷並讓您站穩。
3. 必要時請配戴防塵面罩。

補充燃油

1. 請先停止引擎再補充燃油。請遠離明火和火花。補充燃油時切勿抽菸。否則可能會造成火災和／或爆炸。
2. 在戶外補充燃油。在密閉空間中補充燃油可能會造成油汽爆炸。
3. 避免接觸燃油或引擎機油。請勿吸入油汽。若燃油或油溢出，請立即擦淨本機器和／或地面上的油漬。若衣物沾到燃油，請立即更衣並避免衣物著火。
4. 補充燃油後，請蓋緊油箱蓋並確保無漏油情形。先遠離油源和加油地點至少3 m (10 ft) 遠，再啟動引擎。
5. 務必以認證容器運送和存放燃油。務必讓孩童遠離存放的燃油。

啟動毛刷清掃器／地面掃除器

1. 組裝或調節本機器前，請關閉馬達並取下火星塞帽或電池組。
2. 處理毛刷或掃除刀筒前，請先戴上防護手套。
3. 啟動馬達前，請先將個人防護裝備穿戴妥當。
4. 啟動馬達前，請檢查是否有機器受損、螺絲／螺帽鬆脫或裝配錯誤等異常狀況。檢查所有控制桿和開關，確保其可操作自如。清潔並乾燥手柄。
5. 若發現機器有受損情形或必須配備的護罩、護板或其他安全保護裝置尚未完全組裝，切不可嘗試啟動馬達。否則可能會造成嚴重的人身傷害。
6. 啟動馬達前，請小心檢查毛刷或掃除刀筒並未接觸您的身體和其他物體。啟動馬達時，若毛刷或掃除刀筒接觸到異物，則可能造成嚴重意外。
7. 啟動馬達前，請檢查工作區域內已淨空人員及牲畜。
8. 依據操作者的體型，適當調整肩帶和手柄。
9. 毛刷或掃除刀筒若出現裂縫、彎折或受損等情形，請加以更換。受損的毛刷或掃除刀筒可能會在操作期間斷裂飛濺並造成嚴重傷害。
10. 僅可在通風良好的戶外啟動和操作本機器。在狹小封閉或通風條件差的環境下操作會導致人體因缺氧和一氧化碳中毒而死亡。

11. 啟動引擎時，先將機器放置於堅固的地面，然後保持良好的平衡和穩固的立足點。

12. 拉動引擎的啟動鈕時，用左手將動力裝置穩穩的壓在地面上。切勿踩踏動力裝置的傳動軸。

13. 若毛刷或掃除刀筒以怠速運轉，先將引擎熄火，再將怠速調低。否則意外接觸到轉動中的毛刷或掃除刀筒，可能會造成嚴重傷害。
14. 若發現任何問題，請立即停止馬達。
15. 請依照動力裝置的使用說明書啟動馬達。

運輸

1. 運輸期間請停止馬達。否則意外啟動可能會導致受傷。
2. 確保在車輛運輸期間將本機器放在安全位置，以免漏油。
3. 搬運本機器時，請將本機器從地面整個提起。拖曳本機器可能會造成油箱損壞及漏油情形，並釀成火災。
4. 搬運設備時，請以握穩軸身的方式水平搬運。身體遠離發熱的消音器。

操作

1. 操作期間，保持毛刷清掃器／地面掃除器的5公尺（17英尺）範圍內沒有旁人或動物。若有他人靠近，請立即停止馬達。
2. 出現緊急情況時，請立即關閉馬達。
3. 如果操作期間察覺到任何異常（例如：噪音、振動），請關閉馬達。尚未查出並解除故障原因之前，請勿使用耕耘器。
4. 當引擎僅怠速運行時，安裝肩帶。
5. 操作時，請使用肩帶。將機器牢固地置於右手側。

1. 無論您習慣使用左手還是右手，請都用左手握住前把手，右手握住後把手。五指握住把手。

2. 切勿嘗試單手操作本機器，失控會導致嚴重或致命傷害。為降低受傷的風險，手部和腳務必遠離毛刷或掃除刀筒。

3. 操作時，毛刷或掃除刀筒不可超過腰部高度。

4. 鬆開油門扳機或關閉馬達後，毛刷或掃除刀筒在短時間內仍會繼續轉動。切勿急於接觸毛刷或掃除刀筒。

5. 操作時手不要伸得太長。使用時請雙腳站穩，時刻保持平衡。注意樹株、樹根和壕溝等不明顯的障礙物，避免絆倒。

6. 反轉毛刷或掃除刀筒或向自身拉近機器時，務必格外謹慎。若動力裝置具有反轉功能，非必要狀況下請勿使用。反轉操作時，若毛刷或掃除刀筒接觸地面，毛刷清掃器／地面掃除器會對您產生推力。

7. 切勿嘗試以過快的速度用力推動機器，否則會造成機器過載。機器在正當負載下的工作效率最佳，受傷的風險也較低。

8. 毛刷或掃除刀筒受阻時，切勿提高馬達轉速。此舉不僅提高負載，也會造成馬達受損。

9. 若機器遭受重擊或跌落，請在繼續使用之前檢查其運作狀況。檢查燃料系統是否存在燃料洩露，控制和安全裝置是否存在故障。如果有任何損壞或疑問，請將其交由授權維修服務中心進行檢查和維修。

10. 不可觸摸齒輪箱。操作期間，齒輪箱會發燙。

11. 讓工具休息一段時間，避免因過度使用而失控。建議每小時休息 10 到 20 分鐘。

12. 即使是短時間的離開機器，也務必關閉引擎或取出電池組。無人看管而引擎仍在運轉的機器，可能會遭未獲授權人員使用並造成嚴重事故。

13. 按照動力裝置的使用說明書合理使用控制拉桿和開關。

14. 操作期間或操作結束後，請勿將發熱的機器放置於乾草或易燃物體上。

15. 若毛刷或掃除刀筒卡入異物，請先關閉馬達並取出火星塞帽或電池組，再清除阻礙物。

16. 手部和腳部務必遠離毛刷或掃除刀筒。碰觸到毛刷或掃除刀筒會造成嚴重傷害。處理毛刷或掃除刀筒時，請關閉馬達並取下火星塞帽或電池組。

17. 操作期間，請經常檢查毛刷或掃除刀筒是否有裂縫或受損的情形。
18. 要清除毛刷或掃除刀筒的碎屑或異物時，務必先關閉引擎或取出電池組。
19. 啟動及控制機器的方式，請參閱動力裝置的使用說明書。

振動

暴露在過多振動下，會傷害到操作人員的血管或神經系統，並使手指、手或手腕出現以下症狀：「發麻」（麻木）、刺痛、疼痛、刀刺痛、膚色或皮膚產生變化。若出現任何上述症狀，請立即就醫。

為降低「白指症」的風險，請在操作期間做好雙手保暖，並妥善保養機器和配件。

保養

1. 進行機器的任何保養、維修或清潔工作之前，請務必關閉馬達並取下火星塞帽或電池組。等待馬達冷卻。
2. 為降低火災風險，切勿在火源附近維修設備。
3. 處理毛刷或掃除刀筒時，務必配戴防護手套。
4. 務必清除設備上的灰塵及塵垢。切勿使用汽油、苯、稀釋劑、酒精或類似物品清潔工具。否則可能會導致塑料零件變色、變形或出現裂縫。
5. 每次使用完畢後，請緊固所有螺絲和螺母，化油器調節螺絲除外。
6. 毛刷或掃除刀筒如果受損，請加以更換。
7. 請勿嘗試進行本手冊或動力裝置使用說明書中未介紹的任何保養或維修，請將此類工作交由牧田授權的維修服務中心執行。
8. 請遵循本說明書指示進行組件的潤滑及更換。
9. 務必使用Makita（牧田）正廠備件和附件。使用第三方供應的零件或附件可能會導致設備破損、財產損失和／或嚴重傷害。
10. 定期將機器交由牧田授權的維修中心進行檢查和保養。

存放

1. 儲放機器之前，請進行徹底的清潔和保養。取下火星塞帽或電池組。引擎冷卻後，洩出燃油。
2. 將設備存放在兒童接觸不到的乾燥高處或加鎖位置。
3. 請勿將設備倚靠在牆壁等物體上。否則設備可能會突然跌落並造成傷害。

急救

1. 若發生意外，請確保作業區附近有急救箱可用。從急救箱中取用的任何物品應立即補充。
2. 請求幫助時，請提供以下資訊：

一 事故發生位置
— 發生什麼事故
一 受傷人數
一 受傷種類
— 您的姓名

妥善保存這些手冊。

警告：使用本產品可能會擊起含有化學物質的粉塵，這可能會導致呼吸困難或其他疾病。例如，這些化學物質可能含有殺蟲劑、肥料和除草劑。暴露於此類物質的危害程度取決於您做該類工作的頻度。為降低您暴露於此類化學物質的程度：請在通風良好的區域進行作業並使用經認可的安全裝置，如特別設計用於過濾細微顆粒的防塵面罩。

部件說明

毛刷清掃器

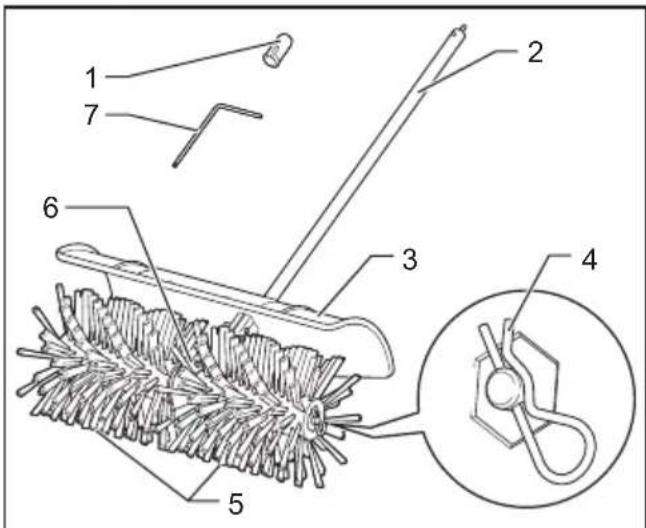

▶ 1. 蓋子 2. 外管 3. 安全保護裝置 4. 固定夾 5. 研光刷 6. 齒輪箱 7. 梅花扳手

地面掃除器

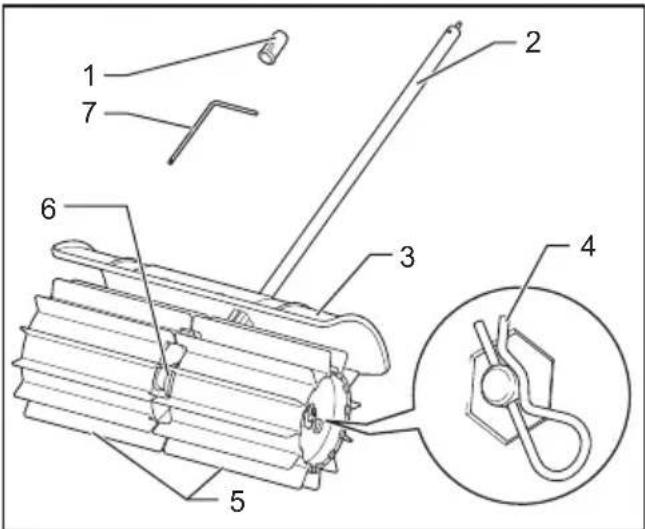

▶ 1. 蓋子 2. 外管 3. 安全保護裝置 4. 固定夾 5. 掃除刀筒 6. 齒輪箱 7. 梅花扳手

装配

警告：組裝和調整本設備前，請關閉馬達或引擎並取下火星塞帽或電池組。否則毛刷、刀筒或其他零件可能會作動並造成嚴重傷害。
警告：組裝或調整設備時，請始終將其放倒。組裝或調整設備時直立放置設備可能造成嚴重人身傷害。
警告：遵循「安全警告」一節以及動力裝置使用說明書中的警告和注意事項。

組裝裝置

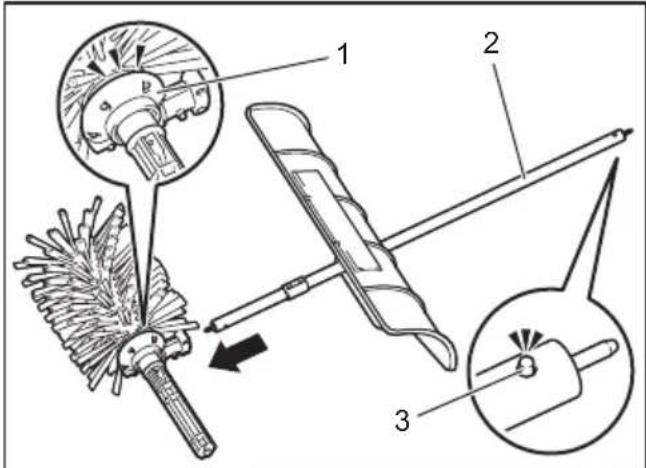

1. 取下毛刷單元或掃除刀筒單元左右側的毛刷或掃除刀筒固定夾，然後取下毛刷或掃除刀筒。

注意：蓋子請勿丟棄，於收納本組件時會用到。

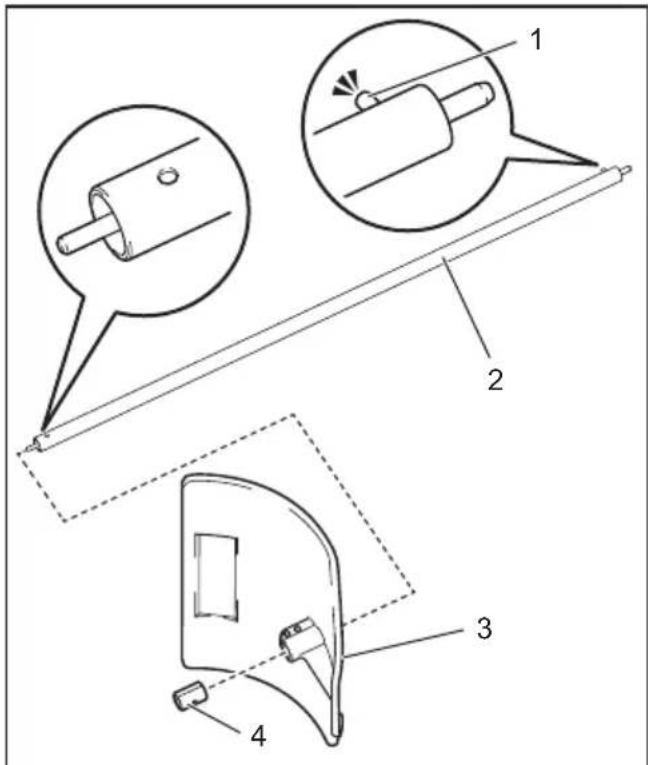

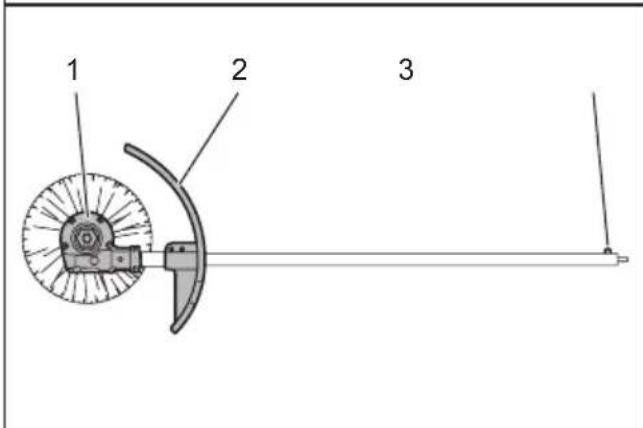

1. 在外管裝上安全保護裝置和套筒。

▶ 1. 插銷 2. 外管 3. 安全保護裝置 4. 套筒

注意：請務必將無插銷的外管末端插入安全保護裝置和套筒中。

1. 請確認齒輪箱和外管上的插銷朝上，然後將外管插入齒輪箱。

▶ 1. 齒輪箱 2. 外管 3. 插銷

注意：請確認齒輪箱和外管上的插銷朝上，然後依圖中所示方向裝上安全保護裝置。

1 2 3

▶ 1. 齒輪箱 2. 安全保護裝置 3. 插銷

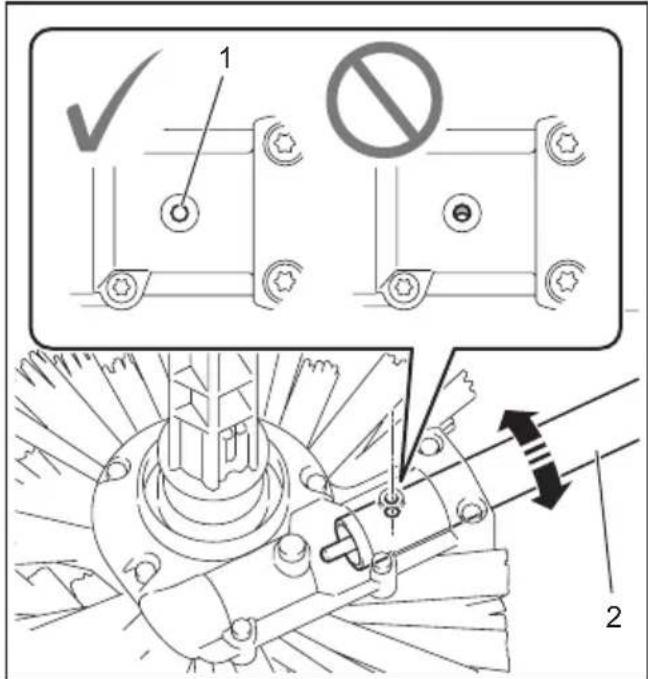

1. 旋轉外管，對齊外管上的螺絲孔和齒輪箱上的開孔。

▶ 1. 螺絲 2. 安全保護裝置 3. 套筒

1. 齒輪箱

注意：請確認齒輪箱和套筒、以及套筒和安全保護裝置之間緊密無空隙。

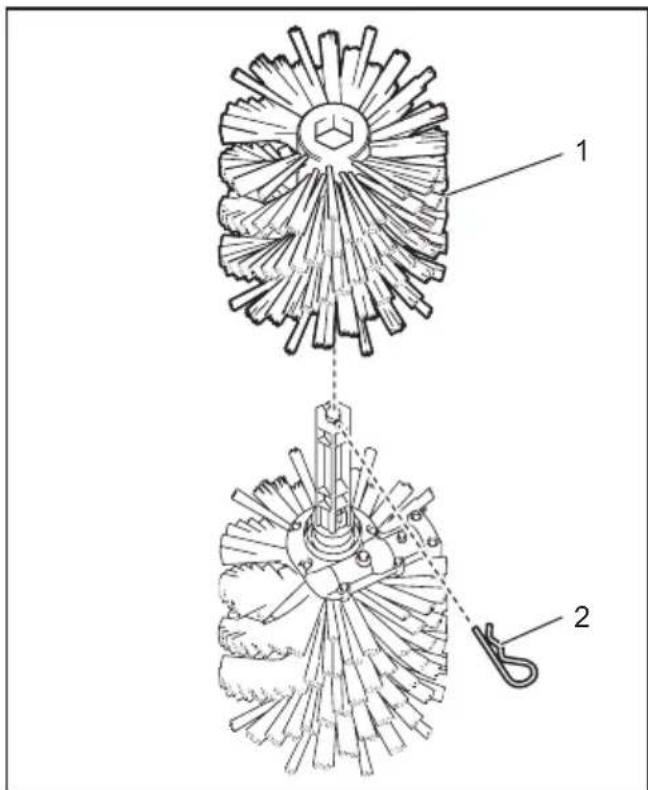

1. 將毛刷或掃除刀筒裝到毛刷單元或掃除刀筒單元，然後將固定夾裝到毛刷或掃除刀筒上。

注意：裝上毛刷時，請務必將 Makita 標誌朝外裝回。

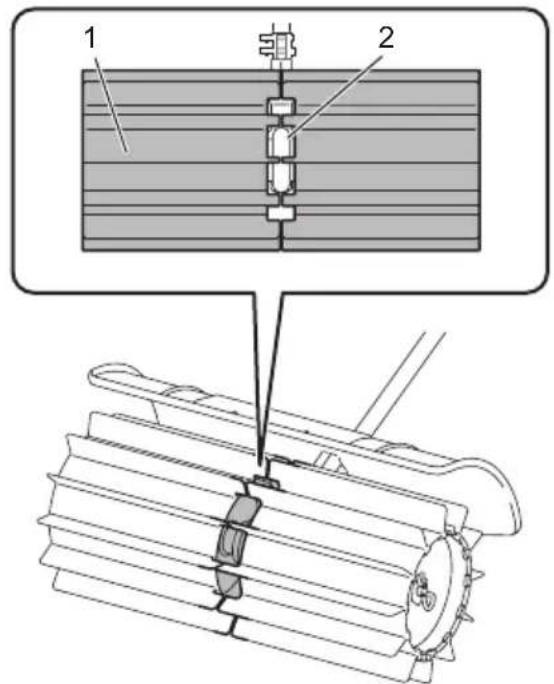

注意：裝上掃除刀筒時，請務必依圖中所示方向裝回，這樣掃除刀筒和齒輪箱就能相互啮合。

小心：安裝完成後，務必檢查組件外管已確實固定。安裝不當可能造成組件自動力裝置脫落並導致人員受傷。

將連接管安裝於動力裝置。

1. 將固定桿朝組件轉動。

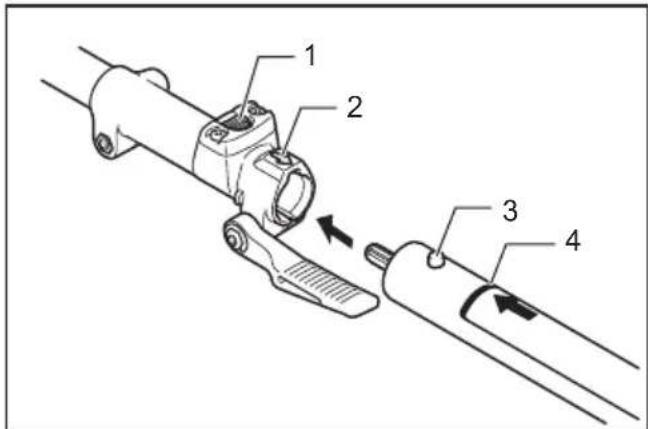

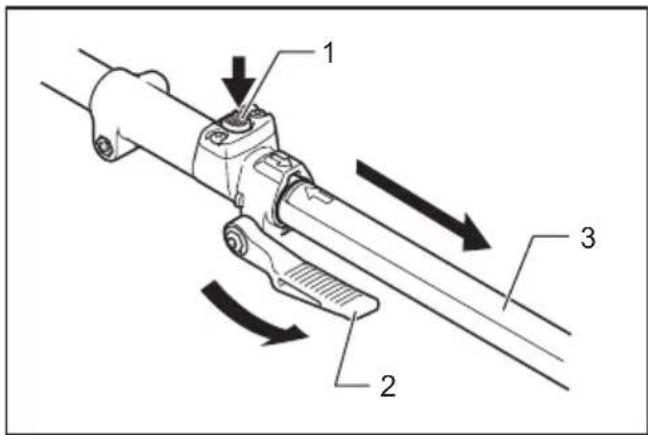

1. 將插銷對齊箭頭標誌。插入組件外管，直到釋放按鈕彈出。確認位置線位於箭頭標誌的尖端。

▶ 1. 釋放按鈕 2. 箭頭標誌 3. 銷 4. 位置線

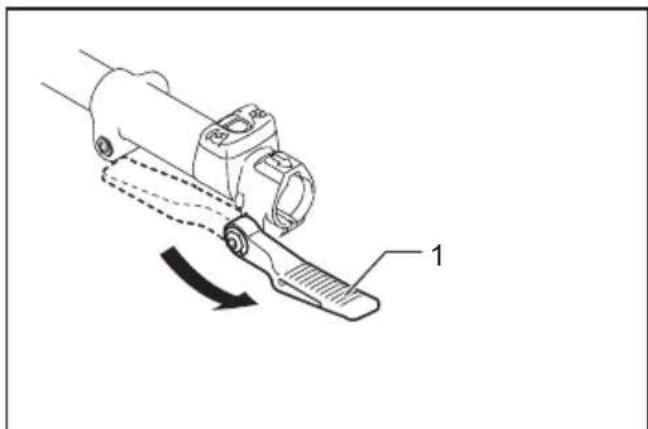

1. 將固定桿朝動力裝置轉動。

注意：請勿在未插入組件外管的情況下鎖緊固定桿。否則固定桿可能會過度鎖緊傳動軸的入口並造成損壞。

若要取下組件外管，請將固定桿朝組件轉動，並於壓下釋放按鈕的同時拉出外管。

▶ 1. 釋放按鈕 2. 固定桿 3. 連接管

操作

警告：遵循「安全警告」一節以及動力裝置使用說明書中的警告和注意事項。
警告：操作前，將把手位置及肩帶調整至最舒適的位置。
警告：請配戴防塵面罩並保持工作區域通風良好。有些材料含有毒化學物質。小心切勿吸入粉塵，並避免皮膚接觸。
小心：操作前，先清除工作區域內石頭、瓶罐及繩索等的堅硬及／或長形物體。這些物品可能會損壞毛刷或掃除刀筒，或是妨礙毛刷或掃除刀筒的運轉。

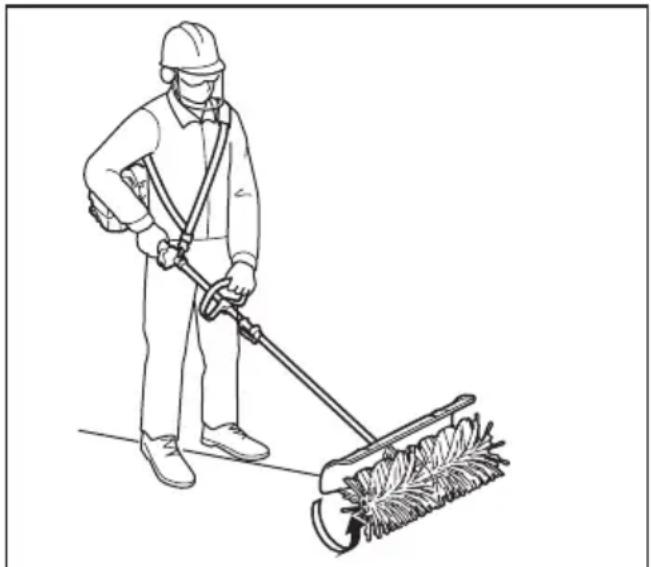

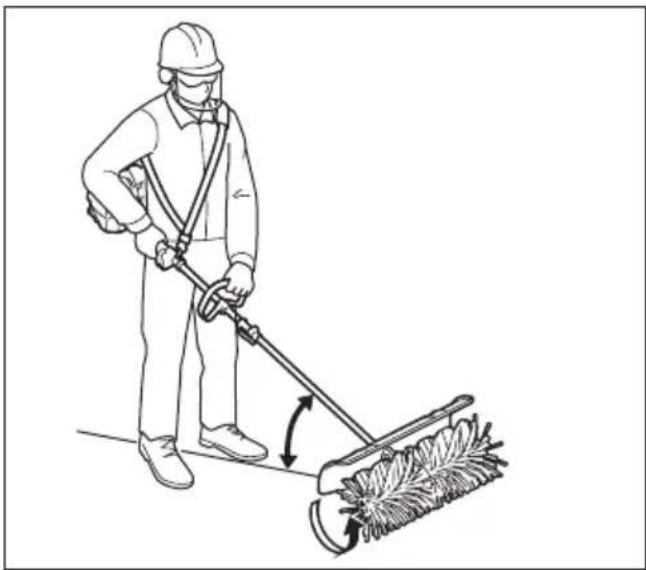

如果要清潔的表面較乾，請在上面噴點水減少灰塵。以小角度握住毛刷清掃器／地面掃除器，然後依行走速度推動毛刷清掃器／地面掃除器。

小心：角度越陡，越不易控制毛刷清掃器／地面掃除器，而且毛刷清掃器／地面掃除器所產生的推力也會越大。

保養

警告：檢查和保養本設備前，請先關閉馬達並取下火星塞帽或電池組。否則毛刷、掃除刀筒或其他零件可能會作動並造成嚴重傷害。
警告：檢查或保養本設備時，請一律將其放倒。組裝或調整設備時直立放置設備可能造成嚴重人身傷害。
警告：遵循「安全警告」一節以及動力裝置使用說明書中的警告和注意事項。

注意：切勿使用汽油、苯、稀釋劑、酒精或類似物品清潔工具。否則可能會導致工具變色、變形或出現裂縫。

為了保證產品的安全與可靠性，任何維修或其他維修保養工作需由Makita（牧田）授權的或工廠維修服務中心來進行。務必使用Makita（牧田）的更換部件。

清潔組件

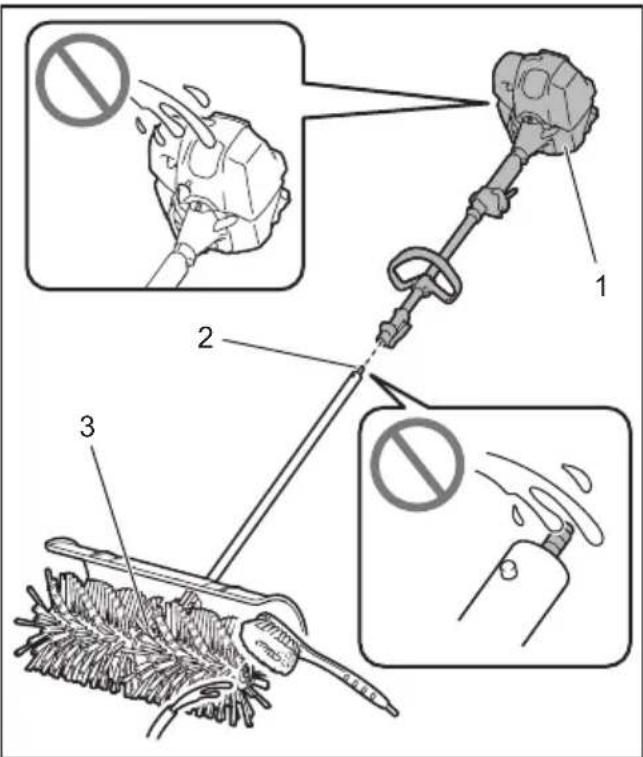

本組件可用水清洗。使用尼龍刷或類似物品洗淨汙物。

▶ 1. 動力装置 2. 外管末端 3. 齒輪箱

注意：切勿將水倒入動力裝置和外管末端。否則可能造成本組件運作異常。

為了方便清潔，可以從毛刷單元或掃除刀筒單元拆下毛刷或掃除刀筒。若要更換毛刷或掃除刀筒，請參閱本手冊的相關說明。

整機檢查

• 緊固鬆開的螺栓、螺母和螺絲。
• 請檢查零件、毛刷或掃除刀筒是否受損。如需更換，請聯繫Makita（牧田）授權的維修服務中心進行更換。

檢查毛刷、掃除刀筒及安全保護裝置

每日檢查並清潔毛刷、掃除刀筒及安全保護裝置。若發現磨損、彎曲及龜裂等情形，請予以更換。

更換毛刷或掃除刀筒

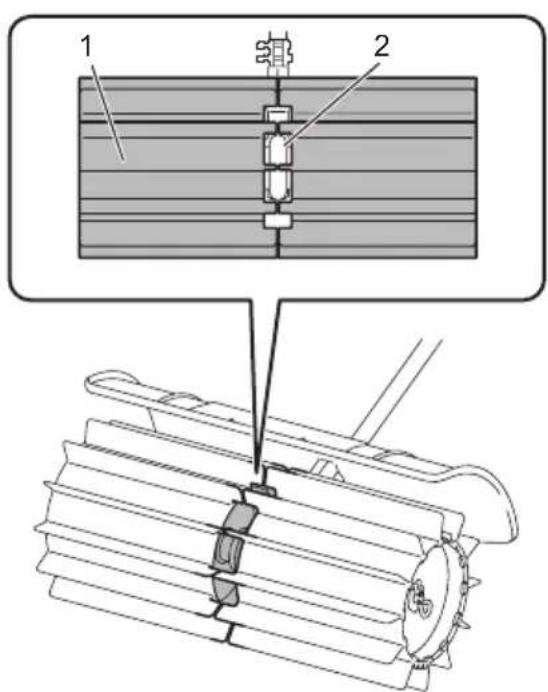

1. 取下毛刷或掃除刀筒上的固定夾，然後取下毛刷或掃除刀筒。

1. 將毛刷或掃除刀筒裝到毛刷單元或掃除刀筒單元，然後裝上固定夾。

注意：裝上毛刷時，請務必將 Makita 標誌朝外裝回。

注意：裝上掃除刀筒時，請務必依圖中所示方向裝回，這樣掃除刀筒和齒輪箱就能相互嚙合。

注意：按照頻度說明塗抹一定量的油脂。否則不充分的潤滑可能會損壞運動部件。

齒輪箱：

小心：請勿在齒輪箱灼熱時塗抹油脂。灼熱的齒輪箱會造成燙傷。

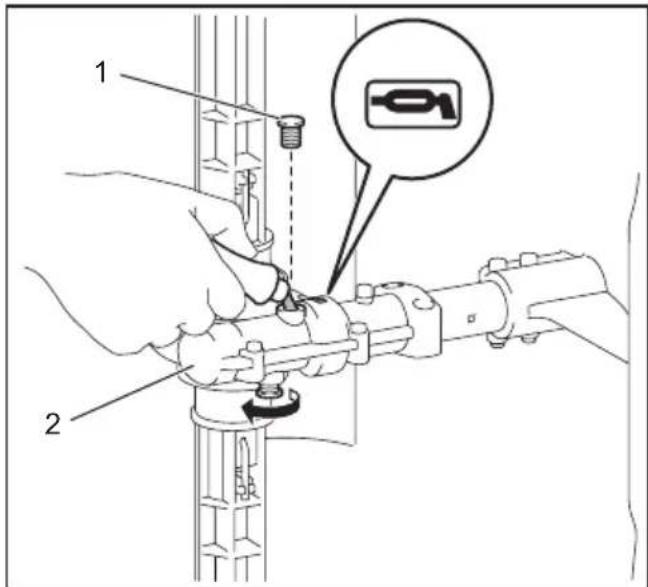

透過加油口均勻添加約 30 ml 的潤滑脂（Makita 潤滑脂 SG No.0），每操作 25 小時添加一次。 利用隨附的梅花扳手取下齒輪箱上靠近潤滑標記的螺栓。鬆開另一側的螺栓，以利添加潤滑脂時可排出齒輪箱內的空氣。 添加潤滑脂完成後，務必鎖緊螺栓。

每操作 25 小時塗抹潤滑脂（Makita 潤滑脂 SG No.0）。

注：Makita 原廠潤滑脂可向 Makita 當地經銷商購買。

存放

警告：遵循「安全警告」一節以及動力裝置使用說明書中的警告和注意事項。

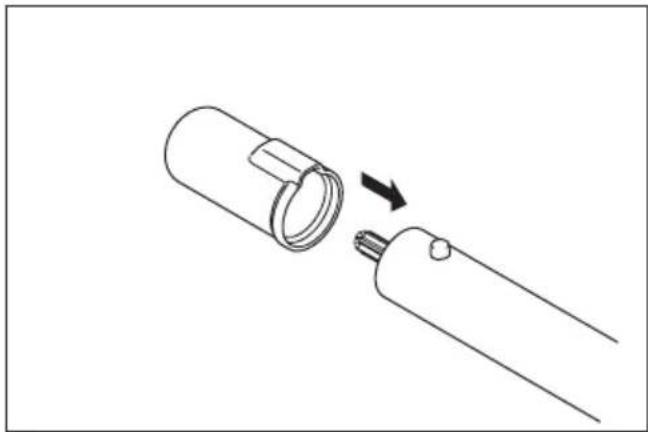

儲放由動力裝置分離的組件時，請蓋上軸末端的封蓋。

操作時數 操作前 日常維護			(10小時)	25小時
整體裝置 目測檢查是否有部件受損		√	-	-
所有起固定作用的螺絲和螺帽	旋緊	√	-	-
毛刷、掃除刀筒及安全保護裝置	清潔及目測檢查是否有受損零件	-	√	-
齒輪箱 添加潤滑脂	--			√
驅動軸 添加潤滑脂	--			√
動力裝置 請參閱動力裝置的使用說明書

故障排除

請廠商維修前，請先自行執行檢查。若發現到手冊中未說明的問題，請勿嘗試拆開機器。務必至牧田授權維修中心，使用牧田替換零件進行維修。

異常狀態 可能原因(故障) 糾正措施
馬達或引擎未啟動。-請參閱動力裝置的使用說明書		。
馬達或引擎很快停止。-請參閱動力裝置的使用說明書。
馬達或引擎速度未變快。	-請參閱動力裝置的使用說明書。
毛刷或掃除刀筒未旋轉。→立即停止馬達或引擎。	動力裝置和本組件的外管未正確連接。	以正確方式連接外管。
	毛刷或掃除刀筒遭異物卡住。	清除異物。
	驅動系統異常 請聯絡授權	服務中心進行維修。
動力裝置異常振動。→立即停止馬達或引擎。	毛刷或掃除刀筒彎折或受損。	更換毛刷或掃除刀筒。
	毛刷或掃除刀筒安裝不牢固。	牢固地裝上毛刷或掃除刀筒的固定夾。
	毛刷或掃除刀筒安裝異常。	依正確方式安裝毛刷或掃除刀筒。
	驅動系統異常 請聯絡授權	服務中心進行維修。
即使已放開開關扳機/拉桿,毛刷或掃除刀筒仍繼續轉動。→立即停止馬達或引擎。	動力裝置未正常運作。 若	動力裝置採用引擎驅動,請調整怠速。請聯絡授權服務中心進行維修。
