EN424MP - 多功能工具 MAKITA - 免费用户手册

品牌	Makita
型号	EN424MP
产品类型	割草头（多功能工具配件）
切割宽度	330 mm
尺寸（长 x 宽 x 高）	820 mm x 350 mm x 191 mm
净重	2.3 kg
电源	电池（通过兼容的动力单元）
兼容的动力单元	DUX60, DUX18, UX01G
预期用途	切割地面上的草和杂草
刀片类型	剪刀刀片（上部和下部）
切割角度调节	是，通过轮子位置调节
保证声功率级	符合2000/14/EC指令
所需防护装备	安全帽、护目镜、防噪音耳罩、手套、坚固靴子
安全距离	距旁观者和动物15米
刀片维护	使用前和清洁后使用低粘度油
电机轴润滑	每30小时使用Makita 2号润滑脂或等效润滑脂
润滑脂润滑（刀片）	每50小时，每个孔约1.5克
存放	放置刀片盖，干燥处，儿童接触不到
可用备件	剪刀刀片组，Makita电池和充电器
可维修性	授权的Makita售后服务中心

常见问题 - EN424MP MAKITA

哪些动力单元与EN424MP兼容？

该配件经批准用于Makita无线多功能动力单元DUX60、DUX18和UX01G。切勿与非批准单元一起使用。

如何调节切割角度？

松开轮子上的螺栓，将轮子移动到所需位置，然后牢固拧紧螺栓。确保管子上的板与轮子啮合。

剪刀刀片需要哪些定期维护？

使用前和每小时使用低粘度油（机油或喷雾润滑剂）。使用后，用钢丝刷清洁刀片，擦干并再次上油。

如何更换剪刀刀片？

始终佩戴手套并固定刀片盖。拆下4个螺栓，取下盖子，然后取下刀片。按正确方向转动曲柄，安装新刀片并对齐孔，放回盖子并以4.0-6.0 N·m的扭矩拧紧螺栓。

如果剪刀刀片不移动怎么办？

立即停止机器。可能有异物卡在刀片之间。关闭工具，取出电池，然后用钳子取出异物。如果机构有故障，请联系授权的服务中心。

需要保持的安全距离是多少？

让旁观者和动物远离工具至少15米。如果有人靠近，停止工具。

EN424MP可以用来切割粗树枝吗？

不，该配件仅设计用于切割地面上的草和杂草。不要试图切割枯树、粗树枝或硬物，否则可能损坏工具。

如何存放不使用的配件？

将刀片盖固定在刀片上以保护。如果单独存放配件与动力单元，请将盖子放在管子端部。存放在干燥处，远离儿童。

哪些防护装备是强制性的？

始终佩戴安全帽、护目镜、防噪音耳罩、防护手套和防滑底坚固靴子。

在哪里可以维修EN424MP？

所有维修、保养和调整必须由授权的Makita售后服务中心使用Makita备件进行。请勿自行拆卸工具。

用户手册 EN424MP MAKITA

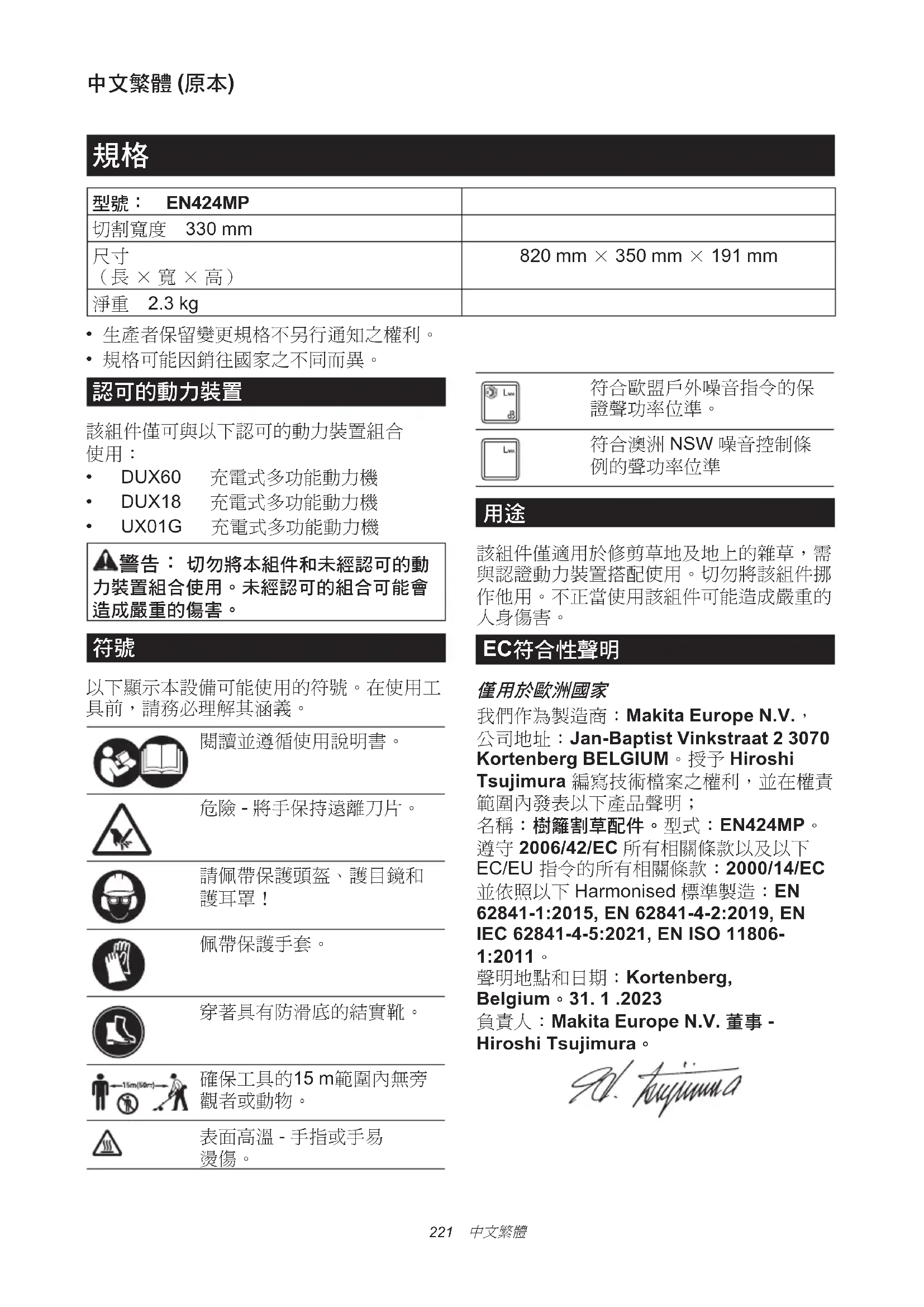

型號: EN424MP
切割寬度 330 mm
尺寸(長×寬×高)	820 mm × 350 mm × 191 mm
淨重 2.3 kg

- 生產者保留變更規格不另行通知之權利。

- 規格可能因銷往國家之不同而異。

認可的動力裝置

該組件僅可與以下認可的動力裝置組合使用：

- DUX60 充電式多功能動力機

• DUX18 充電式多功能動力機

- UX01G 充電式多功能動力機

警告：切勿將本組件和未經認可的動力裝置組合使用。未經認可的組合可能會造成嚴重的傷害。

符號

以下顯示本設備可能使用的符號。在使用工具前，請務必理解其涵義。

	閱讀並遵循使用說明書。
	危險-將手保持遠離刀片。
	請佩帶保護頭盔、護目鏡和護耳罩!
	佩帶保護手套。
	穿著具有防滑底的結實靴。
	確保工具的15m範圍內無旁觀者或動物。
	表面高溫-手指或手易燙傷。

符合歐盟戶外噪音指令的保證聲功率位準。

符合澳洲 NSW 噪音控制條例的聲功率位準

用途

該組件僅適用於修剪草地及地上的雜草，需與認證動力裝置搭配使用。切勿將該組件挪作他用。不正當使用該組件可能造成嚴重的人身傷害。

EC符合性聲明

僅用於歐洲國家

我們作為製造商：Makita Europe N.V.， 公司地址：Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIUM。授予 Hiroshi Tsujimura 編寫技術檔案之權利，並在權責 範圍內發表以下產品聲明；

名稱：樹籬割草配件。型式：EN424MP。遵守 2006/42/EC 所有相關條款以及以下 EC/EU 指令的所有相關條款：2000/14/EC 並依照以下 Harmonised 標準製造：EN 62841-1:2015, EN 62841-4-2:2019, EN IEC 62841-4-5:2021, EN ISO 11806-1:2011。

聲明地點和日期：Kortenberg, Belgium。31.1.2023

負責人：Makita Europe N.V. 董事 - Hiroshi Tsujimura。

9d. hyuunna

安全警告

充電式草皮修剪機安全警告

1. 請勿在惡劣天氣條件下（尤其是雷雨天）使用草皮修剪機。這可以降低被雷擊的風險。
2. 使所有電源線及纜線遠離切割區域。電源線或纜線可能隱藏起來且可能會被刀片意外割斷。
3. 請配戴護耳罩。適當的防護設備可降低聽力損傷風險。
4. 由於刀片可能會接觸到隱藏的電線，請僅握持草皮修剪機的絕緣握持表面。刀片接觸到「帶電」導線時，可能會使草皮修剪機上曝露的金屬部分「帶電」並使操作人員觸電。
5. 身體所有部位請遠離刀片。請勿在刀片移動時，移除已切除的材料或握持待切除的材料。開關關閉後，刀片還會繼續轉動。在操作本草皮修剪機期間分心可能會導致嚴重人身傷害。
6. 清理卡住的材料或維修草皮修剪機時，請確認電源開關已關閉且電池組已取下或中斷連接。清理卡住材料或進行維修時，若意外啟動草皮修剪機，可能會導致嚴重人身傷害。
7. 在刀片停止的情況下，以手柄搬運草皮修剪機並小心勿操作電源開關。正確搬運草皮修剪機可降低不慎啟動以及導致刀片造成人員受傷的風險。
8. 搬運或存放草皮修剪機時，請務必使用刀片保護罩。正確處理草皮修剪機可降低刀片造成人員受傷的風險。

其他安全指示

一般操作說明

1. 為確保正確操作，使用者必須閱讀本操作說明，使自己熟悉本設備的操作方式。使用者若未充分掌握相關知識，將因操作不當而對自身及他人造成危險。
2. 切勿讓兒童或體力、感覺或心智不健全或缺乏經驗和知識或不熟悉本操作說明的人員使用本機器。當地法規可能會限制操作人員的年齡。
3. 使用本設備時務必特別小心和注意。

4. 如果您的身體狀況不佳，請勿操作本設備。執行各項工作時，請冷靜和小心。請運用常識，並時刻謹記：如果使他人或其財產遭受意外或危險，操作人員或使用者要為此負責。

5. 切勿在附近有人（特別是兒童）或寵物的情況下操作本機器。

6. 本設備出現任何問題或異常狀況時，請立即關閉電機。
7. 當您休息時，或當本設備無人照看時，請關閉並拆下電池組，並將其放在安全位置，以免對他人造成危險，或使本設備受損。
8. 切勿在惡劣天氣環境下（尤其是雷電天氣）使用本機器。

安全裝置

1. 操作本機器時，應全程佩戴護目鏡並穿著厚實的鞋子。
2. 操作本機器期間，務必穿著厚實的鞋子和長褲。

啟動本設備

1. 確保附近無兒童或其他人員，並注意工作區域附近的動物。否則應停止使用本設備。
2. 操作期間，請確保工具的 15 m 範圍內無任何旁觀者或動物。若有他人靠近，請立即停止工具。
3. 使用前，請務必檢查本設備能否安全操作。檢查切割工具和保護罩是否穩固，並檢查開關扳機／桿能否操作自如及正確作動。檢查把手是否清潔和乾燥，並測試開關功能。
4. 在繼續使用本設備前，檢查是否有部件受損。當保護罩或其他部件受損時，應仔細加以檢查，確認其能否正常運作並執行預定功能。檢查運動部件是否對正及是否卡滯、零件是否破損、安裝是否正確，及其他可能影響機器運轉的情況。當保護罩或其他部件受損時，除非本手冊另有指示，否則應交由授權維修服務中心妥善修復或更換。
5. 只有在手腳均遠離切割工具時才能啟動電機。
6. 開始作業前，請確定切割工具並未接觸任何物品。
7. 使用本工具時，請緊握本工具。
8. 避免意外起動。裝有電池組且手指置於開關上時，請勿搬運工具。安裝電池組時，請確認開關已關閉。
9. 操作之前，請檢查作業區域是否有鐵絲柵欄、石塊或其他堅硬物體。此類物體會損傷刀片。
10. 在操作本工具之前請檢查籬笆與樹叢中是否有任何異物，如鐵絲柵欄或隱藏電線。

操作方法

1. 只有在光線充足且可見度佳的情況下才能使用本設備。冬季時，應留意濕滑區域和冰、雪（可能滑倒）。在坡地上務必站穩，且務必只能走動，切勿奔跑。
2. 請小心，勿使切割工具傷及手腳。
3. 操作本設備時，切勿站在梯子上。
4. 切勿為了以本設備執行切割作業而攀爬樹木。
5. 切勿在不穩固的表面上工作。
6. 如果在工作範圍內發現砂石和釘子等異物，請加以去除。外來顆粒可能使切割工具受損，且可能因彈飛而造成危險。
7. 萬一切割工具碰觸到石頭或其他硬物，請立即關閉電機並檢查切割工具。
8. 請定期且頻繁地檢查切割工具是否受損（可透過輕拍時所發出的聲響偵測有無細小裂紋）。
9. 切割工具必須在開始切割前便已全速運轉。
10. 切割工具必須配備適當的保護罩。保護罩受損或保護罩未裝妥時，切勿操作本設備！
11. 操作時，務必使用本設備所附帶的全套防護裝備和保護罩。
12. 遇下列情況，務必從本設備上拆下電池組：

一 本設備無人照看時；
一 清除堵塞物前；
一 檢查、清潔或保養本設備前；
一擊打到異物後；
— 本設備出現異常震動時。

1. 務必保持通風口不受碎片阻擋。
2. 電機關閉後，切割裝置還會繼續運轉。
3. 若鋸片運轉時因鋸片之間卡住異物而停止移動，請關閉工具電源並取出電池組，然後再使用如夾鉗等工具取出異物。用手取出異物可能會受傷，因為鋸片會伴隨取出異物的動作而移動。
4. 安裝或拆卸刀片保護罩時，小心不要傷到手。

切割工具

只能使用當前作業所應使用的切割工具。

保養注意事項

1. 開始工作前，必須檢查本設備的狀況，尤其是切割工具和防護裝置的狀況。

2. 在執行保養作業、更換切割工具或清潔本設備或切割工具前，請關閉電機並拆下電池組。

3. 不使用時，請在工具上安裝刀片保護罩，並將工具存放在兒童接觸不到的室內乾燥高處或加鎖位置。

妥善保存這些手冊。

警告：請勿為圖方便或因對產品足夠熟悉（因重複的使用）而不嚴格遵循產品的安全規則。使用不當或不遵循本說明書中的安全規則會導致嚴重的人身傷害。

部件說明

▶ 圖片1：1. 刀片保護罩 2. 蓋子 3. 刀片 4. 輪

装配

警告：組裝或調整設備前，請關閉馬達並取下電池組。否則，機器可能會意外啟動並導致受傷。
警告：組裝或調整設備時，請始終將其放倒。組裝或調整設備時直立放置設備可能造成嚴重人身傷害。
警告：遵循「安全警告」一節以及動力裝置使用說明書中的警告和注意事項。

組裝組件

1. 在板件侧取下外管末端的蓋子。
   ▶ 圖片2: 1. 蓋子 2. 板件

2. 使用六角扳手鬆開輪的螺栓。
   ▶ 圖片3: 1. 六角扳手

3. 將外管上的板件對齊輪中的槽溝，然後將輪安裝到外管，如圖所示。鎖緊螺栓緊固輪。

▶ 圖片4: 1. 外管 2. 輪 3. 板件 4. 螺栓

注意：安裝輪時務必確保板件與輪保持接合。

1. 拆下組件的蓋子。
   ▶ 圖片5: 1. 蓋子
2. 將外管裝到組件，讓外管上的開孔對準組件上的開孔。先鎖緊短螺栓，再鎖緊長螺栓固定外管。
   ▶ 圖片6：1. 外管2. 螺栓（短）3. 螺栓（長）

注：鎖緊螺栓時，請施加 4.0 - 6.0 N·m 的鎖緊扭力。

安裝連接管

小心：安裝完成後，務必檢查組件外管已確實固定。安裝不當可能造成組件自動力裝置脫落並導致人員受傷。

將連接管安裝於動力裝置。

1. 取下外管末端的蓋子。
   ▶ 圖片7: 1. 外管 2. 蓋子

注意：蓋子請勿丟棄，於收納本組件時會用到。

1. 將固定桿朝組件轉動。

▶ 圖片8: 1. 固定桿

1. 將插銷對齊動力裝置上的箭頭標誌。插入外管，直到釋放按鈕彈出。

確認位置線位於動力裝置上的箭頭標誌尖端，且動力裝置上的箭頭標誌及外管上的箭頭標誌彼此相對。

▶ 圖片9: 1. 釋放按鈕 2. 動力裝置上的箭頭標誌 3. 銷 4. 位置線 5. 外管上的箭頭標誌

1. 將固定桿朝動力裝置轉動。

▶ 圖片10: 1. 固定桿

確認固定桿表面與連接管平行。

注意：請勿在未插入組件外管的情況下鎖緊固定桿。否則固定桿可能會過度鎖緊傳動軸的入口並造成損壞。

若要取下組件外管，請將固定桿朝組件轉動，並於壓下釋放按鈕的同時拉出外管。

▶ 圖片11：1. 釋放按鈕 2. 固定桿 3. 連接管

拆下或安裝刀片保護罩

拉開刀片保護罩的卡榫，然後打開刀片保護罩。

▶ 圖片12: 1. 卡榫

將刀片保護罩裝在刀片上時，確定刀片保護罩有關閉且兩個卡榫都牢固地固定。

安装或拆卸刀片

小心：更換刀片時，請務必配戴手套，以免雙手直接觸碰到刀片。
小心：在拆下或安裝刀片前，請裝上刀片保護罩。

注意：更換刀片時，請勿拭去曲柄上的潤滑脂。

1. 將刀片置於刀片保護罩上。
   ▶ 圖片13: 1. 刀片保護罩
2. 轉動軸，確認上刀片及下刀片呈交錯配置。
   ▶ 圖片14: 1. 機軸
3. 關閉刀片保護罩，然後將組件倒置。

4. 使用六角扳手拆下 4 支螺栓，然後拆下外蓋。
   ▶ 圖片15: 1. 螺栓 2. 外蓋

5. 拆下刀片。

▶ 圖片16

1. 使用開槽螺絲起子轉動曲柄，使曲柄位於圖中所示的方向。

▶ 圖片17: 1. 曲柄

1. 將刀片保護罩從刀片拆下，然後將新的刀片置於刀片保護罩上。

2. 對齊上刀片和下刀片的開孔，如圖所示。

▶ 圖片18: 1. 開孔

1. 關閉刀片保護罩，然後將在步驟4拆下的螺栓插入刀片保護罩的開孔暫時固定刀片。

▶ 圖片19: 1. 螺栓

1. 在曲柄周圍塗抹少量的潤滑脂。

2. 將刀片安裝至組件。

▶ 圖片20

1. 安裝外蓋，然後鎖緊 3 支螺栓。將在步驟 9 插入刀片保護罩的螺栓取下，然後鎖緊螺栓。

▶ 圖片21: 1. 螺栓 2. 外蓋

注意：如果刀片無法正常運作，則刀片並未與曲柄正確接合。拆下刀片，然後重新安裝。

注意：若如曲柄等非刀片的零件已磨損，請洽詢 Makita 授權服務中心要求更換或維修零件。

功能描述

小心：調節或檢查工具功能之前，請務必關閉工具電源開關並取下電池組。

調整切割角度

小心：在調整切割角度之前，請務必關閉工具電源。

變更輪的位置即可調整組件的角度。鬆開輪上的螺栓，將輪移到所需的位置，然後鎖緊螺栓緊固輪。

▶ 圖片22: 1. 輪

注意：確定外管上的板件與輪保持接合。

操作

警告：遵循「安全警告」一節以及動力裝置使用說明書中的警告和注意事項。

操作工具

警告：使雙手遠離刀片。

警告：任何時候都務必特別小心地控制工具。切勿使工具偏向自身或工作區域中的任何人員。工具失控會對鄰近和操作人員造成嚴重的傷害。

警告：開始修剪前，請清除修剪區域內的樹枝和石塊。

▶ 圖片23

小心：盡量避免在非常熱的天氣下操作本工具。操作本工具時，請注意您的身體狀況。

小心：進行修剪時，請小心不要意外接觸到金屬籬笆或其他堅硬物體。刀片可能斷裂，使人員受傷。

小心：使用工具時過度前傾伸展身體（尤其是站在梯子上時）極度危險。請勿站在任何會晃動或不穩固的地方工作。

注意：請勿砍倒枯樹或類似的硬物。這樣做可能使本工具受損。

注意：請勿以會導致電機停止或以極低速轉動的方式使用本工具。

注意：請勿試圖切割粗樹枝。

注意：操作時，勿使刀片接觸地面。刀片將會變鈍，導致性能變差。

注意：請勿修剪濕草或小樹的樹葉。

握住動力裝置的前手柄和後把手，以雙手握住工具。

▶ 圖片24: 1. 前手柄 2. 後把手

當輪接觸地面時，一方面按下保護鎖定桿，一方面扣動開關扳機，然後將工具向前移動。

▶ 圖片25

修剪綠石、圍籬或樹木周圍的區域時，請沿著上述物件移動本工具。請小心勿使刀片碰觸上述物件。

保養

警告：在檢查或保養設備前，請關閉馬達並取下電池組。否則，機器有可能意外啟動並導致重傷。

警告：檢查或保養本設備時，請一律將其放倒。組裝或調整設備時直立放置設備可能造成嚴重人身傷害。

警告：遵循「安全警告」一節以及動力裝置使用說明書中的警告和注意事項。

小心：進行檢查和保養時，請配戴手套。

注意：切勿使用汽油、苯、稀釋劑、酒精或類似物品清潔工具。否則可能會導致工具變色、變形或出現裂縫。

為了保證產品的安全與可靠性，任何維修或其他維修保養工作需由Makita（牧田）授權的或工廠維修服務中心來進行。務必使用Makita（牧田）的更換部件。

清潔本工具

清潔本工具時，請以乾布或泡過肥皂水並擰乾的布拭去灰塵。

注意：切勿使用汽油、苯、稀釋劑、酒精或類似物品清潔工具。否則可能會導致工具變色、變形或出現裂縫。

刀片保養

操作前或操作時每隔一小時，請在刀片上塗抹低黏滯性的油脂（機油或噴霧型潤滑油）。

▶ 圖片26

操作後，以鋼絲刷去除刀片兩面的灰塵，並以布將灰塵拭去，然後為刀片塗上低黏性油（機油或噴霧式潤滑油）。

▶ 圖片27

注意：請勿在水中清洗刀片，這樣做可能會使本工具生鏽或損壞。

注意：灰塵和腐蝕將會造成刀片的過度摩擦，從而縮短每次電池充電後的操作時間。

存放

將刀片保護罩裝在刀片上，以免刀片外露。請將本工具存放在兒童接觸不到的地方。請勿將本工具存放在潮濕有雨的地方。

存放由動力裝置分離之組件時，請蓋上外管末端的封蓋。

▶ 圖片28

潤滑移動部件

注意：按照頻度說明塗抹一定量的油脂。否則不充分的潤滑可能會損壞運動部件。

驅動軸：

每操作 30 小時塗抹潤滑脂（Makita 潤滑脂 N No.2 或同級品）。

▶ 圖片29

注：Makita 原廠潤滑脂可向 Makita 當地經銷商購買。

潤滑油潤滑

潤滑間隔：每操作 50 小時

1. 拆下組件的刀片。
2. 在刀片開孔的內側周圍塗抹潤滑脂（參考值：大約 1.5 g）。

▶ 圖片30: 1. 開孔

1. 將刀片安裝至組件。

磨削刀片

注意：若刀片因磨削而大幅變形，請將刀片更換為新品。

1. 將電池組安裝至工具。
2. 開啟並啟動工具，確認上刀片及下刀片呈交錯配置。
3. 關閉工具並從工具取下電池組。
4. 將銼刀的角度設為 45^ ，然後用銼刀從 3 個方向磨削上刀片。
   ▶ 圖片32: (1) 錉刀 (2) 45°

▶ 圖片31

小心：磨削刀片前，請務必關閉工具電源開關並取下電池組。

1. 將工具倒置，然後用磨石磨平刀片的毛刺。

▶ 圖片33: 1. 磨石

1. 將銼刀的角度設為 45^ ，然後用銼刀從 3 個方向磨削下刀片。

2. 將工具恢復正常位置，然後用磨石磨平刀片的毛刺。

故障排除

請求維修之前先自行檢查。如果您發現本手冊中未作說明的問題，請勿拆解工具。應詢問Makita（牧田）授權的維修服務中心。務必使用Makita（牧田）的更換部件進行維修。

異常狀態 可能原因(故障) 糾正措施
馬達未啟動。-請參閱動力裝置的使用說明書。
馬達很快停止。-請參閱動力裝置的使用說明書。
馬達速度未變快。-請參閱動力裝置的使用說明書。
刀片無法移動:⇒立即停止機器!	異物卡在刀片間。關閉工具並取下電池組,再使用鉗子等工具取出異物。
	驅動系統無法正常工作。請當地授權的維修服務中心進行維修。
異常振動:⇒立即停止機器!	刀片破損、彎曲或磨損。更換刀片。
	驅動系統無法正常工作。請當地授權的維修服務中心進行維修。
刀片及馬達無法停止:⇒立即卸下電池組!	電氣故障。拆下電池組並請當地授權的維修服務中心進行維修。

選購附件

小心：這些配件或組件為本說明書所列的 Makita（牧田）機器專用。如使用其他廠牌的配件或組件，可能會發生人員受傷的危險。僅可將選購配件或組件用於其規定目的。

如您需要瞭解更多關於這些選購附件的信息，請諮詢當地的Makita（牧田）維修服務中心。

• 刀片總成
• Makita（牧田）原装電池和充電器

注：本列表中的部分部件，可能為產品包裝內隨附的標準配件。內容可能因國家而異。
