EM407MP - 多功能工具 MAKITA - 免费用户手册

产品类型	多功能工具（旋转剪刀）
品牌	牧田
型号	EM407MP
尺寸（长 × 宽 × 高）	965毫米 × 245毫米 × 155毫米
净重（不含刀片护罩）	2.7千克
切割直径	230毫米
齿轮比（上刀片）	1:26
齿轮比（下刀片）	1:12
经批准的电机单元	EX2650LH, DUX60, DUX18, UX01G
电源	通过兼容的电机单元（热力或无线）
主要功能	割草、杂草、灌木和丛林
安全	佩戴个人防护装备（头盔、护目镜、手套、靴子）；安全距离15米；防反弹系统
维护与清洁	使用后清洁；每50小时润滑齿轮箱，每30小时润滑电机轴；每8小时重新磨削刀片
备件与可修复性	牧田备件；由授权服务中心维修
保修	根据牧田保修条款
标准	EN ISO 11806-1:2022, EN 62841-1:2015+A11:2022

常见问题 - EM407MP MAKITA

哪些电机与EM407MP附件兼容？

EM407MP附件获准与以下电机单元一起使用：EX2650LH（多功能电机）、DUX60和DUX18（无线电机）、UX01G（无线电机）。切勿将附件与未经批准的单元一起使用。

如何安装工具护罩？

护罩通过随附的螺栓固定在夹紧装置上。定期拧紧螺栓，以保持夹紧装置与护罩之间的恒定间隙。切勿在没有护罩的情况下使用附件。

如何将附件管固定在电机单元上？

将电机单元的杠杆转向附件侧，取下盖子，将销钉对准箭头，插入管道直到释放按钮露出。然后将杠杆转向电机单元侧。要拆卸，反向操作并按下释放按钮。

拆卸切割刀片的步骤是什么？

戴上手套，将套筒扳手放在螺母上，对齐上下刀片的孔，插入内六角扳手，然后用套筒扳手顺时针转动螺栓以松开。取下螺栓、压紧垫圈、支架和下刀片，然后旋转取下上刀片。遵循手册中的图示。

如何重新磨削切割刀片？

拆下刀片，然后用金刚石锉刀以40°角磨削尖端和刃口。始终磨削两个刀片（上刀片和下刀片）。将每个刀片的根部磨圆。如果刀片牙齿磨损至棱线，请更换上刀片。

建议的润滑间隔是多少？

齿轮箱应每50小时使用润滑脂（Shell Alvania 2或等效品）润滑一次。电机轴应每30小时润滑一次。箱体热时请勿润滑。

如果附件异常振动怎么办？

立即停止电机。可能的原因有：刀片断裂、弯曲或磨损（更换刀片）、刀片固定松动（拧紧螺栓）或驱动系统异常（联系授权服务中心）。

我应该佩戴哪些个人防护装备？

佩戴安全头盔、防护眼镜、防噪音耳罩、防护手套、防滑底坚固靴子（最好带安全鞋头）、长裤、长袖衬衫，必要时佩戴防尘口罩。

如何避免反弹（刀片回弹）？

为避免反弹，使用刀片在8点到11点或1点到4点之间的区域。切勿使用11点到1点之间的区域。像镰刀一样以半圆形摆动工具，不要在硬物（栅栏、石头等）附近使用刀片。

我在哪里可以维修EM407MP附件？

所有维修、保养或调整必须由牧田授权售后服务中心进行，仅使用牧田备件。请访问牧田网站或联系您的经销商以查找授权中心。

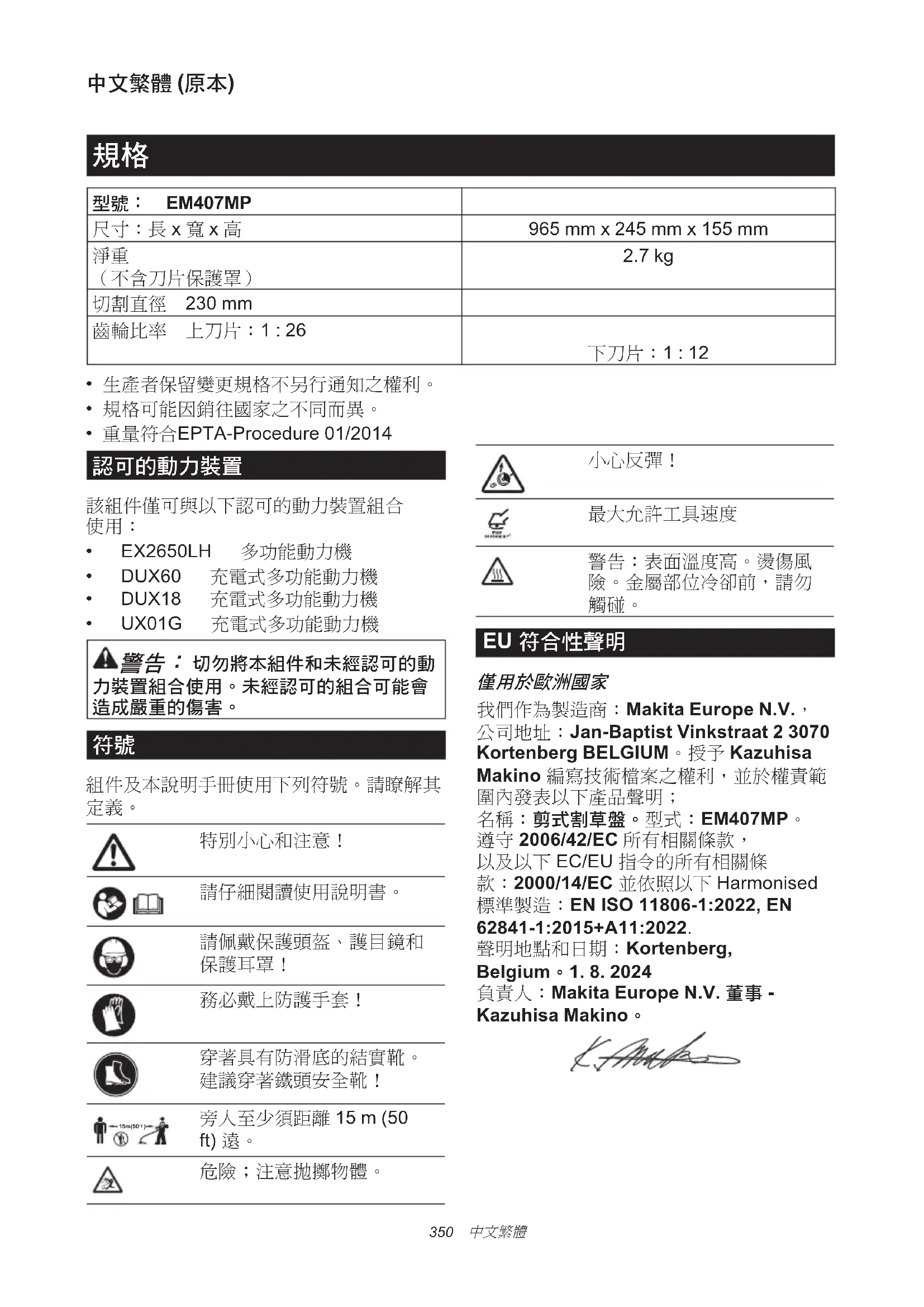

用户手册 EM407MP MAKITA

型號: EM407MP
尺寸:長x寬x高	965 mm x 245 mm x 155 mm
淨重(不含刀片保護罩)	2.7 kg
切割直徑 230 mm
齒輪比率 上刀片:1:26	下刀片:1:12

• 生產者保留變更規格不另行通知之權利。
• 規格可能因銷往國家之不同而異。
• 重量符合EPTA-Procedure 01/2014

認可的動力裝置

該組件僅可與以下認可的動力裝置組合使用：

• EX2650LH 多功能動力機
- DUX60 充電式多功能動力機
• DUX18 充電式多功能動力機
- UX01G 充電式多功能動力機

警告：切勿將本組件和未經認可的動力裝置組合使用。未經認可的組合可能會造成嚴重的傷害。

符號

組件及本說明手冊使用下列符號。請瞭解其定義。

特别小心和注意！

請仔細閱讀使用說明書。

請佩戴保護頭盔、護目鏡和保護耳罩！

務必戴上防護手套！

穿著具有防滑底的結實靴。 建議穿著鐵頭安全靴！

警告：表面溫度高。燙傷風險。金屬部位冷卻前，請勿觸碰。

EU 符合性聲明

僅用於歐洲國家

我們作為製造商：Makita Europe N.V.

公司地址：Jan-Baptist Vinkstraat 2 3070

Kortenberg BELGIUM。授予 Kazuhisa

Makino 編寫技術檔案之權利，並於權責範圍內發表以下產品聲明；

名稱：剪式割草盤。型式：EM407MP。

遵守 2006/42/EC 所有相關條款，

以及以下 EC/EU 指令的所有相關條

款：2000/14/EC 並依照以下 Harmonised

負責人：Makita Europe N.V. 董事 -

Kazuhisa Makino。

安全警告

一般電動工具安全警告

警告 請通讀本電動工具附帶的所有安全警告、安全事項、插圖和規格。未按照以下列舉安全事項而使用或操作可能導致觸電、火災和／或嚴重傷害。

妥善保存所有的警告和安全事項說明以備將來參考。

在該警告中的「電動工具」是指電網電源供電（接電源線）的電動工具或電池驅動（充電式）的電動工具。

工作場地安全

1. 保持工作場地清潔和明亮。混亂和黑暗的場所會引發事故。
2. 請勿在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電動工具。電動工具產生的火花會點燃粉塵或氣體。
3. 操縱電動工具時不可讓兒童和旁觀者接近。操作時分心會使你無法正常控制機器。

電氣安全

1. 電動工具插頭必須與插座匹配。絕不能以任何方式改裝插頭。需接地的電動工具不能使用任何轉換插頭。使用未經改裝的插頭和與之匹配的插座將減少觸電危險。
2. 工作時，身體不可接觸到接地的金屬體，例如鐵管、散熱器、火爐和冷凍機。如果身體接地會增加觸電危險。
3. 不得將電動工具暴露在雨中或潮濕環境中。若有水進入電動工具將增加觸電危險。
4. 不得蹕踏導線。不可拖著導線移行工具或拉導線拔出插頭。還須避免使導線觸及高熱物體、油脂、尖銳邊緣或運動部件。受損或纏繞的導線會增加觸電危險。
5. 當在戶外使用電動工具時，一定要採用戶外專用的延長導線。採用戶外專用的延長導線能減少觸電的危險。
6. 如必須在潮濕的環境中使用電動工具，請使用殘餘電流裝置（RCD）保護電源。使用RCD保護電源能減少觸電的危險。
7. 電動工具會產生對使用者無害的電磁場 (EMF)。不過，對心律調整器使用者及其他類似醫療器材的使用者而言，請務

必先聯絡器材製造商及／或醫師以瞭解相關建議，再操作此類電動工具。

人身安全

1. 保持警覺，當操作電動工具時關注所從事的操作並保持清醒。請勿在疲勞時或受到藥物、酒精或治療影響時操作電動工具。在操作電動工具期間分心可能會導致嚴重人身傷害。
2. 使用安全裝置。始終佩帶護目鏡。安全裝置，如適當條件下的防塵面具、防滑安全鞋、安全帽、防護耳罩等設備能減少人身傷害。
3. 避免意外起動。在將工具接上電源和／或電池組以及拿起或搬動電動工具之前，確保開關處於關閉位置。搬運工具時手指放在已接通電源的開關上或開關處於接通時插入插頭可能會引發事故。
4. 在電動工具接通之前，取下所有調節鑰匙或扳手。遺留在電動工具旋轉零件上的扳手或鑰匙會導致人身傷害。
5. 操作時手不要伸得太長。使用時請雙腳站穩，時刻保持平衡。這樣在意外情況下能很好地控制電動工具。
6. 注意衣裝。不要穿寬鬆衣服或佩帶飾品。勿使頭髮和衣服靠近運動部件。寬鬆衣服、佩飾或長發易卷入運動部件。
7. 如果提供了與排屑裝置、集塵設備連接用的裝置，則確保他們連接完好且使用得當。使用集塵設備可減少因碎屑引起的危險。
8. 切勿因頻繁使用本工具而自認熟練導致您大意輕忽工具的安全原則。一時的疏忽隨即會造成人員重傷。
9. 使用電動工具時，請務必配戴護目鏡，以防眼睛受到傷害。護目鏡需符合美國ANSI Z87.1標準、歐洲EN 166標準或澳洲／紐西蘭AS/NZS 1336標準。若於澳洲／紐西蘭地區，法定需配戴面罩以保護臉部。

雇主有責任監督工具操作者和其他鄰近工作區域的人員穿戴合適的安全保護裝備。

電動工具使用和注意事項

1. 使用電動工具時請勿用蠻力。根據用途使用適當的電動工具。選擇具有適當設計額定值的電動工具會使妳工作更有效、更安全。
2. 如果開關無法接通或關閉工具電源，則不可使用該電動工具。不能用開關來控制的電動工具是危險的且必須進行修理。
3. 在進行任何調整、更換配件或存放電動工具之前，請將插頭從電源上拔下，並且／或將可拆式電池組從工具上取下。此類防護性安全措施可減少電動工具突然起動的危險。
4. 將閒置的電動工具存放在小孩不能拿到之處，並且不要讓不熟悉電動工具或對這些說明不了解的人操作電動工具。電動工具在未經訓練的用戶手中是危險的。
5. 保養電動工具及配件。檢查運動部件的安裝誤差或卡滯情形、零件損壞和影響電動工具運轉的其他情況。如有損壞，電動工具必須在使用之前修理好。許多事故由保養不良的電動工具引發。
6. 保持切削刀具的鋒利和清潔。保養良好的有鋒利切削刃的刀具不易被卡住而且容易控制。
7. 按照使用說明書，根據作業條件和作業特點來使用電動工具、附件和工具的刀頭等。將電動工具用於那些與要求不符的操作可能會導致危險情況。
8. 手柄及握把表面務必保持乾燥清潔，不沾油脂。如手柄及握把表面油滑，將無法在非預期的情況下安全操控工具。
9. 使用此工具時，請勿穿戴可能會捲入的布質工作手套。布質工作手套捲入移動零件中，會導致嚴重的人身傷害。

用電池驅動的電動工具的使用和注意事項

1. 僅使用製造商指定的充電器進行充電。 使用適用於某一類型電池組的充電器給 其他電池組充電可能會引起火災。
2. 僅使用專門設計的電池組給電動工具供電。使用任何其他電池組可能會造成人身傷害及火災。
3. 不使用電池組時請將其遠離紙夾、硬幣、鑰匙、釘子、螺絲或其他小型金屬物體放置。這些物體可能會使電池端子

短路。短接電池端子可能會引起燃燒或起火。

1. 使用過度時，電池中可能溢出液體；請避免接觸。如果意外接觸到電池漏液，請用水沖洗。如果液體接觸到眼睛，請就醫。電池漏液可能會導致過敏發炎或灼傷。
2. 請勿使用損壞或經修改過的電池組或工具。損壞或經修改過的電池可能會出現無法預料的運作情形，而引發火災、爆炸或人員受傷風險。
3. 請勿將電池組或工具暴露於火源或高溫環境。暴露於火源或 130° C 以上的高溫可能會發生爆炸。
4. 請遵守所有充電說明，並勿於說明中指定之溫度範圍外進行電池組或工具充電。以錯誤的方式或於指定之溫度範圍外進行充電，可能會損壞電池，並增加火災風險。

維修

1. 將你的電動工具送交專業維修人員修理，必須使用相同的備件進行更換。這樣將確保所維修的電動工具的安全性。
2. 請勿維修損壞的電池組。僅可由製造商或授權的維修商維修電池組。
3. 上潤滑油及更換附件時請遵循本說明書指示。

剪式割草盤安全警告

警告和注意事項中的術語「機器」是指剪式割草盤和動力裝置的組合。

警告和注意事項中的術語「馬達」是指動力裝置的引擎或電動馬達。

一般安全規則

1. 首次使用或無經驗的操作人員應請經銷商提供本機器所有操作的訓練。切勿讓兒童及具生理、感官或心理障礙的人，或缺乏使用經驗與知識者，以及不熟悉操作說明的人員使用本機器。
2. 本機器僅能交給確實有相關經驗的人員操作。務必遞交說明手冊。
3. 當操作本機器時，請保持警覺，關注進行中的操作並善用常識。請勿在疲勞、生病或受到毒品、酒精或藥物影響時操作本機器。在操作本機器期間分心，可能會導致嚴重人身傷害。
4. 切勿在惡劣天氣環境下（尤其是雷雨天）使用本機器。
5. 請遵守戶外動力機器專用國家與當地

法規。

本機器預定用途

本機器僅適用於草地、雜草、灌木及矮樹叢。切勿將機器挪作他用。用於非預定用途可能會導致重傷。

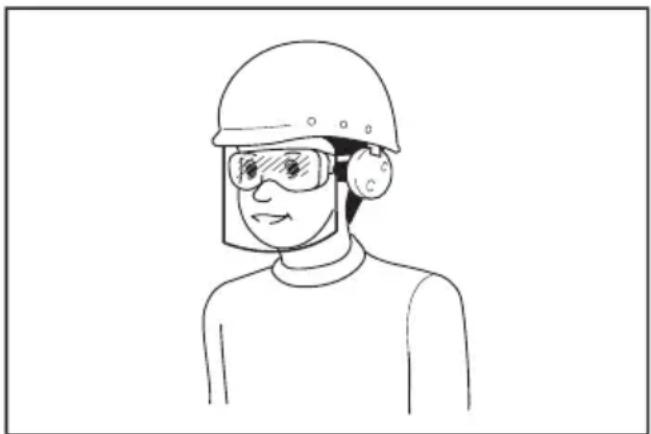

個人防護設備

1. 務必穿著厚長褲、結實靴、手套及長袖上衣。請勿穿戴寬鬆衣物、珠寶、短褲、涼鞋或是赤腳。將頭髮綁起，勿過肩。
2. 若有物體墜落的風險，請務必戴上安全帽。
3. 務必配戴耳朵保護裝備，例如耳罩。暴露於噪音下可能會導致聽力受損。
4. 務必穿上具有防滑底的結實靴。結實靴能保護雙腳免於受傷並讓您站穩。
5. 必要時請配戴防塵面罩。

使用前的準備

1. 使用前，請務必檢查本機器能否安全操作：

— 檢查燃料是否洩漏。
一 確定所有扣件就位且牢牢固定。
— 更換損壞的零件。
— 確定切割工具已正確安裝並牢牢固定。
— 確定切割工具擋板已正確安裝到位，如本手冊所述。
— 檢查油門扳機、保護鎖定桿及其他控制開關是否運作順暢且正常作用。
— 清潔把手，以利正確操控本機器。
一 務必按本手冊的說明安裝把手。若未遵守那些指示，可能導致重傷

1. 請使用鋒利的刀片。丟棄彎曲、變形、裂開、破碎、有缺口或損壞的刀片。磨鈍的刀片更容易造成阻礙並反彈。
2. 務必使用所有必要零件，正確固定刀片。若未正確固定零件，可能會導致刀片飛出，並導致操作人員和／或旁人重傷。

補充燃油

1. 請先停止引擎再補充燃油。請遠離明火和火花。補充燃油時切勿抽菸。否則可能會造成火災和／或爆炸。

2. 在戶外補充燃油。在密閉空間中補充燃油可能會造成油汽爆炸。

3. 避免接觸燃油或引擎機油。請勿吸入油汽。若燃油或油溢出，請立即擦淨本機器和／或地面上的油漬。若衣物沾到燃油，請立即更衣並避免衣物著火。

4. 補充燃油後，請蓋緊油箱蓋並確保無漏油情形。先遠離油源和加油地點至少3 m (10 ft) 遠，再啟動引擎。
5. 務必以認證容器運送和存放燃油。務必讓孩童遠離存放的燃油。

啟動剪式割草盤

1. 啟動或使用本機器時，孩童、旁人及寵物至少須離 15 m (50 ft) 遠。此外，旁人也須穿戴護眼裝備，因為仍有因飛射物體而受傷的風險。否則，旁人的意外動作或刀片反彈，都可能會對操作人員和／或旁人造成嚴重傷害。
2. 僅可在通風良好的戶外啟動和操作本機器。在狹小封閉或通風條件差的環境下操作會導致人體因缺氧和一氧化碳中毒而死亡。
3. 啟動前，請先確保切割工具並未接觸樹枝、石頭等硬物，因為切割工具會在啟動時旋轉。
4. 若切割工具在怠速時旋轉，請調整怠速速度，讓切割工具在怠速時停止。否則，意外接觸到運作中的切割工具可能會導致重傷。
5. 若發現任何問題，請立即停止馬達。

運輸

1. 運輸期間請停止馬達。否則意外啟動可能會導致受傷。
2. 運輸機器時，務必將切割刀片套上護套。直接接觸刀片會受傷。
3. 確保在車輛運輸期間將本機器放在安全位置，以免漏油。
4. 搬運本機器時，請將本機器從地面整個提起。拖曳本機器可能會造成油箱損壞及漏油情形，並釀成火災。

操作

1. 僅限在光線充足且可見度佳的情況下使用本機器。在暗處或視線不良處使用本機器，可能會釀成意外。
2. 難以保持身體平衡時，請避免使用機器。例如，在陡坡地面或多風天氣下工作。
3. 冬季時，應留意濕滑區域、結冰和積雪，以免滑倒。
4. 靠近旁人時，請停止馬達。否則轉動的

切割工具可能會擊中旁人並造成重傷。

1. 操作前請先淨空工作區域。移除石頭、碎玻璃、釘子、導線、繩索等物體，以免飛入或捲入切割組件中。異物可能使切割工具受損，且可能因彈飛而造成危險。

2. 若要更安穩地操控機器，請在操作期間進行以下動作：

— 雙手從右側握穩機器。
— 使用肩帶將本機器吊掛在肩膀上。
— 務必兩腳站穩。切勿在梯子或樹上進行操作。
— 避免過度伸展。
— 切割工具不得高於腰部。
— 所有身體部位皆須遠離轉動的切割工具及高溫表面。

這些動作可降低受傷風險。

1. 若雜草或樹枝卡在切割工具與擋板間，請先讓馬達停止運作，再開始清潔。否則刀片意外旋轉可能會造成重傷。

2. 切勿摔落或丟擲本機器，除非面臨緊急情形。若本機器掉落或撞到某物，請立即檢查漏油、安全裝置及其他損壞情形。操作故障的機器可能會受傷和／或引起火災。

3. 經常檢查切割工具，或是在切割工具撞到石頭或其他硬物後立即檢查。若切割工具在操作期間故障，破片可能會飛出並造成傷害。

4. 檢查、清潔或替換切割工具時，請停止馬達。否則切割工具可能會意外旋轉並造成重傷。

5. 停止馬達或釋放油門扳機時，請在切割工具完全靜止前，維持適當操控。滑動中的鋸片可能會造成傷害。

6. 開始進行切割操作前，請先等候切割工具達到適合切割的速度。這能降低反彈及捲入雜草的風險。

7. 使工具休息一段時間以避免因過度使用而失控。建議每小時休息 10 到 20 分鐘。

8. 若要讓機器休息或閒置，請停止馬達並將其放在安全位置。這能預防意外事故發生。

9. 引擎運作期間或是剛停止後，引擎及其消音器的溫度極高，請勿觸碰或使其接觸易燃物。以免燙傷和／或引起火災。

切割工具

1. 使用合適的切割工具進行操作。

務必使用適合所用切割工具的切割工具擋板。

1. 切勿使用金屬多件式轉動鏈、連枷式刀片或本手冊未推薦使用的刀片。否則，可能會造成嚴重的人身傷害。
2. 處理金屬刀片時，請務必戴上手套並將刀片套上護套。否則刀片可能會割傷赤手。
3. 使用金屬刀片時，請避免「反彈」且隨時因應意外反彈。請參閱反彈一節。
4. 請在每次操作前和後，確定切割工具有牢固安裝。在操作期間，每隔一段時間檢查切割工具是否鬆動。

反彈（刀片推出）

旋轉中的刀片接觸到未立即切斷的物體時，就可能會造成反彈（刀片推出）。它的力道能強到讓裝置和／或操作人員被推往任何方向，並可能導致裝置失控，進而造成重傷。一旦刀片受阻、受困或纏住，就可能在無預警的情形下發生反彈，且較可能發生在難以看到切割物體的區域。

11 點鐘和 1 點鐘方向間的刀片區段碰到直徑 3 cm 以上的固體、灌木和樹木時，特別容易發生反彈。

▶ 圖片1

若要避免反彈：

1. 使用 8 點鐘和 11 點鐘方向間以及 1 點鐘和 4 點鐘方向間的區段。

2. 以畫半圓的方式，將工具從右到左規律擺動，像使用鏟刀一樣。這樣合適的區段就能接觸到要被切除的植物。

3. 切勿使用 11 點鐘和 1 點鐘方向間的區段。

▶ 圖片2

1. 切勿讓切割刀片接近固體，如圍籬、牆壁、樹幹及石頭。
2. 切勿將切割刀片直立用於修邊和修剪樹籬。
3. 避免在難以看見切割物體的區域中使用工具。

振動

暴露在過多振動下，會傷害到操作人員的血管或神經系統，並使手指、手或手腕出現以下症狀：「發麻」（麻木）、刺痛、疼痛、刀刺痛、膚色或皮膚產生變化。若出現任何上述症狀，請立即就醫。

為降低「白指症」的風險，請在操作期間做好雙手保暖，並妥善保養機器和配件。

保養

1. 我們的授權服務中心只會使用相同的 替換零件來維修您的機器。僅限使用 MAKITA 供應的相同備用零件及配件。 維修錯誤和保養不當都會縮短機器的使 用壽命並提高意外發生的風險。
2. 切勿改造或移除本機器的任何組件。以免造成火災和／或重傷。
3. 使用後，請清潔本機器並檢查所有螺絲和螺帽是否栓緊。
4. 檢查切割工具、切割工具擋板及肩帶的狀況。切割刀片必須夠銳利。切勿拉直或焊接損壞的切割工具。

其他指示

1. 務必將本機器存放在上鎖的房間中，且油箱須淨空。
2. 留意環境。避免不必要的油門操作，減少污染和噪音排放。請正確調節化油器。
3. 排氣消音器故障時，請勿操作引擎。

急救

1. 若發生意外，請確保切割作業附近有急救箱可用。立即補充從急救箱中取用的任何物品。
2. 請求幫助時，請提供以下資訊：

一 事故發生位置
一 發生什麼事故
一 受傷人數
一 受傷種類
一 您的姓名

其他安全指示

1. 僅限使用剪式割草盤專用的切割刀片。
2. 僅可使用標示速度大於或等於機器上標示速度的切割工具。
3. 定期檢查及保養機器，特別在使用前／使用後。機器僅限交由授權維修服務中

心維修。

1. 操作前，務必確認肩帶已正確安裝於機器上的吊扣。
2. 啟動機器前，請取下所有調整鍵或扳手。遺留在旋轉零件上的附件會導致人身傷害。
3. 操作前，務必先取下切割刀片的護套。
4. 確保操作環境中沒有會因使用機器而意外受損，進而造成危險的電纜、水管、空氣管路等。
5. 請勿在爆炸性空氣中操作本機器，例如有可燃液體、氣體或粉塵的環境。機器產生的火花會點燃粉塵或氣體。
6. 請勿在潮濕的場所或雨中使用機器。水若滲入機器將會增加觸電、火災及故障危險。
7. 請勿在陡坡及易滑表面上使用機器。
8. 為避免發生意外，若同一區域中有兩名以上操作員，應各自相距 15m (50 ft) 以上。亦請派置人員隨時注意操作員之間的距離。若有人或動物進入工作區，請立即停止操作。
9. 操作期間與操作後請勿立即觸碰齒輪箱。齒輪箱在操作期間溫度極高，可能會導致燙傷。
10. 沒有操作機器，以及由操作位置移往他處時，請勿將手指置於開關扳機上。

警告：使用本產品可能會產生含有化學物質的粉塵，這可能會導致呼吸困難或其他疾病。例如，這些化學物質可能包含在農藥、殺蟲劑、肥料和除草劑中。

暴露於此類物質的危害程度取決於您進行此類工作的頻度。為降低您暴露於此類化學物質的程度：請在通風良好的區域進行作業並使用經認可的安全裝置，如過濾細微顆粒專用的防塵面罩。

妥善保存這些手冊。

部件說明

▶ 圖片3

1	蓋子	2	連接管	3	齒輪箱	4	安全保護裝置
5	齒輪箱接取螺栓 6	固定器(用於上刀片)		7	上刀片 8 下刀片
9	固定器(用於下刀片)	10	夾緊墊圈	11	螺栓	12	刀片保護罩

装配

警告：組裝和調整本設備前，請關閉馬達並取下火星塞帽或電池組。否則切割工具或其他零件可能會作動並造成重傷。
警告：處理刀頭刀片前，請先戴上防護手套。組裝或調整期間，手指可能會觸碰刀頭刀片並導致重傷。
警告：組裝或調整設備時，請始終將其放倒。組裝或調整設備時直立放置設備可能造成嚴重人身傷害。
警告：遵循安全警告一節以及動力裝置使用說明書中的警告和注意事項。

安裝安全保護裝置

警告：請勿使用未安裝安全保護裝置的組件。
警告：務必使用本組件隨附的安全保護裝置。不合適的安全保護裝置可能無法在碎片和石頭飛起時保護您。也可能影響工具的平衡並導致嚴重人身傷害。

注意：定時拴緊安全保護裝置的螺栓。均勻拴緊右側和左側的螺栓，讓夾鉗和安全保護裝置維持固定間距。

使用螺栓將安全保護裝置安裝於夾鉗。

▶ 圖片4: 1. 夾鉗 2. 安全保護裝置

安裝連接管

⚠小心：安裝完成後，務必檢查組件外管已確實固定。安裝不當可能造成組件自動力裝置脫落並導致人員受傷。

將連接管安裝於動力裝置。

1. 將動力裝置固定桿朝組件側轉動。
   ▶ 圖片5: 1. 固定桿
2. 拆下連接管護蓋。將銷對準箭頭標誌並插入連接管，直到釋放按鈕彈起。
   ▶ 圖片6: 1. 釋放按鈕 2. 箭頭標誌 3. 銷
3. 將固定桿朝動力裝置側轉動。
   ▶ 圖片7: 1. 固定桿

確認固定桿表面與連接管平行。

若要取下連接管，請將固定桿朝組件側轉動，並於壓下釋放按鈕的同時拉出連接管。

▶ 圖片8: 1. 釋放按鈕 2. 固定桿 3. 連接管

操作

警告：遵循安全警告一節以及動力裝置使用說明書中的警告和注意事項。
警告：如果切割工具在怠速時移動，請降低引擎的怠速速度。否則關閉油門時無法停止切割工具，可能會造成重傷。

小心：小心不要讓運轉中的刀片接觸到地面或硬物。否則工具可能會反彈並導致人員受傷。

小心：操作前，檢查螺栓、螺帽及螺絲有無鬆動。如果鬆動，請將其鎖緊。
小心：如果切割刀片被割下的雜草纏住且轉速變慢或停止，請關閉馬達並取下火星塞帽或電池組，然後清除纏住的雜草。
⚠小心：本組件用於修剪草坪和雜草。 本組件請勿用於其他用途。

注意：操作前，務必確定切割工具沒有附著割下的雜草等異物。若在切割工具附著異物的情況下操作工具，可能導致發生故障。

注意：異物可能進入上下刀片之間。若在刀片之間有殘留異物的情況下操作工具，可能導致發生故障。關於清除方式，請參閱清除卡住雜草章節中的說明。

握持機器時，應使刀頭刀片與地面保持平行。在刀頭刀片沒有接觸地面和硬物時啟動機器。將機器調整至適合目前切割草地的轉速。低轉速可能使切割刀片被割下的雜草纏住。 割草時，請在前進時以畫半圓的方式，將機器從右至左規律擺動，如同使用鎌刀一樣。根據欲切割的雜草，調整擺動速度。

▶ 圖片9

注：上刀片和下刀片以反方向轉動。

保養

警告：檢查和保養本設備前，請先關閉馬達並取下火星塞帽或電池組。否則切割工具或其他零件可能會作動並造成重傷。
警告：檢查或保養本設備時，請一律將其放倒。組裝或調整設備時直立放置設備可能造成嚴重人身傷害。
警告：遵循安全警告一節以及動力裝置使用說明書中的警告和注意事項。

注意：切勿使用汽油、苯、稀釋劑、酒精或類似物品清潔工具。否則可能會導致工具變色、變形或出現裂縫。

為了保證產品的安全與可靠性，任何維修或其他維修保養工作需由Makita（牧田）授權的或工廠維修服務中心來進行。務必使用Makita（牧田）的更換部件。

整機檢查

• 緊固鬆開的螺栓、螺母和螺絲。
• 檢查零件和刀片是否受損。如需更換，請聯繫Makita（牧田）授權的維修服務中心進行更換。

清潔本工具

清潔組件時，請以乾布或泡過肥皂水並擰乾的布拭去灰塵、塵土或割下的草。清除附著在刀頭刀片上割下的草或碎屑。

拆卸刀頭刀片

小心：拆卸刀頭刀片時，務必佩戴手套。

清潔、磨銳或更換刀頭刀片時，請依下列程序進行拆卸：

1. 拆下刀片保護罩。
2. 將套筒扳手置於螺帽上。旋轉套筒扳手，使下刀片的孔對齊上刀片的孔。
   ▶ 圖片10: 1. 套筒扳手 2. 下刀片的孔

觀看下刀片的孔，檢查是否對齊正確的上刀片孔。上刀片具有插銷及兩種類型的孔（正圓形及橢圓形）。對齊上刀片的正圓形孔及下刀片的孔，然後將六角扳手插入孔內。

▶ 圖片11: 1. 下刀片的孔 2. 上刀片的正圆形孔 3. 上刀片的椭圆形孔 4. 插銷

▶ 圖片12: 1. 下刀片 2. 上刀片 3. 六角扳手

注：參考下列資訊，選擇上刀片的正圓形孔：

• 逆時針旋轉下刀片時，正圓形孔位於插銷之後。
• 當橢圓形孔對齊下刀片的孔時，您可插入六角扳手，但會存在很大的衝擊。
• 當插銷對齊下刀片的孔時，您可看見插銷中的螺紋。在此情況下，您無法完全插入六角扳手。

小心：旋轉套筒扳手時，請勿將手指置於刀片上。刀片會隨著您旋轉套筒扳手而轉動，這可能導致人身傷害。

小心：對齊上和下刀片的孔時，務必使用套筒扳手。

1. 插入六角扳手時，使用套筒扳手順時針轉動螺栓以鬆開螺栓。

▶ 圖片13: 1. 套筒扳手 2. 六角扳手
4. 將螺栓、夾緊墊圈及固定器連同下刀片一起拆下。
▶ 圖片14: 1. 螺栓 2. 灭緊墊圈 3. 固定器（用於下刀片） 4. 下刀片
5. 推動上刀片時，依圖示逆時針轉動以固定插銷。接著，將上刀片從固定器抬起並取下。
▶ 圖片15: 1. 上刀片 2. 固定器（用於上刀片） 3. 插銷
6. 取出下刀片。若要取出，請依圖示逆時針轉動下刀片以固定插銷，然後從固定器抬起下刀片。
▶ 圖片16: 1. 下刀片 2. 固定器（用於下刀片） 3. 插銷

注意：拆卸刀頭刀片後，將螺栓、夾緊墊圈及固定器保持在原位，以避免遺失。

注：若要安裝刀頭刀片，請參閱更換刀頭刀片的章節。

清除卡住雜草

注意：定期清除卡在刀頭刀片與固定器之間的雜草及異物。在雜草卡住時使用本組件可能導致故障。

拆卸刀頭刀片。清除卡在上下刀片之間的雜草。另外，使用刷子清除卡在固定器的雜草，特別是插銷周圍。如圖所示，務必清除

附著在固定器上的雜草。

▶ 圖片17: 1. 固定器（用於上刀片） 2. 固定器（用於下刀片）

用水清潔刀頭刀片並使其徹底乾燥。接著，塗抹防鏽油。

注：若要拆卸刀頭刀片，請參閱拆卸刀頭刀片的章節。

重新磨利刀頭刀片

小心：重新磨利刀頭刀片時，務必佩戴手套。

注意：重新磨利刀頭刀片時，同時磨銳上下刀片。

注意：若刀頭刀片因銼削而大幅變形，請更換為新品。

注意：每使用8小時磨利刀頭刀片一次，此時間僅供參考。如果經常連根割除雜草，或切割生長在石面或大量障礙物表面上的雜草，建議提早重新磨利。使用鈍的刀頭刀片會導致切割性能不良並損壞機器。

注意：使用金剛石銼刀來磨利刀頭刀片。您可改用圓盤砂輪機。

1. 從組件拆卸刀頭刀片。

注：如需詳細資料，請參閱拆卸刀頭刀片的相關章節。

1. 使用銼刀以 40^ 的角度磨利上下刀片的尖端及切割邊緣。

▶ 圖片18: 1. 切割邊緣 2. 尖端 3. 肋部 4. 錉刀

注：當鋸齒磨損至肋部時，應更換上刀片。

1. 如圖所示，使用銼刀將各刀片的根部磨圓。

▶ 圖片19

注意：請勿讓刀片的根部出現角度或缺口。否則會導致切割刀片裂開。

更換刀頭刀片

選購配件

小心：更換刀頭刀片時，務必佩戴手套。

開始作業前，確定上下刀片的方向；組裝

時，上下刀片的切割邊緣（傾斜表面）相互動外。

▶ 圖片20: 1. 切割邊緣 2. 下刀片 3. 上刀片

注意：如果切割邊緣朝向同一側或相互联朝內，您將無法割草。

請依下列程序安裝切割刀片：

1. 從組件拆卸舊刀頭刀片。

注：如需詳細資料，請參閱拆卸刀頭刀片的相關章節。

1. 將新的上刀片安裝至固定器。

上刀片的其中一側有凸出部分。放置上刀片時，務必將凸出側（圖示箭頭標記）朝向齒輪箱。

▶ 圖片21：1. 上刀片 2. 齒輪箱 3. 凸出部分將上刀片的橢圓形孔對齊插銷。順時針旋轉上刀片，同時往下按壓，直到插銷固定住上刀片。

▶ 圖片22: 1. 上刀片 2. 固定器（用於上刀片） 3. 插銷

注意：放置上刀片時務必使所有插銷固定上刀片。

1. 將新的下刀片安裝至固定器。

放置下刀片時，使有箭頭標記的一側朝向固定器，並將刀片的橢圓形孔對齊插銷。接著，順時針旋轉下刀片，直到插銷固定下刀片為止。

▶ 圖片23: 1. 下刀片 2. 固定器（用於下刀片） 3. 插銷

注意：放置下刀片時務必使所有插銷固定下刀片。

1. 將下刀片（含固定器）置於上刀片上，同時對齊心軸與固定器的栓槽。

▶ 圖片24: 1. 下刀片 2. 固定器（用於下刀片） 3. 心軸 4. 上刀片

1. 將夾緊墊圈置於固定器上，同時對齊心軸與夾緊墊圈的栓槽。之後請用手暫時鎖緊螺栓。

▶ 圖片25: 1. 螺栓 2. 夾緊墊圈

1. 對齊上下刀片的孔，並插入六角扳手。接著，在將六角扳手插入孔內的同時，使用套筒扳手確實鎖緊螺栓。

▶ 圖片26: 1. 套筒扳手 2. 六角扳手

注：關於如何對齊上下刀片孔的說明，請參閱拆卸刀頭刀片的相關章節。

1. 拆下六角扳手，然後將刀片保護罩裝上切割刀片。

潤滑移動部件

注意：按照頻度說明塗抹一定量的油脂。否則不充分的潤滑可能會損壞運動部件。

齒輪箱：

小心：請勿在齒輪箱灼熱時塗抹油脂。灼熱的齒輪箱會造成燙傷。

使用套筒扳手拆下齒輪箱接取螺栓。

每經過約 50 個工時，就透過潤滑孔為齒輪箱潤滑（Shell Alvania 2 或同級產品）。

▶ 圖片27: 1. 潤滑孔

驅動軸：

每經過約 30 個工時，就為驅動軸潤滑（Shell Alvania 2 或同級產品）。

▶ 圖片28

注：Makita 原廠潤滑脂可向 Makita 當地經銷商購買。

存放

警告：遵循安全警告一節以及動力裝置使用說明書中的警告和注意事項。

不使用本組件時，請裝上刀片保護罩。

▶ 圖片29: 1. 刀片保護罩

儲放由動力裝置分離的本組件時，請蓋上管件末端的封蓋。

▶ 圖片30

小心：請勿將組件倚靠在牆壁等物體上。組件可能會突然倒下並造成人身傷害。

檢查和保養間隔

操作時數 操作前 8小時 10小時			時/每天	30小時	50小時
整體裝置 目測檢查是否有部件受損	√	----
所有起固定作用的螺絲和螺帽	鎖緊	√	----
齒輪箱 添加潤滑脂 ----					√
驅動軸 添加潤滑脂 ----				√
刀頭刀片 目測檢查是否受損	√	---	√
重新磨利 -		√	---
更換 ---				(最多40小時)	-
動力裝置 請參閱動力裝置的使用說明書

故障排除

請廠商維修前，請先自行執行檢查。若發現到手冊中未說明的問題，請勿嘗試拆開機器。務必至牧田授權維修中心，使用牧田替換零件進行維修。

異常狀態 可能原因(故障) 糾正措施
馬達未啟動。-	請參閱動力裝置的使用說明書。
馬達很快停止。-	請參閱動力裝置的使用說明書。

異常狀態 可能原因(故障) 糾正措施
馬達速度未變快。-請參	閱動力裝置的使用說明書。
切割刀片沒有旋轉。→立即停止馬達。	切割刀片安裝異常 正確安	裝切割刀片。
	切割刀片捲入細枝。 清除	異物
	驅動系統異常 請聯絡授權	服務中心進行維修。
組件異常振動。→立即停止馬達。	切割刀片破損、彎曲或磨損	更換切割刀片。
	切割刀片安裝不牢固 將螺	栓鎖緊。
	切割刀片安裝異常 以正確	方式安裝。
	驅動系統異常 請聯絡授權	服務中心進行維修。
切割刀片未立即停止。→立即停止馬達。	動力裝置未正常運作。 請	參閱動力裝置的使用說明書。

Makita Europe N.V.

Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan
