Toote tüüp	Juhtmeta võnkuv multitööriist
Mudel	BTM40RFE
Bränd	Makita
Toiteallikas	18V Li-ioon aku (LXT seeria)
Aku mahutavus	3.0 Ah (kaasas) või suurem
Tühikäigu pöörded	6,000 - 20,000 OPM
Võnkumisnurk	3.2° (vasakule/paremale 1.6°)
Üldpikkus	330 mm (13")
Kaal (koos akuga)	1.7 kg (3.7 lbs)
Muudetav kiirus	Jah, pöördnupuga
Ilma tööriistata teravahetus	Jah, läbi hoova
LED tuli	Jah, sisse/välja lüliti
Pehme käivitus	Jah
Elektrooniline pidur	Jah
Vibratsiooni kontroll	Jah, anti-vibratsiooni korpus

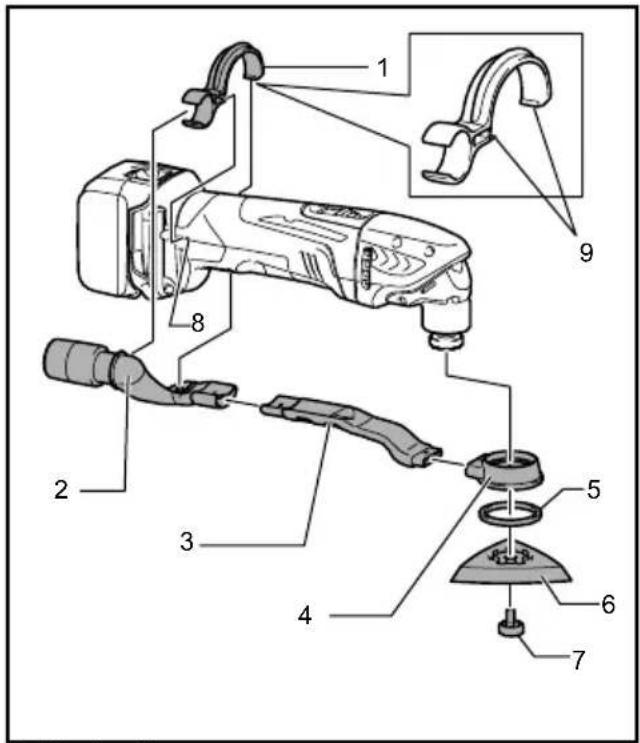

Tolmu eemaldus	Ühilduv tolmuimeja adapteriga
Hooldus	Hoida ventilatsiooniavad puhtad; kontrollida süsinikharju perioodiliselt
Puhastamine	Pühkida kuiva lapiga; mitte kasutada lahusteid
Ohutusfunktsioonid	Lukustusnupp, terakaitse, ülekoormuskaitse
Varuosade saadavus	Harjad, käigukasti korpus, lüliti, teraklambrid
Remonditavus	Kasutaja poolt vahetatavad süsinikharjad; teeninduskeskus mootori/käikude jaoks
Üldine teave	Lõikamiseks, lihvimiseks, kraapimiseks ja töötlemiseks; kasutada Makita terade ja tarvikutega

Korduma kippuvad küsimused - BTM40RFE MAKITA

Milline aku sobib Makita BTM40RFE-le?

BTM40RFE kasutab 18V LXT Li-ioon akusid. See ühildub kõigi Makita 18V LXT libisemistüüpi akudega, sealhulgas 3.0 Ah, 5.0 Ah ja suurema mahutavusega.

Kas BTM40RFE-ga on kaasas laadija ja aku?

Tavaliselt müüakse BTM40RFE komplektina, mis sisaldab 3.0 Ah akut, laadijat ja kandekotti. Kui ostate ainult tööriista ilma akuta, peate ostma aku ja laadija eraldi.

Kuidas vahetada tera BTM40RFE-l?

Tööriistal on ilma tööriistata teravahetus. Lihtsalt keerake hoob tööriista küljel, sisestage tera ja vabastage hoob. Enne kasutamist veenduge, et tera on kindlalt lukustatud.

Mis on BTM40RFE võnkumisnurk?

Võnkumisnurk on kokku 3.2 kraadi (1.6 kraadi vasakule ja paremale). See tagab tõhusa lõikamise ja lihvimise.

Kas ma saan kasutada mis tahes terade marki koos Makita BTM40RFE-ga?

Kuigi universaalsed terad, mis vastavad OIS (Oscillating Interface System) standardile, võivad sobida, soovitab Makita kasutada oma terasid optimaalse jõudluse ja ohutuse tagamiseks. Veenduge alati, et tera on korralikult kinnitatud.

Kuidas reguleerida kiirust BTM40RFE-l?

Kiirust juhib muudetava kiirusega pöördnupp tööriista ülaosas. Pöörake nuppu, et reguleerida võnkumiskiirust vahemikus 6,000 kuni 20,000 OPM (võnkumist minutis) vastavalt materjalile.

Kas BTM40RFE-l on tolmu eemaldamise süsteem?

Jah, tööriistal on tolmu eemaldamise port, mida saab ühendada tolmuimejaga valikulise adapteri abil. See aitab hoida tööpiirkonna puhtana.

Mis on BTM40RFE kaal?

Tööriist kaalub koos 3.0 Ah akuga umbes 1.7 kg (3.7 lbs). See on loodud olema kerge ja hõlpsasti käsitsetav.

Kuidas hooldada BTM40RFE-d?

Regulaarne hooldus hõlmab ventilatsiooniavade puhastamist suruõhuga, süsinikharjade kulumise kontrollimist ja tööriista kuivana hoidmist. Üksikasjalikuma teeninduse saamiseks külastage volitatud Makita teeninduskeskust.

Kas BTM40RFE ühildub lihvimispatjadega?

Jah, tööriist võtab vastu takjapaelaga lihvimispatju (müüakse eraldi) lihvimistööde jaoks. Kasutage oma projekti jaoks sobiva suuruse ja jämedusega patju.

KASUTUSJUHEND BTM40RFE MAKITA

1-1. Nupp	6-1. Märgutuli	9-1. Rakenduse tööriista paigalduspolt
1-2. Punane näidik	7-1. Rakenduse tööriista paigalduspolt	9-2. Rakenduse tööriistas olevad augud
1-3. Akukassett	7-2. Rakenduse tööriistas olevad augud	9-3. Adapter (nõutav mõne rakenduse tööriista puhul)
2-1. Tähe märgis	7-3. Tööriista ääriku eenduvad osad
3-1. Liugurlüliti	8-1. Rakenduse tööriista paigalduspolt	9-4. Tööriista ääriku eenduvad osad
4-1. Valimisketas	8-2. Kuuskantvõti	10-1. Kuuskantvõti
5-1. Esilamp	8-3. Pinguta

TEHNILISED ANDMED

Mudel		BTM40		BTM50
Võnkumiste arv ühe minuti kohta 6 000 - 20 000 (min-1)
Võnkenurk, vasak/parem		1,6 ° (kokku 3,2 °)
Kogupikkus		324
Standardne akukassett BL1430 BL1415* BL1830 BL1815*
Netomass	tolmueemaldusseadme ühendusdetailita	1,9 kg 1,7 kg	2,0 kg 1,8 kg
	tolmueemaldusseadme ühendusdetailiga	2,0 kg 1,8 kg	2,1 kg 1,9 kg
Nimipinge Alalisvool 14,4 V Alalisvool		18 V

* MÄRKUS: Pidevaks töötamiseks soovitatakse suure mahtuvusega akukassette BL1430 ja BL1830.

- Meie jätkuva teadus- ja arendustegevuse programmi töttu võidakse siin antud tehnilisi andmeid muuta ilma ette teatamata.

- Spetsifikatsioonid ja aku korpus võivad riigiti erineda.

- Kaal koos aku korpusega vastavalt EPTA-protseduurile 01/2003

ENE080-1

Kasutusotstarve

Tööriist on ette nähtud puidu, plasti, kipsi, mitteraudmetallide (värviliste metallide) ja kinnitusvahendite (nt kövendamata naelad ja klambrid) saagimiseks ja lõikamiseks. See on möeldud ka pehmete seinaplaatide töötlemiseks, samuti väikeste pindade kuivlihvimiseks ja poleerimiseks. See sobib eriti hästi servade lähedal töötamiseks ja sukelduslõikamiseks.

ENG905-1

Müra

Tüüpiline A-korrigeeritud müratase vastavalt EN60745:

Töörežiim: lihvimine

Määramatus (K): 3 dB(A)

Müratase töötamisel vöib ületada 80 dB (A).

Töörežiim: lõikamine vertikaalettenihkega saekettaga

Mudel BTM40

Helirōhu tase (LpA) : 82 dB(A)

Helisurve tase ( L_WA ): 93 dB(A)

Määramatus (K) : 3 dB(A)

Mudel BTM50

Helirōhu tase (LpA) : 84 dB(A)

Määramatus (K) : 3 dB(A)

Töörežiim: lõikamine segmentsaekettaga

Helirōhu tase (LpA) : 81 dB(A)

Helisurve tase ( L_WA ): 92 dB(A)

Määramatus (K) : 3 dB(A)

Töörežiim: kaaplihvimine

Mudel BTM40

Helirōhu tase (LpA) : 81 dB(A)

Helisurve tase ( L_WA ): 92 dB(A)

Määramatus (K) : 3 dB(A)

Mudel BTM50

Helirōhu tase (LpA) : 83 dB(A)

Helisurve tase ( L_WA ): 94 dB(A)

Määramatus (K) : 3 dB(A)

Kandke kõrvakaitsmeid

ENG900-1

Vibratsioon

Vibratsiooni koguväärtus (kolmeteljeliste vektorite summa) määratud vastavalt EN60745:

Töörežiim: lihvimine

Vibratsiooni emissioon (ah) : 2,5 m/s² või vähem

Määramatus (K) : 1,5m/s ^2

Töörežiim: lõikamine vertikaalettenihkega saekettaga

Mudel BTM40

Vibratsioonitase ( a_h ): 9,5 m/s ^2

Määramatus (K): 1,5 m/s²

Mudel BTM50

Vibratsioonitase ( a_h ): 10,0 m/s ^2

Määramatus (K): 1,5 m/s²

Töörežiim: löikamine segmentsaekettaga

Mudel BTM40

Vibratsioonitase ( a_h ): 5,0 m/s ^2

Määramatus (K): 1,5 m/s2

Mudel BTM50

Vibratsioonitase ( a_h ): 5,5 m/s ^2

Määramatus (K): 1,5 m/s²

Töörežiim: kaaplihvimine

Mudel BTM40

Vibratsioonitase ( a_h ): 7,5 m/s ^2

Määramatus (K): 1,5 m/s²

Mudel BTM50

Vibratsioonitase ( a_h ): 9,5 m/s ^2

Määramatus (K): 1,5 m/s²

ENG901-1

- Deklareeritud vibratsiooniemissiooni väärtus on möödetud kooskölas standardse testimismeetodiga ning seda vöib kasutada ühe seadme vördlemiseks teisega.

- Deklareeritud vibratsiooniemissiooni väärtust võib kasutada ka mürataseme esmaseks hindamiseks.

△HOIATUS:

• Vibratsioonitase võib elektritööriista tegelikkuses kasutamise ajal erineda deklareeritud väärtusest sõltuvalt tööriista kasutamise viisidest.
• Rakendage kindlasti operaatori kaitsmiseks piisavaid ohutusabinõusid, mis põhinevad hinnangulisel müratasemel tegelikus töösituatsioonis (võttes arvesse tööperioodi kõik osad nagu näiteks korrad, mil seade lülitatakse välja ja mil seade töötab tühikäigul, lisaks tööajale).

ENH101-15

Ainult Euroopa riigid

EÜ vastavusdeklaratsioon

Makita korporatsiooni vastutava tootjana kinnitame, et alljärgnev(ad) Makita masin(ad):

masina tähistus:

Juhtmeta universaaltööriist

mudel nr./tüüp: BTM40, BTM50

on seeriatoodang ja

vastavad alljärgnevatele Euroopa Parlamendi ja nõukogu direktiividele:

2006/42/EC

ning on toodetud vastavalt alljärgnevatele standarditele või standardiseeritud dokumentidele:

EN60745

Tehnilist dokumentatsiooni hoitakse meie volitatud esindaja käes Euroopas, kelleks on:

Makita International Europe Ltd.

Üldised elektritööriistade ohutushoiatused

HOIATUS Lugege läbi köik ohutushoiatused ja juhised. Hoiatuste ja juhiste mittejärgmine vöib pöhjustada elektrišokki, tulekahju ja/vöi tõsiseid vigastusi.

Hoidke alles köik hoiatused ja juhised edaspidisteks viideteks.

GEB094-2

JUHTMETA UNIVERSAALTÖÖRIISTA OHUTUSHOIATUSED

1. Antud elektritööriist on ette nähtud saagimiseks, lõikamiseks, lihvimiseks ja poleerimiseks. Lugege kõiki ohutushoiatusi, juhiseid, illustratsioone ja spetsifikatsioone, mis selle elektritööriistaga kaasa anti. Kõikidest allpool loetletud juhistest mitte kinnipidamine võib põhjustada elektrišoki, tulekahju ja/või tõsiseid vigastusi.

2. Hoidke elektritööriistu isoleeritud haardepindadest, kui töötate kohas, kus löiketera vöib sattuda kokkupuutesse varjatud juhtmetega. Pingestatud juhtmega kokkupuutesse sattunud löiketera vöib pingestada elektritööriista metallosi, mille tagajärjel vöib seadme kasutaja saada elektrilöögi.

3. Kasutage klambreid või muid otstarbekohaseid vahendeid töödeldava detaili kinnitamiseks ja toetamiseks stabiilsele alusele. Töödeldava detaili hoidmine käte abil või

vastu oma keha jätab selle ebakindlasse asendisse ja võib põhjustada kontrolli kaotamise.

1. Kasutage alati kaitseprille või ohutusprille. Tavalised prillid või päikeseprillid EI OLE kaitseprillid.

2. Vältige naeltesse sisselõikamist. Kontrollige, kas töödeldavas detailis on naelu ja eemaldage need enne tööoperatsiooni teostamist.

3. Hoidke tööriista kindlalt käes.

4. Veenduge, et rakenduse tööriist ei puuduta töödeldavat detaili enne lüliti sisselülitamist.

5. Hoidke käed liikuvatest osadest eemal.

6. Ärge jätke tööriista käima. Käivitage tööriist ainult siis, kui hoiate seda käes.

7. Enne lõiketera eemaldamist töödeldavast detailist lülitage tööriist alati vooluvõrgust välja ja oodake, kuni lõiketera on lõplikult seiskunud.

8. Ärge puutuge rakenduse tööriista ega töödeldavat detaili vahetult peale puurimist; need võivad olla väga kuumad ja põhjustada põletushaavu.

9. Ärge käitage tööriista tarbetult koormamata olekus.

10. Kasutage alati öiget tolmumaski/respiraatorit, mis vastab materjalile ja rakendusele, millega töötate.

11. Möned materjalid võivad sisaldada mürgiseid aineid. Rakendage meetmeid tolmu sissehingamise ja nahaga kokkupuute vältimiseks. Järgige materjali tarnija ohutusalast teavet.

12. Tööriist ei ole veekindel, seetõttu ärge kasutage töödeldava detaili pinnal vett.

13. Lihvimise teostamisel ventileerige piisavalt oma tööpiirkonda.

14. Tööriista kasutamine teatud toodete, värvikihtide ja puidu lihvimisel vöib kasutaja jätta ohtlikke aineid sisaldava tolmu kätte. Kasutage sobivaid hingamisteede kaitsevahendeid.

15. Enne kasutamist veenduge, et lihvkettal pole pragusid ning see pole murdunud. Praod või murdumine võivad põhjustada kehavigastuse.

16. Ärge kasutage tarvikuid, mis pole tootja poolt selle tööriista jaoks spetsiaalselt välja töötatud. Tarviku elektritööriistale kinnitamise võimalus ei taga veel selle ohutut tööd.

17. Kandke isikukaitsevahendeid. Olenevalt teostatavast tööst kandke näokaitset, ohutusprille või kaitseprille. Vajaduse korral kandke kõrvaklappe, kaitsekindaid ja tööpõlle, mis kaitseb teid lihvimispuru ja töödeldava detaili kildude eest. Kaitseprillid peavad suutma tõkestada erinevate operatsioonide käigus tekkivat lenduvat prügi. Tolmumask või respiraator peavad suutma filtreerida töö käigus tekkivaid

osakesi. Pikaajaline viibimine kõrge intensiivsusega müra käes võib põhjustada kuulmise halvenemist.

1. Hoidke kõrvalseisjad tööalast turvalises kauguses. Köik, kes sisenevad tööalasse, peavad kandma kaitsevarustust. Töödeldava detaili või tarvikute osakesed võivad eemale lennata ja põhjustada vigastusi ka väljaspool vahetut tööala.
2. Ärge pange elektritööriista kunagi maha enne, kui tarviku liikumine pole täielikult peatunud. Pöörlev tarvik võib pinnal liikumist jätkata, põhjustades elektritööriista väljumise teie kontrolli alt.
3. Ärge käitage elektritööriista sel ajal, kui kannate seda. Juhuslik kokkupuude tarvikuga vöib pöhjustada riietuse kinnijäämise selle külge, tömmates tarviku teie kehasse.
4. Ärge kasutage seadet tuleohtlike materjalide lähedal. Need materjalid võivad sädemetest süttida.
5. Ärge kasutage tarvikuid, mis nõuavad jahutusvedelikke. Vee või teiste vedelate jahutusvahendite kasutamine võib põhjustada surmava elektrilöögi või -šoki.
6. Kandke alati hoolt selle eest, et tööriist oleks enne igasuguseid hooldustöid välja lülitatud ja akukassett eemaldatud.
7. Veenduge alati, et teie jalgealune oleks kindel. Kui töötate körguses, siis jälgige, et teist allpool ei viibiks inimesi.

HOIDKE JUHEND ALLES.

⚠️ HOIATUS:

ÄRGE laske mugavusel või toote kasutamisharjumustel (mis on saadud korduva kasutuse jooksul) asendada vankumatut toote ohutuseeskirjade järgimist. VALE KASUTUS või käesoleva kasutusjuhendi ohutusnõuete eiramine võib põhjustada tõsiseid vigastusi.

ENC007-7

TÄHTSAD OHUTUSALASED JUHISED

AKUKASSETI KOHTA

1. Enne akukasseti kasutamist lugege (1) akulaadijal, (2) akul ja (3) seadmel olevad köik juhised ja hoiatused läbi.
2. Ärge akukassetti lahti monteerige.
3. Kui tööaeg järjest lüheneb, siis löpetage kasutamine koheselt. Edasise kasutamise tulemuseks vöib olla ülekuumenemisoht, vöimalikud põletused vöi isegi plahvatus.
4. Kui elektrolüüti satub silma, siis loputage silma puhta veega ja pöörduge koheselt arsti

poole. Selline önnetus vöib pöhjustada pimedaksjäämist.

1. Ärge tekitage akukassetis lühist:

(1) Ärge puutuge klemme elektrijuhtidega.
(2) Ärge hoidke akukassetti tööriistakastis koos metallesemetega, nagu naelad, mündid jne.
(3) Ärge tehke akukassetti märjaks ega jätke seda vihma kätte.

Aku lühis võib põhjustada tugevat elektrivoolu, ülekuumenemist, põletusi ning ka seadet tõsiselt kahjustada.

1. Ärge hoidke tööriista ja akukassetti kohtades, kus temperatuur vöib tõusta üle 50° C.
2. Ärge põletage akukassetti isegi siis, kui see on saanud tõsiselt vigastada või on täiesti kulunud. Akukassett võib tules plahvatada.
3. Olge ettevaatlik ning ärge laske akul maha kukkuda või lõöge seda.
4. Ärge kasutage kahjustatud akut.

HOIDKE JUHEND ALLES.

Vihjeid aku maksimaalse kasutusaja tagamise kohta

1. Laadige akukassetti enne kui see täiesti tühjaks saab.
   Alati, kui märkate, et tööriist töötab väiksema vöimsusega, peatage töö ja laadige akut.
2. Ärge kunagi laadige täislaetud akukassetti.
   Liigne laadimine lühendab aku kasutusiga.
3. Laadige akukassetti toatemperatuuril 10° C - 40° C. Laske kuumal akukassetil enne laadimist maha jahtuda.
4. Kui Te akukassetti pikemat aega ei kasuta, laadige seda iga kuue kuu järel.

FUNKTSIONAALNE KIRJELDUS

△HOIATUS:

- Kandke alati hoolt selle eest, et tööriist oleks enne selle reguleerimist või talitluse kontrollimist välja lülitatud ning akukassett eemaldatud. Kui tööriist ei ole välja lülitatud ja akukassett ei ole eemaldatud, võib see lõppeda ootamatust käivitumisest põhjustatud tõsise vigastusega.

Akukasseti paigaldamine või eemaldamine

Joon.1

△HOIATUS:

• Lülitage tööriist alati enne akukasseti paigaldamist või eemaldamist välja.
• Hoidke tööriista ja akukassetti kindlalt käes, kui paigaldate või eemaldate akukassetti. Kui eirata nõuet tööriista ja akukassetti hoidmise kohta, võivad need käest libiseda ja maha kukkudes puruneda ja põhjustada kehavigastusi.

Akukasseti eemaldamiseks libistage see tööriista küljest lahti, vajutades kasseti esiküljel paiknevat nuppu alla.

Akukasseti paigaldamiseks joondage akukasseti keel korpuse soonega ja libistage kassett oma kohale. Paigaldage kassett alati nii kaugele, et see lukustuks klöpsatusega oma kohale. Kui näete nupu ülaosas punast osa, pole kassett täielikult lukustunud.

⚠ HOIATUS:

• Paigaldage akukassett alati täies ulatuses nii, et punast osa ei jääks näha. Vastasel korral võib kassett tööriistast välja kukkuda ning vigastada Teid või läheduses viibivaid isikuid.
• Ärge rakendage jõudu akukasseti paigaldamisel. Kui kassett ei lähe kergesti sisse, pole see õigesti paigaldatud.

Aku kaitsesüsteem

(tähe märgisega liitiumioonaku)

Joon.2

Tähe märgisega liitiumioonakud on varustatud kaitsesüsteemiga. Süsteem lülitab tööriista toitevoolu automaatselt välja, et pikendada aku eluiga.

Tööriist seiskub käitamise ajal automaatselt, kui tööriista ja/või aku kohta kehtivad järgmised tingimused.

- Ülekoormus.

Tööriista kasutatakse viisil, mis põhjustab toitevoolu tugevuse tõusu lubatust kõrgemale. Sellisel juhul libistage tööriista liugurlülitit asendi „O“ (VÄLJAS) poole ja lõpetage töö, mis põhjustas tööriista ülekoormuse. Taaskäivitamiseks libistage liugurlülitit uuesti asendi „I“ (SEES) poole.

Kui tööriist ei käivitu, on aku üle kuumenenud. Sellisel juhul laske akul maha jahtuda enne, kui libistate liugurlülitit uuesti asendi

„I“ (SEES) poole.

- Madal akupinge.

Aku jääkmahtuvus on liiga väike ja tööriist ei hakka tööle. Sellisel juhul eemaldage aku ja laadige seda.

Lüliti funktsioneerimine

Joon.3

△HOIATUS:

- Kontrollige alati enne akukasseti paigaldamist, et tööriist oleks välja lülitatud.

Tööriista käivitamiseks libistage liugurlülitit asendi „I“ (SEES) suunas.

Tööriista seiskamiseks libistage liugurlüliti asendi „O“ (VÄLJAS) suunas.

Ringikujulise liikumise kiiruse reguleerimine

Joon.4

Ringikujulise liikumise kiirus on reguleeritav. Ringikujulise liikumise kiiruse muutmiseks keerake valimisketast 1 ja 6 vahel. Mida suurem on number, seda suurem on ringikujulise liikumise kiirus. Seadke valimisketas enne töö alustamist töödeldava detaili jaoks sobivale numbrile.

MÄRKUS:

- Valimisketast ei saa keerata otse numbrilt 1 numbrile 6 ja numbrilt 6 numbrile 1. Valimisketta suhtes jõu rakendamine võib kahjustada tööriista. Valimisketta suuna muutmisel keerake ketast alati niimoodi, et läbite kõiki vahepealseid numbreid.

Eesmise lambi süütamine

△HOIATUS:

- Ärge kunagi vaadake otse valgusesse. Otsene valgus kahjustab silmi.

Joon.5

Esilambi sisselülitamiseks libistage liugurlülitit asendi „I“ (SEES) poole. Lamp jääb põlema seniks, kui lüliti on asendis „I“ (SEES). Lamp kustub automaatselt pärast seda, kui vajutate liugurlüliti tagaosale ja seejärel libistate liugurlülitit asendi „O“ (VÄLJAS) suunas.

Ülekoormuse kaitse

Kui tööriist on ülekoormatud ja tööriista temperatuur on saavutanud teatud taseme, hakkab esilamp vilkuma ja tööriist seiskub automaatselt. Taaskäivitamiseks körvaldage ülekoormuse põhjus.

Märgutuli

Joon.6

- Aku tühjenemisel hakkab indikaatorlamp vilkuma. - Kui aku laetuse tase on väga madal, siis tööriist seiskub ja indikaatorlamp jääb umbes kümneks sekundiks põlema.

Sellisel juhul eemaldage akukassett tööriistast ja laadige seda.

KOKKUPANEK

⚠️ HOIATUS:

- Kandke alati hoolt selle eest, et tööriist oleks enne igasuguseid hooldustöid välja lülitatud ja akukassett eemaldatud.

Rakenduse tööriista (valikuline lisavarustus) paigaldamine või eemaldamine

HOIATUS:

- Ärge paigaldage rakenduse tööriista tagurpidi. Rakenduse tööriista paigaldamine tagurpidi võib kahjustada tööriista ja põhjustada raske kehavigastuse. - Paigaldage rakenduse tööriist õiges suunas vastavalt oma tööle. Rakenduse tööriista saab paigaldada iga 30-kraadise nurga all.

Joon.7

Joon.8

Paigaldage rakenduse tööriist (valikuline lisatarvik) tööriista ääriku külge selliselt, et tööriista ääriku eenduvad osad sobituksid rakenduse tööriistas olevatesse aukudesse. Seejärel kinnitage rakenduse tööriist, keerates polt kuuskantvõtmega tugevasti kinni.

Kui kasutate lihvimisrakenduse tööriista, kinnitage rakenduse tööriist lihvtalla külge niimoodi, et see ühtib lihvtalla suunaga.

Lihvtallal on takjakinnitussüsteem, mis võimaldab lihvpaberi hõlpsat ja kiiret paigaldamist.

Kuna lihvpaberitel on augud tolmu eemaldamiseks, siis kinnitage lihvpaber selliselt, et lihvpaberis olevad augud ühtiksid lihvtallas olevate aukudega.

Lihvpaberi eemaldamiseks tõstke selle ots üles ja tömmake lihvpaber lahti.

Keerake rakenduse tööriista paigalduspolt kuuskantvõtmega lahti ja eemaldage see ning seejärel eemaldage rakenduse tööriist.

Joon.9

Kui kasutate rakenduse tööriistu, millel on erinevat tüüpi paigaldussektsioonid, siis kasutage öiget adapterit (valikuline lisatarvik).

Kuuskantvõtme hoiulepanek

Joon.10

Pange ajaks, mil te seda ei kasuta, kuuskantvõti joonisel näidatud viisil hoiule, et see ära ei kaoks.

TÖÖRIISTA KASUTAMINE

△HOIATUS:

- Enne tööriista käivitamist ja töötamise ajal hoidke oma käsi ja nägu rakenduse tööriistast eemal.

⚠️ HOIATUS:

- Ärge rakendage tööriistale liiga suurt koormust, sest see vöib pöhjustada mootori lukustumise ja

tööriista seiskumise.

Lõikamine, saagimine ja lihvimine

△HOIATUS:

- Ärge liigutage tööriista jõuga edasi tööriista rakenduse suunas (nt mölema külje poole), kui lõikeserv puudub. See võib tööriista kahjustada.

Joon.11

Asetage rakenduse tööriist töödeldavale detailile.

Seejärel lükake tööriista edasi niimoodi, et rakenduse tööriista liikumine ei aeglustuks.

MÄRKUS:

• Tööriistale jõu või liiga suure surve avaldamine võib vähendada jõudlust.
• Enne lõikamist on soovitatav, et seadistaksite ringikujulise liikumise kiiruse vahemikku 4–6.

Lihvimine

△HOIATUS:

• Ärge kasutage puidu lihvimiseks lihvpaberit, millega lihvisite metalli.
• Ärge kasutage kulunud või abrasiivpulbrita lihvpaberit.

Joon.12

Pange lihvpaber vastu töödeldavat detaili.

MÄRKUS:

• Soovitame, et katsetaksite ringikujulise liikumise kiirust töödeldava detaili materjalist proovitükil, et määrata kindlaks sobiv kiirus oma töö jaoks.
• Kasutage sama teralisusega lihvpaberit seni, kuni terve töödeldav detail on lihvitud. Lihvpaberi väljavahetamine teise teralisusega lihvpaberi vastu ei pruugi tagada head viimistlust.

Tolmueemaldusseadme ühendusdetail (valikuline lisatarvik)

1. Otsaku rihm
2. Tolmuotsak
3. Tolmuotsak
4. Tolmueemaldusseadme ühendusdetail
5. Vildist röngas
6. Tugiketas
7. Rakenduse tööriista paigalduspolt
8. Tööriistas olevad augud
9. Eenduvad osad otsaku rihmal

012778

• Paigaldage tolmu otsakud ja ühendusdetail.
- Paigaldage otsaku rihm tööriistale niimoodi, et selle eenduvad osad asetuksid selle kinnitamiseks tööriistas olevatesse aukudesse.
- Paigaldage vildist röngas ja lihvtald tolmueemaldusseadme ühendusdetaili külge ja seejärel kinnitage need rakenduse tööriista paigalduspoldiga.

Joon.13

Kui soovite puhtamalt töötada, ühendage tööriista külge tolmuimeja. Ühendage tolmuimeja voolik tolmueemaldusseadme (valikuline lisavarustus) ühendusdetaili külge.

HOOLDUS

⚠ HOIATUS:

• Kandke alati enne kontroll- või hooldustoimingute teostamist hoolt selle eest, et tööriist oleks välja lülitatud ja akukassett korpuse küljest eemaldatud.
• Ärge kunagi kasutage bensiini, vedeldit, alkoholi ega midagi muud sarnast. Selle tulemuseks võib olla luitumine, deformatsioon või pragunemine.

Toote OHUTUSE ja TÖÖKINDLUSE säilimiseks tuleb vajalikud remonttööd, süsiharja kontrollimine ja väljavahetamine ning muud hooldus- ja reguleerimistööd lasta teha Makita volitatud teeninduskeskustes. Alati tuleb kasutada Makita varuosi.

VALIKULISED TARVIKUD

△HOIATUS:

- Neid tarvikuid ja lisaseadiseid on soovitav kasutada koos Makita tööriistaga, mille kasutamist selles kasutusjuhendis kirjeldatakse. Muude tarvikute ja lisaseadiste kasutamisega kaasneb vigastada saamise oht. Kasutage tarvikuid ja lisaseadiseid ainult otstarvetel, milleks need on ette nähtud.

Saate vajadusel kohalikust Makita teeninduskeskusest lisateavet nende tarvikute kohta.

• Segmentidega saeketas
• Saeketas
• Vertikaalettenihkega saeketas
• Kaabits (jäik)
• Kaabits (elastne)
  • Hammastega segmenttera
  • Tavaline vuugilõikur
  • HM eemaldusseade
  • HM segmentidega saetera
  • HM lihvimisplaat
  • Segmentidega teemantsaeketas

• Lihvtald

- Adapter

• Kolmnurkne lihvpaber (punane/valge/must)

- Kolmnurkne villast poleerimisketas (keskmine/kare/abrasiivpulbrita)

• Kolmnurkne poleerimisvilt

- Kuuskantvõti

• Tolmueemaldusseadme ühendusdetail

- Makita algupärane aku ja laadija

MÄRKUS:

- Mõned nimekirjas loetletud tarvikud võivad kuuluda standardvarustusse ning need on lisatud tööriista pakendisse. Need võivad riikide lõikes erineda.
