Produkto tipas	Belaidis svyruojantis daugiafunkcis įrankis
Modelis	BTM40RFE
Prekės ženklas	Makita
Maitinimo šaltinis	18 V Ličio jonų baterija (LXT serija)
Baterijos talpa	3,0 Ah (įtraukta) arba didesnė
Tuščiosios eigos greitis	6 000 - 20 000 OPM
Virpesių kampas	3,2° (kairėje/dešinėje 1,6°)
Bendras ilgis	330 mm (13 col.)
Svoris (su baterija)	1,7 kg (3,7 svaro)
Kintamasis greitis	Taip, reguliavimas rankenėle
Keitimas be įrankių	Taip, per svirtelę
LED lemputė	Taip, įjungimo/išjungimo jungiklis
Minkštas paleidimas	Taip
Elektrinis stabdys	Taip
Vibracijos kontrolė	Taip, antivibracinis korpusas
Dulkėsiurbimas	Suderinamas su dulkių siurblio adapteriu
Priežiūra	Laikykite ventiliacijos angas švarias; periodiškai tikrinkite anglies šepetėlius
Valymas	Nuvalykite sausa šluoste; nenaudokite tirpiklių
Saugos funkcijos	Užrakto mygtukas, apsauga nuo perkrovos, ašmenų apsauga
Atsarginių dalių prieinamumas	Šepetėliai, pavarų korpusas, jungiklis, ašmenų spaustukas
Remontuojamumas	Vartotojo keičiami anglies šepetėliai; remonto centras varikliui/pavaroms
Bendra informacija	Pjovimui, šlifavimui, grandymui ir poliravimui; naudokite su Makita ašmenimis ir priedais

Dažnai užduodami klausimai - BTM40RFE MAKITA

Kokia baterija tinka Makita BTM40RFE?

BTM40RFE naudoja 18 V LXT ličio jonų baterijas. Ji suderinama su visomis Makita 18 V LXT slydimo tipo baterijomis, įskaitant 3,0 Ah, 5,0 Ah ir didesnes talpas.

Ar BTM40RFE komplektuojamas su įkrovikliu ir baterija?

BTM40RFE paprastai parduodamas kaip rinkinys, kuriame yra 3,0 Ah baterija, įkroviklis ir nešimo dėklas. Jei perkate tik įrankį be priedų, turėsite įsigyti bateriją ir įkroviklį atskirai.

Kaip pakeisti ašmenis ant BTM40RFE?

Įrankis turi ašmenų keitimą be įrankių. Tiesiog pasukite svirtelę ant įrankio šono, įdėkite ašmenis ir atleiskite svirtelę. Prieš naudodami įsitikinkite, kad ašmenys yra tvirtai užfiksuoti.

Koks yra BTM40RFE virpesių kampas?

Virpesių kampas yra 3,2 laipsnio bendras (1,6 laipsnio kairėje ir dešinėje). Tai užtikrina efektyvų pjovimą ir šlifavimą.

Ar galiu naudoti bet kurios markės ašmenis su Makita BTM40RFE?

Nors universalūs ašmenys su OIS (Oscillating Interface System) standartu gali tikti, Makita rekomenduoja naudoti savo ašmenis, kad būtų užtikrintas optimalus veikimas ir saugumas. Visada įsitikinkite, kad ašmenys yra tinkamai pritvirtinti.

Kaip sureguliuoti greitį ant BTM40RFE?

Greitis valdomas kintamo greičio rankenėle ant įrankio viršaus. Sukite rankenėlę, kad sureguliuotumėte virpesių greitį nuo 6000 iki 20 000 OPM (virpesių per minutę), kad atitiktų medžiagą.

Ar BTM40RFE turi dulkių ištraukimo sistemą?

Taip, įrankis turi dulkių ištraukimo angą, kurią galima prijungti prie dulkių siurblio naudojant papildomą adapterį. Tai padeda išlaikyti darbo vietą švarią.

Koks yra BTM40RFE svoris?

Įrankis sveria maždaug 1,7 kg (3,7 svaro) su įdėta 3,0 Ah baterija. Jis sukurtas taip, kad būtų lengvas ir lengvai valdomas.

Kaip prižiūrėti BTM40RFE?

Reguliari priežiūra apima ventiliacijos angų valymą suslėgtu oru, anglies šepetėlių nusidėvėjimo tikrinimą ir įrankio laikymą sausą. Dėl išsamesnės priežiūros apsilankykite įgaliotame Makita serviso centre.

Ar BTM40RFE suderinamas su šlifavimo padėklais?

Taip, įrankis priima lipnius šlifavimo padėklus (parduodami atskirai) šlifavimo darbams. Naudokite tinkamo dydžio ir šiurkštumo padėklą savo projektui.

NAUDOJIMO INSTRUKCIJA BTM40RFE MAKITA

1-1. Mygtukas	7-1. Darbo įrankio montavimo varžtas	9-2. Darbo įrankyje esančios angos
1-2. Raudonas indikatorius	7-2. Darbo įrankyje esančios angos	9-3. Adapteris (reikiamas tam tikriems darbo įrankiams)
1-3. Akumuliatoriaus kasetė	7-3. Ant įrankio antibriaunio esančios iškyšos	9-4. Ant įrankio antibriaunio esančios iškyšos
2-1. Žvaigždutės ženklas
3-1. Stumdomas jungiklis	8-1. Darbo įrankio montavimo varžtas	10-1. Šešiabriaunis veržliaraktis
4-1. Ratukas	8-2. Šešiabriaunis veržliaraktis
5-1. Priekinė lemputė	8-3. Priveržkite
6-1. Indikatoriaus lemputė	9-1. Darbo įrankio montavimo varžtas

SPECIFIKACIJOS

Modelis		BTM40		BTM50
Virpesių per minutę		6 000 - 20 000 (min -1 )
Svyravimo kampas, kairėn/dešinėn		1,6 ° (iš viso 3,2 °)
Bendras ilgis 324 mm
Standartinė akumuliatoriaus kasetė		BL1430	BL1415 *	BL1830	BL1815 *
Neto svoris	be dulkių ištraukimo priedo	1,9 kg	1,7 kg	2,0 kg	1,8 kg
	su dulkių ištraukimo priedu	2,0 kg	1,8 kg	2,1 kg	1,9 kg
nominali įtampa Nuol. sr. 14,4 V Nuol. sr		18 V

*PASTABA: Norint užtikrinti nepertraukiamą veikimą, rekomenduojama naudoti didelės galios akumuliatoriaus kasetes BL1430 ir BL1830.

- Atliekame nepertraukiamus tyrimus ir nuolatos tobuliname savo gaminius, todėl čia pateikiamos specifikacijos gali būti keičiamos be įspėjimo.

- Specifikacijos ir akumuliatorių kasetės įvairiose šalyse gali skirtis.

- Svoris su akumuliatoriaus kasete pagal Europos elektrinių įrankių asociacijos metodiką „EPTA-Procedure 01/2003“

ENE080-1

Numatytoji paskirtis

Šis įrankis skirtas medienai, plastikui, gipsui, spalvotiesiems metalams pjauti bei pjaustyti ir detalėms (pvz., negrūdinto plieno vinims ir kabėms) tvirtinti. Jis taip pat skirtas apdirbti minkštas sienines plyteles, o taip pat sausai šlifuoti ir grandyti nedidelius paviršius. Jis ypač tinka pakraščiams apdirbti ir lygiems pjūviams atlikti.

ENG905-1

Triukšmas

Tipiškas A svertinis triukšmo lygis nustatytas pagal EN60745:

Darbo režimas: šlifavimas

Garso slègio lygis (LpA): 78 dB(A)

Paklaida (K): 3 dB (A)

Triukšmo lygis dirbant gali viršyti 80 dB(A).

Darbo režimas: pjovimas îleidžiamujų pjūvių pjovimo disku

Modelis BTM40

Garso slègio lygis (LpA): 82 dB(A)

Garso galios lygis (LWA): 93 dB(A)

Paklaida (K) : 3 dB (A)

Modelis BTM50

Garso slègio lygis (LpA): 84 dB(A)

Garso galios lygis (LWA): 95 dB(A)

Paklaida (K) : 3 dB (A)

Darbo režimas: pjovimas segmentiniu pjovimo disku

Garso slègio lygis (LpA): 81 dB(A)

Garso galios lygis (LWA): 92 dB(A)

Paklaida (K) : 3 dB (A)

Darbo režimas: grandymas

Modelis BTM40

Garso slègio lygis (LpA): 81 dB(A)

Garso galios lygis (LWA): 92 dB(A)

Paklaida (K) : 3 dB (A)

Modelis BTM50

Garso slègio lygis (LpA): 83 dB(A)

Garso galios lygis (LWA): 94 dB(A)

Paklaida (K) : 3 dB (A)

Dėvėkite ausų apsaugas

Vibracija

Vibracijos bendroji vertė (trijų ašių vektorinė suma) nustatyta pagal EN60745:

Darbo režimas: šlifavimas

Vibracijos skleidimas (a _h ): 2,5 m/s ² arba mažiau

Paklaida (K) : 1,5 m/s ²

Darbo režimas: pjovimas îleidžiamujų pjūvių pjovimo disku

Modelis BTM40

Vibracijos skleidimas ( a_h ): 9,5 m/s ²

Paklaida (K): 1,5 m/s ⁴

Modelis BTM50

Vibracijos skleidimas (ah) : 10,0 m/s²

Paklaida (K): 1,5 m/s²

Darbo režimas: pjovimas segmentiniu pjovimo disku

Modelis BTM40

Vibracijos skleidimas (ah) : 5,0 m/s ²

Paklaida (K): 1,5 m/s²

Modelis BTM50

Vibracijos skleidimas (ah) : 5,5 m/s ²

Paklaida (K): 1,5 m/s²

Darbo režimas: grandymas

Modelis BTM40

Vibracijos skleidimas (ah) : 7,5 m/s ²

Paklaida (K): 1,5 m/s²

Modelis BTM50

Vibracijos skleidimas ( a_h ): 9,5 m/s ²

Paklaida (K): 1,5 m/s²

ENG901-1

- Paskelbtasis vibracijos emisijos dydis nustatytas pagal standartini testavimo metodą ir ji galima naudoti vienam jrankiui palyginti su kitu.

- Paskelbtasis vibracijos emisijos dydis taip pat gali būti naudojamas preliminariai įvertinti vibracijos poveikį.

⚠️ISPĖJIMAS:

• Faktiškai naudojant elektrinį įrankį, keliamos vibracijos dydis gali skirtis nuo paskelbtojo dydžio, priklausomai nuo būdu, kuriais yra naudojamas šis įrankis.
• Siekiant apsaugoti operatorių, būtinai įvertinkite saugos priemones, remdamiesi vibracijos poveikio įvertinimu esant faktinėms naudojimo sąlygoms (atsižvelgdami į visas darbo ciklo dalis, pavyzdžiui, ne tik kiek laiko įrankis veikia, bet ir kiek kartų jis yra išjungiamas bei kai jis veikia be apkrovų).

Tik Europos šalims

ES atitikties deklaracija

Mes, „Makita Corporation" bendrovė, būdami atsakingas gamintojas, pareiškiame, kad šis „Makita" mechanizmas(-ai):

Mechanizmo paskirtis:

Akumuliatorinis daugiafunkcis įrankis

Modelio Nr./ tipas: BTM40, BTM50

priklauso serijinei gamybai ir

atitinka šias Europos direktyvas:

2006/42/EC

ir yra pagamintas pagal šiuos standartus arba

normatyvinius dokumentus:

EN60745

Techninę dokumentaciją saugo mūsų įgaliotasis atstovas

Europoje, kuris yra:

Makita International Europe Ltd.

Bendrieji perspėjimai darbui su elektriniais įrankiais

I SPÉJIMAS Perskaitykite visus saugos

ispėjimus ir instrukcijas. Nesilaikydami žemiau pateiktų įspėjimų ir instrukcijų galite patirti elektros smūgį, gaisrą ir/arba sunkų sužeidimą.

Išsaugokite visus įspėjimus ir

instrukcijas, kad galètumète jas

peržiūrėti ateityje.

GEB094-2

SAUGOS ISPÈJIMAI DÉL AKUMULIATORINIO DAUGIAFUNKCIO IRANKIO NAUDOJIMO

1. Šis elektrinis įrankis skirtas pjauti, pjaustyti, galąsti ir šlifuoti. Skaitykite visus prie šio elektrinio įrankio pridėtus saugos įspėjimus, nurodymus, iliustracijas ir techninius reikalavimus. Nesilaikant toliau pateiktų nurydymų, gali kilti elektros smūgio, gaisro ir (arba) sužeidimo pavojus.

2. Atlikdami darbus, kurių metu pjovimo dalis galėtų užkliudyti nematomą laidą arba savo paties laidą, laikykite elektrinius įrankius už izoliuotų paviršių. Pjovimo daliai prisilietus prie „gyvo“ laido, neizoliuotos metalinės elektrinio įrankio dalys gali sukelti elektros smūgį ir nutrenkti operatorių.

3. Žnyplėmis ar kitu praktišku būdu įtvirtinkite ir paremkite ruošinį ant stabilios platformos. Laikant ruošinį rankomis arba prispaudus prie kūno, jis yra nestabilus, todėl galite prarasti jo kontrolę.

4. Būtinai naudokite apsauginius akinius. Iprastiniai akiniai ar akiniai nuo saulės NĖRA apsauginiai akiniai.

5. Nepjaukite vinių. Prieš dirbdami apžiūrėkite, ar ruošinyje nėra vinių, ir jas išimkite.

6. Tvirtai laikykite įrankį.

7. Prieš ijungdami jungikli, patikrinkite, ar darbo įrankis neliečia ruošinio.

8. Žiūrėkite, kad rankos būtų kuo toliau nuo judamųjų dalių.

9. Nepalikite veikiančio įrankio. Naudokite įrankį tik laikydami rankomis.

10. Prieš išimdami geležte iš ruošinio, būtinai išjunkite ir palaukite, kol ji visiškai sustos.

11. Nelieskite darbo įrankio arba ruošinio iškart po naudojimo; jie gali būti itin karšti ir nudeginti odą.

12. Be reikalo nenaudokite jrankio be apkrovos.

13. Atsižvelgdami į apdirbamą medžiagą ir darbo pobūdį, būtinai užsidėkite kaukę, saugančią nuo dulkių / respiratorių.

14. Kai kuriose medžiagose esama cheminių medžiagų, kurios gali būti nuodingos. Saugokitės, kad neįkvėptumėte dulkių ir nesiliestumėte oda. Laikykitės medžiagų tiekėjo saugos duomenimis.

15. Šis įrankis nėra atsparus vandeniui, todėl nenaudokite vandens ant ruošinio paviršiaus.

16. Atlikdami šlifavimo darbus, tinkamai védinkite darbo patalpą.

17. Naudojant ši įrankį tam tikrų gaminių, dažų ir medžio šlifavimui, operatoriui gali kelti pavojų dulkės, kuriose yra pavojingų medžiagų. Naudokite tinkamas kvėpavimo takų apsaugines priemones.

18. Prieš naudodami patikrinkite, ar diskas nėra įskilęs ar sulūžęs. Įsikilimai ir lūžimai gali sužeisti.

19. Nenaudokite priedų, kurie nėra specialiai sukurti ir rekomenduojami įrankio gamintojo. Vien dėl to, kad priedą įmanoma pritaisyti prie jūsų elektrinio įrankio, tai negali užtikrinti saugios eksploatacijos.

20. Dévékite asmeninės apsaugos aprangą. Priklausomai nuo pritaikymo, naudokite apsauginį veido skydelį, tamsius arba apsauginius akinius. Kaip pridera, dévékite

klausos apsaugos priemones, pirštines ir dirbtuvės prijuostę, sulaikančią smulkius abrazyvus arba ruošinio skeveldras. Akių apsauga turi sulaikyti skriejančias nuolaužas, susidariusias įvairų operacijų metu. Priešdulkinė puskaukė arba respiratorius turi filtruoti dalelytes, susidariusias jums vykdant operacijas. Dėl intensyvaus ilgalaikio triukšmo galima prarasti klausą.

1. Laikykite stebinčiuosius toliau nuo darbo vietos. Kiekvienas, užeinantis į darbo vietą, turi dévėti asmeninę apsaugos aprangą. Ruošinio ar sulūžusio priedo skeveldros gali nuskrieti toliau ir sužeisti asmenis už tuo metu vykdomos operacijos zonos.

2. Niekada nepadėkite šio elektrinio įrankio, kol jo priedas nėra visiškai sustojęs. Greitai besisukantis priedas gali užkabinti paviršių ir jūs galite nebesuvaldyti elektrinio įrankio.

3. Nešant įrankį prie savo šono, jis privalo būti išjungtas. Kitaip priedas gali atsitiktinai užkabinti jūsų drabužius ir jus sužaloti.

4. Nenaudokite elektrinio įrankio būdami netoliese degiųjų medžiagų. Nuo kibirkščių degiosios medžiagos gali užsidegti.

5. Nenaudokite priedų, kuriems reikalingi skysti aušinimo skysčiai. Naudojant vandenį ar kitą skystį gali ištikti mirtina elektros trauma ar elektros smūgis.

6. Prieš ką nors darydami su įrankiu, visada patikrinkite, ar jis išjungtas, o laido kištukas - ištrauktas iš elektros lizdo, ir ar akumuliatorius išimtas.

7. Būtinai įsitikinkite, kad tvirtai stovite. Jei naudojate įrankį aukštai, įsitikinkite, kad apačioje nėra žmonių.

SAUGOKITE ŠIAS INSTRUKCIJAS.

⚠️ISPĖJIMAS:

NELEISKITE, kad patogumas ir gaminio pažinimas (igyjamas pakartotinai naudojant) susilpnintų griežtą saugos taisyklių, taikytinų šiam gaminiui, laikymąsi. Dėl NETINKAMO NAUDOJIMO arba saugos taisyklių nesilaikymo, kurios pateiktos šioje instrukcijoje galima rimtai susižeisti.

ENC007-7

SVARBIOS SAUGOS INSTRUKCIJOS

AKUMULIATORIAUS KASETEI

1. Prieš naudodami akumuliatoriaus kasetę, perskaitykite visas instrukcijas ir perspėjimus ant (1) akumuliatorių kroviklio, (2) akumuliatorių ir (3) akumuliatorių naudojančio

gaminio.

1. Neardykite akumuliatoriaus kasetės.
2. Jei įrankio darbo laikas žymiai sutrumpėjo, nedelsdami nutraukite darbą su įrankiu. Tai kelia perkaitimo, nudegimų ar net sprogimo pavojų.
3. Jei elektrolitas pateko i akis, plaukite jas tyru vandeniu ir nedelsdami kreipkitės i gydytoja. Yra regėjimo praradimo pavojus.
4. Neužtrumpinkite akumuliatoriaus kasetės:

(1) kontaktų nelieskite jokiomis elektrai laidžiomis medžiagomis;
(2) venkite laikyti akumuliatoriaus kasetę kartu su kitais metaliniais daiktais, pavyzdžiui, vinimis, monetomis ir .t. t.;
(3) Saugokite akumuliatoriaus kasetę nuo vandens ir lietaus.

Trumpasis jungimas akumuliatoriuje gali sukelti stiprią srove, perkaitima, galimus nudegimus ar net akumuliatoriaus gedima.

1. nelaikykite įrankio ir akumuliatoriaus kasetės vietose, kur temperatūra gali pasiekti ar viršyti 50° C (122° F);
2. nedeginkite akumuliatoriaus kasetės, net jei yra stipriai pažeista ar visiškai susidėvėjusi. Ugnyje akumuliatoriaus kasetė gali sprogti.
3. Saugokite akumuliatorių nuo kritimo ir smūgių.
4. Nenaudokite pažeisto akumuliatoriaus.

SAUGOKITE ŠIAS INSTRUKCIJAS.

Patarimai, ką daryti, kad akumuliatorius tarnautų kuo ilgiau

1. Kraukite akumuliatoriaus kasetę prieš jai visiškai išsikraunant.
   Visuomet nustokite naudoti įrankį ir kraukite akumuliatoriaus kasetę, kai pastebite sumažėjusią įrankio galią.
2. Niekada nekraukite iki galo ikrautos akumuliatoriaus kasetės.
   Per didelis ikrovimas trumpina akumuliatoriaus eksploatacijos laiką.
3. Kraukite akumuliatoriaus kasetę kambario temperatūroje 10° C - 40° C (50° F - 104° F). Prieš kraudami leiskite atvesti karštai akumuliatoriaus kasetei.
4. Ikraukite akumuliatoriaus kasetę kas šešis mėnesius, kai jos ilgai nenaudojate.

VEIKIMO APRAŠYMAS

⚠️ISPĖJIMAS:

- Prieš pradėdami reguliuoti arba tikrinti įrankio veikimą, visuomet būtinai išjunkite įrankį ir išimkite akumuliatoriaus kasetę. Neišjungus įrankio ir neištraukus akumuliatoriaus kasetės, galima sunkiai susižeisti dėl atsitiktinio įrankio įjungimo.

Akumuliatoriaus kasetės uždėjimas ir nuėmimas

Pav.1

⚠️DÈMESIO:

• Prieš jdėdami arba išimdami akumuliatoriaus kasetę, visada išjunkite įrankį.
• Idėdami arba išimdami akumuliatoriaus kasetę, tvirtai laikykite įrankį ir akumuliatoriaus kasetę. Jeigu įrankį ir akumuliatoriaus kasetę laikysite netvirtai, jie gali išskysti iš jūsų rankų ir sąlygoti įrankio bei akumuliatoriaus kasetės gedimą ir vartotojo sužalojimą.

Jei norite išimti akumuliatoriaus kasetę, ištraukite ją iš įrankio, stumdami mygtuką, esantį kasetės priekyje.

Jeigu norite įdėti akumuliatoriaus kasetę, sutapdinkite liežuvėlį ant akumuliatoriaus kasetės su grioveliu korpuse ir įstumkite į skirtą vietą. Įdėkite iki galo, kol spragtelėdama užsifiksuos. Jeigu matote raudoną indikatorių viršutinėje mygtuko pusėje, ji nėra visiškai užfiksuota.

⚠️DÈMESIO:

• Akumuliatoriaus kasetę visada jkiškite iki galo, kol nebematysite raudono indikatoriaus. Priešingu atveju ji gali atsitiktinai iškristi iš įrankio, sužeisti jus ar aplinkinius.
• Nekiškite akumuliatoriaus kasetės jėga. Jeigu kasetė sunkiai lenda, ji kišama netinkamai.

Akumuliatoriaus apsaugos sistema (ličio jonų akumuliatorius su žvaigždutės ženklu)

Pav.2

Ličio jonų akumuliatoriuose su žvaigždutės ženklu būna įrengta apsaugos sistema. Ši sistema automatiškai atjungia įrankio maitinimą, kad akumuliatorius tarnautų ilgiau.

Irankis automatiškai išsijungs darbo metu, esant vienai iš šių įrankio ir (arba) akumuliatorius darbo sąlygai:

- Perkrautas:

Irankis naudojamas taip, kad jame nejprastai padidėja elektros srovė.

Tokiu atveju pastumkite įrankio stumdomą jungiklį išjungimo padėties „O (OFF)“ link ir nutraukite darba, dėl kurio kilo įrankio perkrova. Jeigu įrankį vėl norite įjungti, pastumkite stumdomą jungiklį įjungimo padėties „I (ON)“ link.

Jeigu įrankis nejsijungia, reiškia perkrautas akumuliatorius. Tokiu atveju palaukite, kol akumuliatorius atvės, paskui vėl pastumkite stumdomą jungiklį įjungimo padėties „l (ON)“ link.

• Žema akumuliatoriaus įtampa:

Likusi akumuliatoriaus energija per maža ir įrankis negali veikti. Tokiu atveju išimkite akumuliatorių ir įkraukite ji.

Jungiklio veikimas

Pav.3

⚠️DÈMESIO:

- Prieš įdėdami akumuliatoriaus kasetę i įrankį, visada patikrinkite, ar įrenginys yra išjungtas.

Norėdami įjungti įrankį, pastumkite stumdomą jungiklį įjungimo padėties „I (ON)“ link.

Norėdami įrankį išjungti, pastumkite stumdomą jungiklį išjungimo padėties „O (OFF)“ link.

Sukimosi greičio reguliavimas

Pav.4

Sukimosi greitį galima reguliuoti. Norėdami pakeisti sukimosi greitį, sukite ratuką nuo 1 iki 6. Didesnis skaičius reiškia didesnį sukimosi greitį. Nustatykite ratuką ties savo ruošiniui apdirbti tinkamu skaičiumi.

PASTABA:

- Ratuko negalima tiesiogiai nustatyti iš padėties 1 į padėtį 6 arba iš padėties 6 į padėtį 1. Sukant ratuką jėga, galima sugadinti įrankį. Keisdami ratuko sukimo kryptį, ratuką visada sukite pro kiekvieną tarpinį skaičių.

Priekinės lemputės uždegimas

⚠️ISPĖJIMAS:

- Niekada nežiūrėkite tiesiai į šviesą. Tiesioginė šviesa pažeidžia akis.

Pav.5

Norėdami ijungti priekinę lemputę, pastumkite stumdomą jungiklį ijungimo padėties „I (ON)“ link. Lemputė šviečia tol, kol jungiklis būna ijungimo padėtyje „I (ON)“. Lemputė automatiškai užgęsta paspaudus galinę stumdomo jungiklio dalį, o paskui pastūmus stumdomą jungiklį išjungimo padėties „O (OFF)“ link.

Apsauga nuo perkrovos

Kai įrankis būna perkrautas ir įrankio temperatūra pasiekia tam tikrą lygį, priekinė lemputė pradeda žybčioti ir įrankis automatiškai sustabdomas. Norėdami vėl įjungti įrankį, pašalinkite perkrovos priežastį.

Indikaciné lemputé

Pav.6

• Kai akumuliatoriaus energija pradeda sekti, pradeda žybčioti kontrolinė lemputė.
• Kai dirbant akumuliatoriaus energija ženkliai sumažėja, įrankis išsijungia ir maždaug 10

sekundžių šviečia kontrolinė lemputė.

Tokiu atveju ištraukite akumuliatoriaus kasetę iš įrankio ir įkraukite ją.

SURINKIMAS

⚠️DÈMESIO:

- Prieš darydami ką nors įrankiui visada patikrinkite, ar įrenginys išjungtas, o akumuliatorių kasetė - nuimta.

Darbo įrankio (pasirenkamo priedo) uždėjimas ir nuėmimas

⚠️ISPÈJIMAS:

• Neuždėkite darbo įrankio apverstai. Uždėjus darbo įrankį apverstai, galima sugadinti įrankį ir sunkiai susižeisti.
• Dékite darbo įrankį tinkama kryptimi, atsižvelgdami į atliekamą darbą. Darbo įrankį galima montuoti bet kokiu 30 laipsnių kampu.

Pav.7

Pav.8

Dėkite darbo įrankį (pasirenkamą priedą) ant įrankio antbriaunio taip, kad įrankio antbriaunio iškyšos būtų įkištos į darbo įrankyje esančias angas, ir šešiakampiu veržliarakčiu tvirtai priveržkite varžtą.

Jeigu naudojate šlifavimo darbo įrankį, darbo įrankį ant šlifavimo pado dékite taip, kad jis atitiktų šlifavimo pado sukimosi kryptį.

Šlifavimo padas turi kabliuko ir kilputės tipo tvirtinimo sistema, kuri leidžia lengva ir greitai pritvirtinti šlifavimo popierių.

Kadangi šlifavimo popierius turi angas dulkių ištraukimui, šlifavimo popierių dékite taip, kad šios šlifavimo popieriaus angos sutaptų su šlifavimo pade esančiomis angomis.

Norėdami šlifavimo popierių nuimti, pakelkite jo galą ir nuplėškite jį.

Šešiakampiu veržliarakčiu atsukite ir nuimkite darbo įrankio montavimo varžta, o paskui nuimkite darbo įrankj.

Pav.9

Naudodami darbo įrankius, turinčius skirtingų tipų montavimo dalis, naudokite tinkamą adapterį (pasirenkamą priedą).

Šešiabriaunio veržliarakčio laikymas

Pav.10

Nenaudojamą šešiabriaunį veržliaraktį laikykite taip, kaip parodyta paveikslėlyje, kad nepamestumėte.

NAUDOJIMAS

⚠️ISPĖJIMAS:

- Prieš jjungdami įrankį ir jį naudodami, rankas ir veidą laikykite atokiai nuo darbo įrankio.

⚠️DÈMESIO:

- Neperkraukite įrankio, nes dėl pernelyg didelės apkrovos gali sustoti varikis ir įrankis gali išsijungti.

Pjaustymas, pjovimas ir grandymas

DÈMESIO:

- Nestumkite įrankio jėga įrankio veikimo kryptimi (pvz., bet kurio šono link), kai nėra pjovimo krašto. Antraip įrankis gali būti sugadintas.

Pav.11

Dėkite darbo įrankį ant ruošinio.

Paskui slinkite įrankį i priekį taip, kad darbo įrankio judėjimo greitis nemažėtų.

PASTABA:

• Naudojant jęgą arba pernelyg spaudžiant įrankį, gali sumažėti darbo efektyvumas.
• Prieš pradedant pjauti, sukimosi greitj rekomenduojama 4–6 padétyse.

Šlifavimas

⚠️DÊMESIO:

• Šlifavimo popieriaus, naudoto metalui šlifuoti, nenaudokite medienai šlifuoti.
• Nenaudokite nutrinto šlifavimo popieriaus arba šlifavimo popieriaus be smėlio.

Pav.12

Pridėkite šlifavimo popierių prie ruošinio.

PASTABA:

• Rekomenduojama atlikti bandymą ant nereikalingo ruošinio, kad galima būtų nustatyti tinkamą sukimosi greitį, tinkamą jūsų darbui atlikti.
• Naudokite vienodo šiurkštumo šlifavimo popierių, kol nušlifuosite visą ruošinį. Pakeitus šlifavimo popierių kitokio šiurkštumo šlifavimo popieriumi, apdaila gali būti atlikta netinkamai.

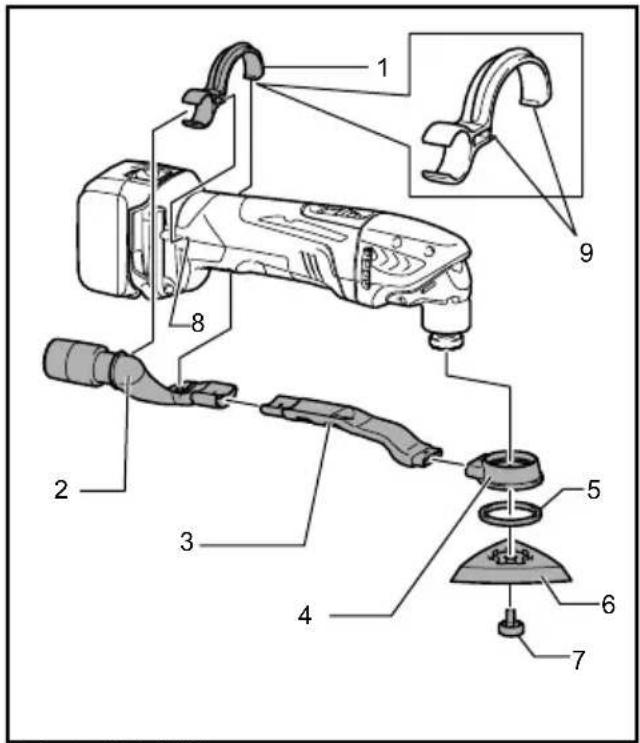

Dulkių ištraukimo priedas (pasirenkamas priedas)

1. Antgalio laikiklis
2. Dulkių surenkamasis antgalis
3. Dulkių surenkamasis antgalis
4. Dulkių įtaiso priedas
5. Fetrinis žiedas
6. Kilimélis
7. Darbo jrankio montavimo varžtas
8. Irankyje esančios angos
9. Ant antgalio laikiklio esančios iškyšos

012778

• Sumontuokite dulkių antgalius ir dulkių įtaiso priedą.
• Antgalio laikiklj ant įrankio dėkite taip, kad jo iškyšos įsitaisytu įrankyje esančiose angose ir jį įtvirtintų.
• Dékite fetrinj žiedą ir šlifavimo padą ant dulkių įtaiso priedo, o paskui priveržkite juos darbo įrankio montavimo varžtu.

Pav.13

Norėdami atlikti švarią pjovimo operaciją, prie šio įrankio prijunkite dulkių siurblį. Prijunkite dulkių siurblio žarną prie dulkių ištraukimo priedo (pasirenkamo priedo).

TECHNINĖ PRIEŽIŪRA

DÉMESIO:

• Visuomet įsitikinkite, kad įrankis yra išjungtas ir akumuliatoriaus kasetė yra nuimta prieš atliekant apžiūrą ir priežiūrą.
• Niekada nenaudokite gazolino, benzino, tirpiklio, spirito arba panašių medžiagų. Gali atsirasti išblukimų, deformacijų arba įtrūkimų.

Kad gaminys būtų SAUGUS ir PATIKIMAS, jį taisyti, apžiūrėti, keisti anglinius šepetėlius, atlikti techninės priežiūros darbus arba reguliuoti turi įgaliotasis kompanijos „Makita" techninės priežiūros centras; reikia naudoti tiktai kompanijos „Makita" pagamintas atsargines dalis.

PASIRENKAMI PRIEDAI

⚠️DÈMESIO:

- Su šiame vadove aprašytu įrenginiu „Makita" rekomenduojama naudoti tik nurodytus priedus ir papildomus įtaisus. Jeigu bus naudojami kitokie priedai ar papildomi įtaisai, gali būti sužaloti žmonės. Priedus arba papildomus įtaisus naudokite tik pagal paskirtį.

Jeigu norite daugiau sužinoti apie tuos priedus, kreipkitės į artimiausią „Makita" techninės priežiūros centra.

• Segmentinis pjovimo diskas
• Apskritas pjovimo diskas
  • lleidžiamujų pjūvių pjovimo diskas
  • Grandiklis (standus)
  • Grandiklis (lankstus)
  • Dantytas segmentinis diskas
  • Paprastas sujungimų pjoviklis
  • HM šalintuvas
  • HM segmentinis pjovimo diskas
  • HM šlifavimo plokštelė
• Deimantinis segmentinis pjovimo diskas
• Šlifavimo padas
• Adapteris
• Šlifavimo popierius „Delta“ (raudonas / baltas / juodas)
• Multinas „Delta“ (vidutinio šiurkštumo / šiurkštus / be smėlio)
  • Poliravimo fetras „Delta“
• Šešiakampis veržliaraktis
  • Dulkių ištraukimo priedas
• Originalus „Makita" akumuliatorius ir kroviklis.

PASTABA:

- Kai kurie sąraše esantys priedai gali būti pateikti įrankio pakuotėje kaip standartiniai priedai. Jie įvairiose šalyse gali skirtis.
