Veiligheidsaanwijzingen

Alle aanwijzingen moeten gelezen en in acht genomen worden om gevaarloos en veilig met het meetgereedschap te werken. Wanneer het meetgereedschap niet volgens de beschikbare aanwijzingen gebruikt wordt, kunnen de geïntegreerde veiligheidsvoorzieningen in

het meetgereedschap belemmerd worden. Maak waarschuwingstickers op het meetgereedschap nooit onleesbaar. BEWAAR DEZE AANWIJZINGEN ZORGVULDIG EN GEEF ZE BIJ HET DOORGEVEN VAN HET MEETGEREEDSCHAP MEE.

▶ Voorzichtig – wanneer andere dan de hier aangegeven bedienings- of afstelvoorzieningen gebruikt of andere methods uitgevoerd worden, kan dit resulteren in een gevaarlijke blootstelling aan straling.
- Het meetgereedschap is voorzien van een laser-waarschuwingsplaatje (aangegeven op de weergave van het meetgereedschap op de pagina met afbeeldingen).
Is de tekst van het laser-waarschuwingsplaatje niet in uw taal, plak dan vóór het eerste gebruik de meegeleverde sticker in uw eigen taal hieroverheen.

Richt de laserstraal niet op personen of dieren en kijk niet zelf in de directe of gereflecteerde laserstraal. Daardoor kunt u personen verblinden, ongevallen veroorzaken of het oog beschadigen.

Als laserstraling het oog raakt, dan moeten de ogen bewust gesloten worden en moet het hoofd onmiddellijk uit de straal bewogen worden.
▶ Breng geen wijzigingen aan de laserinrichting aan.
- Gebruik de laserbril (accessoire) niet als veiligheidsbril. De laserbril dient voor het beter herkennen van de laserstraal; deze beschermt echter niet tegen de laserstraling.
- Gebruik de laserbril (accessoire) niet als zonnebril of in het verkeer. De laserbril biedt geen volledige UV-bescherming en vermindert het waarnemen van kleuren.
Laat het meetgereedschap alleen repareren door gekwalificeerd geschoold personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het meetgereedschap in stand blijft.

Laat kinderen het lasermeetgereedschap niet zonder toezicht gebruiken. Zij zouden per ongeluk andere personen of zichzelf kunnen verblinden.
▶ Werk met het meetgereedschap niet in een omgeving waar ontploffingsgevaar heerst en zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. In het meetgereedschap kunnen vonken ontstaan die het stof of de dampen tot ontsteking brengen.
Neem bij het zagen van werkstukken waarvoor u de hoeken met dit meetgereedschap heeft bepaald, altijd strikt nota van de veiligheids aanwijzingen en werkinstructies van de gebruikte zaag (inclusief de aanwijzingen voor het plaatsen en spannen van het werkstuk). Als de noodzakelijke hoeken bij een bepaalde zaag of een zaagtype niet kunnen worden ingesteld, dan moeten alternatieve zaagmethodes worden gebruikt. Zeer spitse hoeken kunnen met behulp van een conische span- voorziening met een tafel- of handcirkelzaag worden gezaagd.

Beschrijving van product en werking

Neem goed nota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.

Beoogd gebruik

Het meetgereedschap is bestemd voor het meten en overbrengen van hellingen en hoeken, voor het berekenen van enkele en dubbele verstekhoeken evenals voor het controleren en uitlijnen van loodlijnen en horizontale lijnen. Het meetgereedschap is geschikt voor gebruik binnenshuis en buitenshuis. Dit product is een laserproduct voor consumenten in overeenstemming met EN 50689.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het meetgereedschap op de pagina met afbeeldingen.

(1) Uitklapbeen
(2) Displayvenster
(3) Vastzetknop
(4) Basisbeen
(5) Batterijvakdeksel
(6) Vergrendeling van het batterijvakdeksel
(7) Display hoekmeting
(8) Display hellingmeting
(9) Libel voor horizontaal uitlijnen
(10) Libel voor verticaal uitlijnen
(11) Opening voor laserstraal
(12) Laser-waarschuwingsplaatje
(13) Serienummer
(14) Aan/uit-toets
(15) Toets MTR1 voor enkel verstek
(16) Toets MTR2 voor dubbel verstek
(17) Toets Hold
(18) Aan/uit toets laser
(19) Toets geluidssignaal
(20) Toets kalibratie/maateenheidwissel
(21) Beenverlenging
(22) Opbergetui

Aanduidingselementen

(a) Indicator H voor opgeslagen waarde Hold
(b) Batterij-aanduiding
(c) Indicator voor verticale verstekhoek BVL
(d) Indicator voor horizontale verstekhoek MTR
(e) Indicator voor hoekhelling CNR
(f) Indicator voor hellingshoek SPR
(g) Meetwaarde hoekmeting
(h) Uitlijnhulpmiddel naar boven
(i) Uitlijnhulpmiddel naar beneden
(j) Indicator laserwerking
(k) Maateenheid mm/m
(m) Maateenheid°; %
(n) Meetwaarde hellingmeting
(o) Aanduiding voor geluidssignaal

Technische gegevens

Digitale hoek- en hellingmeter GAM 270 MFL

Productnummer

3601K76400

62 | Nederlands

Digitale hoek- en hellingmeter GAM 270 MFL

„HOLD“-functie ●
Modus „Enkel verstek“ ●
Modus „Dubbel verstek“ ●
Modus „Hellingmeting“ ●
Displayverlichting ●
Kalibratie ●
Meetbereik hoekmeting 0° ... 270°
Meetnauwkeurigheid hoek ±0,1°
Kleinste aanduidingseenheid 0,1°
Meetbereik hellingmeting 0–360° (4 × 90°)
Meetnauwkeurigheid hellingmeting
- 0°/90° ± 0,05°
- 1°–89° ±0,1°
Werkbereik laserA)	30 m
Verticale nivelleernauwkeurigheid laser ±0,5 mm/m
Horizontale nivelleernauwkeurigheid laser +1 mm/m
Afstand laseropening – onderkant van meetge-reedschap	30 mm
Gebruikstemperatuur -10 °C ... +50 °C
Opslagtemperatuur	-20 °C ... +70 °C
Max. gebruikshoogte boven referentiehoogte	2000 m
Relatieve luchtvochtigheid max.	90 %
Vervuilingsgraad volgens IEC 61010-1	22)
Laserklasse	2
Lasertype	< 1 mW, 650 nm
C_6	1
Divergentie laserpunt	0,6 mrad (volledige hoek)
Batterijen	4 × 1,5 V LR6 (AA)
Gebruiksduur (alkali-mangaanbatterijen) ca.C)	50 h
Automatische uitschakeling na ca.	30 min
Beenlengte	600 mm
Gewicht volgens EPTA-Procedure 01:2014	1,7 kg
Afmetingen (lengte × breedte × hoogte)	684 × 52 × 60 mm
IP54 (stof- en spatwaterdicht) ●

A) Het werkbereik kan door ongunstige omgevingsomstandigheden (bijv. direct zonlicht) verminderd worden.
B) Er ontstaat slechts een niet geleidende vervuiling, waarbij echter soms een tijdelijke geleidbaarheid wort verwacht door bedauwing.
C) Gebruiksduur zonder laser Het serienummer (13) op het typeplaatje dient voor een duidelijke identificatie van uw meetgereedschap.

Montage

Batterijen plaatsen/vervangen (zie afbeelding A)

Voor het gebruik van het meetgereedschap wordt het gebruik van alkali-mangaanbatterijen aanbevolen.

Voor het openen van het batterijvakdeksel (5) drukt u op de vergrendeling (6) en klapt u het batterijvakdeksel open. Plaats de batterijen. Let er hierbij op dat de polen juist worden geplaatst volgens de afbeelding op het batterijvakdeksel.

Batterij-aanduiding

De batterij-aanduiding (b) geeft altijd de actuele status van de (oplaadbare) batterijen aan:

Aanduiding	Capaciteit
	90-100 %
	60-90 %
	30-60 %
	10-30 %

0-10%

De lege batterij-aanduiding knippert. Nadat de aanduiding begint te knipperen tot aan het uitschakelen kunt u nog ongeveer 15-20 min meten.

Vervang altijd alle batterijen tegelijk. Gebruik alleen batterijen van een fabrikant en met dezelfde capaciteit.

Haal de batterijen uit het meetgereedschap, wanneer u dit langere tijd niet gebruikt. De batterijen kunnen bij een langere periode van opslag in het meetgereedschap corroderen en zichzelf ontladen.

▶ Schakel de laser absoluut uit, voordat u batterijen gaat vervangen. Een onbedoeld ingeschakelde laser kan personen verblinden.

Beenverlenging aanbrengen

Schuif de beenverlenging (21) vanaf de voorkant op het uitklapbeen (1). Schuif de pootverlenging zo ver mogelijk over het scharnier van het meetgereedschap.

Gebruik

Ingebruikname

▶ Bescherm het meetgereedschap tegen vocht en fel zonlicht.
Stel het meetgereedschap niet bloot aan extreme temperaturen of temperatuurschommelingen. Laat het bijv. niet gedurende langere tijd in de auto liggen. Laat het meetgereedschap bij grotere temperatuurschommelingen eerst op temperatuur komen, voordat u het in gebruik neemt. Bij extreme temperaturen of temperatuurschommelingen kan de nauwkeurigheid van het meetgereedschap nadelig beïnvloed worden.
Houd de oplegvlakken en aanlegkanten van het meetgereedschap schoon. Bescherm het meetgereedschap tegen stoten en schokken. Vuildeeltjes of vervormingen kunnen tot verkeerde metingen leiden.
Vermijd heftige stoten of vallen van het meetgereedschap. Na sterke invloeden van buitenaf op het meetgereedschap, moet u vóór het verder werken altijd een nauwkeurigheidscontrole uitvoeren (zie „Nauwkeurigheidscontrole en kalibratie van het meetgereedschap“, Pagina 67).

In-/uitschakelen

Laat het ingeschakelde meetgereedschap niet onbeheerd achter en schakel het meetgereedschap na gebruik uit. Andere personen kunnen door de laserstraal verblind worden.

Voor het inschakelen van het meetgereedschap drukt u op de aan/uittoets (14).

Als de indicator H (a) brandt, dan is nog een waarde van de laatste meting opgeslagen. Deze waarde kan door kort indrukken van de aan/uit toets (14) worden gewist.

Voor het uitschakelen van het meetgereedschap drukt u op de aan/uittoets (14).

Als ca. 30 minuten lang geen actie wordt uitgevoerd, dan schakelt het meetgereedschap automatisch uit om de batterijen te sparen.

Uitlijnen met de libellen

Met de libel (9) kunt u het meetgereedschap horizontaal en met de libel (10) verticaal uitlijnen.

Zo kunt u het meetgereedschap ook als een waterpas voor het controleren van horizontale lijnen en loodlijnen gebruiken. Plaats daarvoor het meetgereedschap op het te controleren oppervlak.

Aanduiding draaien

Wanneer u het meetgereedschap 180° draait, draait ook automatisch de aanduiding om de aangegeven waarde beter te kunnen aflezen.

Modus „Standaardmeting“

Telkens na het inschakelen bevindt het meetgereedschap zich in de modus „Standaardmeting".

In de modus „Standaardmeting“ worden hoekmeting en hellingmeting lege- lijkertijd uitgevoerd.

Hoeken meten (zie afbeeldingen C–D)

Leg het uitklapbeen (1) en het basisbeen (4) vlak tegen of op de te meten kanten. De aangegeven meetwaarde (g) komt overeen met de binnenhoek w tussen het basis- en het uitklapbeen.

Deze meetwaarde verschijnt zolang op het display (7) tot u de hoek tussen uitklapbeen (1) en basisbeen (4) verandert.

Hoeken overbrengen (zie afbeelding E)

Meet de over te brengen hoek door uitklap- en basisbeen tegen de vooraf opgegeven hoek te leggen.

Door de vastzetknop (3) vast te draaien kan de positie van de benen mechanisch worden vastgezet. De aangegeven waarde wordt niet opgeslagen. Leg het meetgereedschap in de gewenste stand tegen het werkstuk. Gebruik de benen als liniaal voor het aantekenen van de hoek.

Meetwaarde opslaan

Voor het opslaan (H) van de actuele meetwaarde (g) drukt u op de geheugentoets Hold (17).

Ter bevestiging knippert de indicator (a) op het display. De momenteel aangegeven waarde is bevroren en verandert ook bij beweging van het been niet. Als opnieuw op de geheugentoets Hold wordt gedrukt, dan verschijnt de indicator (a) permanent op het display. De aangegeven waarde verandert afhankelijk van beenbeweging. De voorheen bevroren waarde is nu op de achtergrond opgeslagen. Door opnieuw op de geheugentoets Hold (17) te drukken verschijnt de tevoren opgeslagen waarde, de indicator (a) knippert.

64 | Nederlands

Voor het wissen van de opgeslagen waarde drukt u kort op de aan/uittoets (14).

Om een nieuwe waarde te kunnen opslaan, moet een tevoren opgeslagen waarde worden gewist. Opgeslagen waarden kunnen niet worden overschreven.

De opgeslagen waarde blijft ook bij het uitschakelen van het meetgereedschap (handmatig of automatisch) bewaard. Bij het vervangen van de batterijen of als de batterijen leeg zijn, wordt deze echter gewist.

Meten met beenverlenging (zie afbeeldingen G-H)

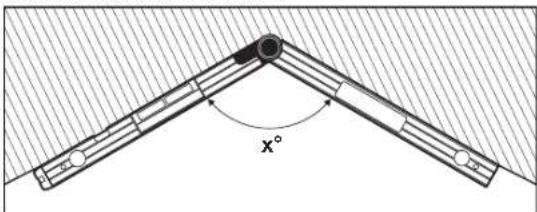

De beenverlenging (21) maakt de hoekmeting mogelijk, wanneer het aanlegvlak korter is dan het uitklapbeen (1).

Leg het basisbeen (4) en de beenverlenging vlak tegen of op de te meten kanten.

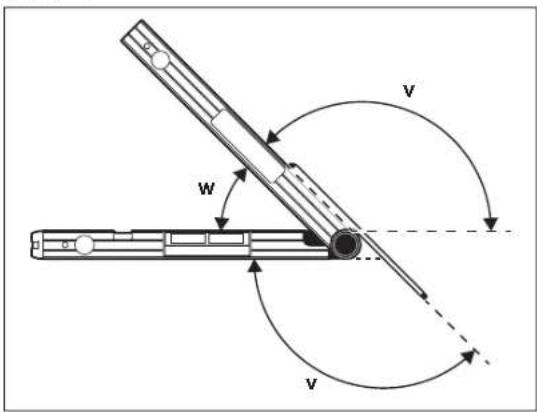

Op het display verschijnt als meetwaarde de hoek w tussen basis- en uitklapbeen. De gezochte hoek v tussen basisbeen en beenverlenging kunt u als volgt berekenen:

v = 180^ - w

v w v

De meting „Enkel verstek“ dient voor de berekening van de zaaghoek MTR, wanneer twee werkstukken met hetzelfde verstek samen een willekeurige buitenhoek x° kleiner dan 180° moeten vormen (bijv. voor vloerplinten, trapleuningpilaren of schilderijlijsten).

De meting „Enkel verstek“ wordt geactiveerd door op de toets MTR1 (15) te drukken. Voor de calculatie van de MTR wordt altijd de aangegeven waarde gebruikt. Als net een opgeslagen waarde wordt aangegeven (aanduiding (a) knippert), dan wordt de calculatie, onafhankelijk van de stand van de benen, met de opgeslagen waarde uitgevoerd.

x°

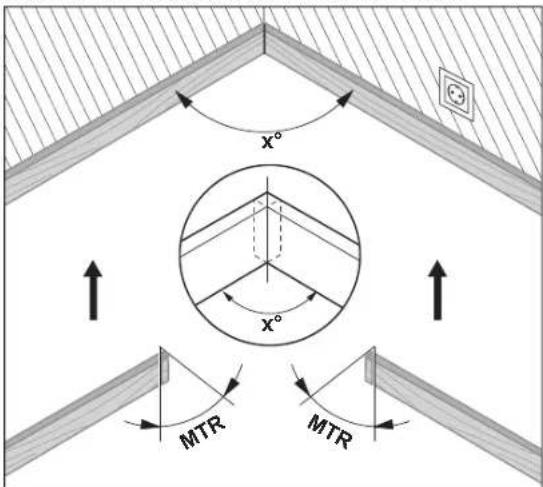

Als de werkstukken in een hoek moeten worden ingepast (bijv. voor vloerplinten), dan meet u de hoekhelling x° door het aanleggen van uitklap- en basisbeen. Voor vastgelegde hoeken (bijv. schilderijlijsten) opent u uitklap- en basisbeen zo ver tot de gewenste hoek op het display verschijnt.

x° x° MTR MTR

1 609 92A 8LL (28.03.2023) Bosch Power Tools

De horizontale verstekhoek MTR („Miter Angle“: horizontale verstekhoek) wordt berekend waarmee de twee werkstukken moeten worden ingekort. Het zaagblad staat bij deze manier van verstekzagen verticaal t.o.v. het werkstuk (de verticale verstekhoek bedraagt 0°).

MTR

Druk op de toets MTR1 (15). De berekende horizontale verstekhoek MTR die op de kap- en verstekzaag moet worden ingesteld, evenals de indicator MTR verschijnen op het display.

Druk op de toets MTR1 (15) om vanuit de modus „Enkel verstek“ terug te keren naar de modus „Standaardmeting“.

Door kort op de aan/uit-toets (14) te drukken keert u ook terug naar de modus „Standaardmeting“. Hierbij wordt echter ook een eventueel opgeslagen Hold-waarde gewist.

Aanwijzing: De berekende horizontale verstekhoek MTR kan alleen voor kap- en verstekzagen worden overgenomen waarbij de instelling voor verticaal zagen 0° bedraagt. Als de instelling voor verticaal zagen 90° is, dan moet u de hoek voor de zaag als volgt berekenen:

90° - aangegeven hoek MTR = in te stellen hoek bij de zaag.

Modus „Dubbel verstek“

De meting „Dubbel verstek“ („Compound MTR“) dient voor de berekening van horizontale en verticale verstekhoeken, wanneer twee werkstukken met meervoudige hoeken (bijv. plafondplinten) elkaar exact moeten raken.

De modus „Dubbel verstek“ wordt geactiveerd door op de toets MTR2 (16) te drukken. Voor de calculatie van de hoeken wordt altijd de aangegeven waarde van de beenstanden gebruikt. Een eventueel opgeslagen Hold-waarde wordt bij beeindiging van de modus „Dubbel verstek“ gewist.

Voer de stappen precies in de aangegeven volgorde uit.

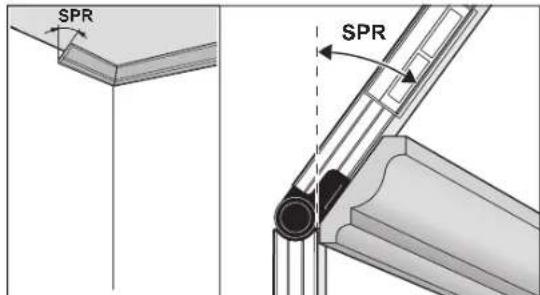

1. SPR: hellinghoek (Spring Angle) opslaan

SPR SPR

Voor het opslaan van de hellingshoek zijn er volgende mogelijkheden:

- Open het uitklap- en basisbeen zo ver tot de gewenste hellingshoek op het display verschijnt.

- Bij een onbekende hellingshoek meet u deze. Leg daarvoor het te meten werkstuk tussen uitklap- en basisbeen.

Als de meting bij zeer smalle of kleine werkstukken niet mogelijk is met het meetgereedschap, gebruik dan hulpmiddelen zoals bijv. een zwaai-haak, en stel de hoek dan bij het meetgereedschap in.

Druk op de toets MTR2 (16) om de gemeten hellingshoek voor het dubbele verstek op te slaan. Op het display verschijnen SPR en de actuele hoek.

Bedraagt de hoek bij het indrukken van de toets MTR2 (16) meer dan 90°, maar minder dan 180°, dan wordt de hellinghoek SPR automatisch als volgt omgerekend:

SPR = 180° - gemeten of ingestelde hoek.

2. CNR: hoekhelling (Corner Angle) opslaan

CNR

Plaats het uitklap- en basisbeen voor het meten van de hoekhelling vlak te- gen de muren of stel een bekende hoekhelling bij het meetgereedschap in. Druk opnieuw op de toets MTR2 (16) om de gemeten hoekhelling voor het dubbele verstek op te slaan. Op het display verschijnen CNR en de actuele hoek.

Bosch Power Tools 1 609 92A 8LL | (28.03.2023)

66 | Nederlands

3. MTR: horizontale verstekhoek (Miter Angle) bepalen

MTR

Druk opnieuw op de toets MTR2 (16). Op het display verschijnen MTR en de berekende horizontale verstekhoek voor de kap- en verstekzaag. Met behulp van de horizontale verstekhoek wordt de draaiing van de zaagtafel vastgelegd (MTR).

4. BVL: verticale verstekhoek (Bevel Angle) bepalen

BVL

Druk opnieuw op de toets MTR2 (16). Op het display verschijnen BVL en de berekende verticale verstekhoek voor de kap- en verstekzaag.

Met behulp van de verticale verstekhoek wordt de helling van het zaagblad vastgelegd (BVL).

Indien nodig kunnen de horizontale en verticale verstekhoeken opnieuw worden opgevraagd, maar slechts zolang de aan/uit-toets (14) voor het wisselen van de modus niet werd ingedrukt. Druk voor het opvragen van de hoeken op de toets MTR2 (16). Op het display verschijnen MTR en de berekende horizontale verstekhoek, na opnieuw indrukken van de toets MTR2 (16) BVL en de verticale verstekhoek.

Druk korter dan 1 s op de toets MTR1 (15) om vanuit de modus „Dubbel verstek" terug te keren naar de modus „Standaardmeting".

Aanwijzingen bij de modus „Dubbel verstek“

De berekende horizontale verstekhoek MTR kan alleen voor kap- en verstekzagen worden overgenomen waarbij de instelling voor verticaal zagen 0° bedraagt. Als de instelling voor verticaal zagen 90° is, dan moet u de hoek voor de zaag als volgt berekenen:

90° - aangegeven hoek MTR = in te stellen hoek bij de zaag.

Modus hellingmeting

In-/uitschakelen laser

Voor het inschakelen van de laserstraal drukt u op de aan/uit-toets voor laser (18).

Richt de laserstraal niet op personen of dieren en kijk zelf niet in de laserstraal, ook niet vanaf een grote afstand.

Voor het uitschakelen van de laserstraal drukt u opnieuw op de aan/uittoets voor laser (18).

Laat het ingeschakelde meetgereedschap niet onbeheerd achter en schakel het meetgereedschap na gebruik uit. Andere personen kunnen door de laserstraal verblind worden.

Als u de laser niet gebruikt, dient u deze uit te schakelen om energie te sparen.

Maateenheid wisselen (zie afbeelding B)

U kunt op elk moment tussen de maateenheden „„%“ en „mm/m“ wisselen. Druk daarvoor zo vaak op de toets voor maateenheid wisselen (20) tot de gewenste maateenheid in de aanduiding (k) of (m) verschijnt. De actuele meetwaarde (n) wordt automatisch omgerekend.

De instelling van de maateenheid blijft bewaard bij het uit- en inschakelen van het meetgereedschap.

Geluidssignaal in- en uitschakelen

Met de toets geluidssignaal (19) kunt u het geluidssignaal in- en uitschakelen. Bij ingeschakeld geluidssignaal verschijnt op het display de aanduiding voor geluidssignaal (o).

De instelling van het geluidssignaal blijft bewaard bij het uit- en inschakelen van het meetgereedschap.

Meetwaarde-aanduiding en uitlijnhulpmiddelen (zie afbeelding F)

De meetwaarde (n) wordt bij elke beweging van het meetgereedschap bijgewerkt. Wacht na een sterke beweging van het meetgereedschap met het aflezen van de meetwaarde tot deze niet meer verandert.

Afhankelijk van positie van het meetgereedschap verschijnen meetwaarde en maateenheid 180° gedraaid op het display. Daardoor kan de aanduiding ook bij bovenhandse werkzaamheden worden afgelezen.

Het meetgereedschap geeft door de uitlijnhulpmiddelen (h)/(i) op het display aan in welke richting het schuin moet worden gehouden om de doelwaarde te bereiken. De doelwaarde is bij standaardmetingen de loodlijn of horizontale lijn, in de functie Hold de opgeslagen meetwaarde.

Als de doelwaarde is bereikt, dan verdwijnen de pijlen van de uitlijnhulpmiddelen (h)/(i) en bij ingeschakeld geluidssignaal is een permanent signaal te horen.

Hoeken contactloos meten/overbrengen

Met de laser kunt u hoeken contactloos meten of overbrengen, ook over gro- te afstanden.

Richt de laserstraal niet op personen of dieren en kijk zelf niet in de laserstraal, ook niet vanaf een grote afstand.
- Gebruik altijd alleen het midden van de laserpunt voor het markeren. De grootte van de laserpunt verandert met de afstand.

Voor het meten van hellingen lijnt u het meetgereedschap zodanig uit dat de laserstraal langs het te meten vlak loopt. Voor het overbrengen van hellingen lijnt u het meetgereedschap zodanig uit dat de gewenste helling als meetwaarde (n) wordt aangegeven, en daarna brengt u de helling met behulp van de laserpunt op het doelvlak over.

Aanwijzing: Houd er bij het overbrengen van hellingen m.b.v. laser rekening mee dat de laser 30 mm buiten de onderkant van het meetgereedschap naar buiten komt.

Nauwkeurigheidscontrole en kalibratie van het meetgereedschap

Meetnauwkeurigheid hellingmeting controleren

Controleer de nauwkeurigheid van het meetgereedschap altijd vóór kritische metingen, na grote temperatuurveranderingen en na sterke schokken.

Vóór het meten van hellingen < 45° moet de controle op een plat, ongeveer horizontaal vlak gebeuren, vóór het meten van hellingen > 45° op een plat, ongeveer verticaal vlak.

Schakel het meetgereedschap in en leg het op het horizontale of verticale vlak.

Kies de maateenheid ° (zie „Maateenheid wisselen (zie afbeelding B)“, Pagina 66).

Wacht 10 s en noteer vervolgens de meetwaarde (n) van de hellingmeting. Draai het meetgereedschap 180° om de verticale as. Wacht opnieuw 10 s en noteer de tweede meetwaarde (n) van de hellingmeting.

- Kalibreer het meetgereedschap alleen, wanneer het verschil tussen beide meetwaarden groter dan 0,1° is.

Kalibreer het meetgereedschap in de positie (verticaal of horizontaal) waar in het verschil van de meetwaarden werd vastgesteld. Het kalibreren kan alleen met de bodemzijde worden uitgevoerd.

Kalibreren van de horizontale oplegvlakken voor de hellingmeting (zie afbeelding I)

Het vlak waarop u het meetgereedschap legt, mag niet meer dan 5° van de horizontale lijn afwijken. Als de afwijking groter is, dan wordt de kalibratie met de aanduiding --- afgebroken.

Schakel het meetgereedschap in en leg het zodanig op het horizontale vlak dat de libel voor horizontaal uitlijnen (9) naar boven wijst en het display (7) naar u gericht is. Wacht 10 s.
② Druk daarna gedurende ca. 2 s op de kalibratietoets UnitsCal (20) tot kort CAL1 op het display verschijnt. Daarna knippert de meetwaarde (n) op het display.
③ Draai het meetgereedschap 180° om de verticale as, zodat de libel voor horizontaal uitlijnen (9) nog steeds naar boven wijst, maar het display (7) zich op de van u af gekeerde zijde bevindt. Wacht 10 s.
④ Druk daarna opnieuw op de kalibratietoets UnitsCal (20). Op het display verschijnt kort CAL2. Daarna verschijnt de meetwaarde (n) (niet meer knipperend) op het display. Het meetgereedschap is nu voor dit oplegvlak opnieuw gekalibreerd.

Aanwijzing: Als het meetgereedschap bij stap ③ niet om de in de afbeelding getoonde as wordt gedraaid, kan de kalibratie niet worden voltooid.

Kalibreren van de verticale oplegvlakken voor de hellingmeting (zie afbeelding J)

Het vlak waarop u het meetgereedschap legt, mag niet meer dan 5° van de loodlijn afwijken. Als de afwijking groter is, dan wordt de kalibratie met de aanduiding --- afgebroken.

① Schakel het meetgereedschap in en leg het zodanig op het verticale vlak dat de libel voor verticaal uitlijnen (10) naar boven wijst en het display (7) naar u gericht is. Wacht 10 s.
② Druk daarna gedurende ca. 2 s op de kalibratietoets UnitsCal (20) tot kort CAL1 op het display verschijnt. Daarna knippert de meetwaarde (n) op het display.
③ Draai het meetgereedschap 180° om de horizontale as, zodat de libel voor verticaal uitlijnen (10) naar beneden wijst en het display (7) zich op de van u af gekeerde zijde bevindt. Wacht 10 s.

68 | Dansk

④ Druk daarna opnieuw op de kalibratietoets UnitsCal (20). Op het display verschijnt kort CAL2. Daarna verschijnt de meetwaarde (n) (niet meer knipperend) op het display. Het meetgereedschap is nu voor dit oplegvlak opnieuw gekalibreerd.

Aanwijzing: Als het meetgereedschap bij stap ③ niet om de in de afbeelding getoonde as wordt gedraaid, kan de kalibratie niet worden voltooid.

Onderhoud en service

Onderhoud en reiniging

Houd het meetgereedschap altijd schoon.

Dompel het meetgereedschap niet in water of andere vloeistoffen.

Verwijder vuil met een vochtige, zachte doek. Gebruik geen reinigings- of oplosmiddelen.

Reinig in het bijzonder de opening van de laser regelmatig en let daarbij op pluizen.

Als het meetgereedschap langdurig aan de regen wordt blootgesteld, kan de werking nadelig worden beïnvloed. Nadat het meetgereedschap volledig is afgedroogd, kan het echter weer onbeperkt worden gebruikt. Kalibreren is niet nodig.

Bewaar en transporteer het meetgereedschap alleen in het opbergetui (22).

Stuur het meetgereedschap voor reparatie in het opbergetui (22) op.

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com Het Bosch-gebruiksadviesteam helpt u graag bij vragen over onze producten en accessoires.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Meer serviceadressen vindt u onder:

Meetgereedschappen, accessoires en verpakkingen dienen op een voor het milieu verantwoorde manier te worden gerecycled.

Gooi meetgereedschappen en batterijen niet bij het huisvuil!

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU inzake afgedankte elektrische en elektronische apparatuur en de implementatie in nationaal recht moeten niet meer bruikbare meetgereedschappen en volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruikte accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Bij een verkeerde afvoer kunnen afgedankte elektrische en elektronische apparaten vanwege de mogelijke aanwezigheid van gevaarlijke stoffen schadelijke uitwerkingen op het milieu en de gezondheid van mensen hebben.

Dansk
