BRUGSANVISNING GAM 270 MFL Professional BOSCH

Sikkerhedsinstrukser

Samtlige anvisninger skal læses og overholdes for at kunne arbejde sikkert og uden risiko med måleværktøjet. Hvis måleværktøjet ikke anvendes i overensstemmelse med de foreliggende anvisninger, kan funktionen af de integrerede beskyttelsesforanstaltninger i måle-

værktøjet blive forringet. Sørg for, at advarselsskilte aldrig gøres ukendelige på måleværktøjet. GEM ANVISNINGERNE, OG S∅RG FOR AT LEVERE DEM MED, HVIS MÅLEVÆRKT∅JET GIVES VIDERE TIL ANDRE.

Forsigtig - hvis andre end de her angivne betjenings- eller justeringsanordninger benyttes, eller andre fremgangsmåder udføres, kan der opstå en farlig strålingseksposition.
- Måleværktøjet udleveres med et laser-advarselsskilt (på billedet af måleværktøjet kendetegnet på grafiksiden).
Er teksten på laser-advarselsskiltet ikke på dit modersmål, klæbes den medleverede etiket på dit sprog oven på den eksisterende tekst, før værktøjet tages i brug første gang.

Ret ikke laserstrålen mod personer eller dyr, og kig aldrig ind i den direkte eller reflekterede laserstråle. Det kan blænde personer, forårsage ulykker eller beskadige øj-nene.

Hvis du får laserstrålen i øjnene, skal du lukke dem med det samme og straks bevæge hovedet ud af stråleområdet.
▶ Foretag aldrig ændringer af laseranordningen.
Brug ikke laserbrillerne (tilbehør) som beskyttelsesbriller. Med laserbrillerne kan man lettere få øje på laserstrålen, men de beskytter ikke mod laserstråling.
Brug ikke laserbrillerne (tilbehør) som solbriller eller i trafikken. Laserbrillerne beskytter ikke 100 % mod ultraviolette (UV) stråler og reducerer ens evne til at registrere og iagttagge farver.
Sørg for, at reparationer på måleværktøjet kun udføres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig sikkerhed i forbindelse med måleværktøjet.
Lad ikke børn benytte laser-mäleværktøjet uden opsyn. De kan utilsigtet blænde personer eller sig selv.
Brug ikke måleværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. I måleværktøj kan der dannes gnister, som kan antænde støvet eller dampene.
Følg under savning af emner, for hvilke du har fundet frem til vinklerne vha. dette måleværktøj, altid sikkerheds- og arbejdsanvisningerne for den anvendte sav nøje (inkl. anvisningerne vedr. positionering og fastspænding af emnet). Kan de nødvendige vinkler ikke indstilles på en bestemt sav eller savtype, skal der anvendes alternative savemetoder. Især spidse vinkler kan saves med en bord- eller håndrundsav vha. en konisk spændeanordning.

Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen.

Beregnet anvendelse

Måleværktøjet er beregnet til måling og overførsel af hældninger og vinkler, til beregning af enkle og dobbelte geringsvinkler samt til kontrol og justering af vandrette og lodrette linjer.

Måleværktøjet kan bruges både indendørs og udendørs. Dette produkt er et laserprodukt til forbrugere iht. EN 50689.

Viste komponenter

Nummereringen af de illustrerede komponenter refererer til illustrationen af måleværktøjet på illustrationssiden.

(1) Klapben
(2) Kontrolrude for display
(3) Låsehjul
(4) Basisben
(5) Batteridæksel
(6) Låsning af batteridæksel
(7) Display vinkelmåling
(8) Display hældningsmåling
(9) Libelle til vandret justering
(10) Libelle til lodret justering
(11) Udgangsåbning laserstråling
(12) Laseradvarselsskilt
(13) Serienummer
(14) Tænd/sluk-knap
(15) Knap MTR1 til enkelt gering
(16) Knap MTR2 til dobbelt gering
(17) Knappen Hold
(18) Tænd/sluk-knap laser
(19) Knap til signaltone
(21) Benforlænger
(22) Beskyttelsestaske

(20) Knap til kalibrering / mäleenhedsskift

Visningselementer

(a) Indikator H for hukommelsesværdi Hold
(b) Batterivisning
(c) Indikator for lodret geringsvinkel BVL
(d) Indikator for vandret geringsvinkel MTR
(e) Indikator for hjørnevinkel CNR
(f) Indikator for hældningsvinkel SPR
(g) Måleværdi vinkelmåling

70 | Dansk

(h) Positioneringshjælp opad
(i) Positioneringshjælp nedad
(j) Indikator for laserdrift
(k) Måleenhed mm/m
(m) Måleenhed°; %
(n) Måleværdi hældningsmåling
(o) Visning af signaltone

Tekniske data

Digital vinkel- og hældningsmåler GAM 270 MFL
Varenummer	3 601 K76 400
"HOLD"-funktion ●
Driftstypen "Enkel gering" ●
Driftsformen "Dobbelt gering" ●
Driftstypen "Hældningsmåling" ●
Displaybelysning ●
Kalibrering ●
Måleområde vinkelmåling 0° ... 270°
Målenøjagtighed vinkel ± 0,1°
Mindste visningsenhed 0,1°
Måleområde hældningsmåling 0–360° (4 × 90°)
Målenøjagtighed hældningsmåling
– 0°/90° ± 0,05°
– 1°–89° ± 0,1°
Arbejdsområde laser ^A1	30 m
Lodret nivelleringsnøjagtighed laser ± 0,5 mm/m
Vandret nivelleringsnøjagtighed laser ± 1 mm/m
Afstand laserudgang – underkant på måleværktøj	30 mm
Driftstemperatur	–10 °C ... +50 °C
Opbevaringstemperatur	–20 °C ... +70 °C
Maks. anvendelseshøjde over referencehøjde	2000 m
Relativ luftfugtighed maks.	90 %
Tilsmudsningsgrad i overensstemmelse med IEC 61010-1	2 ^c)
Laserklasse	2
Lasertype	< 1 mW, 650 nm
C _6	1
Divergens laserpunkt	0,6 mrad (360"-vinkel)
Batterier	4 × 1,5 V LR6 (AA)
Levetid (alkali-mangan-batterier) ca. ^G	50 t
Automatisk frakobling efter ca.	30 min
Benlængde	600 mm
Vægt iht. EPTA-Procedure 01:2014	1,7 kg
Mål (længde × bredde × højde)	684 × 52 × 60 mm
IP54 (støv- og stænkvandsbeskyttet)	●

A) Arbejdsområdet kan forringes af ugunstige omgivelsesbetingelser (f.eks. direkte sollys).

B) Der forekommer kun en ikke-ledende tilsmudsning, idet der dog lejlighedsvis må forventes en midlertidig ledeevne forårsaget af tildugning.

C) Driftsvarighed uden laser

Serienummeret (13) på typeskiltet bruges til entydig identifikation af dit måleværktøj.

Montering

Isætning/skift af batterier (se billede A)

Det anbefales at bruge alkaliske manganbatterier til måleværktøjet.

Låget til batterirummet (5) abnes ved at trykke på låsen (6) og klappe läget til batterirummet op. Isæt batterierne.

Sørg i den forbindelse for, at polerne vender rigtigt som vist på dækslet til batterirummet.

Batterivisning

Batterivisningen (b) angiver altid batteriernes aktuelle status:

Visning	Kapacitet
	90-100 %
	60-90 %
	30-60 %
	10-30 %

Visning Kapacitet

0-10%

Den tomme batterivisning blinker. Fra visningen begynder at blinke, til frakobling sker, kan du stadig måle ca. 15-20 min.

Udskift altid alle batterier samtidig. Brug kun batterier fra en og samme producent og med samme kapacitet.

Tag batterierne ud af måleværktøjet, hvis det ikke skal bruges i længere tid. Batterierne kan korrodere og aflade sig selv, hvis de bliver sid- dende i længere tid.
- Sluk altid for laseren, før batterierne skiftes. En utilsigtet tændt laser kan blænde personer.

Påsætning af benforlænger

Skub benforlængeren (21) på klapbenet (1) forfra. Skub benforlængeren så langt over leddet på måleværktøjet som muligt.

Brug

Ibrugtagning

▶ Beskyt måleværktøjet mod fugt og direkte sollys.
Udsæt ikke måleværktøjet for ekstreme temperaturer eller tempera- tursvingninger. Lad det f.eks. ikke ligge i længere tid i bilen. Ved større temperatursvingninger skal måleværktøjets temperatur tilpasse sig, før det tages i brug. Ved ekstreme temperaturer eller temperatursvingninger kan måleværktøjets præcision påvirkes.
▶ Hold måleværktøjets kontaktflader og pålægningskanter rene. Beskyt måleværktøjet mod stød og slag. Smudspartikler eller deformationer kan føre til fejlmålinger.
Udsæt ikke måleværktøjet for voldsomme stød eller fald. Hvis måleværktøjet har været udsat for kraftige ydre påvirkninger, bør du altid foretage en nøjagtighedskontrol, før du fortsætter arbejdet (se "Nøjagtighedskontrol og kalibrering af maleværktøi", Side 75).

Tænd/sluk

Lad ikke det tændte måleværktøj være uden opsyn, og sluk måleværktøjet efter brug. Andre personer kan blive blændet af laserstrålen.

När du vil tænde for maleværktøjet, skal du trykke på tænd/slukknappen (14).

Hvis indikatoren H (a) lyser, er der stadig gemt en værdi fra sidste måling. Denne værdi kan slettes med et kort tryk på tænd/sluk-knappen (14).

När du vil slukke for måleværktøjet, skal du trykke på tænd/slukknappen (14).

Foretages der ingen handling i ca. 30 min, slukkes måleværktøjet automatisk for at skåne batterierne.

Måleværktøjet kan positioneres vandret med libellen (9) og lodret med libellen (10).

Du kan også benytte måleværktøjet som et vaterpas for at kontrollere vandrette eller lodrette flader. Sæt måleværktøjet på den overflade, der skal kontrolleres.

Drejning af visningen

Hvis du drejer måleværktøjet 180°, drejes visningen også automatisk, så den viste værdi bedre kan aflæses.

Driftstype "Standardmåling"

Hver gang måleværktøjet tændes, befinder det sig i driftstypen "Standardmåling".

I driftstypen "Standardmåling" foretages der vinkelmaling og hældningsmåling samtidig.

Måling af vinkler (se billeder C-D)

Anbring klapbenet (1) og basisbenet (4) fladt op ad eller på de kanter, der skal måles. Den viste måleværdi (g) svarer til den indvendige vinkel w mellem basis- og klapbenet.

Denne måleværdi vises på displayet (7), indtil du ændrer vinklen mellem klapben (1) og basisben (4).

Overførsel af vinkler (se billede E)

Mål den vinkel, der skal overføres, ved at positionere klap- og basisben på mønstervinklen.

Ved at spænde indstillingshjulet (3) kan du sikre benenes position mekanisk. Den viste værdi gemmes ikke.

Læg måleværktøjet op ad emnet i den ønskede position. Brug benene som lineal til at afsætte vinklen.

Lagring af måleværdi

For at gemme (H) den aktuelle måleværdi (g) skal du trykke på hukommelsesknappen Hold (17).

Som bekræftelse blinker indikatoren (a) på displayet. Den aktuelt viste værdi er fastlåst og ændrer sig ikke, selvom benet bevæges. Trykker man på hukommelsesknappen Hold igen, vises indikatoren (a) permanent på dis-

Bosch Power Tools 1 609 92A 8LL | (28.03.2023)

72 | Dansk

playet. Den viste værdi ændrer sig afhængigt af, hvordan benene bevæges. Den tidligere fastlåste værdi er nu gemt i baggrunden. Ved et nyt tryk på hukommelsesknappen Hold (17) vises den tidligere gemte værdi, og indikatoren (a) blinker.

For at slette hukommelsesværdien skal du trykke kort på tænd/slukknappen (14).

Hvis du vil kunne gemme en ny værdi, skal du først slette en tidligere gemt værdi. Gemte værdier kan ikke overskrives.

Hukommelsesværdien forbliver gemt i hukommelsen, også selv om måleværktøjet slukkes (manuel eller automatisk). Den slettes dog, så snart der skiftes batteri eller batterierne er tomme.

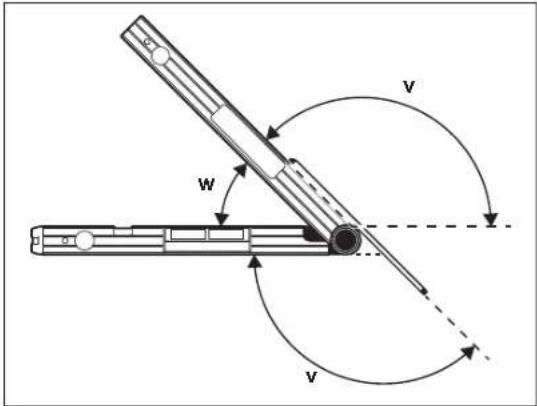

Måling med benforlænger (se billeder G-H)

Benforlængeren (21) gør det muligt at måle vinkler, hvis anlægsfladen er kortere end klapbenet (1).

Læg basisbenet (4) og benforlængeren fladt op ad eller på de kanter, der skal måles.

På displayet vises vinklen w mellem basis- og klapben som måleværdi. Den søgte vinkel v mellem basisben og benforlænger kan du beregne på følgende måde:

v = 180^ - w

V W V

Målingen "Enkel gering" benyttes til beregning af snitvinklen MTR, når to em- ner med samme gering tilsammen skal danne en vilkårlig udvendig vinkel x° under 180° (f.eks. til gulvlister, trappegelændersøjler eller billedrammer).

Målingen "Enkel gering" aktiveres ved at trykke på knappen MTR1 (15). Til beregningen af MTR anvendes altid den viste værdi. Hvis der vises en gemt værdi (visningen (a) blinker), foretages beregningen, uafhængigt af benenes stilling, med den gemte værdi.

x°

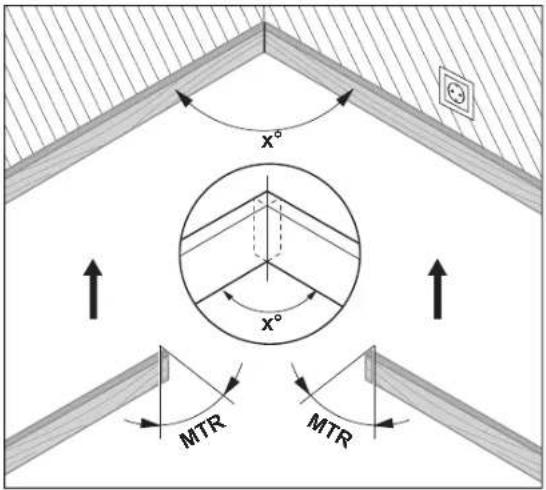

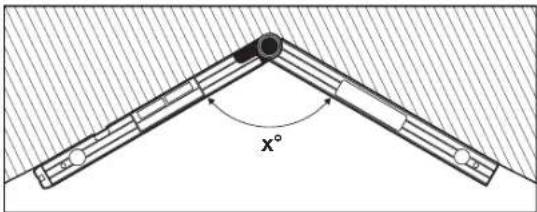

Skal emnerne tilpasses i et hjørne (f. eks. til gulvlister), måles hjørnevinklen x° ved at placere klap- og basisben. Til faste vinkler (f. eks. billedrammer) skal du abne klap- og basisben, indtil den ønskede vinkel vises på displayet.

x° x° MTR MTR

1 609 92A 8LL (28.03.2023) Bosch Power Tools

Man beregner den vandrette geringsvinkel MTR ("Miter Angle"; vandret geringsvinkel), som de to emner skal afkortes med. Ved disse geringssnit er savklingen lodret i forhold til emnet (den lodrette geringsvinkel er 0°).

MTR

Tryk på knappen MTR1 (15). Den beregnede vandrette geringsvinkel MTR, som skal indstilles på kap- og geringssaven, samt indikatoren MTR vises på displayet.

Tryk på knappen MTR1 (15) for at vende tilbage til driftstypen "Standardmåling" fra driftstypen "Enkel gering".

Med et kort tryk på tænd/sluk-knappen (14) vender du også tilbage til driftstypen "Standardmåling". I den forbindelse slettes også en eventuelt gemt Hold-værdi.

Bemærk: Den beregnede vandrette geringsvinkel MTR kan kun overtages for kap- og geringssave, hvor indstillingen til lodrette snit er 0°. Hvis indstillingen til lodrette snit er 90°, skal vinklen til saven beregnes på følgende måde:

90° - vist vinkel MTR = vinkel, der skal indstilles på saven.

Driftstypen "Dobbelt gering"

Målingen "Dobbelt gering" ("Compound MTR") bruges til beregning af vandrette og lodrette geringsvinkler, hvis to emner med flere vinkler (f.eks. loftslister) skal støde nøjagtigt op mod hinanden.

Driftstypen "Dobbelt gering" aktiveres ved at trykke på knappen MTR2 (16). Til beregning af vinklerne anvendes altid den viste værdi for benstillingerne. En eventuelt gemt Hold-værdi slettes ved afslutning af driftstypen "Dobbelt gering".

Gennemfør arbejdstrinnene nøjagtigt i den angivne rækkefolge.

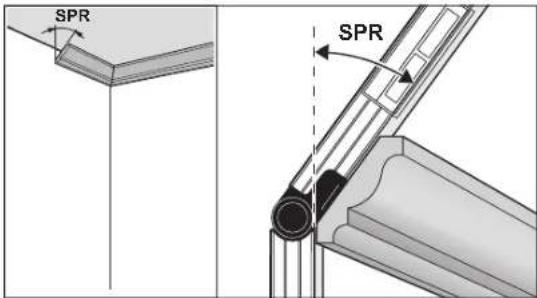

1. SPR: Lagring af hældningsvinkel (Spring Angle)

SPR SPR

Når du vil gemme hældningsvinklen, kan du bruge følgende metoder:

- Åbn klap- og basisben så meget, at den ønskede hældningsvinkel vises på displayet.

- Hvis du ikke kender hældningsvinklen, skal du måle den. Dette gøres ved at anbringe det emne, der skal måles, mellem klap og basisben. Er målingen ikke mulig med måleværktøjet, f. eks. fordi emnerne er særligt smalle eller små, bruges et hjælpemiddel som f.eks. en smigvinkel; og indstil derefter vinklen på måleværktøjet.

Tryk på knappen MTR2 (16) for at gemme den målte hældningsvinkel til den dobbelte gering. På displayet vises SPR og den aktuelle vinkel.

Hvis vinklen ved tryk på knappen MTR2 (16) er større end 90°, men mindre end 180°, omregnes hældningsvinklen SPR automatisk på følgende måde: SPR = 180° - målt/indstillet vinkel.

2. CNR: Lagring af hjørnevinkel (Corner Angle)

CNR

Læg klap- og basisbenet til måling af hjørnevinklen fladt mod væggene, eller indstil en kendt hjørnevinkel på måleværktøjet.

Tryk igen på knappen MTR2 (16) for at gemme den målte hjørnevinkel til den dobbelte gering. På displayet vises CNR og den aktuelle vinkel.

74 | Dansk

3. MTR: Bestemmelse af vandret geringsvinkel (Miter Angle)

MTR

Tryk igen på knappen MTR2 (16). På displayet vises MTR og den beregnede vandrette geringsvinkel til kap- og geringssaven. Ved hjælp af den vandrette geringsvinkel fastlægges savbordets drejning (MTR).

4. BVL: Bestemmelse af lodret geringsvinkel (Bevel Angle)

BVL

Tryk igen på knappen MTR2 (16). På displayet vises BVL og den beregnede lodrette geringsvinkel til kap- og geringssaven.

Ved hjælp af den lodrette geringsvinkel fastlægges savklingens hældning (BVL).

Efter behov kan den vandrette og den lodrette geringsvinkel hentes frem igen, men kun, så længe der ikke er trykket på tænd/sluk-knappen (14) for skift af driftstype. Tryk på knappen MTR2 (16) for at hente vinklerne. På displayet vises MTR og den beregnede vandrette geringsvinkel, og efter nyt tryk på knappen MTR2 (16) vises BVL og den lodrette geringsvinkel.

Tryk på knappen MTR1 (15) i mindre end 1 s for at vende tilbage til driftstypen "Standardmåling" fra driftstypen "Dobbelt gering".

Oplysninger vedr. driftstypen "Dobbelt gering"

Den beregnede vandrette geringsvinkel MTR kan kun overages til kap- og geringssave, hvor indstillingen for lodrette snit er 0°. Hvis indstillingen til lodrette snit er 90°, skal vinklen til saven beregnes på følgende måde: 90° – vist vinkel MTR = vinkel, der skal indstilles på saven.

Driftstypen "Hældningsmåling"

Tænding/slukning laser

For at tænde laserstrålen trykker du på tænd/sluk-knappen for laser (18).

▶ Ret ikke laserstrålen mod personer eller dyr og ret ikke blikket ind i laserstrålen, heller ikke fra stor afstand.

For at slukke laserstrålen trykker igen du på tænd/sluk-knappen for laser (18).

Lad ikke det tændte måleværktøj være uden opsyn, og sluk måleværktøjet efter brug. Andre personer kan blive blændet af laserstrålen. Hvis du ikke bruger laseren, skal du slukke for den for at spare på energien.

Skift af måleenhed (se billede B)

Du kan til enhver tid skifte mellem målenhederne "", "%" og "mm/m". Tryk på knappen til skift af måleenhed (20) igen og igen, til den ønskede måleenhed kommer frem i visningen (k) / (m). Den aktuelle måleværdi (n) omregnes automatisk.

Indstillingen af måleenheden bibeholdes, när målværktøjet slukkes og tændes.

Signaltone til/fra

Med knappen signaltone (19) kan du slå signaltonen til og fra. Når signaltonen er slået til, ses visningen for signaltone (o) på displayet.

Indstillingen af signaltonen bibeholdes, når måleværktøjet slukkes og tændes.

Måleværdivisning og indstillingshjælp (se billede F)

Måleværdien (n) opdateres, hver gang måleværktøjet bevæges. Har måleværktøjet været udsat for større bevægelser, skal du vente med at aflæse måleværdien, til den er holdt op med at ændre sig.

Afhængigt af måleværktøjets placering er den viste måleværdi og målenhed på displayet drejet 180". Derved kan visningen aflæses, også når der arbejdes over hovedhøjde.

Måleværktøjet angiver ved hjælp af indstillingshjælpen (h)/(i) på displayet, i hvilken retning det skal hældes for at nå målværdien. Målværdien er ved standardmålinger en vandret eller lodret linje, i funktionen Hold den lagrede måleværdi.

När målværdien er näet, slukker pilene til indstillingshjælpen (h)/(i), og ved tændt signaltone høres en konstant tone.

Berøringsfri måling / overførsel af hældninger

Vha. laseren kan du måle eller overføre hældninger berøringsfrit, også over store afstande.

▶ Ret ikke laserstrålen mod personer eller dyr og ret ikke blikket ind i laserstrålen, heller ikke fra stor afstand.
Brug altid kun midten af laserpunktet til at markere. Laserpunktets størrelse ændrer sig med afstanden.

Til måling af hældninger skal du positionere måleværktøjet, så laserstrålen forløber langs med fladen, der skal måles. Til overførsel af hældninger skal du positionere måleværktøjet, så den ønskede hældning vises som måleværdi (n), og overføre hældningen til målfladen vha. laserpunktet.

Bemærk: Vær ved overførsel af hældninger vha. laser opmærksom på, at laserens udgang er 30 mm over underkanten af måleværktøjet.

Nøjagtighedskontrol og kalibrering af måleværktøj

Kontrol af målenøjagtighed for hældningsmåling

Kontrollér maleværktøjets nøjagtighed før kritiske målinger, efter store temperaturændringer samt efter kraftige stød/slag.

Før måling af hældninger < 45° bør værktøjet kontrolleres på en lige, nogenlunde vandret flade og før måling af hældninger > 45° på en lige, nogenlunde lodret flade.

Tænd måleværktøjet, og læg det på den vandrette eller mod den lodrette flade.

Vælg måleenheden ° (se "Skift af måleenhed (se billede B)", Side 74).

Vent i 10 s, og notér herefter måleværdien (n) fra hældningsmålingen.

Drej måleværktøjet 180° omkring den lodrette akse. Vent igen i 10 s, og notér herefter den anden måleværdi (n) fra hældningsmålingen.

- Kalibrer kun måleværktøjet, hvis differencen mellem de to måleværdier er større end 0,1°.

Kalibrer måleværktøjet i den position (lodret og vandret), i hvilken differen- cen mellem måleværdierne er blevet konstateret.

Kalibrering af de vandrette kontaktflader til hældningsmålingen (se billede I)

Den flade, som måleværktøjet lægges på, må ikke afvige mere end 5° fra den vandrette linje. Er afvigelsen større, afbrydes kalibreringen med visningen ---.

① Tænd for måleværktøjet, og anbring det på den vandrette flade, så libellen til vandret positionering (9) peger opad, og displayet (7) er rettet mod dig. Vent 10 s.
Tryk i ca. 2 s på kalibreringsknappen UnitsCal (20), til der kort vises CAL1 på displayet. Derefter blinker måleværdien (n) på displayet.
③ Drej måleværktøjet 180" omkring den lodrette akse, så libellen til vandret positionering (9) stadig peger opad, men displayet (7) befinder sig på den side, der vender væk fra dig. Vent 10 s.
④ Tryk så igen på kalibreringsknappen UnitsCal (20). På displayet vises kort CAL2. Derefter vises måleværdien (n) (ikke mere blinkende) på displayet. Måleværktøjet er nu nykalibreret til denne kontaktflade.

Bemærk: Hvis måleværktøjet under trin ③ ikke drejes om den akse, der er vist på billedet, kan kalibreringen ikke afsluttes.

Kalibrering af de lodrette kontaktflader til hældningsmålingen (se billede J)

Den flade, som måleværktøjet lægges på, må ikke afvige mere end 5° fra den lodrette linje. Er afvigelsen større, afbrydes kalibreringen med visningen ...

③ Tænd for måleværktøjet, og læg det på den lodrette flade, så libellen til lodret positionering (10) peger opad, og displayet (7) er rettet mod dig. Vent 10 s.
Tryk i ca. 2 s på kalibreringsknappen UnitsCal (20), til der kort vises CAL1 på displayet. Derefter blinker måleværdien (n) på displayet.
③ Drej måleværktøjet 180" omkring den vandrette akse, så libellen til lodret positionering (10) peger nedad, og displayet (7) befinder sig på den side, der vender væk fra dig. Vent 10 s.
④ Tryk så igen på kalibreringsknappen UnitsCal (20). På displayet vises kort CAL2. Derefter vises måleværdien (n) (ikke mere blinkende) på displayet. Måleværktøjet er nu nykalibreret til denne kontaktflade.

Bemærk: Hvis måleværktøjet under trin ③ ikke drejes om den akse, der er vist på billedet, kan kalibreringen ikke afsluttes.

Hold altid måleværktøjet rent.

Dyp ikke måleværktøjet i vand eller andre væsker.

Bosch Power Tools 1 609 92A 8LL | (28.03.2023)

76 | Svensk

Tør snavs af med en fugtig, blød klud. Brug ikke rengørings- eller opløsningsmiddel.

Rengør især flader ved laserens udgangsåbning regelmæssigt, og vær opmærksom på fnug.

Udsættes måleværktøjet for regn i længere tid, kan dette forringe værktøjets funktion. Når måleværktøjet er helt tørt, kan det bruges uden begrænsninger igen. Det er ikke nødvendigt at kalibrere værktøjet.

Opbevar og transportér kun måleværktøjet i beskyttelsestasken (22).

Indsend måleværktøjet i beskyttelsestasken (22) ved behov for reparation.

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com

Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.

Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Dansk

Du finder adresser til andre værksteder på:

Måleværktøjer, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke måleværktøjer og batterier ud sammen med husholdningsaffaldet!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU om affald fra elektrisk og elektronisk udstyr og de nationale bestemmelser, der er baseret herpå, skal kasseret måleværktøj, og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.

Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger på miljøet og menneskers sundhed på grund af den mulige tilstedeværelse af farlige stoffer.

Svensk

Säkerhetsanvisningar

Sikkerhetsanvisninger

Vent 10 s, og noter måleverdien (n) fra helningsmålingen.

Måleverktøyet må ikke senkes ned i vann eller andre væsker.
