กฎระเบียบเพื่อความปลอดภัย

ส่งเครื่องมีอวัดไห้ช่างผู้เชี่ยวชาญตรวจสอบ ซอมและใช้อะไหล่เปลี่ยนของแท้เท่านั้น หากไม่ใช้เครื่องมีอวัดตามค้าแนะนําเหล่านี้ ระบบบ้องกันเบ็ดเสร็จใน เครื่องมีอวัดจาได้รับผลกระทบ อย่าก้าให้ป้ายเดือนห่อย

ขนเครื่องมือวัตน์ลบเตือน เก็บรักษาคําแนะบําเหล่านี้ไวโพติ และหาก เครื่องมือวัตน์ลูกส่งต่อไปยังผู้อื่น ให้ส่งมอบคําแนะบําเหล่านี้ไปต้วย

ข้อคารระวัง - การใช้อุปกรณ์กํางานหรืออุปกรณ์ปรับเปลี่ยนอื่นๆ นอกเหนือไปจากที่ระบุไว้ในหนึ่ง หรือการใช้วิธีการอื่นๆ อาจบ่าไปสู่สาร สมผศักับรังสิอันตรายได้
▶ เครื่องมีอวัตนี้จัดสงบมาพร้อมบ้ายเตือนแสงเลเซอร์ (แสดงในหน้าภาพประกอบของเครื่องมีอวัต)
▶ หากข้อความของบ้ายเดือนแสงและเซอร์ไม่ได้เป็นภาษาของท่าน ให้ติด สติกเกอร์ที่จัดส่งมาที่ฟิมพ์เป็นภาษาของท่านทับลงบนข้อความก่อนใช่ งานครั้งแรก

อย่าเล่งลําแสงเลขอร์ไปยังคนหรือสัตว์ และตัวท่านเอง อย่างของ-mountedในลําแสงเลขอร์โดยตรงหรือลําแสง เลขอร์สะห้อน การกระทําดังกล่าวอาจกําให้ค้นตาพร่ กําให้เกิดอุบัติเหตุ หรือกําให้ดวงตาเสียหายได้

▶ าแส่งเลเซอรเขาตา ตองปิดตาและหันศีริยะออกจากลําแสงในหันที่
▶ อย่าทำการเปลี่ยนแปลงใดๆ ที่อุปกรณ์เลเซอร์
▶ อย่าใช้แวนลำหรับมองแสงเลเซอร์ (อุปกรณ์เสริม) เป็นแวนนิรภัย แวนลำหรับมองแสงเลเซอร์ใช้สำหรับมองลำแสงเลเซอร์เห็นชัตเจนยิ่งขึ้นแต่ไม่ได้ช่วยป้องกันรังสีเลเซอร์
▶ อาฟ้าใช้วนวนลําหรับมองแสงเลเซอร์ (อุปกรณเสริม) เป็นแน่นกันแดดหรือไสซั่งขับรถยนต์นวนลําหรับมองแสงเลเซอร์ไม่สามารถป้องกันรังสีอัลตราไวโอเลต (UV) ได้อย่างสมบูรณ์ และยังลดความสามารถในการมองเห็นลี
▶ ส่งเครื่องมือวัดให้ช่างผู้เชี่ยวชาญตราจซ่อมและใช้อะไหล่เปลี่ยนของ แท้หนัน ทั้งนี้เพื่อให้ม่นใจได้ว่าจะสามารถใช้งานเครื่องมือ วัดได้อย่างปลอดภัยเสมอ
▶ อย่าไห้เก็กใช้เครื่องมือวัวด้วยเลเซอร์โดยไม่ควบคุมตุแล เต็กๆ อาจ giàให้บุคคลยืนหรือตนเองตาพร่าโดยไม่ตั้งใจ
▶ อย่าใช้เครื่องมีอวัดในสภาพแวดล้อมที่เสี่ยงต่อการระเบิด ซึ่งเป็นที่ ที่มีของเหลว แก้ซ หรือผุ่นที่ติดไฟได้ ในเครื่อง

มือวัดสามารถเกิดประกายไฟซึ่งอาจจุดผุ่นและอองหรือประเทศไทยให้ติดไฟได้

▶ เมื่อตัดซึ้นงานที่ได้ค่ามุมมาจากเครื่องมือวัตน์ ต้องปฏิบัติต专卖คําแนะนําเพื่อความปลอดภัยและการกํางานของเลื่อยที่บ้านไข่ตัดอย่างเครื่องครัดเสมอ (รวมถึงคําแนะนําในการจับยืดและวางตําแหน่งขึ้นงาน) หากไม่สามารถตั้งค่ามุมที่ต้องการบนเครื่องเลื่อยยางเครื่องหรือ

เลื่อยางประเภท ต้องใช้วิธีการเลื่อยทางเลือกอื่น มุมที่แหลมนากๆ สามารถตัดได้โดยใช้อุปกรณ์จับขั้นงานแบบจิ๊กรุงเรียวกับเลื่อยวงเดือน แบบมือถือหรือโต๊ะเลื่อยวงเดือน

รายละเอียดผลิตภัณฑ์และข้อมูลจำเพาะ

กรุณาดูภาพประกอบในส่วนหน้าของคู่มือการใช้งาน

ประโยชน์การใช้งานของเครื่อง

เครื่องมือวันที่ใช่สําหรับวัดและคัดลอกความลาดเอียงและมุม สําหรับค่านวนมุมเอียงแบบเตียวละมุมเอียงแบบคู่ รวมพัฒน์สําหรับตรวจสอบและปรับแนว เดินแนวนอนและแนวตั้ง เครื่องมือวันที่เหมาะสม่าหนับใช้งานทั้งภายในและกายนอกอาคารผลิตภัณฑ์เป็นผลิตภัณฑ์แต่ซึ่งใช้แลเซอร์ตามมาตรฐาน EN 50689

ส่วนประกอบที่แสดงภาพ

ลําดับเลขของส่วนประกอบอ้างถึงส่วนประกอบของเครื่องมีอวัตที่แสดงในหน้าภาพประกอบ

(1) ชาพับไต
(2) หนาต่างสำหรับแสดงผล
(3) ล้อล้อค
(4) ขนาด
(5) ผาช่องใส่แบตเตอรี่
(6) ตัวล้อคผาช่องไล่แบตเตอรี่
(7) จำนวนดงผลใหมดการวัดมุม
(8) จอแสดงผลการวัตความลาดชั้น
(9)ระดับน้ำสำหรับการวางแผนอน
(10)ระดับน้ำสำหรับการวางแผนวตั้ง
(11) ช่องทางออกสำแสงเลเซอร์
(12) ป้ายเตือนแสงเลเซอร์
(13)หมายเลขเครื่อง
(14) ปุ่มเปิด/บิด
(15) ปุ่ม MTR1 สําหรับมุมเอียงแบบเดี่ยว
(16) ปุ่ม MTR2 สําหรับมุมเฉียงแบบศุ
(17) ปุ่ม Hold
(18) ปุ่มเปิด/ปิดเลเซอร์
(19) ปุ่มลัญญาณเสียง
(20) ปุ่มการปรับเทียบค่า/สลับเปลี่ยนหน่วยวัด
(21) ส่วนขยายชา
(22) complexes para insteconstrução

ชิ้นส่วนแสดงหล

(a) ตัวบ่งชี้ H สำหรับค่าที่มันทึกไว้ Hold
(b) สัญลักษณ์แบตเตอรี่
(c) ตัวบ่งซีสําหรับมุมเอียงในแนวตั้ง BVL
(d) ตัวบ่งชี้ลําหรับมุมเอียงในแนวนอน MTR
(e) ตัวบ่งซีสําหรับมุมห้ามุม CNR
(f) ตัวบ่งชี้สำหรับมุมลาดเอียง SPR
(g) ค่าจากการวัดของโหมดการวัดมุม
(h)ตัวช่วยในการจัดวางไปทางต้านบน
(i) ตัวช่วยในการจัดวางไปทางด้านล่าง
(j) ตัวบ่งชี้การทำงานเลเซอร์
(k) หน่วยวัด มม./ม.
(m) หน่วยของการวัด °; %
(n) ค่าที่วัดได้จากการวัดความลาดขัน
(0) ตัญลักษณ์สําหรับสัญญาณเสียง

288|ไทย

ข้อมูลทางเทคนิค

เครื่องมือวัดมุนและความเอียงแบบดิจิตอล	GAM 270 MFL
หมายเลขขึ้นส่วน	3 601 K76 400
พังก์ชั่น "HOLD"	●
โหมดการกํางาน "องศาแบบเตี่ยว"	●
โหมดการกํางาน "องศาแบบคู่"	●
โหมดการกํางาน "การวัดความเอียง"	●
ไฟล่องสว่างจอแสดงผล	●
การปรับเทียบ	●
ช่วงการวัดสําหรับวัดมุม	0^ ... 270^
ความแม่นยําในการวัดมุม	± 0.1^
หน่วยแสดงผลตําลุด	0.1^
ช่วงการวัดสําหรับวัดความเอียง	0 - 360^ (4 × 90^)
ความแม่นยําในการวัดสําหรับวัดความเอียง
- 0^/90^	± 0.05^
- 1^ -89^	± 0.1^
ช่วงการกํางานของเลเซอร์	30 mm.
ความแม่นยําในการปรับระดับแนวตั้งด้วยเลเซอร์	± 0.5 mm./m.
ความแม่นยําในการปรับระดับแนวนอนด้วยเลเซอร์	± 1 mm./m.
ระยะห่างจากทางออกของเลเซอร์ - ขอบล่างของเครื่องมือวัด	30 mm.
อุณหภูมิในการกํางาน	-10^ ... +50^
อุณหภูมิในการกับรักษา	-20^ ... +70^
ความสูงในการใช้งานสูงลุดเหนือระดับอ้างอิง	2,000 mm.
ความขึ้นสัมพัทธ์สูงสุด	90 %
ระดับมลพิษตาม IEC 61010-1	2^1
ระดับของเลเซอร์	2
ชนิดของเลเซอร์	< 1 mW, 650 nm
C_6	1
การเยี่ยงเบนของจุดเลเซอร์	0.6 mrad (มมเต็ม)
แบตเตอร์	4 × 1.5 โวลท์ LR6 (AA)
ระยะเวลากํางาน (แบตเตอร์อัลคาไลน์แมงภาษีล) ประมาณ	50 ชม.
ปิดการกํางานอัตโนมัติหลังจากเวลาผ่านไปประมาณ	30 นาที
ความยาวของชา	600 mm.
บั้ําหนักตามระเบียบการ EPTA-Procedure 01:2014	1.7 กก.
ขนาด (ความยาว × ความกว้าง × ความสูง)	684 × 52 × 60 mm.
IP54 (ป้องกันผุ่นและบํากระเดินเปียก)	●

A) ยานการกํางานอาจตลงหากมีสภาวะแวดลอมที่ไมเหมาะสม (ศ.ย. เช่น และอาทิตย์สองโดยตรง)

B) เกิดขึ้นเฉพาะผลพิยที่ไม่บําไฟฟ้า ยกเว้นบางครั้งบําไฟฟ้าได้ชั่วคราวที่มีสาเหตุจาก การกลั่นตัวที่ได้คาดว่าจะเกิดขึ้น

C) เวลาทํางานเมื่อไม่เปิดเลเซอร์

หมายเลขเครื่อง (13) บนแผนป้ายรุ่นผ้าไว้เพื่อระบุเครื่องมือวัดของทาน

การติดตั้ง

ใส่/เปลี่ยนแบตเตอรี่ (ดูภาพ A)

สำหรับการใช้งานเครื่องมีอวัด ขอแนะบําให้ใช้แบตเตอรี่อัลคาไลน์แมงกานิส สำหรับการเปิดผ่าช่องใส่แบตเตอรี่ (5) ให้กดตัวล็อก (6) แล้วพับเปิดผ่าช่อง ใส่แบตเตอรี่ ใส่แบตเตอรี่เข้าไป

ขณะใส่ต้องดูไห้ข้าแบบเตอร์อยู่ในCe่านหน่งที่ลูกต้องตามที่แสดงบนฝ่าช่องใส่แบตเตอรี่

สัญลักษณ์แบตเตอร์

ตัวแสดงสถานะแบตเตอรี่ (b) จะแสดงสถานะบัจจุบันของแบตเตอรี่เสมอ:

ไฟแสดงความจุ

0-10% สัญลักษณ์แบตเตอรี่ค่าจะกะพริบ หลังจากเริ่มต้นกะพริบจนถึงปิด สวัทซ์ ท่านยังสามารถวัตได้ยักประมาณ 15-20 นาที

เปลี่ยนแบตเตอร์ทุกก่อนพรอมกันเสมอ โดยใช้แบตเตอร์จากผู้ผลิตราย เตียวกันทั้งหมดและมีความจุเท่ากันทุกก่อน

▶ เมื่อไม่ใช้งานเครื่องมือวัดเป็นเวลานาน ต้องถอดแบตเตอรี่ออก แบตเตอรี่ในเครื่องมือตัดอาจกัดกร่อนในระหว่างเก็บรักษาเป็นเวลานาน และปล่อยประจุออกเองได้
▶ ต้องปิดเลเซอร์ก่อนเปลี่ยนแบตเตอรี่หุกครั้ง แสงเลเซอร์ที่เปิดไว้โดยไม่ได้ตั้งใจสามารถกําให้คนตาพร่าได้

การติดตั้งส่วนขยายชา

เสื่อนส่วนขยายชา (21) จากต้านหน้าไปบนชาพับ (1) ต้นส่วนขยายชาผ่านข้อต่อของเครื่องมือวัดออกไปเท่าที่ต้องการ

การปฏิบัติงาน

การเริ่มต้นปฏิบัติงาน

▶ บ้องกันไม่ให้เครื่องมือวัดได้รับความชิ้นและโดนแสงแคต ส่องโดยตรง
อย่างเครื่องมือวัดได้รับอุณหภูมิที่สูงมาก หรือรับอุณหภูมิที่เปลี่ยนแปลงมาก ต. บ. เช่น อย่างล่อยเครื่องไว้นเรียนค์เป็นเวลานาน ในการฝีที่อุณหภูมิการเปลี่ยนแปลงมาก ต้องปล่อยให้เครื่องมือวัดปรับตัว เข้ากับอุณหภูมิรอบด้านก่อนใช้งาน ในกรณีที่ได้รับอุณหภูมิที่สูงมากหรือรับ อุณหภูมิที่เปลี่ยนแปลงมาก เครื่องมือวัดอาจมีความแน่นยําเน้อยลง
▶ รักษาพื้นผิวตั้งผัสและชอบสัมผัสของเครื่องมีอวัดให้สะอาด ป้องกัน เครื่องมีอวัดไม่ใหญ่กระแทกและปะหะ เศษลกปรกหรือการเสี่ยวูปอาจ กําให้การวัดผิดพลาด
อย่าให้เครื่องมือวัตถูกกระแทกอย่างรุ่นแรงหรืออย่าไห้ตกหลน่า เมื่อ เครื่องมือวัตถูกกระทบจากกายนอกอย่างแรง ขอแนะนําให้กําการตรวจสอบความแน่นย์ทุกครึ้งก่อนบ้านาใช้งานต่อ (ดู "การตรวจสอบความ แม่นยําและการสอบเทียบเครื่องมีวัว", หน้า 294)

การเปิด-ปิดเครื่อง

▶ อย่างเครื่องมือวัดที่เปิดสวิทช์น้ําไว้โดยในมีสูดแล และให้ปิดสวิทช์ เครื่องมือวัดเมื่อเล็กใช้งาน คนอื่นอาจตาพร่จากแสงเซอร์ได้ เบิดสวิทช์ เครื่องมือวัดโดยกดปุ่มเปิด/ปิด (14)

หากตัวบ่งชี้ H (a) ล่องสว่าง แลดงว่ายังมีการบันทึกค่าจากการวัดครั้งล่าสุดไว้อยู่ โดยจะสามารถลบ่านี้ออกได้ด้วยการกดชั่วครู่ ที่ปุ่มเปิด/ปิด (14)

ปิดสวิทช์ เครื่องมือวัดด้วยการกดบุ่มเปิด/ปิด (14)

หากไม่มีการกำหนดการไตๆ เป็นเวลาประมาณ 30 นาที เครื่องมือวัดจะปิด การกํางานโดยอัตโนมัติเพื่อประหยัดแบตเตอรี่

การปรับแนวต์วยระดับน้ำ

ท่านสามารถวางแผนเครื่องมือวัดในแนวนอนด้วยระดับน้ำ (9) และในแนวตั้ง ด้วยระดับน้ำ (10)

ท่านสามารถใช้เครื่องมือวัดในการตรวจสอบแนวนอนหร้อนนดังได้เหมือน ตาซึ่งบําวัตระดับ วางเครื่องมือวัดบนพื้นผ้าวที่จะตรวจสอบ

การหมุนการแสดงผล

ถ้าท่านหมุนเครื่องมือวัด 180° ตัวแสดงผลกระทบจะหมุนไปด้วยโดยอัตโนมัติ เพื่อ ให้อ่านค่าที่แสดงได้ดี้ยึ่งขึ้น

โหมด "การวัดมาตรฐาน"

ทุกครั้งเมื่อเปิดสวิทช์ เครื่องมือวัดจะอยู่ในโหมด "การวัดมาตรฐาน"

290|ไทย

ในโหมด "การวัดมาตรฐาน" การวัดมุมและการวัดความลาดเอียงจะทำงาน ในเวลาเดี่ยวกัน

วัตมุม (ศุภาพ C-D)

วางข้าพับไต้ (1) และชาฐาน (4) ระบบของที่จะวัด ค่าจากการวัดที่แสดง (g) ตรงกับมุมภายใน w ระหว่างชาฐานและชาพับไต้ ค่าจากการวัฒนี้จะปรากฏจนแจแสดงผล (7) จนกว่าท่านจะเปลี่ยนมุม ระหว่างชาพับไต้ (1) และชาฐาน (4)

คัดสอกมุม (ดูภาพ E)

วัฒมุที่ต้องการจะตัดลอกโดยวางชาพับได้นและชารานที่มุมอ้างอิง เมื่อนมุนล้อล้อค (3) ให้แน่น ถ้าแหน่งของชาจะถูกล้อคทางกลไก ค่าที่แสดง จะไม่ลูกบันทึก วางเครื่องมือวัวในถ้าแหน่งที่ต้องการทายบนชิ้นงาน ใช้ชาเป็นไม่บรรทัด สําหรับสากเส้นมุมที่ตัดลอกมา

บันทึกค่าจาลตารวัด

เมื่อต้องการบันทิก (H) ค่าจากการวัดในปัจจุบัน (g) ให้กดปุ่มหน่วยความจํา Hold (17) ชั่วครู

ตัวบ่งชี้ (a) กระทรวงบนจ-outแสดงผลเพื่อยืนยัน ค่าที่แสดงในขณะนั้นถูกหยุดไว้ และจะไม่เปลี่ยนแปลงแม่ชาจะเคลื่อนไหว เมื่อกดุ่มหน่วยความรํา Hold อี crudeัง ตัวบ่งชี้ (a) จะแสดงบนจ-outแสดงผลอย่างต่อเนื่อง ค่าที่แสดง เปลี่ยนแปลงไปตามการเคลื่อนไหวของชา ค่าที่ถูกหยุดไว้อ่อนหน้านี้ถูกบันทึกไว้ในพื้นหลัง เมื่อกดุ่มหน่วยความรํา Hold (17) อี crudeัง ค่าที่ยันทึกไว้อก่อนหน้านี้จะแสดงงษจอแสดงผล ตัวบ่งชี้ (a) จะทะพิธิ เมื่อต้องการลบค่าที่บันทึกไว้ ให้กดปุ่มเปิด/ปิด (14) ชั่วครู่ หากต้องการบันทึกค่าใหม่ ต้องลบค่าที่บันทึกไว้อก่อนหน้านี้ออกใบ ท่านไม่ สามารถเขียนทับค่าที่บันทึกไว้แล้ว ค่าที่บันทึกไว้จะยังคงอยู่แ蜜ว่าเครื่องมือวัดจะบิดสวิทธ์ (แบบกําหนดเองหรือ โดยอัตโนมัติ) อย่างไรก์ตาม ค่าที่บันทึกไว้จะถูก별ออกเมื่อเปลี่ยนแบตเตอรี่ และ/หรือเมื่อแบตเตอรี่หมดประจุ

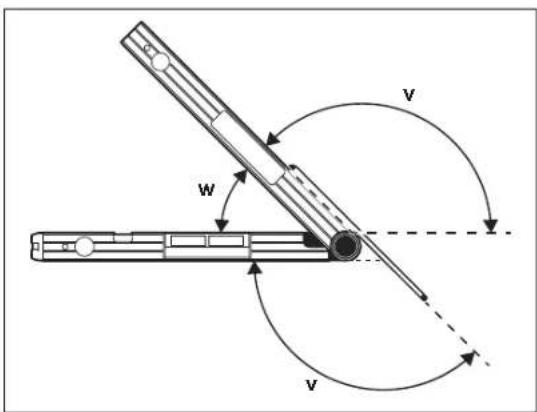

การวัดด้วยส่วนขยายชา (ดูภาพ G-H)

ส่วนขยายชา (21) ช่วยให้สามารถวัตมุมได้ในการฝีที่พื้นผิวสัมผัสสั่นกว่า ภาพับได้ (1)

วางชาฐาน (4) และล่วนขายชาราบนของที่จะวัด ค่าจากการวัดของมุม w ระหว่างชาฐานและชาพับได้จะปรากฏจนอแลดง ผล ทานสามารถคํานวนฉมุมที่ค้นหา v ระหว่างชาฐานและล่วนขยายชาได้ ตั้งนี้:

v = 180^ - w

W V V

โหมด "มุมเอียงแบบเดี่ยว"

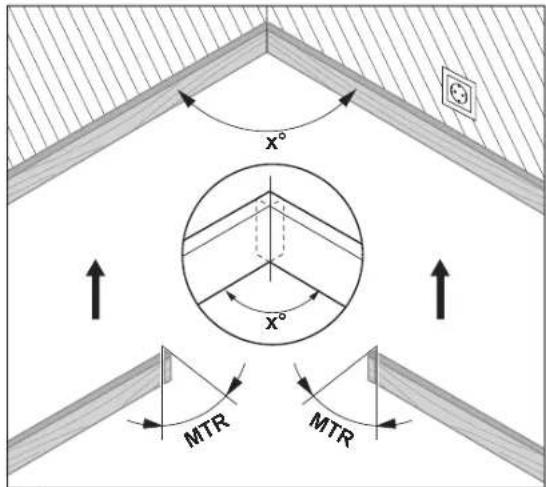

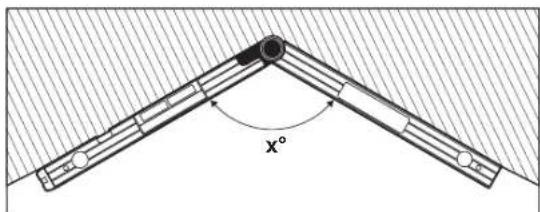

การวัด "มุมเอียงแบบเที่ยว" ใช้สําหรับคํานวนมุมมัด MTRเมื่อขึ้นงานลองชั้นที่มีมุมเอียงเหมือนกันร่วมกันสร้างมุมภายนอกใดๆ x° ที่มีขนาดเล็กกว่า 180° (เช่น สําหรับไม้วัฒน์ เสาราวบันโต และกรอบรูม) เป็ดใช้งานการวัด "มุมเอียงแบบเที่ยว" ด้วยการกลุ่น MTR1 (15) ค่าที่แสดงจะลูกบ้านมาใช้สําหรับการคํานนมต่ํา MTR เสมอ หากค่าที่บันทึกไว้ถ้าลังแสดง (สัญลักษณ (a) กะพริบ) ระบบจะกําการคํานวนด้วยค่าที่บันทึกไว้โดยไม่คํานิ่งถึงเท่าแหน่งของชา

ไทย|291

x°

หาต้องปรับขึ้นงานให้เข้าบุษพอธี (เช่น สําหรับไม่บัวพื้น) ให้วัตถุนหวังบุษ x^0 โดยใช้ Whitพันได้และ Youthาบ สําหรับบุษที่กําหนดไว้แล้ว (เช่น กรอบรูป) ให้เปิด Youthพันได้และ Youthาบไปจนบุษที่ต้องการปรากฏแจอแสดงผล

x° x° MTR MTR

สั่งที่คํานวนคือบุษเอียงในแนวนอน MTR ("Miter Angle": บุษเอียงในแนวนอน) ที่ชัยงานที่ต้องขึ้นจะลูกตัดออกไป สําหรับการตัดเอียงนี้ ในเสื่อยจะตั้งเป็นหมู่ obstaclesดับขึ้นงาน (บุษเอียงในแนวเช็งคือ 0°)

MTR

กลุ่น MTR1 (15) ผู้เจียงในแผนอน MTR, ที่คํานวนได้ที่จะต้องหูหน้าไปตั้งค่าที่เลื่อยต้อง dependingมี รวมกิจดับบ่งยี้ MTR จะปรากฏแจอแสดงผล

กลุ่น MTR1 (15) เพื่อออกจากโหมด "บุญเอียงแบบเดี่ยว" และกลับเข้าสู่โหมด "การวัตมาตรฐาน"

เมื่อกด ซ้ําครู่ที่ปุ่มเปิด/ปิด (14) ท่านสามารถลับเข้าสู่โหมด "การวัด มาตรฐาน" ได้ด้วยเซนกัน แต่ค่า Holdที่บันทึกโรงจะถูกลบออก

หมายเหตุ: นุมเอียงในแนวนอน MTR ที่คํานวนได้สามารถเนื้อมาใช้กับเสี่อยดังองค่าได้เมื่อตั้งคําการดังใบแนวตั้งที่เสี่อยดังองค่าไว้ที่ 0° เท่านั้น ในกรณีที่ตั้งคําสําหรับการดังใบแนวตั้งไว้ที่ 90° ถ่านจะต้องคํานวนนมบสําหรับเครื่องเสื่อดังนี้:

90° - มุมที่แล้ว MTR = มุมที่จะต้องตั้งที่เครื่องเล้อย

โหมด "มุมเอียงแบบคู่"

การวัด "บุญเรียงแบบคู่ ("Compound MTR") ใช้สําหรับค้านวณบุญเรียง ในแผนวอนและแนวติจ เมื่อขึ้นงานลองขึ้นที่มีบุญหลายบุญ (เช่น สําหรับไม่บัว เพดาน) ต้องเขื่อนต่อกันอย่างลูกต้องเกี่ยงตรง

เปิดใช้งานโหมด "มุมเอียงแบบคู่" ด้วยการคุลปุ่ม MTR2 (16) ค่าของ ตําแหน่งของชาที่แสดงะลูกนํามาใช้สําหรับการค้าบวลค่ามุมเสมอ ค่า

Holdที่อาจบันทึกไว้ะลูกลบจอกเมื่อโหมด "มุมเอียงแบบผู้" สิ้นสุดลง ทำตามขึ้นตอนการทำงานตามลำดับดังที่ระบุไว้เท่านั้น

292|ไทย

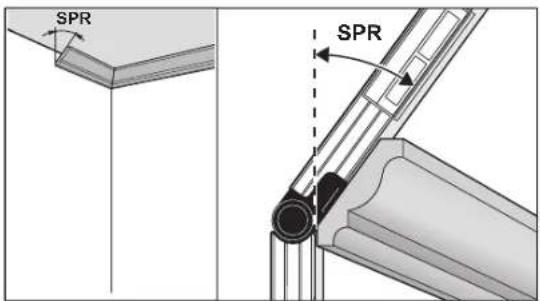

1. SPR: การบันทึกมุมลาดเอียง (Spring Angle)

SPR SPR

ท่านสามารถบันทิกมุมลาดเอียงไต้ดังต่อไปนี้:
-เปิดชาพับไตและชาฐานไปจนมุมลาดเอียงที่ตองการปรากฏนจอแสดงผล
- สําหรับมุมลาดเอี่ยงที่ไบรุจัก ให้วดมูมนี้ สำหรับการวัด ให้วางชันงานที่จะวัด iron증ทรวงชาพบ์ได้และชาตวาน หากไม่สามารถวัดใดโดยครื่องมือวัดเนื่องจากอิ่นงานแคบทหรือมีขนาดเล็กมาก ให้ใช้เครื่องมือช่วย เช่น ไมบรรรัตแบบพับได้ จากนั้นไฟเรียดังมูมนเบนเครื่องมือวัด
กตบุ่ม MTR2 (16) เพื่อบันทิกมุมลาดเอียงที่วัดได้สําหรับมุมเอียงแบบคู่ บน จอแลดงผลจะมี SPR และมุมในปัจจุบันปรากฏอยู่
เมื่อกดปุ่ม MTR2 (16) แล้วใต้มุบใหญ่กว่า 90° แต่เล็กกว่า 180° มุมลาด เอียง SPR จะถูกแปลงโดยอัตโนมัติตั้งนี้:
SPR = 180° - มุมที่วัดได้และ/หรือมุมที่ปรับตั้ง

2. CNR: การบันที่กลมุมทัวมุม (Corner Angle)

CNR

สำหรับการวัดมุมหัวมุม ไหวงชาพับไตและชาราลราชานราบบนผนังหอง หรือปรับ ตั้งมุมหัวมุมที่รู้จักที่เครื่องมือวัด
กดบุ่ม MTR2 (16) อีกครั้ง เพื่อบันทึกมุมหัวมุมที่วัดได้สําหรับมุมเอียงแบบคู่ บนจอแสดงผลจะมี CNR และมุมในปัจจุบันปรากฏอยู่

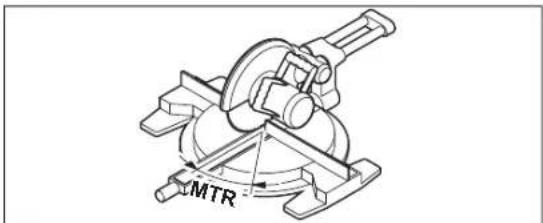

3. MTR: การกำหนดมุมเอียงในแผนอน (Miter Angle)

MTR

กตบุ่ม MTR2 (16) อีกครั้งหนึ่ง บนจอแสดงผลจะมี MTR และมุมเอียงใน แนวทางที่เกํานวณได้สําหรับเลื่อยดัดองศาปรากฏ มุมเอียงในแนวทางจะ ช่วยในการกําหนดการหมุนของโต๊ะเลื่อย (MTR)

4. BVL: การกำหนดมุมเอียงในแนวตั้ง (Bevel Angle)

BVL

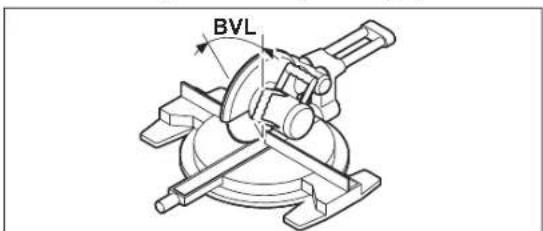

กดบุ่ม MTR2 (16) อักรรั้งหนึ่ง บนจอแสดงผลกระทบมี BVL และมุมเอียงใน แนวตั้งที่คํานวณได้สำหรับเลื่อยตัดองคาปรากฏอยู่

มุมเอียงในแนวตั้งจะช่วยในการกําหนดการหมุนของโตะเสี่อย (BVL) หากต้องการ ท่านสามารถเรียกลับมุมเอียงในแนวอนและแนวตั้งอีกครั้งแต่เฉพาะเมื่อไม่มีการกลุ่มเปิด-บิต (14) สําหรับการเปลี่ยนใหม่ตอบ เมื่อต้องการเรียกมุมกลับมา ให้กลุ่ม MTR2 (16) MTR และมุมเอียงในแนว

นอนที่คํานวณได้ปรากฏจนแจแสดงผลเมื่อกตุ่ม MTR2 (16) BVL และมุม เอียงในแนวตั้งจะปรากฏขึ้น

กตบุ่ม MTR1 (15) เป็นเวลาทํากว่า 1 วินาที เพื่อออกจากโหมด "มุมเอียงแบบคู่" และกลับเข้าลู่โหมด "การวัดมาตรฐาน"

หมายเหตุเกี่ยวกับโหมด "มุมเอียงแบบคู่"

มุมเฉียงในแนวนอน MTR ที่คํานวะโตสามารถนํามาเชกับเสี่อยต้อง depending

เมื่อตั้งค่าการตัดในแนวตั้งที่เลื่อยต้องศาไว้ที่ 0° เท่านี้น ในกรณีที่ตั้งค่า

สำหรับการตัดในแนวตั้งไว้ที่ 90° ท่านจะต้องคํานวะหมุมสำหรับเครื่องเส่อย

ดังนี้:

90° - มุมที่แสดง MTR = มุมที่จะต้องตั้งที่เครื่องเส่อย

โหมดการวัดความลาดเอียง

การเปิด-ปิดเลเซอร์

เมื่อต้องการ เปิด ลําแสงเลเซอร์ ให้กดปุ่มเปิด/ปิดสําหรับเลเซอร์ (18)

▶ อย่าสองลำแสงเลเซอร์ไปยังคนหรือสัตว์ และอย่าจ้อง มองลำแสงเลเซอร์แม่จะอยู่ในระยะไกล

เมื่อต้องการ ปิด ลําแสงเลเซอร์ ไหกตบุ่มเปิด/ปิดสําหรับเลเซอร์ (18) อิท ครั้ง

▶ อย่างเครื่องมือวัดที่เปิดสวิทย์น้ําไว้โดยไม่มีผู้ดูแล และให้ปิดสวิทย์ เครื่องมือวัดเมื่อเลิกใช้งาน คนอื่นอาจตาพร่จากแสงเลเซอร์ได้ หากไม่ได้ใช้เลเซอร์ ให้ปิดเลเซอร์เพื่อยประหยัดพลังงาน

เปลี่ยนหน่วยวัด (ดูภาพ B)

ทานสามารถสลับเปลี่ยนระหว่างหน่วยวัด "0", "%" และ "มม./ม." ไตตลอดเวลา และให้คุ้มสําหรับสลับเปลี่ยนหน่วยวัด (20) ชําๆ จนหน่วยวัตถี่ต้องการปรากฏในตัวบ่งขึ้น (k) หรือ (m) ค่าจากการวัตโนปัจจุบัน (n) จะถูกแปลงผันโดยอัตโนมัติ

เมื่อเปิดหรือปิดเศรื่องมีอวัต หน่วยของการวัดที่ตั้งไว้กี้ยังศงลูกเก็บรักษาไว้

การเปิด-ปิดสวิทย์สัญญาณเสียง

ท่านสามารถเปิดและบิดลัญญาณเลียงด้วยปุ่มลัญญาณเลียง (19) เมื่อ ลัญญาณเลียงเปตอยู่ ตัญลักษณ์สําหรับลัญญาณเลียง (o) จะปรากฏจนแสง ดงผล

การตั้งค่าของสัญญาณเสียงจะยังคงอยู่เมื่อเปิดและปิดเครื่องมือวัด

การแสดงค่าจากการวัดและตัวช่วยวางแผน (ดูภาพ F)

เมื่อเครื่องมือวัดเคลื่อนที่แต่ละครั้ง ค่าจากการวัด (n) จะถูกปรับให้เป็น บัจจุบัน เมื่อเครื่องมือวัดเคลื่อนไหวมากๆ ให้อเจนกว่าค่าจะไม่เปลี่ยนแปลง อีกต่อไปจึงอ่านค่าจากการวัด

ค่าจากการวัดและหน่วยวัดบนจอแสดงผลจะแสดงหมุนพลิกไป 180° ตาม เป้าแหน่งของเครื่องมือวัด ดังนั้นท่านจึงสามารถอ่านการแสดงผลเมื่อกํางาน เหนือศีรษะไต้ควาย

เครื่องมือวัดจะอาศัยตัวช่วยวางแนว (h)/(i) บนจอแสดงผลแสดงไห้เห็นว่าจะต้องเอิยงไปในศิทธทางใดจึงจะไปถึงค่าเป้าหมาย สําหรับการวัดมาตรฐานค่าเป้าหมายคือระ名单ปะวนอนหรอแน valดัง ในฟังก์ชั่น Hold ค่าเป้าหมายคือค่าจากการวัดที่บันศิกไว้

เมื่อได้ค่าเป้าหมายแล้ว ลูกครของตัวช่วยวางแผน (h)/(i) จะหายไป และ หากลัญญาณเสียงเปิดอยู่ จะได้อินเสียงเตือนดังขึ้นอย่างต่อเนื่อง

การคัดลอก/การวัดความลาดเอียงแบบไม่สัมผัส

ท่านสามารถใช้แลเซอร์ช่วยในการวัด และ/หรือคัดลอกความลาดเอี่ยงได้โดย ไม่ต้องล้มผัสแม่ในระยะทางไกลๆ

▶ อย่าส่องลําแสงเลเซอร์ไปยังคนหรือสตัว และอย่างอง มองลําแสงเลเซอร์แม่จะอยู่ในระยะไกล
▶ กําเครื่องหมายตรงกลางจุดเลเซอร์เสมอ

ขนาดของจุดเลเซอร์เปลี่ยนไปตามระยะทาง

สำหรับ การวัด ความลาดเอียง ให้จับเครื่องมือวัดในลักษณะให้อาแสง เลขอร์วังผ่านไปตามพื้นผิวที่จะวัด สำหรับ การคัดออก ความลาดเอียง ให้ ปรับแนวเครื่องมือวัดในลักษณะให้ความลาดเอียงที่ต้องการแสดงเป็นค่าจากการวัด (n) และคัดออกความลาดเอียงบนพื้นผิวเข้าหมายโดยใช้จุดเลเซอร์ ช่วย

หมายเหตุ: เมื่อคัดลอกความลาดเยียงด้วยเลเซอร์ พึงค่านึงถึงว่าเลเซอร์ ปล่อยออกจากเครื่องมือวัดโดยท่างจากขอบล่างขึ้นมา 30 มม.

การตรวจสอบความแม่นยำและการสอบเทียบเครื่องมือวัด

ตรวจเช็ดความแม่นย่าในการวัดโหมดการวัดความลาดขึ้น

ตรวจสอบความแน่นยําของเครื่องมือวัดก่อนกําการวัดที่ชับช้อน หลังอุณหภูมิเปลี่ยนแปลงมาก รวมทั้งเมื่อลูกกระแทกอย่างรุนแรง

ก่อนวัดความลาดเอียง < 45° ควรตรวจสอบที่พื้นผิ่วราบเรียบในแนวนอนโดย ประมาณ ก่อนวัดความลาดเอียง > 45° ที่พื้นผิ่วราบเรียบในแนวตั้งโดย ประมาณ

เปิดสวิทย์เครื่องมือวัด และวางเครื่องมือวัดไว้ยนพื้นผิวในแนวนอนหรือที่พื้นผิวในแนวตั้ง

เลือกหน่วยวัด ° (ดู "เปลี่ยนหน่วยวัด (ดูลาพ B)", หน้า 293)

รอประมาณ 10 วินาทีและจดบันทึกค่าจากการวัด (n) ของโหมดการวัด ความลาดชั้น

หมุนเครื่องมือวัดไป 180° รอบแกนในแนวตั้ง รอประมาณ 10 วินาที่อีกครั้ง และจดบันทึกค่าจากการวัดที่สอง (π) ของโหมดการวัดความลาดชั้น

▶ ปรับเทียบค่าเครื่องมือวัดเฉพาะในกรณีที่ผลต่างของค่าจากการวัดทั้งสองมากกว่า 0.1°

สอบเทียบเครื่องมีอวัดในCeําแหน่ง (แนวตั้งหรือแนวนอน) ที่พบผลต่างของCe่าจากการวัด

ท่านสามารถกําการสอบเทียบได้เฉพาะกับด้านล่างเท่านั้น

การปรับเทียบค่าของพื้นผ้าวสัมตัสในแนวนอนลําหรับโหมดการวัดความ ลาดชัน (ดูภาพ 1)

พื้นผ้าที่ท่านจะวางเครื่องมือวัดต้องเบี่ยงเบนไปจากแนวทางนอนไม่มากกว่า 5°หากค่าความเบี่ยงเบนมีมากกว่า การปรับเทียบค่าจะถูกยกเลิกด้วยสัญลักษณ์ ...

① เปิดสวิทช์เครื่องมือวัด และวางเครื่องมือวัดลงบนพื้นผิวในแนวนอน ในลักษะให้ระดับบําสําหรับการจัดวางในแนวนอน (9) หงษ์ขึ้น และจุณสงตผล (7) หันเข้าหาตัวท่าน รอ 10 วินาดี

②จากนั้นไหักดุ่มปรับเทียบค่า UnitsCal (20) เป็นเวลาประมาณ 2วินาทีจน CAL1 ปรากฏชิ้นชั่วครูบนจอแสดงผล จากนั้นค่าจากการวัด (n) จะกระพริบบนจอแสดงผล

③ หมุนเครื่องมือวัดไป 180° รอบแกนในแนวตั้งในลักษณะให้ระดับบําลําหรับการจัดวางในแนวนอน (9) ยังคงหางษ์ขึ้น แต่จอแสดงผล (7) หันออกจากตัวท่าน รอ 10 วินาที

④ จากนั้นไหักดุ่มปรับเทียบค่า UnitsCal (20) อีกครั้ง CAL2

ปรากฏขึ้นช่ววครูบนจอแสงงผล จากนั้น ค่าจากการวัด (n) จะ

ปรากฏ (ไม่เกรริบอีกต่อไป) บนจอแสงงผล ตอนนี้เครื่องมือวัวใด

ถูกสอบเทียบใหม่สำหรับพื้นผิวสัมผัสณี้แล้ว

หมายเหตุ: ในขั้นตอน ③ หากเครื่องมีอวัตไม่ได้หมุนรอบแกนที่แสดงในภาพประกอบ แสดงว่าการปรับเทียบค่าไม่เสร็จสมบูรณ์

การปรับเทียบค่าของพื้นผิวสัมตัสในแนวตั้งลําหรับโหมดการวัดความลาด ชัน (ดูภาพ J)

พื้นผิวตีท่านจะวางเศรื่องมือวัตต้องเบี่ยงเบนไปจากแนวตั้ง ไม่มากกว่า 5° หากค่าความเบี่ยงเบนมีมากกว่า การปรับเทียบค่าจะถูกยกเล็กด้วยสัญลักษณ์ ...

① เปิดสวิทย์เครื่องมือวัด และวางเครื่องมีอวัดลงบนพื้นผิวในแนวตั้งในลักษณะใหระดับป้าสําหรับการจัดวางในแนวตั้ง (10) ทงษ์ขึ้น และจอแสดงผล (7) หันเข้าหาตัวทาน รอ 10 วินาที

② จากนั้นไหกดฝุ่มปรับเทียบค่า UnitsCal (20) เป็นเวลาประมาณ 2 วินาทัจน CAL1 ปรากฏขึ้นชั่วครุ่บนจอแสดงผล จากนั้นค่าจากการ วัด (n) จะทะพริบบนจอแสดงผล

③ หมุนเครื่องมือวัดไป 180° รอบแกนในแนวนอนในลักษณะหวัดดับ บําสําหรับการจัดวางในแนวตั้ง (10) คว่าลง และจอแสดงผล (7) หันออกจากตัวท่าน รอ 10 วินาที

④ จากนั้นไหักดุ่มปรับเทียบค่า UnitsCal (20) อักรครัง CAL2 ปรากฏขึ้นชั่วครูปนจอแสดงผล จากนั้น ค่าจากการวัด (n) จะปรากฏ (ไม่ategorizedอีกต่อไป) บนจอแสดงผล ตอนนี้เครื่องมือวัวใด ลูกสอบเทียบใหม่สำหรับพื้นผิวสัมผัฒนี้แล้ว

หมายเหตุ: ในขั้นตอน ③ หากเครื่องมือวัดไม่ได้หมุนรอบแกนที่แสดงในภาพประกอบ แสดงว่าการปรับเทียบค่าไม่เสร็จสมบูรณ์

การบํารุงรักษาและการบริการ

การบํารุงรักษาและการทำความสะอาด

รักษาเครื่องมือวัดให้สะอาดตลอดเวลา

อย่าจุ่มเครื่องมือวัดลงในน้ำหรือของเหลวอื่นๆ

เช็ดลิ่งสกปรกออกตายผ่านุ่มที่เปียกหมดๆอย่าใชสารขักฟอกหรือตัวกำละลาย

ทำความสะอาดพื้นผิวตรงช่องทางออกลำแสงเลเซอร์เป็นประจํา และเอาใจ ใส่อย่าให้ขยผ้าติด

หากเครื่องมือวัตถูกฝนเป็นเวลานาน อาจลงผลกระทบต่อการกํางานของ เครื่องมือวัตได้ แต่เมื่อเครื่องมือวัดแห้งสนิทแล้ว ก็พร้อมใช้งานอย่างเต็มที่อีก ครั้ง ไม่จำเป็นต้องสอบเทียบ

เก็บรักษาและขนย้ายเครื่องมือวัดเฉพาะเมื่อบรรถุอยู่ในกระเป๋าใส่เครื่องมือวัด (22) เท่านั้น

ในกรณีช่อมแซม ให้ส่งเครื่องมือวัดโดยบรรจุลงในกระเป๋าใส่เครื่องมือวัด (22)

การบริการหลังการขายและการให้คำปรึกษาการใช้งาน

ศูนย์วิธีการหลังการขายของเวียนดีตอบคําถามของท่านที่เกี่ยวกับการ บํารุงรักษาและการข้อมแซมผลิตภัณฑ์รวมพัฒน์เรื่องอะไหล ภาพเขียนแบบการ ประกอบและข้อมูลเกี่ยวกับอะไหล่ กรุณาตุใน: www.bosch-pt.com ที่มงานที่ปรึกษาของ บ่อช ยินดีให้ข้อมูลเกี่ยวกับผลิตภัณฑ์ของเราและอุปกรณ์ ประกอบต่างๆ

เมื่อต้องการสอบตามและสั่งข้ออะไหล่ กรุณาแจ้งหมายเลขลินค้า 10 หลัก บนแผ่นบ้ายรุ่นของผลิตภัณฑ์ทุกครั้ง

liny

ไทย บริษัท โรเบิร์ต บ่อช จํากัด เอฟวายไอ เซ็นเตอร์ อาคาร 1 ชั้น 5 เลขที่ 2525 ถนนพระราม 4

แขวงคลองเตย เขตคลองเตย กรุงเทพฯ 10110

In: [phone]

แพร่: [phone]

www.bosch.co.th

ศูนย์บริการซ่อมและฟึกอบรม บอช

อาคาร ลาซาลทาวเวอร์ ชั้น G ท้องเลขที่ 2

บ้านเลขที่ 10/11 หมู่ 16

ถนนครีนครินทร์ เด้าลบางแก้ว อําเภอบางพสี

จังหวัดสมุทรปราการ 10540

ประเทศไทย

โทรศัพท 02 7587555

โทรสาร 02 7587525

สามารถตู้ที่อยู่ศูนษ์บริการอื่นๆ ไต้ที่:

เครื่องมือวัด อุปกรณ์ประกอบ และที่บห่อ ต้องนําไปแยกประเภทวัสดุเพื่อส่งเข้าล่กระบวนการรีโซเคิลที่เป็นมิตรต่อลิ่งแวดล้อม

อย่าทิ้งเครื่องมือวัดและแบตเตอร์ลงในขยะบ้าน!

Bahasa Indonesia
