BRUKSANVISNING GAM 270 MFL Professional BOSCH

Svensk .... Sidan 76

Norsk....Side 84

Suomi Sivu 92

Produkt- og ydelsesbeskrivelse

Positionering med libeller

Vedligeholdelse og service

Vedligeholdelse og rengøring

Kundeservice og anvendelsesrådgivning

In-/urkoppling av lasern

Alle anvisningene må leses og følges for at måleverktøyet skal kunne brukes uten fare og på en sikker måte. Hvis måleverktøyet ikke brukes i samsvar med de foreliggende anvisningene, kan de integrerte beskyttelsesinnretningene bli skadet. Varselskilt på

måleverktøyet må alltid være synlige og lesbare. OPPBEVAR DISSI ANVISNINGENE PÅ ET TRYGT STED, OG LA DEM F∅LGE MED HVIS MÅLEVERKT∅YET SKAL BRUKES AV ANDRE.

Forsiktig! Ved bruk av andre betjenings- eller justeringsinnretninger enn de som er oppgitt her, eller andre prosedyrer, kan det oppstå farlig strålingseksponering.
Måleverktøyet leveres med et laser-varselskilt (markert på bildet av måleverktøyet på illustrasjonssiden).
Hvis teksten på laser-advarselsskiltet ikke er på ditt språk, må du lime en etikett på ditt språk over dette skiltet før du tar produktet i bruk.

Rett aldri laserstrålen mot personer eller dyr, og se ikke selv rett inn i den direkte eller reflekterte laserstrålen. Det kan føre til blending, uhell og øyeskader.

▶ Ved øyekontakt med laserstrålen må øyet lukkes bevisst og hodet straks beveges bort fra strålen.
Det må ikke gjøres endringer på laserutstyret.
Bruk ikke lasersiktebrillene (tilbehør) som beskyttelsesbriller. Laserbrillene gjør det lettere å se laserstrålen, men de beskytter ikke mot laserstråling.
Bruk ikke lasersiktebrillene (tilbehør) som solbriller eller i veitrafikk. Laserbrillene gir ingen fullstendig UV-beskyttelse og svekker fargeoppfattelsen.
▶ Reparasjon av måleverktøyet må kun utføres av kvalifisert fagpersonale og kun med originale reservedeler. På den måten opprettholdes sikkerheten til måleverktøyet.
Ikke la barn bruke lasermåleren uten tilsyn. De kan uforvarende blende seg selv eller andre.

Ikke arbeid med måleverktøyet i eksplosjonsutsatte omgivelser - der det befinner seg brennbare væsker, gass eller støv. I måleverktøyet kan det oppstå gnister som kan antenne støv eller damp.

Når du sager emner som du har beregnet vinkelen til med dette måleverktøyet, må du alltid følge sikkerhets- og arbeidsinstruksene som gjelder for sagen (inklusive avvisningene om posisjonering og fastspenning av emnet). Hvis de nødvendige vinklene ikke kan stilles inn på en bestemt sag eller sagtype, må det brukes alternative sagemetoder. Spesielt spisse vinkler kan sages med en bord- eller håndsirkelsag i kombinasjon med en konisk spenninnretning.

Produktbeskrivelse og ytelsesspesifikasjoner

Se illustrasjonene i begynnelsen av bruksanvisningen.

Forskriftsmessig bruk

Måleverktøyet skal brukes til måling og overføring av helninger og vinkler, beregning av enkle og doble gjæringsvinkler og til kontroll og justering av horisontale og vertikale flater.

Måleverktøyet er egnet for bruk innen- og utendørs.

Dette produktet er et laserprodukt for forbrukere i samsvar med EN 50689.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene refererer til bildet av måleverktøyet på illustrasjonssiden.

(1) Bevegelig ben
(2) Vindu for display
(3) Låsehjul
(4) Basisben
(5) Batterideksel
(6) Lås for batterideksel
(7) Display for vinkelmåling
(8) Display for helningsmåling
(9) Libelle for vannrett innstilling
(10) Libelle for loddrett innstilling

(11) Åpning for laserstråle

(12) Laservarselskilt

(13) Serienummer

(14) Av/pä-knapp

(15) Knapp MTR1 for enkel gjæring

(16) Knapp MTR2 for dobbel gjæring

(17) Knapp Hold

(20) Knapp for kalibrering / bytte av måleenhet

(21) Benforlenger

(22) Oppbevaringsveske

Visningselementer

(a) Indikator H for lagret verdi Hold
(b) Batteriindikator
(c) Indikator for vertikal gjæringsvinkel BVL
(d) Indikator for horizontal gjæringsvinkel MTR
(e) Indikator for hjørnevinkel CNR
(f) Indikator for helningsvinkel SPR
(g) Måleverdi for vinkelmåling
(h) Justeringshjelp oppover
(i) Justeringshjelp nedover
(j) Indikator for lasermodus
(k) Mäleenhet mm/m
(m) Måleenhet ^a ; %
(n) Måleverdi for helningsmåling
(o) Visning for lydsignal

Tekniske data

Digital vinkel- og helningsmåler GAM 270 MFL
Artikkelnummer	3 601 K76 400
«HOLD»-funksjon ●
Driftsmodus «Enkel gjæring» ●
Driftsmodus «Dobbel gjæring» ●
Driftsmodus «Helningsmåling» ●
Displaybelysning ●

86 | Norsk

Digital vinkel- og helningsmåler GAM 270 MFL

Kalibrering ●
Måleområde vinkelmåling 0° ... 270°
Målenøyaktighet vinkel ± 0,1^
Minst visningsenhet 0,1°
Måleområde helningsmåling 0–360° (4 × 90°)
Målenøyaktighet helningsmåling
– 0°/90° ± 0,05^
– 1°–89° ± 0,1^
Arbeidsområde laser ^a)	30 m
Vertikal nivelleringsnøyaktighet laser ± 0,5 mm/m
Horisontal nivelleringsnøyaktighet laser ± 1 mm/m
Avstand laseråpning – underkanten av måleverktøyet	30 mm
Driftstemperatur –10 °C ... +50 °C
Lagringstemperatur –20 °C ... +70 °C
Maks. brukshøyde over referansehøyde 2000 m
Maks. relativ luftfuktighet. 90 %
Forurensningsgrad i henhold til IEC 61010-1 2	^b)
Laserklasse 2
Lasertype	< 1 mW, 650 nm
C_6	1
Divergens laserpunkt	0,6 mrad (360-graders vinkel)
Batterier	4 × 1,5 VLR6 (AA)
Driftstid (alkali-mangan-batterier) ca. ^c)	50 t
Automatisk utkobling etter ca.	30 min
Benlengde	600 mm
Vekt i samsvar med EPTA-Procedure 01:2014	1,7 kg
Mål (lengde × bredde × høyde)	684 × 52 × 60 mm
IP54 (beskyttet mot støv og vannsprut)	●
A) Arbeidsområdet kan reduseres ved ugunstige forhold i omgivelsene (f.eks. direkte sollys).
B) Det oppstår bare ikke-ledende smuss, men det forventes nå og da forbigående leedevne forårsaket av kondens.
C) Driftslid uten laser
Måleverktøyet identifiseres ved hjelø av serienummeret (13) på typeskiltet.

Montering

Sette inn / skifte batterier (se bilde A)

Det anbefales å bruke alkaliske manganbatteriet til måleverktøyet.

For å åpne batteridekselet (5) trykker du på låsen (6) og vipper opp batteridekselet. Sett inn batteriene.

Pass på riktig polaritet, som vist på dekselet til batterirommet.

Batteriindikator

Batteriindikatoren (b) viser alltid det gjeldende batterinivået:

Visning	Kapasitet
	90-100%
	60-90%
	30-60%
	10-30%
	0-10%Indikatoren for tomt batteri blinker. Du kan måle i ca.15-20 min til etter at indikatoren har begynt å blinke.

Skift alltid ut alle batteriene samtidig. Bruk bare batterier fra samme produsent og med samme kapasitet.

▶ Ta batteriene ut av måleverktøyet når du ikke skal bruke det på lengre tid. Batteriene kan korrodere ved lengre tids lagring i måleverktøyet og utlades automatisk.
▶ Slå alltid av laseren før batteriskift. En laser som er slått på utilsiktet kan blende personer.

Sette på benforlengeren

Skyv benforlengeren (21) på det bevegelige benet (1) forfra. Skyv benforlengeren så langt det er mulig over leddet til måleverktøyet.

Bruk

Igangsetting

▶ Beskytt måleverktøyet mot fuktighet og direkte sollys.

Måleverktøyet må ikke utsettes for ekstreme temperaturer eller temperatursvingninger. La det for eksempel ikke ligge lenge i bilen. Ved store temperatursvingninger bør måleverktøyet tempereres får det brukes. Ved ekstreme temperaturer eller temperatursvingninger kan målevertøyet's presisjon svekkes.
Sørg for at kontaktflatene og anleggskantene til måleverktøyet alltid er rene. Beskytt måleverktøyet mot slag og støt. Smusspartikler eller deformeringer kan føre til feilmalinger.
▶ Unngå kraftige støt mot måleverktøyet eller at det faller ned. Etter sterk ytre påvirkning på måleverktøyet bør du alltid kontrollere nøyaktigheten før du fortsetter arbeidet (se „Nøyaktighetskontroll og kalibrering av måleverktøyet“, Side 91).

Slå på/av

Ikke gå fra måleverktøyet når det er slått på, og slå alltid av måleverktøyet etter bruk. Andre personer kan bli blendet av laserstrålen.

For å slå på måleverktøyet trykker du på av/på-knappen (14). Hvis indikatoren H (a) lyser, er en verdi fortsatt lagret fra den siste målingen. Denne verdien kan slettes med et kort trykk på av/på-knappen (14). For å slå av måleverktøyet trykker du på av/på-knappen (14). Etter ca. 30 minutter uten aktivitet slås måleverktøyet automatisk av, slik at batteriene spares.

Justere med libellene

Med libellen (9) kan du stille inn måleverktøyet vannrett, og med libellen (10) kan du stille det inn loddrett. Du kan også bruke måleverktøyet som et vater til kontroll av vannrette eller loddrette linjer. Legg da måleverktøyet på overflaten som skal kontrolleres.

Rotere visningen

Hvis du dreier måleverktøyet 180°, dreies også visningen automatisk, slik at den viste verdien blir lettere å lese.

Driftsmodus "Standardmåling"

Når måleverktøyet slås på, er det alltid i driftsmodusen "Standardmåling". I driftsmodusen "Standardmåling" utføres vinkelmåling og helningsmåling samtidig.

Måle vinkler (se bilde C-D)

Legg det bevegelige benet (1) og basisbenet (4) flatt inntil eller på kantene som skal males. Den viste måleverdien (g) tilvarer den indre vinkelen w mellom basisbenet og det bevegelige benet. Denne måleverdien vises på displayt (7) helt til du endrer vinkelen mellom det bevegelige benet (1) og basisbenet (4).

Overføre vinkler (se bilde E)

Mal vinkelen som skal overføres ved å legge det bevegelige benet og basisbenet mot angitt vinkel. Stillingen til benene kan låses mekanisk ved at låsehjulet (3) skrus fast. Den viste verdien lagres ikke. Legg måleverktøyet i ønsket posisjon på emnet. Bruk bena som linjal for overføring av vinkelen.

Lagre måleverdien

For å lagre (H) den aktuelle måleverdien (g) trykker du på lagringsknappen Hold (17).

Indikatoren (a) blinker på displayet som bekreftelse. Den viste verdien fryses, og den endres heller ikke når benet beveges. Hvis lagringsknappen Hold trykkes på nytt, vises indikatoren (a) permanent på displayet. Den viste verdien endres når benet beveges. Den tidligere fryste verdien er nå lagret i bakgrunnen. Når lagringsknappen Hold (17) trykkes på nytt, vises den tidligere lagrede verdien, og indikatoren (a) blinker. For å slette den lagrede verdien trykker du kort på av/på-knappen (14). En tidligere lagret verdi må slettes for at en ny verdi skal kunne lagres. Lagrede verder kan ikke overskrives. Minneverdien opprettholdes også når måleverktøyet slås av (manuell eller automatisk). Men den slettes ved batteriskifte hhv. ved tomme batterier.

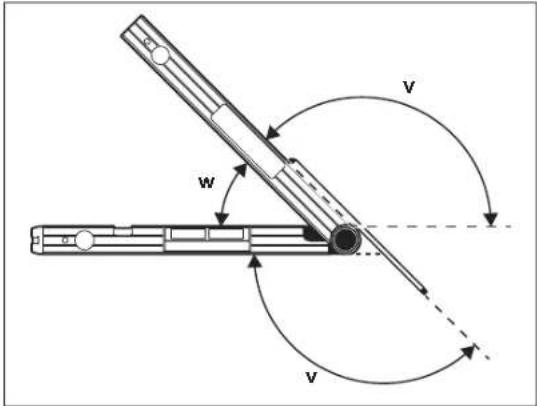

Måle med benforlenger (se bilde G-H)

Benforlengeren (21) gir mulighet til vinkelmåling hvis kontaktflaten er kortere enn del bevegelige benet (1). Legg basisbenet (4) og benforlengeren flatt på eller mot kantene som skal måles. På displayet vises vinkelen w mellom basisbenet og det bevegelige benet som måleverdi. Den søkte vinkelen v mellom basisben og benforlenger kan beregnes på følgende måte: v = 180^ - w

88|Norsk

V W V

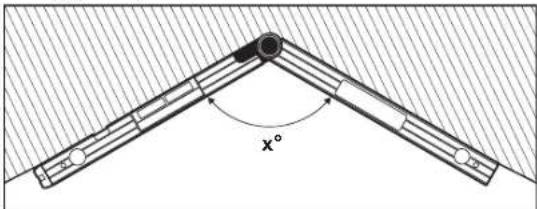

Driftsmodus "Enkel gjæring"

Målingen "Enkel gjæring" brukes til beregning av sagevinkelen MTR hvis to emner med samme gjæring sammen skal danne en ønsket ytre vinkel x° under 180° (for eksempel for gulvlister, søyler til trappegelendre, eller bilderammer).

Målingen "Enkel gjæring" aktiveres med et trykk på knappen MTR1 (15). For beregning av MTR brukes alltid den viste verdien. Hvis en lagret verdi vises (indikatoren (a) blinker) blir beregningen utført med den lagrede verdien, uavhengig av stillingen til benene.

x°

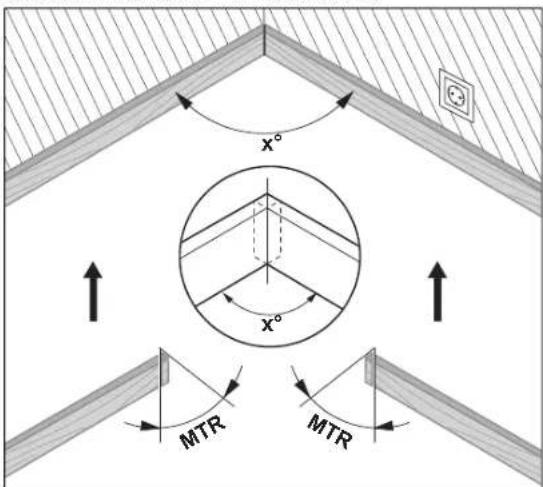

Hvis emnene skal tilpasses i et hjørne (for eksempel for gulvlister), måler du hjørnevinkelen x ^® ved å legge det bevegelige benet og basisbenet inntil. For angitte vinkler (for eksempel bilderammer) åpner du det bevegelige benet og basisbenet helt til ønsket vinkel vises på displayet.

x° x° MTR MTR

Den horisontale gjæringsvinkelen MTR ("Miter Angle": horizontal gjæringsvinkel) som de to emnene må forkortes med, beregnes. Sagbladet står ved disse gjæringssnittene lodclrett mot emnet (den vertikale gjæringsvinkelen er 0°).

MTR

Trykk på knappen MTR1 (15). Den beregnede horisontale gjæringsvinkelen MTR som må stilles inn på kapp- og gjærsagen, og indikatoren MTR vises på displayet.

Trykk på knappen MTR1 (15) for å skifte fra driftsmodusen "Enkel gjæring" til driftsmodusen "Standardmåling" igjen.

1609 92A 8LL (28.03.2023) Bosch Power Tools

Også ved å trykke kort på av/på-knappen (14) skifter du til driftsmodusen "Standardmåling" igjen. Da blir imidlertid også en Hold-verdi som eventuelt er lagret, slettet.

Merknad: Den beregnede horisontale gjæringsvinkelen MTR kan bare brukes på kapp- og gjærsager med innstilling for loddrette snitt på 0°. Hvis innstillingen for loddrette snitt er 90°, må du beregne vinkelen for sagen på følgende måte:

90° – vist vinkel MTR = vinkel som skal stilles inn på sagen.

Driftsmodus "Dobbel gjæring"

Målingen "Dobbel gjæring" ("Compound MTR") brukes til beregning av horisontale og vertikale gjæringsvinkler når to emner med flere vinkler (for eksempel taklister) skal danne helt nøyaktige sammenføyninger.

Driftsmodusen "Dobbel gjæring" aktiveres med et trykk på knappen MTR2 (16). Til beregningen av vinklene brukes alltid den viste verdien for benstillingene. En Hold-verdi som eventuelt er lagret, slettes när driftsmodusen "Dobbel gjæring" avsluttes.

Utfør arbeidstrinnene nøyaktig i angitt rekkefølge.

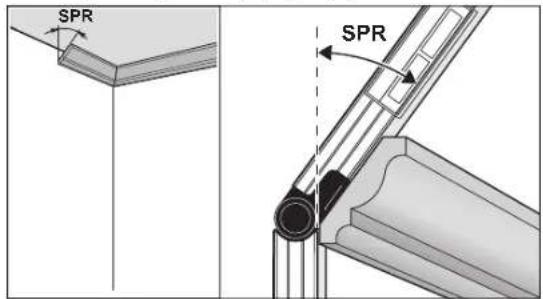

1. SPR: Lagre helningsvinkelen (Spring Angle)

SPR SPR

Helningsvinkelen kan lagres på forskjellige måter:

- Åpne det bevegelige benet og basisbenet helt til ønsket helningsvinkel vises på displayet.

- Hvis helningsvinkelen ikke er kjent, måler du denne. Legg da emnet som skal måles mellom det bevegelige benet og basisbenet. Hvis det ikke er mulig å måle med måleverktøyet ved spesielt smale eller små emner, må du bruke hjelpemidler som for eksempel en smygvinkel, og deretter stille inn vinkelen på måleverktøyet.

Trykk på knappen MTR2 (16) for å lagre den målte gjæringsvinkelen for den doble gjæringen. SPR og den gjeldende vinkelen vises på displayet. Hvis vinkelen er over 90° men under 180° när knappen MTR2 (16) trykkes, omregnes helningsvinkelen SPR automatisk på følgende måte: SPR = 180° - målt eller innstilt vinkel.

2. CNR: Lagre hjørnevinkel (Corner Angle)

CNR

Legg det bevegelige og et faste benet flatt inntil veggene for å måle hjørnevinkelen, eller still inn en kjent hjørnevinkel på måleverktøyet. Trykk på knappen MTR2 (16) igjen for å lagre den målte hjørnevinkelen for den doble gjæringen. CNR og den gjeldende vinkelen vises på displayet.

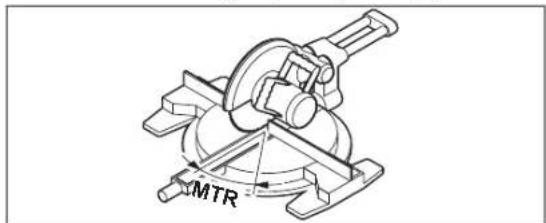

3. MTR: Fastsette horisontal gjæringsvinkel (Miter Angle)

MTR

Trykk på knappen MTR2 (16) igjen. MTR og den beregnede horisontale gjæringsvinkelen for kapp- og gjærsagen vises på displayet. Ved hjelp av den horisontale gjæringsvinkelen bestemmes dreiingen av sagbordet (MTR).

90 | Norsk

4. BVL: Fastsette vertikal gjæringsvinkel (Bevel Angle)

BVL

Trykk på knappen MTR2 (16) igjen. BVL og den beregnede vertikale gjæringsvinkelen for kapp- og gjærsagen vises på displayet.

Ved hjelp av den vertikale gjæringsvinkelen bestemmes helningen på sagbladet (BVL).

Ved behov kan den horisontale og vertikale gjæringsvinkelen vises på nytt, men bare hvis av/på-knappen (14) ikke har blitt trykt for skifte av driftsmodus. For å vise vinklene trykker du på knappen MTR2 (16). MTR og den beregnede horisontale gjæringsvinkelen vises på displayet, og etter et nytt trykk på knappen MTR2 (16) BVL og den vertikale gjæringsvinkelen.

Trykk på knappen MTR1 (15) i mindre enn 1 s for å skifte fra driftsmodusen "Dobbel gjæring" til driftsmodusen "Standardmåling" igjen.

Informasjon om driftsmodusen "Dobbel gjæring"

Den beregnede horisontale gjæringsvinkelen MTR kan bare brukes på kappog gjærsager med innstilling for loddrette snitt på 0°. Hvis innstillingen for loddrette snitt er 90°, må du beregne vinkelen for sagen på følgende måte: 90° – vist vinkel MTR = vinkel som skal stilles inn på sagen.

For å slå på laserstrålen trykker du på av/på-knappen for laser (18).

Rett aldri laserstrålen mot personer eller dyr, og se ikke selv inn i laserstrålen, heller ikke fra større avstand.

For å slå av laserstralen trykker du på av/pa-knappen for laser (18) igjen.

Ikke gå fra måleverktøyet når det er slått på, og slå alltid av måleverktøyet etter bruk. Andre personer kan bli blendet av laserstrålen.

Når du ikke bruker laseren, slå den av for å spare energi.

Bytte måleenhet (se bilde B)

Du kan når som helst skifte mellom målenhetene "", "%" og "mm/m". Dette gjør du ved å trykke gjentatte ganger på knappen for bytte av måleenhet (20) helt til den ønskede måleenheten vises i (k) eller (m). Den aktuelle måleverdien (n) omregnes automatisk.

Innstillingen av målenheten opprettholdes ved ut- og innkobling av måleverktøyet.

Slä lydsignal på/av

Med knappen for lydsignal (19) kan du sla lydsignalet på og av. Når lydsignalet er slått på, vises indikatoren for lydsignal (o) på displayet.

Innstillingen av lydsignalet opprettholdes ved ut- og innkobling av måleverktøyet.

Måleverdivisning og justeringshjelp (se bilde F)

Måleverdien (n) oppdateres hver gang måleverktøyet beveges. Vent med avlesing av måleverdien etter større bevegelser av måleverktøyet til verdien ikke lenger forandrer seg.

Avhengig av måleverktøyets posisjon vises måleverdien og måleenheten på displayet dreid 180°. Slik kan meldingen også avleses ved arbeid over hodet.

Med justeringshjelpen (h)/(i) angir måleverktøyet på displayet hvilken retning det må helles i for å oppnå målverdien. Ved standardmålinger er målverdien vannrett eller loddrett stilling, og i funksjonen Hold den lagrede måleverdien.

Når målverdien er nådd, slukker pilene på justeringshjelpen (h)/(i), og hvis lydsignal er slått på, høres et kontinuerlig lydsignal.

Måling/overføring helninger berøringsløs

Ved hjelp av laseren kan du måle hhv. overføre helninger berøringsløst, også over større avstander.

Rett aldri laserstrålen mot personer eller dyr, og se ikke selv inn i laserstrålen, heller ikke fra større avstand.

▶ Bruk alltid midten på laserpunktet ved markering. Størrelsen til laserpunktet endres med avstanden.

For å måle helninger stiller du inn måleverktøyet slik at laserstrålen går langs flaten som skal måles. For å overføre helninger stiller du inn måleverktøyet slik at den ønskede helningen vises som måleverdi (n) og overfører helningen ved hjelp av laserpunktet på målflaten.

Merknad: Ved overføring av helninger ved bruk av laser må laseren stikke 30 mm ut over underkanten på måleverktøyet.

Nøyaktighetskontroll og kalibrering av måleverktøyet

Kontrollere målenøyaktigheten ved helningsmåling

Kontroller måleverktøyets nøyaktighet før kritiske målinger, etter store temperaturendringer og etter harde støt.

Før måling av vinkler < 45° bør det kontrolleres på en plan, omtrent vannrett flate, før måling av vinkler > 45° bør det kontrolleres på en plan, omtrent loddrett flate.

Slå på måleverktøyet, og legg det på den vannrette eller mot den loddrette flaten.

Velg måleenheten ° (se „Bytte måleenhet (se bilde B) ”, Side 90).

Drei måleverktøyet 180° rundt den loddrette aksen. Vent igjen 10 s, og noter den andre måleverdien (n) fra helningsmålingen.

- Kalibrer måleverktøyet bare hvis differansen mellom de to måleverdiene er større enn 0,1°.

Kalibrer måleverktøyet i den posisjonen (loddrett hhv. vannrett), der differansen mellom måleverdiene ble registrert.

Kalibreringen kan bare utføres med bunnsiden.

Kalibrere de vannrette kontaktflatene for helningsmålingen (se bilde I)

Flaten som du setter måleverktøyet på, må ikke avvike mer enn 5° fr. vannrett stilling. Hvis avviket er større, blir kalibreringen avbrutt med visningen ---.

Slå på måleverktøyet, og legg det slik på den vannrette flaten at libellen for vannrett nivellering (9) peker opp og displayet (7) er vendt mot deg. Vent 10 s.

Trykk deretter i ca. 2 s på kalibreringsknappen UnitsCal (20) til CAL1 vises en kort stund på displayet. Deretter blinker måleverdien (n) på displayet.

③ Drei måleverktøyet 180° rundt den loddrette aksen, slik at libellen for vannrett nivellering (9) fortsatt peker opp, men displayet (7) er på den siden som vender bort fra deg. Vent 10 s.

Trykk deretter på kalibreringsknappen UnitsCal (20) igjen. CAL2 vises en kort stund på displayet. Deretter vises måleverdien (n) (blinker ikke lenger) på displayet. Måleverktøyet er nå kalibrert på nytt for denne overflaten.

Merknad: Hvis ikke måleverktøyet dreies rundt aksen som vises på bildet i trinn ①, kan ikke kalibreringen fullføres.

Kalibrere de loddrette kontaktflatene for helningsmälingen (se bilde J)

Flaten som du setter måleverktøyet på, må ikke avvike mer enn 5° fra loddrett stilling. Hvis avviket er større, blir kalibreringen avbrutt med visningen ---.

③ Slå på måleverktøyet, og legg det slik mot den loddrette flaten at libellen for loddrett nivellering (10) peker opp og displayet (7) er vendt mot deg. Vent 10 s.

Trykk deretter i ca. 2 s på kalibreringsknappen UnitsCal (20) til CAL1 vises en kort stund på displayet. Deretter blinker måleverdien (n) på displayet.

③ Drei måleverktøyet 180° rundt den horisontale aksen, slik at libellen for loddrett nivellering (10) peker ned og displayet (7) er på den siden som vender bort fra deg. Vent 10 s.

④ Trykk deretter på kalibreringsknappen UnitsCal (20) igjen. CAL2 vises en kort stund på displayet. Deretter vises måleverdien (n) (blinker ikke lenger) på displayet. Måleverktøyet er nå kalibrert på nytt for denne overflaten.

Merknad: Hvis ikke måleverktøyet dreies rundt aksen som vises på bildet i trinn ③, kan ikke kalibreringen fullføres.

Service og vedlikehold

Vedlikehold og rengjøring

Sørg for at måleverktøyet alltid er rent.

Tørk bort skitt med en myk, fuktig klut. Bruk ikke rengjørings- eller løsemidler.

Rengjør spesielt flatene på utløpsåpningen til laseren regelmessig. Vær oppmerksom på lo.

Hvis måleverktøyet skulle utsettes for regn over lengre tid, kan funksjonen bli begrenset. Etter at det er helt tørket kan imidlertid måleverktøyet igjen brukes uten begrensninger. En kalibrering er ikke nødvendig.

Måleverktøyet må bare lagres og transporteres i beskyttelsesvesken (22) som følger med.

Hvis måleverktøyet skal sendes til reparasjon, sender du det i beskyttelsesvesken (22).

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og

92|Suomi

informasjon om reservedeler på www.bosch-pt.com

Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64 87 89 55

Du finner adresser til andre verksteder på:

Lever måleverktøyet, tilbehøret og emballasjen til gjenvinning.

Måleverktøy og batterier må ikke kastes som vanlig husholdningsavfall!

Bare for land i EU:

Ifølge det europeiske direktivet 2012/19/EU om brukt elektrisk og elektronisk utstyr og gjennomføringen av dette i nasjonalt lovverk må måleverktøy som ikke lenger kan brukes, og ifølge det europeiske direktivet 2006/66/EC må defekte eller brukte oppladbare batterier / engangsbatterier, sorteres og gjenvinnes på en miljøvennlig måte. Ikke-forskriftsmessig håndtering av elektrisk og elektronisk avfall kan føre til miljø- og helseskader på grunn av eventuelle farlige stoffer.

Suomi

Turvallisuusohjeet
