КОРИСНИЧКИ ПРИРАЧНИК GAM 270 MFL Professional BOSCH

Македонски...... Страница 197

Srpski Strana 206

Slovenščina ....Stran 214

Hrvatski....Stranica 222

Eesti Lehekülg 230

(16) Бутон MTR2 за двоен наклон на среза

(17) Бутон Hold

Безбедносни напомени

Сите упатства треба да се прочитаат и да се внимава на нив, за да може безбедно и без опасност да работите со мерниот уред. Доколку мерниот уред не се користи согласно приложените инструкции, може да се наруши функцијата на вградените заштитни

механизми во мерниот уред. Не ги оштетувајте напепниците за предупредување. ДОБРО ЧУВАЈТЕ ГИ ОВИЕ УПАТСТВА И ПРЕДАДЕТЕ ГИ ЗАЕДНО СО МЕРНИОТ УРЕД.

▶ Внимание – доколку користите други уреди за подесување и ракување освен овде наведените или поинакви постапки, ова може да доведе до опасна изложеност на зрачење.
▶ Мерниот уред се испорачува со ознака за предупредување за ласерот (означено на приказот на мерниот уред на графичката страна).
Доколку текстот на ознаката за предупредување за пасерот не е на Вашиот јазик, врз него залепете ја налепницата на Вашиот јазик пред првата употреба.

Не го насочувајте ласерскиот зрак кон лица или животни и немојте и Вие самите да гледате во директниот или рефлектирачкиот ласерски зрак. Така може да ги заслепите лицата, да предизвикате несреќи или да ги оштетите очите.

Доколку пасерскиот зрак доспее до очите, веднаш треба да ги затворите и да ја тргнете главата од пасерскиот зрак.
▶ Не правете промени на ласерскиот уред.
▶ Не ги користете ласерските заштитни очила (дополнителна опрема) како заштитни очила. Ласерските заштитни очила служат за подобро распознавање на ласерскиот зрак; сепак, тие не штитат од ласерското зрачење.
▶ Не ги користете ласерските заштитни очила (дополнителна опрема) како очила за сонце или пак во сообрајот. Ласерските очила не даваат целосна UV-заштита и го намалуваат препознаваљето на бои.
▶ Мерниот уред смее да се поправа само од страна на квалификуван стручен персонал и само со оригинални резервни делови. Само на тој начин ће бидете сигурни во безбедноста на мерниот уред.
▶ Не ги оставајте децата да го користат ласерскиот мерен уред без надзор. Без надзор, тие може да се заслепат себеси или други лица.
He работete со мерниот уред во околина каде постои опасност од експлозија, каде има запаливи течности, гас или прашина. Мерниот уред создава искри, кои може да ја запалат правта или пареата.
▶ При сечење на делови за обработка, чни агли сте ги одредиле со помош на овој мерен уред, секогаш придржувајте се стриктно до безбедносните и работните напомени за пилата којашто ја употребувате (включително напомените за позиционирање и

198 | Македонски

затегање на делот што се обработува). Доколку потребниот агол не може да се постави на одредена пила или вид на пила, мора да се применат алтернативни методи на сечење со пилата. Особено острите агли може да се исечат со употребра на конусен уред за затегање со столна или рачна тркалезна пила.

Опис на производот и перформансите

Внимавајте на сликите во предниот дел на упатството за користење.

Употреба со соодветна намена

Мерниот уред е наменет за мерење и пренесување на косини и агли, за пресметување на еднократни и двојни агли на закосување како и за контрола и израмнување на хоризонтали и вертикали.

Мерниот уред е погоден за користење во внатрешен и надворешен простор.

Овој производ е потрошувачки ласерски производ во согласност со EN 50689.

Илустрација на компоненти

Нумерирањето на сликите со компоненти се однесува на приказот на мерниот уред на графичката страница.

(1) Крак на преклопување
(2) Контролно прозорче за екранот
(3) Тркалце за фиксирање
(4) Основен крак
(5) Капак на преградата за батерии
(6) Фиксирање на капакот од преградата за батерии
(7) Екран мерење на агол
(8) Екран мерење на косини
(9) Либела за хоризонтално израмнување

(10) Либела за вертикално израмнување

(11) Излезен отвор за ласерскиот зрак

(12) Натпис за предупредување на ласерот

(13) Сериски број

(14) Копче за включување/исклучување

(15) Копче за MTR1 еднократно закосување

(16) Копче за MTR2 двојно закосување

(17) Копче Hold

(18) Копче за вклучување/исклучување на ласерот

(19) Копче за сигнален тон

(20) Копче за калибрирање//промена на мерните единици

(21) Продолжеток за кракот

(22) Заштитна чанта

Елементи на приказ

(a) Индикатор за Н вредност на меморијата Hold
(b) Приказ за батеријата
(c) Индикатор за вертикалниот агол на закосување BVL
(d) Индикатор за хоризонталниот агол на закосување MTR
(e) Индикатор за аголот во кош CNR
(f) Индикатор за аголот на косина SPR
(g) Измерена вредност на мерење на агол
(h) Помош за ласерско израмнување нагоре
(i) Помош за ласерско израмнување надолу
(j) Индикатор за ласерски режим
(k) Мерна единица mm/m
(m) Мерна единица°; %
(n) Измерена вредност на мерење на косини
(o) Приказ за сигнален тон

Технички податоци

Дигитален агломер и мерач на косини GAM 270 MFL
Број на дел	3 601 K76 400
„HOLD“-функција ●
Режим на работа „Еднократно закосување“ ●
Режим на работа „Двојно закосување“ ●
Режим на работа „Мерење на косини“ ●
Осветлување на екранот ●
Калибрирање ●
Мерно подрачије на мерење на агол 0^ ... 270^
Точност при мерење на аголот ± 0,1^

1 609 92A 8LL | (28.03.2023) Bosch Power Tools

Дигитален агломер и мерач на косини GAM 270 MFL

Најмала единица на приказ 0,1°
Мерно подраче на мерење на косини 0–360° (4 × 90°)
Точност при мерење на косини
- 0°/90° ±0,05°
- 1°–89° ±0,1°
Работно поле на ласер ^A)	30 m
Вертикална точност при нивелирање на ласер ±0,5 mm/m
Хоризонтална прецизност при нивелирање со ласер	±1 mm/m
Растојание од излезниот отвор на ласер – долен раб на мерниот уред	30 mm
Оперативна температура -10 °C ... +50 °C
Температура при складирање -20 °C ... +70 °C
Макс. оперативна висина преку референтната висина	2000 m
Макс. релативна влажност на воздухот 90 %
Степен на извалканост според IEC 61010-1 2	^B)
Класа на ласер 2
Тип на ласер < 1 mW, 650 nm
C_8	1
Отстапување од ласерска точка 0,6 mrad (целосен агол)
Батерии 4 × 1,5 V LR6 (AA)
Времетраење (алкалио-манганска батерија)околу ^C)	50 h
Автоматика за исклучување по прибл. 30 min
Должина на кракот	600 mm
Тежина согласно EPTA-Procedure 01:2014	1,7 kg
Димензии (должина × ширина × висина)	684 × 52 × 60 mm
IP54 (заштита од прав и прскање вода)	●

В) Настануваат само неспроводливи нечистотии, но повремено се очекува привремена спроводливост предизвикана од кондензација.

C) Времетраење на работа без ласер

Серискиот број (13) на спецификационата плочка служи за јасна идентификација на Вашиот мерен уред.

Монтажа

Ставање/менување на батерии (види слика А)

За работа со мерниот уред се препорачува користење на алкално- мангански батерии.

За отворање на поклопецот на преградата за батерии (5) притиснете на блокадата (6) и отворете го поклопецот на преградата за батерии. Ставете ги батериите.

Внимавајте на точноста на половите согласно надворешниот приказ на поклопецот на преградата на батерии.

Приказ за батеријата

Приказот за батерии (b) секогаш го прикажува моменталниот статус на батериите:

Приказ	Капацитет
	90-100%
	60-90%
	30-60%
	10-30%

0–10% Трепка приказот за празна батерија. Откако приказот ке започне да трепка до ислучувањето можете да мерите уште околу 15–20 min.

Секогаш заменувајте ги сите батерии одеднаш. Користете само батерии од еден производител и со ист капацитет.

▶ Ако не го користите мерниот уред подолго време, извадете ги батериите. При подолго складирање во мерниот уред, батериите може да кородираат и да се испразнат.

Heопходно е да го ислучите ласерот пред да ги смените батериите. Невнимателно включениот ласер може да ги заслепи лицата околу Вас.

Поставување на продолжетокот на кракот

Лизгајте го продолжетокот на кракот (21) од напред на кракот на преклопување (1). Лизгајте го продолжетокот на кракот колку што е потребно преку зглобот на мерниот уред.

Употреба

Ставање во употреба

▶ Заштитете го мерниот уред од влага и директно изложување на сончеви зраци.
He ro изложувајте мерниот уред на екстремни температури или температурни осцилации. На пр. не го оставајте долго време во автомобилот. При големи температурни осцилации, оставете го мерниот уред прво да се аклиматизира, пред да го ставите во употреба. При екстремни температури или температурни осцилации, прецизноста на мерниот уред може да се наруши.
▶ Одржуваје ја чистотата на површините на поставување и контактните површини на мерниот уред. Заштитете го мерниот уред од потреси и удари. Честичките нечистотија или деформациите може да доведат до погрешно мерење.
- Избегнувајте тешки удари и превртувања на мерниот уред. По силни надворешни влијанија на мерниот уред, пред да го употребите за работа, секогаш извршете контрола на точноста(види „Проверка на точноста и калибрирање на мерниот уред“, Страница 204).

Вклучување/искпучување

▶ Не го оставајте включениот мерен уред без надзор и исключете го по употребата. Другите лица може да се заслепат од ласерскиот зрак.
За включување на мерниот уред притиснете на копчето за включување/исклучување (14).
Доколку индикаторот свети H (a), зачувана е уште една вредност од последното мерење. Оваа вредност може да се избрише со кратко притискање на копчето за вклучување/исклучување (14).
За исклучување на мерниот уред притиснете на копчето за вклучување-исклучување (14).
Доколку по околу 30 мин не се изврши никаква акција, мерниот уред автоматски се исклучува заради нега на батериите.

Центрирање со либели

Со либелата (9) мерниот уред може да го центрирате хоризонтално, а со либелата (10) вертикално.

Мерниот уред може да го користите и како васер-вага за проверка на хоризонталите и вертикалите. За таа намена, поставете го мерниот уред на површината којашто треба да се провери.

Вртење на приказот

Доколку го свртите мерниот уред за 180°, автоматски се врти и приказот, за да можете подобро да ја прочитате прикажаната вредност.

Начин на работење „Стандардно мерење“

По секое включување, мерниот уред се наога во режим на работа „Стандардно мерење“.
Со режимот на работа „Стандардно мерење“ истовремено се извршува мерење на агли и косини.

Поставете го кракот на преклопување (1) и основниот крак (4) ramно на рабовите што треба да се измерат. Прикажаната измерена вредност (g) одговара на внатрешниот агол w помеју основниот и кракот на преклопување.

Оваа измерена вредност ће се прикажува на екранот (7), се додека не го смените аголот помегу кракот на преклопување (1) и основниот крак (4).

Пренесување на агли (види слика E)

Измерете го аголот што треба да се пренесе со поставување на кракот на преклопување и основниот крак на зададениот крак.

Со затегнување на тркалцето за фиксирање (3) позицијата на кракот може механички да се осигура. Прикажаната вредност нема да се зачува.

Поставете го мерниот уред во саканата позиција на делот што се обработува. Користете го кракот како линијар за нанесување на агли.

Зачувување на измерената вредност

За да се зачува (H) актуелната мерна вредност (g) притиснете го копчето за зачувување Hold (17).

Како потврда трепка индикаторот (a) на екранот. Моментално прикажаната вредност е „замрзната” и не се менува при движење на кракот. Доколку одново се притисне копчето за меморија Hold индикаторот (a) ће се прикажува континуирано на екранот.

Прикажаната вредност се менува во зависност од движењето на кракот. Претходно „замрзнатата вредност“ сега е зачувана во позадината. Со одново притискање на копчето за зачувување Hold (17) ње се прикаже претходно зачуваната вредност, индикаторот (a) трепка.

За бришење на вредноста на меморијата притиснете кратко на копчето вклучување/исклучување (14).

За да можете да зачувате нова вредност, мора да се избрише некоја од претходно зачуваните вредности. Зачуваните вредности не можат да се препишат.

Зачуваната вредност ће се зачува и при исклучувањето на мерниот уред (рачно или автоматски). Во секој случај таа ће се избрише при промена на батериите одн. доколку батериите се испразнат.

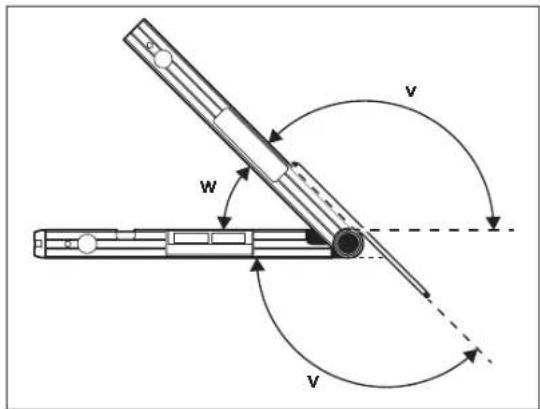

Мерење со продолжетокот на кракот (види слики G-H)

Продолжетокот на кракот (21) овозможува мерење на агол, доколку површината на поставување е пократка од кракот на преклопување (1). Поставете го основниот крак (4) и продолжетокот на кракот рамно на рабовите што треба да се измерат.

Како измерена вредност на екранот ке се прикаже аголот W помеѓу основниот крак и кракот на преклопување. Бараниот агол V помеѓу основниот крак и продолжетокот на кракот може да го пресметате на следниот начин:

v = 180^ - w

v w v

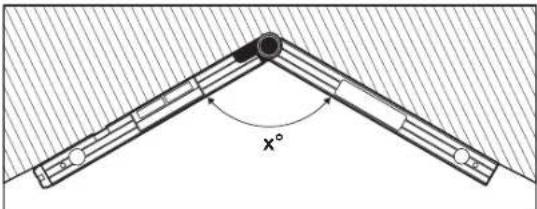

Режим на работа „Еднократно закосување“

Мереньето „Едноставно закосување“ служи за пресметување на аголот на сечење MTR, кога два дела за обработка со исто закосување заедно треба да создадат произведен надворешен агол x° помал од 180° (на пр. за подни летви, столбови за гелендри или рамки за слики).

Мерењето „Еднократно закосување“ се активира со притискање на копчето MTR1 (15). За пресметка на MTR секогаш се користи прикажаната вредност. Доколку се прикаже зачувана вредност (приказот (a) трепка), пресметката ще се изврши независно од позицијата на кракот со зачуваната вредност.

x°

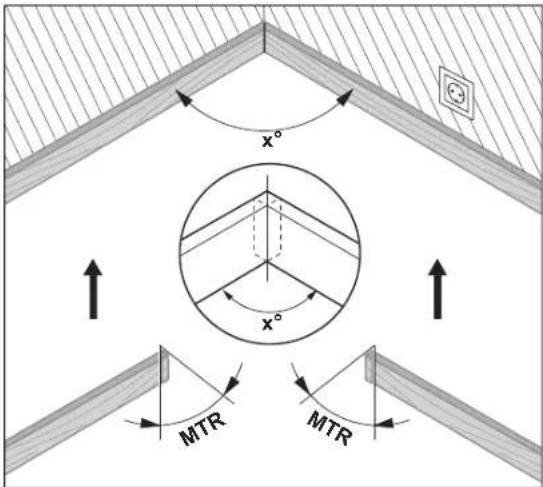

Доколку деловите што се обработуваат треба да се постават во кош (на пр. за подни лајсни), тогаш измерете го аголот на кошот ^x со поставување на кракот на преклопување и основниот крак. За претходно зададен агол (на пр. рамки за слики) отворете ги кракот на преклопување и основниот крак, додека не се појави саканиот агол на екранот.

202 | Македонски

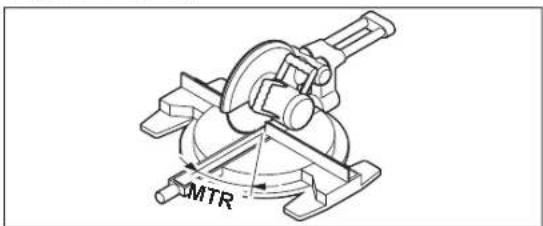

Ке се пресмета хоризонталниот агол на закосување MTR ("Miter Angle": хоризонтален агол на закосување), за кратење на двата дела што се обработуваат. Сечипото за пилата кај ваквото сечење со закосување стои вертикално на делот што се обработува (вертикалниот агол на закосување изнесува 0°).

MTR

Притиснете го копчето MTR1 (15). Пресметаниот хоризонтален агол на закосување MTR, кој мора да се постави на пилата за отсекување и сечење под агол, како и индикаторот MTR ќе се прикажат на екранот. Притиснете на копчето MTR1 (15), за да се вратите од режимот на работа „Еднократно закосување“ во режимот на работа „Стандардно мерење“.

Со кратко притискање на копчето за вклучување/исклучување (14) се враćате назад во режимот на работа „Стандардно мерење“. Притоа, ке се избрише ев. зачуваната Hold-вредност.

Напомена: Пресметаниот хоризонтален агол на закосување MTR може да се преземе само за пили за отсекување и сечење под агол, каде поставувањето за вертикално сечење изнесува 0°. Доколку поставувањето за вертикално сечење изнесува 90°, аголот на сечење мора да го пресметате на следниот начин: 90° – прикажан агол MTR = аголот кој треба да се постави на пилата.

Режим на работа „Двојно закосување“

Мерењето „Двојно закосување“ („Compound MTR“) служи за пресметување на хоризонтални и вертикални агли на закосување, доколку двата дела што треба да се обработуваат со повекекратни агли (на пр. лајсни за плафони) треба да се судрат точно еден со друг.

Режимот на работа „Двојно закосување“ се активира со притискање на копчето MTR2 (16). За пресметка на аголот секогаш се користи прикажаната вредност на позициите на кракот. Ев. зачуваната Hold- вредност се брише со завршување на режимот на работа „Двојно закосување“.

Следете ги работните чекори точно според дадениот редослед.

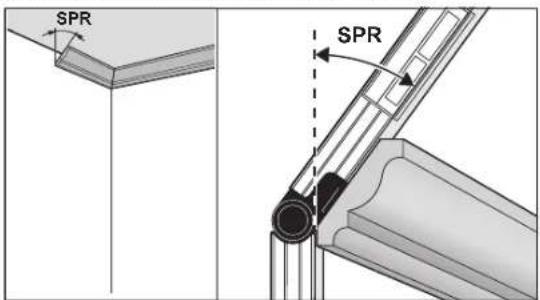

1. SPR: Зачувување на аголот на косина (Spring Angle)

SPR SPR

За зачувување на аголот на косина постојат следните можности: – Отворете ги кракот на преклопување и основниот крак, додека не се прикаже аголот на косина на екранот.

1 609 92A 8LL (28.03.2023) Bosch Power Tools

– Измерете го непознатиот агол на косина. За да го направите тоа, поставете го делот што се обработува помеğu кракот на преклопување и основниот крак. Доколку мерењето на особено тесни и мали делови за обработка не е возможно со мерниот уред, тогаш искористете помошно средство, како на пр. подвижно мерило, и потоа поставете го аголот на мерниот уред.

Притиснете го копчето MTR2 (16), за да го зачувате измерениот агол на косина за двојното закосување. На екранот се покажува SPR и актуелниот агол.

Доколку при притискање на копчето MTR2 (16) аголот изнесува повеće од 90°, но помалку од 180°, тогаш аголот на косина SPR се претвара автоматски на следниот начин:

SPR = 180° - измерен, одн. поставен агол.

2. CNR: Зачувување на аголот во кош (Corner Angle)

CNR

Поставете ги кракот на преклопување и основниот крак рамно на сидовите за мерење на аголот во юш или поставете одреден агол на юш на мерниот уред.

Притиснете го копчето MTR2 (16), за да го зачувате измерениот агол во кош за двојното закосување. На екранот се покажува CNR и актуелниот агол.

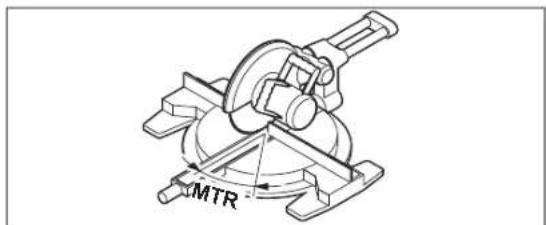

3. MTR: пресметување на хоризонталниот агол на закосување (Miter Angle)

MTR

Одново притиснете го копчето MTR2 (16). На екранот се појавуваат MTR и пресметаниот хоризонтален агол на закосување за пилата за отсекување и сечење под агол. Со помош на хоризонталниот агол на закосување ќе се утврди вртењесто на масата за пила (MTR).

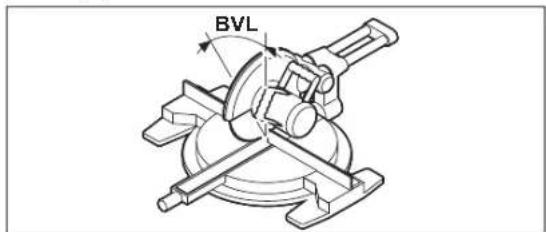

4. BVL: пресметување на вертикалниот агол на закосување (Bevel Angle)

BYL

Одново притиснете го копчето MTR2 (16). На екранот се појавуваат BVL и пресметаниот вертикален агол на закосување за пилата за отсекување и сечење под агол.

Со помош на вертикалниот агол на закосување їе се утврди косината на сечилото за пила (BVL).

По потреба, хоризонталните и вертикалните агли на закосување можат одново да се повикаат, ама само додека не се притисне копчето за вклучување/исклучување (14) за промена на режимот на работа. За повикување на аголот притиснете на копчето MTR2 (16). На екранот се појавуваат MTR и пресметаниот хоризонтален агол на закосување, по одново притисканање на копчето MTR2 (16) BVL и вертикалниот агол на закосување.

Притиснете на копчето MTR1 (15) пократко од 1 s, за да се вратите од режимот на работа „Двојно закосување“ во режимот на работа „Стандардно мерење“.

Напомена за режим на работа „Двојно закосување“

Пресметаниот хоризонтален агол на закосување MTR може да се преземе само за пили за отсекување и сечење под агол, каде поставувањето за вертикално сечење изнесува 0°. Доколку поставувањето за вертикално сечење изнесува 90°, аголот на сечење

204| Македонски

мора да го пресметате на следниот начин:

90° – прикажан агол MTR = аголот кој треба да се постави на пилата.

Режим на работа мерење на косини

Вклучување/исклучување на ласерот

За вклучување на ласерските зраци притиснете го копчето за вклучување/исклучување на ласерот (18).

He го насочувајте зракот светлина кон лица или животни и не погледнувајте директно во него, дури ни од голема оддалеченост.

За исклучување на ласерските зраци одново притиснете го копчето за вклучување/исклучување на ласерот (18).

▶ Не го оставајте вклучениот мерен уред без надзор и исключете го по употребата. Другите лица може да се заслепат од ласерскиот зрак.

Доколку не го користите ласерот, исключете го, за да заштедите енергија.

Во секое време можете да смените помећу мерните единици „„„„“ и „mm/m“. За тоа, притискајте го копчето за промена на мерните единици (20) додека не се појави саканата мерна единица на приказот (k) одн. (m). Актуелната измерена вредност (n) автоматски же се пресмета.

При ислучување и включување на мерниот уред, поставката на мерната единица останува зачувана.

Вклучување/исклучување на сигналниот тон

Со копчето сигнален тон (19) можете да го включите и исключите сигналниот тон. При включен сигнален тон, на екранот се појавува приказот за сигнален тон (o).

При ислучување и вклучување на мерниот уред, поставката за сигналниот тон останува зачувана.

Приказ за измерената вредност и помош при израмнување (види слика F)

Измерената вредност (n) се ажурира при секое движење на мерниот уред. По поголеми движења на мерниот уред, почекајте со читањето на измерената вредност, додека не стане непроменлива.

Во зависност од положбата на мерниот уред, измерената вредност и мерната единица їе се прикажат на екранот свртени за 180°. Притоа приказот се чита и при работење на плафон.

Мерниот уред прикажува со помош при израмнување (h)/(i) на екранот, во која насока мора да се закоси, за да се постигне целната вредност.

При стандардните мерења, целната вредност претставува хоризонтала одн. вертикала, во функцијата Hold зачувана мерна вредност.

Ако се постигне целната вредност, се бришат стрелките на помошта при израмнување (h)/(i) и при включениот сигнален тон се огласува континуиран тон.

Бесконтактно мерење/пренесување на косини

Со помош на ласерот може бесконтактно да мерите одн. да пренесувате косини, исто така и на големи растојанија.

▶ Не го насочувајте зракот светлина кон лица или животни и не погледнувајте директно во него, дури ни од голема оддалеченост.

▶ За обележување, секогаш користете ја само средината на ласерската точка. Големината на ласерската точка се менува во зависност од растојанието.

За мерење на косини израмнете го мерниот уред, така што ласерскиот зрак ќе поминува по должината на површината којашто треба да се измери. За пренесување на косини израмнете го мерниот уред, така што саканата косина ќе се прикаже како измерена вредност (п), а косината нанесете ја на целната површина со помош на ласерската точка.

Напомена: При пренос на косините со помош на ласерот, имајте предвиддека ласерот 30 mm излегува над долниот раб на мерниот уред.

Проверка на точности и калибрирање на мерниот уред

Проверка на точност при мерење на косини

Проверете ја точноста на мерниот уред пред критични мерења, по големи температурни промени како и по јаки удари.

Пред мерењето на косини < 45° проверката треба да се изврши на рамна, хоризонтална површина, а пред мерењето на агли > 45° на рамна, вертикална површина.

Включете го мерниот уред и поставете го на хоризонтална одн. на вертикална површина.

Изберете ја мерната единица ° (види „Замена на мерна единица (види слика В)”, Страница 204).

Почекајте 10 s и потоа забележете ја измерената вредност (n) на мерење на косини.

Свртете го мерниот уред за 180" околу вертикалната оска. Почекајте повторно 10 s и потоа забележете ја втората измерена вредност (п) на мерење на косини.

▶ Калибрирајте го мерниот уред, само доколку разликата меѓу двете мерни вредности е погопема од 0,1°.

Калибрирајте го мерниот уред во положба (вертикална одн. хоризонтална), во којашто їе биде утврдена разликата меѓу измерените вредности.

Калибрираньето може да се изврши само со долната страна.

Калибрирање на хоризонтални површини за напегнување за мерењето на косини (види слика I)

Површината на којашто го налегнувате мерниот уред, не смее да отстапува повеке од 5° од хоризонталата. Доколку отстапувањето е поголемо, калибрирањето ће се прекине со приказот ---.

① Включете го мерниот уред и поставете го на хоризонтална површина во таква положба, така што либелата за хоризонтално израмнување (9) да гледа нагоре и екранот (7) да биде насочен кон Вас. Почекајте 10 s.
② Потоа притиснете го копчето за калибрирање за околу 2 s UnitsCal (20), додека не се појави кратко CAL1 на екранот. Потоа измерената вредност трепка (n) на екранот.
③ Свртете го мерниот уред за 180° околу вертикалната оска, така што либелата за вертикално израмнување (9) и понатаму їе гледа кон нагоре, а екранот (7) сепак їе биде свртен на страната кон вас. Почекајте 10 s.
③ Потоа повторно притиснете го копчето за калибрирање UnitsCal (20). На екранот кратко ће се прикаже CAL2. Потоа се појавува измерената вредност (n) (не трепка повеќе) на екранот. Мерниот уред сега е одново калибриран за оваз површина за налегнување.

Напомена: Доколку мерниот уред, не се врти околу оската којашто е прикажана на сликите при чекорот ③, калибрирањето не може да се заврши.

Калибрирање на вертикални површини за налегнување за мерењето на косини (види слика J)

Површината на којашто го налегнувате мерниот уред, не смее да отстапува повеќе од 5° од вертикалата. Доколку отстапувањето е поголемо, калибрирањето їе се прекине со приказот ---.

Включете го мерниот уред и поставете го на вертикална површина во таква положба, така што либелата за вертикално израмнување (10) їе гледа нагоре и екранот (7) да биде насочен кон Вас. Почекајте 10 s.
② Потоа притиснете го копчето за калибрирање за околу 2 s UnitsCal (20), додека не се појави кратко CAL1 на екранот. Потоа измерената вредност трепка (n) на екранот.
③ Свртете го мерниот уред за 180°околу хоризонталната оска, така што либелата за вертикално израмнување (10) ће гледа кон надолу, а екранот (7) ће биде свртен на страната кон Вас. Почекајте 10 s.
④ Потоа повторно притиснете го копчето за калибрирање UnitsCal (20). На екранот кратко ће се прикаже CAL2. Потоа се појавува измерената вредност (n) (не трепка повеќе) на екранот. Мерниот уред сега е одново калибриран за овав површина на налегнување.

Напомена: Доколку мерниот уред, не се врти околу оската којашто е прикажана на сликите при чекорот ③, калибрирањето не може да се заврши.

Одржување и сервис

Одржување и чистење

Постојано одржувајте ја чистотата на мерниот уред.
Не го потопувајте мерниот уред во вода или други течности.
Избришете ги нечистотиите со влажна мека крпа. Не користете средства за чистење или раствори.
Редовно чистете ги површините околу излезниот отвор на ласерот и притоа внимавајте на влакненцата.
Доколку мерниот уред е изложен на дожд подолг период, може да се појават пречки при неговото функционирање. Откако целосно ће се исуши, мерниот уред е повторно неограничено подготовен за примена. Не е потребно калибрирање.
Мерниот уред складирајте го и транспортирајте го само во заштитната чанта (22).
Во случај да треба да се поправи, пратете го мерниот уред во заштитната чанта (22).

Сервисна служба и совети при користење

Сервисната служба їе одговори на Вашите прашања во врска со поправката и одржувањето на Вашиот производ како и резервните

206 | Srpski

делови. Ознаки за експлозија и информации за резервните делови исто така їе најдете на: www.bosch-pt.com

Тимот за советување при користење на Bosch će ви помогне доколку имате прашања за нашите производи и опрема.

За сите прашања и нарачки на резервни делови, Ве молиме наведете го 10-цифрениот број од спецификационата плочка на производот.

Северна Македонија

Д.Д.Електрис

Дополнителни адреси на сервиси може да најдете под:

Мерните уреди, опремата и амбалажите треба да се отстранат на еколошки прифатлив начин.

Не ги фрлајте мерните уреди и батериите во домашната канта за губре!

Само за земјите од ЕУ:

Според европейската директива 2012/19/EU за стари електрични и електронски уреди и нивната употреба во националното законодавство, мерните уреди што се вон употреба и дефектните или искористените батерии според директивата 2006/66/EC мора одделно да се соберат и да се рециклираят за повторна употреба.

Доколку се отстрануваат неправилно, електричната и електронската опрема може да имаат штетни влијанија врз животната средина и здравјето на лугето поради можното присуство на опасни материи.

Srpski
