KÄYTTÖOHJE GAM 270 MFL Professional BOSCH

fi Alkuperäiset ohjeet

Mittaustyökalun vaarattoman ja turvallisen käytön takaamiseksi kaikki annetut ohjeet tulee lukea ja huomioida. Jos mittaustyökalua ei käytetä näiden ohjeiden mukaan, tämä saattaa heikentää mittaustyökalun suojausta. Älä koskaan peitä tai poista mittaustyökalussa

olevia varoituskilpiä. PIDÄ NÄMÄ OHJEET HYVÄSSÄ TALLESSA JA ANNA NE MITTAUSTYÖKALUN MUKANA EDELLEEN SEURAAVALLA KÄYTTÄJÄLLE.

• Varoitus – vaarallisen säteilyaltistuksen vaara, jos käytät muita kuin tässä mainittuja käyttö- tai säätölaitteita tai menetelmiä.
  ▶ Mittalaite toimitetaan laser-varoituskilven kanssa (merkitty kuvasivulla olevaan mittalaitteen piirrokseen).
  Jos laser-varoituskilven teksti ei ole käyttömaan kielellä, liimaa kilven päälle mukana toimitettu käyttömaan kielinen tarra ennen ensikäyttöä.

Älä suuntaa lasersädettä ihmisiin tai eläimiin äläkä katso sinua kohti näkyvään tai heijastuneeseen lasersäteeseen. Lasersäde voi aiheuttaa häikäistymistä, onnettomuuksia tai silmävaurioita.

- Jos lasersäde osuu silmään, sulje silmät tarkoituksella ja käännä pää välittömästi pois säteen linjalta.

- Älä tee mitään muutoksia laserlaitteistoon.

- Älä käytä lasertarkkailulaseja (lisätarvike) suojalaseina. Lasertarkkailulasit helpottavat lasersäteen havaitsemista; ne eivät kuitenkaan suojaa lasersäteilyltä.

- Älä käytä lasertarkkailulaseja (lisätarvike) aurinkolaseina tai tieliikenteessä. Lasertarkkailulasit eivät tarjoa sataprosenttista UV-suojausta ja ne heikentävät värien tunnistamista.

Anna vain valtuutetun ammattilaisen korjata viallinen mittaustyökalu ja vain alkuperäisillä varaosilla. Siten varmistat, että mittaustyökalu säilyy turvallisena.

- Älä anna lasten käyttää lasermittalaitetta ilman valvontaa. Lapset saattavat aiheuttaa häikäistymisvaaran itselleen tai sivullisille.

- Älä käytä mittaustyökalua räjähdysvaarallisessa ympäristössä, jossa on palonarkoja nesteitä, kaasuja tai pölyä. Mittaustyökalussa voi muodostua kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.

Noudata ehdottomasti aina työhön käyttämäsi sahan turvallisuus- ja käyttöohjeita, kun sahaat työkappaleiden kulmia, jotka on mitattu tällä mittaustyökalulla (huomioi myös työkappaleen asetus- ja kiinnitysohjeet). Jos tarvittavaa kulmaa ei saa säädettyä kyseiseen sahaan tai sahatyyppiin, käytä siinä tapauksessa muita sahausmenetelmiä. Erittäin terävät kulmat voi sahata pöytä- tai käsipyörösahalla kartiomaisen kiinnittimen avulla.

Tuotteen ja ominaisuuksien kuvaus

Huomioi käyttöohjeiden etuosan kuvat.

Määräystenmukainen käyttö

Mittalaite on tarkoitettu kaltevuksien ja kulmien mittaamiseen ja siirtämiseen, jiiri- ja tuplajiirikulmien laskemiseen sekä vaakasuorien ja pystysuorien linjojen tarkastamiseen ja suuntaukseen.

Se soveltuu käytettäväksi sisä- ja ulkotiloissa.

Tämä tuote on standardin EN 50689 mukainen kuluttajille tarkoitettu lasertuote.

Kuvatut osat

Kuvattujen osien numerointi viittaa kuvasivulla olevaan mittaustyökalun piirrokseen.

(1) Kääntövarsi
(2) Näytön ikkuna
(3) Lukituspyörä
(4) Perusvarsi
(5) Paristokotelon kansi
(6) Paristokotelon kannen lukitus
(7) Kulmamittauksen näyttö
(8) Kaltevuusmittauksen näyttö
(9) Vaakasuoran suuntauksen libelli
(10) Pystysuoran suuntauksen libelli
(11) Lasersäteen ulostuloaukko
(12) Laser-varoituskilpi
(13) Sarjanumero
(14) Käynnistyspainike
(15) Jiirin painike MTR1
(16) Tuplajiirin painike MTR2
(17) Hold -painike
(18) Laserin käynnistyspainike
(19) Äänimerkin painike
(20) Kalibroinnin / mittayksikön vaihdon painike
(21) Varren jatkokappale
(22) Suojalaukku

Näyttöelementit

(a) Tallennetun arvon ilmaisin H Hold
(b) Paristonäyttö
(c) Pystysuuntaisen jiirikulman ilmaisin BVL
(d) Vaakasuuntaisen jiirikulman ilmaisin MTR
(e) Nurkan kulman ilmaisin CNR
(f) Kaltevuuskulman ilmaisin SPR
(g) Kulmamittauksen mittalukema
(h) Ylöspäin suuntaamisen kohdistin
(i) Alaspäin suuntaamisen kohdistin
(j) Laserkäytön ilmaisin
(k) Mittayksikkō mm/m
(m) Mittayksikkō°; %
(n) Kaltevuusmittauksen mittalukema
(o) Äänimerkin merkkivalo

Tekniset tiedot

Digitaalinen kulma- ja kaltevuusmitta GAM 270 MFL
Tuotenumero	3 601 K76 400
"HOLD"-toiminto ●
"Jiiri"-käyttötapa ●
"Tuplajiiri"-käyttötapa ●
"Kaltevuusmittauksen" käyttötapa ●
Näytön valaistus ●
Kalibrointi ●
Kulmamittauksen mittausalue 0 ... 270°
Kulman mittaustarkkuus ±0,1°
Pienin näytön ilmoittama yksikkö 0,1°
Kaltevuusmittauksen mittausalue 0–360° (4 × 90°)
Kaltevuusmittauksen mittaustarkkuus
- 0/90° ±0,05°
- 1–89° ±0,1°

Bosch Power Tools 1 609 92A 8LL | (28.03.2023)

94|Suomi

Digitaalinen kulma- ja kaltevuusmitta GAM 270 MFL

Laserin kantama ^a	30 m
Laserin pystysuuntainen tasaustarkkuus ±0,5 mm/m
Laserin vaakasuuntainen tasaustarkkuus ±1 mm/m
Laserin ulostuloaukon ja mittalaitteen alareunan välinen etäisyys	30 mm
Käyttölämpötila -10 ... +50 °C
Säilytyslämpötila -20 ... +70 °C
Maks. käyttökorkeus merenpinnan tasosta 2 000 m
Suhteellinen ilmankosteus maks. 90 %
Likaisuusaste standardin IEC 61010-1 mukaan 2	^b
Laserluokka 2
Lasertyppi < 1 mW, 650 nm
C_6	1
Laserpisteen divergenssi 0,6 mrad (täysi kulma)
Paristot 4 × 1,5 V LR6 (AA)
Käyttöaika (alkalimangaaniparistot) n. ^c	50 h
Automaattinen sammutusaika n. 30 min
Varren pituus 600 mm
Paino EPTA-Procedure 01:2014 -ohjeiden mu-kaan	1,7 kg
Mitat (pituus × leveys × korkeus) 684 × 52 × 60 mm
IP54 (pöly- ja roiskevesisuojattu)	●

A) Epäedulliset ympäristöolosuhteet (esimerkiksi suora auringonpaiste) saattavat lyhentää kantamaa.

B) Kyseessä on vain johtamaton lika. Työkaluun voi kuitenkin syntyä joskus tilapäistä johtavuutta kasteen takia.

C) Käyttöaika ilman laseria Mittaustyökalun tyyppikilvessa on yksilöllinen sarjanumero (13) tunnistusta varten.

Asennus

Paristojen asentaminen/vaihtaminen (katso kuva A)

Suosittelemme käyttämään mittaustyökalua alkali-mangaani-paristojen kanssa.

Kun haluat avata paristokotelon kannen (5), paina lukitsinta (6) ja käännä paristokotelon kansi auki. Asenna paristot kotelon sisään.

Aseta paristot oikein päin paristokoteloon merkityn kuvan mukaisesti.

Paristonäyttö

Paristonäyttö (b) ilmoittaa aina paristojen nykyisen varaustilan:

Näyttö	Kapasiteetti
	90-100 %
	60-90 %
	30-60 %
	10-30 %
	0-10 %Tyhjien paristojen näyttö vilkkuu. Vilkunnan alkamisen jälkeenvoit mitata vielä noin 15-20 minuutin ajan laitteen sammumiseen asti.

Vaihda aina kaikki paristot samanaikaisesti. Käytä vain saman valmistajan ja saman kapasiteetin paristoja.

▶ Ota paristot pois mittaustyökalusta, jos et käytä sitä pitkään aikaan. Paristot saattavat korrodoitua ja purkautua, jos niitä säilytetään pitkän aikaa mittaustyökalun sisällä.
Kytke ehdottomasti laser pois päältä ennen paristojen vaihtoa. Laser saattaa häikäistä ihmisia, jos se kytkeytyy tahattomasti päälle.

Varren jatkokappaleen asennus

Työnnä varren jatkokappale (21) etukautta kääntövarren (1) päälle. Työnnä varren jatkokappale mahdollisimman pitkälle mittalaitteen nivelen yli.

Käyttö

Käyttöönotto

▶ Suojaa mittaustyökalu kosteudelta ja suoralta auringonpaisteelta.
- Älä altista mittaustyökalua erittäin korkeille/matalille lämpötiloille tai suurille lämpötilavaihteluille. Älä säilytä työkalua pitkiä aikjoa esimerkiksi kuumassa autossa. Anna suurien lämpötilavaihteluiden jälkeen mittaustyökalun lämpötilan ensin tasaantua, ennen kuin otat sen käytöön. Äärimmäiset lämpötilat tai lämpötilavaihtelut voivat vaikuttaa mittaustyökalun tarkkuuteen.

• Pidä mittaustyökalun tukipinnat ja asetusreunat puhtaina. Suojaa mittaustyökalu iskuilta ja kolhuilta. Lika tai kolhut saattavat johtaa mittausvirheisiin.
• Älä altista mittalaitetta koville iskuille tai putoamiselle. Jos mittalaitteeseen on kohdistunut kovia iskuja, sen tarkkuus kannattaa tarkistaa ennen käytön jatkamista (katso "Mittalaitteen tarkkuuden tarkistus ja kalibrointi", Sivu 99).

Käynnistys ja pysäytys

- Älä jätä mittaustyökalua päälle ilman valvontaa ja sammuta mittaustyökalu käytön lopussa. Muuten lasersäde saattaa häikäistä sivullisia.

Käynnistä mittaustyökalu painamalla käynnistyspainiketta (14).

Jos ilmaisin H (a) palaa, muistissa on vielä edellisen mittauksen lukema. Tämän arvon voi poistaa painamalla lyhyesti käynnistyspainiketta (14).

Sammuta mittaustyökalu painamalla uudelleen käynnistyspainiketta (14). Jos mittaustyökalua ei käytetä noin 30 minuuttiin, mittaustyökalu sammuu automaattisesti paristojen säästämiseksi.

Suuntaus libellien kanssa

Libellillä (9) voit tehdä mittaustyökalun vaakasuuntaisen suuntauksen ja libellillä (10) pystysuuntaisen suuntauksen.

Voit myös käyttää mittaustyökalua myös vesivaa'an tavoin vaakasuorien ja pystysuorien tasojen tarkistukseen. Aseta mittaustyökalu tarkistettavalle pinnalle.

Näytön kääntäminen

Kun käännät mittalaitetta 180° verran, myös näyttö kääntyy automaattisesti, jotta saat katsottua näytössä olevan arvon helpommin.

"Vakiomittaus"-käyttötapa

Jokaisen käynnistyskerran jälkeen mittaustyökalu on "vakiomittaus"-käyttötavassa.

"Vakiomittauksen" käyttötilassa kulmamittaus ja kaltevuusmittaus suoritetaan samanaikaisesti.

Kulman mittaaminen (katso kuvat C-D)

Aseta kääntövarsi (1) ja perusvarsi (4) huolellisesti mitattavia reunoja tai pintoja vasten. Näytössä ilmoitettu mittausarvo (g) tarkoittaa perus- ja kääntövarren välistä sisäkulmaa w.

Tämä mittausarvo pysyy näytössä (7), kunnes muutat kääntövarren (1) ja perusvarren (4) välistä kulmaa.

Kulman siirtäminen (katso kuva E)

Mittaa siirrettävä kulma asettamalla kääntö- ja perusvarsi mitattavan kulman pintoja vasten.

Voit tehdä varsien asennon mekaanisen lukituksen kiertämällä lukituspyörän (3) kiinni. Näytettyä arvoa ei tallenneta muistiin.

Aseta mittaustyökalu halutussa asennossa työkappaletta vasten. Käytä vartta viivaimena kulman merkintään.

Mittalukeman tallentaminen

Talenna (H) nykyinen mittalukema (g) painamalla tallennuspainiketta Hold (17).

Tämän vahvistaa näytössä vilkkuva ilmaisin (a). Parhaillaan näytössä oleva arvo pysyy samana, vaikka vartta liikutettaisiin. Jos painat tallennuspainiketta Hold uudelleen, ilmaisin (a) palaa koko ajan näytössä. Näytetty arvo muuttuu varren liikkeen mukaan. Aiempi kiinteä arvo on nyt muistissa taustalla. Kun painät tallennuspainiketta Hold (17) uudelleen, aiemmin tallennettu arvo tulee näyttöön ja ilmaisin (a) vilkkuu.

Kun haluat poistaa tallennetun arvon, paina lyhyesti käynnistyspainiketta (14).

Uuden arvon tallentamiseksi aiemmin tallennettu arvo täytyy poistaa. Tallen- nettujen arvojen päälle ei voi kirjoittaa.

Tallennettu arvo säilyy muistissa myös mittalaitteen (manuaalisen tai automaattisen) sammutuksen yhteydessä. Se häviää kuitenkin paristojen vaih-don tai tyhjien paristojen yhteydessä.

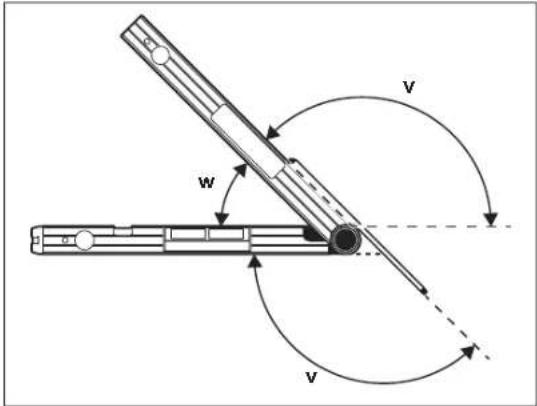

Varren jatkokappaleella mittaaminen (katso kuvat G-H)

Varren jatkokappale (21) mahdollistaa kulmamittauksen, kun asetuspinta on lyhyempi kuin kääntövarsi (1).

Aseta perusvarsi (4) ja varren jatkokappale mitattavia reunoja/pintoja vasten.

Näytössä ilmoitetaan mittalukemana perus- ja kääntövarren välinen kulma w. Perusvarren ja varren jatkokappaleen keskinäisen määritettävän kulman v voi laskea seuraavasti:

v = 180^ - w

96|Suomi

V W V

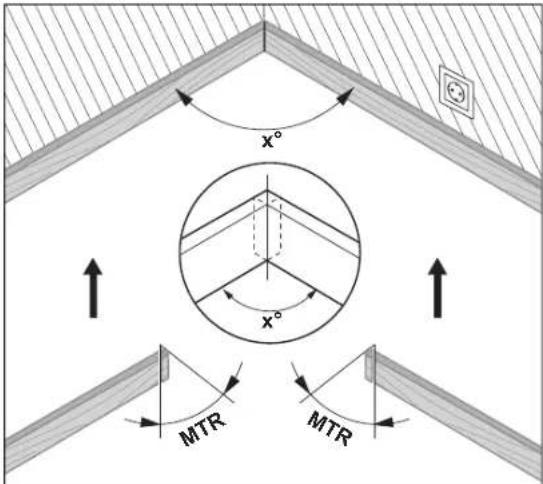

"Jiiri"-käyttötapa

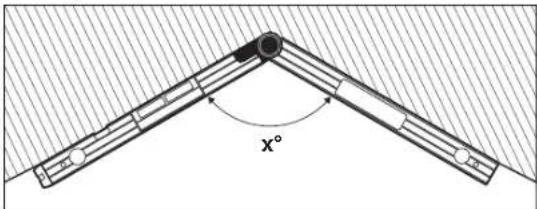

"Jiiri" mittausta käytetään sahauskulman MTR laskentaan, kun kahdella sa- majiirisellä työkappaleella halutaan tehdä mikä tahansa alle 180°:n ulko- kulma x° (esim. jalkalistoissa, porraskaiteissa tai taulunkeyksissä). "Jiiri" käyttötapa aktivoidaan painamalla painiketta MTR1 (15). MTR -arvon laskentaan käytetään aina näytössä olevaa arvoa. Jos tallennettu arvo on parhaillaa näytössä (lukema (a) vilkkuu), laskenta suoritetaan tallennetulla arvolla riippumatta varsien asennosta.

x°

Jos työkappaleiden nurkan puoleinen kulma täytyy sahata sopivaksi (esim. jalkalistoissa), mittaa siinä tapauksessa nurkan kulma x° asettamalla kääntö- ja perusvarsi sitä vasten. Tiedettyä kulmaa (esim. taulunkehyksissä) varten avaa kääntö- ja perusvarsia, kunnes haluttu kulma näkyy näytössä.

Laskutoimitus määrittää vaakasuuntaisen jiirikulman MTR ("Miter Angle": vaakasuuntainen jiirikulma), jonka verran kumpaakin työkappaletta pitää sahata. Sahanterä on näissä jiirisahauksissa pystysuorassa työkappaleeseen nähden (pystysuuntainen jiirikulma on 0°).

MTR

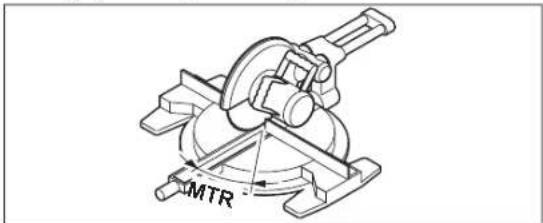

Paina painiketta MTR1 (15). Näyttöön tulee laskettu vaakasuuntainen jiirikulma MTR, joka täytyy säätää katkaisu- ja jiirisahaan, sekä ilmaisin MTR. Paina painiketta MTR1 (15), kun haluat palata "jiiri"-käyttötilasta "vakiomittaus"-käyttötilaan.

Voit palata "vakiomittaus"-käyttötilaan myös painamalla lyhyesti

käynnistyspainiketta (14). Tällöin kuitenkin myös mahdollinen muistiin tal- lennettu Hold -arvo poistetaan.

Huomautus: laskemalla määritetyn vaakasuuntaisen jiirikulman MTR voi siirtää vain sellaisiin katkaisu- ja jiirisahoihin, joiden pystysuoran sahauksen asetuksena on 0°. Jos pystysuoran sahauksen asetus on 90°, sahan kulma täytyy laskea seuraavasti:

90° - näytetty kulma MTR = sahaan säädettävä kulma.

"Tuplajiiri"-käyttötapa

"Tuplajiiri"-mittausta ("Compound MTR") käytetään vaaka- ja pystysuuntaisten jiirikulmien laskentaan, kun kahden monikulmaisen työkappaleen (esim. kattolistoissa) pitää sopia tarkalleen toisiinsa.

"Tuplajiiri"-käyttötapa aktivoidaan painamalla painiketta MTR2 (16). Kulmien laskentaan käytetään aina näytössä ilmoitettua varsien asetusarvoa. Mahdollinen muistiin tallennettu Hold -arvo poistetaan, kun lopetat "tuplajiiri"-käyttötilan.

Suorita työvaiheet täsmälleen ilmoitetussa järjestyksessä.

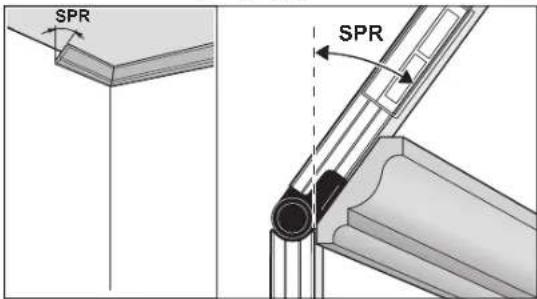

1. SPR: kaltevuuskulman (Spring Angle) tallentaminen

SPR SPR

Kaltevuuskulma voidaan tallentaa seuraavilla tavoilla:

- Avaa kääntö- ja perusvartta, kunnes näytössä näkyy haluamasi kaltevuuskulma.

- Jos et tiedä kaltevuuskulmaa, mittaa se. Aseta mitattava työkappale kääntö- ja perusvarren välin. Jos mittaustyökalulla ei saa mitattua erittäin kapeita tai pieniä työkappaleita, käytä siinä tapauksessa apuvälineenä esim. kulmamittaa, ja säädä tämän jälkeen kulma mittaustyökaluun.

Paina painiketta MTR2 (16), jotta saat tallennettua mitatun kaltevuuskulman tuplajiiriä varten. Näyttöön tulee SPR ja nykyinen kulma.

Jos kulma on yli 90°, mutta alle 180° painiketta MTR2 (16) painettaessa, kaltevuuskulma SPR lasketaan automaattisesti seuraavasti: SPR = 180° - mitattu/säädetty kulma.

2. CNR: nurkan kulman (Corner Angle) tallentaminen

CNR

Aseta kääntö- ja perusvarsi nurkan kulman mittausta varten seiniä vasten tai säädä ennestään tietämäsi nurkan kulma mittaustyökaluun.

Paina uudelleen painiketta MTR2 (16), jotta saat tallennettua mitatun nurkan kulman tuplajiiriä varten. Näyttöön tulee CNR ja nykyinen kulma.

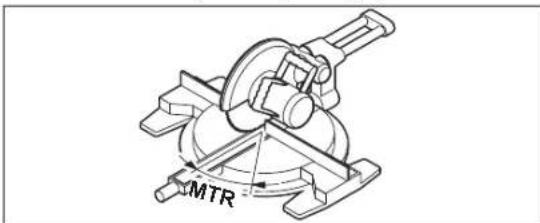

3. MTR: vaakasuuntaisen jiirikulman (Miter Angle) määrittäminen

MTR

Paina uudelleen painiketta MTR2 (16). Näyttöön tulee MTR ja katkaisu- ja jiirisahalle laskemalla määritetty vaakasuuntainen jiirikulma. Vaakasuunta- sen jiirikulman avulla määritetään mitta, jonka verran sahapöytää täytyy kääntää (MTR).

98|Suomi

4. BVL: pystysuuntaisen jiirikulman (Bevel Angle) määrittäminen

BVL

Paina uudelleen painiketta MTR2 (16). Näyttöön tulee BVL ja katkaisu- ja jii- risahalle laskemalla määritetty pystysuuntainen jiirikulma.

Pystysuuntaisen jiirikulman avulla määritetään sahanterän kallistus (BVL). Tarvittaessa voit avata vaakasuuntaisen ja pystysuuntaisen jiirikulman uudelleen näyttöön, mikäli et paina käynnistyspainiketta (14) käyttötavan vaihtoa varten. Paina kulman näyttöä varten painiketta MTR2 (16). Näyttöön tulee MTR ja laskutoimituksella määritetty vaakasuuntainen jiirikulma; painikkeen MTR2 (16) toisella painalluksella BVL ja pystysuuntainen jiirikulma.

Paina painiketta MTR1 (15) alle 1 sekunnin ajan, kun haluat palata "tuplajiri"-käyttötavasta "vakiomittauksen" käyttötapaan.

"Tuplajiiri"-käyttötapaa koskevat huomautukset

Laskemalla määritetyn vaakasuuntaisen jiirikulman MTR voi siirtää vain sel- laisiin katkaisu- ja jiirisahoihin, joiden pystysuoran sahauksen asetuksena on 0°. Jos pystysuoran sahauksen asetus on 90°, sahan kulma täytyy laskea seuraavasti:

90° – näytetty kulma MTR = sahaan säädettävä kulma.

Kaltevuusmittauksen käyttötapa

Laserin käynnistys ja pysäytys

Sytytä lasersäde painamalla käynnistyspainiketta (18).

- Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myöskään itse katso lasersäteeseen edes kaukaa.

Sammuta lasersäde painamalla uudelleen laserin käynnistyspainiketta (18).

- Älä jätä mittaustyökalua päälle ilman valvontaa ja sammuta mittaustyökalu käytön lopussa. Muuten lasersäde saattaa häikäistä sivullisia. Jos et käytä laseria, sammuta se energian säästämiseksi.

Mittayksikön vaihtaminen (katso kuva B)

Voit vaihdella koska tahansa mittayksiköiden "", "%" ja "mm/m" välillä. Paina sitä varten toistuvasti mittayksikön vaihtopainiketta (20), kunnes haluamasi mittayksikkö tulee näyttöön (k) tai (m). Parhaillaan näkyvä mittalukema (n) lasketaan automaattisesti uuden mittayksikön mukaan.

Mittayksikön asetus säilyy muistissa mittalaitteen sammutuksen ja käynnistyksen yhteydessä.

Äänimerkkitoiminnon kytkeminen päälle / pois päältä

Äänimerkin painikkeella (19) voit kytkeä äänimerkkitoiminnon päälle tai pois päältä. Kun äänimerkkitoiminto on kytketty päälle, näytössä on äänimerkin merkkivalo (o).

Äänimerkkitoiminnon asetus säilyy muistissa mittalaitteen sammutuksen ja käynnistyksen yhteydessä.

Mittalukeman näyttö ja kohdistimet (katso kuva F)

Mittalukemaa (n) päivitetään mittalaitteen jokaisen liikkeen yhteydessä. Odota mittalaitteen suuremman liikkeen jälkeen, että lukema tasaantuu, ennen kuin luet mitatun arvon.

Mittalaitteen asennon mukaan mittalukema ja mittayksikkö voidaan näyttää näytössä 180°:n verran käännettynä. Tämän ansiosta näyttöä pystyy lukemaan myös pään yläpuolella olevissa käyttökohteissa.

Mittalaite osoittaa näytön kohdistimilla (h)/(i) mihin suuntaan laitetta täytyy kallistaa tavoitearvon saavuttamiseksi. Tavoitearvo on vakiomittauksissa vaakasuora tai pystysuora linja, toiminnossa Hold muistiin tallennettu mittalukema.

Kun tavoitearvo on saavutettu, kohdistinnuolet (h)/(i) sammuvat ja kuulet päälle kytketyn äänimerkkitoiminnon yhteydessä jatkuvan äänimerkin.

Kaltevuuksien kosketukseton mittaaminen/siirtäminen

Laserin avulla voit mitata tai siirtää kaltevuksia kosketuksettomasti, myös suurilla etäisyyksillä.

- Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myöskään itse katso lasersäteeseen edes kaukaa.

- Tee merkintä aina vain laserpisteen keskikohtaan. Laserpisteen koko muuttuu etäisyyden muuttuessa.

Kaltevuuden mittaamiseksi kohdista mittalaite niin, että lasersäde kulkee mitattavaa pintaa pitkin. Kaltevuuden siirtämiseksi kohdista mittalaite niin, että haluamasi kaltevuus näytetään mittalukemana (n), ja merkitse kaltevuus laserpisteen avulla kohteen pinnalle.

Huomautus: huomioi laserin kanssa tehtävässä kaltevuuden siirrossa, että lasersäteen ulostulokohta on 30 mm:n verran mittalaitteen alareunan yläpuolella.

1 609 92A 8LL (28.03.2023) Bosch Power Tools

Mittalaitteen tarkkuuden tarkistus ja kalibrointi

Kaltevuusmittauksen mittaustarkkuuden tarkistaminen

Tarkista mittalaitteen tarkkuus ennen kriittisiä mittauksia sekä suurten lämpötilamuutosten ja voimakkaiden iskujen jälkeen.

Ennen alle 45°:n kaltevuuksien mittaamista kannattaa tehdä koemittaus tasaisella ja suunnilleen vaakasuoralla pinnalla, ennen yli 45°:n kaltevuuksien mittaamista tasaisella, suunnilleen pystysuoralla pinnalla.

Käynnistä mittalaite ja aseta se vaakasuoralle tai pystysuoralle pinnalle.

Valitse mittayksikkö ° (katso "Mittayksikön vaihtaminen (katso kuva B)", Sivu 98).

Odota 10 sekuntia ja merkitse kaltevuusmittauksen mittalukema (n) muistiin.

Käännä mittalaitetta 180°:n verran pystysuoran akselin suhteen. Odota uudelleen 10 sekuntia ja merkitse toisen kaltevuusmittauksen mittalukema (n) muistiin.

- Kalibroi mittalaite vain, jos molempien mittalukemien ero on yli 0,1°.

Kalibroi mittalaite siinä asennossa (pystysuora tai vaakasuora), jossa mittalukemien keskinäinen ero on todettu.

Kalibrointi voidaan tehdä vain laitteen pohjan puolella.

Vaakasuorien asetuspintojen kalibrointi kaltevuusmittausta varten (katso kuva I)

Mittalaitteen asetuspinta saa poiketa vaakasuorasta linjasta korkeintaan 5°. Jos poikkeama on tätä suurempi, kalibrointi keskeytetään ilmoituksella ---

Kytke mittalaite päälle ja aseta se vaakasuoralle pinnalle niin, että vaakasuoran suuntaamisen libelli (9) osoittaa ylöspäin ja näyttö (7) on sinua päin. Odota 10 s.

② Paina sen jälkeen noin 2 sekunnin ajan kalibrointipainiketta UnitsCal (20), kunnes näyttöön tulee hetkeksi ilmoitus CAL1. Sen jälkeen mittalukema (n) vilkkuu näytössä.

3 Käännä mittalaitetta 180°:n verran pystysuoran akselin suhteen niin, että vaakasuoran suuntaamisen libelli (9) osoittaa edelleen ylöspäin ja näyttö (7) on sinusta poispäin olevalla puolella. Odota 10 s.

④ Paina tämän jälkeen uudelleen kalibrointipainiketta UnitsCal (20). Näyttöön tulee hetkeksi ilmoitus CAL2. Sen jälkeen näyttöön tulee mittalukema (n) (ei vilku enää). Mittalaite on sen jälkeen kalibroitu uudelleen tälle asetuspinnalle.

Huomautus: jos mittalaitetta ei käännetä säätövaiheessa ⑨ kuvassa näytetyn akselin ympäri, kalibrointia ei saada tehtyä loppuun.

Pystysuorien asetuspintojen kalibrointi kaltevuusmittausta varten (katso kuva J)

Mittalaitteen asetuspinta saa poiketa pystysuorasta linjasta korkeintaan 5°. Jos poikkeama on tätä suurempi, kalibrointi keskeytetään ilmoituksella ---

Kytke mittalaite päälle ja aseta se pystysuoralle pinnalle niin, että pystysuoran suuntaamisen libelli (10) osoittaa ylöspäin ja näyttö (7) on sinua päin. Odota 10 s.

② Paina sen jälkeen noin 2 sekunnin ajan kalibrointipainiketta UnitsCal (20), kunnes näyttöön tulee hetkeksi ilmoitus CAL1. Sen jälkeen mittalukema (n) vilkkuu näytössä.

③ Käännä mittalaitetta 180°:n verran vaakasuuntaisen akselin suhteen niin, että pystysuoran suuntaamisen libelli (10) osoittaa alaspäin ja näyttö (7) on sinusta poispäin olevalla puolella. Odota 10 s.

④ Paina tämän jälkeen uudelleen kalibrointipainiketta UnitsCal (20). Näyttöön tulee hetkeksi ilmoitus CAL2. Sen jälkeen näyttöön tulee mittalukema (n) (ei vilku enää). Mittalaite on sen jälkeen kalibroitu uudelleen tälle asetuspinnalle.

Huomautus: jos mittalaitetta ei käännetä säätövaiheessa Ⓞ kuvassa näytetyn akselin ympäri, kalibrointia ei saada tehtyä loppuun.

Hoito ja huolto

Huolto ja puhdistus

Pidä aina mittaustyökalu puhtaana.

Älä koskaan upota mittaustyökalua veteen tai muihin nesteisiin.

Pyyhi lika pois kostealla ja pehmeällä liinalla. Älä käytä puhdistusaineita tai liuottimia.

Puhdista varsinkin laserin ulostuloaukon pinnat säännöllisin väliajoin ja poista mahdollinen nöyhtä.

Mittaustyökaluun voi tulla toimintahäiriötä, jos se altistuu pitkiä aikoja sa-teelle. Kuivuttuaan se on kuitenkin taas täysin toimintakykyinen. Kalibrointia ei tarvita.

Säilytä ja kuljeta mittalaitetta vain suojalaukussa (22).

Jos mittalaite on vioittunut, lähetä se huoltoon suojalaukussa (22).

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa:

100 | Ελληνικά

www.bosch-pt.com

Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch-pt.fi

Muut asiakaspalvelun yhteystiedot löydät kohdasta:

Toimita mittaustyökalut, lisätarvikkeet ja pakkausmateriaali ympäristöystävälliseen kierrätykseen.

Älä heitä mittaustyökaluja tai paristoja talousjätteisiin!

Koskee vain EU-maita:

Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen kansalliseen lainsäädäntöön saattamisen mukaan käyttökelvottomat mittalaitteet sekä EU-direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot on kerättävä erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävitetään epäasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ihmisten terveydelle.

Ελληνικά
