측정공구의 안전한 사용을 위해 모든 수칙들을 숙지하고 이에 유의하여 작업하시기 바랍니다. 측정공구를 해당 지침에 따라 사용하지 않으면, 측정공구에 내장되어 있는 안전장치에 안 좋은 영향을 미칠 수 있습니다. 측정공구의 경고판을 절대로 가려

서는 안 됩니다. 안전 수칙을 잘 보관하고 공구 양도 시 측정공구와 함께 전달하십시오.

▶ 주의 - 여기에 제시된 조작 장치 또는 조정 장치 외의 용도로 사용하거나 다른 방식으로 작업을 진행하는 경우, 광선으로 인해 폭발될 위험이 있습니다.
▶ 본 측정공구는 레이저 경고 스티커가 함께 공급됩니다(그림에 측정공구의 주요 명칭 표시).
▶ 처음 사용하기 전에 함께 공급되는 한국어로 된 레이저 경고 스티커를 독문 경고판 위에 불이십시오.

사람이나 동물에게 레이저 광선을 비추거나, 광선을 직접 또는 반사시켜 보지 마십시오. 이로 인해 눈이 부시게 만들어 사고를 유빌하거나 눈에 손상을 입을 수 있습니다.

▶ 눈으로 레이저 광선을 쳐다본 경우, 의식적으로 눈을 감고 곧 바로 고개를 돌려 광선을 피하십시오.

▶ 레이저 장치를 개조하지 마십시오.

▶ 레이저 보안경(액세서리)을 일반 보안경으로 사용하지 마십시오. 레이저 보안경은 레이저 광선을 보다 잘 감지하지만, 그렇다고 해서 레이저 광선으로부터 보호해주는 것은 아닙니다.

▶ 레이저 보안경(액세서리)을 선글라스 용도 또는 도로에서 사용하지 마십시오. 레이저 보안경은 자외선을 완벽하게 차단하지 못하며, 색상 분별력을 떨어뜨립니다.

▶ 측정공구의 수리는 해당 자격을 갖춘 전문 인력에게 말기고, 수리 정비 시 순정 부품만 사용하십시오, 이 경우에 만 측정공구의 안전성을 오래 유지할 수 있습니다.

▶ 어린이가 무감톡 상태로 레이저 측정공구를 사용하는 일이 없도록 하십시오. 의도치 않게 타인 또는 자신의 눈이 부시게 할 수 있습니다.

가면성 유체나 가스 혹은 분진 등 폭발 위험이 있는 곳에서 측정공구를 사용하지 마십시오. 측정공구에 분진이나 증기를 점화하는 스파크가 생길 수 있습니다.

본 측정공구를 이용해 각도를 측정한 가공물을 톤 작업할 경우, 향상 사용하는 톤의 안전 수칙 및 작업 지침을 업수하십시오(가공물의 위치 설정 및 클램핑 관련 지침 포함). 특정한 톤 또는 톤 유형에서 요구되는 각도를 설정할 수 없는 경우, 톤 작업의 대안을 적용해야 합니다. 특히 예각의 경우 원추형 텐서 너를 사용한다면 테이블쓰 또는 원형 톤을 이용해 절단할 수 있습니다.

제품 및 성능 설명

사용 설명서 앞 부분에 제시된 그림을 확인하십시오.

규정에 따른 사용

본 측정공구는 경사도 및 각도의 측정 및 전달, 심글 마이터 및 더 블 마이터 산출과 수평 및 수직선 및 수평선 점검 및 정렬 작업을 위한 용도로 사용됩니다.

측정공구는 실내 및 실외에서 모두 사용할 수 있습니다.

이 제품은 EN 50689를 준수하는 소비자 레이저 제품입니다.

제품의 주요 명칭

제품의 주요 명칭에 표기되어 있는 번호는 측정공구의 그림이 나와있는 면을 참고하십시오.

(1) 집이식 다리
(2) 디스플레이 표시창
(3) 고정 휨
(4) 몸체 다리
(5)배터리 케이스 덮개
(6)배터리 케이스 넓게 잠금쇠
(7)각도 측정 다스플레이
(8) 경사도 측점 디스플레이
(9)수평 조정 레벨기

(10)수직 조점 레벨기

(11) 레이저빔 발사구

(12) 레이저 경고판

(13)일련 번호

(14) 전원 버튼

(15) 싱글 마이터 버튼 MTR1

(16)더블 마이터 버튼 MTR2

(17) Hold 버튼

(18)레이저 전원 버튼

(19)신호음 버튼

(20) 갱리브레이션/단위 변경 버튼

(21)다리 연장장치

(22)안전 케이스

표시 요소

(a) 메모리값 Hold 표시기 H
(b) 배터리 표시
(c) 수직 베벨 각도 BVL 표시기
(d) 수평 마이터 각도 MTR 표시기
(e) 모서리 각도 CNR 표시기
(f) 경사 각도 SPR 표시기
(g)각도 측점값
(h)상항 이동 정렬 기준선
(i) 하향 이동 정렬 기준선
(j) 레이저 작동 표시기
(k) 측정 단위 [mm/m]
(m) 측정 단위 °; %
(n) 경사도 측정값
(o)신호음 표시기

제품 사양

디지털 각도 측정기 및 경사도 측정기	GAM 270 MFL
품번	3601 K76 400
"HOLD" 기능	●
"싱글 마이터" 작동 모드	●
"더블 마이터" 작동 모드	●
"경사도 측정" 작동 모드	●
디스플레이 조명	●
캘리브레이션	●
각도 측정 범위	0^ ... 270^
각도 측정 정밀도	± 0.1^
최소 표시 단위	0.1^
경사도 측정 범위	0-360^ (4 × 90^)
경사도 측정 정밀도
-0^/90^	± 0.05^
-1^-89^	± 0.1^
레이저 작업 범위 ^※	30 m
레이저 수직 레벨 정확도	± 0.5 mm/m
레이저 수평 레벨링 정밀도	± 1 mm/m

280|한국어

디지털 각도 측정기 및 경사도 측정기	GAM 270 MFL
레이저 발사 간격 - 측정공구의 하부 모서리	30 mm
작동 온도	-10°C ... +50°C
보관 온도	-20°C ... +70°C
기준 높이를 초과한 최대 사용 높이	2000 m
상대 습도 최대	90%
IEC 61010-1에 따른 오염도	2^31
레이저 등급	2
레이저 유평	< 1 mW, 650 nm
C_6	1
레이저 포인트 발산	0.6 mrad (전체 각도)
배터리	4 × 1.5 VLR6 (AA)
작동 시간(알칼리 망간 배터리) 약。 ^42	50 h
자동 꺼짐 기능이 활성화되는 대략적인시간。	30 min
다리 길이	600 mm
EPTA-Procedure 01:2014에 따른 중량	1.7 kg
치수(길이 × 폭 × 높이)	684 × 52 × 60 mm
IP54 (먼지 및 분무수 침투 방지)	●

A) 직사광선 등의 불리한 환경 조건에서는 작업 범위가 줄어들 수 있습니다.
B) 비전도싱 오염만 발생하지만, 가끔씩 이슬이 맺히면 임시로 전도싱이 생기기도 합니다.
C)레이저 미포함 작능 시간
측정공구를 확실하게 구분할 수 있도록 타입 표시판에 일련 번호 (13) 가 적해 있습니다.

조립

배터리 끼우기/교체하기(그림 A 참조)

측정공구 작동에는 알칼리 망간 배터리를 사용할 것을 권장합니다.

배터리 케이스 덧개 (5) 를 열 때는 잠금쇠 (6) 위치까지 누른 뒤 배터리 케이스 덧개를 젖합니다. 배터리를 끼우십시오. 배터리 케이스 덧개에 표시된 극방향에 유의하십시오.

배터리 표시

배더리 표시기 (b)는 항상 현재 배더리 상대를 표시합니다.

디스플 용량

레이
	90-100 %
	60-90 %
	30-60 %
	10-30 %

0-10%

비어 있는 배터리 표시가 깜박입니다. 깜박이기 시작한 후 끼지기 전까지 약 15-20 min 정도 더 측정 가능 합니다.

모든 배터리는 향상 동시에 교체하십시오, 한 제조사의 용량이 동일한 배터리로만 사용하십시오.

▶ 오랜 기간 사용하지 않을 경우 측정공구의 배터리를 배두십시오. 배터리를 측정공구에 오래 두면 부식되고 방전될 수 있습니다.
▶배터리를 교체하기 전에 반드시 레이저의 전원을 끄십시오. 실수로 레이저가 켜지 사람의 눈을 잠시 부시게 할 수 있습니다.

다리 연장장치 장착하기

다리 연장장치 (21) 을 앞쪽에서 접이식 다리 (1) 쪽으로 끼우십시오. 다리 연장장치를 가능한 측정공구 조인트 워쪽으로 멀리 미십시오.

작동

기계 시동

▶ 측정공구가 물에 젖거나 직사광선에 노출되지 않도록 하십시오.
▶ 극한의 온도 또는 온도 변화가 심한 환경에 측정공구를 노출시키지 마십시오. 예를 들어 장시간 차량 안에 측정공구를 두지 마십시오. 온도 변화가 심한 경우 측정공구를 작동시키기 전에 먼저 온도에 적응할 수 있게 하십시오. 극심한 온도에서나 온도 변화가 심한 환경에서 사용하면 측정공구의 정확도가 떨어질 수 있습니다.

▶ 측정공구의 접촉면 및 기준 모서리를 깨끗하게 유지하십시오. 측정공구에 충격을 주지 않도록 하십시오. 오염 물질이나 변령으로 인해 측정 오류가 발생할 수 있습니다.

▶ 측정공구가 외부와 세계 부딪히거나 떨어지지 않도록 주의하십시오. 측정공구에 외부 영향이 심하게 가해진 후에는 계속 작업하기 전에 항상 정확도를 점검해야 합니다(참조 „측정공구의 성확도 검사 및 교성“, 페이지 285).

전원 스위치 작동

▶ 측정공구가 켜져 있는 상태에서 자리를 비우지 말고, 사용 후에는 측정공구의 스위치를 끄십시오. 레이저빔으로 인해 다른 사람의 눈이 부실 수 있습니다.

측정공구의 전원을 켜려면 전원 버튼 (14) 을 누르십시오. 표시기 H (a) 가 점등되었으면, 마지막으로 측정된 값이 아직 저장되어 있음을 의미합니다. 전원 버튼 (14) 을 짧게 눌려 이 값을 삭제할 수 있습니다.

측정공구를 끌려면 전원 버튼 (14)을 누릅니다. 약 30 분 동만 진행되는 작업이 아무 것도 없으면, 배터리 절약을 위해 측정공구가 자동으로 꺼집니다.

레벨기를 이용한 조정 작업

레벨기 (9) 틀 이용하여 측정공구를 수평으로 조정하고, 레벨기 (10) 를 이용하여 수직으로으로 조정할 수 있습니다. 본 측정공구를 수준기와 마찬가지로 수평이나 수직 상대를 확인 하는 데 사용할 수 있습니다. 측정공구를 확인 하려는 표면에 올려 놓으십시오.

디스플레이 회전

측정공구를 180° 돌리면, 표시된 값을 더 잘 읽을 수 있도록 디스 플레이 내용도 자동으로 회전됩니다.

“표준 측정” 작동 모드

전원을 켜면 측정공구는 항상 “표준 측정” 모드에 있습니다. “표준 측정” 작동 모드에서 각도 측정 및 경사도 측정이 동시에 진행됩니다.

각도 측정하기(그림 C-D 참조)

접이식 다리 (1) 및 몸체 다리 (4) 를 측정할 모서리에 평평하게 놓으십시오. 표시된 측정값 (g) 은 몸체 다리와 접이식 다리 사이의 내부 각도 w 에 해당됩니다. 이 값은 접이식 다리 (1) 와 몸체 다리 (4) 사이의 각도를 바꾸기 전까지 계속 디스플레이 (7) 에 표시됩니다.

각도 전달하기(그림 E 참조)

전달하려는 각도를 접이식 다리와 몸체 다리를 정해진 각도에 대고 측정합니다. 고정 월 (3) 을 단단히 조여 다리의 위치를 기계적으로 고정할 수 있습니다. 표시된 깊은 저장되지 않습니다. 측정공구를 작업물의 원하는 위치에 대십시오. 각도를 표시할 때 다리를 자로 사용할 수 있습니다.

측정값 저장하기

현재 측정값 (g) 을 저장 (H) 하려면 메모리 버튼 Hold (17) 을 누르십시오.

확인을 위해 디스플레이에서 표시기 (a) 가 깜박입니다. 현재 표시된 값은 정지되고 다리를 움직여도 바뀌지 않습니다. 메모리 버튼 Hold 을 다시 누르면, 디스플레이에 표시기 (a) 가 지속적으로 표시됩니다. 표시된 값은 다리 움직임에 따라 바 corporation. 이전에 정지되었던 값은 이제 시스템 내부에 저장됩니다. 메모리 버튼 Hold (17) 을 다시 한번 누르면 이전에 저장된 값이 표시되고, 표시기 (a) 가 깜박입니다.

메모리 값을 삭제 하려면 전원 버튼 (14) 를 짧게 누르십시오. 새로운 값을 저장하기 위해서는 이전에 저장된 값을 삭제해야 합니다. 저장된 값을 덮어들 수 없습니다. 메모리 값은 측정공구의 전원을 (수동 또는 자동으로) 끼도 그대로 유지됩니다. 하지만 배터리 교환 또는 배터리 방전 시에는 삭제됩니다.

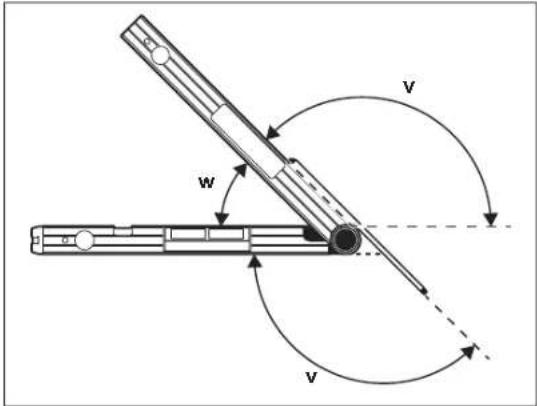

다리 연장장치를 이용한 측정(그림 G-H 참조)

다리 연장장치 (21)는 접촉면이 접이식 다리 (1)보다 짧을 때 각도 측점이 가능하게 해줍니다.

몸체 다리 (4) 및 다리 연장장치를 측정할 모서리에 평평하게 놓으십시오.

디스플레이에 몸체 다리와 점이식 다리 사이의 각도 w 가 측정값으로 표시됩니다. 몸체 다리와 점이식 다리 사이에서 검색한 각도 v 는 다음과 같이 계산할 수 있습니다:

v = 180^ - w

282|한국어

V W V

“싱글 마이터” 작동 모드

“싱글 마이더” 측정은 두 가지 가공물을 동시에 동일한 마이더 각도로 180°보다 작은 민의의 외각 x°을 형성해야 하는 경우, 절단 각도 MTR 를 계산하기 위해 사용됩니다(에: 결레받이, 계단 난간 또는 액자).

버튼 MTR1 (15) 을 누르면 “싱글 마이터” 측정이 휈성화됩니다. MTR 계산에는 항상 표시된 값이 사용됩니다. 지금 막 저장된 값이 표시되면(표시 (a) 깜박임), 다리 위치와 관계 없이 저장된 값을 가지고 개신이 진행됩니다.

x°

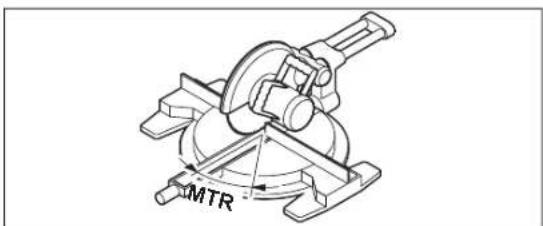

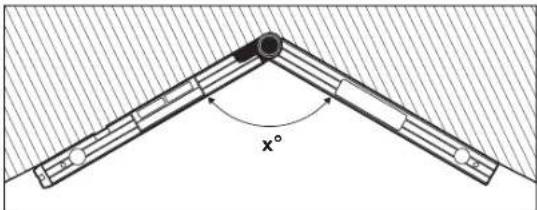

(예를 들어 걸레받이와 같이) 가공물을 구석 쪽으로 가져외야 하는 경우, 접이식 다리 및 몸체 다리를 세워 모서리 각도 x°를 측정하십시오. (액자 등괴 같이) 각도가 설정되어 있는 경우, 디스 플레이에 원하는 경사 각도가 표시될 때까지 접이식 다리 및 몸체 다리를 최대한 멀리 벌리십시오.

두 가공물을 절단해야 하는 수평 마이터 각도 MTR (“Miter Angle” : 수평 마이터 각도) 가 계산됩니다. 이러한 마이터 절단의 경우 톨날은 가공물에 수직으로 위치합니다(수직 베펄 각도는 0°임).

MTR

버튼 MTR1 (15) 을 누르십시오. 산출된 수평 마이터 각도 MTR는 고속/각도 절단기에서 해당 값으로 조정해야 하는 값이며, 표시기 MTR 가 디스플레이에 표시됩니다.

버튼 MTR1 (15) 을 누르면, “싱글 마이터” 작동 모드에서 “표준 측정” 작동 모드로 되돌아 Oh니다.

전원 버튼 (14) 을 짧게 누르면 “표준 측정” 작동 모드로 되돌 아닙니다. 하지만 이때 상황에 따라 저장된 Hold 값이 삭제될 수도 있습니다.

지침: 산촌된 수평 마이터 각도 MTR 는 수직 절단이 0°로 설정된 고속/각도 절단기에만 적용할 수 있습니다. 수직 절단이 90°로 설정된 경우, 톨 각도를 다음과 같이 계산해야 합니다: 90° – 표시된 각도 MTR = 톨에서 설정해야 힐 각도.

“더블 마이터” 작동 모드

“더블 마이터”（“Compound MTR”）측정은（크라운 몰딩과 같이）각도가 다른 두 가지 가공물을 서로 정확하게 연결해야 하는 경우, 수평 및 수직 베벨 각도를 계산하기 위해 사용됩니다.

버튼 MTR2 (16) 을 누르면 “더블 마이터” 작동 모드가 활성화됩니다. 각도 계산에는 항상 다리 위치의 표시된 값이 사용됩니다. “더블 마이터” 작동 모드를 종료하면 상황에 따라 저장된

Hold 값이 삭제될 수도 있습니다.

작업 단게는 정확히 다음 순서로 실행해야 합니다.

1. SPR: 경사 각도(Spring Angle) 저장

SPR SPR

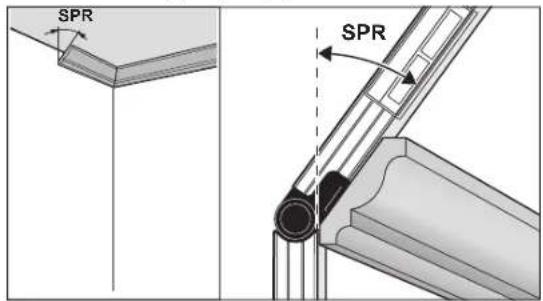

경사 각도를 저장하는 방법은 다음과 같습니다.

-디스플레이에 원하는 경사 각도가 표시될 때까지 집이식 다리 및 몸체 다리를 최대한 멀리 별리십시오.

- 경사 각도가 알려져 있지 않은 경우 이 각도를 측정하십시오. 이때 접이식 다리와 몸체 다리 사이에 측정하려는 작업물을 놓으십시오. 특히 대상물이 작거나 폭이 좁을 때 측정공구로 측정이 불가능한 경우, 사각자와 같은 보조 도구를 사용하여 측정공구의 각도를 조정하십시오.

버튼 MTR2 (16) 을 누르면, 더블 마이터 작업을 위해 측정한 경사 각도가 저장됩니다. 디스플레이에 SPR 및 현재 각도가 나타 납니다.

버튼 MTR2 (16) 을 눌렀을 때 각도가 90°보다 크고, 180°보다 작은 경우, 경사 각도 SPR 는 자동으로 다음과 같이 변환됩니다: SPR = 180° - 측정된 또는 설정된 각도.

2.CNR:모서리 각도(Corner Angle) 저장

CNR

모서리 각도를 측정하려면 접이식 다리 및 몸체 다리를 벽에 평평하게 놓고, 측정공구에 일려져 있는 모서리 각도를 설정하십시오. 비튼 MTR2 (16) 을 다시 누르면, 더블 마이터 작업을 위해 측정한 모서리 각도가 저장됩니다. 디스플레이에 CNR 및 현재 각도가 표시됩니다.

3. MTR: 수평 마이터 각도 (Miter Angle) 산출

MTR

버튼 MTR2 (16) 을 다시 누르십시오, 디스플레이에 MTR 및 산출된 수평 마이터 각도가 표시됩니다. 수평 마이터 각도를 통해 톱 데이블의 회전 방향이 정해집니다 (MTR).

284|한국어

4.BVL:수직 베벨 각도(Bevel Angle)산출

BVL

버튼 MTR2 (16) 을 다시 누르십시오, 디스플레이에 BVL 및 산출된 수직 베�ョ의 각도가 표시됩니다.

수직 베벨 각도를 통해 톈날의 경사가 정해집니다 (BVL).

필요에 따라 수평 마이터 각도 및 수직 베펴 각도를 다시 불러올 수 있지만, 이 작업은 작동 모드 변경을 위해 전원 버튼 (14) 을 누르고 있지 않은 상태에서만 가능합니다. 각도를 불러오려면, 버튼 MTR2 (16) 을 누르십시오. 디스플레이에 MTR 및 산출된 수평 마이터 각도가 표시되고, 버튼 MTR2 (16) 을 한번 더 누르면 BVL 및 수직 베펴 각도가 표시됩니다.

버튼 MTR1 (15) 을 1초보다 짧게 누르면, “더블 마이터” 작동 모드에서 “표준 측정” 작동 모드로 되돌아옵니다.

“더블 마이터” 작동 모드 관련 지침

산출된 수평 마이터 각도 MTR 는 수직 절단이 0°로 설정된 고속/각도 절단기에만 적용할 수 있습니다. 수직 절단이 90°로 설정된 경우, 돕 각도를 다음과 같이 계산해야 합니다; 90° - 표시된 각도 MTR = 돕에서 설정해야 할 각도.

경사도 측정 작동 모드

레이저 스위치 커기/끄기

레이저빔을 켜려면 레이저 전원 버튼 (18) 을 누르십시오.

▶ 레이저빔이 사람이나 동물에 향하지 않도록 하고, 먼 거리에서 라도 레이저빔 안을 들여다 보지 마십시오.

레이저빔을 끄려면 레이저 전원 버튼 (18) 을 다시 한번 누르십 시오.

▶ 측정공구가 켜져 있는 상태에서 자리를 비우지 말고, 사용 후에는 측정공구의 스위치를 끄십시오. 레이저빔으로 인해 다른 사람의 눈이 부실 수 있습니다.

레이저를 사용하지 않을 때는 에너지를 절약할 수 있도록 전원을 고십시오.

측정 단위 변경하기(그림 B 참조)

언제든지 측정 단위 “o”, “%” 및 “mm/m” 사이에서 변경할 수 있습니다. 이를 위해 표시기 (k) 또는 (m) 에 원하는 단위가 나타날 때까지 측정 단위 변경 버튼 (20) 을 누르십시오. 현재 측정값 (n) 은 자동으로 변환됩니다.

설정된 측정 단위는 측정공구를 꺼도 그래도 유지됩니다.

신호음 켜기/끄기

신호음 버튼 (19) 을 눌러 신호음을 겨거나 끝 수 있습니다. 신호음이 커진 경우 디스플레이에 신호음 표시기 (o) 가 나타납니다. 신호음 설정은 측정공구를 끼도 그래도 유지됩니다.

측정값 표시기 및 정렬 기준선 (그림 F 참조)

측정값(n)은 측정공구가 움직일 때마다 업데이트됩니다. 측정 공구가 심하게 움직인 경우 측정값이 더 이상 변하지 않을 때까지 기다렸다가 측정값을 읽으십시오.

측정공구 위치에 따라 디스플레이에서 측정값 및 측정 단위가 180° 회전되어 표시됩니다. 그렇기 때문에 머리 위쪽에서 작업할 때 도 표시기를 읽을 수 있습니다.

측정공구는 디스플레이에 정렬 기준선 (h)/(i) 을 통해 목표값에 도달하려면 어느 방향으로 기울여야 하는지 보여줍니다. 목표값은 표준 측징 시 수평 또는 수직이고, Hold 기능에서는 저장된 측정값입니다.

목표값에 도달하면, 정렬 기준선 (h)/(i) 의 화살표가 사라지고, 신호음이 켜진 상태에서는 신호음이 울립니다.

접촉 없이 경사도 측정하기/전달하기

레이저를 사용하면 먼 거리에서라도 접촉 없이 경사도를 측정하거나 전달할 수 있습니다.

▶ 레이저빔이 사람이나 동물에 향하지 않도록 하고, 먼 거리에서 라도 레이저빔 안을 들여다 보지 마십시오.

▶ 표시용으로는 항상 레이저 포인트의 센터만 사용하십시오. 레이저 점의 크기는 거리에 따라 달라집니다.

경사도를 측정하려면 측정할 면을 따라 레이저 광선이 지나도록 측정공구를 정렬하십시오. 경사도를 전달하려면 원하는 경사도가 측정값 (n)으로 표시되도록 측정공구를 징렬하고 레이저 포인트를 이용하여 목표물에 경사도를 전하기 시작합니다.

지침:레이저를 사용하여 경사도를 전달할 경우 레이저가 측정공구의 밑 모서리 상부 30 mm에서 발사된다는 것을 고려하십시오.

측정공구의 정확도 검사 및 교정

경사도 촉정 정밀도 점검하기

중요한 측정을 하기 전에, 온도차가 심한 경우 혹은 측정공구에 강한 충격이 가해진 경우 측정공구의 정확도를 확인하십시오.

경사도가 45° 미만인 경우 측정을 하기 전에 평평한 수평인 바닥에서, 경사도가 45°를 넘어가는 경우 측정을 하기 전에 평평한 수직면에서 확인해야 합니다.

측정공구의 선원을 켜고 수평면 또는 수직면에 측정공구를 놓으십시오.

측정 단위 °를 선택하십시오(참조 „측정 단위 변경하기(그림 B 참조)“, 페이지 284).

10 s 정도 기다린 후 경사도 측정의 측정값 (n) 을 적어두십시오. 측정공구를 수직 축 주위를 180° 정도 돌리십시오. 다시 10 s 정도 기다린 후 경사도 측정의 두 번째 측정값 (n) 을 적어두십시오.

▶ 두 측정값의 편차가 0.1°보다 클 경우에만 측정공구를 캘리브레이션하십시오.

측정값의 차이가 확인된 위치 (수직 혹은 수평 상태)에서만 측정 공구를 교정하십시오.

캘리브레이션은 바닥면에서만 실행 가능합니다.

경사도 측정을 위한 수평 접촉면 캘리브레이션 (그림 1 참조)

측정공구를 올러둔 면은 수평신과의 편차가 5°를 넘으면 안 됩니다. 편차가 이보다 더 큰 경우, --- 표시와 함께 캘리브레이션이 중단됩니다.

② 측정공구를 컨 후 수평 조정 레벨기 (9) 가 위쪽을 향하고 디스플레이 (7) 이 사용자쪽을 향하도록 수평면에 놓으십시오. 10 s를 기다리십시오.

② 그리고 나서 디스플레이에 짧게 CAL1 이 나타날 때까지 2 s 정도 캘리브레이션 버튼 UnitsCal (20) 을 누르십시오. 누른 후 디스플레이에 측정값 (n) 이 깜박입니다.

③ 측정공구를 수직 축에서 180° 정도 돌려서 수평 조징 레 벨기 (9) 가 계속 위쪽을 향하지만, 디스플레이 (7) 는 사용자쪽을 향하지 않도록 하십시오. 10 s를 기다리십시오.

④ 이후 캘리브레이션 버튼 UnitsCal (20) 을 다시 누르십시오. 디스플레이에 짧게 CAL2 가 표시됩니다. 그 이후 디스플레이에 측정값 (n) 이 나다납니다 (디이상 깜박이지 않음), 이제 측정공구를 해당 접촉면에 맞춰 다시 캘리브레이션하십시오.

지침: 측정 공구가 단계 ③에서 그림에 표시된 축 주위를 회전하지 않은 경우, 캘리브레이션이 제대로 왼료되지 않을 수 있습니다.

경사도 측정을 위한 수직 접촉면 캘리브레이션 (그림 J 참조)

측정공구를 올려둔 면은 수직선과의 편차가 5°를 넘으면 안 됩니다. 편차가 이보다 더 큰 경우, --- 표시와 함께 캘리브레이션이 중단됩니다.

③ 측정공구를 컨 후 수직 조정 레벨기 (10) 가 위쪽을 향하고 디스플레이 (7) 가 사용자쪽을 향하도록 수직면에 놓으십시오. 10 s를 기다리십시오.

② 그리고 나서 디스플레이에 짧게 CAL1 이 나타날 때까지 2 s 정도 갤리브레이션 버튼 UnitsCal (20) 을 누르십시오. 누른 후 디스플레이에 측정값 (n) 이 깜박입니다.

③ 측정공구를 수평 축에서 180° 정도 돌려서 수직 조정 레 벨기 (10) 가 계속 아래쪽을 향하지만, 디스플레이 (7) 는 사용자쪽을 향하지 않도록 하십시오. 10 s를 기다리십시오.

④ 이후 캘리브레이션 버튼 UnitsCal (20) 을 다시 누르십시오. 디스플레이에 젊게 CAL2 가 표시됩니다. 그 이후 디스플레이에 측정값 (n) 이 나타납니다(더이상 깜박이지 않음), 이제 측정공구를 해당 접촉면에 맞춰 다시 캘리브레이션하십시오.

지침: 측정 공구가 단계 ③에서 그림에 표시된 축 주위를 회전하지 않은 경우, 캘리브레이션이 제대로 완료되지 않을 수 있습니다.

보수 정비 및 서비스

보수 정비 및 유지

항상 측정공구를 깨끗이 유지하십시오.

측정공구를 물이나 다른 액체에 넣지 마십시오.

물기있는 부드러운 친으로 오염된 부위를 깨끗이 닭으십시오. 세척제 또는 용제를 사용하지 마십시오.

특히 레이저범 발사구 표면을 정기적으로 깨끗이하고 보푸라기가 없도록 하십시오.

측정공구가 장시간 비에 젖은 경우 그 기능에 장애가 생길 수 있습니다. 왼전히 건조된 상태가 되면 측정공구를 다시 아무 문제없이 사용할 수 있습니다. 따로 보정할 필요가 없습니다.

측정공구는 반드시 함께 공급되는 안전 게이스 (22) 에 넣어 보관하고 운반하십시오.

286|ไทย

수리하는 경우 측정공구를 안전 케이스 (22) 에 넣어 보내주십시오.

AS 센터 및 사용 문의

AS 센터에서는 귀 하 제품의 수리 및 보수정비, 그리고 부품에 관한 문의를 받고 있습니다. 대체 부품에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 몰 수 있습니다 - www.bosch-pt.com 보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세서리에 관한 질문에 기꺼이 답변 드릴 것입니다.

문의나 대체 부품 주문 시에는 반드시 제품 네임 플레이트에 있는 10자리의 부품번호를 말려 주십시오.

콜센터

080-955-0909

다른 AS 센터 주소는 아래 사이트에서 확인할 수 있습니다:

측정공구, 액세서리 및 포장 등은 친환경적인 방법으로 재활용될 수 있도록 분류하십시오.

측정공구 및 배터리를 가정용 쓰레기에 버리지 마십시오!
