사용 설명서 GOL 32 G Professional BOSCH

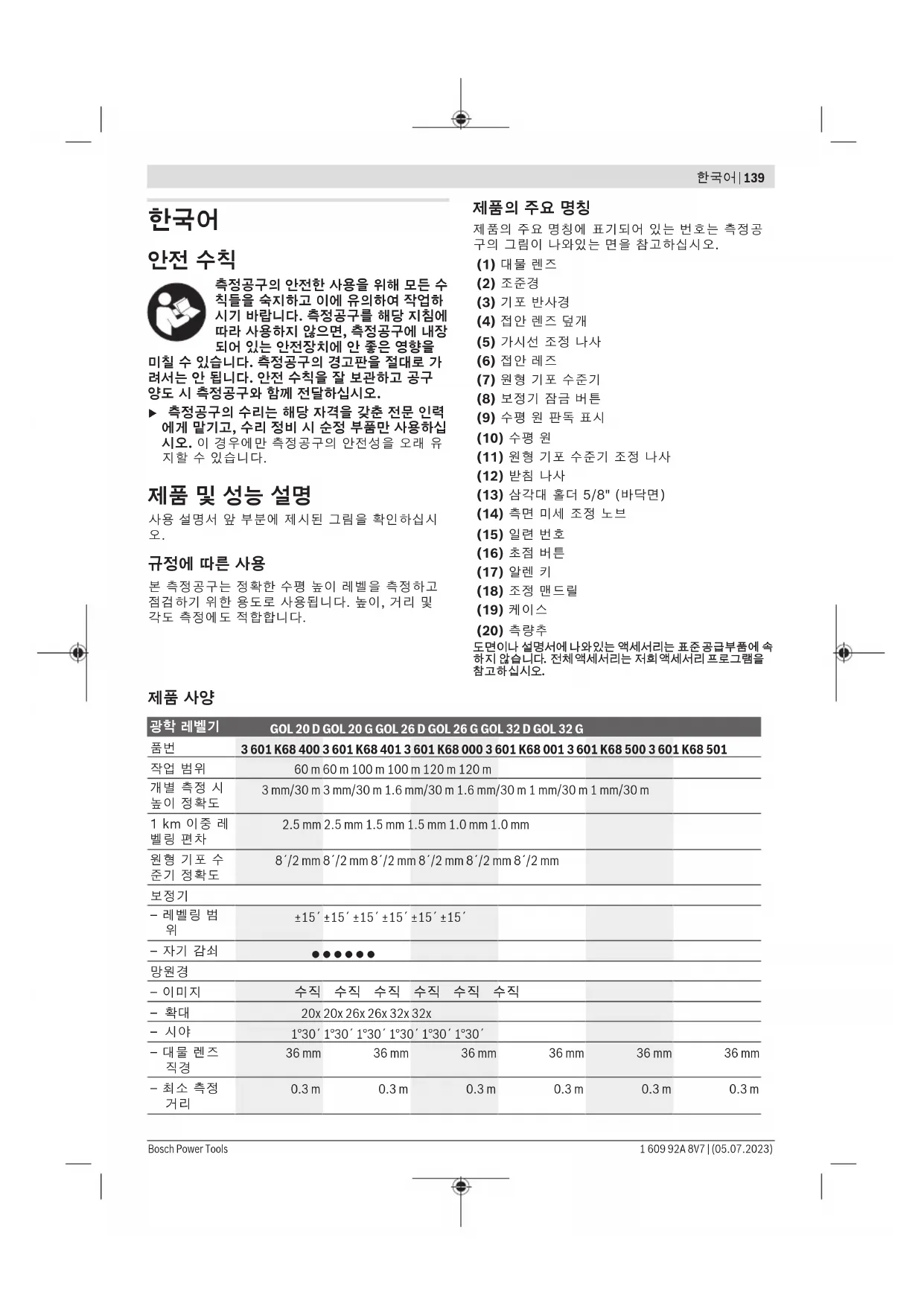

측정공구의 안전한 사용을 위해 모든 수 칙들을 숙지하고 이에 유의하여 작업하 시기 바랍니다. 측정공구를 해당 지침에 따라 사용하지 않으면, 측정공구에 내장 되어 있는 안전장치에 안 좋은 영향을 미칠 수 있습니다. 측정공구의 경고판을 절대로 가 려서는 안 됩니다. 안전 수칙을 잘 보관하고 공구 양도 시 측정공구와 함께 전달하십시오. u 측정공구의 수리는 해당 자격을 갖춘 전문 인력 에게 맡기고, 수리 정비 시 순정 부품만 사용하십 시오. 이 경우에만 측정공구의 안전성을 오래 유

사용 설명서 앞 부분에 제시된 그림을 확인하십시

본 측정공구는 정확한 수평 높이 레벨을 측정하고 점검하기 위한 용도로 사용됩니다. 높이, 거리 및 각도 측정에도 적합합니다.

제품의 주요 명칭에 표기되어 있는 번호는 측정공 구의 그림이 나와있는 면을 참고하십시오. (1) 대물 렌즈 (2) 조준경 (3) 기포 반사경 (4) 접안 렌즈 덮개 (5) 가시선 조정 나사 (6) 접안 레즈 (7) 원형 기포 수준기 (8) 보정기 잠금 버튼 (9) 수평 원 판독 표시 (10) 수평 원 (11) 원형 기포 수준기 조정 나사 (12) 받침 나사 (13) 삼각대 홀더 5/8" (바닥면) (14) 측면 미세 조정 노브 (15) 일련 번호 (16) 초점 버튼 (17) 알렌 키 (18) 조정 맨드릴 (19) 케이스 (20) 측량추

1.5kg 1.5kg 1.5kg 1.5kg 1.5kg 1.5kg 보호 등급 IP 54 (먼지 및 분무수 침투 방지) 측정공구를 확실하게 식별할 수 있도록 타입 표시판에 일련 번호(15) 가 적혀 있습니다.

u 작업을 시작하기 전에 그리고 장시간 측정공구를 운반한 후에는 항상 측정공구의 레벨링 및 표시 기의 정확도를 확인하십시오. u 측정공구가 물에 젖거나 직사광선에 노출되지 않 u 극한의 온도 또는 온도 변화가 심한 환경에 측정 공구를 노출시키지 마십시오. 예를 들어 장시간 차량 안에 측정공구를 두지 마십시오. 온도 변화 가 심한 경우 측정공구를 작동시키기 전에 먼저 온도에 적응할 수 있게 하십시오. 극심한 온도에 서나 온도 변화가 심한 환경에서 사용하면 측정 공구의 정확도가 떨어질 수 있습니다. u 측정공구가 외부와 부딪히거나 떨어지지 않도록 주의하십시오. 측정공구에 외부 영향이 심하게 가해진 후에는 계속 작업하기 전에 항상 정확도 를 점검해야 합니다 (참조 „측정공구의 정확도 점검하기“, 페이지141). u (예를 들어 차량 내에서) 장거리 이동 시 측정공 구를 함께 제공된 케이스에 넣어서 보관하십시 오. 측정공구가 케이스 안에 올바르게 배치되었 는지 확인하십시오. 케이스에 넣을 때 보정기가 잠깁니다. 잠기지 않았다면 강한 움직임 발생 시 손상될 수 있습니다. 측정공구 설치하기/정렬하기

삼각대를 안정적으로 설치하고 넘어지거나 미끄러 지지 않도록 고정하십시오. 측정공구의 삼각대 홀 더(13) 부분을 삼각대 나사 위에 올린 후 삼각대 고정 나사로 측정공구를 고정하십시오. 삼각대를 대략 맞추십시오. 짧은 거리의 경우 측정공구를 삼각대에 장착한 상 태로 옮길 수 있습니다. 측정공구의 손상을 방지하 기 위해 운반 중에는 삼각대를 수직으로 세워야 하 며, 어깨에 올리는 등 가로로 눕히면 안 됩니다.

기포가 원형 기포 수준기(7) 의 중앙에 오도록 받 침 나사(12) 를 이용해 측정공구를 정렬하십시오.

처음 두 개의 받침 나사 A 및 B를 돌려 기포가 두 나사의 가운데에 위치하도록 하십시오. 그런 다음 기포가 원형 기포 수준기의 중앙에 올 때까지 세 번 째 받침 나사 C를 돌리십시오. 원형 기포 수준기의 중심을 맞춘 후 수평에서 벗어 난 측정공구의 편차는 보정기를 통해 보정됩니다. 작업을 하는 동안 기포가 원형 기포 수준기의 중앙 에 있는지 (기포 반사경(3) 등을 보면서) 주기적으

바닥 지점 위에서 측정공구 중심 맞추기 필요에 따라 바닥 지점 위에서 측정공구의 중심을 맞추십시오. 이를 위해 측량추(20) 를 삼각대의 고 정 나사에 거십시오. 삼각대 위의 측정공구를 밀거 나 삼각대를 조정해 바닥 지점 위에서 측정공구를

대물 렌즈(1) 의 보호 캡을 빼내십시오. 망원경이 밝은 물체를 향하게 하거나 대 물 렌즈 앞에 흰 종이를 대십시오(1). 십자선이 선명해지고 진한 검은색이 보 일 때까지 접안 렌즈 (6)를 돌리십시오. 필요에 따라 조준경(2) 을 이용해 망원경이 수평 조절기를 향하게 하십시오. 수평 조절기의 눈금이 선명하게 보일 때까지 초점 버튼(16) 을 돌리십시 오. 측면 미세 조정 노브(14) 를 돌려서 십자선이 정확하게 수평 조절기의 중앙에 오도록 맞추십시

망원경의 초점이 정확하게 맞은 상태에서 접안 렌 즈 뒤로 시선을 옮길 때 십자선과 수평 조절기의 이 미지가 서로 밀리면 안 됩니다.

수평 조절기를 항상 수직으로 정확하게 설치하십시 오. 초점을 맞춘 측정공구를 수평 조절기에 맞춰 정 1 609 92A 8V7 | (05.07.2023) Bosch Power Tools한국어 | 141 렬하여 십자선이 수평 조절기의 중앙에 오도록 하

십자선의 중심선에서 수평 조절기의 높

이미지에서 측정된 높이: 1.195m.

측정공구를 거리 측정이 필요한 지점의 중앙에 위치시키십시오. 십자선의 위쪽 선과 아래쪽 선에서 수평 조절기의 높이를 판독하십시오. 두 높이 의 차이에 100을 곱해, 측정공구에서 수 평 조절기까지의 거리를 구합니다. 이미지에서 측정된 거리: (1.347m– 1.042m)x100=30.5m.

측정공구를 각도 측정이 필요한 지점 위로 중앙에

(9) (9) (10) (10) 측정공구를 A 지점에 맞춰 정렬하십시오. 수평 원(10) 의 영점을 판독 표시(9) 쪽으로 돌리십시 오. 그런 다음 측정공구를 B 지점에 맞춰 정렬하십 시오. 판독 표시(9) 의 각도를 판독하십시오.

GOL20D/GOL26D/GOL32D: 이미지에서 측

GOL20G/GOL26G/GOL32G: 이미지에서 측

정된 각도: 45gon. 측정공구의 정확도 점검하기 작업을 시작하기 전에 그리고 장시간 측정공구를 운반한 후에는 항상 측정공구의 레벨링 및 표시기 의 정확도를 확인하십시오. 원형 기포 수준기 점검하기 기포가 원형 기포 수준기(7) 의 중앙에 오도록 받 침 나사(12) 를 이용해 측정공구를 정렬하십시오. 망원경을 180° 회전시킵니다. 기포가 더 이상 원형 기포 수준기(7) 의 중앙에 있지 않으면 원형 기포 수준기를 재보정해야 합니다. 원형 기포 수준기 재보정하기 받침 나사(7) 를 돌려 원형 기포 수준 기(12) 의 기포를 점검 단계의 끝지점 과 중심 사이의 가운데 위치로 보내십시

(17) (11) 그런 다음 육각 렌치(17) 를 이용해 기포가 원형 기포 수준기의 중앙에 올 때까지 조정 나사(11) 를

망원경을 180° 돌려 원형 기포 수준기를 점검하십 시오. 필요에 따라 조정 절차를 반복하거나Bosch 서비스 센터에 문의하십시오.

측정공구를 정렬하고 초점을 맞춘 다음 기준점에서 높이를 측정하십시오. 그런 다음 보정기의 잠금 버 튼(8) 을 눌렀다가 다시 푸십시오. 다시 기준점에 서 높이를 측정하십시오. 두 높이가 정확하게 일치하지 않을 경우, 측정공구 를Bosch 서비스 센터에서 수리 받으십시오.

점검을 위해서는 길이 약 30m 정도의 측정 구간이 필요합니다. 측정공구를 중앙에 놓고 측정 구간의 양쪽 끝부분에 수평 조절기 A 및 B를 설치하십시

= d 측정공구를 정렬하고 초점을 맞춘 후 양쪽 수평 조 절기에서 높이를 판독하십시오. 수평 조절기 A의 높이 a

수평 조절기 A로부터 약 1m 거리에 측정공구를 설 치하십시오. 측정공구를 정렬하고 초점을 맞춘 다 음 수평 조절기 A에서 높이 a

에서 앞서 계산된 값 d를 빼면 수평 조절기 B의 높이 b

의 규정값을 구할 수 있습니다. 수평 조절기 B에서 높이 b

를 측정하십시오. 측정 값이 계산된 규정값에서 6mm(GOL20D/G), 3mm(GOL26D/G) 및 2mm(GOL32D/G) 이 상 벗어나는 경우 십자선을 재조정해야 합니다.

–d=1.724m–0.248m=1.476m GOL20D/G: 측정 시 높이b

는 1.476m ±3mm여야 합니다. GOL32D/G: 측정 시 높이 b

는 1.476m ±2mm여야 합니다.

(18) (5) 접안 렌즈 덮개(4) 를 푸십시오. 수평 조절기 B에 서 측정 시 높이 b

에 대해 계산된 규정값에 도달할 때까지 조정 맨드릴(18) 을 이용해 조정 나사(5) 를 시계 방향 또는 시계 반대 방향으로 돌리십시오. 접안 렌즈 덮개(4) 를 다시 조이십시오.

측정 시에는 1.476m 값을 설정해야 합니다. 십자선을 다시 확인하십시오. 필요에 따라 조정 절 차를 반복하거나 Bosch 서비스 센터에 문의하십시

측정공구는 함께 제공된 케이스에만 보관하고 운반

항상 측정공구를 깨끗이 유지하십시오. 측정공구를 물이나 다른 액체에 넣지 마십시오. 물기있는 부드러운 천으로 오염된 부위를 깨끗이 닦으십시오. 세척제 또는 용제를 사용하지 마십시

렌즈를 특별히 주의해서 다루십시오. 부드러운 솔 로 먼지를 제거합니다. 손가락으로 렌즈를 건드리

보관 전에 측정공구와 케이스를 완전히 말리십시 오.케이스에는 잔여 수분을 머금은 건조제 주머니 가 있습니다. 건조제 주머니를 정기적으로 새것으

수리해야 할 경우 측정공구를 케이스에 넣어 보내

AS 센터 및 사용 문의 AS 센터에서는 귀하 제품의 수리 및 보수정비, 그 리고 부품에 관한 문의를 받고 있습니다. 대체 부품 에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼 수 있습니다 - www.bosch-pt.com 보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세 서리에 관한 질문에 기꺼이 답변 드릴 것입니다. 문의나 대체 부품 주문 시에는 반드시 제품 네임 플 레이트에 있는 10자리의 부품번호를 알려 주십시

080-955-0909 다른 AS 센터 주소는 아래 사이트에서 확인할 수

측정공구, 액세서리 및 포장 등은 친환경적인 방법 으로 재활용될 수 있도록 분류하십시오.
