1 609 92A 8V7 | (05.07.2023) Bosch Power ToolsEspañol | 19 Nivelador ópti-

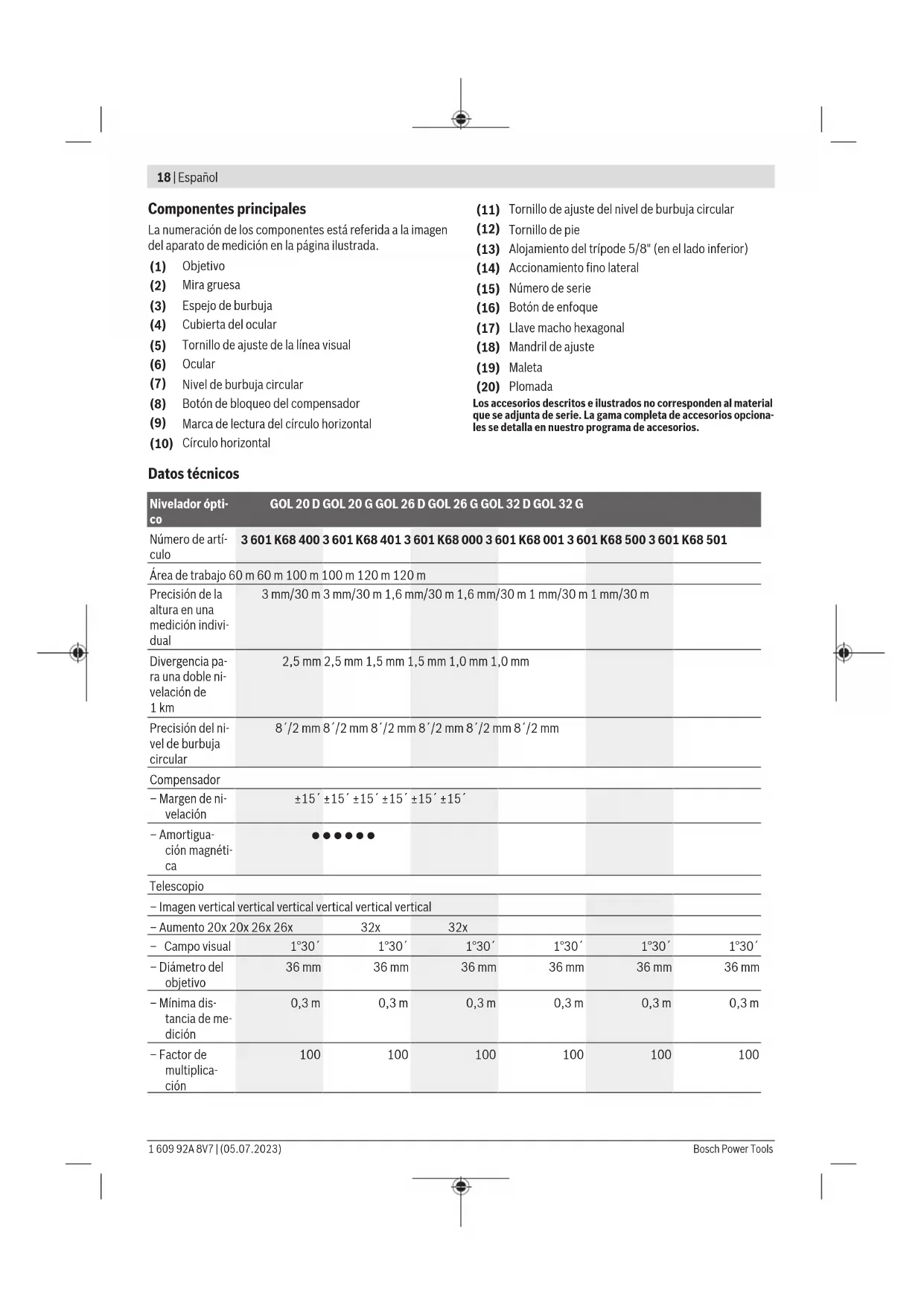

División del cír- culo horizontal 1° 1gon 1° 1gon 1° 1gon Alojamiento de trípode 5/8" 5/8" 5/8" 5/8" 5/8" 5/8" Peso según EPTA-Proce- dure01:2014 1,5kg 1,5kg 1,5kg 1,5kg 1,5kg 1,5kg Grado de pro- tección IP 54 (protegido contra polvo y salpicaduras de agua) Para la identificación unívoca de su aparato de medición sirve el número de serie(15) en la placa de características. Operación u Compruebe la precisión de nivelación y visualización del aparato de medición antes de cada comienzo de trabajo y después de un transporte prolongado del aparato de medición. u Proteja el aparato de medición de la humedad y de la exposición directa al sol. u No exponga el aparato de medición a temperaturas ex- tremas o fluctuaciones de temperatura. No la deje, por ejemplo, durante un tiempo prolongado en el automóvil. En caso de fuertes fluctuaciones de temperatura, deje que se estabilice primero la temperatura de la herramien- ta de medición antes de la puesta en servicio. Las tempe- raturas extremas o los cambios bruscos de temperatura pueden afectar a la exactitud del aparato de medición. u Evite que el aparato de medición reciba golpes o que se caiga. Si el aparato de medición padece fuertes im- pactos externos, deberá realizar siempre una comproba- ción de precisión antes de continuar con los trabajos (ver "Verificación de precisión del aparato de medición", Pági- na20). u Coloque el aparato de medición en el maletín suminis- trado cuando vaya a transportarlo largas distancias (p.ej., en el coche). Preste atención a la posición co- rrecta del aparato de medición en el maletín. Al intro- ducirlo en la caja, el compensador queda bloqueado, ya que de lo contrario podría dañarse con los movimientos fuertes. Instalación/alineamiento del aparato de medición Montaje en el trípode Coloque el trípode en una posición estable y asegurado con- tra vuelcos o deslizamientos. Coloque el aparato de medi- ción con el alojamiento para trípode(13) en la rosca del trí- pode y atornille el aparato de medición con el tornillo de su- jeción del trípode. Nivele el trípode de forma aproximada. En el caso de distancias más cortas, el aparato de medición puede transportarse montado en el trípode. Para no dañar el aparato de medición, el trípode debe sujetarse verticalmen- te durante el transporte y no debe, p.ej., cargarse transver- salmente sobre el hombro. Alineamiento del aparato de medición Alinee el aparato de medición con los tornillos de pie(12) de modo que la burbuja de aire se encuentre en el centro del ni- vel de burbuja circular(7).

Ajuste la burbuja de aire a una posición centrada entre los dos primeros tornillos de pie A y B girándolos. A continua- ción, gire el tercer tornillo de pie C, hasta que la burbuja de aire se encuentre en el centro del nivel de burbuja circular. Las divergencias del aparato de medición con respecto a la horizontal que queden después de ajustar el nivel de burbuja circular se compensan con el compensador. Compruebe periódicamente durante el trabajo (p.ej. obser- vando el espejo de burbuja(3)), si la burbuja de aire sigue en el centro del nivel de burbuja circular. Centrar el aparato de medición sobre un punto del suelo Si es necesario, centre el aparato de medición sobre un pun- to del suelo. Para ello, cuelgue la plomada(20) en el tornillo de sujeción del trípode. Alinee el aparato de medición sobre el punto del suelo desplazando el aparato de medición sobre el trípode o ajustando el trípode. Enfoque del telescopio Desmonte la caperuza protectora del objetivo(1). Bosch Power Tools 1 609 92A 8V7 | (05.07.2023)20 | Español Apunte el telescopio hacia un objeto claro o co- loque una hoja de papel blanco delante del objetivo(1). Gire el ocular(6), hasta que la cruz reticular se vea nítida y de color negro in- tenso. Apunte el telescopio hacia la regla de nivelación, utilizando la mira gruesa(2), si es necesario. Gire el botón de enfoque(16), hasta que el campo de graduación de la regla de nivelación pueda verse nítidamente.Alinee la cruz reticu- lar exactamente con el centro de la regla de nivelación giran- do el accionamiento fino lateral(14). Con el telescopio bien enfocado, la cruz reticular y la imagen de la regla de nivelación no deben desplazarse entre sí al mover el ojo detrás del ocular. Funciones de medición Coloque siempre la regla de nivelación exactamente vertical. Apunte el aparato de medición alineado y enfocado hacia la regla de nivelación de forma que la cruz reticular se encuen- tre en el centro de la regla de nivelación. Lectura de altura Lea la altura en la regla de nivelación en la línea central de la cruz reticular. Altura medida en la imagen: 1,195m. Medición de distancia Centre el aparato de medición sobre el punto a partir del cual debe medirse la distancia. Lea la altura en la regla de nivelación en la raya superior e inferior de la cruz reticular.Multipli- que la diferencia de las dos alturas por 100 pa- ra obtener la distancia del aparato de medición a la regla de nivelación. Distancia medida en la imagen: (1,347m–1,042m)x100=30,5m. Medición de ángulo Centre el aparato de medición sobre el punto a partir del cual debe medirse el ángulo.

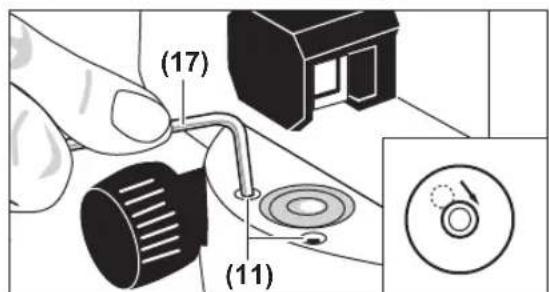

(9) (9) (10) (10) Apunte el aparato de medición hacia el punto A. Gire el cír- culo horizontal(10) con el punto cero hacia la marca de lectura(9). Luego, apunte el aparato de medición hacia el punto B. Lea el ángulo en la marca de lectura(9). GOL20D/GOL26D/GOL32D: ángulo medido en el ejem- plo: 45°. GOL20G/GOL26G/GOL32G: ángulo medido en el ejem- plo: 45gon. Verificación de precisión del aparato de medición Compruebe la precisión de nivelación y visualización del aparato de medición antes de cada comienzo de trabajo y después de un transporte prolongado del aparato de medi- ción. Comprobación del nivel de burbuja circular Alinee el aparato de medición con los tornillos de pie(12) de modo que la burbuja de aire se encuentre en el centro del ni- vel de burbuja circular(7). Gire el telescopio en 180°. Si la burbuja de aire ya no se en- cuentra en el centro del nivel de burbuja circular(7), éste deberá reajustarse. Reajuste del nivel de burbuja circular Ajuste la burbuja de aire del nivel de burbuja circular(7) a una posición intermedia entre la posición final de la comprobación y el centro girando los tornillos de pie(12). (17) (11) Con la ayuda de una llave macho hexagonal(17), gire el tor- nillo de ajuste(11), hasta que la burbuja de aire se encuen- tre en el centro del nivel de burbuja circular. Compruebe el nivel de burbuja circular girando el telescopio en 180°.Repita el procedimiento de ajuste si es necesario o diríjase al servicio técnico y atención al cliente Bosch. Comprobación del compensador Después de alinear y enfocar el aparato de medición, mida la altura en un punto de referencia. A continuación, presione y suelte el botón de bloqueo(8) del compensador. Vuelva a medir la altura en el punto de referencia. Si las dos alturas no coinciden exactamente, deje reparar el aparato de medición en un servicio técnico y atención al cliente Bosch. Comprobación de la cruz reticular Para la comprobación se requiere una distancia de medición de aprox. 30m de longitud. Coloque el aparato de medición en el centro y las reglas de nivelación A y B en ambos extre- mos de la distancia de medición. 1 609 92A 8V7 | (05.07.2023) Bosch Power ToolsEspañol | 21 A B 30 m

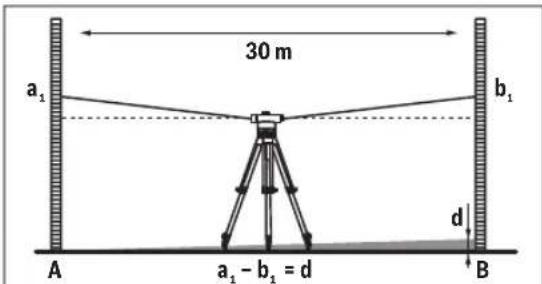

= d Después de alinear y enfocar el aparato de medición, lea la altura en ambas reglas de nivelación. Calcule la diferencia d entre la altura a

en la regla de nivelación A y la altura b

en la regla de nivelación B. Ejemplo:

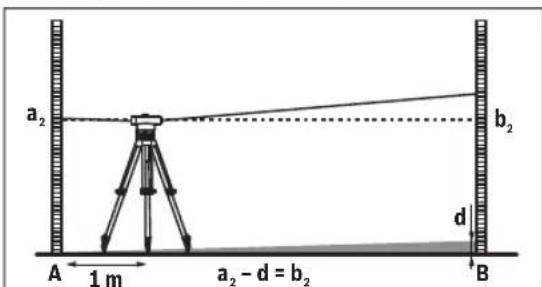

Coloque el aparato de medición a una distancia de aprox. 1m de la regla de nivelación A. Después de alinear y enfocar el aparato de medición, lea la altura a

en la regla de nivela- ción A. Reste el valor d calculado anteriormente de la altura medida

, para obtener el valor nominal para la altura b

en la regla de nivelación B. Mida la altura b

en la regla de nivelación B. Si el valor medi- do diverge en más de 6mm (GOL20D/G), 3mm (GOL26D/G) o 2mm (GOL32D/G) del valor nominal cal- culado, debe reajustarse la cruz reticular. Ejemplo:

debe ser de 1,476m ±6mm en la medición. GOL26D/G: La altura b

debe ser de 1,476m ±3mm en la medición. GOL32D/G: La altura b

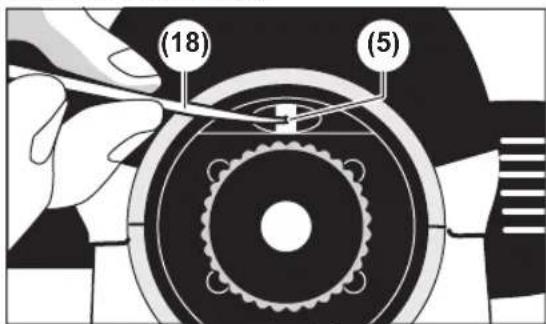

debe ser de 1,476m ±2mm en la medición. Reajuste de la cruz reticular (18) (5) Desatornille la cubierta del ocular(4). Con el mandril de ajuste(18), gire el tornillo de ajuste(5) en el sentido de las agujas del reloj o en sentido contrario hasta que, en la medi- ción sobre la regla de nivelación B, se alcance el valor nomi- nal calculado para la altura b

Atornille de nuevo la cubierta del ocular(4). Ejemplo: En la medición de b

na baliza topográfica A e a altura

baliza topográfica A. Subtraia o valor anteriormente calculado d da altura medida

±15´ ±15´ ±15´ ±15´ ±15´ ±15´

±15´ ±15´ ±15´ ±15´ ±15´ ±15´

±15´ ±15´ ±15´ ±15´ ±15´ ±15´

±15´ ±15´ ±15´ ±15´ ±15´ ±15´

±15´ ±15´ ±15´ ±15´ ±15´ ±15´

±15 ±15 ±15 ±15 ±15 ±15
