用户手册 GOL 32 G Professional BOSCH

必须阅读并注意所有说明，以安全可靠 地操作测量仪。如果不按照给出的说明 使用测量仪，可能会影响集成在测量仪 中的保护功能。测量仪上的警戒牌应保 持清晰可读的状态。请妥善保存本说明 书，并在转交测量仪时将本说明书一起移交。 u 仅允许由具备资质的专业人员使用原装备件修理 测量仪。如此才能够确保测量仪的安全性能。

本测量仪用于测定和检查精准水平的高度梯度。它 也适用于测量高度、距离和角度。

机件的编号和仪器详解图上的编号一致。 (1) 透镜 (2) 粗瞄准器 (3) 水准镜 (4) 目镜盖 (5) 对准线调整螺栓 (6) 目镜 (7) 圆形水准器 (8) 补偿器锁紧钮 (9) 水平圆读数标记 (10) 水平圆 (11) 圆形水准器调整螺栓 (12) 地脚螺栓 (13) 5/8英寸三脚架接头（在底面上） (14) 横向精细驱动器 (15) 序列号 (16) 对焦旋钮 (17) 内六角扳手 (18) 调节芯棒 (19) 箱子 (20) 铅垂线 图表或说明上提到的附件，并不包含在基本的供货范围中。 本公司的附件清单中有完整的附件供应项目。

60米 60米 100米 100米 120米 120米

3毫米/30米 3毫米/30米 1.6毫米/30米 1.6毫米/30米 1毫米/30米 1毫米/30米 1公里双调平

2.5毫米 2.5毫米 1.5毫米 1.5毫米 1.0毫米 1.0毫米

8´/2毫米 8´/2毫米 8´/2毫米 8´/2毫米 8´/2毫米 8´/2毫米

36毫米 36毫米 36毫米 36毫米 36毫米 36毫米

0.3米 0.3米 0.3米 0.3米 0.3米 0.3米

EPTA- Procedure0 1:2014 1.5公斤 1.5公斤 1.5公斤 1.5公斤 1.5公斤 1.5公斤 防护类型 IP54（防尘、防溅） 型号铭牌上的序列号(15)是测量仪唯一的识别码。 u 在每次开始工作前以及长时间运输测量仪后检查 测量仪的调平和显示精度。 u 不可以让湿气渗入仪器中，也不可以让阳光直接 u 请勿在极端温度或温度波动较大的情况下使用测 量仪。比如请勿将测量仪长时间放在汽车内。温 度波动较大的情况下，使用测量仪之前先使其温 度稳定下来。在极端温度或温度波动较大的情况 下，测量仪的精度可能会受到影响。 u 避免测量仪的任何碰撞或掉落。测量仪受到强烈 的外部作用之后，在重新使用之前务必进行精度 检查(参见 “测量仪精度检查”, 页134)。 u 长途运输（例如在车内）时，请将测量仪放在随 附的箱子中。注意测量仪在箱子中的正确位置。 放入箱子中时，要锁定补偿器，否则它可能会在

将三脚架稳定放置并固定，防止翻倒或滑倒。将带 有三脚架接头(13)的测量仪放置在三脚架螺纹上， 并用三脚架的固定螺栓将测量仪拧紧。 先粗略地进行三脚架的校准工作。 在较短的距离内，测量仪可以安装在三脚架上进行 携带。为了不损坏测量仪，三脚架在运输过程中必 须保持垂直状态，例如不得扛在肩膀上。

使用地脚螺栓(12)校准测量仪，直至气泡位于圆形 水准器(7)的中心。

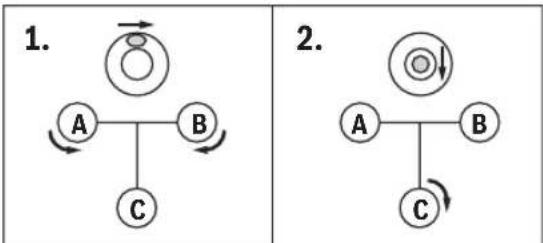

通过转动前两个地脚螺栓A和B，将气泡置于这两个 螺栓之间的中心位置。然后转动第三个地脚螺栓C， 直到气泡位于圆形水准器的中心。 找平圆形水准器后，测量仪与水平面的偏差由补偿

操作期间，定期检查（例如通过查看水准镜(3)）气 泡是否仍在圆形水准器的中心。 在地面点上方将测量仪对中 按需在地面点上方将测量仪对中。为此，将铅垂线 (20)挂在三脚架的固定螺栓上。通过移动三脚架上 的测量仪或调整三脚架，在地面点上方校准测量

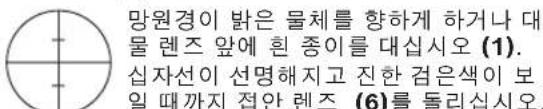

取下透镜(1)上的保护盖。 将望远镜对准明亮的物体或将一张白纸 放在透镜(1)前。旋转目镜(6)，直到十 字准线变为清晰的深黑色。 将望远镜对准水准尺，必要时使用粗瞄准器(2)。旋 转对焦旋钮(16)，直到水准尺的刻度区域清晰可 见。通过转动横向精细驱动器(14)，将十字准线与 水准尺的中心精确对齐。 如果望远镜正确对焦，则将眼睛移动到目镜后面 时，十字准线和水准尺的图像不得相互移动。

始终将水准尺垂直放置。将对齐和对焦的测量仪对 准水准尺，直至十字准线位于水准尺的中心。

通过十字准线上部和下部线条读取水准 尺上的高度。将两个高度之间的差值乘 以100，得到从测量仪到水准尺的距离。

将测量仪居中置于要测量角度的点的上方。 Bosch Power Tools 1 609 92A 8V7 | (05.07.2023)134 | 中文

(9) (9) (10) (10) 将测量仪对准点A。转动水平圆(10)，使零点对准读 数标记(9)。然后将测量仪对准点B。读取读数标记 (9)处的角度。

GOL20D/GOL26D/GOL32D：示例中测得的

在每次开始工作前以及长时间运输测量仪后检查测 量仪的调平和显示精度。

使用地脚螺栓(12)校准测量仪，直至气泡位于圆形 水准器(7)的中心。 将望远镜旋转180度。如果气泡不再位于圆形水准器 (7)的中心，则必须重新调整圆形水准器。

通过转动地脚螺栓(12)，将圆形水准器 (7)的气泡置于检查过程结束位置和中心

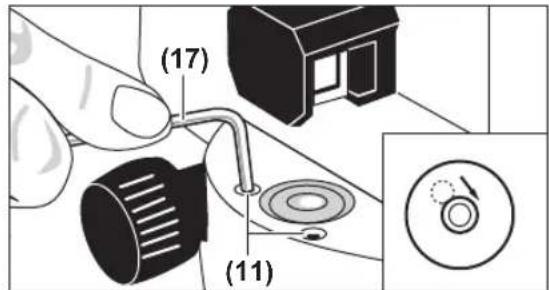

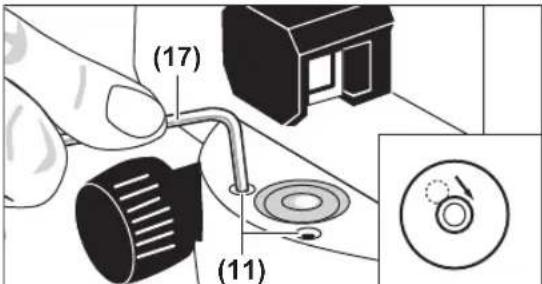

(17) (11) 使用内六角扳手(17)转动调整螺栓(11)，直到气泡 位于圆形水准器的中心。 通过将望远镜旋转180度来检查圆形水准器。如有必 要，重复调节过程，或在必要时联系Bosch客户服

校准并对焦测量仪后，测量参考点上的高度。然后 按下补偿器锁紧钮(8)并将其再次松开。再次测量参

如果两个高度不一致，请让Bosch客户服务维修测

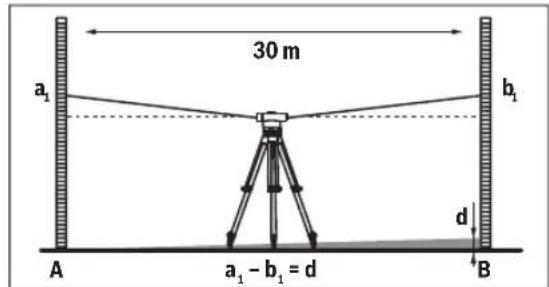

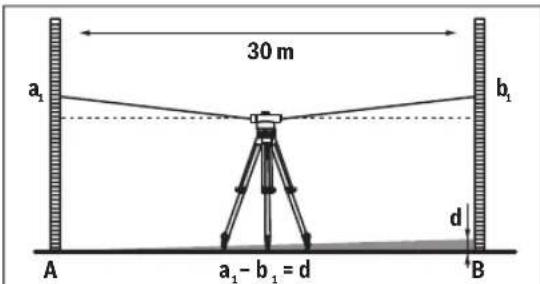

针对这项检测，需要大约30米长的测量距离。将测 量仪放在中间，水准尺A和B放在测量距离的两端。 A B 30 m

= d 对准并对焦测量仪后，读取两个水准尺上的高度。 计算水准尺A上的高度a

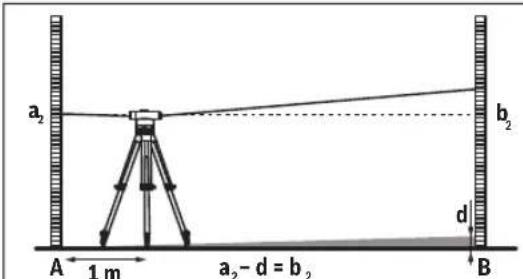

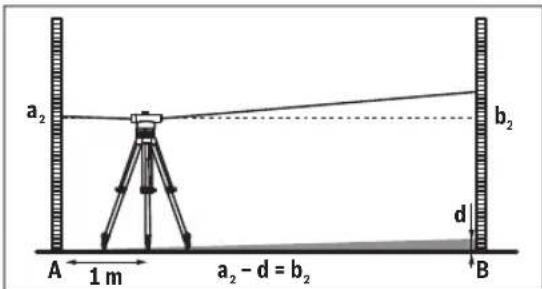

将测量仪放置在距离水准尺A约1米的位置。校准并 对焦测量仪后，读取水准尺A上的高度a

中减去先前计算出的值d，以获得水 准尺B上的高度b

的额定值偏差超过6毫米（GOL 20 D/G）、3毫米

（GOL 26 D/G）或2毫米（GOL 32 D/G），则必

(18) (5) 拧下目镜盖(4)。使用调节芯棒(18)顺时针或逆时针 旋转调整螺栓(5)，直到在测量水准尺B时达到计算 出的高度b

时，必须设置值1.476米。 再次检查十字准线。如有必要，重复调节过程，或 在必要时联系Bosch客户服务。

只能使用随附的箱子存储和运输测量仪。 测量仪器必须随时保持清洁。 不可以把仪器放入水或其它的液体中。 使用潮湿，柔软的布擦除仪器上的污垢。切勿使用

使用镜头时要特别小心。只能用软刷清除灰尘。不

存放前让测量仪和箱子完全干燥。箱内放有可以吸 附残留水分的干燥剂袋。定期更换干燥剂袋。 需要维修时，请将测量仪装入箱子邮寄。

本公司顾客服务处负责回答有关本公司产品的修 理、维护和备件的问题。备件的展开图纸和信息也 可查看：www.bosch-pt.com 博世应用咨询团队乐于就我们的产品及其附件问题

询问和订购备件时，务必提供机器铭牌上标示的10

必须以符合环保要求的方式回收再利用测量仪，附

為確保能夠安全地使用本測量工具，您 必須完整詳讀本說明書並確實遵照其內 容。若未依照現有之說明內容使用測量 工具，測量工具內部所設置的防護措施 可能無法發揮應有功效。謹慎對待測量 工具上的警告標示，絕對不可讓它模糊不清而無法 辨識。請妥善保存說明書，將測量工具轉交給他人 時應一併附上本說明書。 u 本測量工具僅可交由合格的專業技師以原廠替換 零件進行維修。如此才能夠確保本測量工具的安

此測量工具的設計適合用來確認及檢查精確的水平 高度變化。其也同樣適合用於測量高度、距離和角

機件的編號和儀器詳解圖上的編號一致。 (1) 鏡頭 (2) 粗瞄準器 (3) 水平儀鏡 (4) 目鏡蓋 (5) 視線校正螺栓 (6) 目鏡 (7) 圓形水平儀 (8) 補償器鎖定鈕 (9) 水平刻度環讀數標記 (10) 水平刻度環 (11) 圓形水平儀校正螺栓 (12) 底座螺栓 (13) 5/8" 三腳架固定座（在底部） (14) 側面微調旋鈕 (15) 序號 (16) 調焦旋鈕 (17) 內六角扳手 (18) 調整芯棒 (19) 提箱 (20) 鉛錘 圖文中提到的配件，並不包含在基本的供貨範圍中。本公司 的配件清單中有完整的配件供應項目。 Bosch Power Tools 1 609 92A 8V7 | (05.07.2023)136 | 繁體中文

u 每次開始作業前以及長時間運輸測量工具後，請 檢查測量工具的整平精度和顯示精度。 u 不可以讓濕氣滲入儀器中，也不可以讓陽光直接 u 勿讓測量工具暴露於極端溫度或溫度劇烈變化的 環境。例如請勿將它長時間放在車內。測量工具 歷經較大溫度起伏時，請先讓它回溫後再使用。 如果儀器曝露在極端溫度下或溫差較大的環境 中，會影響儀器的測量準確度。 u 測量工具須避免任何形式的碰撞或翻倒。測量工 具遭受外力衝擊後，一律必須先檢查其精準度並 進行校正，然後才能繼續使用(參見 「測量工具 精準度檢查」, 頁137)。 u 需要長途運輸測量工具時（例如在車內），請將 其置入隨附的提箱內。請確保測量儀器在提箱中 的位置正確。裝入提箱時應鎖定補償器，以免其

架設三腳架時請確保其穩定，並確實固定以防翻倒 或滑動。請將測量工具的三腳架固定座(13) 裝入三 腳架的螺紋孔中，並利用三腳架的止付螺絲將測量

先粗略地進行三腳架的瞄準工作。 測量工具可在安裝於三腳架上的情況下短距離攜 帶。為了避免測量工具在途中受損，三腳架在搬運 過程中必須保持直立狀態，並不得以例如跨於肩膀

請藉由底座螺栓(12) 校準測量工具，使氣泡位於圓 形水平儀(7) 的中央。 1 609 92A 8V7 | (05.07.2023) Bosch Power Tools繁體中文 | 137

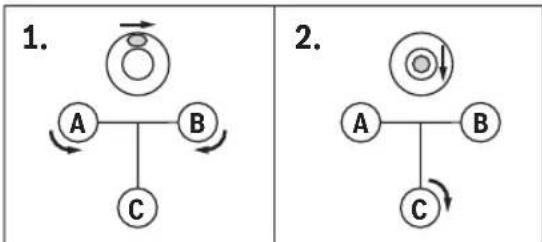

請透過轉動前兩個底座螺栓 A 和 B 的方式，使氣泡移動到這兩個螺栓中間的位置。接著請轉動第三個底座螺栓 C，直到氣泡位於圓形水平儀的中央。調整圓形水平儀後測量工具尚存的水平偏差可以透過補償器均衡。作業期間請定期檢查（例如透過觀看水平儀鏡(3)），氣泡是否仍位於圓形水平儀的中央。透過地面點進行對中必要時請透過地面點將測量工具對中。為此，請將鉛錘(20) 掛在三腳架的止付螺絲上。請以推動三腳架上測量工具或調整三腳架的方式，透過地面點校準測量工具。望遠鏡調焦請從鏡頭(1) 上取下護蓋。請將望遠鏡對準一明亮的物體，或持一張白紙於鏡頭(1).前。請轉動目鏡(6)，直到十字線看起來清晰且呈深黑 請將望遠鏡對準水準尺，必要時可借助粗瞄準器(2)。請轉動調焦旋鈕(16)，直到可清晰看見水準尺的刻度區為止。請透過轉動側面微調旋鈕(14)將十字線精確準水準尺的中央。望遠鏡正確調焦的情況下，在目鏡後方移動眼睛時，十字線和水準尺影像的相對位置不得移動。 請務必精準將水準尺豎立為垂直狀。請將校準且調焦完成的測量工具對準水準尺，使十字線對準水準尺的中央。 請讀取十字線中間線在水準尺上的高 圖片中測得的高度：1.195m。 請將測量工具居中對準欲測量距離之起 請讀取十字線的上方線和下方線在水準尺上的高度。請將兩高度的差值乘以100，即可求得測量工具至水準尺的距 圖片中測得的距離：(1.347m–1.042m)x100=30.5m。 請將測量工具居中對準欲測量角度之起始點。

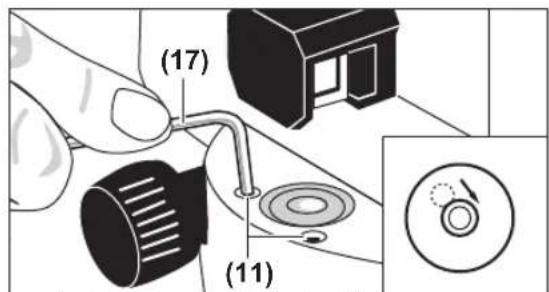

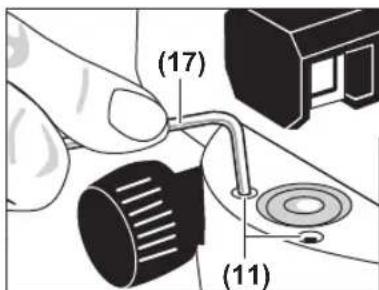

(9) (9) (10) (10) 請將測量工具對準點 A。請轉動水平刻度環(10)，使零度對準讀數標記(9)。接著請將測量工具對準點B。請讀取讀數標記(9) 上的角度。GOL20D/GOL26D/GOL32D：範例中測得的角度：45°。GOL20G/GOL26G/GOL32G：範例中測得的角度：45gon。 每次開始作業前以及長時間運輸測量工具後，請檢查測量工具的整平精度和顯示精度。檢查圓形水平儀請藉由底座螺栓(12) 校準測量工具，使氣泡位於圓形水平儀(7) 的中央。將望遠鏡旋轉 180°。若氣泡不再位於圓形水平儀(7) 中央，則必須再校正圓形水平儀。再校正圓形水平儀請透過轉動底座螺栓(12) 的方式，使圓形水平儀(7) 的氣泡移動到檢查過程的結束位置和中心之間。 (17) (11) 請利用內六角扳手(17) 轉動校正螺栓(11)，直到氣泡位於圓形水平儀的中央。將望遠鏡旋轉 180°，以檢查圓形水平儀。必要時請重複該校正程序，或視情況洽詢 Bosch 客戶服務中 Bosch Power Tools 1 609 92A 8V7 | (05.07.2023)138 | 繁體中文

在完成測量工具的校準和調焦作業後，請測量一個 基準點的高度。接著按下補償器的鎖定鈕(8)，並再 次放開。請重新測量基準點的高度。 若兩個高度不一致，則請將測量工具交由一 Bosch 客戶服務中心進行維修。

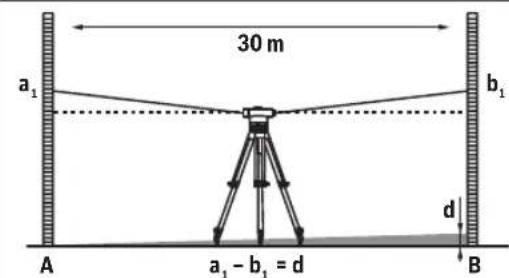

針對這項檢查，將需要一段長度約 30m 的測量距 離。請將測量工具架設在中央，使水準尺 A 和 B 位

= d 在完成測量工具的校準和調焦作業後，請讀取兩水 準尺上的高度。請計算水準尺 A 上高度 a

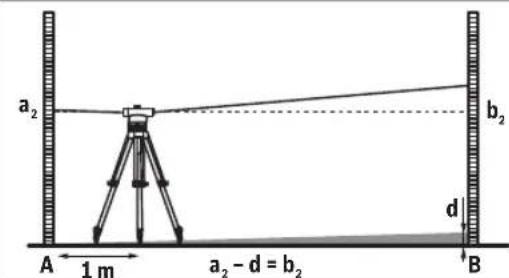

請將測量工具架設在距離水準尺 A 約 1m 的位置 上。在完成測量工具的校準和調焦作業後，請讀取 水準尺 A 上的高度 a

中減除之前計算出的值 d，以求 得水準尺 B 上高度 b

的額定值之間的偏差大於 6mm（GOL20D/ G）、3mm（GOL26D/G）或 2mm（GOL32D/G），則必須再校正十字線。

在測量時必須為 1.476m ±6mm。 GOL26D/G：高度 b

在測量時必須為 1.476m ±3mm。 GOL32D/G：高度 b

在測量時必須為 1.476m ±2mm。

(18) (5) 請旋下目鏡蓋(4)。請利用調整芯棒(18) 往順時針 或逆時針方向轉動校正螺栓(5)，直到測量時水準尺 B 上算出的額定值達到高度 b

時必須將值調為 1.476m。 請再次檢查十字線。必要時請重複該校正程序，或 視情況洽詢 Bosch 客戶服務中心。

儲放和搬運測量工具時，請務必將其置於隨附的提

測量儀器必須隨時保持清潔。 不可以把儀器放入水或其它的液體中。 使用柔軟濕布擦除儀器上的污垢。切勿使用清潔劑

儲藏測量工具和提箱前請務必使其完全乾燥。提箱 中有一個裝有乾燥劑的袋子，可吸附殘留的水氣。 請定期更換該乾燥劑袋。 如需送修，請將測量工具放入提箱後，再轉交給相

顧客服務處和顧客咨詢中心 本公司顧客服務處負責回答有關本公司產品的維 修、維護和備用零件的問題。以下的網頁中有分解 圖和備用零件相關資料：www.bosch-pt.com 如果對本公司產品及其配件有任何疑問，博世應用 諮詢小組很樂意為您提供協助。 當您需要諮詢或訂購備用零件時，請務必提供本產 品型號銘牌上 10 位數的產品機號。 以下更多客戶服務處地址： www.bosch-pt.com/serviceaddresses

必須以符合環保要求的方式回收再利用損壞的儀

±15´±15´±15´±15´±15´±15´
