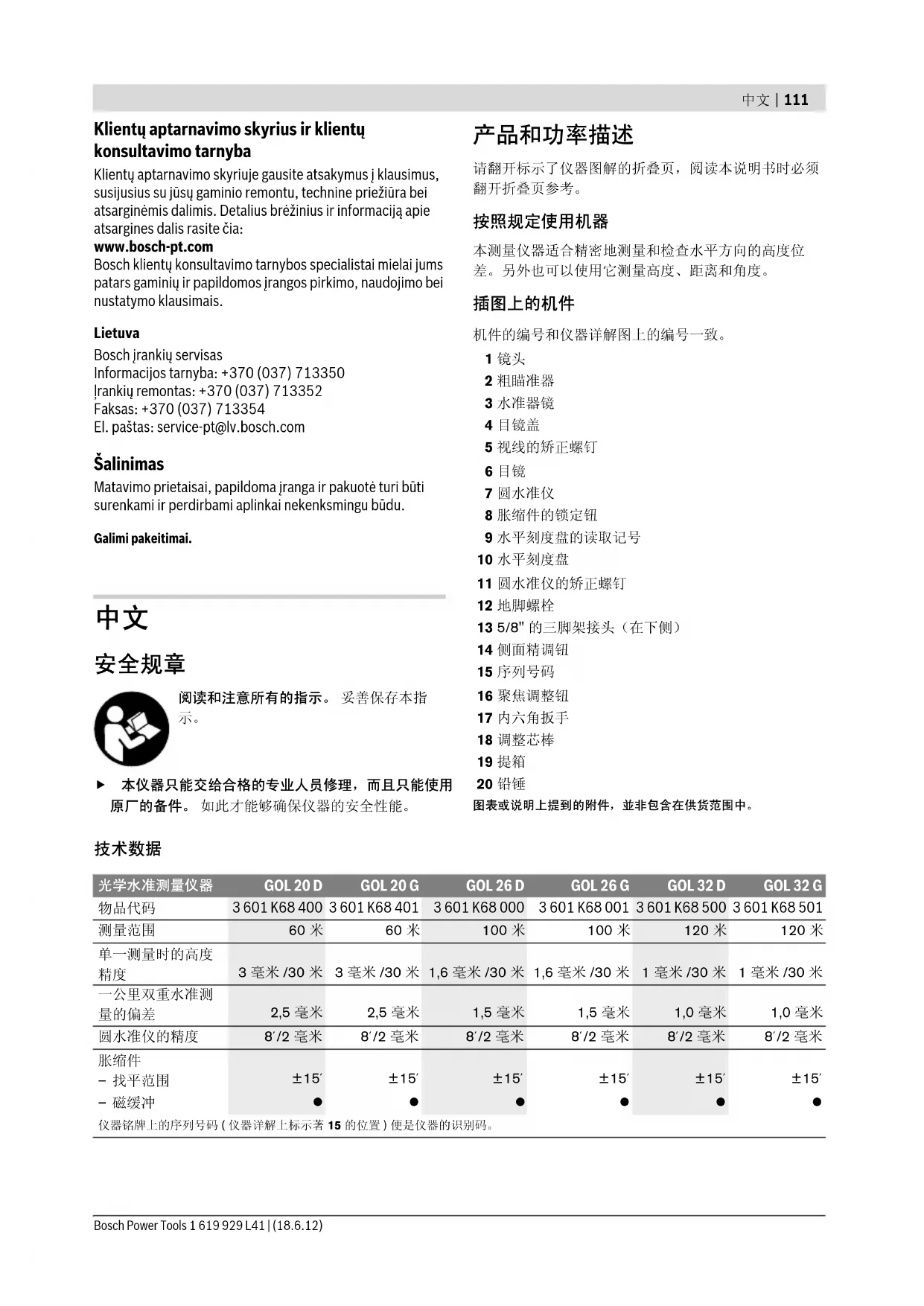

阅读和注意所有的指示。 妥善保存本指 f 本仪器只能交给合格的专业人员修理，而且只能使用原厂的备件。 如此才能够确保仪器的安全性能。 请翻开标示了仪器图解的折叠页，阅读本说明书时必须翻开折叠页参考。 本测量仪器适合精密地测量和检查水平方向的高度位差。另外也可以使用它测量高度、距离和角度。 机件的编号和仪器详解图上的编号一致。1 镜头2 粗瞄准器3 水准器镜4 目镜盖5 视线的矫正螺钉6 目镜7 圆水准仪8 胀缩件的锁定钮9 水平刻度盘的读取记号10 水平刻度盘11 圆水准仪的矫正螺钉12 地脚螺栓13 5/8" 的三脚架接头（在下侧）14 侧面精调钮15 序列号码16 聚焦调整钮17 内六角扳手18 调整芯棒19 提箱20 铅锤图表或说明上提到的附件，並非包含在供货范围中。

3 601 K68 400 3 601 K68 401 3 601 K68 000 3 601 K68 001 3 601 K68 500 3 601 K68 501 测量范围 60 米 60 米 100 米 100 米 120 米 120 米

3 毫米 /30 米 3 毫米 /30 米 1,6 毫米 /30 米 1,6 毫米 /30 米 1 毫米 /30 米 1 毫米 /30 米

2,5 毫米 2,5 毫米 1,5 毫米 1,5 毫米 1,0 毫米 1,0 毫米 8´/2 毫米 8´/2 毫米 8´/2 毫米 8´/2 毫米 8´/2 毫米 8´/2 毫米

– 找平范围– 磁缓冲±15´ ±15´ ±15´ ±15´ ±15´ ±15´

仪器铭牌上的序列号码 ( 仪器详解上标示著 15 的位置 ) 便是仪器的识别码。 OBJ_BUCH-1239-002.book Page 111 Monday, June 18, 2012 10:51 AM112 | 中文 1 619 929 L41 | (18.6.12) Bosch Power Tools f 操作仪器之前或经过长时间的运输之后，都必须检查测量仪器的找平精度和显示精度。f 不可以让湿气渗入仪器中，也不可以让阳光直接照射在仪器上。f 仪器不可以曝露在极端的气候下，也不可以把仪器放在温差相当大的环境中。 仪器不可以长期放置在汽车中。如果仪器先后曝露在温差相当大的环境中， 必须先等待仪器温度恢复正常后再使用仪器。 如果仪器曝露在极端的气候下或温差相当大的环境中，会影响仪器的测量准确度。f 避免任何冲撞或让测量仪器掉落地面。 如果测量仪器受到强烈的外来冲撞，必须在继续工作之前先检查仪器的精度 （参考 " 检查仪器的测量准确度 "，页数 113）。f 长途运输仪器时 （例如使用汽车），必须把它放置在供货时附带的箱子中。 将仪器放入箱中之前必须先锁定胀缩件，否则膨胀件可能因为强烈震动而受损。 竖起 / 校准测量仪器 安装在三脚架上竖立好三脚架并确保它不会翻倒或滑动。 把测量仪器上 的三脚架接头 13 装入三脚架的螺杆中。 拧紧三脚架的 固定螺丝来固定好测量仪器。先粗略地进行三脚架的瞄准工作。在短距离内可以提起三脚架来搬动测量仪器。为了避免在搬运中途损坏仪器，必须以直立的方式提携三脚架。 不可以把三脚架横靠在肩上。校准测量仪器 使用地脚螺栓 12 校准测量工具。 调整螺栓让气泡位在 圆水准仪 7 的中央。 先拧转地脚螺栓 A 和 B 让气泡移动到这两点中央的位 置。 接著再拧转第三个地脚螺栓 C 至气泡移动到圆水准 仪中央为止。调整好圆水准仪之后尚存的水平方向偏移，可以透过胀缩件来进行调整。 工作时必须随时检查 （例如透过水准器镜 3）， 气泡是 否仍然位在圆水准仪的中央。透过地上的点进行测量仪器的对中工作。必要时可以让仪器瞄准地上的点。 此时可以把铅锤 20 掛在三脚架的固定螺丝上。透过地上的点来校准测量仪器时，您可以移动三脚架或调整测量仪器。望远镜聚焦拆除镜头 1 上的防护盖。把望远镜对准亮的物体，或者把一张白色 的纸放在镜头 1 前面。 接著再转动目镜 6 至能够清楚地看见深黑色的十字交叉线段

把望远镜对准水准尺， 必要时得借助粗瞄准器 2 来瞄 准。 拧转聚焦调整钮 16 至能够清楚地看见水准尺上的 刻度为止。 接著再透过拧转侧面精调钮 14 把十字交叉 线段移动到水准尺的中央位置。如果望远镜的聚焦正确， 即使在目镜后面的眼睛移动了， 十字交叉线段和水准尺影像的相对位置也不能改

– 影像– 放大– 视野– 镜头直径– 最小测量距离– 乘数– 加常数

1° 1 新度 1° 1 新度 1° 1 新度 三脚架接头5/8" 5/8" 5/8" 5/8" 5/8" 5/8"重量符合 EPTA-Procedure 01/2003 1,7 公斤 1,7 公斤 1,7 公斤 1,7 公斤 1,7 公斤 1,7 公斤

IP 54 （防尘埃和防水花）光学水准测量仪器 GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G 仪器铭牌上的序列号码 ( 仪器详解上标示著 15 的位置 ) 便是仪器的识别码。

务必正确地以垂直的方式竖立好水准尺。把做好校准并 且完成聚焦工作的测量仪器对准水准仪， 此时必须把十 字交叉线段调整到水准尺的中央。

写下十字交叉线段的上线和下线在水准尺 上所在位置的刻度值。将十字交叉线段的 上线和下线的高度差值乘 100， 以上所得 的值便是从测量仪器到水准尺的距离。

(1,347 米 –1,042米 ) x 100 = 30,5 米。

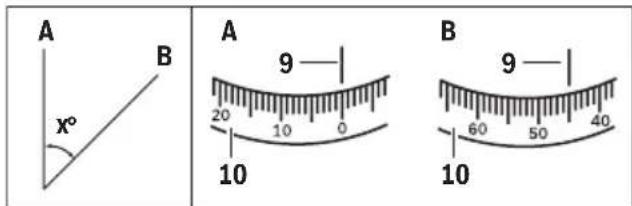

透过测量角度时的起始点来瞄准测量仪器。 把测量仪器对准点 A。转动水平刻度盘 10 让刻度 0 对 准水平刻度盘的读取记号 9。 接著把测量仪器朝向点 B， 此时便可以记下水平刻度盘的读取记号 9 下的刻度。

GOL 20 G/GOL 26 G/GOL 32 G: 范例测量所得的角度

操作仪器之前或经过长时间的运输之后，都必须检查测 量仪器的找平精度和显示精度。

使用地脚螺栓 12 校准测量工具。 调整螺栓让气泡位在 圆水准仪 7 的中央。 将望远镜旋转 180°，如果气泡离开了圆水准仪 7 的中 央位置，便须再度校准圆水准仪。

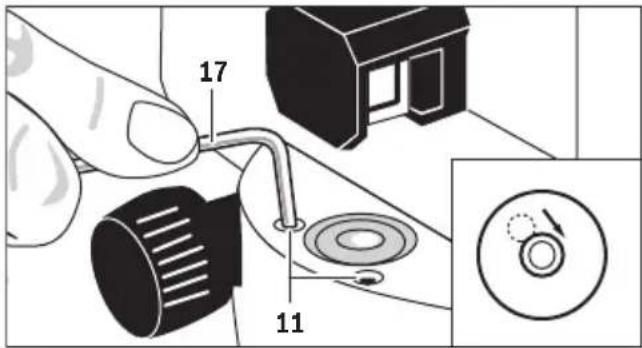

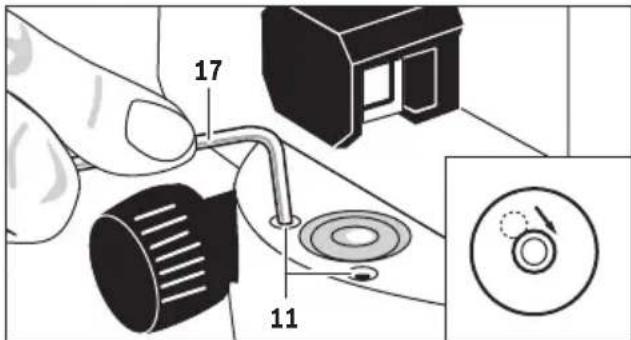

把圆水准仪 7 的气泡移动到圆水准仪的外 围和中心点之间。此时必须拧转地脚螺栓 12。 使用内六角扳手 17 拧转矫正螺钉 11，让气泡进入圆水

将望远镜旋转 180° 来检查圆水准仪。需要的话要重覆 调校过程或者接洽博世的顾客服务处。

做好测量仪器的校准和聚焦工作后，先寻找一个参考点 并测量该点的高度。接著按下胀缩件的锁定钮 8 并随即 放开它。重新测量参考点的高度。 如果两次的高度测量结果不一致，便必须把测量仪器交 给博世顾客服务处修理。

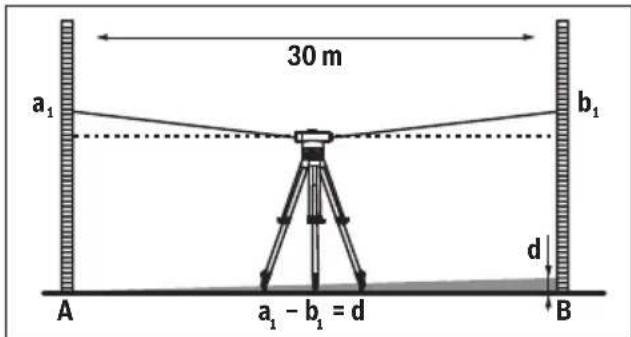

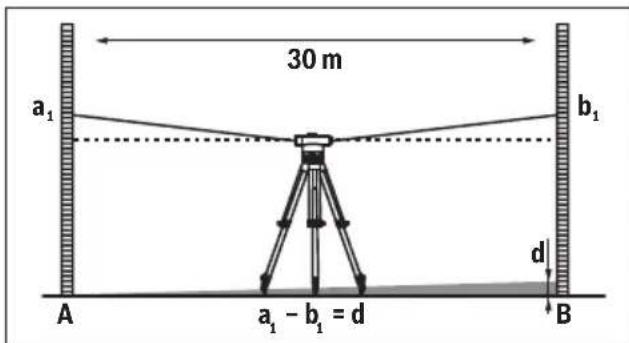

检查时必须找一段 30 公尺长的测量距离。把测量仪器 放在中央。在测量距离的两端分别放置水准尺 A 和水准 尺 B。 做好测量仪器的校准和聚焦工作后，再先后读取两个水 准尺上的高度。 计算出差值 d ；即 a

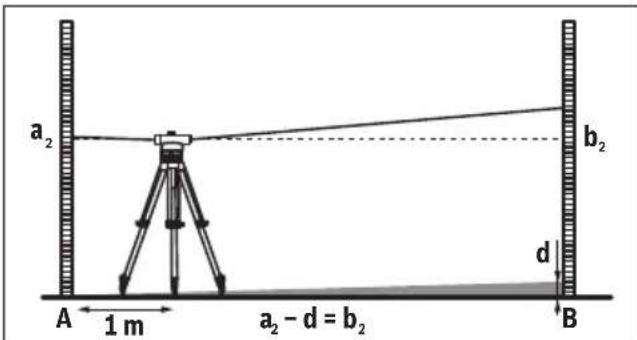

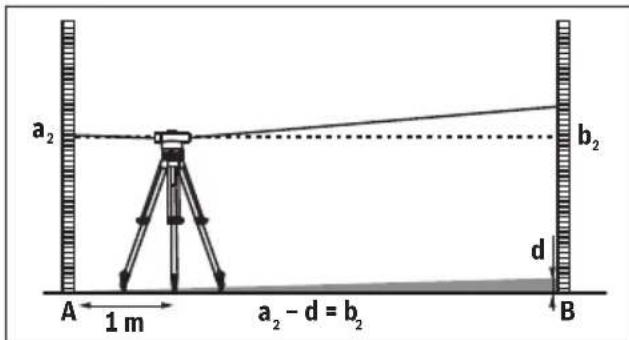

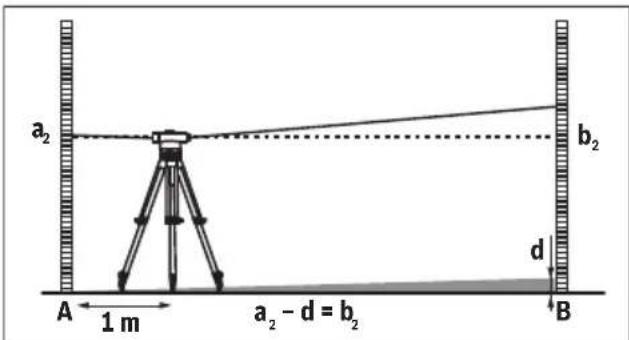

= d OBJ_BUCH-1239-002.book Page 113 Monday, June 18, 2012 10:51 AM114 | 中文 1 619 929 L41 | (18.6.12) Bosch Power Tools把测量仪器放置在距离水准尺 A 约 1 米处。做好测量仪器的校准和聚焦工作后，再读取高度值 a ( 水准尺 A 上的高度 )。 把先前计算所得的 d 值从测量所得的高度值 a

( 水准尺 B 上的高度 ) 的额定值。 测量高度 b （在水准尺 B 上测量）。测量值和计算所 得的设定值的差异如果超过 6 毫米 (GOL 20 D/G),

3 毫米 (GOL 26 D/G) 或 2 毫米 (GOL 32 D/G) 则要再度

– d =1,724米 – 0,248 米 =1,476米 GOL 20 D/G: 测量时，高度 b

的值应该是 1,476 米 ±6 毫米。 GOL 26 D/G: 测量时，高度 b

的值应该是 1,476 米 ±3 毫米。 GOL 32 D/G: 测量时，高度 b

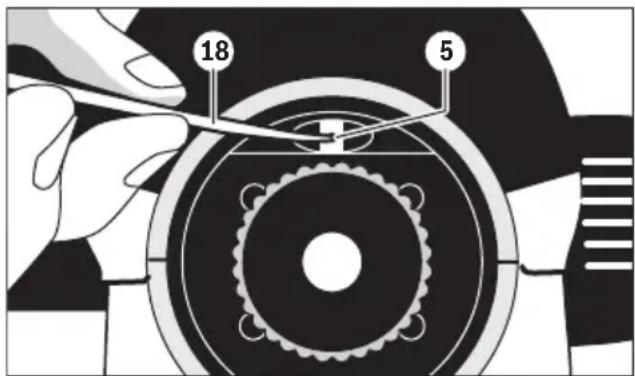

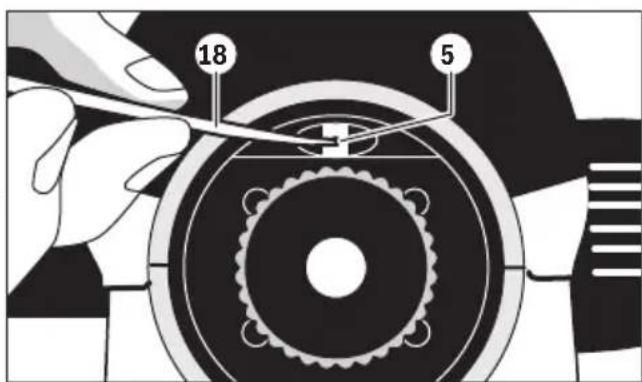

的值应该是 1,476 米 ±2 毫米。再度校准十字交叉线段 拿下目镜盖 4。使用调整芯棒 18，朝着顺时钟或反时钟 的方向拧转矫正螺钉 5， 让水准尺 B 上的高度测量值与 针对高度 b 的额定值相符为止。再度装回目镜盖 4。 测量 b 时必须设定 1,476 米这个值。再度检查十字交叉线段。需要的话要重覆调校过程或者接洽博世的顾客服务处。

储存和搬运测量仪器时务必把它放入供货时附带的箱子 测量仪器必须随时保持清洁。不可以把仪器放入水或其它的液体中。使用潮湿，柔软的布擦除仪器上的污垢。不可以使用洗涤剂或溶剂清洁仪器。小心处理仪器的透镜。只能使用软毛刷清除透镜上的灰尘。不可以用手指触摸透镜。待测量仪器和箱子完全干燥后才能够储存。 箱子内有一袋干燥剂，它能够凝结箱中的湿气。 定期更新干燥剂 虽然本公司生产的仪器在出厂之前都经过严格的品质检验， 如果仍然发生故障，请将仪器 交给博世电动工具公司授权的客户服务处修理。 不可以擅自打开测量仪器。查询和订购备件时，务必提供仪器铭牌上标示的 10 位数物品代码。送修时必须把测量仪器放入箱子中。 顾客服务处和顾客咨询中心 本公司顾客服务处负责回答有关本公司产品的修理，维护和备件的问题。以下的网页中有爆炸图和备件的资 www.bosch-pt.com博世顾客咨询团队非常乐意为您解答有关购买，使用和设定本公司产品及附件的问题。有关保证，维修或更换零件事宜，请向合格的经销商查

博世电动工具 （中国）有限公司中国 浙江省 杭州市滨江区滨康路 567 号邮政编码：310052免费服务热线： 400 826 8484传真：+86 571 8777 4502电邮：contact.ptcn@cn.bosch.comwww.bosch-pt.com.cn羅伯特 x 博世有限公司香港北角英皇道 625 號 21 樓客戶服務熱線：+852 2101 0235傳真：+852 2590 9762電郵：info@hk.bosch.com網站：www.bosch-pt.com.hk制造商地址：罗伯特博世有限公司营业范围电动工具邮箱号码 100156 70745 Leinfelden-Echterdingen （莱菲登 - 艾希德登） Deutschland （德国）

必须以符合环保要求的方式回收再利用损坏的仪器，附

f 本測量儀只能交給合格的專業人員修理，而且只能使 用原廠的備件。 如此才能夠確保儀器的安全性能。

請翻開標示了儀器圖解的折疊頁，閱讀本說明書時必須

本測量儀器適合精密地測量和檢查水平方向的高度位 差。 另外也可以使用它測量高度、距離和角度。

機件的編號和儀器詳解圖上的編號一致。 1 鏡頭 2 粗瞄準器 3 水準器鏡 4 目鏡蓋 5 視線的矯正螺釘 6 目鏡 7 圓水準儀 8 脹縮件的鎖定鈕 9 水平刻度盤的讀取記號 10 水平刻度盤 11 圓水准儀的矯正螺釘 12 地腳螺栓 13 5/8" 的三腳架接頭（在下側） 14 側面精調鈕 15 序列號碼 16 聚焦調整鈕 17 內六角扳手 18 調整芯棒 19 提箱 20 鉛錘 插圖中或說明書中提到的附件，并不包含在正常的供貨範圍中。

3 601 K68 400 3 601 K68 401 3 601 K68 000 3 601 K68 001 3 601 K68 500 3 601 K68 501 測量範圍 60 米 60 米 100 米 100 米 120 米 120 米

3 毫米 /30 米 3 毫米 /30 米 1,6 毫米 /30 米 1,6 毫米 /30 米 1 毫米 /30 米 1 毫米 /30 米

2,5 毫米 2,5 毫米 1,5 毫米 1,5 毫米 1,0 毫米 1,0 毫米

8´/2 毫米 8´/2 毫米 8´/2 毫米 8´/2 毫米 8´/2 毫米 8´/2 毫米

20x 1°30´ 36 毫米 0,3 米

20x 1°30´ 36 毫米 0,3 米

26x 1°30´ 36 毫米 0,3 米

26x 1°30´ 36 毫米 0,3 米

32x 1°30´ 36 毫米 0,3 米

32x 1°30´ 36 毫米 0,3 米

儀器銘牌上的序列號碼 （儀器詳解圖上標示 15 的位置）便是儀器的識別碼。 OBJ_BUCH-1239-003.book Page 115 Friday, July 27, 2012 2:07 PM116 | 中文 1 619 929 L41 | (27.7.12) Bosch Power Tools f 操作儀器之前或經過長時間的運輸之後，都必須檢查測量儀器的找平精度和顯示精度。f 不可以讓濕氣滲入儀器中，也不可以讓陽光直接照射在儀器上。f 儀器不可以曝露在極端的氣候下，也不可以把儀器放在溫差相當大的環境中。 例如儀器不可以長期放置在汽車中。如果儀器先后曝露在溫差相當大的環境中，必須先等待儀器的溫度恢復正常後再使用儀器。如果儀器曝露在極端的氣候下或溫差相當大的環境中，會影響儀器的測量準確度。f 避免任何沖撞或讓測量儀器掉落地面。 如果測量儀器受到強烈的外來沖撞，必須在繼續工作之前先檢查儀 器的精度 （參考 " 檢查儀器的測量準確度 "，頁 數 117）。 f 長途運輸儀器時 （例如使用汽車）， 必須把它放置在 供貨時附帶的箱子中。 將儀器放入箱中之前必須先鎖定脹縮件，否則膨脹件可能因為強烈震動而受損。 豎起 / 校準測量儀器 安裝在三腳架上豎立好三腳架並確保它不會翻倒或滑動。 把測量儀器上的三腳架接頭 13 裝入三腳架的螺桿中。擰緊三腳架的固定螺絲來固定好測量儀器。先粗略地進行三腳架的瞄準工作。在短距離內可以提起三腳架來搬動測量儀器。 為了避免在搬運中途損壞儀器， 必須以直立的方式提攜三腳架。 不可以把三腳架橫靠在肩上。校準測量儀器 使用地腳螺栓 12 校准測量工具。 調整螺栓讓氣泡位在 圓水准儀 7 的中央。 先擰轉地腳螺栓 A 和 B 讓氣泡移動到這兩點中央的位 置。 接著再擰轉第三個地腳螺栓 C 至氣泡移動到圓水準 儀中央為止。調整好圓水準儀之後尚存的水平方向偏移，可以透過脹縮件來進行調整。 工作時必須隨時檢查 （例如透過水準器鏡 3）， 氣泡是 否仍然位在圓水準儀的中央。透過地上的點進行測量儀器的對中工作。必要時可以讓儀器瞄準地上的點。此時可以把鉛錘 20 掛在三腳架的固定螺絲上。 透過地上的點來校準測量儀器時，您可以移動三腳架或調整測量儀器。望遠鏡聚焦拆除鏡頭 1 上的防護蓋。把望遠鏡對準亮的物體， 或者把一張白色 的紙放在鏡頭 1 前面。 接著再轉動目鏡 6 至能夠清楚地看見深黑色的十字交叉線段

把望遠鏡對準水準尺， 必要時得借助粗瞄準器 2 來瞄 準。 擰轉聚焦調整鈕 16 至能夠清楚地看見水準尺上的 刻度為止。 接著再透過擰轉側面精調鈕 14 把十字交叉 線段移動到水準尺的中央位置。如果望遠鏡的聚焦正確， 即使在目鏡後面的眼睛移動了， 十字交叉線段和水準尺影像的相對位置也不能改

務必正確地以垂直的方式豎立好水準尺。 把做好校準並且完成聚焦工作的測量儀器對準水準儀， 此時必須把十字交叉線段調整到水準尺的中央。 寫下十字交叉線段的中間線在水準尺上所在位置的刻度值。圖上測得的高度是 : 1,195 米。水平刻度盤的刻度

1° 1 新度 1° 1 新度 1° 1 新度 三腳架接頭5/8" 5/8" 5/8" 5/8" 5/8" 5/8"重量符合 EPTA-Procedure 01/2003 1,7 公斤 1,7 公斤 1,7 公斤 1,7 公斤 1,7 公斤 1,7 公斤

寫下十字交叉線段的上線和下線在水準尺 上所在位置的刻度值。 將十字交叉線段的 上線和下線的高度差值乘 100， 以上所得 的值便是從測量儀器到水準尺的距離。

(1,347 米 –1,042米 ) x 100 = 30,5 米 .

透過測量角度時的起始點來瞄準測量儀器。 把測量儀器對準點 A。 轉動水平刻度盤 10 讓刻度 0 對 準水平刻度盤的讀取記號 9。 接著把測量儀器朝向點 B， 此時便可以記下水平刻度盤的讀取記號 9 下的刻度。

操作儀器之前或經過長時間的運輸之後，都必須檢查測 量儀器的找平精度和顯示精度。

使用地腳螺栓 12 校准測量工具。 調整螺栓讓氣泡位在 圓水准儀 7 的中央。 將望遠鏡旋轉 180°，如果氣泡離開了圓水准儀 7 的中央 位置，便須再度校准圓水准儀。

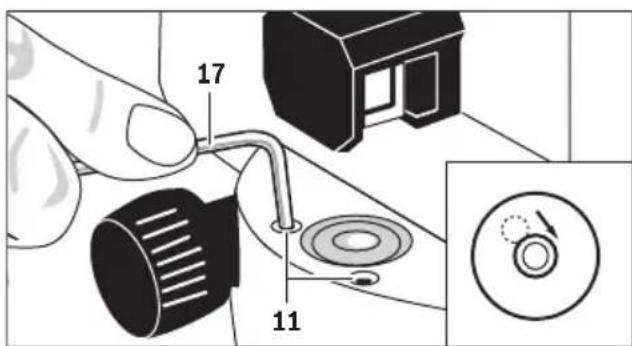

把圓水准儀 7 的氣泡移動到圓水准儀的外 圍和中心點之間。此時必須擰轉地腳螺栓 12。 使用內六角扳手 17 擰轉矯正螺釘 11，讓氣泡進入圓水

將望遠鏡旋轉 180° 來檢查圓水准儀。需要的話要重覆 調校過程或者接洽博世的顧客服務處。

做好測量儀器的校準和聚焦工作後，先尋找一個參考點 並測量該點的高度。 接著按下脹縮件的鎖定鈕 8 並隨即 放開它。重新測量參考點的高度。 如果兩次的高度測量結果不一致， 便必須把測量儀器交 給博世顧客服務處修理。

檢查時必須找一段 30 公尺長的測量距離。 把測量儀器 放在中央。在測量距離的兩端分別放置水准尺 A 和水准 尺 B。 做好測量儀器的校准和聚焦工作後，再先後讀取兩個水 准尺上的高度。 計算出差值 d；即 a

=1,937米 –1,689米 =0,248米 = d 把測量儀器放置在距離水准尺 A 約 1 米處。 做好測量儀 器的校准和聚焦工作後，再讀取高度值 a

把先前計算所得的 d 值從測量所得的高度值 a

( 水准尺 B 上的高度 ) 的額定值。 測量高度 b

（在水準尺 B 上測量）。測量值和計算所 得的設定值的差異如果超過 6 毫米 (GOL 20 D/G),

3 毫米 (GOL 26 D/G) 或 2 毫米 (GOL 32 D/G) 則要再度

– d =1,724米 –0,248米 =1,476米 GOL 20 D/G: 測量時，高度 b

的值應該是 1,476 米 ±6 毫米。 GOL 26 D/G: 測量時，高度 b

的值應該是 1,476 米 ±3 毫米。 GOL 32 D/G: 測量時，高度 b

的值應該是 1,476 米 ±2 毫米。再度校准十字交叉線段 拿下目鏡蓋 4。使用調整芯棒 18，朝著順時鐘或反時鐘 的方向擰轉矯正螺釘 5， 讓水准尺 B 上的高度測量值與 針對高度 b 的額定值相符為止。再度裝回目鏡蓋 4。例子 :測量 b 時必須設定 1,476 米這個值。再度檢查十字交叉線段。需要的話要重覆調校過程或者接洽博世的顧客服務處。

儲存和搬運測量儀器時務必把它放入供貨時附帶的箱子 測量儀器必須隨時保持清潔。不可以把儀器放入水或其它的液體中。使用潮濕、柔軟的布擦除儀器上的污垢。不可以使用洗滌劑或溶劑清潔儀器。小心處理儀器的透鏡。只能使用軟毛刷清除透鏡上的灰塵。 不可以用手指觸摸透鏡。待測量儀器和箱子完全干燥後才能夠儲存。 箱子內有一袋干燥劑，它能夠凝結箱中的濕氣。 定期更新干燥劑 雖然本公司生產的儀器在出廠之前都經過嚴格的品質檢驗， 如果仍然發生故障，請將儀器 交給博世電動工具公司授權的客戶服務處修理。 不可以擅自打開測量儀器。 查詢和定購備件時，務必提供儀器銘牌上標示的 10 位數物品代碼。送修時必須把測量儀器放入箱子中。 顧客服務處和顧客咨詢中心 本公司顧客服務處負責回答有關本公司產品的修理，維護和備件的問題。以下的網頁中有爆炸圖和備件的資料 :www.bosch-pt.com博世顧客咨詢團隊非常樂意為您解答有關購買，使用和設定本公司產品及附件的問題。 台灣羅伯特博世股份有限公司建國北路一段 90 號 6 樓台北市 10491電話 : +886 (2) 2515 5388傳真 : +886 (2) 2516 1176www.bosch-pt.com.tw制造商地址 :羅伯特博世有限公司營業範圍電動工具郵箱號碼 100156 70745 Leinfelden-Echterdingen （萊菲登 - 艾希德登） Deutschland （德國） 必須以符合環保要求的方式回收再利用損壞的儀器、附件和包裝材料。保留修改權。
