BRUKSANVISNING GOL 32 D Professional BOSCH

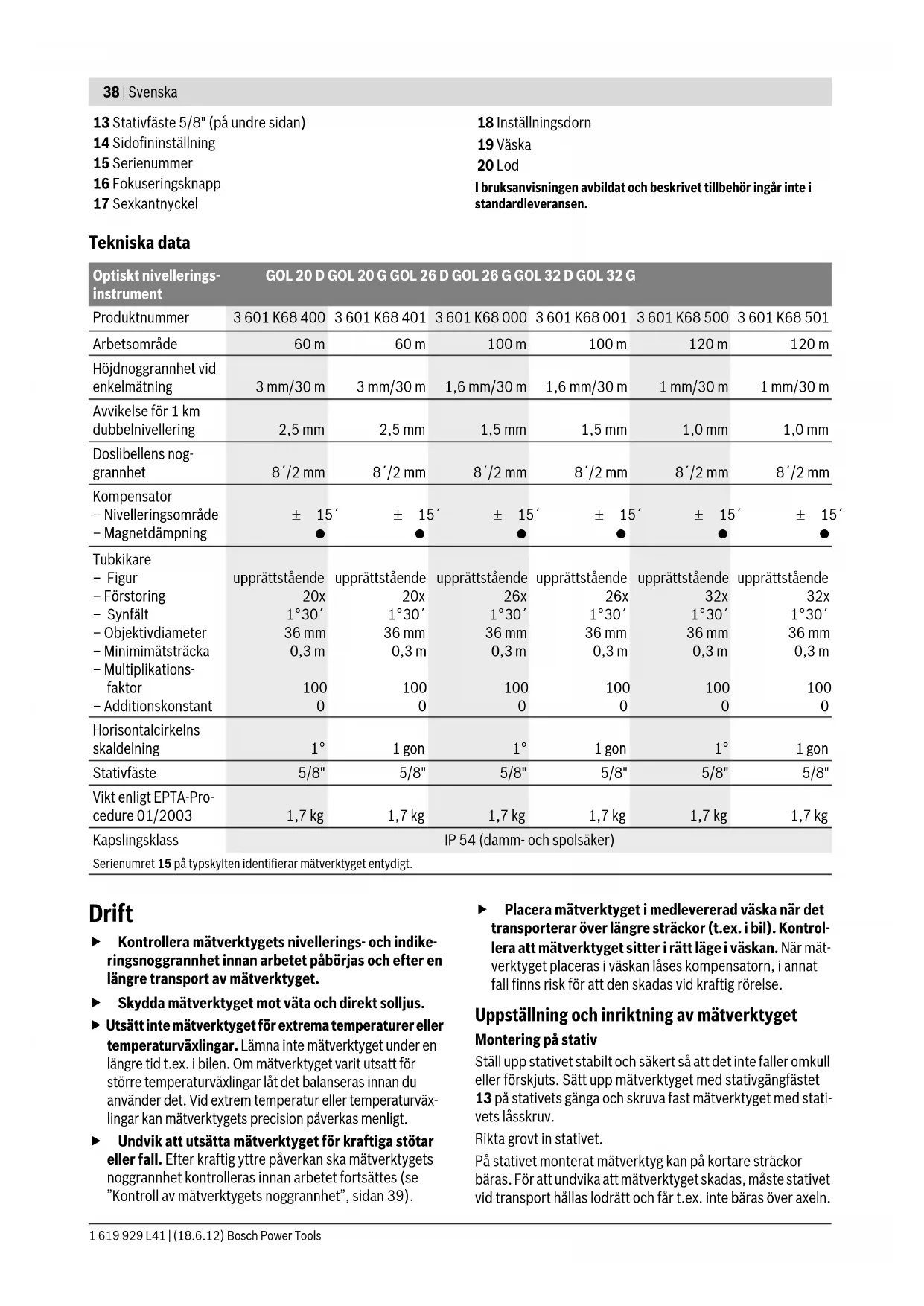

OBJ_BUCH-1239-002.book Page 37 Monday, June 18, 2012 10:51 AM38 | Svenska 1 619 929 L41 | (18.6.12) Bosch Power Tools 13 Stativfäste 5/8" (på undre sidan) 14 Sidofininställning 15 Serienummer 16 Fokuseringsknapp 17 Sexkantnyckel 18 Inställningsdorn 19 Väska 20 Lod I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. Tekniska data Drift f Kontrollera mätverktygets nivellerings- och indike- ringsnoggrannhet innan arbetet påbörjas och efter en längre transport av mätverktyget. f Skydda mätverktyget mot väta och direkt solljus. f Utsätt inte mätverktyget för extrema temperaturer eller temperaturväxlingar. Lämna inte mätverktyget under en längre tid t.ex. i bilen. Om mätverktyget varit utsatt för större temperaturväxlingar låt det balanseras innan du använder det. Vid extrem temperatur eller temperaturväx- lingar kan mätverktygets precision påverkas menligt. f Undvik att utsätta mätverktyget för kraftiga stötar eller fall. Efter kraftig yttre påverkan ska mätverktygets noggrannhet kontrolleras innan arbetet fortsättes (se ”Kontroll av mätverktygets noggrannhet”, sidan 39). f Placera mätverktyget i medlevererad väska när det transporterar över längre sträckor (t.ex. i bil). Kontrol- lera att mätverktyget sitter i rätt läge i väskan. När mät- verktyget placeras i väskan låses kompensatorn, i annat fall finns risk för att den skadas vid kraftig rörelse. Uppställning och inriktning av mätverktyget Montering på stativ Ställ upp stativet stabilt och säkert så att det inte faller omkull eller förskjuts. Sätt upp mätverktyget med stativgängfästet 13 på stativets gänga och skruva fast mätverktyget med stati- vets låsskruv. Rikta grovt in stativet. På stativet monterat mätverktyg kan på kortare sträckor bäras. För att undvika att mätverktyget skadas, måste stativet vid transport hållas lodrätt och får t.ex. inte bäras över axeln. Optiskt nivellerings- instrument GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G Produktnummer 3 601 K68 400 3 601 K68 401 3 601 K68 000 3 601 K68 001 3 601 K68 500 3 601 K68 501 Arbetsområde 60 m 60 m 100 m 100 m 120 m 120 m Höjdnoggrannhet vid enkelmätning 3 mm/30 m 3 mm/30 m 1,6 mm/30 m 1,6 mm/30 m 1 mm/30 m 1 mm/30 m Avvikelse för 1 km dubbelnivellering 2,5 mm 2,5 mm 1,5 mm 1,5 mm 1,0 mm 1,0 mm Doslibellens nog- grannhet 8´/2 mm 8´/2 mm 8´/2 mm 8´/2 mm 8´/2 mm 8´/2 mm Kompensator – Nivelleringsområde – Magnetdämpning ± 15´

Tubkikare –Figur – Förstoring –Synfält – Objektivdiameter – Minimimätsträcka – Multiplikations- faktor – Additionskonstant upprättstående 20x 1°30´ 36 mm 0,3 m

upprättstående 20x 1°30´ 36 mm 0,3 m

upprättstående 26x 1°30´ 36 mm 0,3 m

upprättstående 26x 1°30´ 36 mm 0,3 m

upprättstående 32x 1°30´ 36 mm 0,3 m

upprättstående 32x 1°30´ 36 mm 0,3 m

Horisontalcirkelns skaldelning 1° 1gon 1° 1gon 1° 1gon Stativfäste 5/8" 5/8" 5/8" 5/8" 5/8" 5/8" Vikt enligt EPTA-Pro- cedure 01/2003 1,7 kg 1,7 kg 1,7 kg 1,7 kg 1,7 kg 1,7 kg Kapslingsklass IP 54 (damm- och spolsäker) Serienumret 15 på typskylten identifierar mätverktyget entydigt. OBJ_BUCH-1239-002.book Page 38 Monday, June 18, 2012 10:51 AMSvenska | 39 Bosch Power Tools 1 619 929 L41 | (18.6.12) Mätverktygets inriktning Rikta in mätverktyget med fotskruvarna 12 så att luftblåsan ligger i centrum på doslibellen 7. Ställ in luftblåsan mittemellan de båda skruvarna genom att vrida första fotskruven A och B. Vrid sedan den tredje fotskru- ven C tills luftblåsan ligger i doslibellens centrum. Kompensatorn utjämnar avvikelser från mätverktygets hori- sontalplan som eventuellt kvarstår efter doslibellens horison- tering. Kontrollera regelbundet under arbetets förlopp (t.ex. genom att granska libellspegeln 3) att luftblåsan befinner sig i dosli- bellens centrum. Centrera mätverktyget över en markpunkt Centrera mätverktyget vid behov över en markpunkt. Häng upp lodet 20 på stativets låsskruv. Rikta upp mätverktyget mot markpunkten genom att förskjuta mätverktyget på stati- vet eller ställa in stativet. Fokusera tubkikaren Ta bort skyddslocket från objektivet 1. Rikta tubkikaren mot ett ljust objekt eller håll ett vitt pappersark framför objektivet 1. Vrid okularet 6 tills hårkorset är skarpt och kol- svart. Rikta tubkikaren mot nivelleringslattan, om så behövs, med hjälp av grovsiktet 2. Vrid fokuseringsknappen 16 tills nivelle- ringslattans skaldelning är skarp. Rikta hårkorset exakt mot nivelleringslattans centrum genom att vrida sidofininställ- ningen 14. Vid korrekt fokuserad tubkikare får hårkorset och nivelle- ringslattans bild inte vara förskjutna mot varandra när ögat rörs bakom okularet. Mätfunktioner Ställ alltid lodrätt upp nivelleringslattan. Rikta det inställda och fokuserade mätverktyget mot nivelleringslattan så att hårkorset ligger i mitten på nivelleringslattan. Avläs höjden Avläs höjden på nivelleringslattan vid hårkor- sets mellersta streck. På bilden uppmätt höjd: 1,195 m. Mät avståndet Centrera mätverktyget ovanför den punkt från vilken avståndet ska mätas. Avläs höjden på nivelleringslattan vid hårkor- sets övre och undre streck. Multiplicera diffe- rensen mellan de båda höjderna med 100 för att få fram avståndet från mätverktyget till nivelleringslattan. På bilden uppmätt avstånd: (1,347 m – 1,042 m) x 100 = 30,5 m. Vinkelmätning Centrera mätverktyget ovanför den punkt från vilken vinkeln ska mätas. Rikta mätverktyget mot punkten A. Vrid horisontalcirkelns 10 nollpunkten fram till avläsningsmärket 9. Rikta sedan mätverk- tyget mot punkten B. Avläs vinkeln vid avläsningsmärket 9. GOL 20 D/GOL 26 D/GOL 32 D: I exemplet uppmätt vinkel: 45°. GOL 20 G/GOL 26 G/GOL 32 G: I exemplet uppmätt vinkel: 45 gon. Kontroll av mätverktygets noggrannhet Kontrollera mätverktygets nivellerings- och indikeringsnog- grannhet innan arbetet påbörjas och efter en längre transport av mätverktyget. Kontrollera doslibellen Rikta in mätverktyget med fotskruvarna 12 så att luftblåsan ligger i centrum på doslibellen 7. Vrid nu tubkikaren 180°. Om luftblåsan inte längre står i cen- trum på doslibellen 7 måste doslibellen justeras. Dosenlibellens justering Ställ in luftblåsan i doslibellen 7 genom att vrida fotskruvarna 12 till ett läge mittemellan kontrollförloppets slutläge och centrum.

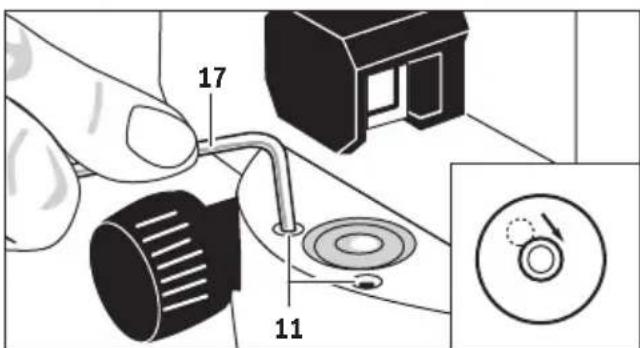

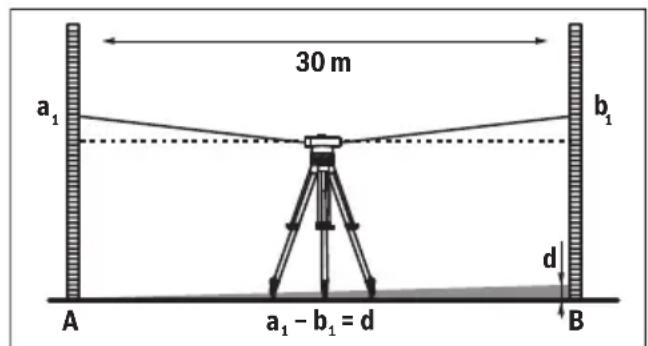

OBJ_BUCH-1239-002.book Page 39 Monday, June 18, 2012 10:51 AM40 | Svenska 1 619 929 L41 | (18.6.12) Bosch Power Tools Vrid med sexkantnyckeln 17 justerskruvarna 11 tills luftblå- san står i doslibellens centrum. Kontrollera doslibellen genom att vrida tubkikaren 180°. Upprepa justeringen, om så behövs eller kontakta vid behov Bosch-servicen. Kontrollera kompensatorn Mät höjden vid en referenspunkt efter det mätverktyget rik- tats upp och fokuserats. Tryck sedan kompensatorns lås- knapp 8 och släpp den igen. Mät på nytt höjden vid referens- punkten. Om höjderna inte exakt stämmer överens, låt mätverktyget repareras hos en Bosch serviceverkstad. Kontrollera hårkorset För kontroll krävs en ca 30 m lång mätsträcka. Ställ upp mät- verktyget i mitten och nivelleringslattorna A och B vid mät- sträckans båda ändor. Avläs höjden vid båda nivelleringslattorna efter det mätverk- tyget riktats upp och fokuserats. Beräkna differensen d mel- lan höjden a

vid nivelleringslattan A och höjden b

vid nivel- leringslattan B. Exempel:

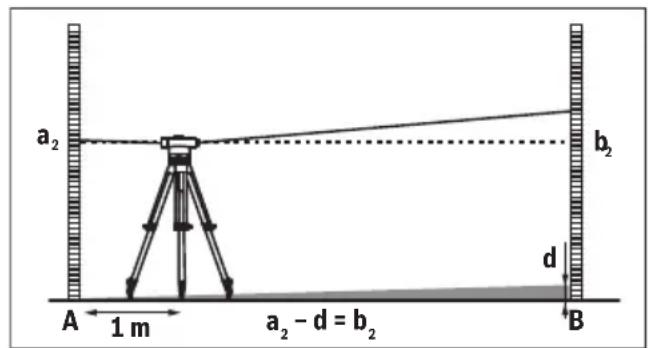

=1,937m–1,689m =0,248m=d Ställ upp mätverktyget på ett avstånd om ca 1 m från nivelle- ringslattan A. Avläs höjden a

vid nivelleringslattan A efter det mätverktyget riktats upp och fokuserats. Subtrahera det tidigare beräknade värdet d från uppmätt höjd a

för att bestämma börvärdet för höjden b

vid nivelle- ringslattan B. Mät höjden b

vid nivelleringslattan B. Om uppmätt värde avviker mer än 6 mm (GOL 20 D/G), 3 mm (GOL 26 D/G) resp. 2 mm (GOL 32 D/G) från beräknat börvärde måste hår- korset justeras. Exempel:

– d = 1,724 m – 0,248 m = 1,476 m GOL 20 D/G: Uppmätta höjden b

måste vara 1,476 m ± 6mm. GOL 26 D/G: Uppmätta höjden b

måste vara 1,476 m ± 3mm. GOL 32 D/G: Uppmätta höjden b

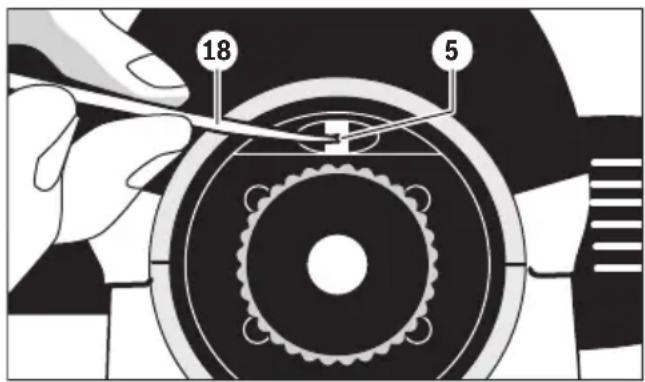

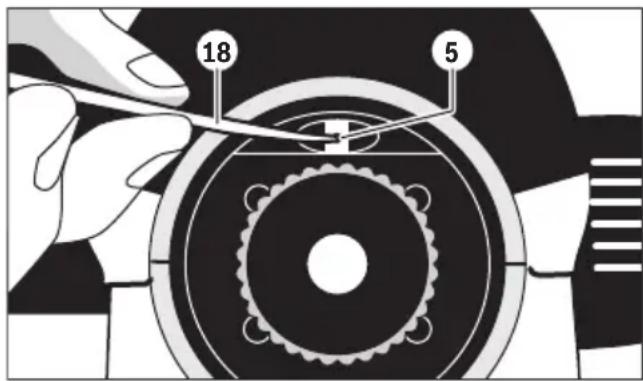

måste vara 1,476 m ± 2mm. Justera hårkorset Skruva bort okularskyddet 4. Vrid med inställningsdornen 18 justerskruven 5 medurs eller moturs tills uppmätt värde vid nivelleringslattan B det beräknade börvärdet för höjden b

uppnås. Skruva åter på okularskyddet 4. Exempel: Vid mätning av b

måste värdet 1,476 m ställas in. Kontrollera på nytt hårkorset. Upprepa justeringen om så behövs eller kontakta vid behov Bosch-servicen. Underhåll och service Underhåll och rengöring Lagra och transportera mätverktyget endast i medlevererad väska. Se till att mätverktyget alltid hålls rent. Mätverktyget får inte doppas i vatten eller andra vätskor. Torka av mätverktyget med en fuktig, mjuk trasa. Använd inte rengörings- eller lösningsmedel. Hantera linserna försiktigt. Avlägsna dammet med en mjuk pensel. Berör inte linserna med fingrarna. Låt mätverktyget och väskan torka fullständigt innan de lag- ras. I varje väska finns en påse med torkmedel som binder fukt. Byt regelbundet ut påsen med torkmedlet. Om störningar uppstår i mätverktyget trots exakt tillverkning och sträng kontroll bör reparationen utföras av en auktorise- rad serviceverkstad för Bosch elverktyg. Ta inte isär mätverk- tyget på egen hand. Var vänlig ange vid förfrågningar och reservdelsbeställningar produktnummer som består av 10 siffror och som finns på mätverktygets typskylt. För reparation ska mätverktyget skickas in i väskan.

stående 20x 1°30´ 36 mm 0,3 m

stående 26x 1°30´ 36 mm 0,3 m

stående 26x 1°30´ 36 mm 0,3 m

stående 32x 1°30´ 36 mm 0,3 m

stående 32x 1°30´ 36 mm 0,3 m
