KASUTUSJUHEND GOL 32 D Professional BOSCH

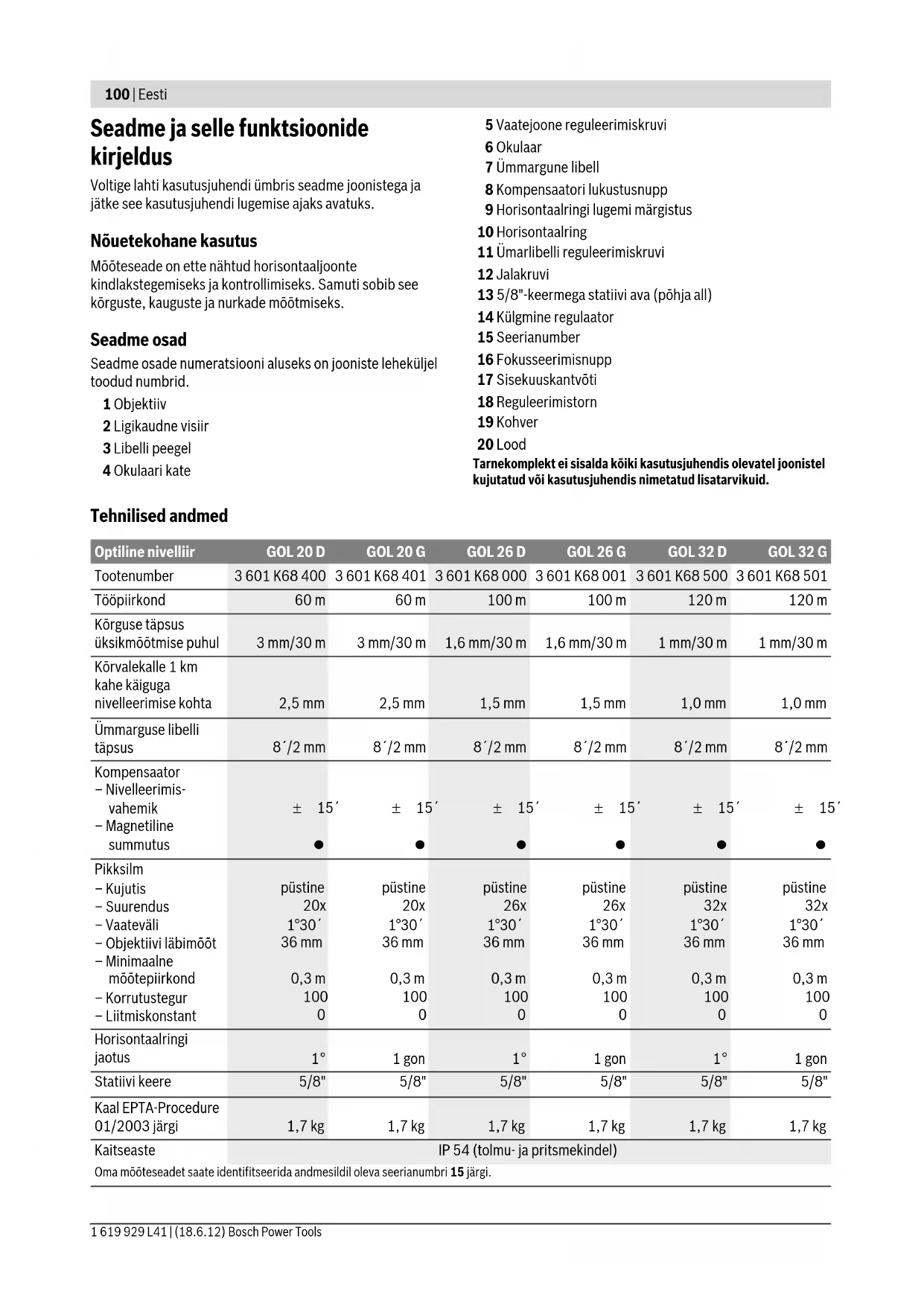

OBJ_BUCH-1239-002.book Page 99 Monday, June 18, 2012 10:51 AM100 | Eesti 1 619 929 L41 | (18.6.12) Bosch Power Tools Seadme ja selle funktsioonide kirjeldus Voltige lahti kasutusjuhendi ümbris seadme joonistega ja jätke see kasutusjuhendi lugemise ajaks avatuks. Nõuetekohane kasutus Mõõteseade on ette nähtud horisontaaljoonte kindlakstegemiseks ja kontrollimiseks. Samuti sobib see kõrguste, kauguste ja nurkade mõõtmiseks. Seadme osad Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid. 1 Objektiiv 2 Ligikaudne visiir 3 Libelli peegel 4 Okulaari kate 5 Vaatejoone reguleerimiskruvi 6 Okulaar 7 Ümmargune libell 8 Kompensaatori lukustusnupp 9 Horisontaalringi lugemi märgistus 10 Horisontaalring 11 Ümarlibelli reguleerimiskruvi 12 Jalakruvi 13 5/8"-keermega statiivi ava (põhja all) 14 Külgmine regulaator 15 Seerianumber 16 Fokusseerimisnupp 17 Sisekuuskantvõti 18 Reguleerimistorn 19 Kohver 20 Lood Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Tehnilised andmed Optiline nivelliir GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G Tootenumber 3 601 K68 400 3 601 K68 401 3 601 K68 000 3 601 K68 001 3 601 K68 500 3 601 K68 501 Tööpiirkond 60 m 60 m 100 m 100 m 120 m 120 m Kõrguse täpsus üksikmõõtmise puhul 3 mm/30 m 3 mm/30 m 1,6 mm/30 m 1,6 mm/30 m 1 mm/30 m 1 mm/30 m Kõrvalekalle 1 km kahe käiguga nivelleerimise kohta 2,5 mm 2,5 mm 1,5 mm 1,5 mm 1,0 mm 1,0 mm Ümmarguse libelli täpsus 8´/2 mm 8´/2 mm 8´/2 mm 8´/2 mm 8´/2 mm 8´/2 mm Kompensaator – Nivelleerimis- vahemik – Magnetiline summutus ± 15´

Pikksilm – Kujutis – Suurendus – Vaateväli – Objektiivi läbimõõt – Minimaalne mõõtepiirkond – Korrutustegur – Liitmiskonstant püstine 20x 1°30´ 36 mm 0,3 m

Horisontaalringi jaotus 1° 1gon 1° 1gon 1° 1gon Statiivi keere 5/8" 5/8" 5/8" 5/8" 5/8" 5/8" Kaal EPTA-Procedure 01/2003 järgi 1,7 kg 1,7 kg 1,7 kg 1,7 kg 1,7 kg 1,7 kg Kaitseaste IP 54 (tolmu- ja pritsmekindel) Oma mõõteseadet saate identifitseerida andmesildil oleva seerianumbri 15 järgi. OBJ_BUCH-1239-002.book Page 100 Monday, June 18, 2012 10:51 AMEesti | 101 Bosch Power Tools 1 619 929 L41 | (18.6.12) Kasutamine f Kontrollige mõõteseadme nivelleerimis- ja näidutäpsust iga kord enne töö alustamist ja pärast seadme pikemat transportimist. f Kaitske mõõteseadet niiskuse ja otsese päikese- kiirguse eest. f Ärge hoidke mõõteseadet väga kõrgetel ja väga madalatel temperatuuridel, samuti vältige tempera- tuurikõikumisi. Ärge jätke seadet näiteks pikemaks ajaks autosse. Suuremate temperatuurikõikumiste korral laske mõõteseadmel enne kasutuselevõttu keskkonna tempera- tuuriga kohaneda. Äärmuslikel temperatuuridel ja tempera- tuurikõikumiste korral võib seadme mõõtetäpsus väheneda. f Kaitske mõõteseadet tugevate löökide ja kukkumiste eest. Kui mõõteseadmele on avaldunud tugev väline mehaaniline toime, tuleb enne töö jätkamist alati kontrollida seadme täpsust (vt „Seadme täpsuse kontrollimine“, lk 102). f Enne seadme transportimist (nt autos) asetage seade tarnekomplekti kuuluvasse kohvrisse. Veeduge, et seade on kohvris õiges asendis. Kohvrisse asetamisel kompensaator lukustub, kuna vastasel korral võib see liikumise toimel viga saada. Mõõteseadme ülesseadmine ja väljarihtimine Paigaldamine statiivile Asetage statiiv stabiilsesse asendisse ja kaitske seda ümberkukkumise ja paigastnihkumise eest. Asetage mõõteseade nii, et ava 13 jääb kohakuti statiivi keermega ja kinnitage mõõteseade statiivi lukustuskruviga. Rihtige statiiv ligikaudselt välja. Kui tegemist on lühikese vahemaaga, võib seadet transportida statiivile monteerituna. Selleks et mõõteseadet seejuures mitte kahjustada, tuleb transportimisel hoida statiivi vertikaalselt ja seda ei tohi kanda õla peal. Mõõteseadme väljarihtimine Rihtige statiiv jalakruvide 12 abil välja nii, et õhumull on ümmarguse libelli 7 keskmes. Viige õhumull esimest kahte jalakruvi A ja B keerates nende kahe kruvi vahelisse asendisse. Seejärel keerake kolmandat jalakruvi C, kuni õhumull on ümmarugse libelli keskmes. Pärast ümmarguse libelli väljarihtimist tasakaalustab kompen- saator mõõteseadme võimaliku kõrvalekalde horisontaalist. Kontrollige töötamise ajal korrapäraselt (nt vaadates libelli peeglisse 3), kas õhumull on veel ümmarguse libelli keskpunktis. Mõõteseadme tsentreerimine teatud põrandapunkti kohal Vajaduse korral tsentreerige mõõteseade teatud põrandapunkti kohal. Selleks riputage lood 20 statiivi lukustuskruvi külge. Rihtige mõõteseade põrandapunkti kohal välja, nihutades kas mõõteseadet statiivil või reguleerides statiivi asendit. Pikksilma fokusseerimine Võtke objektiivilt 1 maha kaitsekate. Suunake pikksilm heledale objektile või hoidke valget paberilehte objektiivi 1 ees. Keerake okulaari 6 seni, kuni niitrist on kontrastselt ja tumedalt näha. Suunake pikksilm nivelleerimislatile, kasutades vajaduse korral ligikaudset visiiri 2. Keerake fokusseerimisnuppu 16 seni, kuni nivelleerimislati jaotusväli on kontrastselt näha. Külgmist regulaatorit 14 keerates rihtige niitrist välja täpselt nivelleerimislati keskpunkti. Kui pikksilm on õigesti fokusseeritud, ei tohi niitrist ja nivelleerimislati kujutis üksteise suhtes paigast nihkuda, kui silma okulaari taga liigutada. Mõõterežiimid Seadke nivelleerimislatt alati vertikaalsesse asendisse. Rihtige väljarihitud ja fokusseeritud mõõteseade nivelleerimislatile, nii et niitrist on nivelleerimislati keskpunktis. Kõrguse näidu lugemine Fikseerige kõrguse lugem nivelleerimislatil niitristi keskmise kriipsu juures. Joonisel mõõdetud kõrgus: 1,195 m Kauguse mõõtmine Tsentreerige mõõteseade punkti kohal, millest alates tuleb kaugust mõõta. Fikseerige kõrguse lugem nivelleerimislatil niitristi ülemise ja alumise kriipsu juures. Korrutage mõlema kõrguse vahe 100-ga, et teada saada mõõteseade kaugust nivelleerimislatist. Joonisel mõõdetud kaugus: (1,347 m – 1,042 m) x 100 = 30,5 m.

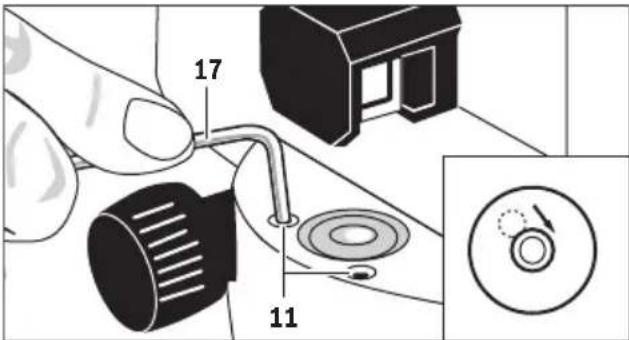

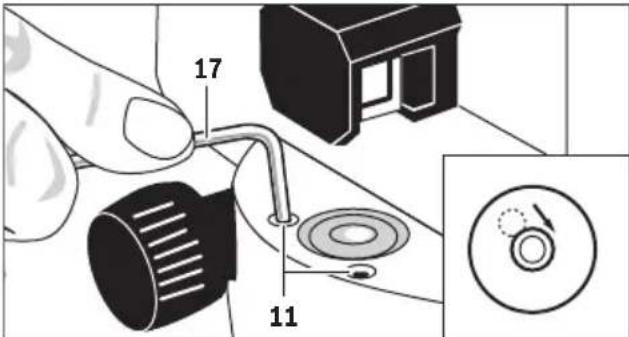

OBJ_BUCH-1239-002.book Page 101 Monday, June 18, 2012 10:51 AM102 | Eesti 1 619 929 L41 | (18.6.12) Bosch Power Tools Nurga mõõtmine Tsentreerige mõõteseade punkti kohal, millest tuleb nurka mõõta. Suunake mõõteseade punktile A. Keerake horisontaalringi 10, nii et nullpunkt jääb kohakuti lugemi märgistusega 9. Seejärel suunake mõõteseade punktile B. Fikseerige nurk lugemi märgistuse 9 juures. GOL 20 D/GOL 26 D/GOL 32 D: Näites mõõdetud nurk: 45°. GOL 20 G/GOL 26 G/GOL 32 G: Näites mõõdetud nurk: 45 gon. Seadme täpsuse kontrollimine Kontrollige mõõteseadme nivelleerimis- ja näidutäpsust iga kord enne töö alustamist ja pärast seadme pikemat transportimist. Ümmarguse libelli kontrollimine Rihtige statiiv jalakruvide 12 abil välja nii, et õhumull on ümmarguse libelli 7 keskmes. Keerake pikksilma 180°. Kui õhumull ei ole enam ümarlibelli 7 keskmes, tuleb ümarlibelli reguleerida. Ümarlibelli reguleerimine Viige ümarlibelli 7 õhumull jalakruvisid 12 keerates asendisse, mis jääb kontrolliprotsessi lõppasendi ja keskpunkti vahele. Sisekuuskantvõtmega 17 keerake reguleerimiskruvisid 11, kuni õhumull on ümarlibelli keskmes. Ümarlibelli kontrollimiseks keerake pikksilma 180 °. Vajaduse korral korrake reguleerimisprotsessi või pöörduge Boschi volitatud remonditöökotta. Kompensaatori kontrollimine Pärast mõõteseadme väljarihtimist ja fokusseerimist mõõtke ära kõrgus teatud võrdluspunktis. Seejärel vajutage kompensaatori lukustusnupule 8 ja vabastage see uuesti. Mõõtke uuesti ära kõrgus võrdluspunktis. Kui kõrgused ei ole võrdsed, laske mõõteseade Boschi volitatud remonditöökojas parandada. Niitristi kontrollimine Kontrollimiseks on vaja umbes 30 m pikkust mõõtepiirkonda. Asetage mõõteseade mõõtepiirkonna keskpunkti ja nivelleerimislatid A ja B mõõtepiirkonna algusesse ja lõppu. Pärast mõõteseadme väljarihtimist ja fokusseerimist fikseerige kõrguse lugem mõlemal nivelleerimislatil. Arvutage välja vahe d, mis jääb kõrguse a

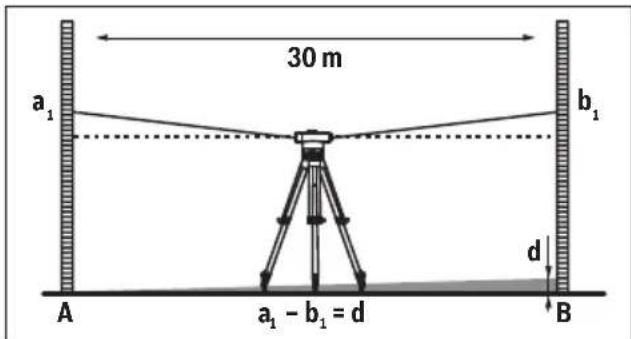

nivelleerimislatil A ja kõrguse

nivelleerimislatil B vahele. Näide:

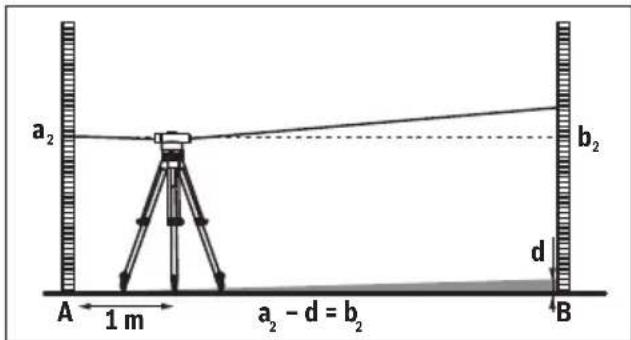

=1,937m– 1,689 m = 0,248 m = d Asetage seade umbes 1 m kaugusele nivelleerimislatist A. Pärast mõõteseadme väljarihtimist ja fokusseerimist võtke kõrguse lugem a

nivelleerimislatilt A. Lahutage eelnevalt väljaarvutatud väärtus d mõõdetud kõrgusest a

, et saada ettenähtud kõrgust b

nivelleerimislatil B. Kui mõõdetud väärtus erineb arvutatud ettenähtud väärtusest rohkem kui 6 mm (GOL 20 D/G), 3 mm (GOL 26 D/G) või 2 mm (GOL 32 D/G) võrra, tuleb niitristi justeerida. Näide:

peab mõõtmisel olema 1,476 m ± 6mm. GOL 26 D/G: Kõrgus b

peab mõõtmisel olema 1,476 m ± 3mm. GOL 32 D/G: Kõrgus b

peab mõõtmisel olema 1,476 m ± 2mm. A B

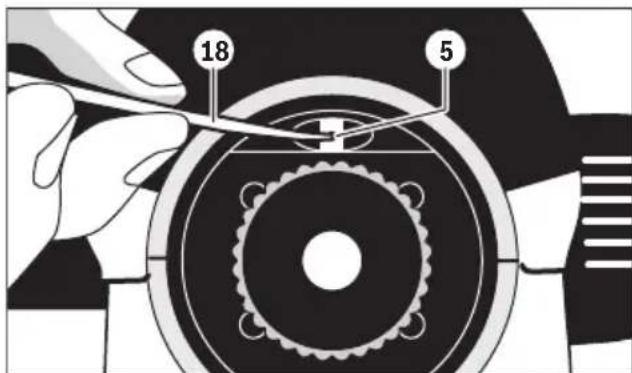

OBJ_BUCH-1239-002.book Page 102 Monday, June 18, 2012 10:51 AMLatviešu | 103 Bosch Power Tools 1 619 929 L41 | (18.6.12) Ristniidi reguleerimine Keerake lahti okulaari kate 4. Reguleerimistorniga 18 keerake reguleerimiskruvi 5 päripäeva või vastupäeva, kuni nivelleerimislatil B tehtaval mõõtmisel saavutatakse ettenähtud väärtus kõrguse b

puhul. Keerake okulaari kate 4 tagasi kohale. Näide: Mõõtmisel b
