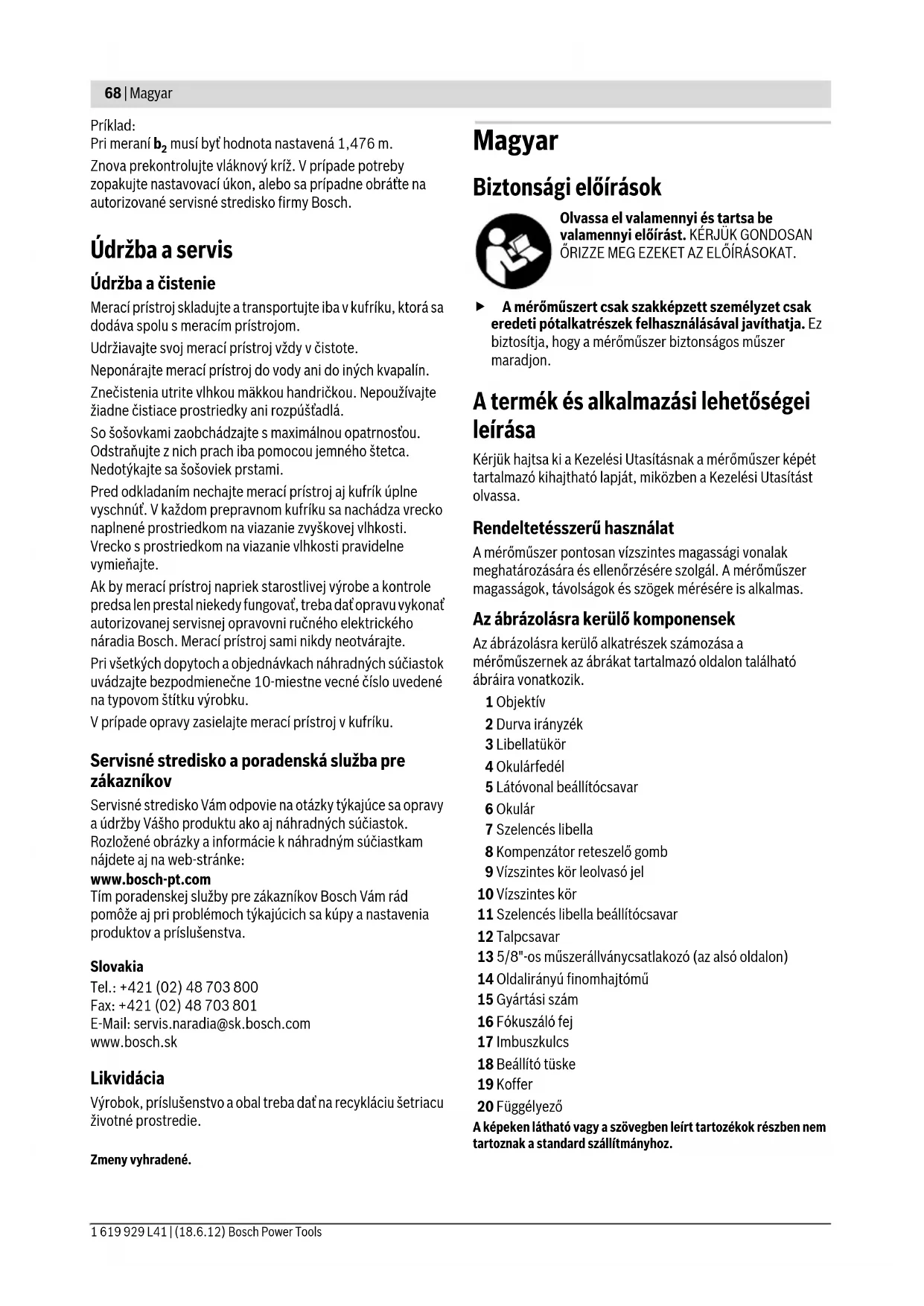

musí byť hodnota nastavená 1,476 m. Znova prekontrolujte vláknový kríž. V prípade potreby zopakujte nastavovací úkon, alebo sa prípadne obráťte na autorizované servisné stredisko firmy Bosch. Údržba a servis Údržba a čistenie Merací prístroj skladujte a transportujte iba v kufríku, ktorá sa dodáva spolu s meracím prístrojom. Udržiavajte svoj merací prístroj vždy v čistote. Neponárajte merací prístroj do vody ani do iných kvapalín. Znečistenia utrite vlhkou mäkkou handričkou. Nepoužívajte žiadne čistiace prostriedky ani rozpúšťadlá. So šošovkami zaobchádzajte s maximálnou opatrnosťou. Odstraňujte z nich prach iba pomocou jemného štetca. Nedotýkajte sa šošoviek prstami. Pred odkladaním nechajte merací prístroj aj kufrík úplne vyschnúť. V každom prepravnom kufríku sa nachádza vrecko naplnené prostriedkom na viazanie zvyškovej vlhkosti. Vrecko s prostriedkom na viazanie vlhkosti pravidelne vymieňajte. Ak by merací prístroj napriek starostlivej výrobe a kontrole predsa len prestal niekedy fungovať, treba dať opravu vykonať autorizovanej servisnej opravovni ručného elektrického náradia Bosch. Merací prístroj sami nikdy neotvárajte. Pri všetkých dopytoch a objednávkach náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku. V prípade opravy zasielajte merací prístroj v kufríku. Servisné stredisko a poradenská služba pre zákazníkov Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných súčiastok. Rozložené obrázky a informácie k náhradným súčiastkam nájdete aj na web-stránke: www.bosch-pt.com Tím poradenskej služby pre zákazníkov Bosch Vám rád pomôže aj pri problémoch týkajúcich sa kúpy a nastavenia produktov a príslušenstva. Slovakia Tel.: +421 (02) 48 703 800 Fax: +421 (02) 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch.sk Likvidácia Výrobok, príslušenstvo a obal treba dať na recykláciu šetriacu životné prostredie. Zmeny vyhradené. Magyar Biztonsági előírások Olvassa el valamennyi és tartsa be valamennyi előírást. KÉRJÜK GONDOSAN ŐRIZZE MEG EZEKET AZ ELŐÍRÁSOKAT. f A mérőműszert csak szakképzett személyzet csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy a mérőműszer biztonságos műszer maradjon. A termék és alkalmazási lehetőségei leírása Kérjük hajtsa ki a Kezelési Utasításnak a mérőműszer képét tartalmazó kihajtható lapját, miközben a Kezelési Utasítást olvassa. Rendeltetésszerű használat A mérőműszer pontosan vízszintes magassági vonalak meghatározására és ellenőrzésére szolgál. A mérőműszer magasságok, távolságok és szögek mérésére is alkalmas. Az ábrázolásra kerülő komponensek Az ábrázolásra kerülő alkatrészek számozása a mérőműszernek az ábrákat tartalmazó oldalon található ábráira vonatkozik. 1 Objektív 2 Durva irányzék 3 Libellatükör 4 Okulárfedél 5 Látóvonal beállítócsavar 6 Okulár 7 Szelencés libella 8 Kompenzátor reteszelő gomb 9 Vízszintes kör leolvasó jel 10 Vízszintes kör 11 Szelencés libella beállítócsavar 12 Talpcsavar 13 5/8"-os műszerállványcsatlakozó (az alsó oldalon) 14 Oldalirányú finomhajtómű 15 Gyártási szám 16 Fókuszáló fej 17 Imbuszkulcs 18 Beállító tüske 19 Koffer 20 Függélyező A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. OBJ_BUCH-1239-002.book Page 68 Monday, June 18, 2012 10:51 AMMagyar | 69 Bosch Power Tools 1 619 929 L41 | (18.6.12) Műszaki adatok Üzemeltetés f Minden munkakezdés előtt valamint a mérőműszer minden hosszabb szállítása után ellenőrizze a mérőműszer szintezési és kijelzési pontosságát. f Óvja meg a mérőműszert a nedvességtől és a közvetlen napsugárzás behatásától. f Ne tegye ki a mérőműszert extrém hőmérsékleteknek vagy hőmérsékletingadozásoknak. Például ne hagyja hosszabb ideig a mérőműszert egy autóban. Nagyobb hőmérsékletingadozások után hagyja a mérőműszert temperálódni, mielőtt azt ismét üzembe venné. Extrém hőmérsékletek vagy hőmérséklet ingadozások befolyásolhatják a mérőműszer mérési pontosságát. f Ügyeljen arra, hogy a mérőműszer ne legyen kitéve bármilyen lökéseknek vagy ütéseknek. Ha a mérőműszert erős külső hatás érte, a munka folytatása előtt ellenőrizze annak pontosságát („A mérőműszer pontosságának ellenőrzése”, a 70. oldalon). f Tegye bele a mérőműszert a készülékkel szállított kofferbe, ha azt nagyobb távolságokra (például autóban) szállítja. Ügyeljen a mérőműszer helyes helyzetére a kofferben. A kofferbe való behelyezéskor a kompresszor reteszelésre kerül, mivel az másképp erős mozgások esetén megrongálódhat. A mérőműszer felállítása és helyzetének beállítása Felszerelés a háromlábú műszerállványra Mindig stabil és a feldőlés vagy elcsúszás ellen védett helyzetben állítsa fel a háromlábú műszerállványt. Tegye fel a mérőműszert a 13 műszerállvány menetére és a műszeráll- vány rögzítőcsavarjával rögzítse. Állítsa be durván a háromlábú műszerállványt. Rövidebb szállítási útvonalak esetén a mérőműszert a háromlábú műszerállványra szerelve is lehet vinni. Annak Optikai szintező berendezés GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G Cikkszám 3 601 K68 400 3 601 K68 401 3 601 K68 000 3 601 K68 001 3 601 K68 500 3 601 K68 501 Munkaterület 60 m 60 m 100 m 100 m 120 m 120 m Magassági pontosság egy egyedi mérés esetén 3 mm/30 m 3 mm/30 m 1,6 mm/30 m 1,6 mm/30 m 1 mm/30 m 1 mm/30 m Eltérés 1 km-es kettős nivelláláshoz 2,5 mm 2,5 mm 1,5 mm 1,5 mm 1,0 mm 1,0 mm A szelencés libella pontossága 8´/2 mm 8´/2 mm 8´/2 mm 8´/2 mm 8´/2 mm 8´/2 mm Kompenzátor – Vízszintezési tartomány – Mágneses csillapítás ± 15´

Távcső – Ábra – Nagyítás – Látómező – Objektívátmérő – Minimális mérési szakasz – Szorzó tényező – Hozzáadandó állandó egyenes 20x 1°30´ 36 mm 0,3 m

egyenes 20x 1°30´ 36 mm 0,3 m

egyenes 26x 1°30´ 36 mm 0,3 m

egyenes 26x 1°30´ 36 mm 0,3 m

egyenes 32x 1°30´ 36 mm 0,3 m

egyenes 32x 1°30´ 36 mm 0,3 m

Vízszintes kör osztás 1° 1gon 1° 1gon 1° 1gon Műszerállványcsat- lakozó 5/8" 5/8" 5/8" 5/8" 5/8" 5/8" Súly az „EPTA-Proce- dure 01/2003” (2003/01 EPTA- eljárás) szerint 1,7 kg 1,7 kg 1,7 kg 1,7 kg 1,7 kg 1,7 kg Védettségi osztály IP 54 (por és fröccsenő víz ellen védett kivitel) Az ön mérőműszere a típustáblán található 15 gyártási számmal egyértelműen azonosítható. OBJ_BUCH-1239-002.book Page 69 Monday, June 18, 2012 10:51 AM70 | Magyar 1 619 929 L41 | (18.6.12) Bosch Power Tools biztosítására, hogy a mérőműszer eközben ne rongálódjon meg, a háromlábú műszerállványt a szállítás közben függőleges helyzetben kell tartani és nem szabad például vállon vinni. A mérőműszer helyzetének beállítása Állítsa be a úgy a mérőműszert a 12 talpcsavarok segítségével, hogy a légbuborék a 7 szelencés libella középpontjában legyen. Hozza a légbuborékot a két első talpcsavar (A és B) a két csavar közötti egyik középső helyzetbe. Ezután forgassa el addig a C talpcsavart, amíg a légbuborék a szelencés libella középpontjába kerül. A mérőműszernek a vízszintestől való, a szelencés libella bejátszása után még meglévő eltérését a kompenzátor egyenlíti ki. Ellenőrizze munka közben rendszeresen (például a 3 libellatükörre vetett pillantással), hogy a légbuborék még a szelencés libella középpontjában van-e. A mérőműszer központozása a padló egy pontja felett Szükség esetén központozza a mérőműszert a padló egy pontja felett. Ehhez akassza fel a 20 függőónt a háromlábú műszerállvány rögzítőcsavarjára. Állítsa be a mérőműszer helyzetét a padló adott pontja felett, ehhez vagy tolja el a mérőműszert a háromlábú műszerállványon vagy állítsa át a háromlábú műszerállványt. A távcső fókuszálása Vegye le a védősapkát az 1 objektívről. Irányítsa a távcsövet egy világos tárgyra vagy tartson egy fehér papírlapot az 1 objektív elé. Forgassa el a 6 okulárt, amíg a hajszálkereszt élesen és mélyfekete színben lesz látható. Irányítsa a távcsövet a szintező vonalzóra, szükség esetben használja ehhez a 2 durva irányzékot. Forgassa el a 16 fókuszáló fejet, amíg a szintező vonalzó osztómezeje élesen látható lesz. Állítsa be a hajszálkeresztet a 14 oldalirányú finomhajtómű segítségével pontosan a szintező vonalzó közepére. Egy helyesen fókuszált távcső esetén a hajszálkeresztnek és a szintező vonalzó képének nem szabad egymáshoz képest eltolódnia, ha az okulár mögött a kezelő elmozdítja a szemét. Mérési funkciók A szintező vonalzót mindig pontosan függőlegesen állítsa fel. Irányítsa a beállított helyzetű és fókuszált mérőműszert a szintező vonalzóra, úgy hogy a hajszálkereszt szintező vonalzó közepére essen. Olvassa le a magasságot Olvassa le a szintező vonalzón a hajszálkereszt középső vonalánál a magasságot. Az ábrán mért magasság: 1,195 m. Távolság mérése Központosítsa a mérőműszer azon pont felett, amelytől kezdve meg akarja mérni a távolságot. Olvassa le a szintező vonalzón a hajszálkereszt felső és alsó vonalánál a magasságot. Szorozza meg százzal a két magasság közötti különbséget, hogy megkapja a mérőműszer és a szintező vonalzó közötti távolságot. Az ábrán a mért távolság: (1,347 m – 1,042 m) x 100 = 30,5 m. Szögmérés Központosítsa a mérőműszer azon pont felett, amelyben kezdve meg akarja mérni a szöget. Irányítsa a mérőműszert az A pontra. Forgassa el a 10 vízszin- tes kört a nullpontjával a 9 leolvasó jel felé. Irányítsa a mérőmű- szert a B pontra. Olvassa le a 9 leolvasó jelnél a szög értékét. GOL 20 D/GOL 26 D/GOL 32 D: A példában mért szög: 45°. GOL 20 G/GOL 26 G/GOL 32 G: A példában mért szög: 45 gon. A mérőműszer pontosságának ellenőrzése Minden munkakezdés előtt valamint a mérőműszer minden hosszabb szállítása után ellenőrizze a mérőműszer szintezési és kijelzési pontosságát. A szelencés libella ellenőrzése Állítsa be a úgy a mérőműszert a 12 talpcsavarok segítségével, hogy a légbuborék a 7 szelencés libella középpontjában legyen. Forgassa el a távcsövet 180°-kal. Ha a levegőbuborék már nincs a 7 szelencés libella középpontjában, a szelencés libellát utána kell állítani. A szelencés libella utánállítása Forgassa el a 12 talpcsavarokat és hozza a 7 szelencés libella légbuborékját az ellenőrzési eljárás véghelyzete és a középpont közötti helyzetbe.

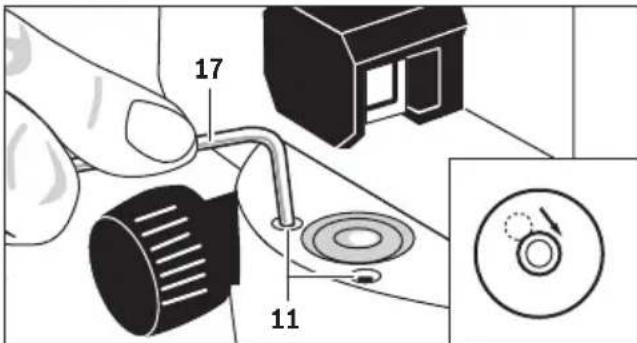

OBJ_BUCH-1239-002.book Page 70 Monday, June 18, 2012 10:51 AMMagyar | 71 Bosch Power Tools 1 619 929 L41 | (18.6.12) Ezután forgassa el a 17 imbuszkulccsal addig a 11 beállító csavarokat, amíg a légbuborék a szelencés libella középpontjába kerül. Ellenőrizze a szelencés libellát, ehhez forgassa el a távcsövet 180°-kal. Szükség esetén ismételje meg a beállítási eljárást vagy forduljon a Bosch vevőszolgálathoz. A kompenzátor ellenőrzése A mérőműszer beállítása és fokuszálása után olvassa le egy referencia pontban a magasságot. Ezután nyomja meg, majd ismét engedje el a kompenzátor 8 reteszelő gombját. Mérje ismét a referencia pontban a magasságot. Ha a két magasság nem esik pontosan egybe, javíttassa meg a mérőműszert egy Bosch-vevőszolgálattal. A hajszálkereszt ellenőrzése Az ellenőrzéshez egy kb. 30 m hosszú mérési szakaszra van szükség. Állítsa fel a mérőműszert szakasz közepére és az A és B szintező vonalzót a mérési szakasz két végére. A mérőműszer beállítása és fokuszálása után olvassa le mindkét szintező vonalzón a magasságot. Számítsa ki a d különbséget az A szintező vonalzón mért a

magasság és a B szintező vonalzón mért b

magasság között. Példa:

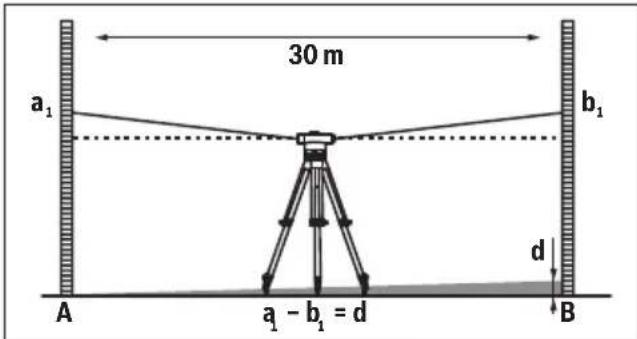

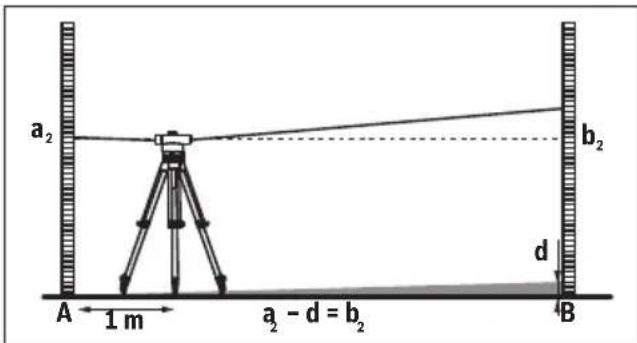

=1,937m– 1,689m =0,248m=d Állítsa fel a mérőműszert kb. 1 m távolságra az A szintező vonalzótól. A mérőműszer beállítása és fokuszálása után olvassa le az A szintező vonalzón a a

magasságot. Vonja le az előbb kiszámított d értéket a mért a

magasságból, hogy megkapja a B szintező vonalzón a b

magasság előírt értékét. Mérje meg a B szintező vonalzón a b

magasságot. Ha a mért érték több mint 6 mm-rel (GOL 20 D/G), több mint 3 mm-rel (GOL 26 D/G), illetve több mint 2 mm-rel eltér a kiszámított előírt értéktől, a hajszálkeresztet utána kell állítani. Példa:

magasságnak a mérés során 1,476 m ± 6 mm-nek kell lennie. GOL 26 D/G: A b

magasságnak a mérés során 1,476 m ± 3 mm-nek kell lennie. GOL 32 D/G: A b

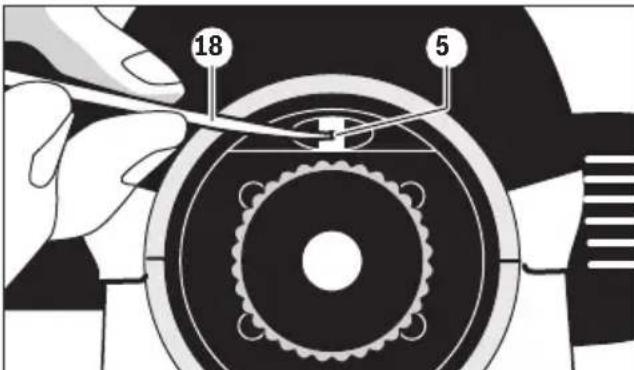

magasságnak a mérés során 1,476 m ± 2 mm-nek kell lennie. A hajszálkereszt utánállítása Csavarja le a 4 okulárfedelet. Forgassa el a 18 beállító tüskével az 5 beállító csavart az óramutató járásával megegyező, illetve ellenkező irányba, amíg a B szintező lécen végrehajtott mérésnél el nem éri a b

magasságot. Csavarja ismét fel a 4 kulárfedelet. Példa: A b

mérésénél az 1,476 m értéket kell beállítani. Ellenőrizze még egyszer a hajszálkeresztet. Szükség esetén ismételje meg a beállítási eljárást vagy forduljon a Bosch vevőszolgálathoz. Karbantartás és szerviz Karbantartás és tisztítás A mérőműszert csak a készülékkel szállított kofferben tárolja és szállítsa. Tartsa mindig tisztán a mérőműszert. Ne merítse vízbe vagy más folyadékokba a mérőszerszámot. A szennyeződéseket egy nedves, puha kendővel törölje le. Ne használjon tisztító- vagy oldószereket. A lencséket igen elővigyázatosan kezelje. A port csak egy puha ecsettel távolítsa el. Ne érintse meg a lencséket az ujjával. A tárolás megkezdése előtt várja meg, amíg a mérőműszer és a koffer teljesen kiszárad. A kofferben van egy zacskó
