NÁVOD NA OBSLUHU GOL 32 D Professional BOSCH
Vyrovná měřicho prístroje
Vysku odectete na nivalacni latu prostrechni rsky nitkového krize. V obrazku zmefená vyska: 1,195 m.
Měrění vzdálenosti

Ustred'te mérici pristroj nad bodem, od nehož ma byt vzdalenost zmerena.
Tento meraci pristroj je určený na zistovanie a kontrolu presnych vodorovných linii (rovín). Takisto je vchodné na meranie vyšok, vzdialeností a uhlov.
Vyobraznékomponenty
Cislovanie jegnotlivych zobrazenych componentov sa vztahuje na vyobrazenie meracieho pristroja na grafickej strane tohto Navodu na použivanie.
1 Objektiv
2 Hruby hladacik
3 Zrkadlo libely
4 Kryt okulara
5 Aretacna skrutka na nastavovanie zrakovej linie
6 Okulár
7 Zapuzdrená libela
8 Aretacny gombik pre kompenzator
9 Odcitavacia znacka pre horizontalny kruh
10 Horizontálny kruh
11 Aretačna skrutka na nastavovanie zapuzdrenej libely
12 Pătková skrutka
13 Stativové uchytenie 5/8" (na dolnej strane)
14 Jemny bočný posun
15 Sériové cislo
16 Zaostrovaci gombik
17 Kluc na skrutky s vnutornym sesthranom
18 Nastavovaci třn
19 Kufrik
20 Olovnica
Zobrażene alebo popisané prisluśenstvo nepatri do základnej vybavy produktu.

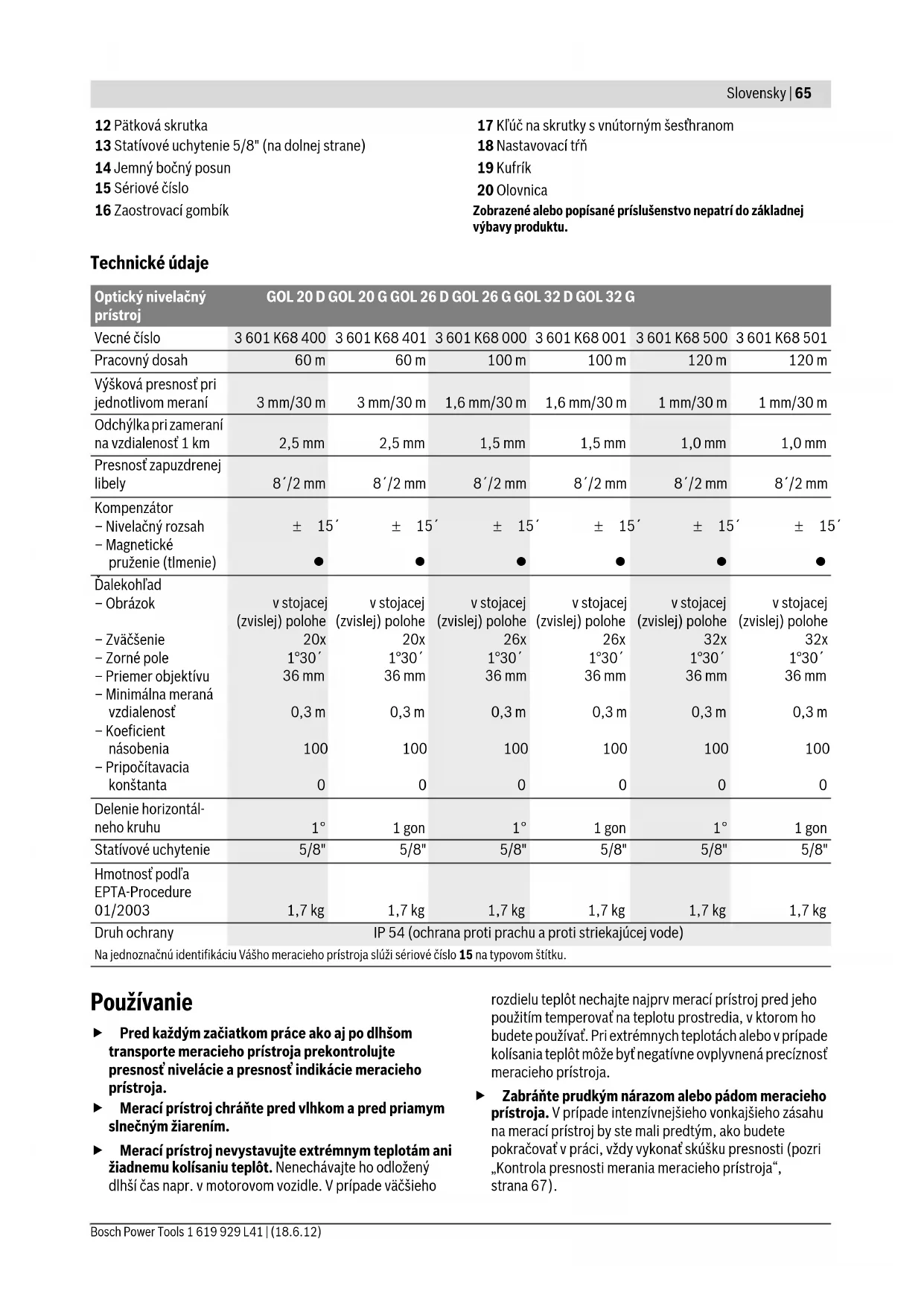

Technické udaje
| Optický nivelačný prístroj | GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G | |||||
| Vecné Číslo | 3 601 K68 400 | 3 601 K68 401 | 3 601 K68 000 | 3 601 K68 001 | 3 601 K68 500 | 3 601 K68 501 |
| Pracovný dosah | 60 m | 60 m | 100 m | 100 m | 120 m | 120 m |
| Výšková presnost pri Jednotlivom merani | 3 mm/30 m | 3 mm/30 m | 1,6 mm/30 m | 1,6 mm/30 m | 1 mm/30 m | 1 mm/30 m |
| Odchýlka pri zamerani na vzdialenost 1 km | 2,5 mm | 2,5 mm | 1,5 mm | 1,5 mm | 1,0 mm | 1,0 mm |
| Presnost zapuzdrenjej libely | 8'/2 mm | 8'/2 mm | 8'/2 mm | 8'/2 mm | 8'/2 mm | 8'/2 mm |
| Kompenzátor - Nivelačný rozsah - Magnetické pruženie (tlmenie) | ± 15' | ± 15' | ± 15' | ± 15' | ± 15' | ± 15' |
| Dalekohlad - Obrázok | v stojacej (zvislej) polohe | v stojacej (zvislej) polohe | v stojacej (zvislej) polohe | v stojacej (zvislej) polohe | v stojacej (zvislej) polohe | v stojacej (zvislej) polohe |
| -Zváčsenie | 20x | 20x | 26x | 26x | 32x | 32x |
| -Zorné pole | 1°30' | 1°30' | 1°30' | 1°30' | 1°30' | 1°30' |
| -Priemer objektívu | 36 mm | 36 mm | 36 mm | 36 mm | 36 mm | 36 mm |
| -Minimálna meraná vzdialenost | 0,3 m | 0,3 m | 0,3 m | 0,3 m | 0,3 m | 0,3 m |
| -Koeficient násobenia | 100 | 100 | 100 | 100 | 100 | 100 |
| -Pripočitavacia konstanta | 0 | 0 | 0 | 0 | 0 | 0 |
| Delenie horizontalného kruhu | 1° | 1 gon | 1° | 1 gon | 1° | 1 gon |
| Statívové uchytenie | 5/8" | 5/8" | 5/8" | 5/8" | 5/8" | 5/8" |
| Hmotnosf podla EPTA-Procedure 01/2003 | 1,7 kg | 1,7 kg | 1,7 kg | 1,7 kg | 1,7 kg | 1,7 kg |
| Druh ochrany | IP 54 (ochrana proti prachu a proti stiekajúcej vode) | |||||
Na Jednoznáčné identifikáciu Vášho meraceho prístroja slúži sériovie císló 15 na typovom štitku.
Použivanie
Pred kaźdym zaciatkom prace ako aj po dlhşom transporte meracieho pristroja prekontrolujte presnost nivalácie a presnost indikácie meracieho pristroja.
Meraci pristroj chrante pred vlhkom a pred priamym slnechnym ziarenim.
Meraci pristroj nevystavujte extremnym teplotam ani ziadnemu kolisaniu teplot. Nenechavajte ho odlozeny dlhsi cas napr. v motorovom vozidle. V pripevea sieho
rozdielu teplot nechajte majprv meraci pristroj pred jeho pouzitim temperovat na teplotu prostredia, v ktorom ho budete pouzivat. Pri extremnych teplotach alebo v pripade kolisania teplot moze byt negativne ovplyvnena preciznost meracieho pristroja.
Zabrante prudkym nárazom alebo pavom meracieho pristroja. V priade intenzivnejsieho vonkajsieho zasahu na meraci pristroj by ste mali predtym, ako budetePokračovat v práci, vždy vykonat šuksku presnosti (pozri „Kontrola presnosti merania meracieho pristroja“, strana 67).
Vlozte meraci pristroj do kufrika, v ktorom bol dodany, kad ho transportujete na vacdsie vzdialenosti (napr. v automobile). Dajte pozor na to, aby ste ulozili meraci pristroj do kufrika do spravnej polohy. Pri vkladani do kufrika sa kompenzator zaaretuje, pretoze v opacnom pripeade by sa mohol pri prudkych pohyboch poskodit.
Instalácia/nastavenie meracieho prístroja
Montáz na stativ
Postavte stativ do stabilnej polohy a zabezpeche ho proti preklopeniu alebo zošmyknutiu. Umiestnite meraci pristroj stativovym uchytenim 13 na zavit stativu a priskrutkuje meraci pristroj na stativ aretcnou skrutkou stativu.
Stativ hrubo vyrovnajte.
Na kratsie vzdialenosti možete meraci pristroj prenašaţ aj vtedy, ked' je namontovaný na statíve. Aby ste pritom meraci pristroj nepoškodili, treba statív držaţ pri prenašani vo zvislej polohe a nesmie sa napriklad nosit na pleci vo vodorovnej polohe.
Nastavenie meracieho prístroja
Vyrovnajte meraci pristroj pomocou patkovych skrutiek 12 tak, aby sa bublinka zapuzdrenej libely 7 nachadzala v strede.

1.

2.
Otačanim prvej oboch patkovych skrutiek A a B nastavte vzduchovú bublinku do stredovej polohy medzi obe tieto skrutky. Potom otáčajte tretiu patkovú skrutku C tak, aby sa vzduchová bublinka nachádzala v strede zapuzdrenej liberly. Po upokojení zapuzdrenej liberly sa este existujúce odchýlky meracieho prístroja od vodorovnej roviny vyrovnajú pomocou kompenzátora.
V priñe potreby vycentrjte meraci pristroj nad prislu-snym bodom podlavy. Zaveste na tento učel olovnicu 20 na aretačné skrutku statívu. Meraci pristroj nad podlahou (zemou) vyrovnajte takým spôsobom, ze meraci pristroj posúvate na statíve, alebo tak, ze prestavujete statív.
Zaostrenie d'alekohl'adu
Zlozte ochranny kryt z objektivu 1.

Nasmerujte d'alekohl'ad na nejak'y svetly podklad alebo podrzte list bieleho papiera pred objektivom 1. Otacajte okularom 6 dovtedy, kym nebudete vidiet vlaknovy kriz ostro a tmavociero.
Nasmerujte dalekohlad na nivalacnulatu, v pripe potreby pomocou hrubého hladáčika 2. Otáčajte zaostrovacim gombíkom 16 dovstedy, kym nebudete ostro vidiet dielik nivalacnej laty. Otácaním jemného bočného posuvu 14 vyrovnaje vlákový kriz presne na stred nivalacnej laty.
Pri správnom zaostrení dalekohl'adu sa vláknový kríž a obraz nivalacnej laty nesmú VOci sebe navzajom posunú't ani v pripad, ked'sa okzo za okulárom pohybuje.
Meracie funkcie
Instalujte meraciu latu vždy presne do zvislej polohy, Nasmerujte vyrovná (nastavený) a zaostrený meraci pristroj na nivalacné latu tak, aby sa vláknový križ nachadzal na strede nivalacnej laty.
Odčitanie výšky

Vcentrujte meraci pristroj nad tym bodom, od ktorého sa ma uskutočnit meranie.
Odčitajte výšku na nivalačnej late pri hornej a pri dolnej Čiarke vláknoveho križa. Vynásobte rozdiel oboch výšok cislom 100, aby ste dostali vzdialenost meraceho pristroja od nivalačnej laty.
Vzdialenost namerana na obrazku: (1,347m - 1,042m)× 100 = 30,5m
Meranie uhlov
Vycentrujte meraci pristroj nad tym bodom, od ktorého sa má uskutočnít meranie uhla.


4

B
Kontrola presnosti merania meracieho prístroja
Pred kazdym zaiciatkom prace ak o po dlhsmo transportemeracieho pristoja prekontrolujte presnost nivelacia apresnost indikacia meracieho pristoja.
Kontrola zapuzdrenejlibely
Vyrovnajte meraci pristroj pomocou patkovych skrutiek 12 tak, aby sa bublinka zapuzdrenej libely 7 nachadzala v strede.
Otocte dalekohlad o 180^ . Ak sa vzduchová bublinka nenachadza v strede zapuzdrenej libely 7, musi sa zapuzdrená libela najustovat (nastavit).
Nastavenie zapuzdrenej liberly

Vzduchovu bublinku zapuzdrenej libely 7
nastavte otacanim patkoych skrutiek 12 do
polohy v strede medzi koncovou polohou
kontrolného ukonu a medzi stredom.

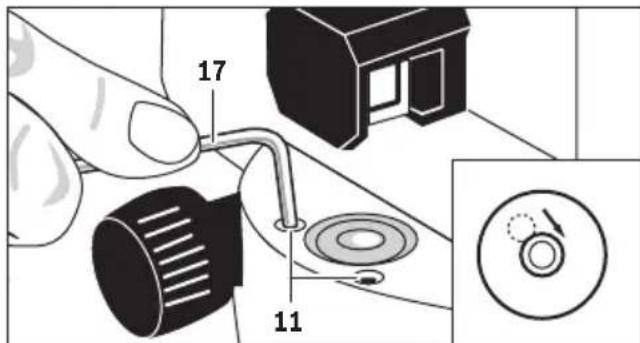

Pomocou kluca na skrutky s vnutornym sesthranom 17 otacajte areatacné skrutky 11 tak dlho, az sa bude vzduchovabublinka nachadzafv strede zapuzdrenej libely.
Kontrola vlaknového križa

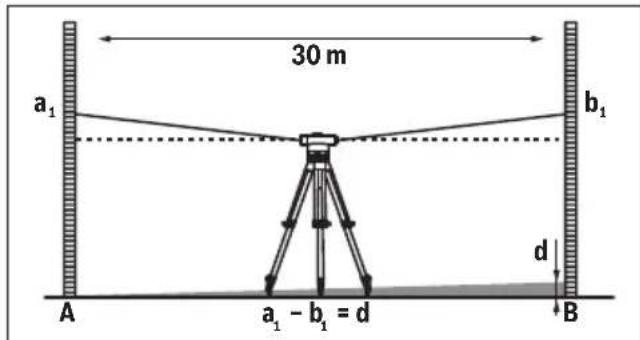

Na tuto kontrlu potrebujete meraciu trasu dlzikou priblizne 30m . Postavte meraci pristroj do stredu a nivelacné laty A a B na oba konce meracej trasy.

Po nastaveni a zaostreni meracieho pristroja odcitajte vysku na oboch nivalacnych latach. Vypocitajte rozdiel d medzi vyskou a1 na nivalacnej late A a vyskou b1 na nivalacnej late B.
Priklad:
$$ \begin{array}{l} \mathbf {a} _ {1} = 1, 9 3 7 \mathrm {m} \ \mathbf {b} _ {1} = 1, 6 8 9 \mathrm {m} \ \mathbf {a} _ {1} - \mathbf {b} _ {1} = 1, 9 3 7 m - 1, 6 8 9 m = 0, 2 4 8 m = d \ \end{array} $$

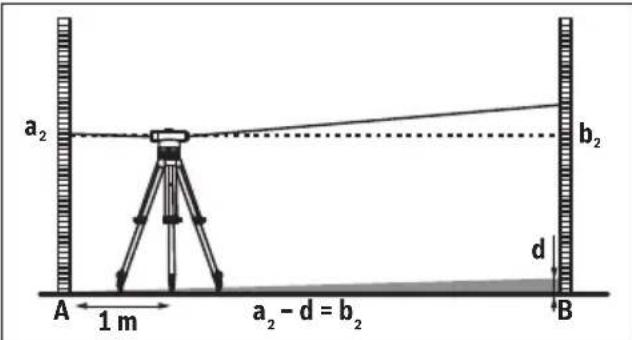

Postavte meraci pristroj priblizne do vzdialenosti 1 m od nivalacnej laty A. nastaveni a zaostreni meracieho pristroja ochoditaje vysku a2 na nivalacnej late A.
Nastavovanie vlaknového križa

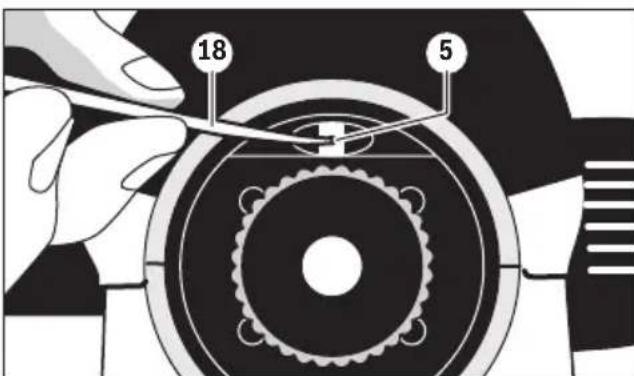

Odskrutkujte kryt okulara 4. Otacajte pomocounastavovacieho tna 18 aretacnu skrutku 5 v smere pohybu hodinovych ruciciek resp. proti smeru pohybu hodinovychruciciek tak, az sa pri merani na meracej late B dosiahnevypocitana hodnota pre vysku b2.
Kryt okulára 4 naskrutkujte opat na povodné miesto.
Priklad:
Pri merani b_2 musi byt hodnota nastavena 1,476 m.
Znova prekontrolujte vlaknovy križ. V pripe de potreby zopakujte nastavovaci ukon, alebo sa pripadne obratte na autorizované servisné stredisko firmy Bosch.
Udrzba a servis
Udrzbaa cistenie
Meraci pristroj skladujte a transportujte iba v kufriku, ktorá sa dodáva spolu s meracim pristrojom.
Znečistenia utrite vlhkou mäkkou handričkou. Nepoužívajte ziadne Čistiac prostriedky ani Rozpúšťadlá.
So šosovkami zaobchodzajte s maximánlou opatrnostou.
Odstrańjte z nich prach iba pomocou jemného stetca.
Nedotykajte sa shosoviek prstami.
Pred odkladanim nechajte meraci pristroj aj kufrik uplne vyschnut. V každom prepravnom kufriku sa nachadza vrecko naplenene prostriedkom na vizazanie zvyškovej vlhkosti. Vrecko s prostriedkom na vizazanie vlhkosti pravidelne vymieñajte.
Ak by meraci przystroi napriek starostlivej vyrobe a kontrole predsa len prestal niededy fungovat, treba dat opravu vykonat autorizovanej servisnej opravovni ručného elektrického náradia Bosch. Meraci przystroi sami nikdy neotvárajte.
Pri vsetkych dopytoch a objednávkach nahradnych suciastok uvádzajte bezpodmienečne 10-miestne vecné cislo uvedené na typovom štitku vyrobku.
V prípade opravy zasielajte meraci pristroj v kufriku.
Servisné stredisko a poradenská sluzba pre zákaznikov
Servisné strendisko Vám opovie na otázky týkajúce sa opravy a udžrby Vásho produktu ak o aj nahrdnych suciastok.
Tím poradenskéj slúžby pre zákaznikov Bosch Vám rád pomóze aj pri problémoch týkajúcích sa kúpy a nastavenia produktov a prisluşenstva.
Slovakia
Tel.: +421 (02) 48703800
Fax: +421 (02) 48703801
E-Mail: servis.naradia@sk.bosch.com
www.bosch.sk
Likvidácia
Vyrobok, prisluşenstvo a obal treba dat na recykláciu šetriacu Životné prostredie.
Zmeny vyhradene.
