NÁVOD NA OBSLUHU RC 2 Professional BOSCH

Znivelovani měricho prístroje

Nivelacni automatika automaticky vyrovná nerovnosti uvnitrozahsu samonivalce ±4°. Nivelace je ukoncena, jakmiele už laserove primky nepohybuji.

Neni-li automatická nivelace mozná, napr. kdyz se plocha sta novisté méricho pristroje odchyluje vice než 4° od horizontaly, blikaji laserové primky.

Postavte mici pristroj vodorovne a vyckejte samonivelace. Jakmile se mici pristroj nachazi uvnitr rozsahu samonivelace ± 4^ ,sviti paprsky laseru trvale.

Pri otrefesei ci zmenach polohy behem provozu se meici pri stroj automatickny opetzniveluje, pri vetsich zmenach polohy vsak mozná na jinou vysku. Po obnovené nivelaci zkontrolujte zakryt obou laserovych primek na referenčnim bodé (viz „Vyrovnani miéricho pristroje do vysky", strana 100), aby se za-branilo vyskovym chybám.

Vyrovnámiěricho pristroje do vysky

Ked'nie je text vystrażného stitka v jazyku Vasej krajiny, pred prvym použitim produktu ho prelepte dodanou nalepkou v jazyku Vasej krajiny.

Nesmerujte laserovy luc na osoby ani na zvierata, ani si ma nepozerajte do laseroveho luca. Tento meraci pristroj produktu laserove ziarenie laserovej triedy 3R podla normy IEC 60825-1. Priamy pohlad do laserovheo luca aj zvacsej vzdalenosti moze sposobit poeskodenie zruku.

Pokial' laserovy luc dopadne do oka, treba vedome zatvorit oci a okamzite hlavu otocit od lca.
Nepouzivajte laserove okuliare apo ochrannes okuliare. Laserove okuliare sluzia na lepsie zviditelenie laseroveho luca, pred laserovym ziarenim vsak nechrania.
Nepouzivajte laserovo ekuliare ako slnechne okuliare alebo ako ochranne okuliare v cestnej doprave. Laserove okuliare neposkytuju uplnu ochranu pred ultrafialovym ziarenim a zniuzuju vnimanie farieb.
Na laserovom zariadeni nevykonavajte ziadne zmeny.
Meraci pristroj nechavajte opravova'len kvalifikovanemu personalu, ktory pouziva originalne nahradné suciastky. Tym sa zaruci, ze bezpečnost meracieho pristroja zostane zachovaná.

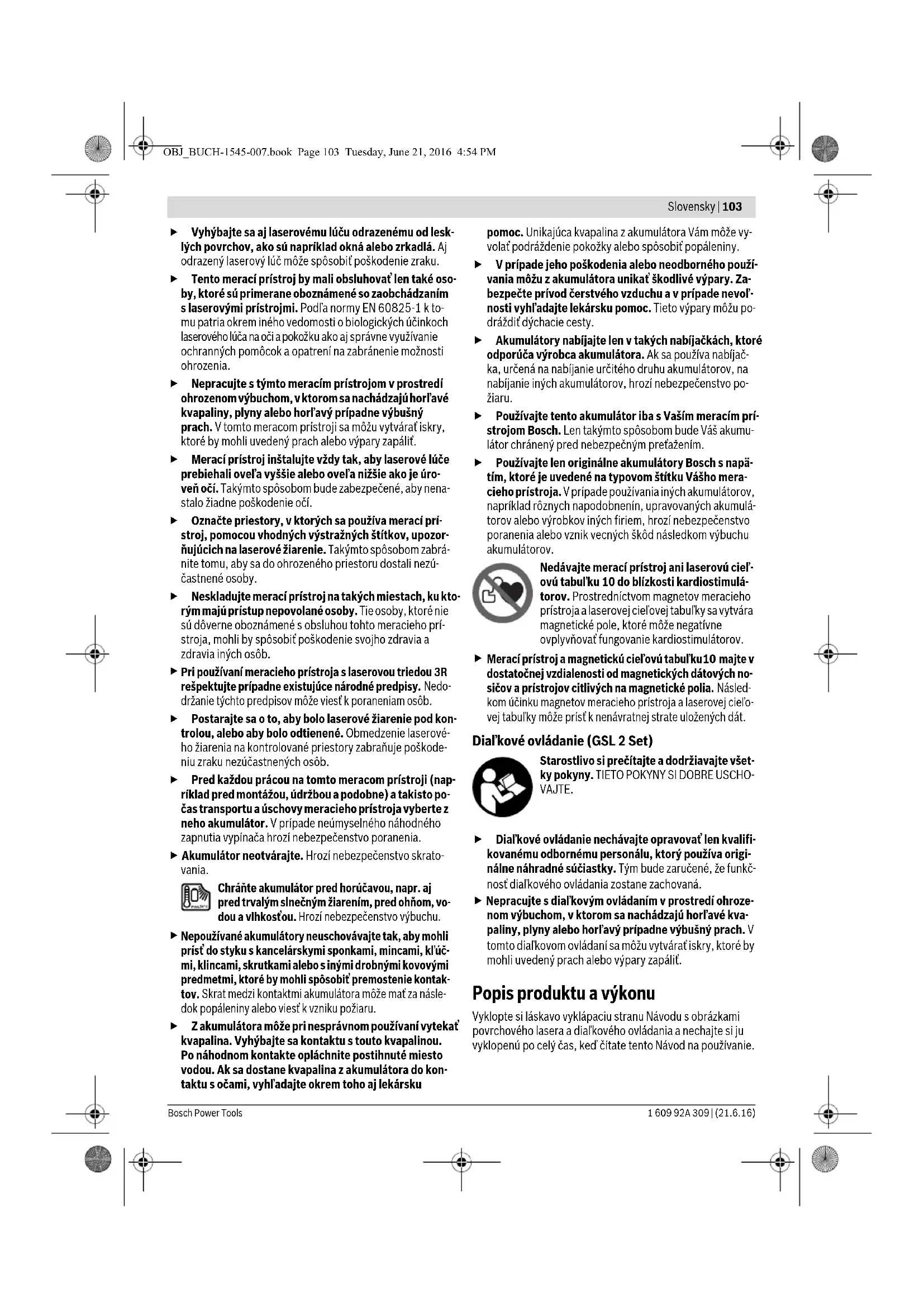

Slovensky | 103

Vyhybajte sa aj laserovemu lucu odazenemu od lesklych povrchov, ak su napriklad okna alebo zrkadla. Aj odazeny laserovy luc moze sposobit poskodenie zraku.
Tento meraci pristroj by mali oblsuhovat'len také osoby, ktoré su primerane oboznámene so zaobchodzanim s laserovymi pristrojmi. Pod'na normy EN 60825-1 k tomu patria okrem ineho vedomosti o biologickych učinkoch laseroveho lúca na oci a pokožku ak o správné vyuzivanie ochrannych pomocok a opatreni na zabránenie moznosti ohrozenia.
Nepracujte s tymto meracim pristrojom v prostredi ohrozenom vybuchom, vktorom sa nachadzaju horlavé kvapaliny, plyny alebo horlavy pripadne vybusny prac. V tomto meracom pristroji sa mozu vytvárat iskry, ktoré by mohi uvedeny prac alebo vypary zapalit.
Meraci pristroj instalujte vzyd tak,aby laserovle luce prebiehali ovefa vyssie alebo ove'naizsie ak je uroven ocf. Takymtosposobom bude zabezpecené,aby nenastalo ziadne poskodenie oci.
Oznacte priestory, v ktorych sa pouziva meraci pri stroj, pomocou vchodnych vystraznych stitkov, upozor-nujucich na laserové ziarenie. Takymto sposobom zabr- nite tomu, aby sa do ohrozeneho priestoru dostali nezu- castnene osoby.
Neskladujte meraci pristroj na takych miestach, ku kto-rym maju pristup nepovolane osoby. Tie osoby, ktorenie su doverne oboznamene's obsluhou tohto meracieho pr-stroja, mohli by sposobit poskodenie svojho zdavia a zdravia in'ych osob.
Pri použivani meracieho pristroja s laserovou triedou 3R respektujte pripadne existujuce narodné predpisy. Nedodžanie tychto predpisov moze viest'k poraneniam osob.
Postarajte sa o to, aby bolové ziarenie pod kontrolou, alebo aby bolodtienene. Obmedzenie laserového ziarenia na kontrlované priestory zabrańje poškodeniu zraku nezúcastnenych osob.
Pred každou prácou na toto meracom pristroji (napriklad pred montázou, udrzouba podobne) a takisto počas transporte a ušchovy meracieho pristroja vyberte neho akumulator. V pripe nuemselného nahodného zapnutia vypinača hroží nebezpečenstvo poranenia.
Akumulator neotvarajte. Hrozi nebezpecenstvo skratovania.

Chrante akumulator pred horucavou, napr. aj pred trvalym slnechnym ziarenim, pred ohnom, vodou avlkostou. Hrozi nebezpecenstvo vybuchu.

Nepouživané akumulátory neuschovávjte tak, aby mohl pris'do styku s kancelárskymi sponkami, mincami, kl'ucmi, klincami, skrutkami alebo sinímy dlrobnými kovovými predmetmi, ktoré by mohl sposobit premostenie kontak-tov. Skrat medzi kontaktmi akumulátora moze mat za násle-dok popaléniny alebo viest k vzniku požiaru.
Z akumulátora moze pri nesprávnom používani vytekat kvpalina. Vyhybajte sa kontaktu s touto kvapalinou. Po nahodnom kontakte oplachnite postihnute miesto vodou. Ak sa dostane kvapalina z akumulátora do kontaktu s ochami, vyhladajte okrem toho aj lekársku

pomoc. Unikajuca kvapalina z akumulatora Vam moze vyvolat podrazdenie pokozy alebo sposobit popaleniny.

V pripe jeho poskodenia alebo neodborneho pouzivania mozu z akumulatora unikat skodlivé vypary. Zabezpeite privod cerstveho vzduchu a v pripe nevol-nosti vyh'adajte lekarsku pomoc. Tieto vypary mozu podraždit'dychacie cesty.
Akumulatory nabijaje let v takch nabijačkach, ktoré odporuca vyrobca akumulatora. Ak sa použiva nabijačka, urcená na nabijanie urcitheho druhu akumulatorov, na nabijanie inych akumulatorov, hrozi nebezpecenstvo požiaru.
Používajte tento akumulátor iba s Vaśm meracim pri-strojom Bosch. Len takýmto spósobom bude Vás akumu-lator chráneny pred nebezpečnám pretažením.
Používajte len originalne akumulátory Bosch s napātim, ktoré je uvedene na typovom štǐkū Vášho meraceho prístroja. V pripadpe používania inych akumulátorov, napriklad roznych napodobnenin, upravovaných akumulátorov alebo vyrobkov inych fiirem, hroží nebezpečenstvo poranenia alebo vznik vecný škód následkom vybuchu akumulátorov.

Nedavajte meraci pristroj ani laserovu cielovu tabluku 10 do blizkosti kardiostimulatorov. Prostrednictvom magnetov meracieho pristroja a laserovej cielovej tablky sa vytvara magnetické pole, ktoro moze negativne ovplyvnovat fungovanie kardiostimulatorov.

Meraci pristroj a magneticku cielovu tabul'ku10 majtev dostatočnej vzdialenosti od magnetickych datovych nosicov a pristrojov citlivych na magnetické polia. Nasledkom učinku magnetov meracieho pristroja a laserovej cielovej tabulky moze pristk nenavratnej strate uloženych dát.

Dial'kové ovladanie (GSL 2 Set)

Starostlivo si preciitajte a dodrziavaje vsetkyPokyny. TIETO POKNY SI DOBRE USCHOVAJTE.

Dialkove ovladanie nechavajte opravovat'len kvalifikovanemu odbornemu personalu,ktory pouziva originalne nahradne sociastyk. Tym bude zarucene, ze funkocnost dialkoveho ovladania zostane zachovana.
Nepracujte s dial'kovym ovladanim v prostredi ohrozenom vybuchom, v ktorom sa nachadzaju hor'avé kvapaliny, plyny alebo hor'avy pripadne vybusny prac. V tomto dial'kovom ovladani sa mozu vyvtvarat iskry, ktoré by mohli uvedeny prac alebo vypary zapalit.

Tento meraci pristroj je vchodn y na pouzivanie vo vnutornych priestoroch (v miestnostiach).

Dialkove ovladanie (GSL 2 Set)

Toto dial'kové ovladanie je urcené na riadenie povrchovych laserovych pristrojov vo vnutornych priestoroch.

Vyobraznékomponenty

Cislovanie Jednotliych zobrazenych componentov sa vztahuje na vyobranenie povrchoveho lasera a dialkového ovladania na grafickych stranach toto Navodu.

Povrchovlaser

1 Vystupny otvor laserového luca
2 Vystrazny stitok laserovohe pristroja
3 Rukovat
4 Prijimacia shošovka pre dialkové ovladanie (GSL 2 Set)
5 Indikácia stavu natabia
6 Aretácia veka priehradky na baterie
7 Viecko priehradky na baterie
8 Vypinač
9 Otočný gombík na nastavenie výšky
10 Laserová cielová tabl'ka
11 Meraci hrot laserovej ciei'ovej tabulky
12 Sereiove cislo povrchovelo lasera
23 Akumulátor*

Dial'kové ovladanie

13 Vystupny otvor pre infraçerveny luc
14 Tlacidlo na rychle otacanie proti smeru pohybu hodinovych ruciciek
15 Tlacidlo na pomale otacanie proti smeru pohybu hodinovych ruciiek
16 Tlacidlo na otacanie proti smeru pohybu hodinovych ruciciek po krokoch
17 Tlacidlo na otacanie v smere pohybu hodinovych ruci- ciek po krokoch
18 Tlacidlo na pomale otacanie v smere pohybu hodinovych ruciciek
19 Tlaicidlo na rychle otacanie v smere pohybu hodinovych ruciiciek
20 Viecko priehradky na baterie dialkového ovladania
21 Aretácia viecka priehradky na batérié dialkového ovládania
22 Sériové cislo

Príslušenstvo/náhradné sučiastky

24 Okuliare na zviditelnenie laseroveho luce
25 Kufrik
* Zobrażé alebo popisané prislusentsvo nepatri do základnej vybavy produktu.

Technické udaje

Povrchový laser GSL 2 GSL 2 Set
Vecné Čísló	3 601 K64 000	3 601 K64 001
		3 601 K64 070
		3 601 K64 0RO
Otočný podstavec na motorové otáčanie ovládaný pomocou dial'kového ovládania	- •
Pracovný dosah1)
- bez laserovej ciełovej tabl'ky	10 m	10 m
- s laserovou cielovou tabl'kou	20 m	20 m
Presnoš nival)'će ±0,3 mm/m ±0,3 mm/m
Rozsah samonival)'će typicky	±4° ±4°
Doba nival)'će typicky	<5s <5s
Prevádková teplota	-10 °C...+50 °C	-10 °C...+50 °C
Skladovacia teplota	-20 °C...+70 °C	-20 °C...+70 °C
Relativna vlhköst' vzduchu max.	90 %	90 %
Laserová trieda	3R	3R
Typ lasera	630-670 nm, <5 mW	630-670 nm, <5 mW
C6	1	1
1) Pracovný dosah sa@mǒze následkom nepriaznivych podmienok (napriklad priamežiarenie slecného svetla) zmensifik.
Na jednoznačnú identifikaciu Väšho povrchového lasera slúži sériové Čísló 12 uvedene na typovom štiku produktu.

160992A309|(21.6.16)

Bosch Power Tools

Slovensky | 105

Povrchový laser GSL 2 GSL 2 Set
Batérie (alkalicko-mangánové)	4 x 1, 5 VLR06 (AA)	4 x 1, 5 VLR06 (AA)
Akumulátor (lítiovo-iónový)	10,8 V	10,8 V
Prevádkováživotnost
- Batérie (alkalicko-mangánové)	15 h	15 h
- Akumulátor (lítiovo-iónový) (1,3 Ah)	15 h	15 h
- Akumulátor (lítiovo-iónový) (1,5 Ah)	25 h	25 h
Hmotnost podla EPTA-Procedure 01:2014	1,4 kg 1,4 kg
Rozmery (dlžka x sírka x výška)	210 x 195 x 205 mm	210 x 195 x 205 mm
Druh ochrany	IP 54 (ochrana proti prachu a proti stiekajúcej vode)	IP 54 (ochrana proti prachu a proti stiekajúcej vode)

1) Pracovny dosah sa moze nasledkom nepriaznivych podmienok (napriklad priame ziarenie slenechno h svetla) zmensi.
Na jednoznačnu identifikáciu Vásho povrchového lasera slúži sériovi císló 12 uvedené na typovom štǐtku produktu.

Dial'kovéovladanie RC 2

Vecné Číso	3 601 K69 C00
Pracovný dosah)	20 m
Prevádková teplota	-10 °C...+50°C
Skladovacia teplota	-20 °C...+70°C
Batérié	3 x 1,5 V LRO3 (AAA)
Hmotnost podla
EPTA-Procedure 01:2014	0,05 kg
2) Pracovný dosah sa moze následkom nepriaznivych podmienok (napriklad priame ziarenie slnecného svetla) zmensif.
Na jednoznáčnu identifikaciu Vásho dialkového ovladania slúži sériové Číso 22 na typovom štiku.

Montáž

Napájanie povrchového lasera

Tento meraci pristroi sa da pouzivat bud' pomocou beznych bateri, aké ponuka maloobchod, alebo pomocou litiovo-ionovych akumulatorov.

Použivanie pomocou bateri (pozri obrazok B)

Pri prevadzke tohto meracieho pristroja odporucame pouzi- vanie alkalico-kmanganovych bateri.

Pri vkladani a vyberani bateri treba upravit nastavenie vsky meraceho pristroja do njnizsej polohy. Otocte na tento ucel gombik 9 nastavenia vsky az na doraz proti smeru pohyu hodinovych ruciciek.

Ak chcete otvorit viecko priehradky na batie 7, zatacte na aretaciu 6 a viecko priehradky na batie jegnodocho odklopte. Vlozte prisluanse batie. Dajte pozor na spravne polovanie podla vyobrazenia na vnutornej strane priehradky na batie.

Vymieñajte vždy vsetky batié rica sucasne. Pri Jednej ymene pouzivajte len batié Jedného vyrobcu a vždy také, ktoré maju rovnaku kapacitu.

Ked' meraci pristroj nebudete dlhshi cas pouzivat, vyberte z neho baterie. PoCAS dlhsieho skladovania meracieho pristoja mozu baterie skorodova f a samocinne sa vybit.

Použivanie s akumulátorom (pozri obrázok C)

Používajte len originalne litivo-iónové akumátry znáčky Bosch s napātm, ktoré je uvedene na typovom Štītku Vásho meraceho prístroja. Používanie inych akú-mulátorov moze mat za nasledok poranenie a spôsobit ne-bezpečenstvo požiaru.

Upozorenie: Pouzivanie takych akumulatorov, ktorne sú pre dané rucne elektrické naradie vchodné, moze mat za nasledok nesprávné fungovanie meracieho pristroja alebo sposobit jeho poškodenie.

Upozornenie: Akumulátor sa dodáva v Čiastocne nabitom

stave. Aby ste zarucili plny vykon akumulatora, pred prvym pouzitim akumulator v nabijačke uplnne napite.

Použivajte len tie nabijačky, ktoré su uvedene na strane prislušenstva. Len tieto nabijačky su konštruované na spožahlíve nabijanie litivovo-iónovych akumulatorov Vásho meracieho pristroja.

Litiovo-ionove akumulatory mozno kedykol'vek dobijat bez toho, aby to negativne ovplyvnilo ich zivotnost.

Prerusenie nabijaceho procesu takto akumulator neposko-dzuje. Akumulator je vybaveny tepelnou pointkou NTC, ktora dovoli nabijanie akumulatora len v rozsahu teplot medzi 0^ a 45^ . Vdaka tomu sa dosiahne vysoka zivotnost akumulatora.

Pri vkladani a vyberani akumulatora 23 treba upravit nastavenie vysky meraceho pristroja do najnizsej polohy. Otocte na tento ucel gombik 9 nastavenia vysky az na doraz proti smeru pohybu hodinovych ruciiek.

Ak chcete akumulator 23 vlozi, zatlachte na aretaciu 6 a viecko priehradky na baterie 7 odklopte. Nabity akumulatorzasunte az na doraz do priehradky na baterie a viecko priehradky na baterie uzavrite.

Prevadzka sakumulatorom 1,5-Ah: Aby ste mohli zavriet priehradku na baterie 7, musite odstranit penovu gumu na vnutornej strane viecka priehradky na baterie.

Ak chcete vybraf akumulator 23, zatlacte na aretaciu 6 a vieko priehradky na baterie 7 odklopte. Vytiahnite akumulator zpriehradky na baterie.

106 | Slovensky

Indikácia stavu nabilita

Tri zelené dióy LED indikácie stavu nabitia 5 indikuju stav nabitia bateri resp. akumulátora 23.

LED Kapacita

Trvalé svetlo 3 x zelená LED	≥2/3
Trvalé svetlo 2 x zelená LED	≥1/3

Trvalé svetlo 1 x zelená LED <1/3

Blikajuce svetlo 1 x zelená LED Rezerva

Ked'nebudete dial'kové ovládanie dlh'si cas pouzivat, vyberte z neho baterie. Počas dlhšieho skladovania by mohl baterie korodovat a mohl by sa aj samocinne vybjat.

Používanie

Uvedenie povrchového lasera do prevádzky

Meraci pristroj chrante pred vlhkom a pred priamym slnechnym ziarenim.
Meraci pristroj nevystavujte extrmynm teplotam ani ziadnemu kolisaniu teplot. Nenechavajte ho odlozeny dlshi cas napr. v motorovom vozidle. V pripeade vacsieho rozdielu teplot nechajte najpri vr meraci pristroj pred jeho pouzitim temperovat na teplotu prostredia, v ktorom ho budete pouzivat. Pri extrmnych teplotach alebo v pripeade kolisania teplot moze byt negativne ovplyvnena preciznost meracieho pristroja.
Zabrante prudkym nárazom alebo pádom meracieho prístroja. V tripade intenzivnejsieho vonkajsieho zasahu na meraci prístroj by ste mali predtym, ako budetePokračová v préci, vždy dat vykonaf kontrolu presnosti nivelácie meraceho prístroja v autorizovanom servisnom stredisku Bosch.
Ak budete meraci pristroj prepravovat na iné miesto, vypnite ho. Pri vypnuti sa vykyvná Jednotka zablokuje, inak by sa mohla pri prudsich pohyboch poskodit.

Instalacia meracieho pristroja

Postavte meraci pristroj na kontrolovanu podlahovu plochu na nejaky pevn'y podklad.

Presnost nivelacie moze byt ovplyvnena teplotou okolia. Najma rozdiely teploty prechadzajuce od zeme smerom hare mozu sposobovat vychlenie laserovoheho luca. Pretoze lokalnerozdiely teploty a prudenie vzduchu su v blizkosti podlahy najvyssie, mali by ste instalovat meraci pristroj vzyd v stredekontrolovanej podlahovej plochy.

Zapinanie/vypinanie

Ak chcete meraci pristroj zapnuit, posunte vypinae 8 do pohohy. On". Ihned'po zapnuti zaene meraci pristroj vysiela' laserovo luce z vystupnych otvorov 1.

Nesmerujte laserovy luc na osoby ani na zvierata (predovsetkym tak nerobte vo vyske ich ocl), ani sami sa nepozerajte do laseroveho luca (dokonca ani zvacsej vzdialenosti).

Použivanie s akumulátorom: Lítivo-iónový akumulátor je chráneny proti hlbokénu vybitu pomocou „elektronickej ochrany clanku (ECP-Electronic Cell Protection)”. Ked' je akumulátor vybity, meraci pristroj sa pomocou ochrannesho obvodu samocinne vypne.

Ak sa meraci pristroj kvoli vybitemu akumulatoru samocinne vypne, potom meraci pristroj vypnite aj pomocou vypinaça 8. Akumulator Najpv nabite, az potom meraci pristroj zapnite znova. Akumulator by sa mohol inak poskodit.

Nechajte meraci pristroj nanivelovat sa

Nivelacna automatika vyrovnava nerovnosti v rozsahu samonivalacie ± 4^ automaticky. Nivelacia je ukoncenv tom okamihu, ked sa laserove linie (ciary) prestanu pohybovat.

Ak nie je automatická nivalácia mozná, napr. preto, ze plocha stanoviska meracieho prístroja sa odchyluje od vodorovnej rovin y oviac 4°, laserovo ciary blikaju.

Postavte meraci pristroj do vodorovnej polohy a počkajte, kým sa uskutočni samonivalácia. Len co sa meraci pristroj nachadza v rozsahu samonivalácie ±4°, laserové luce opat trvalo svietia.

V priade otrasov meracieho pristroja alebo zmeny polohy pochas prevadzky sa meraci pristroj automatickzy znova nani veluje, v priade vyraznejsej zmeny polohy sa vsak moze na nivelova t aniu ysku. Po uskutočnéni novej nivalécie skontrolujte prekrytie oboch laserovych ciar na referencnombode (pozri odsek, Nastavenie vysky meracieho pristroja", strana 106), aby ste zabrnili yskovym chybám.

Nastavenie vysky meraceho pristroja

Tento meraci pristroj produktu dve laserovéciary, ktoré su priblizne od vzdialenosti 50 cm pred meracim pristrojom

Slovensky | 107

viditelne na ploche podlahy. Tieto ciary sa musia na referenc-nom bode, na ktorom su prvykrat viditelne na ploche podlahy, nastavit tak, aby sa prekryvali. Otaçajte na tento ucel gombilk 9 nastavenia vysky v smere pohbyu hodinovych ruciiek resp. v opacnom smere tak, aby sa obe ciary na referencnom bode prekryvala bola viditelna uz len jegna ciara.

Ak sa nedaju dostat obe laserove ciary otacanim nestavenia vysky do takej polohy, aby sa prekrvali, meraci pristroj sa nachadza vyrazne vo vyssej alebo v nizejpolohe akplocha podlahy. Postavte meraci pristroj na iny bod plochy s mensim vyskovym Rozdielem a tam ho nastavte tak, aby sa laserovciary prekrvali.

Uvedenie dial'kového ovládania do prevádzky (GSL 2 Set)

• Chrănte dialkovi ovládanie pred vlhkom a pred priamym slnečným ziarenim.
• Nevystavujte dial'kové ovladanie extremnym teplotám ani kolisaniu teplot. Nenechávajte ho odlozené dlhşi cas napr. v motorovom vozidle. V pripeadevacseho rozdielu teplot nechajte najprdial'kové ovladanie pred jeho pouzitim temperovaft na teplotu prostredia, v ktorom ho budete použivat.

Kym je vlozena bateria s dostatochnym napatim, zostava dialkove ovladanie schopne prevadzky.

Signály dialkoveho ovladania by mali prichadzaf na prijimaciu sosovku 4 v priamom smere spreda a sikmo zhora. Ked sa nedá dialkove ovladanie nasmerovaf priamo na prijimaciu sosovku, pracovny dosah dialkoveho ovladania bude mensí. Pomocou odrazov signalu (napr. od stien) sa moze dosah aj pri nepriamom signál opat zlepšit.

Zapnutie meracieho pristroja pomocou dialkového ovládania je mozné iba vtedy, ak sa preydym meraci pristroj yypol automaticky a ked'sa vypinač 8 nachadza stev polohe „On" (zapnute). Vypnutie pomocou dialkového ovládania nie je mozné.

Meranie

Manuálne otáčanie (GSL 2)

Otocthe hornu ccast meracieho pristoja k miestu, ktoré chcete skontrolovat. Po otočeni počkajte dovstedy, kym sa meraci prstoj naniveluje a kym sa laseroveciary prestanu pohybovat. Až potom skontrolujte, ci sa laseroveciary prekrývaju.

Automaticé otacanie (GSL 2 Set)

Vyhodnotienie vysledkov merania (pozri obrazky D-G)

Pomocou oboch laserovych ciar sa indikuje, ci je daná plocha vrovnakej yväské aka referenčný bod (pozri odsek „Nastavenie yväsky meraceho pristroja“, strana 106):

-Vsetky body, na ktorych sa laserovc ciary navzajom prekrv vaju, sa nachadzaju v rovnakej vyse aka referencny bod.
-Ako su viditel'né dye ciary vedla seba, alebo ak su laserové ciary prerusene, v takom priade sa vyska plochy podlahy na prislu'snom mieste odchyluje od vysky referencneho bodu.

Ak chcete odmerat velkost odchylky plochy podlahy, postavte laserovcuieovu tablku 10 na prisluanse kontrolovane miesto. Natocte laserovcuieovu tablku tak, aby lavavaserova ciara prebiehala presne na lavej referencnej ciare laseroveje cielovej tablky. Posunite hornucast laserovej cielovej tablky smerom hore resp. smerom dole tak, aby hrot 11 laserevej cielovej tablky dosadal na meranee miesto. Podla polohy pravej laserovej ciary na laserovej cielovej tablke mozete ochoditat yskovy Rozdiel medzi referencnym bodom a meranym bodom v milimetroch.

V pripeade, ze obe laserove ciary prebiehaju na ploche podlahy voci sebe navzajom v konstantnom uhle, je plocha podlahy naklonena.

Pokyny na použivanie

Davajte pozor na to, aby sa laserove ciary prekryvali navzajom celou sirkou. Sirka laserovych ciar sa vzdiale-nostou meni.

Transport meraceho pristroja

Na ulahcenie transportu meraceho pristoja sluzi rukovat 3. V priade potreby vyklopte rukovat smerom hare.

Okuliare na zviditel'nenie laseroveho luca (Prisluensstvo)

Okuliare na zviditelnenie laseroveho luca filtruju svte lo kolia. Vdaka tomu sa stava cervené svte lo lasera pre oko svtejejsim.

Nepouzivajte laserové okuliare akochranné okuliare.

Laserové okuliare slúžia na lepsie zviditelnéie laserového lúca, pred laserovým ziarením však nechránia.

108 | Slovensky

Nepouzivaje laserove okuliare ako slnechne okuliare alebo ako ochrannes okuliare v cestnej doprave. Laserove okuliare neposkytuju uplnu ochranu pred ultrafialovym ziarenim a zniuzju vnimanie farieb.

Pokyny pre optimálne zaobchodzanie s akumulátorom

Chrante akumulator pred vlhkostou a vodou.

Akumulator skladujte pri rozahu teploty od 0^ do 50^ . Nenechavajte napriklad lezaf akumulator v lete v motorovom vozidle.

Vyrazne skrátena prévadzková doba akumulátora po joho dobití signalizuje, ze akumulator je opotrebovaný a treba ho vymenit za nový.

Pred každou prácou na tomto meracom pristroji (napriklad pred montázou, udrzbou a podobne) a takisto počas transporte a ušchovy meracieho pristroja vyberte zneho akumulator. V pripadé neúmyselného náhodného zapnutia vypínača hroží nebezpečenstvo poranenia.

Povrchov' laser skladujte a transportujte iba v kufriku, ktorá sa dodáva spolu s meracim pristrojom.

Udrziavajte povrchov' laser a dial'kov' ovladanie vdy v cistote. Neponarajte povrchov' laser ani dial'kov' ovladanie do vody ani do in'ykh kvapalin.

Znečistenia utrite vlhkou mäkkou handričkou. Nepouživajte ziadne Čiustace prostriedky ani Rozpušťadla.

Cistite pravidene predovsetkym plochy na vystupnom otvore a davajte pozor, aby ste pritom odstranili pripadne zachytené vlakna tkaniny.

Ak by povrchov' laser alebo dial'kov' ovladanie napriek starostlivej vyrobe a kontrrole predsa len prestali niedy fungovaf, treba dat apravu vykonat do niedtorej autorizovanej servisnej opravovne ru'neho elektrickeho naradia Bosch. Povrchov' laser ani dial'kov' ovladanie sami nikdy neotvarajte.

Pri vsetkch dopytoch a objednavkach nahradhych suciatok uvadzajte bezopdmienečne 10-miestne vecné cislo uvedené na typovom stitku povrchoveho lasera resp. dialkového ovládania.

V takom pripeade, ked' si povrchov lyaser vyaduje opravu, zasielaite ho v kufriku.

Servisné stredisko a poradenstvo pri použivani

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a udžrby Vásho produktu akoj nahradnych suciastok. Rozlozené obrázky a informácie k nahradnym suciastkam najdete aj na web-stranke:

www.bosch-pt.com

Tim poradcov Bosch Vam s radostou poskytn pomoc pri otazkach tykajucich sa naish produktov a ich prisluenstva.

Slovakia

Na www.bosch-pt.sk si moźete objednat opravu Vásho strojá online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch.sk

Transport

Pouzitelné litiovo-ioniove akumuláry podliehajú poziadav-kam pre transport nebezpecného nákladu. Tieto akumuláryvšak smie použivate náradia prepravovat po cestach bez d'al-sich obmedzeni.

Pri zasielani tretimi osobami (napr.: leteckou dopravou alebo prostrednictvom spedicie) treba rešpektovat osobitné poziadavyk na obaly a oznacenie. V takomto pripadre treba pri priprave zasielky bezpodmienečne konzultovat's expertom pre prepravu nebezpećného tovaru.

Akumulatory zasielajte iba vtedy, ak nemaju poskodeny obal. Otvorene kontakty prelepte a akumulator zaralte tak, aby sa v obale nemohol posuva!.

Rsepekujte aj pripadne doplnujuce naroedne predpisy.

Likvidácia

Povrchov laserovy pristoj, dial'kové ovladanie, akumulator/batérié, prislu'senstvo a obal treba dat na recyklaci zu zodpovedajucu pozadovanej ochraneŽivotného prostredia.

Neodhadzujte povrchovy laser, dialkove ovladanie ani akumulatory/batarie do komunalneho oppadu!

Len pre krajiny EU:
