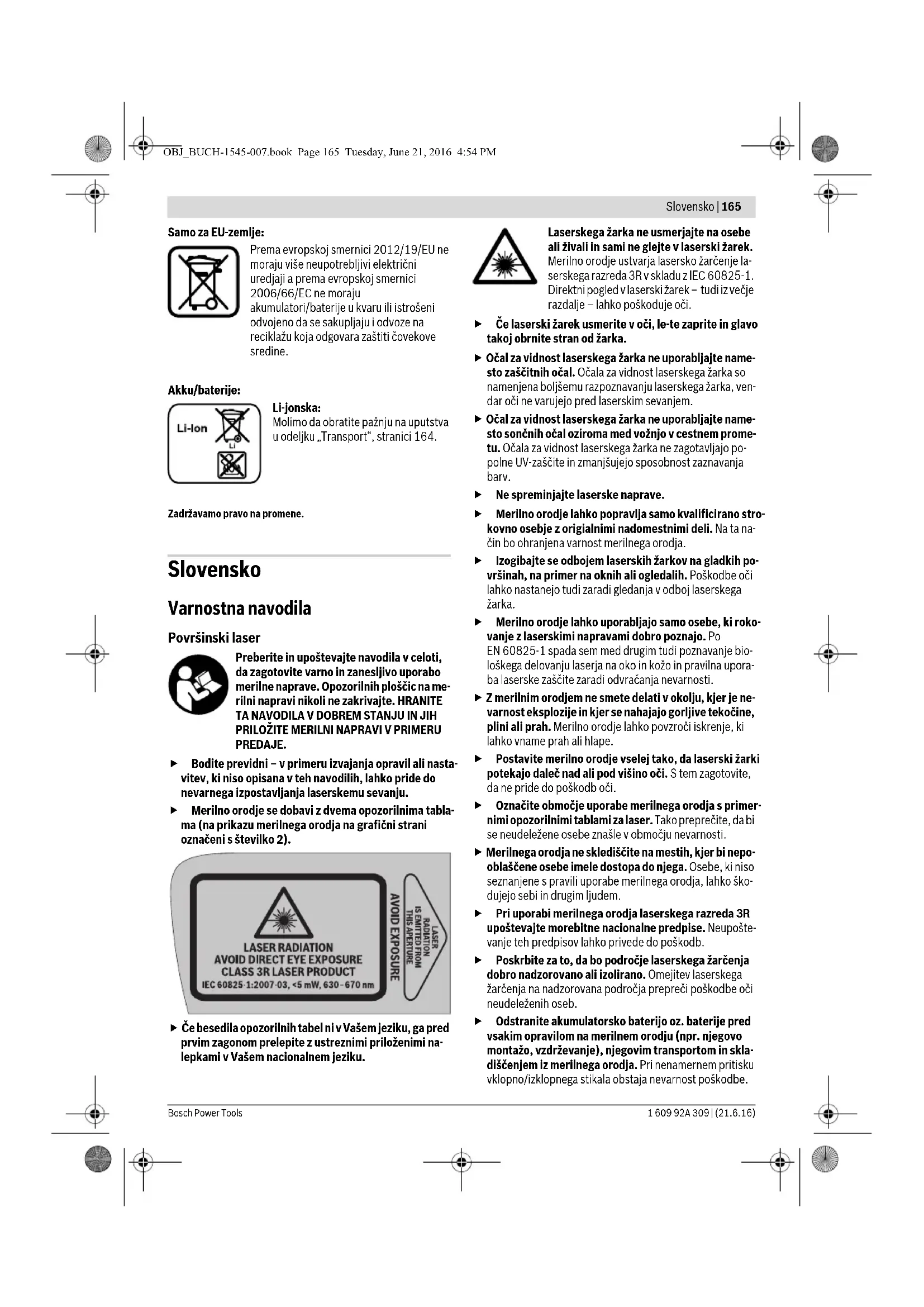

Bodite previdni - v primeru izvajanja oprvil ali nastavitev, ki niso opisana v teh navodilih, lahko pride do nevarnega izpostavljanja laserskemu sevanju.
Merilno orodje se dobavi z dvema opozorilnama tabla- ma (na prikazu merilnega orodja na graficni strani oznaceni s stevilko 2).

• Če besedila opozorilnih tabel ni v Vašem jeziku, ga pred prvim zagonom prelepitze 2 ustreznimi prilozeni na-lepkami v Vašem nacionalnem jeziku.

Laserskega zarka ne usmerjate na osebe ali zivali in sani nge glete v laserski zarek. Merilno orodje ustvarja lasersko zarcenje laserskega razreda 3Rv skladu z IEC 60825-1. Direktni pogled v laserski zarek - tudiz vecje razdalje - lahko poskoduje oci.

• Ce laserski zarek usmerite v oci, le-te zaprite in glavo takoj obrnite stran od zarka.
  Ocal za vidnost laserskega zarka ne uporabljate namesto zašcitnih ocal. Ocalza za vidnost laserskega zarka so namenjena boljsemu razpoznavanju laserskega zarka, vendar oci ne varujejo pred laserskim sevanjem.
  Ocal za vidnost laserskega zarka ne uporabljate namesto soncnih ocal oziroma med voznjo v cestnem prometu. Ocala za vidnost laserskega zarka ne zagotavljajo popolne UV-zašcite in zmanjsujejo sposobnost zaznavanja barv.
  Ne spreminjalte laserske naprave.
  Merilno orodje lahko popravlja samo kvalificirano strokovn osebej z origialnimi nadomestnimi deli. Na ta način bo ohranjena varnost merilnega orodja.
  Izogibajte se odbojem laserskih zarkov na gladkih povrsinah, na primer na oknih ali ogledalih. Poškodbe oci lahko nastanejo tudi zaradi gledanja v odboj laserskega zarka.
  Merilino orodje lahko uporabljago samo osebe, ki rokovanje z laserskimi napravami dobro poznajo. Po EN 60825-1 spada sem med drugim tudi poznavanje biološkega delovanju laserja na oko in kozo in pravilna uporaba laserske zašcite zaradi odvracanja nevarnosti.
  Z merilnim orodjem ne smete delati v okolju, kjer je nevarnost eksplozije in kjer se nahajao gorljive tekoçine, plini ali prah. Merilno orodje lahko povzroci iskrenje, ki lahko vname prah ali hlape.
  Postavite merilno orodje vselej tako, da laserski zarki potekajo dalec nad ali pod visino oci. S tem zagotovite, da ne pride do poskodb oci.
  Oznacite obmoce uporabe merilnega orodja s primernimi opozorilnimi tablamiza laser. Tako preprecite, da bi se neudelezene osebe znašle v območju nevarosti.
  Merilnega orodja ne sklediscitne na mestih, kjer binepooblascene osebe imele dostopa do njega. Osebe, ki niso seznanjene pravili uporabe merilnega orodja, lahko skodujejo sebi in drugim ljudem.
  Pri uporabi merilnega orodja laserskega razreda 3R upostevaje morebitne nacionalne predpise. Neupostevanje teh predpisov lahko privede do poskodb.
  Poskrbite za to, da bo podroce laserskega zarcenja dobro nadzorovano ali izolirano. Omejitev laserskega zarcenja na nadzorovana podroca prepreci poskodbe oci neudelezenih oseb.
  Odstranite akumulatorsko baterijo oz. baterije pred vsakim oprvilom na merilnem orodju (npr. njegov montažo, vzdřevanje), njegovim transportom in skladisčenjem iz merilnega orodja. Pri nenamernem pritisku vklopno/izklopnega stikala obstaja nevarnost poskodbe.

166 | Slovensko

Ne odpiraje akumulatorske baterije. Obstaja nevarnost katkega stika.

Zašcitite akumulatorsko baterijo pred vročino, npr. tudi pred stalnim sončnim obsevanjem, ognjem, vodo in vlažnostjo. Obstaja nevarnost eksplozije.

Neoporabljene akumulatorske baterije se ne smejo nahajati v blizini prisarniskih sponk, kovancev, kljucev, zebljev, vijakov ali drugih majhnih kovinskih predmetov, ki bilahko povzroci premostitevkontaktov. Kratek stik med kontakti akumulatorja lahko posledicno povzroci opekline ali pozar.
Pri napačni uporabi lahko iz akumulatorske baterije izstopi tekocina. Preprecîtekontaktznjo. Pri nakljuc-nem stiku izperite z vodo. Ob stiku tekocine zočmi mo-rate poleg tega poiskati zdravniško pomoc. Izstopajoca tekocina akumulatorske baterije lahko povzroci drażenje koze ali opekline.
Pri poskodbi in nepravilni uporabi akumulatorske baterije lahko izstopijo skodljivi hlapi. Poskrbite za dovajanje svezega zraka in pri tezahv podjite k zdavniku. Tihlapi lahko povzrocijo drazenje dihalnih poti.
Akumulatorske baterije polnite samo v polnilnih napravah, kijih priporoča proizvajalec. Za polnilno napravo, ki je primerna na doloceno vrsto akumulatorskih baterij, obstaja nevarnost požara v primeru, ce jo uporabljate z drugimi akumulatorskimi baterijami.
Akumulatorsko baterijo uporabljaje le v povezavi za visim merilnim izdelkom Bosch. Le tako je akumulatorska baterija zašcitena pred nevarno preobrenitvijo.

Uporabljajeismo originalneakumulatorskebaterij Boschznapetostjo,ki je navedena natipsiktabici vasega merilnegora orodja.Pri uporabi drugih akumulatorskih baterij,na primer ponaredkov,predelenih akumulatorshaterijaliakumulatorskihaterijtujih podjetijobstaja nevarnost poskodmb in materialnih skod zaradi eksplozijakumulatorskhaterij.

Poskrbite za to, da se merilno orodje in laserska ciljna tabla 10 ne nahajata v blizini srchni spodbujevalnikov. Magneti merilenga orodja in laserske ciljne table ustvarjajo polje, ki lahko vpliva da delovanje srchni spodbujevalnikov.

Merilno orodje in laserska ciljna tabla 10 se ne smeta nahajati v blizini magnetnih nosilcev podatkov in na magnet obcutljivih naprav. Zaradi vplivanja magnetov merilnega orodja in laserske ciljne table lahko pride do nepopravljiivih izgub podatkov.

Daljinski upravljalec (GSL 2 Set)

Vsa navodila morate prebrati in jih upostevati. TA NAVODILA DOBRO SHRANITE.

Popravilo daljinskega upravljalca - samo z originalni mi rezervnimi deli - smejo izvajati le kvalificirani strokovnjaki. S tem je zagotovljeno, da se ohrani funcional-nost daljinskega upravljalca.
Z daljinskim upravljalcem ne smete delati v okolju, kjer je nevarnost eksplozije in kjer se nahajao gorljive tekocine, plini ali prah. Daljinski upravljalec lahko povzrociiskrenje, ki lahko vname prah ali hlape.

Opis inzmogljivost izdelka

Prosimo, da odprite dvojno graficno stran s sikami povrsinskega laserja in daljinskega upravljalca in jo pustite odprto, medtem ko berete navodilo za uporabo.

Uporaba v sklearnznamenom

Povrsinski laser

Merilno orodje je namenjeno za preverjanje ravnosti talnih povrsin.

Merilino orodje primerno je za uporabo v notranjih prostorih.

Daljinski upravlaje (GSL 2 Set)

Daljinski upravljalec je namenjen za krmiljenje povrsinskih laserjev v notranjih prostorih.

Komponente na sliki

Ostevicenje prikazanih component se nanaša na prikaz povrsinskega laserja in daljinskega upravljalca na graficih straneh.

Povrsinski laser

1 Izstopna odprtina laserskega zarka
2 Opozorilna ploščica laserja
3 Rocaj
4 Sprejemna leça daljinskega krmilnika (GSL 2 Set)
5 Prikaz stanja napoljenosti
6 AretiranjePokrova predalicka za baterije
7 Pokrov predalicka za baterije
8 Vklopno/izklopno stikalo
9 Vrtljiv gumb visinske nastavitve
1.0 Laserska ciljna tabla
11 Merilna konica laserske ciljne table
12 Serija stevilka povrsinskega laserja
23 Akum. baterija*

Dalinski upravljalec

13 Izstopna odprtina za infrardeč zarek
14 Tipka za hitro vrtenje proti smeri urnega kazalca
15 Tipka za poćasno vrtenje proti smeri urnega kazalca
16 Tipka za postopno vrtenje proti smeri urnega kazalca
17 Tipka za postopno vrtenje v smeri urnega kazalca
18 Tipka za poçasno vrtenje v smeri urnega kazalca
19 Tipka za hitro vrtenje v smeri urnega kazalca
20 Pokrov predaljcka za baterije vkl. z daljinskim upravljalcem

Slovensko|167

21 AretiranjePokrova predalcka za baterije daljinskega upravljalca
22 Serijaška steviška

Pribor/nadomestni deli

24 Očala za vidnost laserskega Žarka
25 Kovcek
Prikazan ali opisan pribor ne spada v standardni obseg dobave.

Tehnicni podatki

Površinski laser GSL 2 GSL 2 Set
Številka artikla	3 601 K64 000	3 601 K64 001
		3 601 K64 070
		3 601 K64 0RO
Daljinski vodeno motorna vrtljiva osnova	- •
Delovno območje1)
- brez laserske ciljne table	10 m	10 m
- z lasersko ciljno tablo	20 m	20 m
Točnost nivaliranja ±0,3 mm/m ±0,3 mm/m
Področje samoniveliranja tipićno	±4° ±4°
Čas nivaliranja tipićno	<5s <5s
Delovna temperatura	-10°C...+50°C	-10°C...+50°C
Temperatura skladišćenja	-20°C...+70°C	-20°C...+70°C
Relativna zračna vlaga maks.	90%	90%
Laserski razred	3R	3R
Tip laserja	630-670 nm, <5 mW	630-670 nm, <5 mW
C6	1	1
Baterije (alkalijski-manganove)	4 x 1,5 V LR06 (AA)	4 x 1,5 V LR06 (AA)
Akumulatorske baterije (litij-ionske)	10,8 V	10,8 V
Trajanje obratovanja
- Baterije (alkalijski-manganove)	15 h	15 h
- Akumulatorske baterije (litij-ionske) (1,3 Ah)	15 h	15 h
- Akumulatorske baterije (litij-ionske) (1,5 Ah)	25 h	25 h
Teža po EPTA-Procedure 01:2014	1,4 kg	1,4 kg
Mere (dolžina x širina x višina)	210 x 195 x 205 mm	210 x 195 x 205 mm
Vrsta zašcite	IP 54 (zašcita pred prahom in vodnimi curki)	IP 54 (zašcita pred prahom in vodnimi curki)
1) Delovno območje se lahko zaradi neugodnih pogojev v okolici (na primer direktno sončno sevanje) zmanjsa.
Za nedvoumno identificiranje povrsinskega laserjva velja serijska stevlka 12 na tipski tablici.

Daljinski upravljalec	RC 2
Številka artikla	3 601 K69 C00
Delovno območje2)	20 m
Delovna temperatura	-10 °C...+50 °C
Temperatura skladišćenja	-20 °C...+70 °C
Bateriji	3 x 1,5 V LR03 (AAA)
Teža po EPTA-Procedure 01:2014	0,05 kg
2) Delovno območje se lahko zaradi neugodnih pogojev v okolici (na pri-mer direktno sončno sevanje) zmanjsa.
Za nedvoumno identificiranje daljinskega upravljalca služi serijska ste-vilka 22 na tipski tablici.

Montaža

Oskrba z energijo povrsinskega laserja

Merilno orodje lahko upravljate ali z obicajnimi baterijami ali z litij-ionsko akumulatorsko baterijo Bosch.

Pogon z baterijami (glejtse silko B)

Pri uporabi merilnega orodja priporocamo uporabo alkalinh mangansikh baterij.

Za vstavljane in odstranitev baterij morate visinskio nastavitev merilnega orodja namestiti v najnji polozaj. V ta namen zavrtite glavo 9 visinske nastavitve do prislona v smeri proti urnemu kazalu.

Ce zeilite odpretiPokrov predalcka za baterije 7, pritisnite na aretiranje 6 in odpritePokrov predalcka.Vstavite baterije. Pri tem pazite na pravilnost polov, ki je prikazana na notranji straniPokrova predalcka za baterije.

168 | Slovensko

Vedno zamenjate obe bateriji hkrati. Uporabite samo bateriji istega proizvajalca in enake kapacitete.

• Ce merilnega orodja dalj casa ne boste uporabljali, od-stranite iz njega bateriji. Med dolgim skladišcenjem lahko bateriji zarjavita in se samodejno izpraznita.

Pogon z akumulatorsko baterijo (gleje sliko C)

Uporabljajeismo originalne litij-ionske akumulator-ske baterije Bosch z napetostjo, ki je navedena na tipski tablici vasega merilnega orodja. Uporaba drugih aku-mulatorskih baterij lahko vodi do poskodb in nevarosti pozara.

Oporzoro: Uporaba akumulatorskih baterij, ki niso namenjena za vase merilno orodje, lahko vodi do napačnegadelovanja ali poskodovanja merilnega orodja.

Opozorilo: Akumulatorska baterija je pri dobavi delno napoljena. Da bi lahko akumulatorska baterija razvila svjo polnozmogljivost, jo morate pred prvo uporabo v celoti napoliniti vpolnilni naprvi.

Uporablajte le polnilne naprave, ki so navedene na strani pribora. Izkljucno te polnilne naprave so uskljene s primernimi litij-ionskimi akumulatorskimi baterijami za va-se merilno orodje.

Litij-ionsko akumulatorsko baterijo lohko kadarkoli napolnite, ne da bi pri tem skrajsali zivljenjsko dobo. Prekinitev postopka polnjenja akumulatorske baterije ne poskoduje.

Akumulatorska baterija je opremljena z nadzorom temperatu- re NTC, ki dovoljuje polnjenje le v temperaturnem obmoju med 0^ und 45^ . Zaradi tega ima akumulatorska baterija visoko ziviljensko dobo.

Za vstavljanje in odstranitev akumulatorske baterije 23 morate visinskiostavstitutev merilnegarodja namestiti v najnizji po lozaj.V tamen zavrite glavo 9 visinske nastavitve do prislo na v smeri proti urnemu kazalu.

Ce zeilite vstaviti akumulatorsko baterijo 23, pritisnite na aretiranje 6 in odprite Pokrov predalcka za baterije 7. Potisnite napolnjeno akumulatorsko baterijo do prislona v predalcek za baterije in zaprite predalcek za baterije.

Delovanje z 1,5 akumulatorsko baterijo: Da boste lahko za prli popkov predalcka za baterije 7, morate odstraniti blazilnik iz pene, ki se nahaja na notranji strani predalcka za baterije.

Če Želite odstraniti akumulatorsko baterijo 23, pritsinite na aretiranje 6 in odpritePokrov predalčka za baterije 7. Potegnite akumulatorsko baterijo iz predalčka za baterije.

Prikaz stanja napoljenosti

Tri zelene svetilke LED na prikazu stanja napoljenosti 5 pri- kazujejo stanje napolnitve baterij oz. akumulatorske baterije 23.

LED Kapaciteta

Trajno sveti 3 x zelena ≥ 2/3

Trajno sveti 2 x zelena ≥ 1 / 3

Trajno sveti 1 x zelena <1/3

Utripajoča luč 1 x zelena Rezerva

Oskrba z energijo daljinskega upravljalca (GSL 2 Set)

Pri uporabi daljinskega upravljalca priporocamo uporabo alkalnih mangansikh baterij.

Ce zejite odpretiPokrov predalcka za baterije 20 pritisnite na aretiranje 21 in smenitePokrov predalcka za baterije.Vstavite baterije.Pri tem pazite na pravilnost polov, kot je prikazano na notranji straniPokrova predalcka za baterije.

Vedno zamenjate obe bateriji hkrati. Uporabite samo bateriji istega proizvajalca in enake kapacitete.

Ce daljinskega upravljalca dalj casa ne uporabljaje, vzemite baterije iz daljinskega upravljalca. Baterije lahko pri daljsem skladischenju korodirajo in se same izprazejo.

Delovanje

Zagon povrsinskega laserja

Zavarujte merilno orodje pred vlago in direktnim soncim sevanjem.
Ne izpostavljaje merilnega orodja ekstremnim temperaturam ali ekstremnenu nihanju temperature. Poskrbite za to, da npr. ne bo lezalo dalj casa v avtomobilu. Ce je merilno orodje bilo izpostavljeno vecjm temperaturim nihanjem, najprej pustite, da se temperatura pred uporabo uravna. Pri ekstremnih temperaturah ali temperaturinh nihanjih se lahko poskoduje natanncost delovanja merilnega orodja.
Preprecite moene sunke v merilno orodje ali padce n tla. Po mochnih zunanjih vplivih morate poskrbeti za to, da se nivelirna natancnost merilnega orodja preveri pri pooblascenem servisu Bosch.
Med transportom izklopite merilno orodje. Ob izklopu se nihajna enota zablokira, saj bi se sicer pri mocnem premikanju po skodovala.

Namestitev merilnega orodja

Postavite merilno orodje na trdno podlogo na tla, ki jih zeelite preveriti.

Na nivelirno natancnost lahko vlia tudi temperatura okolice. Se posebej temperaturne spremembe, ki potekajo od tal navzgor, lahko povzrocijo odklanjanje laserskega zarka. Ker je temperaturna plastovitost v blizini tal najvecja, morate merilno orodje vedno postaviti v sredini talne povrsine, ki jo zeelite preveriti.

Vklop/izklop

Za vklop merilnega orodja potisnite vklopno/izklopno stikalo 8 v položaj „On". Merilno orodje takoj po vklopu poslje laser-ske zarke iz izstopnih odprtin 1.

Laserskega zarka ne usmerjate na osebe ali zivali (sE posebej ne na visino oci) in sami ne glejte v laserski zarek (tudi ne iz veceje razdalje).

Za izklop merilnega orodja potisnite vklopno/izklopno stikalo 8 v položaj,Off".Ob izklopu se inhajna enota zablokira.

Ce merilnega orodja pribl. 30 min ne premikate oz. krnilite z daljinskim upravljalcem, se zaradi varovanja baterij oz. akumulatorske baterije avtomatsko izklopi.

Slovensko|169

Izklopite merilino orodje po avtomatskem izklopu na vklo-pno/izklopnem stikalu 8 in ga po potrebi ponovno vklopite. GSL 2 Set: S pritiskom poljubne tipke na daljinskem upravlajcu lahko merilino orodje po avtomatskem izklopu ponovno vklopite.

Vklopljenega merilnega orodja nikoli ne puscajie brez nadzorstva in ga po uporabi izklopite. Laserski zarek lahkozaslepi druge osebe.

Pri prekoraciti najvisje dovoljene delovne temperature, ki znaša 50^ se orodje zaradi zašite laserske diode izklopi. Po ohladitvi je merilno orodje spet pripravljeno na delovanje in lahko ga ponovno vklopite.

Pogonzakumulatorsko baterijo: Litij-ionske akumulatorske baterije so zavarovane pred globoko izpraznivjo z „Electronic Cell Protection (ECP)". Priizpraznjeni akumulatorski bateriji bo zašcitno stikalo izklopilo merilno orodje.

Ce se merilino orodje zaradi izpraznjene akumulatorske baterije avtomatsko izklopi, potem merilino orodje izklopite z vklopno/izklopnim stikalom 8. Pred ponovnim vklopom merilnega orodja morate napoliniti akumulatorsko baterijo napoliniti. V nasprotnem primuru se lahko akumulatorska baterija poskoduje.

Niveliranje merilnega orodja

Nivelirna avtomatika avtomatsko izravna neravnine znotraj samonivilirnega območja ±4°. Niveliranje je konçano takoj, ko se laserske linije ne premikajo vec.

Laserske linije utripajo, ce avtomatsko niveliranje ni mozno, npr. ker stojna ploskev merilnega orodja odstopa več kot 4° od vodoravnice.

Merilno orodje postavite vodoravno in počakajte na samonīveliranje. Kakor hitro se merilno orodje nahaja znotraj samonīvelirnegā obmoćja ±4°, laserski Žarki trajno svetijo.

Pri tresljajih ali sprembah polozaja med delovanjem se merlno orodje ponovno avtomatsko nivelira, pri vecjih sprembah polozaja pa morda na drugi visini. Da bi preverili napake pri visini, preverite pri ponovnem niveliranju prekritje obeh lasersikh linij na referencni tocki (glejte ,Naravnavanje merilnegaa orodja v visni", stran 169).

Naravnavanje merilnega orodja v višni

Merilno orodje ustvari dve laserski liniji, ki sta vidni na tleh nad razdaljo ca. 50 cm od merilnega orodja. Liniji se morata prekrivati na tej referencni tocki, kjer sta na tleh prvic vidni. V ta namen zavrtite gumb 9 visinske nastavitve v smeri urnega kazalca oz. proti smeri urnega kazalca takto dolgo, da se bosta obe laserski liniji na referencni tocki prekrili in bo vidna samo se ena linija.

Ce obeh laserskih linj z vrtenjem vsinske nastavitve ne boste mogli prekriti, stoji merilno orodje obcutno visje ali nizje od tal. Postavite merilno orodje na drugi tocki tal z manjso visinski rozliko in nato tam poskrbite za to, da se bosta laserski liniji prekrili.

Zagon daljinskega upravljalca (GSL 2 Set)

Dalginski upravljalec zašcitite pred mokroto in direktnim vpadom sonca.
Dalginskega upravljalca ne izpostavljaje externnim temperaturam ali temperaturnim nihanjem. Ne pustite, da bi daljinski upravljalec dalj casa lezal v avtomobilu. Pustite, da se temperatura daljinskega upravljalca pri vecejih temperaturnih nihanjih najprej uravna, preden jo vzamete v obratovanje.

Tako dolgo kot je vstavljena baterija z zadostno veliko napetostjo, ostane daljinski upravlajec pripravljen za obratovanje.

Signali daljinskega upravlalca morajo zadeti sprejemno leco 4 v neposredni smeri od spedaj in posevno zgoraj. Ce daljin-skega upravljalca ne morete usmeriti direktno na sprejemno leco, se zmanjsa delovn obmoce. Zaradi reflekcij signala (npr. na stenah) se lahko doseglivost tudi pri posrednem signalu spot izboljsa.

Vklop merilnega orodja z daljinskim upravljalcem je mozo sa mpo avtomatskem izklopu merilnega orodja, ko je vklopno/izklopno stikalo 8 se v položaju „On". Izklop z daljinskim upravljalcem ni mozen.

Postopek meritve

Rochnvrtenje (GSL 2)

Zavrtite zgornji del merilnega orodja na stran, ki jo zeilite preveriti. Pozasuku pocekajte, da se merilno orodje nivelira in se laserski liniji prenehata premikati. Sele nato preverite, ali se laserski liniji prekrivata.

Avtomatsko vrtenje (GSL 2 Set)

Če zeìte preveriti povrsino, zařtite zgornji del merilnega orodja s pomocjo daljinskega upravljalca. Vrtenje z roko ni možno.

Naslednje rotacijsk nestavitve so vam na razpolago:

Pritisnite tipko 19, da bi zagnali hitro, kontinuirano rotacijio v smeri urnega kazalca. S ponornim pritiskom tipke 19 boste koncali rotacijo.

Pritisnite tipko 14, da bi zagnali hitro, kontinuirano rotacijo proti smeri urnega kazalca. S ponornim pritiskom tipke 14 boste koncali rotacijo.

Pritisnite tipko 18, da bi zagnali poçasno, kontinui- rano rotacijio v smeri urnega kazalca. S ponovnim pritiskom tipke 18 boste koncali rotacijo.

Pritisnite tipko 15, da bi zagnali poçasno, kontinui-rano rotacijo proti smeri urnega kazalca. S ponov-nim pritiskom tipke 15 boste koncali rotacijo.

Pritisnite tipko 17 za enkratno, katko rotacijio v smeri urnega kazalca. Za vsako nadaljno posamezno premikanje ponovno pritisnite tipko 17.

Pritisnite tipko 16 za enkratno, kratko rotacijio proti smeri urnega kazalca. Za vsako nadaljno posamezno premikanje ponovno pritsnite tipko 16.

170 | Slovensko

Analiza merilnih rezultatov (gleje slike D-G)

Z obema laserkima linija se prikaze, ali se povrsina nahaja na isti visini kot referencna tocka (glejte „Naravnanje merilnega orodja v visni“, stran 169):

Vse tocke, kjer laserski liniji prekrivata druga drugo, se nahajao na isto visini kot referencna tocka.
- Ce sta razvidni dve liniji druga poleg druge ali ce sta laserski liniji prekinjeni, potem viśina tal na tem mestu odstopa od referencne tocke.

Da bi izmerili odstopanje tal, postavite lasersko cilno tablo 10 na mesto, ki ga zeilte preveriti. Zavrite lasersko ciljno tablo tako, da bo leva laserska linja potekala natancno na levirefencni liniji laserske ciljne table. Potisnite zgonji del laserske cilijne table navzgor oz. navzdol tako, da bo konica 11 laserske ciljne table nalegla na mesto, ki ga zeilite izmeriti. Na polozaju desne laserske linje na laserski ciljni tabli lahko odcitate visinski razliko med referencno tocko in merilno tocko v milimetrih.

Ce obe laserski liniji na tleh potekata v konstantnem kotu narazen, so tla nagnjena.

Navodila za delo

Pazite na to, da bosta laserski liniji preko celotne sirine lezali prekrivno druga na drugi. Sirina laserskih linij se spreminja z razdaljo.

Transport merilnegaf orodja

Ta lazji transport merilnega orodja sluzi rocaj 3. Po potrebi obrmite rocaj navzgor.

Ocala za vidnost laserskega zarka (pribor)

Ocala za vidnost laserskega zarka filtrirajo svetlobo okolice. S tem postane rdeca svetloba laserskega zarka svetlejsa za oko.

Ocal za vidnost laserskega zarka ne uporabljate namesto zašcitnih ocal. Ocalza vidnost laserskega zarka so namenjena boljsemu razpoznavanju laserskega zarka, vendar oci ne varujejo pred laserskim sevanjem.
Ocal za vidnost laserskega zarka ne uporabljate namesto soncnil ocal oziroma med voznjo v cestnem prometu. Ocalza za vidnost laserskega zarka ne zagotavljajo polne UV-zascite in zmanjsujuo sospobnost zaznavanja bary.

Opozorila za optimalno uporabo akumulatorske baterije

Akumulatorsko baterijo morate zavarovati pred vlago in vodo Akumulatorsko baterijo skladisčite samo v temperatumnem območju od 0 °C do 50 °C. Poleti ne pustite, da bi akumulatorka baterija oblezăva v avtomobilu.

Močno skrajšan ācas delovanja po napolnitvi nakazuje, da je akumulatorska baterija izrabljena in se mora nadomestiti. Upostevajte navodila za odstranjevanje odsluženih naprav.

Vzdrževanje in servisiranje

Vzdrževanje in cisčenje

Odstranite akumulatorsko baterijo oz. baterije pred vsakim opravilom na merilnem orodju (npr. njegov montažo, vzdřevanje), njegovim transportom in skladisčenjem iz merilnega orodja. Pri nenamernem pritisku vklopno/izklopnega stikala obstaja nevarnost poskodbe.

Povrsinski laser tansportirajte samo v prilozem kovcku.

Poskrbite za to, da bosta povrsinski laser in daljinski upravla lec vedno cista.

Povrsinskega laserja in daljinskega upravljalca ne smete potopiti vODO ali druge tekocine.

Umazanijo obrisite z vlažno, mehko krpo. Uporaba cistil in topi ni dovoljena.

Se posebno redno cistite povrsine ob izstopni odprtini laserjain pazite, da krpa ne bo pušcala vlaken.

Ce povrsinski laser in daljinski upravljalec kljub skrbnim stopkom proizvodnej in preizkusov kdaj ne bi delovala, morate poskrbeti za to, da se povrilo izvede s strani pooblasenega servisa za elektricna orodja Bosch. Povrsinskega laserjain daljinskega upravljalca sami ne smete odpirati.

Pri vseh vprasanijn in narocilih nadomestnih delov morate nujno navesti desetmestno stevilko izdelka s tipske tablice povrsinskega laserja oz. daljinskega upravljalca.

V primeru potrebnegapopravilamam povrsinski laser odpo-sljite v kovcku.

Servis in svetovanje o uporabi

Servis Vam bo dal odgovore na Vaša vprasnja glede popravilá in vzdřevanja izdelka ter nadomestnih delov. Risbe razsta-vjenega stanja in informacije onadomestnih delih se nahajato tudi na spletu pod:

www.bosch-pt.com

Skupina svetovalcev o uporabi podjetja Bosch Vam bo z vesejem v pomoč pri vprasanjih o nasih izdelkih in njihovega pribora.

Slovensko

Top Service d.o.o.

Celovska 172

1000 Ljubljana
Tel.: [phone]
Tel.: [phone]
Fax: [phone]

Hrvatski | 171

Transport

Uporabljene litij-ionske akumulatorske baterije so podvrzene zahtevam zakona o nevarnih sneveh. Uporabnik lahko akumulatorske baterije brez nadalnjih pogojev transportina na cesti. Pri posiljikh s strani tretjih (npr.: zracni transport ali spedicina) se morajo uposteveci posebine zahteve glede embalaze in oznacitve. Pri pripriav diopreme mora biti obvezno vkljucek strokovjak za nevarne snovi.

Akumulatorske baterije posilajte samo, ce je ohišje neposkodvo. Prelepite odprte kontakte in zapakirajte akumulatorske baterije tako, da se v embalazi ne premika.

Prosimo upostevajte tudi morebitne druge nacionalne predipse.

Odlaganje

Povrsinski laser, daljinski upravljalec, akumulatorske baterije/baterije, pribor in embalazo morate reciklari t v skladu z varstvom okolja.

Povrsinskega laserja, daljinskega upravljalca in akumulatorskih baterij/baterij ne smete odvreci med hisne opadke!

Samo za drzave EU:

V skladu z Direktivo 2012/19/EU se morajo elektricne naprave, ki niso vec v uporabi ter v skladu z Direktivo 2006/66/ES se morajo okvarjene ali obrjene akumulatorske baterije/baterije zbirati loceno in jih okolju pri-jazno reciklari.

Akumulatorji/baterije:

Li-Ion:
