NAVODILA ZA UPORABO GOL 32 D Professional BOSCH

Merilno orodje lahko popravlja samo kvalificirano strokovno osebje z origialnimi nadomestnimi deli. Na t način bo ohranjena varnost merilnega orodja.

Opis inzmogljivost izdelka

Prosimo odpritze zloženo stran, kjer je prikazano merilno orodje in pustite to stran med branjem navodila za uporabo odprto.

Uporaba v skladu z namenom

Merilno orodje je doloceno za izracun in preverjanje natančnih vodoravnih potekov visine. Poleg tega je primerno merjenje visin, razdalj in kotov.

K部件 na sliki

Ostevilcenje naslikanih component se nanaša na prikaz merilnegā orodja na strani z grafiko.

1 Objektiv
2 Grobi vizin
3 Ogledalo libele
4 Pokrov okularja
5 Justirni vijak za vidno linijo
6 Okular
7 Dozna libela
8 Zaporni gumb kompenzatorja
9 Odcitevalna oznaka horizontalnegakroga
10 Horizontalnikrog
11 Justirni vijak dozne libele
12 Vijak noge
13 Prijemalo za stativ 5 / 8'' (na spodnji strani)

14 Stranski gumb za fino nastavitev
15 Serijska stevilka
16 Fokusirni gumb
17 Inbus kljuc

18 Nastavni trn
19 Kovcek
20 Lot

Prikazan ali opisan pribor ne spada v standardni obseg dobave.

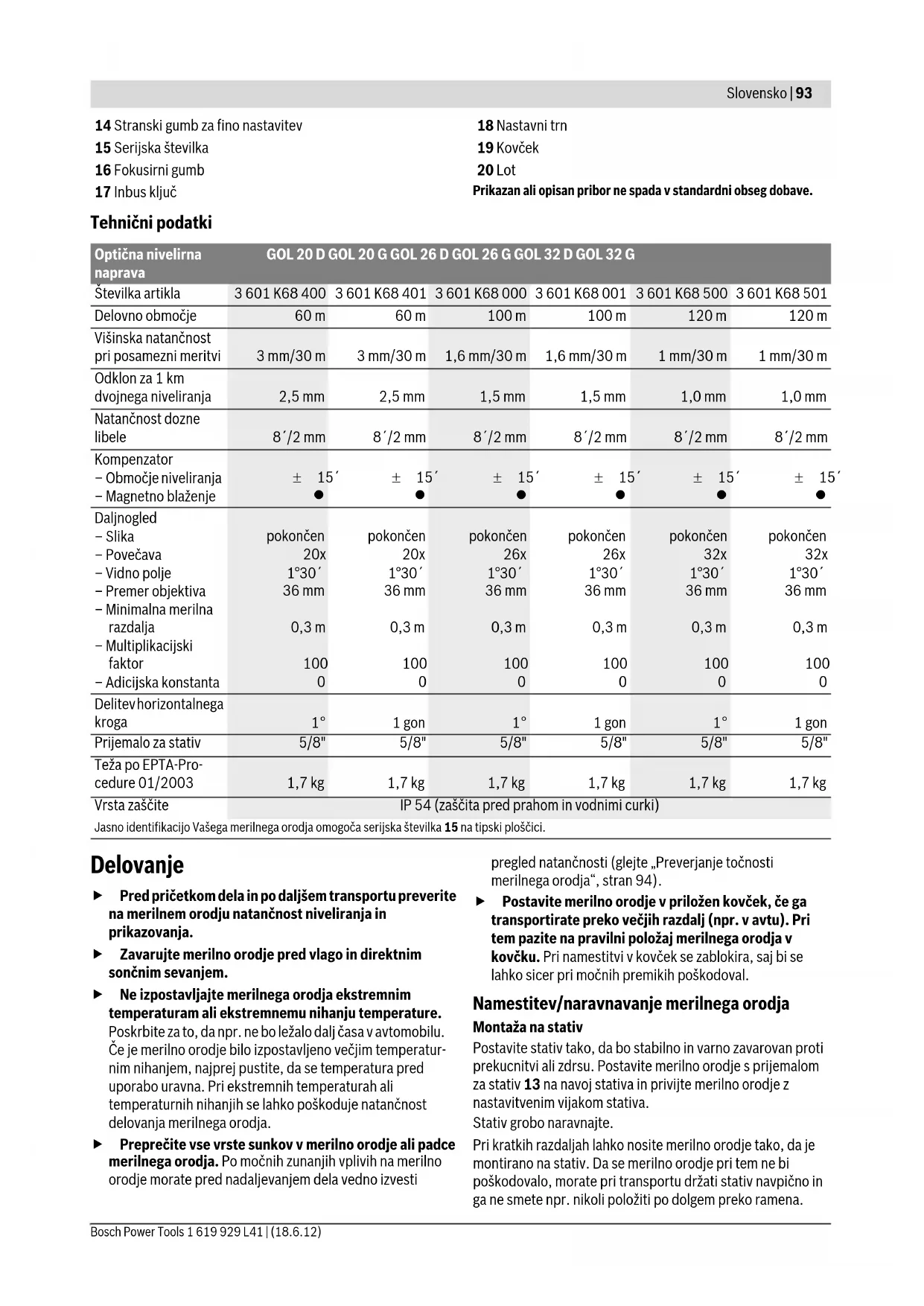

Tehnicni podatki

Optična nivelirna naprava	GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G
Števíka artikla	3 601 K68 400	3 601 K68 401	3 601 K68 000	3 601 K68 001	3 601 K68 500	3 601 K68 501
Delovno območje	60 m	60 m	100 m	100 m	120 m	120 m
Višinska natančnost pri posamezni meritvi	3 mm/30 m	3 mm/30 m	1,6 mm/30 m	1,6 mm/30 m	1 mm/30 m	1 mm/30 m
Odklon za 1 km dvojnegа niveliranja	2,5 mm	2,5 mm	1,5 mm	1,5 mm	1,0 mm	1,0 mm
Natančnost doze libele	8'/2 mm	8'/2 mm	8'/2 mm	8'/2 mm	8'/2 mm	8'/2 mm
Kompenzator - Območje niveliranja - Magnetno blaženje	± 15'	± 15'	± 15'	± 15'	± 15'	± 15'
Daljnogled - Slika - Povečava - Vidno polje - Premer objektiva - Minimalna merilna razdalja - Multiplikacijski faktor - Adicijska konstanta	pokočen 20x 1°30' 36 mm 0,3 m 100 0	pokočen 20x 1°30' 36 mm 0,3 m 100 0	pokočen 26x 1°30' 36 mm 0,3 m 100 0	pokočen 26x 1°30' 36 mm 0,3 m 100 0	pokočen 32x 1°30' 36 mm 0,3 m 100 0	pokočen 32x 1°30' 36 mm 0,3 m 100 0
Delitevhorizontalnega kroga	1°	1 gon	1°	1 gon	1°	1 gon
Prijemalo za stativ	5/8"	5/8"	5/8"	5/8"	5/8"	5/8"
Teža po EPTA-Procedure 01/2003	1,7 kg	1,7 kg	1,7 kg	1,7 kg	1,7 kg	1,7 kg
Vrsta zašcite IP 54 (zašcita pred prahom in vodnimi curki)
Jasno identifikaciono Vašega merilnegа orodja omogoča serijska stevilka 15 na tipski plošcici.

Delovanje

Pred prićetkom dela in po daljsem transportu preverite na merilnem orodju natančnost niveliranja in prikazovanja.
Zavarujte merilno orodje pred vlago in direktnim soncnim sevanjem.
Ne izpostavljte merilnega orodja ekstremnim temperaturam ali ekstremnenu nihanju temperature.

Poskrbite za to, danpr. ne bo lezalo dalj casa v avtomobilu. Ce je merilno orodje bilo izpostavljeno vecjim temperaturnim nihanjem, najprej pustite, da se temperatura pred uporabo uravna. Pri ekstremnih temperaturah ali temperaturnih nihanjih se lahko poskoduje natancnost delovanja merilnega orodja.

Preprečite vse vrste sunkov v merilno orodje ali padce merilnega orodja. Po močnih zunanjih vplivih na merilno orodje morate pred nadaljevanjem dela vedno izvesti

pregled natančnosti (glejte „Preverjanje točnosti merilnega orodja“, stran 94).

Postavite merilno orodje v prilozen kovcek, ce ga transportirate preko vecjih razdalj (npr. v avtu). Pri tem pazite na pravilni položaj merilnega orodja v kovcku. Pri namestitvi v kovcek se zablokira, saj bi se lahko sicer pri mochnih premikih poškodoval.

Namestitev/naravnavanje merilnega orodja Montaža na stativ

Postavite stativ takto, da bo stabilno in varno zavarovan proti prekucnitvi ali zdrsu. Postavite merilno orodje s priemalom za stativ 13 na navoj stativa in privijte merilno orodje z nastavitvenim vijakom stativa.

Stativ grobo naravnajte.

Pri katkih razdaljah lahko nosite merilno orodje takto, da je montirano na stativ. Da se merilno orodje pri tem ne bi poškodovalo, morate pri transportu držati stativ navpićno in ga ne smete npr. nikoli položiti po dolgem preko ramena.

Naravnavanje merilnega orodja

Merilno orodje naravnajte s pomocjo vijakov noge 12 tako, da se bo zračni mehurček nahajal v centru dozne libele 7.

Naravnajte zračni mehurček z vrtenjem prvih dveh vijakov noge A in B v položaj v sredini teh dveh vijakov. Zasukajte tretji vijak noge C takol dolgo, da se bo zračni mehurček v centru dozne libele.

Po prilagoditvi dozne libele se se obstojeci odkloni merilnega orodja od vodoravnice izravnajo s kompenzatorjem.

Med delom redno kontrolirajte (npr. s pogledom v ogledalo libele 3), ali se zračni mehurček še nahaja v centru dozne libele.

Centriranje merilnega orodja nad tocko na tleh

Po potrebi centrirajte merilno orodje nad tocko na tleh. V ta namen obesite lot 20 na nastavitveni vijak stativa. Naravnajte merilno orodje nad tocko na tleh tak, da premaknete merilno orodje na stativu ali pa tako, da prestavite stativ.

Fokusiranje dalnjogleda

Snamite zašlitniPokrov z objektiva 1.

Naravnajte dalnjogled na svetli objekt ali podržite bel kos papirja pred objektiv 1. Zasukajte okular 6 takodolgo, da boste videli nitni križ ostro in intensivno crno.

Naravnajte daljinogled na nivelirno letev, po potrebi s pomocjo grobega vizirja 2. Zasukajte fokusirni gumb 16 takodolgo, da boste ostro videli delilno polje nivelirne letve. Naravnajte nitni križ natančno na sredino nivelirne letve zzasukom stranskega gumba za fino nastavitev 14.

Pri pravilno fokusiranem dalnogledu se nitni križ in sika nivelirne letve ne smeta premikati drug proti drugemu, ko se premika.oko za okularjem.

Merilne funkcije

Nivelirno letev morate postaviti vedno natancno navpicno. Naravnajte nastvljeno in fokusirano merilno orodje na nivelirno letev, takdo ba nitni križ lezal na sredini nivelirne letve.

Odčitavanje visine

Višino odčitajte na nivelirni letvi na sredinski crti nitnega križa. Izmerjena višina na sliki: 1,195 m.

Merjenje razdalje

Centrirajte merilno orodje nad tocko, od koder se naj izmeri razdalja.

Višino odčitajte na nivelirni letvi na zgornji in spodnji Črti nitnega križa. Pomnožite razliko obeh visin s 100, takoboste dobili razliko od merilnega orodja k nivelirni letvi.

Izmerjena razdalja na sliki: (1,347m - 1,042m)× 100 = 30,5m

Merjenje kotov

Centrirajte merilno orodje nad tocko, od koder se naj izmeri kot.

Naravnajte merilno orodje na tocko A. Zavrtite vodoravni krog 10 z nicto tocko k odcitevalni oznaki 9. Naravnajte merilno orodje na tocko B. Ochodajte kot na odcitevalni oznaki 9.

GOL20D/GOL26D/GOL32D: Izmerjenikot v primeru: 4
GOL 20 G/GOL 26 G/GOL 32 G: Izmerjenikot v primeru: 45 gon.

Preverjanje točnosti merilnega orodja

Pred pricetkom dela in po daljsem transportu preverite na merilinem orodju natancnost niveliranja in prikazovanja.

Preverjanje dozne libele

Merilno orodje naravnajte s pomocjo vijakov noge 12 tako, da se bo zracni mehurcek nahajal v centru dozne libele 7.

Obrnite dalnjogled za 180^ . Če se zračni mehurček ne nepoha vec v centru dozne libele 7, morate dozno libelo ponovno justirati.

Ponovno justiranje dozne libele

Naravnajte zracni mehurcek dozne libele 7zzasukom vijakov noge 12 v položaj v sredomed koncim položajem postopka preveranja in centrom.

Zasukajte s pomočjo notranjega šestrobnega k½ça 17 justirne vijake 11 tak, da se bo zračni mehurček nahajal v centru dozne libele.

Preverite dozno libelo zzasukom daljnogleda za 180^ . Po potrebi ponovite postopek justranja in se, ce je potrebno, obrnite na servis podjetja Bosch.

Preverjanekompenzatorja

Po naravnavanju in fokusiranju merilnega orodja izmerite visino na referencni tocki. Nato pritisnite zaporni gumb 8 kompenzatorja in ga nato ponovno izpustite. Ponovno izmerite visino na referencni tocki.

Če obe visini nista popolnoma enaki, potem morate merilno orodje dati v popravilo v pooblascen servis Bosch.

Preverjanje nitnega križa

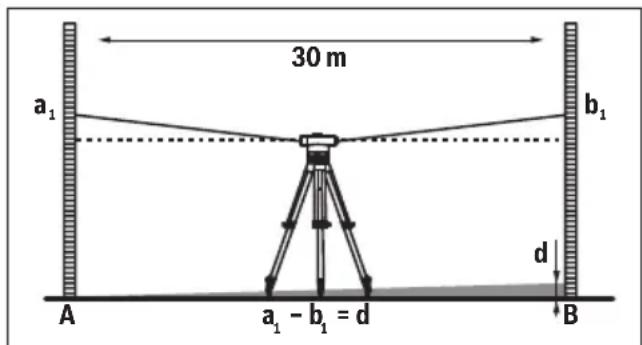

Za preverjanje potrebujete merilno razdaljo, ki je dolga pribl. 30m Merilno orodje postavite na sredino in nivelirni letvi A in B naj bosta na obeh koncih merilne razdalje.

Po naravnavanju in fokusiranju merilnega orodja odcitajte visino na obeh nivelirnih letvah. Izračunajte razliko d med visino a1 na nivelirni letvi A in visino b1 na nivelirni letvi B.

Primer:

a1 = 1,937m
b1 = 1,689m
a_1 - b_1 = 1,937m - 1,689m = 0,248m = d

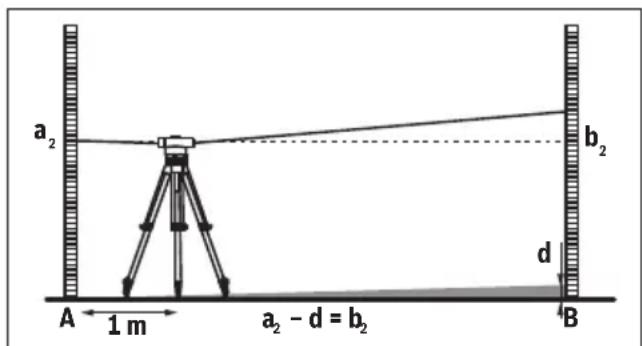

Merilno orodje postavite v oddaljenosti prbl. 1 m od nivelirne letve A. Po naravnavnaju in fokusiranju merilnega orodja ochoditajte visino a_2 na nivelirni letvi A.

Odstejte predhodno izračunano vrednost d od izmerjene visine a_2 , da bi takodobili predvideno vrednost za visino b_2 na nivelirni letvi B.

Izmerite visino b_2 na nivelirni letvi B. Ce odstopa izmerjena vrednost vecok 6 mm (GOL 20 D/G), 3 mm (GOL 26 D/G) oz. 2 mm (GOL 32 D/G) od izračunaneŽeljene vrednosti, morate ponovno justirati nitni križ.

Primer:

$$ \mathbf {a} _ {2} = 1, 7 2 4 \mathrm {m} $$

$$ \mathbf {d} = 0, 2 4 8 \mathrm {m} $$

$$ \mathbf {a} _ {2} - \mathbf {d} = 1, 7 2 4 \mathrm {m} - 0, 2 4 8 \mathrm {m} = 1, 4 7 6 \mathrm {m} $$

GOL 20 D/G: Visina b_2 mora pri merjenju 1,476 m znašati ± 6 mm.
GOL 26 D/G: Visina b_2 mora pri merjenju 1,476 m znašati ± 3 mm.
GOL 32 D/G: Visina b_2 mora pri merjenju 1,476 m znašati ± 2 mm.

Ponovno justiranje nitega križa

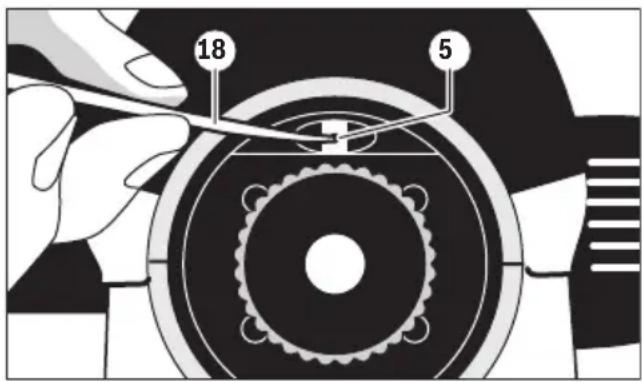

OdvijtePokrov okularja4.S pomocjo nastavnega vijaka 18
zasukajte justrini vijak 5v smeri oz.proti smeri urnega kazalca
tako,daboste pri merjenju na nivelirni letvi B dosegli
izračunano predvideno vrednost za višino b2
Ponovno privijtePokrov okularja4.

Primer:

Pri merjenju b_2 morate nastaviti vrednost 1,476 m.

Ponovno preverite nitni križ. Po potrebi ponovite postopek justranja in se, Če je potrebno, obrnite na servis podjetja Bosch.

Vzdrževanje in servisiranje

Vzdrževanje in cisčenje

Merilno orodje tansportirajte samo v priloženem kovčku. Merilno orodje naj bo vedno Čisto.

Merilnega orodja nikoli ne potaplajte v vodo ali v druge tekocrine.

Umazanijo obrišite z vlažno, mehko krpo. Uporaba Čistil in topil ni dovoljena.

Z lečami ravnajte posebej previdno. Prah odstranjujte le z mehkim Čopicem. Ne dotikajte se leč s prsti.

Merilno orodje in kovcek se morata pred skladiščemem v celoti posušiti. V kovcku se nahaja vrečka s sikativom, ki veže preostanke vlage. Vrečko s sikativom morate redno obnavljati.

Če merilna naprava kljub skrbnim postopkom proizvodnje in preizkusov ne deluje, morate poskrbeti za to, da se popravilo izvede s strani pooblascenega servisa za elektrica orodja Bosch. Merilnega orodja sami ne smete odpirati.

V primeru kakrsnihkoli vpraSanj in pri narocanju nadomestnih delov obvezno navedite 10-mestno stevilko articla, ki se nahaja na tipski plošcici merilnega orodja.

V primeru potrebnegapopravilamerilno orodje odposljite v kovcku.

Servis in svetovanje

Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdřevanja izdelka ter nadomestnih delov. Prikaze razstavljenega stanja in informacije glede nadomestnih delov se nahajao tud na internetem naslovu:

www.bosch-pt.com

Skupina svetovalcev podjetja Bosch vam bo z veseljem na voljo pri vprašanjih glede nakupa, uporabe in nastavitve izdelka in pribora.

Slovensko

Top Service d.o.o.

Celovska 172

1000 Ljubljana

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

Odlaganje

Merilna orodja, pribor in embalazo oddajte v okolju prijazno ponovno predelavo.

Pridržujemo s pravico do sprembem.
