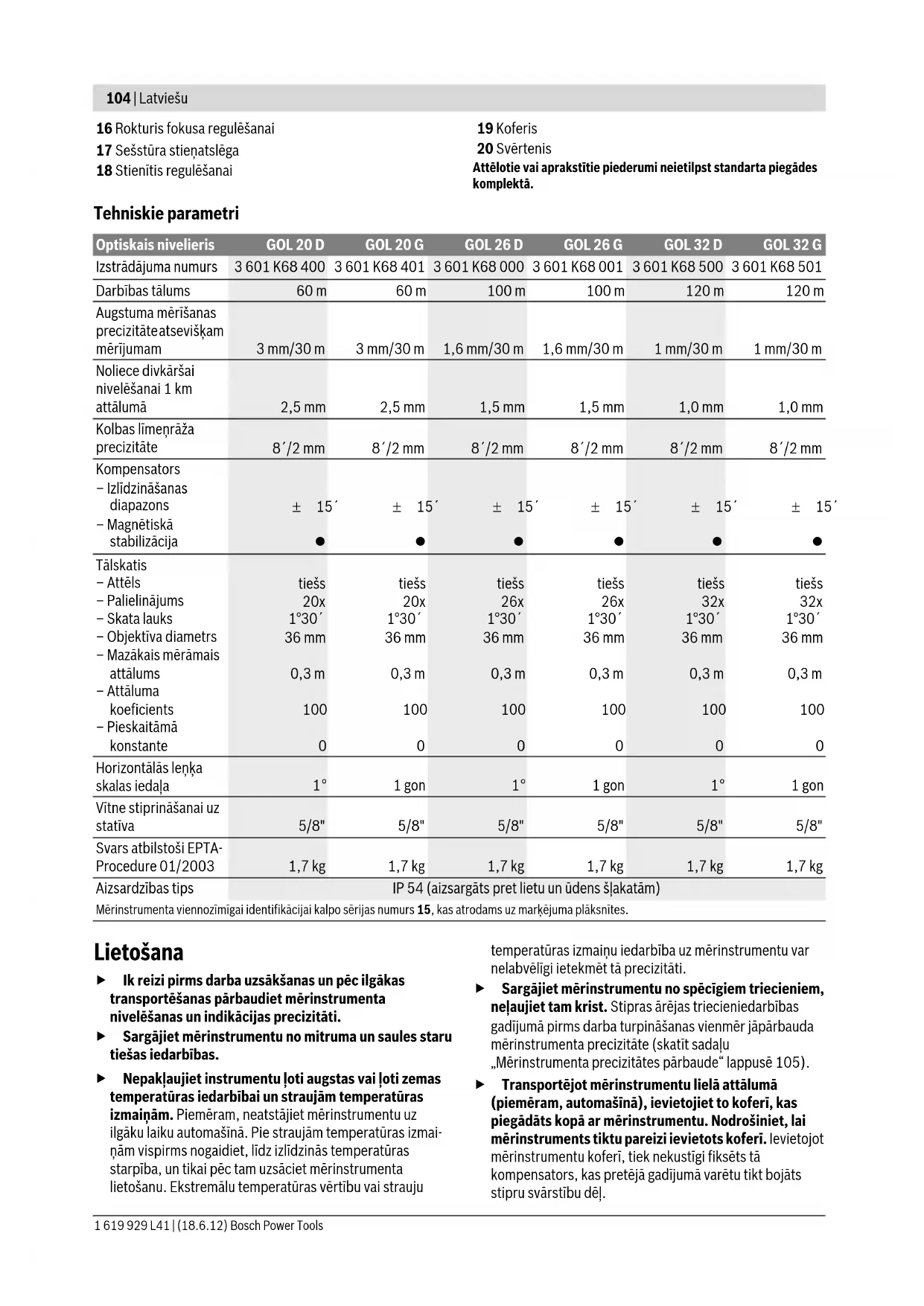

OBJ_BUCH-1239-002.book Page 103 Monday, June 18, 2012 10:51 AM104 | Latviešu 1 619 929 L41 | (18.6.12) Bosch Power Tools 16 Rokturis fokusa regulēšanai 17 Sešstūra stieņatslēga 18 Stienītis regulēšanai 19 Koferis 20 Svērtenis Attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Tehniskie parametri Lietošana f Ik reizi pirms darba uzsākšanas un pēc ilgākas transportēšanas pārbaudiet mērinstrumenta nivelēšanas un indikācijas precizitāti. f Sargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības. f Nepakļaujiet instrumentu ļoti augstas vai ļoti zemas temperatūras iedarbībai un straujām temperatūras izmaiņām. Piemēram, neatstājiet mērinstrumentu uz ilgāku laiku automašīnā. Pie straujām temperatūras izmai- ņām vispirms nogaidiet, līdz izlīdzinās temperatūras starpība, un tikai pēc tam uzsāciet mērinstrumenta lietošanu. Ekstremālu temperatūras vērtību vai strauju temperatūras izmaiņu iedarbība uz mērinstrumentu var nelabvēlīgi ietekmēt tā precizitāti. f Sargājiet mērinstrumentu no spēcīgiem triecieniem, neļaujiet tam krist. Stipras ārējas triecieniedarbības gadījumā pirms darba turpināšanas vienmēr jāpārbauda mērinstrumenta precizitāte (skatīt sadaļu „Mērinstrumenta precizitātes pārbaude“ lappusē 105). f Transportējot mērinstrumentu lielā attālumā (piemēram, automašīnā), ievietojiet to koferī, kas piegādāts kopā ar mērinstrumentu. Nodrošiniet, lai mērinstruments tiktu pareizi ievietots koferī. Ievietojot mērinstrumentu koferī, tiek nekustīgi fiksēts tā kompensators, kas pretējā gadījumā varētu tikt bojāts stipru svārstību dēļ. Optiskais nivelieris GOL 20 D GOL 20 G GOL 26 D GOL 26 G GOL 32 D GOL 32 G Izstrādājuma numurs 3 601 K68 400 3 601 K68 401 3 601 K68 000 3 601 K68 001 3 601 K68 500 3 601 K68 501 Darbības tālums 60 m 60 m 100 m 100 m 120 m 120 m Augstuma mērīšanas precizitāte atsevišķam mērījumam 3 mm/30 m 3 mm/30 m 1,6 mm/30 m 1,6 mm/30 m 1 mm/30 m 1 mm/30 m Noliece divkāršai nivelēšanai 1 km attālumā 2,5 mm 2,5 mm 1,5 mm 1,5 mm 1,0 mm 1,0 mm Kolbas līmeņrāža precizitāte 8´/2 mm 8´/2 mm 8´/2 mm 8´/2 mm 8´/2 mm 8´/2 mm Kompensators – Izlīdzināšanas diapazons – Magnētiskā stabilizācija ± 15´

Tālskatis – Attēls – Palielinājums – Skata lauks – Objektīva diametrs – Mazākais mērāmais attālums – Attāluma koeficients – Pieskaitāmā konstante tiešs 20x 1°30´ 36 mm 0,3 m

Horizontālās leņķa skalas iedaļa 1° 1gon 1° 1gon 1° 1gon Vītne stiprināšanai uz statīva 5/8" 5/8" 5/8" 5/8" 5/8" 5/8" Svars atbilstoši EPTA- Procedure 01/2003 1,7 kg 1,7 kg 1,7 kg 1,7 kg 1,7 kg 1,7 kg Aizsardzības tips IP 54 (aizsargāts pret lietu un ūdens šļakatām) Mērinstrumenta viennozīmīgai identifikācijai kalpo sērijas numurs 15, kas atrodams uz marķējuma plāksnītes. OBJ_BUCH-1239-002.book Page 104 Monday, June 18, 2012 10:51 AMLatviešu | 105 Bosch Power Tools 1 619 929 L41 | (18.6.12) Mērinstrumenta uzstādīšana un izlīdzināšana Nostiprināšana uz statīva Uzstādiet statīvu tā, lai tas stāvētu stabili un būtu nodrošināts pret apgāšanos un izslīdēšanu. Novietojiet mērinstrumentu uz statīva tā, lai tā vītne 13 atrastos pret statīva skrūvi, un ar to stingri pieskrūvējiet mērinstrumentu pie statīva. Aptuveni izlīdziniet statīvu. Mērinstrumentu ir atļauts pārnest nelielā attālumā arī tad, ja tas ir nostiprināts uz statīva. Lai mērinstruments netiktu bojāts, transportēšanas laikā statīvs jātur vertikāli; to nedrīkst novietot līmeniski, piemēram, pārliekot pār plecu. Mērinstrumenta izlīdzināšana Ar balstskrūvju 12 palīdzību izlīdziniet mērinstrumentu tā, lai gaisa pūslītis atrastos kolbas līmeņrāža 7 centrā. Griežot pirmās divas balstskrūves A un B, pārvietojiet gaisa pūslīti vidū starp šīm divām balstskrūvēm. Tad grieziet trešo balstskrūvi C, līdz gaisa pūslītis nonāk kolbas līmeņrāža centrā. Kompensators ļauj novērst mērinstrumenta nolieci no līmeniska stāvokļa, kas ir atlikusi pēc tā izlīdzināšanas ar kolbas līmeņrāža palīdzību. Darba laikā regulāri kontrolējiet (piemēram, palūkojoties līmeņrāža spogulī 3), vai gaisa pūslītis nav attālinājies no kolbas līmeņrāža centra. Mērinstrumenta centrēšana virs kāda punkta uz zemes Vajadzības gadījumā mērinstrumentu var centrēt virs kāda noteikta punkta uz zemes. Šim nolūkam piekariet svērteni 20 pie statīva stiprinājuma skrūves. Uzstādiet mērinstrumentu virs izvēlētā punkta uz zemes, šim nolūkam pārbīdot to uz statīva vai arī pārvietojot statīvu. Tālskata fokusēšana Noņemiet aizsargvāciņu no objektīva 1. Pagrieziet tālskati pret kādu gaišu objektu vai arī turiet tā objektīva 1 priekšā baltu papīra lapu. Grieziet okulāru 6, līdz viziera krusts kļūst ass, izteikti melns un skaidri saskatāms. Pagrieziet tālskati nivelēšanas līstes virzienā, vajadzības gadījumā izmantojot aptuvenās mērķēšanas vizieri 2. Grieziet fokusa regulēšanas rokturi 16, līdz nivelēšanas līstes iedaļu lauks kļūst ass un skaidri saskatāms. Griežot rokturi precīzai regulēšanai sānu virzienā 14, panāciet, lai viziera krusts atrastos tieši nivelēšanas līstes vidū. Ja tālskatis ir pareizi nofokusēts, viziera krusts un nivelēšanas līstes attēls nedrīkst savstarpēji pārvietoties, lietotāja acij pārvietojoties attiecībā pret okulāru. Mērīšanas veidi Vienmēr novietojiet nivelēšanas līsti precīzi vertikālā stāvoklī. Pēc mērinstrumenta izlīdzināšanas un fokusēšanas pagrieziet to pret nivelēšanas līsti tā, lai viziera krusts atrastos tieši līstes vidū. Augstuma nolasīšana Nolasiet augstuma vērtību uz nivelēšanas līstes pret viziera krusta vidējo horizontālo līniju. Attēlā ir parādīts izmērītais augstums: 1,195 m. Attāluma mērīšana Centrējiet mērinstrumentu virs punkta, no kura nepieciešams mērīt attālumu. Nolasiet augstuma vērtības pret viziera krusta augšējo un apakšējo mērlīniju. Lai noteiktu attālumu no mērinstrumenta līdz nivelēšanas Iīstei, starpība starp abiem augstuma nolasījumiem jāreizina ar 100. Attēlā ir parādīts izmērītais attālums: (1,347 m – 1,042 m) x 100 = 30,5 m. Leņķa mērīšana Centrējiet mērinstrumentu virs punkta, attiecībā pret kuru nepieciešams mērīt leņķi. Pagrieziet mērinstrumentu pret punktu A. Grieziet horizontālo leņķa skalu 10, līdz tās nulles punkts atrodas pret marķieri 9. Tad pagrieziet mērinstrumentu pret punktu B. Nolasiet leņķa vērtību pret marķieri 9. GOL 20 D/GOL 26 D/GOL 32 D: piemērā parādītā izmērītā leņķa vērtība: 45°. GOL 20 G/GOL 26 G/GOL 32 G: piemērā parādītā izmērītā leņķa vērtība: 45 gon. Mērinstrumenta precizitātes pārbaude Ik reizi pirms darba uzsākšanas un pēc ilgākas transportēšanas pārbaudiet mērinstrumenta nivelēšanas un indikācijas precizitāti. Kolbas līmeņrāža pārbaude Ar balstskrūvju 12 palīdzību izlīdziniet mērinstrumentu tā, lai gaisa pūslītis atrastos kolbas līmeņrāža 7 centrā. Pagrieziet tālskati par 180°. Ja gaisa pūslītis vairs neatrodas kolbas līmeņrāža 7 centrā, to nepieciešams regulēt.

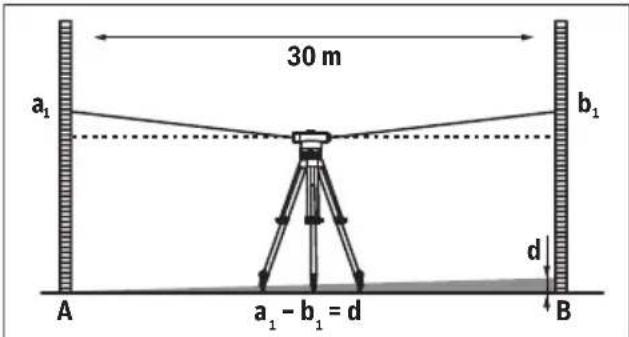

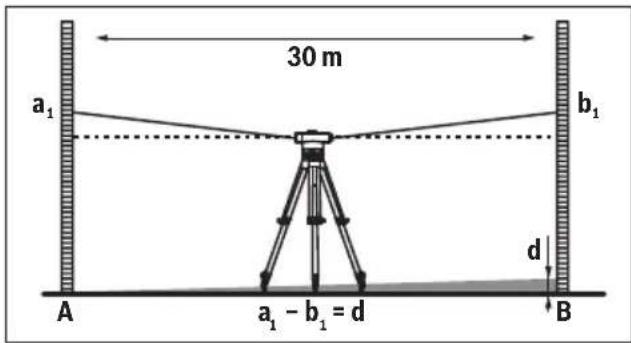

OBJ_BUCH-1239-002.book Page 105 Monday, June 18, 2012 10:51 AM106 | Latviešu 1 619 929 L41 | (18.6.12) Bosch Power Tools Kolbas līmeņrāža regulēšana Pārvietojiet kolbas līmeņrāža 7 gaisa pūslīti tādā stāvoklī, lai tas atrastos vidū starp galējo stāvokli pārbaudes laikā un centru, griežot balstskrūves 12. Ar sešstūra stieņatslēgas 17 palīdzību grieziet regulējošās skrūves 11, līdz gaisa pūslītis nonāk kolbas līmeņrāža centrā. Pārbaudiet kolbas līmeņrādi, pagriežot tālskati par 180°. Ja nepieciešams, atkārtojiet regulēšanu vai arī griezieties Bosch klientu apkalpošanas iestādē. Kompensatora pārbaude Pēc mērinstrumenta izlīdzināšanas un fokusēšanas izmēriet augstumu kādā atskaites punktā. Tad nospiediet un atlaidiet kompensatora fiksēšanas pogu 8. Pēc tam no jauna izmēriet augstumu šajā atskaites punktā. Ja abas augstuma vērtības precīzi nesakrīt, nogādājiet mērinstrumentu remontam Bosch pilnvarotā elektroinstrumentu remonta darbnīcā. Viziera krusta pārbaude Mērinstrumenta pārbaudei nepieciešams aptuveni 30 m garš brīvs posms. Uzstādiet mērinstrumentu minētā posma vidū un novietojiet abos tā galos nivelēšanas līstes A un B. Pēc mērinstrumenta izlīdzināšanas un fokusēšanas nolasiet augstuma vērtības abām nivelēšanas līstēm. Aprēķiniet starpību d starp augstuma vērtību a

uz nivelēšanas līstes A un augstuma vērtību b

uz nivelēšanas līstes B. Piemērs.

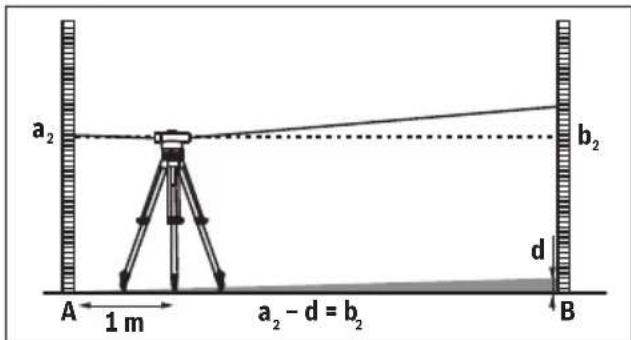

=1,937m– 1,689m =0,248m=d Uzstādiet mērinstrumentu aptuveni 1 m attālumā no nivelēšanas līstes A. Pēc mērinstrumenta izlīdzināšanas un fokusēšanas nolasiet augstuma vērtību a

uz nivelēšanas līstes A. Atņemiet iepriekš aprēķināto vērtību d no izmērītās augstuma vērtības a

, iegūstot augstuma b

īsteno vērtību uz nivelēšanas līstes B. Izmēriet augstuma vērtību b

uz nivelēšanas līstes B. Ja izmērītā vērtība atšķiras no aprēķinātās īstenās vērtības varāk, nekā par 6 mm (GOL 20 D/G), 3 mm (GOL 26 D/G) vai 2mm (GOL32D/G), viziera krustu nepieciešams regulēt. Piemērs.

izmērītā vērtība nedrīkst atšķirties no tā īstenās vērtības 1,476 m vairāk, kā par ±6mm. GOL 26 D/G: augstuma b

izmērītā vērtība nedrīkst atšķirties no tā īstenās vērtības 1,476 m vairāk, kā par ±3mm. GOL 32 D/G: augstuma b

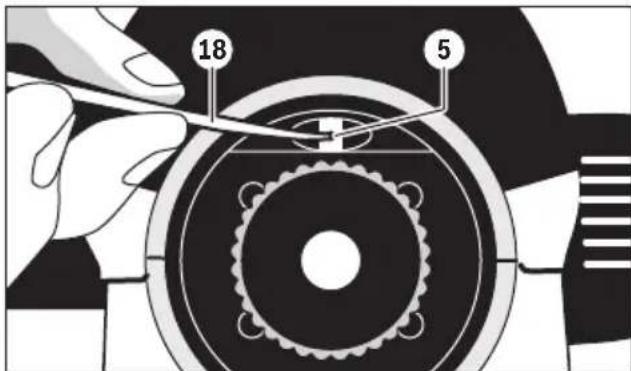

izmērītā vērtība nedrīkst atšķirties no tā īstenās vērtības 1,476 m vairāk, kā par ±2mm. Viziera krusta regulēšana Noskrūvējiet okulāra pārsegu 4. Ar regulēšanas stienīša 18 palīdzību grieziet regulējošo skrūvi 5 pulksteņa rādītāju kustības virzienā vai pretēji tam, līdz augstuma mērījums uz nivelēšanas līstes B sakrīt ar aprēķināto augstuma b

īsteno vērtību. No jauna uzskrūvējiet okulāra pārsegu 4. Piemērs. Mērot augstumu b

pēc regulēšanas, tā vērtībai jābūt 1,476 m. Vēlreiz pārbaudiet viziera krusta precizitāti. Ja nepieciešams, atkārtojiet regulēšanu vai arī griezieties Bosch klientu apkalpošanas iestādē.
