GAM 220 MF Professional - Multimetrs BOSCH - Bezmaksas lietošanas instrukcija

Produkta veids	Digitālais leņķa mērītājs
Zīmols	Bosch
Modelis	GAM 220 MF Professional
Mērījumu diapazons	0° – 220°
Mērījumu precizitāte	± 0,1°
Mazākā displeja vienība	0,1°
Īpašās funkcijas	Hold, ekrāna apgaismojums, displeja rotācija, viena un dubultā leņķa režīms (GAM 220 MF)
Barošana	4 baterijas 1,5 V LR6 (AA) vai uzlādējamās baterijas 1,2 V HR6 (AA)
Darbības ilgums	Apmēram 80 h (sārma baterijas)
Automātiskā izslēgšanās	Pēc apmēram 30 min
Izmēri (G × P × A)	447 × 52 × 60 mm
Svars	1,2 kg (GAM 220 MF)
Zara garums	400 mm
Aizsardzība	IP 54 (aizsardzība pret putekļiem un ūdens šļakatām)
Darba temperatūra	-10°C līdz +50°C
Uzglabāšanas temperatūra	-20°C līdz +70°C
Maksimālais lietošanas augstums	2000 m
Maksimālais relatīvais mitrums	90 %
Piesārņojuma pakāpe	2 (atbilstoši IEC 61010-1)
Līmeņrādis	Horizontāles un vertikāles pārbaudei
Iekļautie piederumi	Zara pagarinātājs (GAM 220 MF), aizsargapvalks
Apkope un tīrīšana	Tīrīt ar mīkstu, mitru drānu, neizmantot mazgāšanas līdzekļus vai šķīdinātājus
Remontējamība	Remonts no profesionāļa, izmantojot Bosch oriģinālās detaļas
Pēcpārdošanas apkalpošana	Pieejama caur Bosch Power Tools, karsto līniju un rezerves daļas tiešsaistē
Garantija	Juridiskā garantija, skatīt noteikumus

Bieži uzdotie jautājumi - GAM 220 MF Professional BOSCH

Kā ieslēgt mērierīci?

Nospiediet pogu Ieslēgt/Izslēgt (12). Ja indikators H ir ieslēgts, vērtība ir saglabāta. Lai to dzēstu, īsi nospiediet to pašu pogu.

Kā veikt standarta leņķa mērījumu?

Novietojiet kustīgo zaru (1) un pamatni (4) uz mērāmajām malām. Iekšējais leņķis w tiek parādīts ekrānā.

Kā pārnest leņķi?

Izmēriet leņķi, pēc tam nobloķējiet kustīgo zaru ar bloķēšanas pogu (3). Novietojiet ierīci uz detaļas un iezīmējiet leņķi.

Kā izmantot Hold funkciju?

Nospiediet pogu Hold (11), lai saglabātu attēloto vērtību. Indikators H mirgo. Vēlreiz nospiežot, vērtība tiek fiksēta atmiņā. Lai dzēstu, īsi nospiediet Ieslēgt/Izslēgt.

Kad izmantot zara pagarinātāju?

Kad atbalsta virsma ir īsāka par kustīgo zaru, uzlieciet pagarinātāju (16) uz kustīgā zara. Meklētais leņķis v = 180° - attēlotais leņķis w.

Kā aprēķināt vienkāršu leņķi ar GAM 220 MF?

Nospiediet pogu MTR1 (14), lai aktivizētu režīmu. Izmēriet vai iestatiet stūra leņķi. Horizontālais leņķis MTR tiek parādīts. Izmantojiet šo leņķi savā leņķzāģī.

Kā aprēķināt dubulto leņķi?

Aktivizējiet režīmu ar MTR2 (15). Ievērojiet kārtību: saglabājiet slīpuma leņķi SPR, pēc tam stūra leņķi CNR, tad iegūstiet MTR un BVL. Vairākas reizes nospiediet MTR2, lai pārietu starp soļiem.

Kā kopt ierīci?

Tīriet to ar mīkstu, mitru drānu. Neizmantojiet mazgāšanas līdzekļus vai šķīdinātājus. Neiegremdējiet to. Glabājiet to aizsargapvalkā (17).

Kādas baterijas izmantot?

Izmantojiet 4 sārma baterijas LR6 (AA) vai uzlādējamās baterijas HR6 (AA). Nomainiet visas baterijas vienlaikus. Uzlādes līmeņa indikators mirgo, kad atlicis 10-30%.

Ko darīt problēmas vai remonta gadījumā?

Sazinieties ar Bosch pēcpārdošanas apkalpošanu. Francijā zvaniet 0811 360122 vai nosūtiet e-pastu uz [e-mail]. Rezerves daļas ir pieejamas vietnē www.bosch-pt.com.

LIETOŠANAS INSTRUKCIJA GAM 220 MF Professional BOSCH

Iv Instrukcijas originālvalodā

It Originali instrukcija

ja オリジナル取扱説明書

zh 正本使用说明书

zh 原始使用說明書

ko사용 설명서 원본

Latviešu .... Lappuse 178

Izlasiet un ievērojiet visus šeit sniegtos norādījumus. Ja mērinstruments netiek lietots atbilstigi šeit sniegtajiem norādījumiem, tas var nelabvėligi ietekmėt tā aizsargfunkcijas. GLABĀJIET ŠOS NORĀDĪJUMUS DROŠĀ VIETĀ.

Nodrošiniet, lai mérinstrumentu remontētu vienigi kvalificēti remonta speciālisti, nomaiņai izmantojot originālās rezerves daļas. Tas Įaus saglabāt vajadzīgo darba drošības līmeni, strādājot ar mérinstrumentu.

Nestrādājiet ar mērinstrumentu sprādzienbīstamās vietās, kur atrodas viegli degoši šķidrumi, gāzes vai putekļi. Mērinstrumentā var rasties dzirksteles, kas var izraisit putekļu vai tvaiku aizdegšanos.

Zāgējot priekšmetus, kuriem ar šo mērinstrumentu ir tikušas noteiktas lenķa vērtības, vienmēr stingri ievērojet lietojamā zāga drošības noteikumus un lietošanas norādījumus (tai skaitā norādījumus par apstrādājamā priekšmeta novietošanu un iespīlēšanu). Ja lietojamā tipa zāgim nav iespējams iestatīt vajadzigo lenķi, jāpielieto alternativas zāgēšanas metodes. Ja zāgējumi jāveido īpaši asā lenķi, jāizmanto koniska stiprināšanas ierice kopā ar galda vai rokas ripzāgi.

Izstrādājuma un tā funkciju apraksts

Nemiet vera attelus lietošanas pamacibas sakuma dala.

Paredzētais pielietojums

GAM 220

Mērinstruments ir paredzēts leŋka vērtību mērišanai un pārnešanai horizontālā un vertikālā plaknē, piemēram, veicot mērījumus ēku iekśdarbu laikā, kā arī, veicot kāpņu izbūvi un ārējos apdares darbus.

Mērinstruments ir piemērots lietošanai gan telpās, gan ari ārpus tām.

GAM 220 MF

Mērinstruments ir paredzēls lenka vērtību mērīšanai un pārnešanai, kā arī vienkārša un salikta slipuma lenka vērtību aprēkināšanai.

Mérinstruments ir piemērots lietošanai gan telpās, gan ari ārpus tām.

Attēlotās sastāvdaļas

Atteloto sastavdaļu numeracija sakrit ar numuriem mērinstrumenta attela, kas sniegts grafiskajā lappusē.

(1) Kustigais mērstienis
(2) Displeja logs
(3) Fiksējošais rokturis
(4) Bāzes mērstienis
(5) Bateriju nodalijuma vāciņš
(6) Bateriju nodalijuma vāciņa fiksators

(7) Displejs

(8) Līmeņrādis līmeniskai izlidzināšanai

(9) Līmeņrādis stateniskai izlidzināšanai

(10) Sērijas numurs

(11) Režima izvēles taustiņš Hold

(12) leslēdzēja taustinš

(13) Taustiņš indikatoru pagriešanai

(14) Taustiņš MTR1 vienkāršam slīpumam (GAM 220 MF)

(15) Taustiņš MTR2 saliktam slipumam (GAM 220 MF)

(16) Mērstiena pagarinātājs (GAM 220 MF)

(17) Aizsargsoma

Indikācijas elementi

(a) Indikators H atminas vērtībai Hold
(b) Bateriju indikators
(c) Izmērītā vērtība
(d) Indikators vertikalam slipuma lenkim BVL (GAM 220 MF)
(e) Indikators horizontalam slipuma lenkim MTR (GAM 220 MF)
(f) Indikators stüra lenkim CNR (GAM 220 MF)
(g) Indikators nolieces lenkim SPR (GAM 220 MF)

Tehniskie parametri

Digitālais leņkmērs GAM 220 GAM 220 MF
Izstradajuma numurs	3 601 K76 5.. 3 601 K76 6..
Hold funkcija	●	●
Displeja apgaismojums ● ●
Darba režims „Vienkāršs slipums”	-	●
Darba režims „Dubults slipums”	-	●
Merišanas diapazons 0°–220° 0°–220°
Lenka mērišanas precizitāte ±0,1° ±0,1°
Mazākā mērijumu indikācijas vienība	0,1° 0,1°
Darba temperatūra –10°C ... +50°C –10°C ... +50°C
Uzglabāšanas temperatūra –20°C ... +70°C –20°C ... +70°C
Maks. darba augstums virs atskaites līmeņa	2000 m 2000 m
Maks. relatīvais gaisa mitrums.	90% 90%
Gaisa piesārnojuma pakāpe atbilstīgi standartam IEC 61010-1	2 ^A)	2 ^A)
Baterijas	4 × 1,5 V LR6 (AA)	4 × 1,5 V LR6 (AA)
Akumulatori	4 × 1,2 V HR6 (AA)	4 × 1,2 V HR6 (AA)
Darbibas laiks (ar sārmamangāna baterijām), apt.	80 h	80 h
Automātiska izslēgšanās pēc aptuveni.	30 min	30 min
Mērstienų garums	400 mm 400 mm

180|Latviešu

Digitālais lenkmērs GAM 220 GAM 220 MF

Svars atbilstošiEPTA-Procedure 01:2014	1,3 kg	1,2 kg
Izmēri (garums × platums × augstums)	447 × 52 × 60 mm	447 × 52 × 60 mm
IP 54 (aizsargāts pret putekliem un ūdens šlakatām)	●	●

A) Piezime: parasti ir verojams tikai elektronenevadošs piesarnojums, taču dažkart ir sagaidama kondensacijas izraisitas pagaidu elektrovadarnibas parādišanās. Mērinstrumenta viennozimigai identifikacijai kalpo sērijas numurs (10), kas atrodams uz tā markejuma plaksnītes.

Montāža

Bateriju ievietošana/nomaina (attēls A)

Mērinstrumenta darbināšanai ieteicams izmantot sārma-mangāna baterijas vai akumulatorus.

Lai atvērtu bateriju nodalijuma vāciņu (5), nospiediet fiksatoru (6) un atveriet bateriju nodalijuma vāciņu. levietojiet nodalijumā baterijas vai akumulatorus. levērojiet pareizu bateriju pievienošanas polaritāti, kas attēlota uz bateriju nodalijuma vāciņa.

Bateriju indikators

Bateriju indikators (b) vienmēr rāda bateriju vai akumulatora aktuālo statusu:

Indikators Uzlādes pakāpe
	90-100%
	60-90%
	30-60%
	10-30%
	0-10%Mirgo tukšas baterijas indikators. Pēc mirgošanas sākšanas lidz izslēgšanai var mērit vēl apmēram 15-20 min.

Vienmēr vienlaicīgi nomainiet visas baterijas vai akumulatorus. Izmantojiet tikai vienādas ietilpības baterijas vai akumulatorus, kas pagatavoti vienā ražotājfirmā.

Ja mērinstruments ilgāku laiku netiek lietots, izņemiet no tā baterijas vai akumulatorus. Ilgstošanas uzglabāšanas laika baterijas vai akumulatori mērinstrumentā var korodēt vai izlādēties.

Mērstieņa pagarinātāja nostiprināšana

No priekšpuses uzbidiet měrstieņa pagarinātāju (16) uz kustīgā měrstieņa (1). Pārbidiet měrstieņa pagarinātāju pāri měrstieņu savienojumam, cik tālu iespējams.

Lietošana

Uzsākot lietošanu

▶ Sargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības.
Nepakļaujiet instrumentu ľoti augstas vai ľoti zemas temperatūras iedarbībai un straujām temperatūras izmaipām. Piemēram, neatstājiet mērinstrumentu uz ilgāku laiku automašinā. Lielu temperatūras svārstibu gadījumā pirms mērinstrumenta lietošanas nogaidiet, līdz tā temperatūra izīldzinās ar apkārtējās vides temperatūru. Ekstremālu temperatūras vertibu vai strauju temperaturas izmaņu iedarbība uz merinstrumentu var nelabvēligi ietekmēt tā precizitāti.
▶ Uzturiet tiras mērinstrumenta virsmas un mērstieņu balsta malas.
Sargājiet mērinstrumentu no kritieniem un triecieniem. Pielipušas netīrumu daļinas vai mērinstrumenta daļu deformācija var būt par cēloni merijumu kludam.

leslēgsana un izslēgsana

Lai ieslēgtu mērinstrumentu, nospiediet ieslēdzēja taustiņu (12). Ja deg indikators H (a), vel ir saglabata pėdejā izmerita vertiba. Šo vertibu var izdzēst, isi nospiežot ieslēdzēja taustiņu (12). Lai izslēgtu mērinstrumentu, nospiediet ieslēdzēja taustiņu (12). Ja aptuveni 30 min ilgi netiek nopsiests neviens no mērinstrumenta taustiņiem, tas automātiski izslēdzas, šādi taupot baterijas vai akumulatoru.

Izlīdzināšana ar limenrāžu palīdzību

Izmantojot limepradi (8), merinstrumentu var izlidzinat limeniska stavokli, bet limepradis (9) lauj izlidzinat mérinstrumentu stateniskä stavokli. Mérinstrumentu var izmantot ari kä parastu limeprädi, lai pärbauditu virsmu un priekšmetu limeniskumu vai stateniskumu. Šim nolükam novietojiet mérinstrumentu uz pärbaudämäs virsmas.

Indikatoru pagriešana

Lai atvieglotu uz displeja parādīto vērtību nolasīšanu, nospiediet taustīņu (13), kas paredzēts displeja indikatoru pagriešanai.

Darba režims „Standarta mērījumi“

Ik reizi pēc ieslēgšanas mērinstruments sāk darboties režimā „Standarta mērijumi“. Darba režimā „Standarta mērijumi“ tiek veikta lenka mērišana.

Lenka mērišana (attēli C–D)

Cieši piespiežot, novietojiet mērinstrumenta kustigo mērstieni (1) un bāzes mērstieni (4) uz mērāmā priekšmeta malām val ievietojiet starp tām. Uz displeja parāditais rezultāts (c) atbilst iekšējā lenķa w vērtībai starp bāzes mērstieni un kustigo mērstieni.

Šis rezultāts tiek parādīts uz displeja (7) līdz brīdim, kad izmainās lenķis starp kustīgo mērstieni (1) un bāzes mērstieni (4).

Lenka pärnešana (attëls E)

Izmēriet pārnesamo leŋki, novietojot mērinstrumenta kustigo un bāzes mērstieni uz mērāmā priekšmeta malām vai starp tām.

Pievelkot fiksējošo rokturi (3), var mehāniski fiksēt mērstienu savstarpējo novietojumu. Parādītā vērtība netiek saglabāta.

Pärnesiet mērinstrumentu uz mērka priekšmetu un novietojiet vēlamajā stāvokli. Lai iezimētu pārnesto leŋki, izmantojiet mērstienu malas kā lineālus.

Izmērītās vērtības saglabāšana atmiņā

Lai saglabatu (H) atmina aktualo merijuma vertibu (c), nospiediet atminas taustinu Hold (11).

Apstiprinājumam displejā mirgo indikators (a). Parādītā vērtība tiek fiksēta un nemainās ari tad, ja mērstieņi tiek pārvietoti. Vēlreiz nospiežot atminas taustinū Hold, displejā pastāvīgi deg indikators (a). Lidz ar to uz displeja parādītā momentānā mērijuma vērtība sāk mainīties atbilstoši mērstieņu stāvoklim. Atmina iepriekš saglabāta vērtība tiek saglabāta fonā. Vēlreiz nospiežot atminas taustinū Hold (11), paradas iepriekš saglabāta vertība, mirgo indikators (a).

Lai dzēstu atmiņas vērtību, īsi nospiediet ieslēdzēja taustiņu (12).

Lai mérinstrumenta atmiņa saglabātu jaunu izmērito vērtību, no tās vispirms jāizdzēš iepriekš saglabātā vērtība. Atmiņa saglabāto izmērito vērtību nav iespējams pārrakstit.

Atmina ierakstitā vērtība saglabājas arī pēc mērinstrumenta izslēgšanas (ar roku vai automātiski). Tā var zust tikai bateriju nomainas laikā vai bateriju stipras izlādēšanās gadijumā.

Mērišana, izmantojot mērstiena pagarinātāju (skatit attelus F-H)

Mērstieņa pagarinātājs (16) lauj veikt lenķa mērišanu, ja priekšmeta atbalsta virsma ir isaka par kustigo merstieni (1).

Bāzes mērstieni (4) un mērstieņa pagarinājumu piespiežot pielieciet pie mērāmā priekšmeta malām vai uz tām.

Displejā kā mērijuma vērtība tiek parādīts leņķis w starp pamata mērstieni un kustīgo mērstieni. Meklēto leņķi v starp pamata mērstieni un mērstieņa pagarinājumu var aprēkināt šādi:

v = 180^ - w

GAM 220 MF: Darba režims „Vienkäršs slīpums“

Mērijums „Vienkāršs slipums“ kalpo zāgēšanas lenka MTR aprēkināšanai gadijumā, ja divi priekšmeti ar vienādu slipumu jāsavieno kopā ar noteiktu ārējo lenki x° kas ir mazāks par 180° (piemēram, savienojot grīdas listes, veidojot kāpņu margu balstus vai izgatavojot gleznu rāmjus).

Mērijums „Vienkāršs slīpums“ tiek aktivizēts, nospiežot taustiņu MTR1 (14).

MTR aprëkinam vienmër tiek izmantota parâdită vërtiba. Ja displejä redzama atmiņa saglabātā mērijuma vërtiba (mirgo indikators (a)), aprëkināšanai tiek izmantota atmiņa saglabātā vërtiba neatkarigi no merstieņu stavokla.

182 | Latviešu

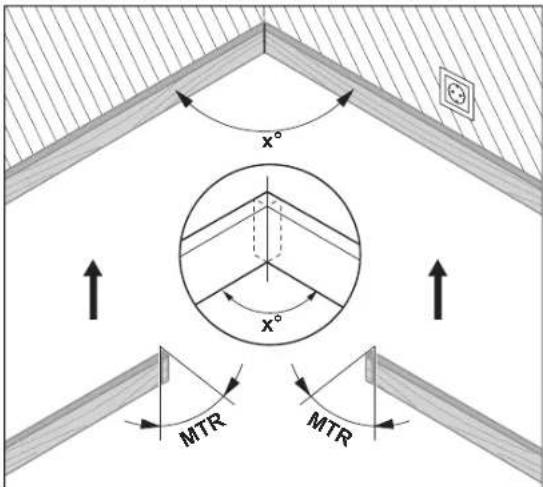

Ja abu priekšmetu salaidums jäpielägo kâdam noteiktam stürim (piemēram, savienojot gridas listes), tad izmēriet ša stura lenķi x°, piespiežot ta malam mērinstrumenta kustigo un bâzes mērstieni. Ja savienojums veidojams noteikta lenķi (piemeram, izgatavojot gleznu ramjus), attaliniet mērinstrumenta kustigo mērstieni no bâzes mērstiena tik daudz, lai uz displeja paraditais rezultats butu vienāds ar velamā lenķa vertibu.

Lai abus priekšmetus varētu savienot vēlamajā lenķi, jāaprēķina horizontālais slīpuma lenķis MTR, ar kuru jaapzāgē abi savienojamie priekšmeti. Šajā gadījumā zāga asmenim jāatrodas stateniskā stāvoklī attiecibā pret zāgējamo priekšmetu (vertikālajam zāgēšanas lenķim jābūt 0°).

Nospiediet taustinu MTR1 (14). Displejā parādās aprēkinātais horizontālais slipuma leŋkis MTR, kas jāiestata uz leŋkzāga/slipzāga, kā ari indikators MTRa.

Nospiediet taustinu MTR1 (14), lai no darba režima „Vienkāršs slipums” atgrieztos darba režimā „Standarta mērijumi”.

Darba režimā „Standarta mērijumi“ var atgriezties, isi nospiežot ieslēdzēja taustiņu (12). Šādā gadījumā tiek dzēsta atmiņa saglabāta vertība Hold.

Norāde: aprekinato horizontalo slipuma lenķi MTR var tieši iestatit tikai tiem lenkzāgiem/slipzāgiem, kuru iestatijums zāgēšanai taisnā lenķi ir 0°. Ja iestatijums zāgēšanai taisnā lenķi ir 90°, iestatišanas lenķis zağim ir jāaprēkina šādi:

90° – paradita lenka vertiba MTR = zagēšanas lenkis, kas jaiestata zagim.

GAM 220 MF: Darba režims „Salikts slipums“

Merijums „Salikts slipums“ („Compound MTR“) kalpo horizontala un vertikālā slīpuma lenka aprēkināšanai gadījumā, ja precīzi jāsavieno kopā divi priekšmeti ar dažadu slipumu (piemeram, griestu listes).

Darba režims „Salikts slipums“ tiek aktivizets, nospeižot taustinu MTR2

(15). Lenka aprëkinäšanai vienmër tiek izmantota uz displeja parādīta vertība, kas atbilst merstienu stavoklim. Ja merinstrumenta atmina ir saglabāta izmēritā vērtība Hold, tā tiks dzēsta, izejot no darba režima „Salikts slipums”.

Šim nolukam veiciet darbības šada secība.

1. SPR: nolieces lenka (Spring Angle) vērtības saglabāšana mērinstrumenta atmina

Lai merinstrumenta atmiņa ievaditu nolieces lenķa vertibu, pastav šādas iespējas:

- Attaliniet merinstrumenta kustigo merstieni no bazes merstieņa tik daudz, lai uz displeja parādītais rezultāts būtu vienāds ar vēlamo nolieces lenķa vertibu.

- Ja nolieces lenka vertiba nav zināma, izmeriet to. Šim nolukam ievietojiet mērāmo priekšmetu starp mērinstrumenta kustigo mērstieni un bāzes merstieni.

Ja mērāmais priekšmets ir pārāk mazs un tā lenķi ar mērinstrumenta palidzibu nav iespējams izmerit, izmantojiet kadu paliglizekli, piemēram, parasto lenķmēru, un pēc tam iestatiet iegūto lenķa vērtību ar mērinstrumenta mērstienu palidzibu.

Lai saglabātu mērinstrumenta atmiņā saliktā slipuma aprēkināšanai nepieciešamo nolieces lenķa vērtību, nospiediet taustiņu MTR2 (15). Uz displeja parādās indikators SPR un aktuālā lenķa vērtība.

Ja, nospiežot taustinu MTR2 (15), lenkis ir lielaks neka 90°, bet mazaks neka 180°, tad nolieces lenkis SPR automatiski tiek parrēkināts šādi;

SPR = 180° - izmēritais vai iestatītais lenkis.

2. CNR: stūra lenka (Corner Angle) vērtibas saglabāšana mērinstrumenta atmiņa

Lai izmēritu stūra lenķi, cieši piespiediet pie sienas mērinstrumenta kustigo mērstieni un bāzes mērstieni vai ari iestatiet jau zināmo stūra lenķa vērtību, pārvietojot mērstienus.

Lai saglabātu mērinstrumenta atmiņa saliktā slipuma aprēkināšanai nepieciešamo nolieces lenķa vērtību, vēlreiz nospiediet taustiņu

MTR2 (15). Uz displeja parādās indikators CNR un aktuālā lenka vērtība.

3. MTR: horizontālā slīpuma lenka (Miter Angle) noteikšana

Vēlreiz nospiediet taustiņu MTR2 (15). Uz displeja parādās indikators MTR un aprēkināta horizontāla slīpuma lenķa vērtība, kas jāiestata lenķzāgim/slipzāgim. Horizontāla slīpuma lenķa (MTR) vērtība kalpo lenķzāga/slipzāga galda pagriešanas lenķa (horizontāla zāgēšanas lenķa) iestatišanai.

4. BVL: vertikālā slīpuma leŋka (Bevel Angle) noteikšana

Vêlreiz nospiediet taustiņu MTR2 (15). Uz displeja parādās indikators BVL un aprēkinātā vertikālā slīpuma lenķa vērtība, kas jāiestata lenķzāgim/slipzāgim.

184| Lietuvių k.

Vertikālā slīpuma lenka (BVL) vērtība kalpo zāga asmens nolieces lenka iestatišanai.

Ja nepieciešams, horizontalo un vertikalo slipuma lenki var izgūt velreiz, bet tikai tik ilgi, kamēr nav nospiests ieslēdzėja taustiņš (12) darba režima mainai. Lai izgūtu lenki, nospiediet taustiņu MTR2 (15). Displejā parādās

MTR un aprēkinātais horizontālais slīpuma lenkis, nospiežot taustiņu MTR2 (15) BVL, un vertikālais slīpuma lenkis.

Taustinu MTR1 (14) spiediet mazāk nekā 1 s, lai no darba režima „Salikts slipums“ atgrieztos darba režimā „Standarta mērijums“.

Norādījumi darba režima „Salikts slipums“ izmantošanai

Aprëkinäto horizontälo slipuma lenki MTR var tieši iestädit tikai tiem lenkzägiem/slipzägiem, kuru iestatijums zägëšanai taisnä lenki ir 0°. Ja iestatijums zägëšanai taisnä lenki ir 90°, iestatišanas lenkis zägim ir jäapreikina šadi:

90° – uz displeja parāditā lenka vērtība MTR = zāgēšanas lenkis, kas jāiestata zāgim.

Apkalpošana un apkope

Apkalpošana un tirišana

Uzturiet mērinstrumentu tīru.

Apslaukiet izstrādājumu ar mitru, mikstu lupatiņu. Nelietojiet moduļa apkopei tirišanas līdzekļus vai šķīdinātājus.

Ja mērinstruments ir ilgstoši atradies lietū, var tikt traucēta tā normāla darbība. Taču pēc pilnīgas izžušanas mērinstruments ir no jauna pilnīgi gatavs darbam. Tam nav nepieciešama nekāda papildu kalibrēšana.

Uzglabāšanas un transportēšanas laikā ievietojiet mērinstrumentu aizsargsoma (17).

Nosūtot mērinstrumentu remontam, ievietojiet to aizsargsomā (17).

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalām. Kopsalikuma attelus un informaciju par rezerves dalām Jūs varat atrast interneta vietnē: www.bosch-pt.com

Bosch konsultantu grupa palidzës Jums vislabākaja veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves dalas, noteikti paziņojiet 10 zimju izstrādājuma numuru, kas norādits uz izstrādājuma marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Riga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Atbrivošanas no nolietotajiem izstrādājumiem

Nolietotais mērinstruments, tā akumulators vai baterijas, piederumi un iesainojuma materiali jāpakļauj otrreizejai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet mērinstrumentu un tā akumulatorus vai baterijas sadzīves atkritumu tvertnē!

Tikai EK valstim.

Atbilstoši Eiropas Savienības direktivai 2012/19/ES, lietošanai nederigie mērinstrumenti, kā ari, atbilstoši Eiropas Savienības direktivai 2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atsevišķi un jāpakļauj otrreizejai pārstradei apkartejai videi nekaitiga veida.

Lietuvių k.

Saugos nuorodos
