GAM 220 MF Professional - мультиметр BOSCH - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Цифрлық бұрыш мультиметрі
Марка	Bosch
Модель	GAM 220 MF Professional
Өлшеу диапазоны	0° – 220°
Өлшеу дәлдігі	± 0,1°
Ең кіші дисплей бірлігі	0,1°
Арнайы функциялар	Hold, экран жарығы, дисплейді айналдыру, жалғыз және қос бұрыш режимі (GAM 220 MF)
Қоректену	4 батарея 1,5 В LR6 (AA) немесе аккумулятор 1,2 В HR6 (AA)
Автономия	Шамамен 80 сағ (сілтілі батареялар)
Автоматты өшіру	Шамамен 30 минуттан кейін
Өлшемдер (Ұ × Е × Б)	447 × 52 × 60 мм
Салмақ	1,2 кг (GAM 220 MF)
Иін ұзындығы	400 мм
Қорғаныс	IP 54 (шаң мен су шашырауынан қорғау)
Жұмыс температурасы	-10°C-тан +50°C-қа дейін
Сақтау температурасы	-20°C-тан +70°C-қа дейін
Пайдаланудың макс. биіктігі	2000 м
Салыстырмалы ылғалдылық макс.	90%
Ластану дәрежесі	2 (IEC 61010-1 бойынша)
Көпіршік деңгейлері	Көлденең және тік бағытты тексеру үшін
Қоса берілетін керек-жарақтар	Иін ұзартқышы (GAM 220 MF), қорғаныс қабы
Күтім және тазалау	Жұмсақ, дымқыл шүберекпен тазалаңыз, жуғыш заттар немесе еріткіштер қолданбаңыз
Жөндеу мүмкіндігі	Bosch түпнұсқа бөлшектерімен кәсіби маманмен жөндеу
Сатудан кейінгі қызмет	Bosch Power Tools, жедел желі және онлайн бөлшектер арқылы қолжетімді
Кепілдік	Заңды кепілдік, шарттарды қараңыз

Жиі қойылатын сұрақтар - GAM 220 MF Professional BOSCH

Өлшеу құрылғысын қалай қосу керек?

Қосу/Өшіру түймесін (12) басыңыз. Егер H көрсеткіші жанса, мән сақталған. Оны өшіру үшін сол түймені қысқаша басыңыз.

Стандартты бұрыш өлшеуді қалай орындау керек?

Жылжымалы иінді (1) және негізгі иінді (4) өлшенетін жиектерге қойыңыз. Ішкі бұрыш w экранда көрсетіледі.

Бұрышты қалай тасымалдауға болады?

Бұрышты өлшеңіз, содан кейін жылжымалы иінді бекіту түймесімен (3) бекітіңіз. Құрылғыны бөлшекке қойып, бұрышты сызыңыз.

Hold функциясын қалай пайдалану керек?

Көрсетілген мәнді есте сақтау үшін Hold түймесін (11) басыңыз. H көрсеткіші жыпылықтайды. Қайта басу мәнді жадыға бекітеді. Өшіру үшін Қосу/Өшіру түймесін қысқаша басыңыз.

Иін ұзартқышын қашан пайдалану керек?

Тірек беті жылжымалы иіннен қысқа болғанда, ұзартқышты (16) жылжымалы иінге қойыңыз. Ізделінетін бұрыш v = 180° - көрсетілген бұрыш w.

GAM 220 MF көмегімен жалғыз бұрышты қалай есептеу керек?

MTR1 түймесін (14) басып, режимді іске қосыңыз. Бұрыштық бұрышты өлшеңіз немесе реттеңіз. Көлденең бұрыш MTR көрсетіледі. Осы бұрышты бұрыштық арада пайдаланыңыз.

Қос бұрышты қалай есептеу керек?

MTR2 (15) арқылы режимді іске қосыңыз. Тәртіпті орындаңыз: SPR еңіс бұрышын есте сақтаңыз, содан кейін CNR бұрыштық бұрышын, содан кейін MTR және BVL алыңыз. Кезеңнен келесіге өту үшін MTR2 түймесін бірнеше рет басыңыз.

Құрылғыға қалай күтім жасау керек?

Жұмсақ, дымқыл шүберекпен тазалаңыз. Жуғыш заттар немесе еріткіштер қолданбаңыз. Оны суға батырмаңыз. Оны қорғаныс қабына (17) салыңыз.

Қандай батареяларды пайдалану керек?

4 сілтілі батареяны LR6 (AA) немесе HR6 (AA) аккумуляторларын пайдаланыңыз. Барлық батареяларды бір уақытта ауыстырыңыз. Заряд деңгейінің көрсеткіші 10-30% қалғанда жыпылықтайды.

Ақаулық немесе жөндеу жағдайында не істеу керек?

Bosch сатудан кейінгі қызметіне хабарласыңыз. Франция үшін 0811 360122 телефонына қоңырау шалыңыз немесе [e-mail] электрондық поштасына жіберіңіз. Қосалқы бөлшектер www.bosch-pt.com сайтында қолжетімді.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GAM 220 MF Professional BOSCH

kk Пайдалану нускаулығының түпнұсқасы

ro Instructiuni originale

Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында қолданылады

Өндірушінің өнім үшін қарастырган пайдалану құжаттарының құрамында пайдалану женіңдегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сәйкестікті растау жайлы акпарат қосымшада бар.

Өнімді ондірген мемлекет туралы акпарат өнімніц корпусында және косымшада көрсетілген.

Өндірілген мерзімі Нүсқаулық мұқабасының соңғы бетінде және өнім корпусында көрсетілген.

Импортерге қатысты байланыс ақпарат внім қаптамасында көрсетілген. Өнінді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, внімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Кызметкер немесе пайдаланушының қатепіктері мен істен шығу себептерінің тізімі

– өнім корпусынан тікелей тутін шыкса, пайдаланбаныз

- жауын -шашын кезінде сыртта (далада) пайдаланбаныз - корпус ішіне су кірсе құрылғыны қосушы болмаңыз

Шекті күй белгілері

- өнім корпусының закымдалуы

Кызмет көрсету түрі мен жилігі

Эр пайдаланудан сон внімді тазалау ұсынылады.

Сактау

• кургак жерде сактау керек
  – жоғары температура квзінен және күн сәулелерінің әсерінен алыс сақтау керек
  – сактау кезінде температураның кенет ауыткуынан корғау керек
  – егер курал жүмсақ сөмке немесе пластик кейсте жеткізілсе оны осы взінің қорғағыш қабында сақтау ұсынылады
• сактау шарттары туралы косымша акпарат алу ушін MEMCT 15150 (Шарт 1) кужатын караңыз

Тасымалдау

– тасымалдау кезінде өнімді құлатуга және кез келген механикалық ықпал етуге қатаң тыйым салынады
– босату/жуктеу кезінде пакетті крысатын машиналарды пайдалануға руксат берілмейді.
– тасымалдау шарттары талаптарын МЕМСТ 15150 (5 шарт) кужатын оқыңыз.

Қауіпсіздік нусқаулары

Барлық күсқаулықтарды оқып, орындау керек. Өлшеу құралын осы нүсқауларға сай пайдаланбау өлшеу құралындагы кірістірілген қауінсіздік шарапарына жағымсыз асер етеді. ОСЫ НУСҚАУЛЫҚТАРДЫ ТОЛЫК ОРЫНДАНЫЗ.

▶ Элшеу куралын тек біпікті маманга және арнаулы бөпшектермен жөндетіңіз. Сол арқылы влшеу курал қауіпсіздігін сақтайсыз.
Жанатын суйыктыктар, газдар немесе шаң жиылған жарылыс қаупі бар ортада өлшеу құралын пайдаланбаңыз. Өлшеу құралы үшқын шығарып, шанды жандырып, өрт тудыруы мүмкін.
Ocy өлшеу күралымен бұрыштары өлшенген дайындамаларды аралау кезінде пайдаланылатын араның қауіпсіздік және жұмыс нүсқауларын әрдайым қатал ұстаныңыз (соңың ішінде дайындаманы орналастыру және кысу бойныша нүсқауларды). Кажетті бұрыштар белгілі бір аара даға немесе ара түрінде орнатылмаса,

130|Казак

балама аралау адістерін пайдалану керек. Аса еткір бұрыштарды конустық қыскыш құрылғыны пайдаланып, ұстел немесе қол дискілі арасымен кесуге болады.

Өнім және куат сипаттамасы

Пайдалану нускаульның алғы бөлігінің суреттерін ескеріңіз.

Тағайындалу бойынша қолдану

GAM 220

Өлшеу құралы, мысалы, ішкі құрылыста, саты құрылысында немесе сыртқы қаптамаларда тапсырыс бойынша жасап шығуру үшін бұрыштарды (колденец және тік) олшеуге және кошіруге арналған. Өлшеу құралы ішкі мен сыртқы аймактарда пайдалануға арналған.

GAM 220 MF

Өлшеу құралы бұрыштарды өлшеуге және көшіруге және қарапайым және қос еңіс бұрыштарын есептеуге арналған. Өлшеу құралы ішкі мен сыртқы аймактарда пайдалануға арналған.

Көрсетілген курамдас бөлшектер

Көрсетілген кұрамдастар нөмірі суреттер бар беттегі влшеу кұралының сипаттамасына қатысты.

(1) Кайырмалы иін
(2) Дисплейге арналған көру терезесі
(3) Реттегіш деңгелек
(4) Негізгі інін
(5) Батарея белімінің қаклағы
(6) Батарея белімі қакпағының бекіткіші
(7) Дисплей
(8) Көлденеңінен туралауга арналған ватерпас
(9) Tîrînen türalaufa arnalıhan vaterpacs

(10) Сериялык нөмір

(11) Hold түймесі

(12) Косу/өшіру түймесі

(13) Көрсеткішті бурау түймесі

(14) Қарапайым еңіске арналған МТР1 түймесі (GAM 220 MF)

(15) Кос еңіске арналған MTR2 түймесі (GAM 220 MF)

(16) Иін үзарткышы (GAM 220 MF)

(17) Коргайтын калта

(a) Индикатор Н, сақталған мәнге Hold арналған
(b) Батарея индикаторы
(c) өлшем
(d) Тік еңіс бұрышына арналған индикатор BVL (GAM 220 MF)
(e) Көлденец еңіс бұрышына арналған индикатор MTR (GAM 220 MF)
(f) Шығыңқы бұрышка арналған индикатор CNR (GAM 220 MF)
(g) Еніс бұрышына арналған индикатор SPR (GAM 220 MF)

Техникалық мәліметтер

Сандык бурыш өлшегіш GAM 220 GAM 220 MF
Өнім нөмірі	3 601 K76 5..	3 601 K76 6..
Hold функциясы	●	●
Дисплей жарығы ● ●
"Қарапайым еңіс" режимі – ●
"Қос еңіс" режимі – ●
Өлшеу аймағы 0°–220° 0°–220°
Бурыштың өлшеу дәлдігі ±0,1° ±0,1°
Ең кіші индикация элементі 0,1° 0,1°
Жұмыс температурасы	-10 °C ... +50 °C	-10 °C ... +50 °C
Сақтау температурасы	-20 °C ... +70 °C	-20 °C ... +70 °C
Негізгі биіктіктің үстіндегі макс. пайдалану биіктігі	2000 м	2000 м
Салыстырмалы ауа ылғалдылығы, макс.	90 %	90 %
ІЕС 61010-1 бойынша ластану дәрежесі	2 ^2)	2 ^2)
Батареялар 4 × 1,5 В LR6 (АА)	4 × 1,5 В LR6 (АА)
Аккумуляторлар	4 × 1,2 В HR6 (АА)	4 × 1,2 В HR6 (АА)

Сандык бурыш олшегіш GAM 220 GAM 220 MF

Жумыс узактығы (сілті- марганец батареялары)шам.	80 сағ 80 сағ
Автоматты түрде өшіру құрылғысы шамамен мынауқыттан кейін	30 мин 30 мин
Иін үзындығы 400 мм 400 мм
Салмағы EPTA-Procedure01:2014 құжатына сай	1,3 кг 1,2 кг
Өлшемдері (үзындығы × ені × бийктігі)	447 × 52 × 60 мм 447 × 52 × 60 мм
IP 54 (шаннан жәнешашырайтын суданқорғалған)	● ●

A) Тек қана ток өткізбейтн пас пайда бопады, бірақ кейбір жағдайларда еру нотижесінде тов өткізу кабілеті пайда болуы күліледі.

Олшесу куралынын зауыттык тактайшасындағы сериялық немір (10) оны дұрыс анықтауға көмектеседі.

Монтаждау

Батареяларды орнату/алмастыру (А суретін караңыз)

Өлшеу құралы үшін алкалин марганец батареясын немесе аккумуляторын пайдалану ұсынылады.

Батарея белімінің қаклағын (5) ашу үшін бекіткішті (6) басып, батарея болімінің қаклағын жоғары қайырыңыз. Батареяларды немесе аккумуляторларды салыңыз.

Бул ретте полярлықтың батарея бөлімінің қақпағындағы суретке сәйкес келгеніне көз жеткізіңіз.

Батарея индикаторы

Батарея индикаторы (b) эрдайым батареялардың немесе аккумуляторлардың ағымдағы заряд деңгейін көрсетеді:

Индикатор Куаты

	90-100%
	60-90%
	30-60%
	10-30%
	0-10%Заряды таусылған батареяның индикаторы жыпылықтайды. Жыпылықтау басталғаннан кейін, индикатор вшкенше өлшеуді шамамен 15-20 минут орындауға болады.

Барлык батареялар немесе аккумуляторларды бірдей алмастырыңыз. Тек бір өндірушінің және куаты бірдей батареялар немесе аккумуляторларды пайдаланыңыз.

▶ Ölшеу куралын узак уақыт пайдаланбасаңыз, батареяларды немесе аккумуляторларды олшеу куралынан шыгарып апыңыз. Ölшеу куралындағы батареялар мен аккумуляторлар узак уақыт сақтаған жағдайда, оларды тот басуы және заряды өздігінен таусылуы мүмкін.

Иін узартқышын орнату

Иін үзартқышын (16) алдыңғы жақтан қайырмалы інге (1) жылжытыңыз. Иін үзартқышын вілшеу құралының топсасынан өткізіңіз.

Пайдалану

Icke косу

▶ Элшеу куралын сыздан және тікелей күн сәупелерінен сақтаңыз.
▶ Ölшеу куралына айрыкша температура немесе температура тербелулері асер еттеуі тікіс. Оны мысалы автокелікте узак уакыт калдырмаңыз. Улікн температуралық ауыткулары жағдайында алдымен өлшеу куралының температурасын дұрыс пайдаланыңыз. Айрыкша температура немесе температура тербелулері кезінде өлшеу куралының дәлдігі теменделуі мүмкін.
▶ Өлшеу күралының жанасу беттері мен орнату жиектерін таза устаңыз. Өлшеу күралын сокұғ мен қағылудан қөргаңыз. Кір бөлшектері немесе пішін взгерістері өлшеу қателіктерін тудыруы мүмкін.

Косу/өшіру

Өлшеу құралын қосу үшін қосу/өшіру түймесін (12) басыңыз.

Н (а) индикаторы жанып түрса, бүл соңғы вішеудің мәні әлі сақталып жатқанын білдіреді. Бүл мәнді косу өшіру түймесін (12) кыскаша басу арқылы жоюға болады.

Өлшеу құралын өшіру үшін қосу/өшіру түймесін (12) басыңыз.

132|Казак

Егер шамамен 30 минут ішінде ешкаңдай әрекет орындалмаса, олшеу құралы батереялардың немесе аккумуляторлардың зарядын сақтау үшін автоматты түрде өшеді.

Ватерпастармен туралау

(8) ватерпасының комегімен олшеу құралын қолденецінен, ал (9) ватерпасының көмегімен тігінен туралауға болады.

Көлдененң немесе тік сызыктарды тексеру үшін өлшеу құралын ватерпас ретінде де пайдалануға болады. Ол үшін өлшеу құралын тексерілетін бетке қойыңыз.

Көрсеткішті бурау

Көрсетілген мәнді анық оқу үшін (13) түймесін басу арқылы көрсеткішті бураңыз.

"Стандартты өлшеу" жумыс режимі

Өлшеу күралы әр қосылған соң "Стандартты өлшеу" жұмыс режимінде болады. "Стандартты өлшеу" жұмыс режимінде бұрышты өлшеу арекеті орыңдалады.

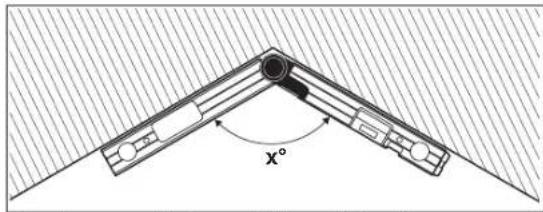

Бурышты өлшеу (C-D суреттерін караңыз)

Қайырмалы інді (1) және негізгі інді (4) өлшенетін жиектерге апарыңыз немесе қойыңыз. Көрсетілген өлшеу мәні (с) негізгі мен қайырмалы індердің арасындағы ішкі бурышка төң болады.

Аталмыш влшеу мәні дисплейде (7) қайырмалы ін (1) мен негізгі ін (4) арасындағы бұрыш озгергенше қөрсетіледі.

Бурышты көшіру (Е суретін караңыз)

Көшірілетін бурышты қайырмалы мен негізгі інінді әдепкі бурышка қою арқылы өлшеніз.

Реттегіш деңгелекті (3) бурап бекіту арқылы інін орнын механикалық түрде бекітуге болады. Көрсетілген мән сақталмайды.

Олшеу куралын кажетті куйде дайындамага қойыңыз. Індерді бурышты сызу үшін сызғыш ретінде пайдаланыңыз.

Өлшеу мәнін сақтау

Ағымдағы өлшеу мәнін (с) сақтау үшін (Н) сақтау түймесін Hold (11) басыңыз.

Растау үшін дисплейде (a) индикаторы жанады. Ағымдағы уакытта көрсетілген мән ұсталып, інін жылжығанда да өзгермейді. Сақтау түймесі

Hold кайта басылса, (а) индикаторы дисплейде турақты түрде көрсетіледі. Көрсетілген мән інң жылжыған сайын өзгереді. Алдында усталып қалған мән енді фондық режимде сақталады. Hold (11) сақтау түймесі қайта басылғанда, алдында сақталған мән көрсетіліп, (а) индикаторы жыпылыктайды.

Сақталған мәнді жою үшін косу/ошіру түймесін (12) кыскаша басыңыз. Жаңа мәнді сақтау үшін алдында сақталған мәнді жою керек. Сақталған мәндердің үстінен жазу мүмкін емес.

Сакталнан мән вішеу құралын өшіргенде де (қолмен немесе автоматты түрде) сақталады. Алайда ол батарены алмастырган кезде немесе батарея заряды таусылғанда жойылады.

Иін узарткышымен өлшеу (F–H суреттерін караңыз)

Иін ۷зартқышы (16) орнату беті қайырмалы іннен (1) қыска болған жағдайда бурышты влшеуге мүмкіндік береді.

Herizrì níndí (4) және ін үзартқышын өлшенетін жиектерге жазықтық бойынша апарыңыз немесе қойыңыз.

Дисплейде вішшу мәні ретінде негізгі мен қайырмалы індердің арасындағы бұрыш көрсетіледі. Негізгі іні мен інің ұзартқышының арасындағы ізделетін бұрышты көпесідей есептеуге болады:

v = 180^ - w

GAM 220 MF: "Қарапайым еңіс" жұмыс режимі

"Қарапайым өңіс" өлшемі кесік бурышын MTR бірдей өңіске іе екі дайындама 180° шамасынан кем кез келген сыртық бурышты ۶° бірге курауы тиіс болғанда есептеу үшін пайдаланылады (мысалы, еден планқалары, таяныштардың бағандары немесе сурет жиектемелері үшін).

"Қарапайым еңс" олшемі MTR1 (14) түймесін басу арқылы іске косылады. MTR есептеу үшін көрсетілген мән пайдаланады. Егер тура сақталған мән көрсетілсе ((а) индикаторы жыпылықтайды), есептеу иін күйіне карамастан сақталған мәнмен орындалады.

Егер дайындамалар бір бурышка бейімдепетін болса (мысалы, еден планкалары үшін), бурыштыкты х° кайырмалы мен негізгі индерді орнату аркылы өлшеніз. Беріпген бурыш үшін (мысалы, сурет жиектемесі) кайырмалы мен негізгі индерді дисплейде кажетті бурыш керсетілгенше ашыңыз.

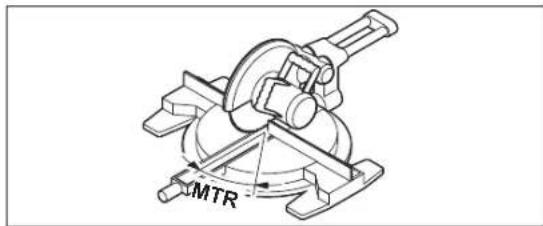

Екі дайындаманы қыскарту қажет болатын көлденең еңіс бұрышы MTR ("Miter Angle": көлденең еңіс бұрышы) еселтеледі. Ара дискісі осы еңіс бұрыштарында дайындамага көлденеңінен тұрады (тік еңіс бұрышы 0° күрайды).

MTR1 (14) түймесін басыңыз. Деңбек және бұрыштық арада реттелуі тиіс болған, есептелген көлденең еңіс бұрышы MTR және MTR индикаторы дисплейде көрсетіледі.

"Қарапайым еңіс" режимінен Стандартты олшеу" режиміне қайтып оралу үшін MTR1 (14) түймесін басыңыз.

Косу/өшіру түймесін (12) кыскаша басу арқылы "Стандартты влшеу" режиміне де кайтып оралуга болады. Алайда бүл ретте сақталған Hold мәні де жойылады.

Нускау: есептелетін көлденек еңс бурышын MTR тек тік кесіктер үшін реттеуі 0° шамасын курайтын доңбек және бурыштық аралар үшін кабылдауға болады. Тік кесіктер үшін реттеу 90° шамасында болса, ара үшін бурышты келесідей есептеу керек:

90° – көрсетілген бұрыш MTR = арадағы реттелетін бұрыш.

GAM 220 MF: "Кос еңіс" жұмыс режимі

"Кос еңсіс" элшемі ("Compound MTR") екі көп бұрыштық дайындама (мысалы, төбелік рейкалар) тура бір-бірінің үстінде қабаттасуы тиіс болғанда көлденең және тік еңсі бұрыштарын есептеу үшін пайдаланылады.

"Кос еңіс" режимі MTR2 (15) түймесін басу арқылы іске қосылады. Бурышты еселтеу үшін әрдайым інін күйлерінің көрсетілген мәні пайдаланылады. Сакталатын Hold мәні "Кос еңіс" режимі аякталғанда жойылады.

Жұмыс қадамдарын берілген реттілікпен дал орындаңыз.

134|Қазақ

1-ші SPR: еңіс бұрышын (Spring Angle) сақтау

Еңіс бұрышын сақтаудың төмендегі мүмкіндіктері бар:

- Кайырмалы мен негізгі індерді кажетті еңіс бұрышы дисплейде көрсетілгенше ашыңыз.

– Еңіс бурышы белгісіз болса, оны влшеңіз. Ол үшін влшенетін дайындаманы кайырмалы мен негізі індердің арасына койыңыз. Оте жінішке немесе шағын дайындамаларда влшеу куралымен өлшеу мүмкін болмаса, шаблон синяқты кемекші куралды пайдаланыңыз және өлшеу куралындағы бурышты реттеңіз.

Кос еңіс үшін өлшенген еңіс бұрышын сақтау үшін MTR2 (15) түймесін басыңыз. Дисплейде SPR индикаторы мен ағымдағы бұрыш көрсетіледі.

MTR2 (15) түймесі басылғанда, бурыш 90° шамасынан артық, бірақ 180° шамасынан кем болса, SPR еңс бурышы автоматты турде келесідей есептеледі:

SPR = 180° - элшенген немесе реттелген бұрыш.

2-ші CNR: шығыңқы бұрышты (Corner Angle) сақтау

Бас бурыштың косымша бурышын влшеу ушін қайырмалы мен негізгі индерді қабыргаларға жалпак бетімен койыңыз немесе влшеу құралында белгілі бас бурыштың косымша бурышын реттенʃіз.
Қос еңс ушін өлшенген бас бурыштың косымша бурышын сақтау ушін MTR2 (15) түймесін кайтадан басыңыз. Дисплейде CNR индикаторы мен ағымдағы бурыш көрсетіледі.

1. MTR: көлденец еңіс бурышын (Miter Angle) өлшеу


MTR2 (15) туймесін кайтадан басыңыз. Дисплейде MTR индикациясы мен деңбек және бұрыштық ара үшін өлшенген қөлденең еңсіс бұрышы көрсетіледі. Көлденең еңсіс бұрышының көмегімен ара үстелінің бұралуы аныкталады (MTR).

1. BVL: tık eçic бұрышын (Bevel Angle) есептеу


MTR2 (15) түймесін қайтадан басыңыз. Дисплейде BVL индикациясы мен деңбек және бұрыштық ара үшін өлшенген тік еңіс бұрышы көрсетіледі.

Tık еңс бурышының кемегімен ара дискісінің еңсі анықталады (BVL). Каждет болса, көлденен және тік еңс бурыштарын тек жұмыс режимін ауыстыру үшін қосу/өшіру түймесі (12) басылмай түрганда гана кайта шақыруға болады. Бурышты шақыру үшін MTR2 (15) түймесін басыңыз. Дисплейде MTR және есептелген көлденен еңсі бурышы, ал MTR2 (15) түймесі кайта басылғанда BVL және тік еңс бурышы көрсетіледі.

1609 92A 58K | (18.11.2019) Bosch Power Tools

"Карапайым еңіс" режимінен "Стандартты влшеу" режиміне қайтып оралу үшін MTR1 (14) түймесін 1 с аз басыңыз.

"Кос еңіс" жұмыс режимі бойынша нүсқаулар

Есептелетін көлденен еңсіє бурышын MTR тек тік кесіктер үшін реттеуі 0° шамасын курайтын донбек және бурыштынк аралар үшін қабындауға болады. Тік кесіктер үшін реттеу 90° шамасында болса, ара үшін бурышты келесідей есептеу керек: 90° – көрсетілген бурыш MTR = арадағы реттелетін бурыш.

Техникалық күтім және қызмет

Кызмет көрсету және тазалау

Олшеу куралын таза устаңыз. Олшеу куралын суға немесе басқа сүйықтықтарға батырмаңыз. Ластануларды суланған, жұмысак шүбереклен сүртіңіз. Жугыш заттарды немесе еріткіштерді пайдаланбаңыз. Олшеу куралы жәнбыр астында ұзак түрған болса, оның жұмысына теріс әсер етілуі мүмкін. Толық кеппігргеннен кейін өлшеу куралын шектеусіз кайта пайдалануға болады. Калибрлеу кажет емес. Олшеу куралын тек корғайтын қалтасында (17) сақтаңыз және тасымалдаңыз. Жәндәеу кажет болғанда, өлшеу куралын корғайтын қалтасында (17) жіʃеріңіз.

Тутынушыға қызмет көрсету және пайдалану кеңестері

Кызмет керсету орталығы өнімді жәндеу және орган техникалық қызмет корсету, сондай-ақ қосалқы большектер туралы сурактарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер темендергі мекенжай бойынша колжетімді: www.bosch-

pt.com

Bosch қызметтік кеңес беру тобы біздің внімдер және олардың керек- жарактары туралы сұрақтарыңызға жауап береді.

Сурақтар қою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімнің фирмалық тақтайшасындагы 10 таңбалы өнім нөмірін беріңіз.

Өндіруші талаптары мен нормаларының сақталуымен электр куралын жендеу және кепілді кызмет көрсету барлық мөмлекеттер аумағында тек "Роберт Бош" фirmалық немесе авторизацияланған кызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен акелінген вөнімдерді пайдалану кауіпті, денсаулығыңызга зиян келтіруі мүмкін. Інімдерді заңсыз жасау және тарату экімшілік және қылмыстық тәртіп бойынша Заңмен кудаланады.

Қазақстан

Тутынушыларга кенес беру және шағымдарды кабылдау орталығы: "Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Казакстан Республикасы 050012

Муратбаев к., 180 уй

"Гермес" БО, 7 кабат

Ten.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақпаратты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз

Кэдеге жарату

Өлшеу құралын, аккумляторын/батареяларын, оның жабдықтары мен орамасын қоршаған ортаны қорғайтын ретте кәдеге жарату орнына тапсыру қажет.

Өлшеу құралдарын және аккумуляторларды/батареяларды үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Еуропа 2012/19/EU ережесі бойынша жарамсыз ялшеу куралдары және Еуропа 2006/66/EC ережесі бойынша закымдалған немесе ескі аккумулятор/батареялар белек жиналып кадеге жаратылуы кажет.

Română
