GAM 220 MF Professional - πολυμέτρης BOSCH - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ψηφιακό γωνιόμετρο
Μάρκα	Bosch
Μοντέλο	GAM 220 MF Professional
Εύρος μέτρησης	0° – 220°
Ακρίβεια μέτρησης	± 0,1°
Μικρότερη μονάδα εμφάνισης	0,1°
Ειδικές λειτουργίες	Hold, φωτισμός οθόνης, περιστροφή οθόνης, λειτουργία απλής και διπλής λοξοτομής (GAM 220 MF)
Τροφοδοσία	4 μπαταρίες 1,5 V LR6 (AA) ή επαναφορτιζόμενες 1,2 V HR6 (AA)
Αυτονομία	Περίπου 80 ώρες (αλκαλικές μπαταρίες)
Αυτόματη απενεργοποίηση	Μετά από περίπου 30 λεπτά
Διαστάσεις (Μ × Π × Υ)	447 × 52 × 60 mm
Βάρος	1,2 kg (GAM 220 MF)
Μήκος σκέλους	400 mm
Προστασία	IP 54 (προστασία από σκόνη και πιτσιλιές νερού)
Θερμοκρασία λειτουργίας	-10°C έως +50°C
Θερμοκρασία αποθήκευσης	-20°C έως +70°C
Μέγιστο υψόμετρο λειτουργίας	2000 m
Μέγιστη σχετική υγρασία	90 %
Βαθμός ρύπανσης	2 (σύμφωνα με IEC 61010-1)
Αλφάδια	Για έλεγχο οριζοντιότητας και καθετότητας
Παρεχόμενα αξεσουάρ	Επέκταση σκέλους (GAM 220 MF), θήκη προστασίας
Συντήρηση και καθαρισμός	Καθαρίζετε με ένα μαλακό, υγρό πανί, χωρίς απορρυπαντικά ή διαλύτες
Δυνατότητα επισκευής	Επισκευή από επαγγελματία με γνήσια ανταλλακτικά Bosch
Υπηρεσία μετά την πώληση	Διαθέσιμη μέσω Bosch Power Tools, τηλεφωνικής γραμμής και ανταλλακτικών online
Εγγύηση	Νόμιμη εγγύηση, συμβουλευτείτε τους όρους

Συχνές ερωτήσεις - GAM 220 MF Professional BOSCH

Πώς ενεργοποιώ τη συσκευή μέτρησης;

Πατήστε το πλήκτρο On/Off (12). Αν η ένδειξη H είναι αναμμένη, έχει αποθηκευτεί μια τιμή. Για να τη διαγράψετε, πατήστε σύντομα το ίδιο πλήκτρο.

Πώς κάνω μια τυπική μέτρηση γωνίας;

Τοποθετήστε το κινητό σκέλος (1) και το βασικό σκέλος (4) στις άκρες που θέλετε να μετρήσετε. Η εσωτερική γωνία w εμφανίζεται στην οθόνη.

Πώς μεταφέρω μια γωνία;

Μετρήστε τη γωνία και στη συνέχεια κλειδώστε το κινητό σκέλος με το κουμπί κλειδώματος (3). Τοποθετήστε τη συσκευή στο τεμάχιο και χαράξτε τη γωνία.

Πώς χρησιμοποιώ τη λειτουργία Hold;

Πατήστε το πλήκτρο Hold (11) για να αποθηκεύσετε την εμφανιζόμενη τιμή. Η ένδειξη H αναβοσβήνει. Ένα νέο πάτημα σταθεροποιεί την τιμή στη μνήμη. Για διαγραφή, πατήστε σύντομα το On/Off.

Πότε χρησιμοποιώ την επέκταση σκέλους;

Όταν η επιφάνεια στήριξης είναι μικρότερη από το κινητό σκέλος, τοποθετήστε την επέκταση (16) στο κινητό σκέλος. Η ζητούμενη γωνία v = 180° - εμφανιζόμενη γωνία w.

Πώς υπολογίζω μια απλή λοξοτομή με το GAM 220 MF;

Πατήστε το πλήκτρο MTR1 (14) για ενεργοποίηση της λειτουργίας. Μετρήστε τη γωνία γωνίας ή ρυθμίστε την. Η γωνία οριζόντιας λοξοτομής MTR εμφανίζεται. Χρησιμοποιήστε αυτήν τη γωνία στο πριόνι λοξοτομής σας.

Πώς υπολογίζω μια διπλή λοξοτομή;

Ενεργοποιήστε τη λειτουργία με MTR2 (15). Ακολουθήστε τη σειρά: αποθηκεύστε τη γωνία κλίσης SPR, στη συνέχεια τη γωνία γωνίας CNR και στη συνέχεια λάβετε MTR και BVL. Πατήστε πολλές φορές το MTR2 για να μεταβείτε από το ένα βήμα στο άλλο.

Πώς συντηρώ τη συσκευή;

Καθαρίστε τη με ένα μαλακό, υγρό πανί. Μη χρησιμοποιείτε απορρυπαντικά ή διαλύτες. Μην τη βυθίζετε. Φυλάξτε τη στην προστατευτική της θήκη (17).

Ποιες μπαταρίες να χρησιμοποιήσω;

Χρησιμοποιήστε 4 αλκαλικές μπαταρίες τύπου LR6 (AA) ή επαναφορτιζόμενες HR6 (AA). Αντικαταστήστε όλες τις μπαταρίες ταυτόχρονα. Η ένδειξη στάθμης φόρτισης αναβοσβήνει όταν απομένει 10-30%.

Τι να κάνω σε περίπτωση προβλήματος ή επισκευής;

Επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της Bosch. Για τη Γαλλία, καλέστε στο 0811 360122 ή στείλτε email στο [e-mail]. Τα ανταλλακτικά είναι διαθέσιμα στο www.bosch-pt.com.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GAM 220 MF Professional BOSCH

el Πρωτότυπο οδηγιών χρήσης

Ελληνικά...... Σελίδα 78

Υποδείξεις ασφαλείας

'Olcs οι υποδείξεις πρέπει να διαβαστούν και να τηρηθούν. Εάν το ὁργανο μέτρησης δε χρησιμοποιηθεί σύφωφωνα με αυτές τις οδηγίες, τα ενσωματωμένα στο ὁργανο μέτρησης μέτρα προστασίας μπορεί να επηρεαστούν αρνητικά. ΦΥΛΑΣΤΕ ΑΥΤΕΣ ΤΙΣ ΥΠΟΔΕΙΞΕΙΣ ΚΑΛΑ.

Αναθέστε την επισκευή του οργάνου μέτρησης μόνο σε ειδικευμένο τεχνικό προσωπικό και μόνο με γνήσια ανταλλακτικά. Μ' αυτόν τον τρόπο εξασφαλίζεται η διατήρηση της ασφαλούς λειτουργίας του εργαλείου μέτρησης.
Μην εργάζεστε με το όργανο μέτρησης σε επικίνδυνο για έκρηξη περιβάλλον, στο οποία βρίσκονται εύφλεκτα υγρὰ, αέρια ή εύφλεκτες σκόνες. Στο σωτερικό του εργαλείου μέτρησης μπορεί να δημιουργηθεί σπινθηρισμός κι έται να αναφλεχθούν η σκόνη ή οι αναθυμιάσεις.
Κατά το πριόνισμα των επεξεργαζόμενων κομματών, για τα οποία έχετε εξαικριβώσει τις γωνίες με αυτό το όργανο μέτρησης, προσέχετε πάντοτε αυστηρά τις υποδείξεις ασφαλείας και εργασίας του χρησιμοποιόμενου πριονιού (συμπεριλαιμβανορένων των υποδείξεων για την τοποθέτηση και το σύσφιξη του επεξεργαζόμενου κομματιού). Όταν οι αποραίτητες γωνίες σε ένα ορισμένο πριόνι ή σε έναν τύπο πριονιών δεν μπορούν να ρυθμιστούν, πρέπει να χρησιμοποιηθούν εναλλακτικές μέθοδοι πριονίσματος. Ιδιαίτερα οι οξείες γωνίες μπορούν να κοπούν, χρησιμοποιώντας μια κωνική διάταξη σύσφιγξης με ένα σταθερό διακοπρίονο ή διακοπρίονο χεριού.

Περιγραφή προϊόντος και ισχύος

Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των οδηγιών λειτουργίας.

Χρήση σύμφωνα με τον προορισμό

GAM 220

Το όργανο μέτρησης προορίζεται για τη Μέτρηση και μεταφορά γωνιών (οριζόντια και κάθετα), π.χ. για κατασκευές ακριβείας σε εφαρμογές εσωτερικών χώρων, στην κατασκευή κλιμάκων ή στις εξωτερικές επενδύσεις. Το εργαλείο μέτρησης είναι κατάλληλο για χρήση και σε σωτερικούς και σε εξωτερικούς χώρους.

GAM 220 MF

Το όργανο μέτρησης προορίζεται για τη μέτρηση και μεταφορά γωνιών και για τον υπολογισμό απλής και διπλής φαλτσογωνιάς. Το εργαλείο μέτρησης είναι κατάλληλο για χρήση και σε σωτερικούς και σε εξωτερικούς χώρους.

Απεικονιζόμενα στοιχεία

Η απαρίθμηση των απεικονιζόμενων οτοιχείων βασίζεται στην απεικόνιοη του εργαλείου μέτρησης στη σελίδα γραφικών.

(1) Πτυσόμενο σκέλος
(2) Ένδείξη ψηφιακής οθόνης
(3) Τροχός σταθεροποίησης
(4) Σκέλος βάσης
(5) Κάλυμμα της θήκης της μπαταρίας
(6) Ασφάλιοη του καλύμματος της θήκης των μπαταριών
(7) Οθόνη
(8) Αλφάδι για οριζόντια ευθυγράμμιση
(9) Αλφάδι για κάθετη ευθυγράμμιοη

(10) Αριθμός σειράς

(11) Πλήκτρο Hold
(12) Πλήκτρο ON/OFF
(13) Πλήκτρο για την περιστροφή της ένδειξης
(14) Πλήκτρο MTR1 για απλή φαλτσογωνιά (GAM 220 MF)
(15) Πλήκτρο MTR2 για διπλή φαλτοογωνιά (GAM 220 MF)

(16) Επέκταση οκελών (GAM 220 MF)

(17) Τοάντα προστασίας

Στοιχεία ένδειξης

(a) Δείκτης Η για αποθηκευμένη τιμή Hold
(b) 'Ενδειξη μπαταρίας
(c) Τιψή μέτρησης
(d) Δείκτης για κάθετη φαλτσογωνιά BVL (GAM 220 MF)
(e) Δείκτης για οριζόντια φαλτσογωνιά MTR (GAM 220 MF)
(f) Δείκτης για γωνία ακμής CNR (GAM 220 MF)
(g) Δείκτης για γωνία κλίσης SPR (GAM 220 MF)

Τεχνικά στοιχεία

Ψηφιακός μετρητής γωνιών GAM 220 GAM 220 MF
Κωδικός αριθμός	3 601 K76 5.. 3 601 K76 6..
Λειτουργία Hold	●	●
Φωτιομός οθόνης ● ●
Τρόπος λειτουργίας «Απλήφαλτσογωνιά»	-	●
Τρόπος λειτουργίας «Διπλήφαλτσογωνιά»	-	●
Περιοχή μέτρησης 0°–220° 0°–220°
Ακρίβεια μέτρησης, γωνία ±0,1° ±0,1°
Ελάχιστη μονάδα ένδειξης 0,1° 0,1°
Θερμοκρασία λειτουργίας –10 °C...+50 °C –10 °C...+50 °C
Θερμοκρασία φύλαξης/αποθήκευσης	-20 °C ... +70 °C -20 °C ... +70 °C
Μέγιστο ύψος χρήσης πάνωαπό το ύψος αναφοράς	2.000 m 2.000 m
Μέγιστη σχετική υγρασία αέρα	90 %	90 %
Βαθμός ρύπανσης κατάIEC 61010-1	221	261
Μπαταρίες	4 × 1,5 V LR6 (AA)	4 × 1,5 V LR6 (AA)
Επαναφορτιζύμενεςμπαταρίες	4 × 1,2 V HR6 (AA)	4 × 1,2 V HR6 (AA)
Διάρκεια λειτουργίας (μεμπαταρίες αλκαλίουμαγγανίου) περίπου	80 h	80 h
Αυτόματη απενεργοποίησημετά περ.	30 min	30 min
Μήκος οκέλους	400 mm 400 mm
Βάρος κατάEPTA-Procedure 01:2014	1,3 kg	1,2 kg
Διαστάσεις (μήκος × πλάτος ×ύψος)	447 × 52 × 60 mm	447 × 52 × 60 mm
IP 54 (προστασία από σκόνηκαι ψεκαζόμενο νερό)	●	●

A) Εμφανίζεται μόνο μη αγώγψη ρύπανση, αλλά περιστασικά αναμένεται προσωρινή αγωγμότητα που προκαλείται από την εμφάνιση δρόσου.

Για τη μανασήμαντη αναγνώριση του οργάνου μέτρησης χρησιμεύσι ο αριθμός ασιρός (10) πάνω στην πινακίδα τύπου.

Συναρμολόγηση

Τοποθέτηση/αλλαγή μπαταριών (βλέπε εικόνα Α)

Για τη λειτουργία του οργάνου μέτρησης προτείνεται η χρήση μπαταριών αλκαλίου-μαγγανίου ή επαναφορτιζόμενων μπαταριών.

Για το άνοιγμα του καλύμματος της θήκης των μπαταριών (5) πιέστε πάνω στη διάταξη ασφάλισης (6) και ανοίξτε το κάλυμμα της θήκης των μπαταριών.

Τοποθετήστε μέσα τις μπαταρίες ή τις επαναφορτιζόμενες μπαταρίες.

Προσέξτε εδώ τη οωστή πολικότητα σύμφωνα με την παράσταση στο κάλυμμα της θήκης των μπαταριών.

'Ενδειξη μπαταρίας

Η ένδειξη της μπαταρίας (b) δείχνει πάντοτε την τρέχουσα κατάσταση των μπαταριών ή της επαναφορτιζόμενης μπαταρίας:

'Ενδειξη	Χωρητικότητα
	90-100%
	60-90%
	30-60%
	10-30%
[γ3δ5]	0-10%H ένδειξη άδειας μπαταρίας αναβοαβήνει. Με την έναρξη του

80 | Ελληνικά

'Ενδειξη Χωρητικότητα

αναβοσβήματος μέχρι την απενεργοποίηση μπορείτε να μετρήσετε ακόμη περίπου 15–20 min.

Αλλάζετε όλες τις μπαταρίες ή τις επαναφορτιζόμενες μπαταρίες τουτόχρονα. Οι μπαταρίες πρέπει να είναι όλες από τον ίδιο κατασκευαστή και να έχουν την ίδια χωρητικότητα.

Αφαιρέστε τις μπαταρίες ή τις επαναφορτιζόμενες μπαταρίες από το όργανο μέτρησης, όταν δεν το χρησιμοπούησετε για μεγαλύτερο χρονικό διάστημα. Οι μπαταρίες και οιναφορτιζόμενες μπαταρίες σε περίπτωση αποθήκυσης για μεγαλύτερο χρονικό διάστημα στο όργανο μέτρησης μπορεί να σξειώθούν και να αυτοεκφορτιστούν.

Τοποθέτηση της επέκτασης σκελών

Σπρώξτε την επέκταση οκελών (16) από μπροστά πάνω οτο πυσούμενο σκέλος (1). Σπρώξτε την επέκταση σκέλους τόσο, όσο είναι δυνατόν πέρα από την άρθρωση του οργάνου μέτρησης.

Λειτουργία

Θέση σε λειτουργία

▶ Προστατεύετε το εργαλείο μέτρησης από υγρασία κι από άμεση ηλιακή ακτινοβολία.
Μην εκθέτετε το όργανο μέτρησης σε υπερβολικές θερμοκρασίες ή σε μεγάλες διακυμάνσεις της θερμοκρασίας. Μην το αφήνετε π.χ. για μεγάλο χρονικό διάστημα μέσα στο αυτοκίνητο. Αφήστε το όργανο μέτρησης σε περίπωση μεγάλων διακυμάνσεων της θερμοκρασίας, πρώτα να εγκλιματισεί, προτού το θέσετε σε λειπουργία. Η ακρίβεια του εργαλείου μέτρησης μπορεί να αλλοιώθει υπό ακραίες θερμοκρασίες ή/και ισχυρές διακυμάνσεις της θερμοκρασίας.
Διαπηρείτε τις επιφάνειες έδρασης και ακμή οδήγησης του οργάνου μέτρησης καθαρές. Προστατεύετε το όργανο μέτρησης από κτύπημα και κρούση. Τυχόν ρυπαρά ωωματίδια και παραμορφώσεις μπορεί να γίνουν αιτία εσφαλμένων μετρήσεων.

Ενεργοποίηση/απενεργοποίηση

Για την ενεργοποίηση του οργάνου μέτρησης πατήστε το πλήκτρο Οπ-Off (12).

'Отан ανάβει ο δείκτης Η (α), είναι αποθηκευμένη ακόμη μια τιμή από την τελευταία μέτρηση. Αυτή η τιμή, πατώντας σύντορα το πλήκτρο On-Off (12), μπορεί να διαγραφεί.

Για την απενεργοποίηση του οργάνου μέτρησης πατήστε το πλήκτρο Οη-Off (12).

Εάν περίπου για 30 min δε γίνει καμία ενέργεια, τότε απενεργοποιείται το όργανο μέτρησης αυτόματα για την προστασία των μπαταριών ή των επαναφορτιζόμενων μπαταριών.

Ευθυγράμμιοη με τα αλφάδια

Με το αλφάδι (8) μπορείτε να ευθυγραμμίσετε το όργανο μέτρησης οριζόντια και με το αλφάδι (9) κάθετα.

Μπορείτε να χρησιμοποιήσετε το εργαλείο μέτρησης και σαν αλφάδι, για τον έλεγχο οριζοντίων και καθέτων. Γι' αυτό ακουμπήσε το εργαλείο μέτρησης επάνω στην υπό έλεγχο επιφάνεια.

Περιστροφή της ένδειξης

Για να μπορείτε να διαβάσετε καλύτερα την εμφανιζόμενη τιμή, πατήσε το πλήκτρο (13) για την περιστροφή της ένδειξης.

Τρόπος λειτουργίας «Στάνταρ μέτρηση»

Μετά από κάθε ενεργοποίηση το άργανο μέτρησης βρίσκεται στον τρόπο λειτουργίας «Στάνταρ μέτρηση». Στον τρόπο λειτουργίας «Στάνταρ μέτρηση» εκτελείται η μέτρηση γωνίας.

Μέτρηση γωνίας (βλέπε εικόνες C−D)

Ακουμπήστε ή τοποθετήστε το πινσούμενο σκέλος (1) και το σκέλος βάσης (4) επίπεδα πάνω στις προς μέτρηση ακμές. Η εμφανιζόμενη τιμή μέτρησης (c) αντιστοιχεί στην εσωτερική γωνία w ανάμεσα στο σκέλος βάσης και στο πινσούμενο σκέλος.

Αυτή η τιμή μέτρησης εμφανίζεται στην οθόνη (7) τόσο, μέχρι να αλλάξετε τη γωνία ανάμεσα στο ππυσούμενο σκέλος (1) και στο σκέλος βάσης (4).

Μεταφορά γωνίας (βλέπε εικόνα Ε)

Μετρήστε την υπό μεταφορά γωνία ακουμπώντας οτις πλευρές το πτυοσόμενο σκέλος και το σκέλος βάσης.

Σφίγγοντας τον τροχό σταθεροποίησης (3) μπορεί να ασφαλιστεί μηχανικά η θέση των οκελών. Η εμφανιζόμενη τιμή δεν αποθηκεύεται.

Ακουμηήστε το εργαλείο μέτρησης επάνω στην επιθυμητή θέση του επεξεργαζόμενου κομματιού. Χρησιμοποιήστε τα σκέλη ως κανόνα για τη χάραξη της γωνίας.

Αποθήκευση τιμής μέτρησης

Για την αποθήκευση (Η) της τρέχουσας τιμής μέτρησης (c) πατήστε το πλήκτρο αποθήκευσης Hold (11).

Για επίβεβαιωση αναβοσβήνει ο δείκτης (α) στην οθόνη. Η τρόχουσα εμφανιζόρενη τιμή είναι παγωμένη και δεν αλλάζει επίσης σε περίπτωση κίνησης του σκέλους. Όταν κανείς πατήσει το πλήκτρο αποθήκευσης Hold εκ νέου, τότε ο δείκτης (α) εμφανιζέται συνεχώς στην οθόνη. Η εμφανιζόρενη τιμή αλλάζει ανάλογα με την κίνηση του σκέλους. Η προηγουμένως παγωμένη τιμή είναι τώρα αποθήκευμένη στο φόντο. Με ένα νέο πάτημα του πλήκτρου αποθήκευσης Hold (11) εμφανιζέται η προηγουμένως αποθήκευμένη τιμή, ο δείκτης (α) αναβοσβήνει.

Για τη διαγραφή της αποθηκευμένης τιμής πατήστε ούντομα το πλήκτρο Οπ-Off (12).

Για να μπορεί κανείς να αποθηκεύσει μια νέα τιμή, πρέπει να αβηστεί μια προηγουμένως αποθηκευμένη τιμή. Οι αποθηκευμένες τιμές δεν μπορεί να επεγγραφούν.

Η τιμή μέτρησης παραμένει ακόμη και όταν το όργανο μέτρησης τεθεί (με το χέρι ή αυτόματα) εκτός λειτουργίας, σβήνει όρως, όταν οι μπαταρίες αδειάσουν ή αλλαχτούν.

Μέτρηση με επέκταση σκελών (βλέπε εικόνες F-H)

Η επέκταση σκελών (16) καθιστά δυνατή τη μέτροηση γωνίας, όταν η επιφάνεια εναπόθεσης είναι πιο κοντή από το πτυοσόμενο σκέλος (1).

Ακουμπήστε ή τοποθετήστε το ακέλος βάσης (4) και την επέκταση ακελών πάνω στις προς μέτρηση ακμές.

Στην οθόνη ως τιμή μέτρησης εμφανίζεται η γωνία ν ανάμεσα στο σκέλος βάσης και στο πυσούμενο σκέλος. Τη ζητούμενη γωνία ν ανάμεσα στο σκέλος βάσης και στην επέκταση σκελών μπορείτε να την υπολογίσετε ως ακολούθως: ν = 180° - w

GAM 220 MF: Τρόπος λειτουργίας «Απλή φαλτσογωνιά»

Η μέτρηση «Απλή φαλτοσγωνιά» χρησιμεύει για τον υπολογισμό της γωνίας κοπής MTR, όταν δύο επεξεργαζόμενα κομμάτια με ίδια φαλτοσγωνιά πρέπει να σχηματίζουν μαζί μια αποιαδήποτε εξωτερική γωνία x° μικρότερη από 180° (π.χ. για πήχεις δαπέδου, κολωνάκια κιγκλιδώματος σκύλας ή κάδρα).

Η μέτρηση «Απλή φαλτοσωγνιά» ενεργοποιείται, πατώντας το πλήκτρο MTR1 (14). Για τον υπολογισμό της MTR χρησιμοποιείται πάντοτε η εμφανιζόμενη τιμή. Όταν εμφανιζέται μια αποθηκευμένη τιμή (η ένδειξη (α) αναβοοβήνει), εκτελείται ο υπολογισμός, ανεξάρτητα από τη θέση των σκελών, με την αποθηκευμένη τιμή.

Εάν τα επεξεργαζόμενα κομμάτια πρέπει να προσαρμοστούν σε μια γωνία (π.χ. για ήήχεις δαπέδου), τότε μετρήστε τη γωνία ακήμς x°, εφαρμόζοντας το πυσσόμενο κεόκελο και το κέκλος βάσης. Για προρρυθμισμένη γωνία (π.χ. κάδρα) ανοίξτε το πυσσόμενο κεόκελο και το κέκλος βάσης τόσο, μέχρι να εμφανιστεί στην οθόνη η επίθυμητή γωνία.

82 | Ελληνικά

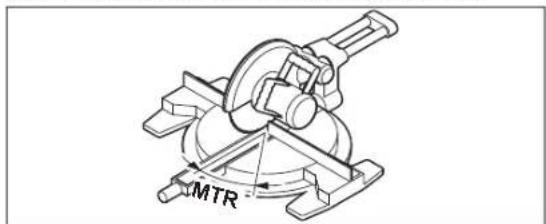

Υπολογίζεται η οριζόντια φαλτσογωνιά MTR («Miter Angle»: οριζόντια φαλτσογωνιά), κατά την οποία πρέπει να κοντύνουν τα δύο επεξεργαζόμενα κομμάτι. Ο πριονόδιοκος σε αυτές τις φαλτσοκοπές είναι κάθετος στο επεξεργαζόμενο κομμάτι (η κάθετη φαλτσογωνιά ανέρχεται στις 0").

Πατήστε το πλήκτρο MTR1 (14). Η υπολογισμένη οριζόντια φαλτοσγωνιά MTR, η οποία πρέπει να ρυθμιστεί στο φαλτοσπρίονο, καθώς και ο δείκτης MTR εμφανίζονται στην οθόνη.

Πατήστε το πλήκτρο MTR1 (14), για να επιστρέψετε από τον τρόπο λειτουργίας «Απλή φαλτοσωγανία» στον τρόπο λειτουργίας «Στάνταρ μέτρηση». Πατώντας σύντομα το πλήκτρο On-Off (12), επιστρέφετε επίσης στον τρόπο λειτουργίας «Στάνταρ μέτρηση». Όμως εδώ διαγράφεται μια ενδεχομένως αποθηκευμένη τιμή Hold.

Υπόδειξη: Η υπολογιαμένη οριζόντη παλτσογωνιά MTR μπορεί να χρησμοποιηθεί μόνο για φαλτοσπρίουα, στα αποία η ρύθμιση για κάθετες κοπές ανέρχεται στα 0°. Εάν η ρύθμιση για κάθετες κοπές είναι 90°, τότε πρέπει να υπολογίσετε τη γωνία για το πριόνι ως ακολούθως: 90° – εμφανιζόμενη γωνία MTR = γωνία ρύθμισης στο πριόνι.

GAM 220 MF: Τρόπος λειτουργίας «Διπλή φαλτσογωνιά»

Η μέτρηση «Διπλή φαλτοογωνιά» («Compound MTR») χρησιμεύει για τον υπολογιομό οριζόντιων και κάθετων φαλτοογωνιών, όταν δύο επεξεργαζόμενα κομμάτια με πολλαπλές γωνίες (π.χ. πήχεις οροφής) πρέπει να συνδέονται ακριβώς μεταξύ τους.

Ο τρόπος λειτουργίας «Διπλή φαλτοσωννιά» ενεργοποιείται, πατώντας το πλήκτρο MTR2 (15). Για τον υπολογισμό της γωνίας χρησμοποιείται πώντοτε η εμφανιζόμενη τιμή των θέσεων των οκελών. Μια ενδέχομένως αποθηκευμένη τιμή Hold διαγράφεται με τον τερματισμό του τρόπου λειτουργίας «Διπλή φαλτοσωνιά».

Εκτελείτε τα βήματα εργαοίας ακριβώς με τη σειρά που αναφέρεται.

1. SPR: Αποθήκευση της γωνίας κλίσης (Spring Angle)


Για την αποθήκευση της γωνίας κλίσης υπάρχουν οι ακόλουθες δυνατότητες:
- Ανοίζτε το πυσσόμενο σκέλος και το σκέλος βάσης τόσο, μέχρι να εμφανιστεί στην οθόνη η επιθυμητή γωνία κλίσης.
- Σε περίπτωση άγνωστης γωνίας κλίσης μετρήστε την. Γι' αυτό τοποθεστήστε το υπό μέτρηση τεμάχιο ανάμεσα στο πυσσόμενο σκέλος και στο σκέλος βάσης.

'Отан η μέτρηση στα ιδιαίτερα στενά ή μικρά επεξεργαζόμενα κομμάτια με το όργανο μέτρησης δεν είναι δυνατή, τότε χρησιμοποιήστε βοηθητικά μέσα, όπως π.χ. μια συρόμενη ρυθμιζόμενη κινητή γωνία, και ρυθμίστε μετά τη γωνία στο όργανο μέτρησης.

Πατήστε το πλήκτρο MTR2 (15), για να αποθηκεύσετε τη μετρημένη γωνία κλίοης για τη διαλή φαλισογωνιά. Στην οθόνη εμφανίζονται SPR και η τρέχουσα γωνία.

Εάν η γωνία με το πάτημα του πλήκτρου MTR2 (15) ανέρχεται πάνω από 90°, αλλά κάτω από 180°, τότε η γωνία κλίοης SPR μετατρέπεται αυτόματα ως ακολούθως;

SPR = 180° - μετρημένη ή ρυθμισμένη γωνία.

2. CNR: Αποθήκευση της γωνίας ακμής (Corner Angle)

Τοποθετήσε το πυσσόμενο σκέλος και το σκέλος βάσης για τη μέτρηση της γωνίας ακμής επίπεδα πάνω στα τοιχώματα ή ρυθμίστε μια γνωστή γωνία ακμής στο όργανο μέτρησης.

Πατήσε εκ νέου το πλήκτρο MTR2 (15), για να αποθηκεύσετε τη μετρημένη γωνία ακμής για τη διπλή φαλτσογωνιά. Στην οθόνη εμφανίζονται CNR και η τρέχουσα γωνία.

3. MTR: Εξακρίβωση της οριζόντιας φαλτσογωνιάς (Miter Angle)

Πατήσε εκ νέου το πλήκιρο MTR2 (15). Στην οθόνη εμφανίζονται MTR και η υπολογισμένη οριζόντια φαλτσογωνιά για το φαλτσοπρίονο. Με τη βοήθεια της οριζόντιας φαλτσογωνιάς καθορίζεται η περιστροφή του τραπεζιού πριονίσματος (MTR).

4. BVL: Εξακρίβωση της κάθετης φαλτοσγωνιάς (Bevel Angle)

Πατήστε εκ νέου το πλήκτρο MTR2 (15). Στην οθόνη εμφανίζονται BVL και η υπολογισμένη κάθετη φαλτσογωνιά για το φαλτσοπρίονο. Με τη βοήθεια της κάθετης φαλτσογωνιάς καθορίζεται η κλίση του πριονόδισκου (BVL).

Όταν χρειάζεται, μπορούν η οριζόντια και η κάθετη φαλτοσγωνιά να κληθούν εκ νέου, αλλά μόνο, εφόσον το πλήκτρο Οη/Off (12) για την αλλαγή του τρόπος λειτουργίας δεν έχει παιθεί. Για την κλήση της γωνίας παιήσε το πλήκτρο MTR2 (15). Στην οθόνη εμφανίζονται MTR και η υπολογισμένη οριζόντια φαλτοσγωνιά, μετά από ένα νέο πάτημα του πλήκτρου MTR2 (15) BVL και η κάθετη φαλτοσγωνιά.

Πατήστε το πλήκτρο MTR1 (14) κάτω από 1 s, για να επιοτρέψετε από τον τρόπο λειτουργίας «Διπλή φαλτσαγωνιά» στον τρόπο λειτουργίας «Στάνταρ μέτρηση».

Υποδείξεις για τον τρόπο λειτουργίας «Διπλή φαλτσογωνιά»

Η υπολογισμένη οριζόντια φαλτσογωνιά MTR μπορεί να χρησιμποιηθεί μόνο για φαλτσοπρίονα, στα οποία η ρύθμιση για κάθετες κοπές ανέρχεται στις 0°. Εάν η ρύθμιση για κάθετες κοπές είναι 90°, τότε πρέπει να υπολογίσετε τη γωνία για το πριόνι ως ακολούθως:

90° - εμφανιζόμενη γωνία MTR = γωνία ρύθμισης στο πριόνι.

Συντήρηση και σέρβις

Συντήρηση και καθαρισμός

Να διατηρείτε το εργαλείο μέτρησης πάντα καθαρό.

Μη βυθίσετε το εργαλείο μέτρησης σε νερό ή σε άλλα υγρά.

84 | Türkçe

Καθαρίζετε τυχόν ρύπανοη μ' ένα υγρό, μαλακό πανί. Μη χρησιμοποιήσετε κανένα υγρό καθαρισμοί ή διαλύτη.

Σε περίπτωση που το εργαλείο μέτρησης εκτεθεί για αρκετό χρονικό διάστημα στη βροχή μπορεί να επηρεαστεί αρνητικά κάποια λειτουργία του. Το εργαλείο μέτρησης θα λειτουργήσει, όμως, και πάλι άριστα μόλις στεγνώσει εντελώς. Δε χρειάζεται να το ρυθμίσετε ξενά.

Φυλάγετε και μεταφέρετε το όργανο μέτρησης μόνο μέσα στην ταάντα προστασίας (17).

Σε περίπτωση επισκευής στείλτε το όργανο μέτρησης στην τοάντα προστασίας (17).

Εξυπηρέτηση πελατών και συμβουλές εφαρμογής

Η υπηρεσία εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επιοκευή και τη συντήροηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια συναρμολόγησης και πληροφορίες για τα ανταλλακτικα θα βρείτε επίσης κάτω από: www.bosch-pt.com

Η ομάδα παροχής συμβουλών της Bosch απαντὰ ευχαρίστως τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους.

Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωοδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πινακίδα τύπου του προϊόντος.

Ελλάδα

Robert Bosch A.E.

Ερχείας 37

19400 Koprwini - Αθήνο

Tnλ.: 210 5701258

Φαξ: 210 5701283

Email: [e-mail]

www.bosch.com

www.bosch-pt.gr

Απόσυρση

Τα όργανα μέτρησης, οι επαναφορτιζόμενες μπαταρίες/μπαταρίες, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Μη ρίχνετε τα όργανα μέτρησης και τις επαναφορτιζόμενες μπαταρίες/μπαταρίες στα οικιακά απορρίμματα!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Ευρωπαϊκή οδηγία 2012/19/ΕΕ τα άχρηστα όργανα μέτρησης και σύμφωνα με την Ευρωπαϊκή οδηγία 2006/66/ΕΚ αι χαλασμένες ή χροιμοποιημένες μπαταρίες δεν είναι πλέον υποχρεωτικό να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φυλικό προς το περιβάλλον.

Türkçe

Güvenlik talimatı
