产品类型	数字角度测量仪
品牌	博世
型号	GAM 220 MF Professional
测量范围	0° – 220°
测量精度	± 0.1°
最小显示单位	0.1°
特殊功能	保持、屏幕照明、显示旋转、单斜面/双斜面模式 (GAM 220 MF)
电源	4节1.5V LR6（AA）碱性电池或1.2V HR6（AA）充电电池
续航时间	约80小时（碱性电池）
自动关机	约30分钟后
尺寸（长×宽×高）	447 × 52 × 60 毫米
重量	1.2千克（GAM 220 MF）
臂长	400 毫米
防护等级	IP54（防尘防溅水）
工作温度	-10°C 至 +50°C
存储温度	-20°C 至 +70°C
最大使用海拔	2000 米
最大相对湿度	90%
污染等级	2（根据IEC 61010-1）
水平泡	用于水平和垂直检查
包含附件	延长臂（GAM 220 MF）、保护套
维护与清洁	用柔软湿布清洁，请勿使用清洁剂或溶剂
可维修性	由专业人员进行维修，使用博世原厂配件
售后服务	可通过博世电动工具、热线和在线备件获得
保修	法定保修，请查阅条款

常见问题 - GAM 220 MF Professional BOSCH

如何启动测量仪？

按下开机/关机键(12)。如果H指示灯亮起，表示已存储一个数值。要清除，请短暂按下同一按键。

如何进行标准角度测量？

将活动臂(1)和基础臂(4)放置在待测边缘上。屏幕上显示内角w。

如何转移角度？

测量角度，然后用锁定按钮(3)锁定活动臂。将测量仪放在工件上，画出角度。

如何使用保持功能？

按下保持键(11)存储显示值。H指示灯闪烁。再次按下即可将值固定到内存中。要清除，请短暂按下开机/关机键。

何时使用延长臂？

当支撑面比活动臂短时，将延长臂(16)安装到活动臂上。所需角度v = 180° - 显示角度w。

如何使用GAM 220 MF计算单斜面？

按下MTR1键(14)激活该模式。测量或设置墙角角度。显示水平斜面角度MTR。在斜切锯上使用此角度。

如何计算双斜面？

用MTR2键(15)激活该模式。按顺序操作：存储倾斜角度SPR，然后存储墙角角度CNR，然后得到MTR和BVL。多次按下MTR2键以在不同步骤间切换。

如何维护测量仪？

用柔软湿布清洁。请勿使用清洁剂或溶剂。请勿浸入水中。将其存放在保护套(17)中。

使用什么电池？

使用4节LR6（AA）碱性电池或HR6（AA）充电电池。同时更换所有电池。当电量剩余10-30%时，电量指示灯闪烁。

如果出现问题或需要维修怎么办？

请联系博世售后服务。在法国，请拨打0811 360122或发送电子邮件至[e-mail]。备件可在www.bosch-pt.com上获取。

用户手册 GAM 220 MF Professional BOSCH

SPR = 180° - 測定角度または設定角度。

必须阅读并注意所有说明。如果不按照给出的说明使用测量仪，可能会影响集成在测量仪中的保护功能。请妥善保存这些说明。

▶ 仅允许由具备资质的专业人员使用原装备件修理测量仪。如此才能够确保测量仪的安全性能。

请勿在有易燃液体、气体或粉尘的潜在爆炸性环境中使用测量仪。测量仪器内可能产生火花并点燃粉尘和气体。

在锯切已通过该测量仪计算出角度的工件时，请严格遵照安全规章和操作提示来使用电锯（包括定位和夹紧工件的提示）。如果无法在规定的电锯或电锯类型上调节必要的角度，则必须使用备选的锯切方式。尤其针对锐角，可以使用带台式圆锯或手动圆锯的圆锥形固定装置进行切割。

产品和性能说明

请注意本使用说明书开头部分的图示。

1609 92A 58K | (18.11.2019) Bosch Power Tools

按照规定使用

GAM 220

本测量仪用于测量和传输角度（水平和垂直），例如适用于户内装潢、楼梯建筑或外墙装饰领域的尺寸标注等工作。

本测量仪适合在室内和室外使用。

GAM 220 MF

本测量仪用于测量和传输角度、计算单斜切角和双斜切角。

本测量仪适合在室内和室外使用。

插图上的机件

机件的编号和仪器详解图上的编号一致。

(1) 折叠臂

(2) 显示屏的窗口

(3) 止动轮

(4) 主臂

(5) 电池盒盖

(6) 电池盒盖的止动件

(7) 显示屏

(8) 水平校准的水准器

(9) 垂直校准的水准器

(10) 序列号

(11) Hold按键

(12) 电源开关

(13) 用于转动显示屏的按键

(14) 单斜切按键MTR1 (GAM 220 MF)

(15) 双斜切按键MTR2 (GAM 220 MF)

(16) 加长曲柄 (GAM 220 MF)

(17) 保护袋

显示元件

(a) 存储值Hold指示器H

(b) 电池显示

(c) 测量值

(e) 水平斜切角度指示器MTR (GAM 220 MF)

(f) 夹角角度指示器CNR (GAM 220 MF)

(g) 倾斜度指示器SPR (GAM 220 MF)

技术参数

数字式测角仪	GAM 220 GAM 220 MF
物品代码	3601K765..3601K766..
Hold功能	●	●
显示屏照明	●	●
操作模式“单斜切”	-	●
操作模式“双斜切”	-	●
测量范围	0度至220度	0度至220度
角度测量精度	±0.1度	±0.1度
最小显示单位	0.1度	0.1度
工作温度	-10摄氏度至+50摄氏度	-10摄氏度至+50摄氏度
仓储温度	-20摄氏度至+70摄氏度	-20摄氏度至+70摄氏度
基准高度以上的最大使用高度	2000米	2000米
最大相对湿度	90%	90%
脏污程度符合IEC 61010-1	2^A1	2^A1
电池	4×1.5伏特LR6(AA)	4×1.5伏特LR6(AA)
充电电池	4×1.2伏特HR6(AA)	4×1.2伏特HR6(AA)
使用时间(碱性锰电池)约	80小时	80小时
自动断开时间约	30分钟	30分钟
曲柄长度	400毫米	400毫米
重量符合EPTA-Procedure 01:2014	1.3公斤	1.2公斤
尺寸(长×宽×高)	447×52×60毫米	447×52×60毫米

198|中文

数字式测角仪	GAM 220 GAM 220 MF
IP 54(防尘、防溅)	● ●

A) 仅出现非导电性污染，不过有时会因凝结而暂时具备导电性。型号铭牌上的序列号(10)是您的测量仪的唯一识别号。

安装

装入/更换电池（参见插图A）

操作仪器时最好使用碱性锰电池或充电电池。

要打开电池盒盖(5)，按下止动件(6)并翻开电池盒盖。安装好电池或充电电池。

根据电池盒盖上的图示，注意电极是否正确。

电池指示灯

电池指示灯(b)始终显示电池或充电电池的当前状态:

指示灯	电量
	90-100%
	60-90%
	30-60%
	10-30%
	0-10%空电池指示灯闪烁。从开始闪烁到关机还可以测量约15-20分钟。

务必同时更换所有的电池或充电电池。请使用同一制造厂商，容量相同的电池或充电电池。

▶ 长时间不用时，请将电池或充电电池从测量仪中取出。在长时间存放于测量仪中的情况下，电池和充电电池可能会腐蚀以及自行放电。

安装加长臂

将加长臂(16)从前部推到折叠臂(1)上。将加长臂尽量推过测量仪的活节。

运行

投入使用

▶ 不可以让湿气渗入仪器中，也不可以让阳光直接照射在仪器上。
请勿在极端温度或温度波动较大的情况下使用测量仪。比如请勿将测量仪长时间放在汽车内，温度波动较大的情况下，使用测量仪之前先使其温度稳定下来。在极端温度或温度波动较大的情况下，测量仪的精度可能会受到影响。
- 保持测量仪支撑面和定位边的清洁。保护测量仪免受敲击和冲撞。沾满污垢或已经变形的测量仪无法正确测量角度。

接通/关闭

如要接通测量仪，请按压电源开关(12)。

如果指示灯H(a)亮起，说明还保存着一个上次测量的数值。可以短促按压电源开关(12)来删除该数值。

如要关闭测量仪，请按压电源开关(12)。

如果在约30分钟的时间内没有进行任何操作，则测量仪自动关闭，以保护电池或充电电池。

使用水准仪找平

您可以利用水准仪(8)水平找平测量仪，并利用水准仪(9)进行垂直找平。

本测量仪也可以充当水平仪，用于检查水平或垂直位置。检查时要把测量仪放在待检查物体的表面。

转动显示屏

为了便于读取显示的数值，请按压按键(13)转动显示屏。

操作模式“标准测量”

每次开机后，测量仪都处于“标准测量”操作模式中。在“标准测量”操作模式中进行角度测量。

测量角度（参见插图C-D）

将折叠臂(1)和主臂(4)平整地放到或靠到要测量的边上。所显示的测量值(c)等于主臂和折叠臂之间的内角w。 该测量值会一直显示在显示屏(7)上，直至改变折叠臂(1)和主臂(4)之间的角度。

传递角度（参见插图E）

把折叠臂和主臂放在要传递的角上，并测量出要传递的角度。通过拧紧止动轮(3)可以以机械方式固定臂的位置。显示的数值将不被保存。 把测量仪器放在工件上需要的位置上。将臂用作直尺，以便提供角度。

保存测量值

为了保存（H）当前的测量值(c)，请按压保存键Hold(11)。

1609 92A 58K | (18.11.2019) Bosch Power Tools

显示屏中的指示灯(a)闪烁，请您确认。目前显示的数值被冻住，即使移动臂也不会发生变化。如果再次按压保存键Hold，显示屏中将持续显示指示灯(a)。每次移动臂后，显示的数值都会发生变化。原先冻住的数值现在在后台进行保存。再次按压保存键Hold(11)，显示原先保存的数值，指示灯(a)闪烁。

若要删除保存值，请短促按压电源开关(12)。

若要保存新的数值，必须删除原先保存的数值。保存的数值不能被覆盖。

关闭测量仪（手动或自动）之后测量值仍然会被保留。但是在更换电池或当电池没电时，储存值就会被删除。

利用加长臂进行测量（参见插图F-H）

如果接触面短于折叠臂(1)，那么可以用加长臂(16)进行角度测量。

将主管(4)和加长臂平整地放到或靠到要测量的边上。

显示屏中主臂和折叠臂之间的角度w将作为测量值显示。您可以按如下公式计算主臂和加长臂之间的所求角度v:

v = 180 度- w

GAM 220 MF: 操作模式 “单斜切”

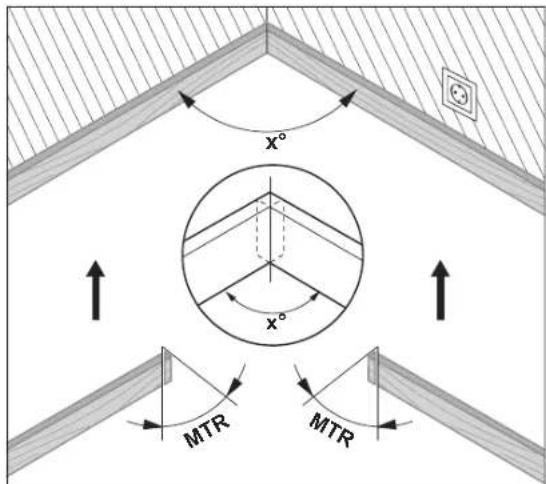

当两个带相同斜角的工件一起构成的任意外角 x^ 小于180度时，“单斜切”测量可用于计算切割角度MTR（例如针对踢脚板、楼梯栏杆立柱或相框）。

可以通过按压按键MTR1(14)激活“单斜切”测量。MTR计算时总是使用显示的数值。如果正好显示一个保存的数值（显示屏(a)闪烁），那么将不管臂的位置，都利用保存的数值进行计算。

如果已经以一个夹角切割了工件（例如针对踢脚板），可放上折叠臂和主臂来测量夹角角度 x^ 。对于预设的角度（例如相框），请尽量打开折叠臂和主臂，直到显示屏上显示所需的角度。

如果要计算水平斜切角度MTR（“Miter Angle”：水平斜切角度），则必须裁短这两个工件。斜切时锯片需垂直于工件（垂直斜切角度为0度）。

200|中文

按压按键MTR1(14)。显示屏上将显示计算得出的必须在摆锯和斜切锯上设置的MTR水平斜切角度以及指示器MTR。

按压按键MTR1(14)，可从“单斜切”操作模式返回“标准测量”操作模式。

短促按压电源开关(12)也可以返回到“标准测量”操作模式。但是这也会删除可能保存着的Hold数值。

提示：计算出的水平斜切角度MTR只能用于垂直切割设置为0度的摆锯和斜切锯。如果垂直切割角度设置为90度，则必须按如下公式计算锯切角度：

90度 - 所显示的角度MTR = 电锯上要设置的角度。

GAM 220 MF: 操作模式 “双斜切”

当两个带复合角度的工件（例如天花板条）精准吻合时，“双斜切”测量（“Compound MTR”）可用于计算水平和垂直斜切角度。

可以通过按压按键MTR2(15)激活“双斜切”操作模式。计算角度时总是使用显示的臂的位置数值。可能保存的Hold数值将在退出“双斜切”操作模式时被删除。

请严格执行以下顺序。

1. SPR: 保存倾斜角度 (Spring Angle)

保存倾斜角度有以下方法：

• 尽量打开折叠臂和主臂，直到显示屏上显示需要的倾斜角度。
• 如果倾斜角度未知，请测量，测量时将工件放在主臂和折叠臂之间。

如果测量仪无法测量特别窄或小的工件，那么可以使用斜角规等辅助工具，然后在测量仪上调节角度。

按压按键MTR2(15)，以便保存所测得的双斜切倾斜角度。显示屏上显示SPR和当前角度。

如果按压按键MTR2(15)时角度大于90度但小于180度, 则自动按如下公式换算倾斜角度SPR:

SPR = 180度 - 所测得或所设置的角度。

2. CNR: 保存夹角角度 (Corner Angle)

若要测量夹角角度，请将折叠臂和主臂平整地靠在墙壁上或在测量仪上设置已知的夹角角度。

再次按压按键MTR2(15)，以便保存所测得的双斜切夹角角度。显示屏上显示CNR和当前角度。

3. MTR: 计算水平斜切角度 (Miter Angle)

1609 92A.58K | (18.11.2019) Bosch Power Tools

再次按压按键MTR2(15)。显示屏上显示MTR和计算出的摆锯和斜切锯水平斜切角度。借助水平斜切角度确定锯台旋转度（MTR）。

4. BVL: 计算垂直斜切角度 (Bevel Angle)

再次按压按键MTR2(15)。显示屏上显示BVL和计算出的摆锯和斜切锯垂直斜切角度。

可以按照需要再次调用水平和垂直斜切角度，但只能在用于切换操作模式的电源开关(12)未按下时。调出角度时，请按压按键

MTR2 (15)。显示屏上显示MTR和计算出的水平斜切角度，再次按压按键MTR2 (15) BVL后显示垂直斜切角度。

按压按键MTR1(14)短于1秒钟，以便从“双斜切”操作模式返回“标准测量”操作模式。

有关“双斜切”操作模式的提示

计算出的水平斜切角度MTR只能用于垂直切割设置为0度的摆锯和斜切锯。如果垂直切割角度设置为90度，则必须按如下公式计算锯片角度：

90度 - 所显示的角度MTR = 电锯上要设置的角度。

维修和服务

保养和清洁

测量仪器必须随时保持清洁。

不可以把仪器放入水或其它的液体中。

使用潮湿，柔软的布擦除仪器上的污垢。切勿使用任何清洁剂或溶剂。

如果测量仪长时间淋雨，可能会影响其功能。但是当测量仪完全干燥后，又能正常工作。不需要进行校准。

存储和搬运测量仪时，一定要将其放在保护袋(17)中。

需要修理时，请将测量仪装入保护袋(17)邮寄。

客户服务和应用咨询

本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备件的展开图纸和信息也可查看：www.bosch-pt.com 博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。

询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。

香港和澳门特别行政区

罗伯特博世有限公司

香港北角英皇道625号，21楼

客户服务热线：[phone]

传真：[phone]

电子邮件：[e-mail]

www.bosch-pt.com.hk

中国大陆

博世电动工具（中国）有限公司

中国 浙江省 杭州市

滨江区 滨康路567号

102/1F 服务中心

邮政编码：310052

电话：[phone] / 5588

传真：[phone] x 5566# / 5588#

电邮：[e-mail]

www.bosch-pt.com.cn

制造商地址：

Robert Bosch Power Tools GmbH

罗伯特·博世电动工具有限公司

70538 Stuttgart / GERMANY

70538 斯图加特 / 德国

废弃处理

应对测量仪、蓄电池/电池、附件和包装进行环保的回收利用。

请勿将测量仪和电池/蓄电池扔到生活垃圾里。

202|繁體中文

仅适用于欧盟国家：

无法再使用的测量仪根据欧盟第2012/19/EU号指令，损坏的或旧充电电池/蓄电池根据欧盟第2006/66/EC号指令必须单独收集并根据环保要求进行回收利用。

繁體中文

安全注意事項

您必須完整詳讀本說明書並確實遵照其內容。若未依照現有之說明內容使用測量工具，測量工具內部所設置的防護措施可能無法發揮應有功效。請妥善保存本說明書。

本測量工具僅可交由合格的專業技師以原廠替換零件進行維修。如此才能夠確保本測量工具的安全性能。
▶ 請不要在存有易燃液體、氣體或粉塵等易爆環境下操作本測量工具。測量工具內部產生的火花會點燃粉塵或氣體。
使用本測量工具為需要進行鋸切的工件量測鋸切角度時，一律要嚴格遵照所使用之電鋸的安全指示與作業注意事項（包含工件的位置調整及緊固的相關注意事項）。如果特定電鋸或某種類型的電鋸無法調整至所需角度，則必須改採其他替代方式來進行鋸切。鋸切極小的銳角時，可使用錐形夾具並搭配桌上型電鋸或手提圖鋸機。

產品和功率描述

請留意操作說明書中最前面的圖示。

依規定使用機器

GAM 220

本測量工具是專門設計用來測量及轉移角度（水平測量及垂直測量），適用領域包括各種須量身訂製的室內裝潢、楼梯建造、屋外裝修等等。

本測量工具可同時適用於室內及戶外應用。

GAM 220 MF

該測量工具是用來進行角度的測量與轉移，除此之外還可計算出單一斜鋸角及雙重斜鋸角。

本測量工具可同時適用於室內及戶外應用。

插圖上的機件

機件的編號和儀器詳解圖上的編號一致。

(1) 折叠臂
(2) 顯示器視窗
(3) 止動轉鈕
(4) 基準臂
(5) 電池盒蓋
(6) 電池盒蓋鎖扣
(7) 顯示器
(8) 水平校正水平儀
(9) 垂直校正水平儀

(10) 序號

(11) Hold 按鈕

(12) 電源按鈕

(13) 三面旋轉按鈕

(14) 單一斜鋸 MTR1 按鈕 (GAM 220 MF)

(15) 雙重斜鋸 MTR2 按鈕 (GAM 220 MF)

(a) Hold 儲存值専用指示器 H
(b) 電池指示器
(c) 测量值
(d) 垂直斜鋸角專用指示器 BVL (GAM 220 MF)
(e) 水平斜鋸角専用指示器 MTR (GAM 220 MF)
(f) 篖角角度專用指示器 CNR (GAM 220 MF)
(g) 傾斜角専用指示器 SPR (GAM 220 MF)

技術性數據

數位置角器	GAM 220 GAM 220 MF
產品機號	3 601 K76 5.. 3 601 K76 6..
Hold 功能	● ●

繁體中文|203

數位量角器	GAM 220 GAM 220 MF
螢幕照明	●	●
「單一斜鋸」操作模式	-	●
「雙重斜鋸」操作模式	-	●
測量範圍	0^-220^0^-220^
角度的測量精確度	± 0.1^ ± 0.1^
最小顯示單位	0.1^0.1^
操作溫度	-10^...+50^-10^...+50^
儲藏溫度	-20^...+70^-20^...+70^
從基準點高度算起的最大可測量高度	2000 m 2000 m
空氣相對濕度最大值	90% 90%
依照 IEC 61010-1,污染等級為	2^A1	2^A1
拋棄式電池	4×1.5 V LR6 (AA) 4×1.5 V LR6 (AA)
充電電池	4×1.2 V HR6 (AA) 4×1.2 V HR6 (AA)
連續工作時間(嶽錳電池)約為	80小時 80小時
自動關機的執行時間點,約略值	30分鐘 30分鐘
臂長	400 mm 400 mm
重量符合 EPTA-Procedure 01:2014	1.3 kg 1.2 kg
尺寸(長×寬×高)	447×52×60 mm 447×52×60 mm
IP 54(防塵防潑灝)	●	●

A) 只產生非傳導性污染，但應預期偶爾因水氣凝結而導致暫時性導電。從產品銘牌的序號(10)即可確定您的測量工具機型。

安装

裝入／更換電池（請參考圖 A）

建議使用驗性錳電池或充電電池做為測量工具的電源。 若要打開電池盒蓋 (5)，請按壓鎖扣 (6) 並掀開電池盒蓋。裝入拋棄式電池或充電電池。 此時請您注意是否有依照電池盒蓋上的電極標示正確放入。

電池指示器
電池指示器 (b) 隨時為您顯示拋棄式電池或充電電池的目前電量；

0-10% 電池指示器已無格數並且持續閃爍。從該指示器開始閃爍算起，完全斷電前大約還可再進行 15-20 分鐘的測量工作。

務必同時更換所有的拋棄式電池或充電電池。請使用同一製造廠商、容量相同的拋棄式電池或充電電池。

▶ 長時間不使用時，請將測量工具裡的拋棄式電池或充電電池取出。拋棄式電池及充電電池可能因長時間存放於測量工具中不使用而自行放電。

安装延伸器

將延伸器 (16) 從前端推入至折疊臂 (1) 上。請儘可能將延伸器推入至超越過測量工具的活動關節處。

操作

操作機器

不可以讓濕氣滲入儀器中，也不可以讓陽光直接照射在儀器上。
勿讓測量工具暴露於極端溫度或溫度劇烈變化的環境。例如請勿將它長時間放在車內。測量工具歷經較大溫度起伏時，請先讓它回溫後再使用。如果儀器隊露在極端溫度下或溫差較大的環境中，會影響儀器的測量準確度。
測量工具的置放平面和貼靠邊緣請保持乾淨。妥善保護測量工具，以免遭受衝擊和碰撞。沾滿污垢或已經變形的測量儀，無法正確測量角度。

啟動／關閉

若要啟動測量工具，請按一下電源按鈕（12）。

204|繁體中文

H 指示器 (a) 若是亮起，表示還存有上一次的測量值。短按一下電源按鈕 (12) 即可刪除此值。

若要關閉測量工具，請按一下電源按鈕(12)即可。

若持續約 30 分鐘未進行任何操作，本測量工具將自動關機以維護拋棄式電池或充電電池的使用壽命。

使用水平儀校正

水平儀 (8) 可協助您校正測量工具的水平位置，而水平儀 (9) 可協助您校正其垂直位置。

本儀器也可以充當水平確認器，用來檢查水平或垂直位置。檢查時要把測量工具放在待檢查物體的表面。

畫面旋轉

為方便讀取顯示值，按一下按鈕（13）即可旋轉顯示畫面。

「標準測量」操作模式

每次開機後測量工具隨即進入「標準測量」操作模式。使用「標準測量」操作模式時，將執行角度測量。

測量角度（請參考圖 C-D）

將折疊臂 (1) 和基準臂 (4) 平放或貼靠在待測邊緣上。所顯示的測量值 (c) 即為基準臂與折疊臂所夾的內角 w。

在您改變折疊臂 (1) 與基準臂 (4) 之間的角度前，顯示器 (7) 會持續顯示此一測量值。

轉移角度（請參考圖 E）

把折臂和基準臂放在指定的角上，並測量出待轉移的角度。

轉緊止動轉鈕 (3) 即可固定住兩臂的位置。但並不會儲存目前顯示的數值。

把測量工具放置在工件上的預定轉移位置，並將兩臂用做為轉移角度的尺規。

儲存測量值

若要儲存（H）目前測量值(c)，請按一下Hold儲存按鈕(11)。顯示器中的指示器(a)將開始閃爍，以示確認。目前顯示的數值將被凍結，不再隨兩臂移動而變化。此時若是再按一次儲存按鈕Hold，指示器(a)將停止閃爍並固定出現在顯示器上。兩臂移動時，顯示值也會隨之變動。之前凍結的數值現在改為背景儲存。再按一下Hold儲存按鈕(11)，即可顯示之前所儲存的數值且指示器(a)亦改為閃爍。

若要删除此儲存值，請短按一下電源按鈕(12)。

必須先刪除之前儲存的數值，然後才能儲存新值。您無法直接覆寫目前儲存的數值。

（手動或自動）關閉測量工具之後，儲存值將仍保留。但是在更換電池或當電池沒電時，儲存值就會被刪除。

使用延伸器進行測量（請參考圖 F-H）

當靠放面的長度比折疊臂 (1) 還短時，只要使用延伸器 (16) 即可進行角度測量。

將基準臂 (4) 與延伸器平放或安靠在待測邊緣上。

顯示器中即為基準臂與折疊臂所夾的角度 w 測量值。基準臂與延伸器之間的所求角度 v 計算方式如下：

v = 180^ - w

GAM 220 MF: 「單一斜鋸」操作模式

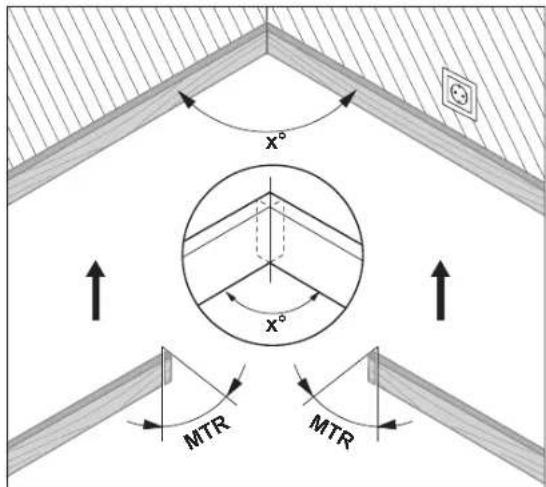

當兩個具有相同斜接面的工件共同形成一個小於 180° 的任意外角 x° 時（例如踢腳板、樓梯扶手的樑柱或書框），可使用「單一斜鋸」來計算鋸角 MTR。

按一下 MTR1 按鈕 (14) 即可啟用「單一斜鋸」測量。一律以目前顯示的數值來進行 MTR 運算。如果正好顯示儲存值（且指示器 (a) 為閃爍狀態），則將以該儲存值進行運算，而與兩臂實際位置無關。

繁體中文|205

如果工件要安裝在角落裡（例如踢腳板），那麼請將折疊臂和基準臂貼靠上去，以測量牆角角度 x^ 。若是要指定角度（例如畫框），請將折疊臂和基準臂打開至顯示器上出現所需角度為止。

兩個工件必須裁短時，需計算水平斜鋸角 MTR（「Miter Angle」：水平斜鋸角）。進行斜鋸時，鋸片要與工件垂直（垂直斜鋸角為 0°）。

按一下 MTR1 按鈕 (14)。顯示器中將出現指示器 MTR 以及計算後得出的水平斜鋸角 MTR，此值即為複合式斜鋸機上應設定的角度。

按一下 MTR1 按钮 (14)，即可從「單一斜鋸」操作模式返回至「標準測量」操作模式。

或是短按一下電源按鈕 (12) 亦可返回「標準測量」操作模式。這樣做當然也會將目前儲存的 Hold 值刪除。

提示：計算後得出的水平斜鋸角 MTR 僅可用於複合式斜鋸機，此時垂直鋸切應設為 0°。垂直鋸切設為 90° 時，則必須按以下方式計算電鋸的角度：

90^ - 目前顯示的角度 MTR = 電鋸上應設定的角度。

GAM 220 MF: 「雙重斜鋸」操作模式

當兩個具有多重角度的工件要精準對接時（例如天花板飾條），可使用「雙重斜鋸」（「Compound MTR」）來計算水平斜鋸角和垂直斜鋸角。

按一下 MTR2 按鈕 (15) 即可啟用「雙重斜鋸」操作模式。一律以目前顯示的數值進行角度運算。目前儲存的 Hold 值將隨著「雙重斜鋸」操作模式結束而刪除。

請確實遵循以下順序來執行工作。

1. SPR：儲存傾斜角（Spring Angle）

Bosch Power Tools 1 609 92A 58K | (18.11.2019)

206 | 繁體中文

以下是需要儲存傾斜角的可能情形：

- 打開折疊臂與基準臂，直到顯示器內顯示出所需傾斜角。

- 測量未知的傾斜角時。測量時把工件放在基準臂與折疊臂之間。

如果工件太扁或太小而無法直接用本測量工具進行測量，此時您可借助例如斜角規等輔助工具，然後再到測量工具上設成此值。

按一下 MTR2 按鈕 (15)，即可儲存所測得的雙重斜鋁傾斜角。顯示器中將為您顯示 SPR 以及目前角度。

按下 MTR2 按鈕 (15) 時角度若大於 90°、小於 180°，則將按以下方式自動換算傾斜角 SPR：

SPR = 180° - 所測得的或所設定的角度。

2. CNR：儲存牆角角度（Corner Angle）

進行牆角角度測量時，請將折彎臂與基準臂平靠在兩邊牆面上，或是先取得其中一個牆角角度，然後再到測量工具上設成此值。再次按一下 MTR2 按鈕 (15)，即可儲存所測得的雙重斜鋸牆角角度。顯示器中將為您顯示 CNR 以及目前角度。

3. MTR：算出水平斜锯角（Miter Angle）

再次按一下 MTR2 按鈕 (15)。顯示器中將為您顯示 MTR 以及計算後得出的水平斜鋸角，此值適用於複合式斜鋸機。借助水平斜鋸角即可確定鋸台的旋轉角度（MTR）。

4. BVL: 算出垂直斜锯角 (Bevel Angle)

再次按一下 MTR2 按鈕 (15)。顯示器中將為您顯示 BVL 以及計算後得出的垂直斜鋸角，此值適用於複合式斜鋸機。

借助垂直斜鋸角即可確定鋸片的傾斜度（BVL）

只要不按下電源按鈕 (12) 切換操作模式，就能視需要再次叫出水平斜鋸角和垂直斜鋸角。若要叫出角度值，請按一下 MTR2 按鈕 (15)。顯示器中將為您顯示 MTR 以及計算得出的水平斜鋸角。再次按一下 MTR2 按鈕 (15)，將為您顯示 BVL 以及垂直斜鋸角。

按一下 MTR1 按鈕 (14) 且按壓時間不超過 1 秒，即可從「雙重斜鋸」操作模式返回「標準測量」操作模式。

「雙重斜鋸」操作模式的相關注意事項

計算後得出的水平斜鋸角 MTR 僅可用於複合式斜鋸機，此時垂直鋸切應設為 0^ 。垂直鋸切設為 90^ 時，則必須按以下方式計算電鋸的角度：

90^ - 目前顯示的角度 MTR = 電鋸上應設定的角度。

維修和服務

維修與清潔

測量儀器必須隨時保持清潔。

不可以把儀器放入水或其它的液體中。

使用柔軟瀑布擦除儀器上的污垢。切勿使用清潔劑或溶液。

測量工具如果長時間曝露在雨水中，可能無法影響其功能運作，但是待測量工具完全乾燥之後，又能夠正常運作。不須再度校準儀器。

儲放和搬運測量工具時，一定要將它放置在保護套袋(17)內。

如需送修，請將測量工具放入保護套袋 (17) 內後，再轉交給相關單位。

顧客服務處和顧客咨詢中心

本公司顧客服務處負責回答有關本公司產品的維修、維護和備用零件的問題。以下的網頁中有分解圖和備用零件相關資料：

www.bosch-pt.com

如果對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供協助。

當您需要諮詢或訂購備用零件時，請務必提供本產品型號銘牌上10位數的產品機號。

中國香港和澳門特別行政區

羅伯特·博世有限公司

香港北角英皇道625號21樓

客戶服務熱線：[phone]

傅真：[phone]

電子郵件：[e-mail]

www.bosch-pt.com.hk

台湾

台灣羅伯特博世股份有限公司

建國北路一段90號6樓

台北市10491

電話:[phone]

傅真:[phone]

www.bosch-pt.com.tw

制造商地址：

Robert Bosch Power Tools GmbH

羅伯特·博世電動工具有限公司

70538 Stuttgart / GERMANY

70538 斯圖加特/ 德國

廢棄物處理

測量工具、充電電池／拋棄式電池、配件以及包裝材料須遵照環保相關法規進行資源回收。

不得將本測量工具與充電電池／拋棄式電池丟入家庭垃圾中！

僅適用於歐盟國家：

依據歐盟指令 2012/19/EU，無法再繼續使用的測量工具必須分別收集起來，然後遵照環保相關法規進行資源回收。而歐盟指令 2006/66/EC 中則要求已故障或汰換下來的充電電池／拋棄式電池亦須比照辦理。

한국어

안전 수칙
